Tuotetyyppi	Ilmakompressori
Merkki	Metabo
Malli	Power 1805 W OF
Ototeho (P1)	1805 W
Syöttöjännite	230 V ~ 50 Hz
Maksimipaine	8 bar (arvio)
Ilman ulostulojen määrä	1 (pikaliitin)
Painesäädin	Kyllä
Painemittarit	Säiliöpainemittari ja käyttöpainemittari
Turvaventtiili	Kyllä
Ilmansuodatin	Kyllä, puhdistettava
Kuljetuskahva	Kyllä, taitettava
Nostokoukku	Valinnainen
Johdonkelain	Mallista riippuen
Lauhteen tyhjennys	Päivittäinen
Ilmansuodattimen puhdistus	Joka 50 tunti
Määräaikaistarkastus	Joka 1000 tunti
Lämpösuoja	Kyllä, automaattinen pysäytys ylikuumenemisen sattuessa
Määräystenmukainen käyttö	Paineilman tuottaminen ammattityökaluille
Korjaukset	Valtuutetun teknikon toimesta, alkuperäiset Metabo-varaosat

Usein kysytyt kysymykset - Power 1805 W OF METABO

Kuinka tyhjennän lauhteen säiliöstä?

Avaa säiliön alla oleva lauhteen ulostulo (3). Varmista, että laite on jännitteetön ja paineeton. Tyhjennä päivittäin korroosion estämiseksi.

Mikä on maksimikäyttöpaine?

Kompressorin maksimipaine on 8 bar (merkitty säiliön painemittariin). Älä koskaan ylitä tätä painetta. Säädä lähtöpaine säätimellä (7) työkalun mukaan.

Kuinka puhdistan ilmansuodattimen?

Irrota ilmansuodattimen kotelo (10) ja poista suodatin. Puhdista se paineilmalla tai saippuavedellä. Anna kuivua kokonaan ennen takaisin asentamista. Vaihda se joka 250 tunti.

Mitä teen, jos kompressori ei käynnisty?

Tarkista sähkönsyöttö (johto, pistoke, sulake). Jos laite on kylmä, poista paine säiliöstä. Jos pistoke on irrotettu käynnin aikana, sammuta ja käynnistä uudelleen kytkimestä (9). Ylikuumenemisen sattuessa sammuta, anna jäähtyä 10 minuuttia ja käynnistä uudelleen.

Voinko käyttää sitä maalaukseen tai hiekkapuhallukseen?

Kyllä, kunhan liitetty työkalu on yhteensopiva säädetyn paineen kanssa. Noudata työkalun enimmäiskäyttöpainetta. Maalausta varten käytä sopivaa suodatinsäädintä.

Kuinka kuljetan kompressoria?

Käytä kuljetuskahvaa (11). Älä koskaan vedä letkusta tai johdosta. Pyörällisissä malleissa kallista laitetta pyörien varaan kahvan lukituksen avaamisen jälkeen. Kiinnitä tarvittaessa nostokoukku.

Onko tämä kompressori öljytön?

Kyllä, malli Power 1805 W OF on öljytön kompressori. Öljynvaihtoa ei tarvita. Lauhde voi kuitenkin sisältää öljyjäämiä ympäristön ilmasta.

Kuinka hävitän laitteen käyttöiän päätyttyä?

Älä hävitä laitetta sekajätteen mukana. Sähkö- ja elektroniikkaromudirektiivin (WEEE) mukaisesti toimita se kierrätyspisteeseen. Hävitä lauhde ympäristöystävällisesti.

Täytyykö käyttää kuulosuojaimia?

Kyllä, äänitaso voi ylittää 85 dB(A). Käytä kuulonsuojaimia. Käytä myös suojalaseja ja tarvittaessa pölysuojainta.

Mitä teen, jos liitoksista vuotaa ilmaa?

Tarkista, että kaikki liitokset ovat tiukasti kiinni. Vaihda vialliset tiivisteet. Jos vuoto jatkuu, anna valtuutetun teknikon tarkastaa laite.

KÄYTTÖOHJE Power 1805 W OF METABO

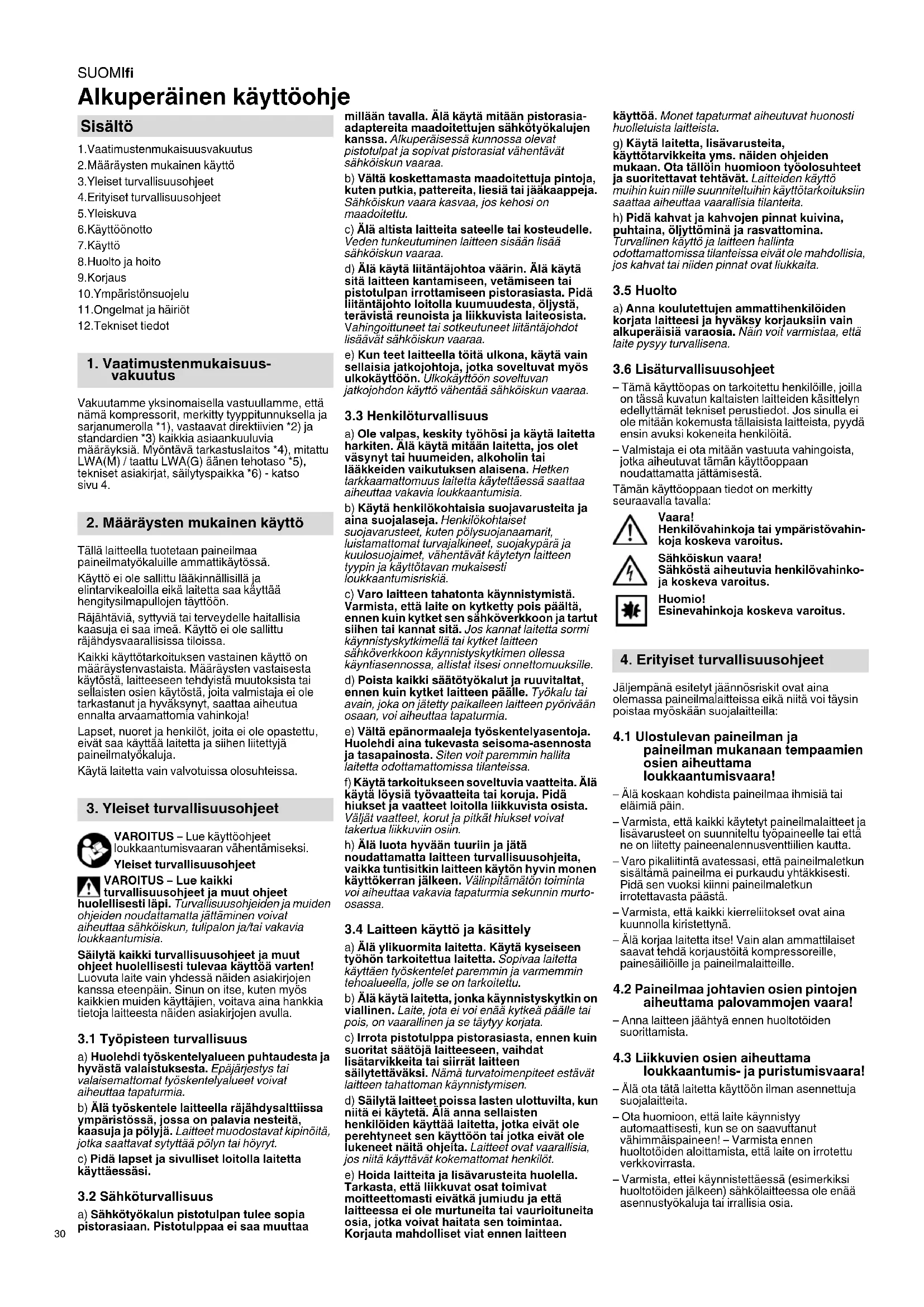

Alkuperäinen käyttöohje 30

Alkuperäinen käyttöohje

Sisältö

1. Vaatimustenmukaisuusvakuutus 2. Määräysten mukainen käyttö 3. Yleiset turvallisuusohjeet 4. Erityiset turvallisuusohjeet 5. Yleiskuva 6. Käyttöönotto 7. Käyttö 8. Huolto ja hoito 9. Korjaus 10. Ympäristönsuojelu 11. Ongelmat ja häiriöt 12. Tekniset tiedot

1. Vaatimustenmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä kompressorit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Myöntävä tarkastuslaitos *4), mitattu LWA(M)/taattu LWA(G) äänen tehotaso *5), tekniset asiakirjat, säilytyspaikka *6) - katso sivu 4.

2. Määräysten mukainen käyttö

Tällä laitteella tuotetaan paineilmaa paineilmatyökaluille ammattikäytössä.

Käyttö ei ole sallittu lääkinnällisillä ja elintarvikealoilla eikä laitetta saa käyttää hengitysilmapullojen täyttöön.

Räjähtäviä, sytyttyviä tai terveydelle haitallisia kaasuja ei saa imeä. Käyttö ei ole sallittu räjähdysvaarallisissa tiloissa.

Kaikki käyttötarkoituksen vastainen käyttö on määräystenvastaista. Määräysten vastaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja!

Lapset, nuoret ja henkilöt, joita ei ole opastettu, eivät saa käyttää laitetta ja siihen liitettyjä paineilmatyökaluja.

Käytä laitetta vain valvotuissa olosuhteissa.

3. Yleiset turvallisuusohjeet

VAROITUS - Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi. Yleiset turvallisuusohjeet

VAROITUS - Lue kaikki turvallisuusohjeet ja muut ohjeet

huolellisesti läpi. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten! Luovuta laite vain yhdessä näiden asiakirjojen kanssa eteenpäin. Sinun on itse, kuten myös kaikkien muiden käyttäjien, voitava aina hankkia tietoja laitteesta näiden asiakirjojen avulla.

3.1 Työpisteen turvallisuus

a) Huolehdi työskentelyalueen puhtaudesta ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia. b) Älä työskentele laitteella räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja ja pölyjä. Laitteet muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla laitetta käyttäessä.

3.2 Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesi tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä altista laitteita sateelle tai kosteudelle. Veden tunkeutuminen laitteen sisään lisää sähköiskun vaaraa. d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä laitteen kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet liitäntäjohdot lisäävät sähköiskun vaaraa. e) Kun teet laitteella töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka soveltuvat myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus

a) Ole valpas, keskity työhön ja käytä laitetta harkiten. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus laitetta käytettäessä voi aiheuttaa vakavia loukkaantumisia. b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten pölynaamari, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet, vähentävät käytetyn laitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskejä. c) Varo laitteen tahatonta käynnistymistä. Varmista, että laite on kytketty pois päältä, ennen kuin kytket sen sähköverkkoon ja tartut siihen tai kannat sitä. Jos kannat laitetta sormi käynnistyskytkimellä tai kytket laitteen sähköverkkoon käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia. e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Siten voit paremmin hallita laitetta odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. h) Älä luota hyvään tuuriin ja jätä noudattamatta laitteen turvallisuusohjeita, vaikka tuntisitkin laitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön toiminta voi aiheuttaa vakavia tapaturmia sekunnin murto-osassa.

3.4 Laitteen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua laitetta. Sopivaa laitetta käyttäen työskentelet paremmin ja varmemmin sillä alueella, jolle se on tarkoitettu. b) Älä käytä laitetta, jonka käynnistyskytkin on viallinen. Laite, jota ei voi enää kytkeä päälle tai pois, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä laitteeseen, vaihdat lisävarusteita tai siirrät laitteen säilytettäväksi. Nämä varotoimenpiteet estävät laitteen tahattoman käynnistymisen. d) Säilytä laitteet poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita. Laitteet ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida laitteita ja lisävarusteita huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu ja että laitteessa ei ole murtuneita tai vaurioituneita osia, jotka voivat haitata sen toimintaa. Korjauta mahdolliset viat ennen laitteen

käyttöä. Monet tapaturmat aiheutuvat huonosti huolletuista laitteista.

g) Käytä laitetta, lisävarusteita, käyttötarvikkeita yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettavat tehtävät. Laitteiden käyttö muihin kuin niille suunniteltuihin käyttötarkoituksiin saattaa aiheuttaa vaarallisia tilanteita. h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Turvallinen käyttö ja laitteen hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Huolto

a) Anna koulutettujen ammattihenkilöiden korjata laitteesi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin voit varmistaa, että laite pysyy turvallisena.

3.6 Lisäturvallisuusohjeet

- Tämä käyttöopas on tarkoitettu henkilöille, joilla on tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät tekniset perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä. - Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat tämän käyttöoppaan noudattamatta jättämisestä.

Tämän käyttöoppaan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus.

Sähköiskun vaara!

Sähköstä aiheutuvia henkilövahinkoja koskeva varoitus.

Huomio!

Esinevahinkoja koskeva varoitus.

4. Erityiset turvallisuusohjeet

Jäljempänä esitetyt riskit ovat aina olemassa paineilmalaitteissa eikä niitä voida täysin poistaa myöskään suojalaitteilla:

4.1 Ulostulevan paineilman ja paineilman mukanaan tempaamien osien aiheuttama loukkaantumisvaara!

• Älä koskaan kohdista paineilmaa ihmisiin tai eläimiin. Varmista, että kaikki käytetyt paineilmalaitteet ja lisävarusteet on suunniteltu työpaineelle ja että ne on liitetty paineenalennusventtiilien kautta.
• Varo pikaliitintä avatessasi, että paineilmaletkun sisältämä paineilma ei purkaudu yhtäkkisesti. Pidä sen vuoksi kiinni paineilmaletkun irrotettavasta päästä. Varmista, että kaikki kierreliitokset ovat aina kunnolla kiristetty.
• Älä korjaa laitetta itse! Vain alan ammattilaiset saavat tehdä korjaustöitä kompressoreille, painesäiliöille ja paineilmalaitteille.

4.2 Paineilmaa johtavien osien pintojen aiheuttama palovammojen vaara!

• Anna laitteen jäähtyä ennen huoltotöiden suorittamista.

4.3 Liikkuvien osien aiheuttama loukkaantumis- ja puristumisvaara!

• Älä ota tätä laitetta käyttöön ilman asennettuja suojalaitteita. Ota huomioon, että laite käynnistyy automaattisesti, kun se on saavuttanut vähimmäispaineen! Varmista ennen huoltotöiden aloittamista, että laite on irrotettu verkkovirrasta. Varmista, ettei käynnistettäessä (esimerkiksi huoltotöiden jälkeen) sähkölaitteessa ole enää asennustyökaluja tai irrallisia osia.

4.4 Riittämättömästä henkilökohtaisesta suojavarustuksesta aiheutuvat vaarat!

Käytä kuulosuojaimia. Käytä suojalaseja. Käytä hengityssuojainta pölyä tuottavissa töissä tai jos töiden yhteydessä voi muodostua terveydelle haitallisia kaasuja, sumuja tai höyryjä. Käytä soveltuvaa työvaatetusta. Käytä liukumattomia kenkiä.

4.5 Laitteen vioista aiheutuvat vaarat!

Hoida sähkölaitetta ja lisävarusteita huolellisesti. Noudata huoltomääräyksiä. Tarkista laite ennen jokaista käyttökertaa mahdollisten vaurioiden varalta: Ennen kuin jatkat laitteen käyttöä, varmista, että suojalaitteet tai pieniä vaurioita saaneet laiteosat toimivat moitteettomasti annettujen määräysten mukaisesti. Vaurioituneen laitteen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjattu ammattitaitoisesti kuntoon. Tarkasta, toimivatko liikkuvat osat moitteettomasti eivätkä ne ole jumissa. Kaikkien osien täytyy olla oikein asennettuna ja täyttää kaikki vaatimukset, jotta sähkölaitteen moitteeton toiminta voidaan taata. Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti valtuutetun ammattikorjaamon toimesta.

4.6 Lisäturvallisuusohjeet

Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet. Huomioi tarvittaessa kompressorien ja paineilmatyökalujen käsittelyä koskevat erityiset työsuojelu- tai tapaturmantorjuntamääräykset. Noudata valvottavien laitteistojen käytöstä annettuja laillisia määräyksiä. Ota laitteen käytössä ja varastoinnissa huomioon, että ulos valuva lauhdevesi ja muut käyttöaineet likaavat ympäristöä ja voivat aiheuttaa ympäristövahinkoja. Ota ympäristötekijät huomioon.

4.7 Laitteessa olevat symbolit (riippuvat mallista)

Lue käyttöohje.

Varoitus kuumien osien koskettamisesta aiheutuvista henkilövahingoista.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Varoitus automaattisesta käynnistymisestä.

Varoitus vaarallisesta sähköjännitteestä.

Taattu äänitehotaso.

4.8 Turvalaitteet

Varoventtiili

Jousikuormitteinen varoventtiili (4) havahtuu, kun suurin sallittu paine ylittyy.

5. Yleiskuva

Katso sivu 2.

1 Ilmanpuristin 2 Painesäiliö 3 Lämminveden ulostuloaukko 4 Varoventtiili 5 Paineilmalitäntä (pikaliitin), säädetty paineilma 6 Painemittari - säätöpaine

7 Painesäädin

8 Painemittari - säiliöpaine 9 Käyttökytkin 10 Ilmansuodatin / ilmansuodattimen kotelo 11 Kuljetuskahva 12 Nosturin koukku 13 Kiinnityskohta MetaLoc, Sortimo/L-Boxx:ille 14 Kaapelikela * riippuu mallista ja varusteista

6. Käyttöönotto

6.1 Kokoonpano (riippuu mallista)

1. Asenna pyörät kuvan mukaisesti (katso kuva A, sivu 3).
2. Asenna tarvittaessa nosturin koukku (12) kuvan mukaisesti (katso kuva B, sivu 3).

6.2 Lauhdeveden poistoaukon tarkastus

Varmista, että lauhdeveden poistoaukko (3) on suljettu.

6.3 Asennus

Laitteen asennuspaikan tulee olla seuraavien vaatimusten mukainen:

- kuiva, pakkaselta suojattu - kestävä, vaakasuora ja tasainen alusta.

Vaara!

Virheellinen asennus voi aiheuttaa vakavia tapaturmia. - Varmista, että laite ei pääse rullautumaan pois, kaatumaan tai liukumaan. - Suojalaitteisiin ja käyttöosiin tulee aina olla esteetön pääsy.

6.4 Kuljetus

• Älä vedä laitetta letkusta tai verkkojohdosta. Kuljeta laite kuljetuskahvasta (11). Tarkasta, että nosturin koukku (12) on kunnolla kiinnitetty. Varmista kiinnitys tarpeen vaatiessa.

Ulosvedettävä kuljetuskahva (riippuu mallista):

1. Sijoita laite takimmaisten kumijalkojen varaan.
2. Avaa kuljetuskahvan lukkoruuvit ja vedä kuljetuskahva (11) ulos.
3. Kiristä kuljetuskahvan lukkoruuvit uudelleen.
4. Vedä laitetta kuljetuskahvasta (11) pyörien päällä perässäsi.

7. Käyttö

7.1 Verkkoliitäntä

Vaara! Sähköjännite.

Ota laite käyttöön ainoastaan kuivassa ympäristössä.

Käytä laitetta ainoastaan virtalähteessä, joka täyttää seuraavat vaatimukset: Pistorasiat määräysten mukaisesti asennettu, maadoitettu ja tarkastettu, sulakkeet teknisten tietojen mukaisesti.

Asenna verkkojohto siten, että se ei häiritse työskentelyä eikä voi vahingoittua.

Tarkasta joka kerta, että laite on pois päältä kytkettynä, ennen kuin liität pistotulpan pistorasiaan.

Suojaa verkkojohto kuumuudelta, syövyttäviltä nesteiltä ja teräviltä kulmilta.

Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku 12. Tekniset tiedot).

Käytä ulkokäyttöön soveltuvia jatkojohtoja. Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja.

Älä kytke kompressoria pois päältä vetämällä pistotulppa irti pistorasiasta, vaan sammuta se käyttökytkimellä.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maks. laukeamisvirta on 30 mA

7.2 Paineilman tuotanto

1. Kytke laite päälle käyttökytkimellä (9) ja odota, kunnes säiliön enimmäispaine on saavutettu (kompressori kytkeytyy pois päältä). Säiliöpaine näytetään säiliön painemittarissa (8).

Säädä saantopaine paineensäätimellä (7). Ajankohtainen saantopaine näytetään saantopaineen painemittarissa (6).

Huomio!

Asetettu saantopaine ei saa olla suurempi kuin niiden paineilmatyökalujen enimmäiskäyttöpaine!

1. Liitä paineilmaletku paineilmalitäntään (5).
2. Liitä paineilmatyökalu. Nyt voit työskennellä paineilmatyökalulla.
3. Kytke laite pois päältä, jos et halua välittömästi jatkaa työskentelyä. Vedä sen jälkeen myös pistotulppa irti pistorasiasta.
4. Päästä painesäiliön lauhdevesi päivittäin ulos lauhdeveden poistoaukosta (3).

8. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia.

Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä.

Kaikkien laitteelle suoritettavien töiden jälkeen:

Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä.

Tässä luvussa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

8.1 Tärkeitä tietoja

Huollot ja tarkastukset tulee suunnitella ja suorittaa laillisia määräyksiä noudattaen laitteen asennuksen ja käyttötavan mukaisesti.

Tarkastusviranomaiset voivat vaatia vastaavien dokumenttien esittämistä.

8.2 Säännöllinen huolto

Ennen töiden aloittamista

Tarkasta paineilmaletkut vaurioiden varalta ja vaihda ne tarvittaessa uusiin. - Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä. - Tarkasta liitäntäjohto vaurioiden varalta, ja anna tarvittaessa sähköalan ammattilaisen vaihtaa se.

Päivittäin

• Päästä painesäiliön lauhdevesi ulos lauhdeveden poistoaukosta (3).

50 käyttötunnin välein

Puhdista ilmansuodatin (10) (katso kuva C, sivu 3).

250 käyttötunnin välein

- Puhdista ilmansuodatin (10) tai vaihda se uuteen (katso kuva C, sivu 3).

1000 käyttötunnin välein

• Anna tarkastuksen suorittaminen huoltokorjaamon tehtäväksi. Se lisää merkittävästi kompressorin käyttöikää.

8.3 Laitteen säilytys

1. Kytke laite pois päältä ja vedä pistotulppa irti pistorasiasta.
2. Tee painesäiliö ja kaikki liitetyt paineilmatyökalut paineettomiksi.
3. Päästä painesäiliön lauhdevesi ulos lauhdeveden poistoaukosta (3).
4. Säilytä laite siten, että asiattomat eivät pääse käynnistämään sitä.

Huomio!

Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Pakkasvaaran uhatessa

Huomio!

Pakkanen (< 5°C) rikkoo laitteen ja lisävarusteet, koska niissä on aina vettä. Pura laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa.

9. Korjaus

Vaara!

Vain sähköalan ammattilaiset saavat korjata näitä laitteita!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Vaara!

Painesäiliön lauhdevedessä on öljyn jäämiä ja/tai ympäristölle vahingollisia epäpuhtauksia. Hävitä lauhdevesi ympäristöystävällisesti asianmukaisten keräyspisteiden kautta!

Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä laitteita

kotitalousjätteiden mukana. Käytöstä poistetut jätteet on kerättävä erikseen

talteen ja toimitettava ympäristöä säästävään kierrätykseen sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti.

11. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia. Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä.

Tässä luvussa kuvattuja töitä laajemmat työt saa suorittaa vain sähköalan ammattilainen tai maassasi toimiva huoltoliike.

Kaikkien laitteelle suoritettavien töiden jälkeen:

Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä.

Kompressori ei toimi:

Ei verkkojännitettä. Tarkasta sähköjohto, pistotulppa, pistorasia ja sulake. Liian alhainen verkkojännite. - Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku 12. Tekniset tiedot). Laitteen ollessa kylmä: Vältä jatkojohdon käyttämistä. Laitteen ollessa kylmä: Päästä paine ulos painesäiliöstä. Kompressori on kytkeytynyt pois päältä, koska pistotulppa on irrotettu pistorasiasta, kun laite on ollut käynnissä. - Kytke kompressori ensin pois päältä käyttökytkimellä (9) ja kytke se sen jälkeen uudelleen päälle. - Moottori ylikuumentunut, esim. riittämättömän ilmanvaihdon vuoksi (jäähdytysrivat peitossa). - Kytke kompressori pois päältä käyttökytkimellä (9).

• Poista ylikuumenemisen aiheuttaja. Anna jäähtyä noin kymmenen minuutin ajan. - Kytke kompressori uudelleen päälle käyttökytkimellä (9).

Kompressori toimii, mutta ei muodosta riittävää painetta.

Lauhdeveden poistoaukko ei ole tiivis. - Varmista, että lauhdeveden poistoaukko (3) on suljettu. Tarkasta poistotulpan tiiviste, vaihda tarvittaessa uuteen.

• Takaiskuventtiili vuotaa.
• Anna huoltokorjaamon huoltaa takaiskuventtiili.

Paineilmatyökalu ei saa riittävästi painetta.

Painesäädin ei ole kierretty riittävän auki. - Kierrä painesäädintä (7) enemmän auki. Kompressorin ja paineilmatyökalun välinen letkuliitos vuotaa. - Tarkasta letkuliitos, vaihda tarpeen vaatiessa vahingoittuneet osat uusiin.

12. Tekniset tiedot

Sällykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

A = imute F = täyttöteho L_eff = tehollinen tuotto 80 % enimmäispaineella p = enimmäispaine V = säiliön koko a = ilmanpoistoaukkojen lukumäärä z = sylinteriluku n0 = enimmäiskierrosluku P1 = nimellisottoheho U = liitäntäjännite I = nimellisvirta F = väh. sulake IP = suojausluokka G = jatkojohtojen suurin kokonaispituus ja johtimien läpimitta A = mitat (PxLxK) Tmax = suurin sallittu varastointi-/käyttölämpötila* Tmin = alhaisin sallittu varastointi-/käyttölämpötila** m = paino * = joidenkin komponenttien käyttöikä, esim. takaiskuventtiilin tiiviste, lyhenee huomattavasti, jos kompressoria käytetään korkeissa lämpötiloissa (suurimmassa sallitussa tai sitä korkeammassa varastointi-/käyttölämpötilassa). ** = lämpötiloissa, jotka alittavat alhaisimman sallitun varastointi-/käyttölämpötilan on lauhdeveden jäätymisvaara painesäiliössä. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot Nämä arvot mahdollistavat laitteen päästöjen arvioimisen ja erilaisten laitteiden keskinäisen vertailun. Kulloisistakin käyttöolosuhteista ja laitteen tai käyttötarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tyypillinen A-painotettu äänitaso:

L_PA = aenpanfetaos LWA = aenentehotos

LWA(G) = taattaaenentehotaso 2000/14/EY

K_pA K_WA = epävarmuus

Käytä kuulonsuojaimia!

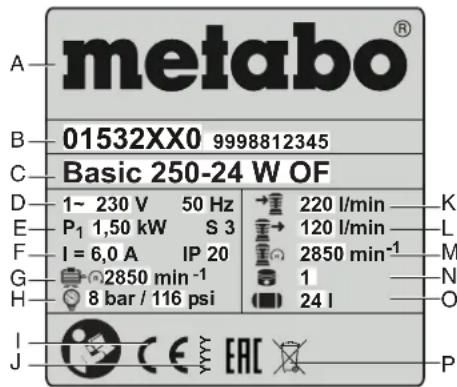

Typpikilvessä olevat tiedot:

A Valmistaja B Tuote-, malli-, sarjanumero C Laitenimitys D Liitäntäjännite /taajuus E Nimellisottoteho F Nimellisvirta / suojausluokka G Enimmäiskierrosluku H Enimmäispaine

CE-merkintä - tämä laite täyttää EU-direktiivien vaatimukset vaatimuksenmukaisuusvakuutuksen mukaisesti

J Valmistusvuosi K Imuteho L Täyttöheo M Kierrosluku - ilmanpuristin N Sylinteriluku O Säiliön koko P Hävittämissymboli (katso luku 10.)
