BRUGSANVISNING Power 1805 W OF METABO

3.1 Sikkerhet på arbeitsplassen

Folgende, resterende farer finnes prinspiiert med trykkuftapparater og de kan ikke eliminereres helt gjemnon sikkerhetsinnretninger:

4.5 Fare ved feil på maskinen!

Les brauksanvisningen.

Se til at kondensatavlopet (3) er lukket.

6.3 Oppstilling

Oppstilingsstedet til apparatet ma oppfylle folgende krav:

Legg ut den elektriske kabelen sik at den ikke hinder arbeidet og ikke kan skades.

Før alt arbeid pa maskinen:

Før alt arbeid pa maskinen:

Kompressor starter ikke:

Typiske A-veide lydnivær:

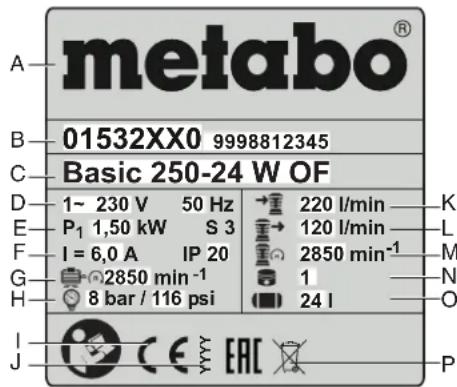

Angivelser på typeskiltet:

A Fabrikant

1.Overensstemmelseserklaering
2.Tiltaenkft formal
3.Generelle sikkerhedsanvisninger
4.Saerlige sikkerhedsanvisninger
5.Oversigt
6.Ibrugtagning
7.Drift
8.Vedligeholdse og pleje
9.Reparation
10.Miljobeskyttele
11.Problemer og forstyrelser
12.Tekniske data

1. Overensstemmelseserklaering

Vi erklærer under almindeligt ansvar: Disse kompressorer, identicerner ved angivelse atype og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3).Uddstedende provelaboratorium *4),malt LWA(M)/garanteret LWA(G) lydeffektniveau *5), tekniske bilag ved *6)-se side 4.

2. Tiltaenk t formal

Denne maskine bruges til generering af trykluft til værktøj som drives ved trykluft i erhvervsajemed.

Anvendelse inden for det medicinske omrade, inden for naeringsmidler erder ved pafyldning af itflasker er ici ktiladt.

Eksplovec, brandbare erer sundhedsfarlige gasserrkne indsuges.Driften erikke tilladit i likadermed eksplosionsfare.

Enhver,andenanvendelseeristridmedformalet. Ved anvendelseimodstrid med anvendelseseformalevetandendergerpa apparatusetellervedbrugafdele,somikere testetellergodkendtafproducenten,kan der opsta alvorlige skader!

Born, unge og uuddannede personer ma ikke benytte maskinen og de tilsluttede trykluftværktjoer.

Apparatet maku kun betjenes under opsyn.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Iaes brugsanvisningen for at reducere faren for personskader.

Generelle sikkerhedsanvisninger

sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stod, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug! Videregiv kun dit udstyr sammen med disse dokumenter. Du og alle andre brugere skal til enhver tid kinne indhente information ved behov.

3.1 Sikkerhed pa arbejdspladsen

a) Sorg for, at arbejdsorndet er rent og godt belyst. Uorden og uoplyste arbejdsornder eger faren for uheld.
b) Brug ici maskinen i ekspliosionsfarlige ogmivelse, hvor der er brandbare vasker, gasser stov. Udstyr genererer gnister, som kan antaende stov ell dampe.
c) Hold born og andre personer pa afstand,\ när maskinen anvendes.

3.2 Elektrisk sikkerhed

a) Maskinens stik skal passer til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstikammen med jord forbundne maskiner. Uændre sik, der

passer til kontakterne, nedsætter risikoen for elektrisk stad.

b) Undga kropskontakt med jord forbundne overflader som f.eks. rnr, radiatorer, komfurer og koleskabe.Hvis din krop er jord forbundet, ages risikoen for elektrisk stod.
c) Hold maskiner pa afstand af regn eller fugit. Indrangning af vand i en maskine oger risikoen for elektrisk stod.
d) Anvend/DDie ledingen til formal, den icke er beregnet til (f.eks. ma man aldrig bare maskinen i ledingen, hange maskinen op i ledingener yyke i ledingen for at trakke stikket ud af kontakten). Beskyt ledingen mod varme, olie, skarpe kanter eller maskindele, der er i bevgelse. Beskadigede ellerrindviklede ledinger oger risikoen for elektrisk std.
e) Hvis du arbejtder med en maskine i det fri, ma der kun benyttdes forlangerledninger, der er godkendt til udendors brug. Brug af en forlangerledning til udendors brug nedsætter risikoen for elektrisk stod.

3.3 Personlig sikkerhed

a) Det er vigtigt at vare opmærksom, se, hvad man laver, og bruge en maskinen fornuftigt. Man bor违法犯罪e maskinen, hisvemar er traet, har nydt alkohol eller er pavirket af medicin eler euforiserende stoffer. Fasekunders uopmaerkasomhed ved brug af maskinen kan fore til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af beskyttelsesudstyr sasom stovmaske, skridsikre sikherhedssko, beskyttelseshjelm erler horevaem afhaengig af maskintype og anvendelse nedsaetter risikoen for personskader.
c) Undga utilsigtet igangsætning. Kontroller altid, at maskinen er frakoblet, for den tilsluttes til stromforsyningen, og for den tages op ell erbares. Undga at bare maskinen med fingeren pa afbryderen og sorg for, at maskinen违法犯罪 er taendt, nar den sluttes til stromforsyningen, da dette oger risikoen for personskader.
d) Fjern indstillingsvarktoj aller skruenagle, inden maskinen taendes. Hvis et stykke varktoj aller en nogle sidder i en roterende maskindel, er der risiko for personskader.
e) Undga en unnormal kropsholdning. Sorg for at stä sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstä uventede situationer.
f) Brug egnet arbejdstoj. Undgå lose beklaedningsgenstande erller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i lostsiddende toj, smykker ell langt här.
h)Giv-ieke dig selv en falsk folelse af sikkerhed gennem fortrolighed med maskinen ved hyppig brug, og saet ieke dig selv ud over sikkerhedresreglerne for maskiner. Uagtsomme handlerlinger kan inden for brokdele af sekunder medfore alvorlige personskader.

3.4 Anvendelse og behandling af maskinen

a) Undga overbelastning af maskinen. Brug altid den maskine, der er beregnet til det stykke arbejde, der skal ufores. Man arbejder bedst og mest sikkert inden for det angivne effektomrade med den passende maskine.
b) Brug/DD en maskine, hvis afbryder er defekt. En maskine, der ikke laengere kan til-eller frakobles, er farlig og skal repareres.
c)Trak stikket ud af stikkontakten, inden maskinen indstilles, der skiftes tilbehorsdele, erer maskinen laegges fra. Disse sikkerhedsforanstaltninger forhindrer en utilisegtet start af maskinen.
d) Opbevar ubenyttede maskiner.uden for borns rækkevidde. Lad aldrig personer, der icke er fortrolige med apparatet eller icke har gennemlaest disse instrukser, benytte apparatet. Maskiner er farlige, hvis de benyttes at ukyndige personer.

e) Maskiner og tilbehør bør vedligeholds omhyggeligt. Kontroller, om bevægelse dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget säledes, at apparatets Funktion pavirkes. Fæ beskadigede dele repareret, inden apparatet tages i brug. Mange uheld skyldes darligt vedligeholdte maskiner.
g) Brug maskinen, tilbehör, indsatsværktoj osv. i overensstemmelse medasse anvisninger. Tag hensyn til arbejdssforholdene og det arbejde, der skal udføres. Hvis maskinen anvendes til formal, som ligger uden for det fastsatte anvendelsesomrade, kan der opsta farlige situationer.
h) Hold handtag og greb torre, rene og fri for olie og fedt. Glatte handtag og greb tillader ikke en sikker betjing og kontrl af maskinen i uventede situationer.

3.5 Service

a)Sorg for, at maskinen kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Demed sikres storst mulig sikkerhed af apparatet.

3.6 Yderligere sikkerhedsanvisninger

• Denne brugsanvising henvender sig til personer med teknik basiskvden i handtering af maskiner som de her beskrevne. Hvis du ingen erfaring har med sādanne maskiner, bedes du forst hente hjælp hos erfarne personer.
• Producenten hæfter ikke for skader, som opstár, fordi anvisiningerne i/DDne brugsanvisning ikke overholds.

Informationerne i donne brugsanvisning er markeret som folger:

Fare!

Adverselompersorskaderellmijoskader.

Risiko for stød!

Advarer mod personskader pa grund af elektricitet.

OBS!

Adversel om materielle skader.

4. Særlige sikkerhedsanvisninger

De ffolgende resterende risici findes
grundeigende ved trykluftmaskiner, og kan icke
fuldstandig afhjælpes, selv ved brug af
sikkerhedsforanstaltninger:

4.1 Fare for kvæstelser grunddet udtrængende trykluft og dele, som kan blive revet med!

• Ret aldrig trykluft mod mensesker aller dyr.
• Sorg for, at alle anvende trykluftmaskiner og tilbehorsdele er beregnet til driftstrykket er er tilsluttet via en trykregulator.
  -Vaer ved frigorelse af lynkoblingen opmaerksom pa at trykluften i trykluftslangen icie pludseilig slipper ud. Hold derfor fast pa den ante af trykluftslangen, der skal frigeres.
• Sorg for at alle forskruninger altid er fastspændt.
• Du ma ikke selv udfrole reparaciones pa maskinen! Reparaciones para kompressorer, trykbeholdere og trykluftmaskiner mag kun udfores af faguddannede personer.

4.2 Fare for forbrændinger pa overfladerne af de trykluftførende dele!

-Lad maskinen kole af for vedligeholdelsesarbejde.

4.3 Fare for kvæstelser og klemning pa ground af bevægelige dele!

• Saet称之 maskinen i drift uten monteret beskyttelsesanordning.
• Vaer opmaerksom pa, at maskinen automatisk sætter i gang ved opnäelse af minimumstrykket
• För vedligeholdesesarbejde skal det

kontroleres, om maskinen er taget fra strommen.
-Nar maskinen slas til (for eksempel after vedigeholdelseasarbeje), skal man sikre sig, at der laengere ici er vaerktoj ellse dele i mel-apparatet.

4.4 Risiko ved utilstrækkelig brug af personligt beskyttelsesesudstyr!

• Brug horevaern.
• Brug beskyttesesbriller.
• Baer en andedraetsmaske ved arbejde, som genererer stov, eller hvis der opstarg sundhedstarlige gasser, tager erller dampe.
• Brug egnet arbejdstoj.
• Brug skridsikre sko.

4.5 Der kan vare risiko på grund af mangler på maskinen!

Vedligehold el-apparatet samt tilbehoret omhyggeligt. Folg altid vedligeholdelsefsorskritterne.
- Kontroller maskinen for evt. beskadigelser ffor enhver drift. Ffor yderligere brug af maskinen skal man undersoge om beskytteseanordninger erler lettere beskadigede dele fungerer problemfrit og after hensigten. Et beskadiget apparat ma forst tages i brug igen, nar det er blevet fagmaessigt repareret.
- Kontroller, om de bevagegelige dele fungerer fejflit og起重 klemmer. Samtige dele skal vare rigtig monteret og opfylde alle betingelser for at sikre en fejfltri drift af el-apparatet.
-Beskadigede beskyttelsesanordninger erler dele skal repareres allerudskiftes af en elektriker.

4.6 Yderligere sikkerhedsanvisninger

Overholdennebrugsanvisning,iser despecielle sikkerhedsanvisninger i de respektivekapitler;
Overhold i givet fald fagforeningsmaessige retningslinjer ell eraejdsmiljoforskrifter for handtering af kompressorer og trykluftveerktojer.
Overhold de lovmaessige forskrifter for drift af anlag, som kraver overvagning.
Vær ved drift og opbevaring af maskinen opmærksom pa, at udtraengende kondensat og andre driftsmidler kan tilsmudse omgivelserne og forarsage skader pa miljoet.
- Tag altid hensyn til eksterne pävirkninger:

4.7 Symboler på maskinen (afhängig af model)

Laes brugsanvisingen.

Adversel om personskader ved berering af varme dele.

Brug beskyttelsesbriller.

Brug horeværn.

Adversel om automatisk igangsætning.

Adversel mod farlig elektrisk spanding.

Garanteret hydeffektniveau

4.8 Sikkerhedsanordninger

Sikkerhedsventil

Den fjerederbelastede sikkerhedsventil (4) reagerer, hvis det tilladte maksimaltryk overskrides.

5.Oversigt

Se side 2.

1 Komppressor

2 Tryk beholder

3 Kondensatudledning
4 Sikkerhedsventil
5 Tryklufttilslutning (lynkobling), reguleret trykluft

6 Manometer regulatortryk
7 Trykregulator
8 Manometer kedeltryk
9 Taend/sluk-kontakt
10 Luftfilter/Luftfilterhus
11 Transportgrep
12 Krankrog
13 Fæstningspunkt til MetaLoc, Sortimo/LOboxx*
14 Kabelopvikling
afhaengig af model/udsty

6. Ibrugtagning

6.1 Samling (modelafthaengig)

1. Montér hjulene som vist (se III. A, side 3).
2. Montér ved behov krankrogen (12) som vist (se III.B, side 3).

6.2 Kontrol af kondensatudledning

Sorg for at kondensatudledningen (3) er lukket.

6.3 Opstilling

Opstillingsstedet til maskinen skal opfylde de folgende krav:

Der kan opsta alvorlige ulykker ved en fejlagtig opstilling.

-Sorg for at sikre maskinen sa den ikke ruller væk, vælter eller skrider.
- Sikkherhedsanordninger og betjeningselementer, skal vare tilgengelige til enhver tid.

6.4 Transport

• Træk ikke i maskinen ved slangen eller stromktablet. Transporter maskinen ved transportgrebet (11).
• Kontroller krankrogen (12) for om den sidder sikkert fast. Fastgor den i givet fald sikkert.

Udtraekeligt transportgrep (modelafhengig):

1. Sæt maskinen på de bagerste gummifdder.
2. Løsn læsskruerne på transportgrebet og træk transportgrebet (11) ud.
3. Spænd laseskrueerne pa transportgrebet igen.
4. Traek maskinen ved transportgrebet (11), pahjulene, after dig.

7. Drift

7.1 Nettilslutning

Fare! Elektrisk spending.

Maskinen ma kun anvendesi tøre omqivelser.

Betjen kun maskinen ved en stromkilde, som opfylder de folgende krav: Stikdäser installerer ifolge forskrifterne, med jord forbindelse og kontrolleret; sikring i overensstemmelse med tekniske data.

Laeg stromkablet sadan, at det hverken forstyrrer.
eller bliver beskadiget under arbejdet.

Kontrolier hver gang, om maskinen er frakoblet, for du indsaetter stromstikket i stikdase.

Besky stromkablet mod varme, aggressive vasker og skarpe kanter.

Anvend kun forlaengerledninger med et tilstraekkeligt tversnit (se kapitel 12.Tekniske data).

Anvend forlaengerledninger til udendors brug. I det fri m der kun bruges forlaengerledninger, som er godkendt til udendors brug og mærket tilsvarende.

Man skal altid forskoble en FI-afbryder (RCD) med en maks. brydestrom pa 30 mA.

7.2 Generering at trykluft

1. Taend maskinen pa taend/sluk-kontakten (9) og vent til det(Maximale kedeltryk er naet (kompressoren kobler fra). Kedeltrykket vises pa manometeret for kedeltryk (8).

Indstil regulatortryk pa trykregulatoren (7). Det aktuelle regulatortryk vises pa manometeret for regulatortryk (6).

Forsigtig!

Det indstillede regulatortryk mA Fälle vare hojere end det maksimale driftstryk pa de tilslutte dtrykluftvaerktojer!

1. Tilslut trykluftslangen på tryklufttilstrupningen (5).
2. Tilsnut trykluftværktojet. Nu kan du arbejde med trykluftværktojet.
3. Sluk for maskinen, hvis du icike umiddelbart skal arbejde videre med den. Trak derefter ogsa stromstikket ud.
4. Udled kondensvand fra trykbeholderen via kondensatudledningen (3) hver dag.

8. Vedligeholdelse og pleje

Fare!

For alt arbejde pa maskinen:

Sluk for maskinen. Trak stikket ud. Vent til maskinen standser helt. Sorg for at maskinen og alle anvendte trykluftværktjoer og tilbehorsdele er uden tryk.
Lad maskinen og alle anvende trykluftveerktjoer og tilbehorsde afkole.

After alt arbejde pa maskinen:

Saet alle sikkerhedsanordninger i drift igen, og kontrotter dem. Sorg for at der ikke findes værktøjer eller lignende ved eller i maskinen.

Anden form for vedligeholdelse erler reparation end det, der er beskrevet i dette kapitel, mA kun udfores af fagfolk.

8.1 Vigtige informationer

Vedlidgeholdelse og kontroller skal planlaegges og udfores i henhold til de lovmaessige forskriffer i overensstemmell med opstillingen og maskinens driftsform.

Tilsynsmyndighederne kan forlange fremlaeggelse af den tihorende Dokumentation.

8.2 Regelmaessig vedligeholdelse

Fortheverpabegyndelseafarbejdet

-Kontroller trykluftslangerne for beskadigelser, og udskift dem om nodvendigt.
- Kontroller, at forskruninger er godt fastspændt, og efterspænd om nodsvendigt.
- Kontroller tilslutningskabler for beskadigelser, og lad dem i givet fald udskiftle af en elinstallator.

Dagligt

• Udled kondensvand fra trykbeholderen via kondensatudledningen (3).

After 50 drifttimer

Rengor luftfiltret (10) (se III. C, side 3).

After 250 drifttimer

Renger luftfiltret (10) aller udskift det (se III. C, side 3).

After 1.000 drifttimer

• Fä udfert en inspections på et autoriseret værksted. Herved öges driftslevetiden på kompressoren betydélig.

8.3 Opbevaring af maskinen

1. Sluk maskinen og træk stromstikket ud.
2. Fjern trykket fra trykbeholderen og alle tilslutte de trykuftveerktojer.
3. Udled kondensvand fra trykbeholderen via kondensatudledningen (3).

DANSKda

1. Opbevar maskinen säledes, at den ikke kan sættes i gang af ubemyndigede.

Forsigtig!

Opbevar ikke maskinen ubeskyttet i det fri erler i fugtige omgivelser.

Ved risiko for frost

Forsigtig!

Frost (< 5^) odelaegger pumpe og tilbehør, da disse til enhver tid indeholder vand! Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevarres beskyttet mod frost.

9. Reparation

Fare!

Reparationer pa disse maskiner ma kun foretages af autoriserede elektrikere!

Henvend Dem til Deres Metabo-forhandler, nár De skal have repareret Deres Metabo el-vaerktoj. Adresser findes på www.metabo.com.

Kondensvandet fra trykbeholderen indeholder olierester og/eller miloskadelige forureninger. Bortskaf kondensvandet miljomaaessigt korrekt via de tilhorende indsamlingssteder.

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehor.

Kun for EF-lande: Maskiner maybe smides i husholdningsaffaldet! I henhold til det europaeiske direktiv 2002/96/EF om affald af elektrisk og elektronik udstyr og omsaettelsen til national lovqvning skal brugte maskiner indsamles adskilt og genanvendes i en genbrugsproces.

11. Problemer og forstyrelser

Fare!

For alt arbejde pa maskinen:

Sluk for maskinen. Træk stikket ud. Vent til maskinen standser helt. Sorg for at maskinen og alle anvende trykluftveerktjoer og tilbehorsdele er uden tryk. Lad maskinen og alle anvende trykluftveerktjoer og tilbehorsdele afkole.

Yderligere arbejder, som de der beskrives i dette kapitel, ma udelukkende finde sted ved en autoriseret elektriker, uller serviceafdelingen i dit land.

After alt arbejde pa maskinen:

Sæt alle sikkerhedsanordninger i drift igen, og kontrotter dem. Sørg for at der ikke vindes vaerkjoer eller lignende ved eller i maskinen.

Kompressoren korer icke:

Ingen strom.

-Kabel, stik, stikdase og sikring kontrlleres.
- For lav netspaending.
- Anvend forlaengerledninger med et tilstrækeligt tvænsnit (se kapitel 12.Tekniske data). Ved kold maskine: Undgå forlaengerledninger. Ved kold maskine: Udled tryk på tykbeholderen.
- kompressoren blev slukket ved et træk i strømstikket, mens den korte.
-Sluk forst kompressoren pa taend/sluk-kontakten (9) og taend den derefter igen.
Motoren overopheder, f.eks. ved manglende koling (koleribber er tildaekket).
-Sluk kompressoren pa taend/sluk-kontakten (9).
-Afhjaelp arsagen til overophedningen. Lad den afkole i ca. ti minutter

-Taend kompressoren pa taend/sluk-kontakten (9)igen.

Kompressoren korer uten at opbyggetilstrakkeligt tryk.

Kondensatudledningen er utaat.
Sorg for at kondensatudledningen (3) er lukket.
-Kontroller tætningen på udledningsskruen, og udskift den i givet fald.
- Kontraventilen er utaat.
-Lad kontraventilen efterse pa et autoriseret varksted.

Trykluftværktøjet fár ikke nok tryk.

Trykregulatoren er seksruet nok op.
- Skru trykregulatoren (7) op igen.
- Slangeforbindelsen mellem kompressor og trykluftværktjo er utæt.
-Kontrolier slangeforbindelsen,og udskift i givet fald beskadigede dele.

12. Tekniske data

Forklaringer til oplyningerne på side 3.

Forbeholdt eandringer som folege af tekniske fremskridt.

A = Indsugningsynde
F =Pafyldningsydelse
L_eff = Effektiv forsyningsmengde ved 80 % maks. tryk
p = Maks. tryk

A = m'al (LxBxH)
Tmax =maks. opbevarings-/driftstemperatur
Tmin =min. opbevarings-/driftsttemperatur
m=Vaegt
* = Driftslevetiden på enkelte komponenter, feks. tætnig i kontraventilen reduceres betydeligt, hvis kompressoren drives ved hjæ temperaturer (maks. opbevarings-/driftstemperatur og hjøere).
** = Ved temperaturer under opbevarings-/ driftsttemperaturen er der fare for tilfrysning af kondensat etrykbeholderen.
De angivne tekniske data er tolerancesat (svarende til de aktuelt geldende standarder).

A Emissionsværdier

Disse værdier gør det muligt at bestemme maskinens emissioner ogSAMmenigne forskellige maskiner med hinanden. Alt after maskinens ellers indsatsværktjønnes anvendelssbetingelser og tilstand kan den faktiske belastning vare hojere ellere lavere. Tag ogsa hóde for arbejdspauser og perioder med lav belastning. Træf de nødvende beskyttelsefasorstanstninger for brugeren, feks. organisatoriske foranstalninger, pa baggrund af de anslaede værdier.

Typiske A-vægtede lydniveauaer:

LpA =lydtryksniveau
LWA =lydeffektniveau
LWA(G) = garanteret lydtryksniveauaht. 2000/14/

K_pA K_WA = usikkerhed

Brug horevaern!

Angivelser på typeskiltet:

A Fabrikant
B Artikel-, versions-, og seriennummer
C Maskinbetegnelse
D Tilslutnings-spaending/frekvens
E Nominal forbrugsydelse
F Nominal ström/kapslingsart
G Maks. omdrejningstal
H Maks. tryk

I CE-maerknig -denne maskine overholder EU-direktiverne i henhold til overenstemmelseserklæringen

J Byggean
K Indsugningsydelse
L Pafyldningsydelse
M Omdrejningstal kompressor
N Cylindrical
O Kedelstbrrelse
P Bortskaffelsessymbol (se kapitel 10.)

e r t a
