ZHC601X - Páraelszívó ZANUSSI - Ingyenes használati útmutató

Termék típusa	Főzőlapos elszívó
Márka	Zanussi
Modell	ZHC601X
Szélesség	60 cm
Elektromos fogyasztás	200 W (max)
Tápellátás feszültsége	220-240 V ~ 50/60 Hz
Szigetelési osztály	I. osztály (földelés szükséges)
Minimális távolság a főzőlaptól	650 mm
Elszívócső átmérője	minimum 120 mm
Szívási sebességek	3 sebesség (V1, V2, V3)
Világítás	4 db E14 4 W (220-240 V) izzó
Zsírszűrő	Mosogatógépben mosható, 2 havonta cserélendő
Aktív szénszűrő	Nem mosható, 4 havonta cserélendő
Hangszint	kb. 55-65 dB(A) sebességtől függően
Nettó tömeg	kb. 12 kg
Beépítés típusa	Fali rögzítés vagy szekrény alá szerelés
Rendeltetésszerű használat	Háztartási, konyhai szagok elvezetése
Felületek karbantartása	Nedves rongy és semleges tisztítószer
Javíthatósági index	Címkén elérhető (pontszám 10-ből)
Környezetvédelmi információk	Újrahasznosítás WEEE gyűjtésen keresztül

Gyakran ismételt kérdések - ZHC601X ZANUSSI

Milyen magasságba kell felszerelni a páraelszívót a tűzhely fölé?

A minimális biztonsági távolság a főzőlap és a páraelszívó között 650 mm. Tartsa be ezt a távolságot az optimális és biztonságos működés érdekében.

Hogyan tisztítsa a zsírszűrőket?

A zsírszűrők mosogatógépben moshatók. Tisztítsa őket körülbelül 2 havonta, vagy gyakrabban intenzív használat esetén.

Mikor kell cserélni az aktív szénszűrőt?

Az aktív szénszűrő nem mosható. Cserélje legalább 4 havonta, vagy gyakrabban, ha sokat használja a páraelszívót.

Milyen típusú izzót használjon a világításhoz?

Használjon E14 4 W és 220-240 V izzókat. ILCOS hivatkozás: DRBB/F-4-220-240-E14-35/100.

Használhatom a páraelszívót elszívócső nélkül?

Igen, a páraelszívó recirkulációs üzemmódban is működhet aktív szénszűrővel. Elszívó üzemmódban a cső átmérőjének legalább 120 mm-nek kell lennie.

Hogyan állítsa be a szívási sebességet?

Használja a gombokat: V1 minimális sebesség (csendes), V2 közepes sebesség, V3 maximális sebesség.

Mit tegyen, ha a tápkábel megsérül?

Ne használja. Cseréltesse ki a gyártóval vagy egy hivatalos szervizzel az áramütés kockázatának elkerülése érdekében.

A páraelszívó alkalmas gáztűzhelyhez?

Igen, de tartsa be a minimális 650 mm távolságot. Ha a tűzhely gyártója nagyobb távolságot ír elő, azt kövesse.

Hogyan tisztítsa a külső felületeket?

Használjon nedves rongyot semleges folyékony tisztítószerrel. Kerülje a koptató hatású termékeket, amelyek megkarcolhatják a felületet.

Mit tegyen meghibásodás esetén?

Először ellenőrizze az elektromos tápellátást és a biztosítékokat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Zanussi ügyfélszolgálatával. Ne szerelje szét a készüléket saját maga.

HASZNÁLATI ÚTMUTATÓ ZHC601X ZANUSSI

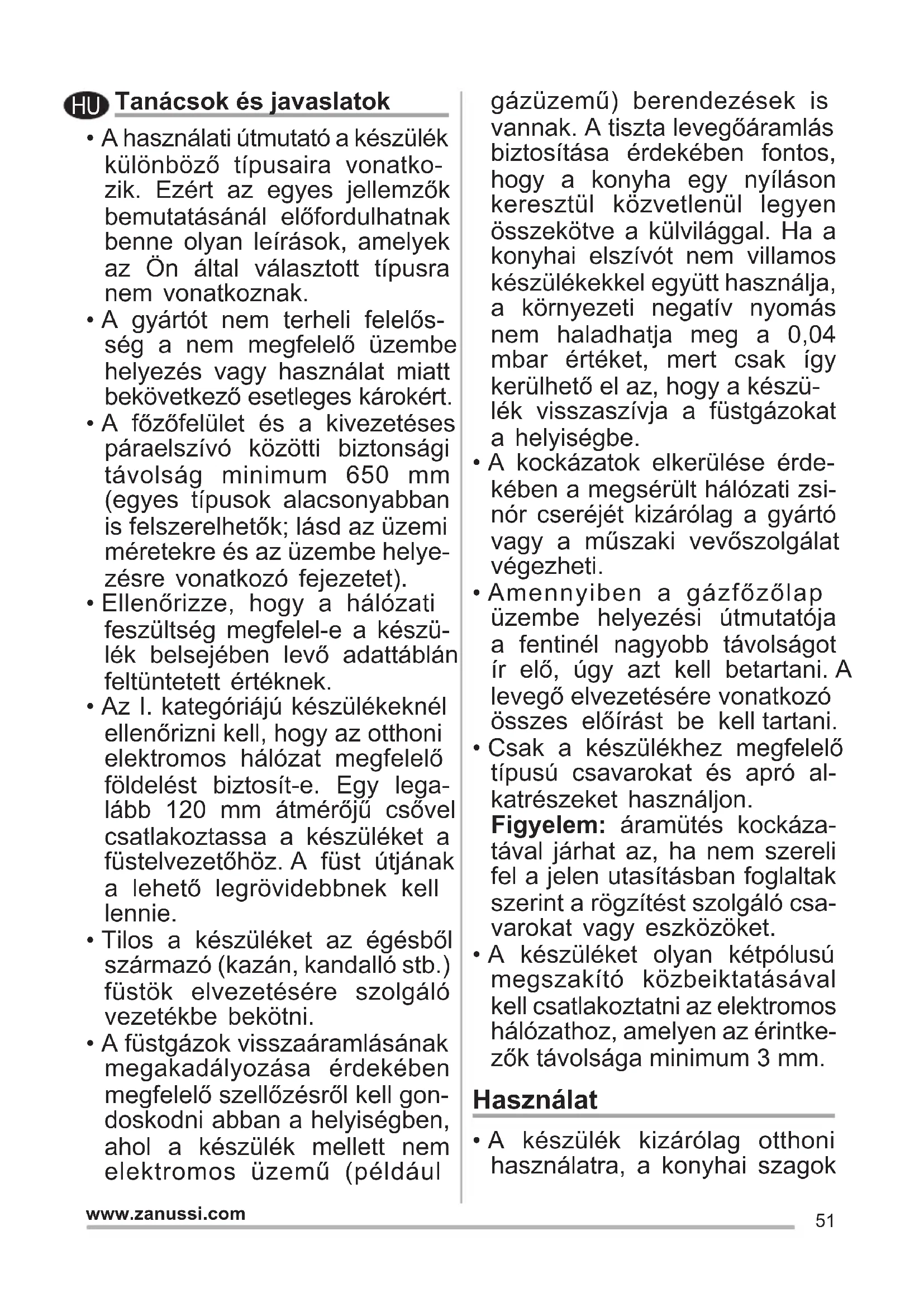

HU Tanácsok és javaslatok

• A használati utmutató a készülék különboźö típusaira vonatkozik. Ezert az egyes jellemzók bemutatasánál előfordulhatnak benne oyan leírasok, amelyek az On öltal ványasztott típusranem vonatkoznak.
  A gyartot nem terheli felelosseg a nem megfelelo üzembehelyezes vagy hasznalat miattbekovetzeo esetleges krokert.
• A fōzöfelület és a kivezetéses páraelszívó közöttti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkoź fejezetet).
  Ellenőrizable, hogy a halózati feszültseg megfelel-e a készülek besejében levő adattáblán felttüntetét értéknek.
• Az I. kategoriájú keszülékeknél Ellenörizni kell, hogy az otthoni elektromos halózat megfelelo földelést biztosít-e. Egy legalabb 120 mm atmérőjú csövel csatlakoztassa a keszüléket a füstelvezetöhöz. A füst utjánaka lehető legrövidebbnek kell lennie.
• Tilos a keszüléket az égésból származó (kazán, kandallo stb.) füstök elveszetésere szolgálo gezetékbe bekötni.
  A füstgázok visszaáramlásanak megakadályozása érdekében megfelelo szellózésrol kell gondoskodni abban a helyiségben, ahol a keszülék mellett nemelektromos üzemü (pédául

gázuzemú) berendezésk is vannak. A tiszta levegoáramlasBiztosítasa érdekében fontos, hogy a konyha egy nyiláson keresztül kozvetlenül legyen összekötve a kulvilággal. Ha a konyhai elszívón nem villamos készülékek elgyütt használja, a kornyezeti negativ nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak igy kerülhető el az, hogy a készülék visszaszívja a füstgázokata helyiségbe.
A kockázatok elkerülése érdekében a megsérult halózati zsinór cseréjét kizárólag a gyartó vagy a muszaki vevösztolgálat vegezheti.
- Amennyiben a gázfozólap üzembe helyezési utmutatója a fentinél nagyobb távolságot ir eló, úgy azt kell betartani. A levego elvezétésere vonatkoź összes elóirast be kell tartani.
- Csak a keszülékhez megfelelo típusú csavarokat ésapro alkatrészeket használjon.

Figyelem: áramütés kockázataval jarhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rogzítest szolgálo csavarokat vagy eszközöket.

A keszüléket oyan kétpólusú megszakíto bözeiktatásával kell csatlakoztatni az elektromos halózathoz, amelyen az érintkezők távolsága minimum 3 mm.

Hasznalat

A keszülek kizárólag otthoni használatra, a konyhai szagok

eltavolitasara szolgagal.

• Tilos a keszüléket a rendeltetesszerő celoktól eltérő celokra használni.
• Tilos a muködésben levő készülek alatt magas langot hagyni.
  A lang erossegét uyg kell beallitani, hogy az kizarolag a fozedeny aljara iranyuljon, es ne vegye korbe a fozedeny oldalat.
• Az olajsutot hasznalat kozben vegig figyelni kell: a felforro-sodott olaj konnyen meggyulladhat.
• Ne keszütsen flambírozott ételt az elszívo alatt: ez túzveszélyes lehet.
  A keszüléket 8 évnel nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli szemelyek is használhatják szigoru felügyel let mellett, illetve ha ismerik a keszülék biztonságos használati modját és a kapcsoló ávészelyeket. Ügyeljen arra, hogy ne jatszhassanak gyermekek a keszülékkel. A keszülék tiszításat és karbantartásat nem vegezhetik gyermekek, amennyiben nincsenek felügyelve.
• FIGYELEM: A fózóberendezes használata kozben az elérhető alkatrészek nagyon felmelegedhetnek.

Karbantartás

A terméken, illetve a csomagoláson lathato szimbólum

arra utal, hovy a termek nem kezelheto normal haztartasi hulladékként. Az artilmatlanitandó terméket megfelelo gyüjtöhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek ujrahasznosítását. Ha On gondoskodik a termek megfelelo artilmatlanitásárol, akkor ezzel hozzájárul ahhoz, hovy elkerülhetok legyenek a hulladékká valt termek nem szabályos artilmatlanitasa miatt a kornyezetre és egészségre nézve potenciálisan káros kovetkezmények. A termek ujrahasznosításával kapcsolatban a helyi onkormányzat, a haztartásihulladékgyüjtó szolgálat vagy a terméket ertekesítǒ bolt tud részletes tajékoztatással szolgánlni.

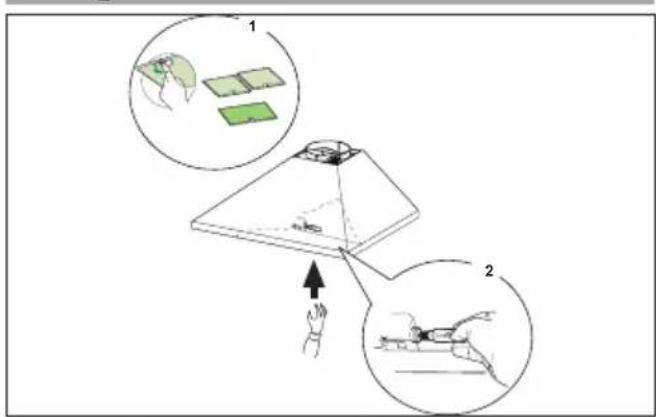

Mielott barmilyen tisztitasi vagy karbantartasi muveletre sor kerulne, fontos a keszülek kikapsolasa vagy aramtalanitasa.
- Az eloírt idóartam lejárata után tiszítsa meg és/vagy cserélje ki a szürőket (tuzveszély).

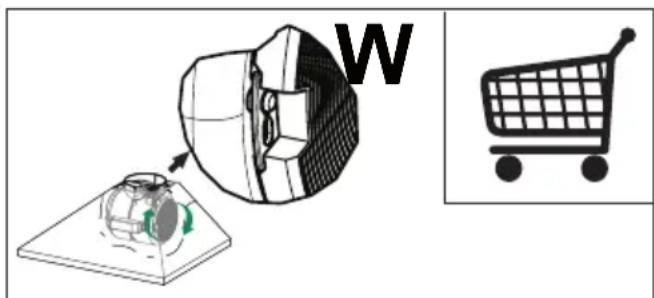

-Aktiv szenes szagszurok WAz aktiv szenes szagszuro nem moshto es nem regeneralhato,hanem kb.4 havonta vagy -nagyon intensizv hasznalateseten -ennel gyakrabban cserelendo.

• Zsírszúrök Z Mosogatógépben is tisztoihtatók, és kb. 2 havonta vagy-nagyon intenzív használat esétén -ennél gyakrabban kell a tiszti:tásukat elvegezni.

• A szagelszívó felületének tisztí-táshoz elegendo egy semleges kémhatásu mosószerrel bened-vesitett ruhat használni.

Világítás

Kezelöszervek

L Vilagítás Be-és kikapcsolja a vilagítási rendszert.

S LED Motorkapcsoló LED.

V1 Motor Be- es kikapcsolja az elszivomotort; legkisebb sebesseg a kulonosen csen-des es folyamatos legcserehez, keves fozesi goz eseten.

V2 Sebesség Közepes sebesség, ami az üzemi körülmenyek töbségéhez ajánlott, tekin-tettel a kezelt levego mennyisége és a zajsint közöttti kedvező arányra.

V3 Sebesség Legnagyobb sebesség, ami akár hosszabb idöṭartamon keresztül is alkalmas a nagymennyiségü fozési goz kezelésére.

Izzó	Elszivásí teljesítmény (W)	Csatla-kozás	Feszültseg (V) Méret (mm) ILCOS kód
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
