ZHC601X - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHC601X
Larghezza	60 cm
Consumo elettrico	200 W (max)
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Classe di isolamento	Classe I (messa a terra obbligatoria)
Distanza minima dal piano cottura	650 mm
Diametro condotto di evacuazione	120 mm minimo
Velocità di aspirazione	3 velocità (V1, V2, V3)
Illuminazione	4 lampadine E14 4 W (220-240 V)
Filtro antigrasso	Lavabile in lavastoviglie, sostituire ogni 2 mesi
Filtro al carbone	Non lavabile, sostituire ogni 4 mesi
Livello sonoro	Circa 55-65 dB(A) in base alla velocità
Peso netto	Circa 12 kg
Tipo di installazione	Fissaggio a parete o sotto mobile
Uso previsto	Domestico, evacuazione degli odori di cucina
Manutenzione delle superfici	Panno umido e detergente neutro
Indice di riparabilità	Disponibile sull'etichetta (punteggio su 10)
Informazioni ambientali	Riciclo tramite raccolta RAEE

Domande frequenti - ZHC601X ZANUSSI

A quale altezza installare la cappa sopra il piano cottura?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Rispettare questa distanza per garantire un funzionamento ottimale e sicuro.

Come pulire i filtri antigrasso?

I filtri antigrasso sono lavabili in lavastoviglie. Pulirli ogni circa 2 mesi, o più spesso in caso di uso intenso.

Quando sostituire il filtro al carbone?

Il filtro al carbone non è lavabile. Sostituirlo almeno ogni 4 mesi, o più frequentemente se si usa molto la cappa.

Che tipo di lampadina usare per l'illuminazione?

Usare lampadine E14 da 4 W e 220-240 V. Riferimento ILCOS: DRBB/F-4-220-240-E14-35/100.

Posso usare la cappa senza condotto di evacuazione?

Sì, la cappa può funzionare in modalità ricircolo con un filtro al carbone. In modalità evacuazione, il diametro del condotto deve essere di almeno 120 mm.

Come regolare la velocità di aspirazione?

Usare i tasti: V1 per velocità minima (silenziosa), V2 per velocità media, V3 per velocità massima.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzarlo. Farlo sostituire dal produttore o da un servizio di assistenza autorizzato per evitare il rischio di elettrocuzione.

La cappa è adatta a un piano cottura a gas?

Sì, ma rispettare la distanza minima di 650 mm. Se il produttore del piano cottura specifica una distanza maggiore, seguire quella.

Come pulire le superfici esterne?

Usare un panno umido con un detergente liquido neutro. Evitare prodotti abrasivi che potrebbero graffiare la superficie.

Cosa fare in caso di malfunzionamento?

Controllare prima l'alimentazione elettrica e i fusibili. Se il problema persiste, contattare il servizio di assistenza Zanussi. Non smontare l'apparecchio da soli.

MANUALE UTENTE ZHC601X ZANUSSI

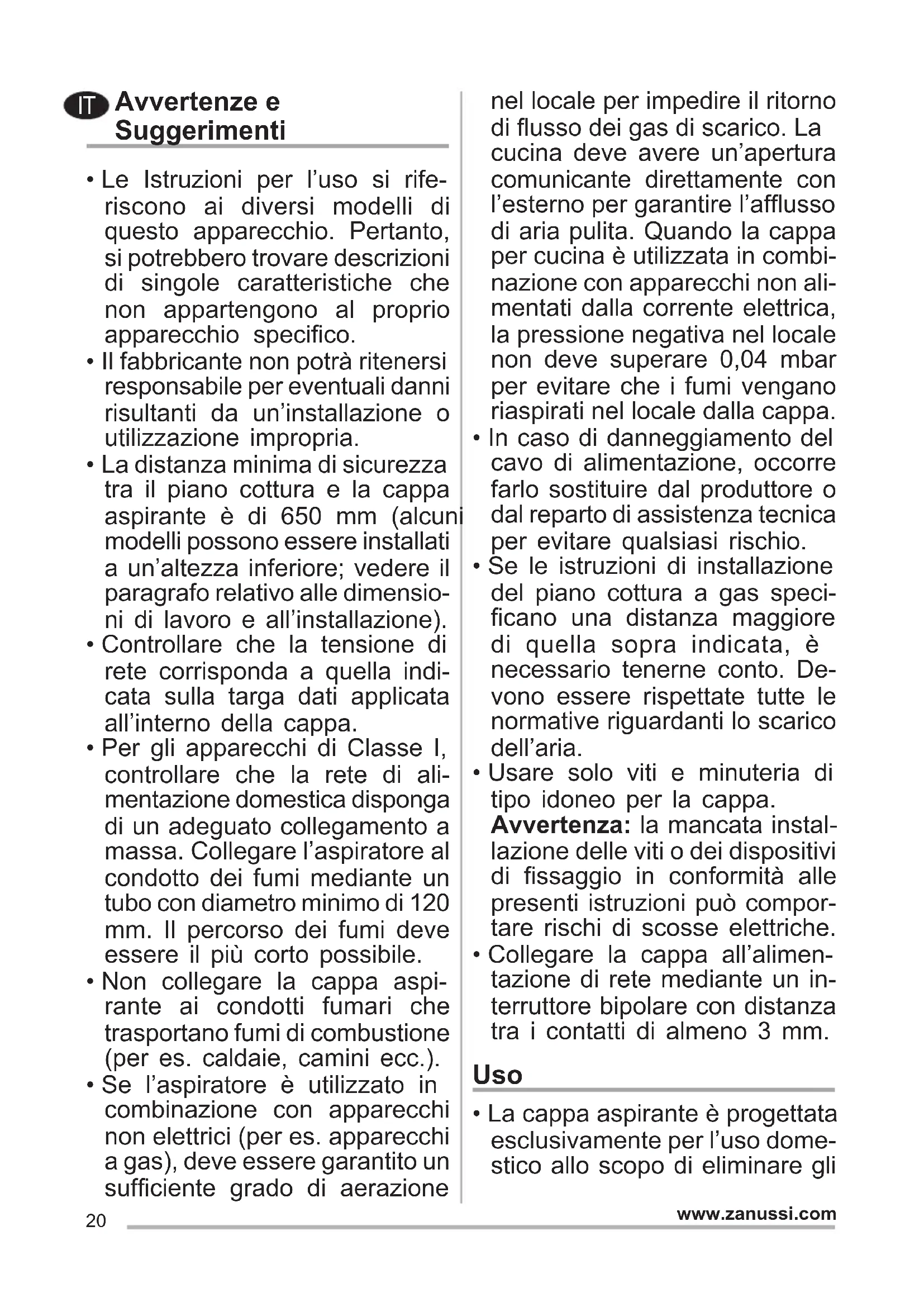

IT Avvertenze e Suggerimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un's installatione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcun modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
  Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), delve essere garantito un sufficiente grado di aerazione

nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con appearecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostuire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installmente delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui可供 tare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interrettatore bipolare con distanza tra i contatti di almeno 3mm .

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli

odoridallacucina.

Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
Non lasciare mai fiamme alte除去 la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigerla escludamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuateda bambini, a meno che non siano sorvegliati.
- "ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura".

Manutenzione

Il symbolo sul prodotto o sulla

sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

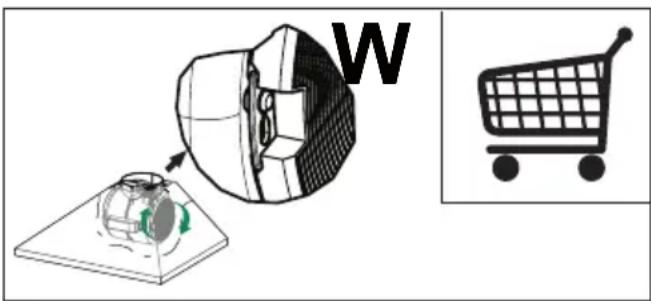

• Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito agli 4 mesi circa di utilizzo o più frequently, per un uso particolarmente intenso (W).

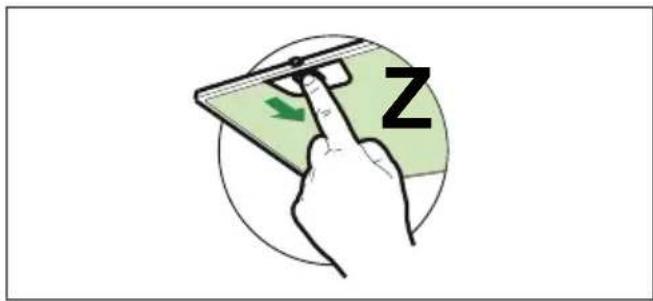

• Filtri antigrasso Z Sono lava

bilianche inlavastoviglie,e necessitano diessere lavatiocene 2 mesi circa diutilizzo o più frequently,per un usoparticolarmente intenso.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

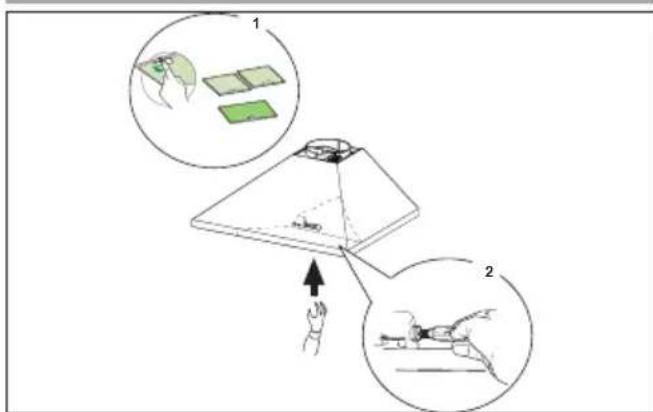

Illuminazione

Comandi

L Luci Accende e spegne l'Impianto di Illuminazione.

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, although per tempi prolongati.

Lampada	Assorbimento (W) Attacco	Voltaggio (V)	Dimensione (mm) Codice	ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220	240-E14-35/100
