ZHC601X - Capucha ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHC601X
Anchura	60 cm
Consumo eléctrico	200 W (máx)
Tensión de alimentación	220-240 V ~ 50/60 Hz
Clase de aislamiento	Clase I (toma de tierra requerida)
Distancia mínima al plano de cocción	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Velocidades de aspiración	3 velocidades (V1, V2, V3)
Iluminación	4 bombillas E14 4 W (220-240 V)
Filtro antigrasa	Lavable en lavavajillas, reemplazar cada 2 meses
Filtro de carbón	No lavable, reemplazar cada 4 meses
Nivel sonoro	Aprox. 55-65 dB(A) según velocidad
Peso neto	Aproximadamente 12 kg
Tipo de instalación	Fijación en pared o bajo mueble
Uso previsto	Doméstico, evacuación de olores de cocina
Mantenimiento de superficies	Paño húmedo y detergente neutro
Índice de reparabilidad	Disponible en etiquetado (puntuación sobre 10)
Información ambiental	Reciclaje mediante recogida RAEE

Preguntas frecuentes - ZHC601X ZANUSSI

¿A qué altura instalar la campana sobre la cocina?

La distancia de seguridad mínima entre el plano de cocción y la campana es de 650 mm. Respete esta distancia para garantizar un funcionamiento óptimo y seguro.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa son lavables en lavavajillas. Límpielos cada 2 meses aproximadamente, o más a menudo en caso de uso intenso.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón no es lavable. Reemplácelo al menos cada 4 meses, o más frecuentemente si usa mucho la campana.

¿Qué tipo de bombilla usar para la iluminación?

Use bombillas E14 de 4 W y 220-240 V. Referencia ILCOS: DRBB/F-4-220-240-E14-35/100.

¿Puedo usar la campana sin conducto de evacuación?

Sí, la campana puede funcionar en modo recirculación con un filtro de carbón. En modo evacuación, el diámetro del conducto debe ser de al menos 120 mm.

¿Cómo ajustar la velocidad de aspiración?

Use los botones: V1 para velocidad mínima (silenciosa), V2 para velocidad media, V3 para velocidad máxima.

¿Qué hacer si el cable de alimentación está dañado?

No lo use. Haga que lo reemplace el fabricante o un servicio posventa autorizado para evitar riesgo de electrocución.

¿La campana es adecuada para una cocina a gas?

Sí, pero respete la distancia mínima de 650 mm. Si el fabricante de la cocina especifica una distancia mayor, siga esa.

¿Cómo limpiar las superficies exteriores?

Use un paño húmedo con detergente líquido neutro. Evite productos abrasivos que puedan rayar la superficie.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero la alimentación eléctrica y los fusibles. Si el problema persiste, contacte el servicio posventa de Zanussi. No desmonte el aparato usted mismo.

MANUAL DE USUARIO ZHC601X ZANUSSI

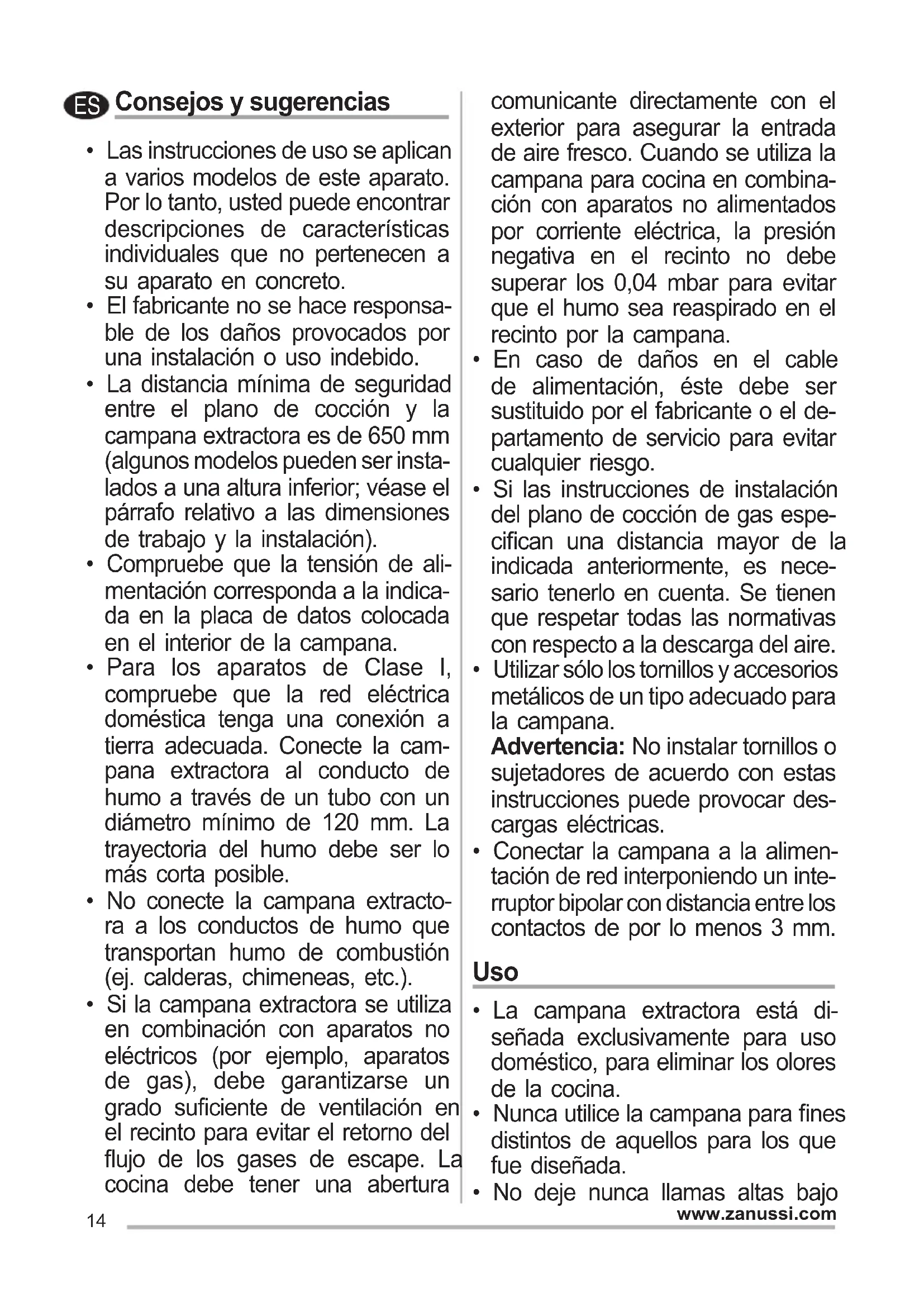

ES Consejos y sugerencias

Las instrucciones de uso se aplican a various modelos de este aparato. Por lo tanto, usted可以选择 encontrar descricciones de caracteristicas individuales que no pertenecen a su aparato en concreto.
- El fabricante no se hace responsable de los días provocados por una instalación o uso indebido.
- La distancia minima de seguridad entre el plano de coccción y la campana extractor es de 650 mm (algunos modelos peuvent ser instalados a una alta inferior; VEASE el párrafo relativo a las dimensiones de trabajo y la instalación).
- Compruebe que la tension de alimentación corresponda a la indicada en la placá de datos colocada en el interior de la campana.
- Para los aparatos de Clase I, compruebe que la red electrica domesticaonga una conexión a tierra adecuada. Conecte la campana extractor al conducto de humano a工程技术 de un tubo con un diametro minimo de 120 mm. La trayectoria del humano debe ser lo más tarda possible.
- No conecte la campana extractor a los conductos de humano que transportan humano de combustion (ej. calderas, chimeneas, etc.).
- Si la campana extractora se usa en combinación con aparatos no electricos (por exemple, aparatos de gas), deben garantizarse un grado suficiente de ventilación en el recinto para estar el returno del flujo de los gases de escape. La cucina deben tener una abertura

comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se usa la campana para cocina en combinacion con aparatos no alimentados por corriente electrica, la presion negativa en el recinto no debesuperar los 0,04 mbar para evaporar que el homo sea reaspirado en el recinto por la campana.

• En caso de danos en el cable de alimentacion, este debe ser sustituido por el fabricante o el departamento de service para evaporarequalquier risgo.
• Si las instrucciones de instalacion del plano de cocccion de gas especifican una distancia mayor de laindicada anteriormente, es necessario tenerlo en cuenta. Se tiene que Respectar todas las normativas con怀着 a la descarga del aire.
• Utilizar solo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones peuvent provocar descargas electricas.

• Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractor está disnada exclusivamente para uso dométrico, para eliminar los olores de la cucina.
• Nunca utilizes la campana para fineskestintos de aquellos para los quefue disença.
• No deja nunca llamas altas bajo

la campana cuando está en func-. tionamento.

• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientente de cocccion, asegurandose de que no时代的 a los lados.
  Las freidoras deben ser controladas continually durante su uso: el aceite recalentado pueda incendiarse.
• No realice flambeados bajo la campana: seoulda producir un incendio.
• Este aparato pueda ser Usedo por niños de edad no inferior a 8 años y por personas con reduidas capacities psicológicas, fisicas y sensoriales o con experiencia o conocimiento inadequados, siempre que estén cuidadosamente supervisados einstruidos sobre como utiliser de forma segura el equipo y lospeligos queesto implica. Asegúrese de que los niños no juguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que Sean supervisados.
• ATENCION: las partes accesibles peuvent calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho domésico normal. El producto a eliminar se debelearvar a un centro de recogida apropiado para el reciclado de equipos electricos y electrónicos. Mediente la elimina

ción de este producto de manera apropiada, se contribuye aatar consecuencias negativas para el medio ambiente y para la salute, que pudieran derivarse de una eliminación inadequada del producto. Para Obtener informaciones más detalladas sobre el reciclaje de este producto, ponserse en contacto con el ayuntimiento, el servicios local de eliminación de desechos o la tienda donde se compró el producto.

• Apague o desconecte el aparato de la red electrica antes de cualquier operación de limpieza o mantenimiento.
• Limpie y/o reemplace los filtros afterwards del periodo de tiempo yyyypecified (peligro de incendio).

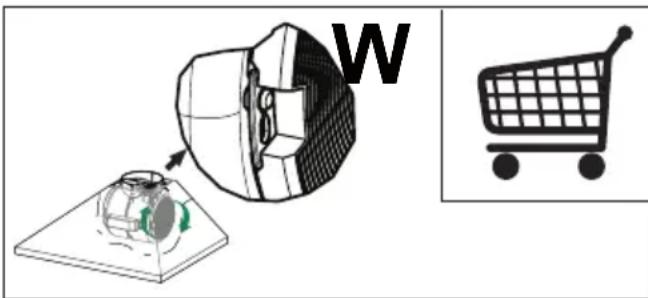

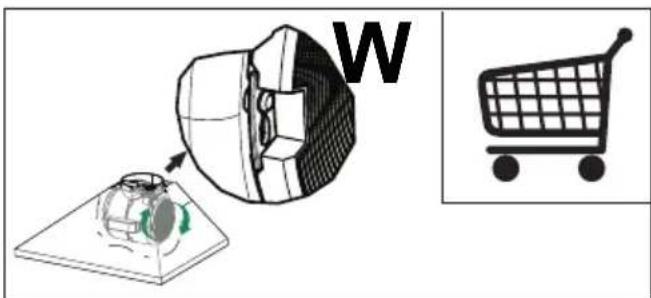

• Filtros antiolor W No se pueda lavar ni regenerar, se debenCambiar cada 4 mesos o mas a dato si su uso es muy intenso.

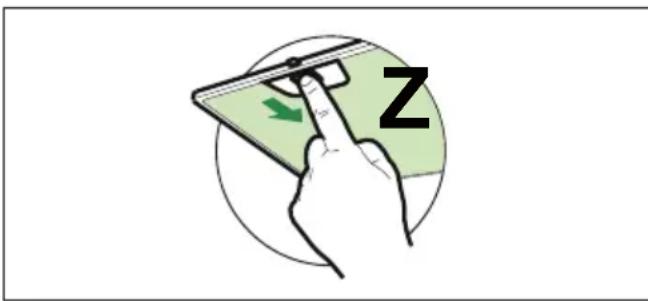

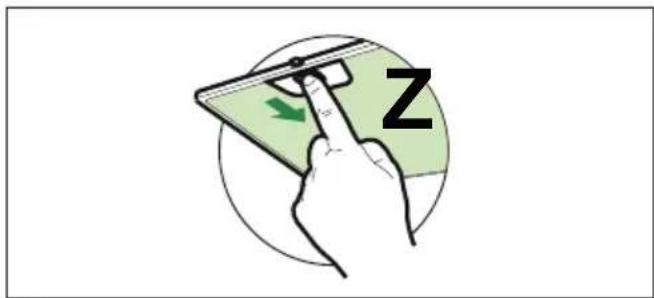

• Filtros antigrasa Z Se pueda lavar en el lavavajillas yrequireen un lavado cada 2meses aproximamente o más a dato si su uso es muy intenso.

• Para limpar las superficies de la

campana es suficiente utiliser un trapo mojado y detergente liquido neutro.

Mandos

L Luces Enciende y apaga la instalacion de iluminacion.
S Led Led de encendido motor.
V1 Motor Enciende y apaga el motor de aspiracion a velocidad minima, adequada para un recambio de aire continuo particulamente silencioso, cuando hay poco vapeores de cocción.
V2 Velocidad Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y nivel de ruido.
V3 Velocidad Velocidad Tmaxima, indicada para hacer frete a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Iluminación

Lámpara	Consumo de energia (W)	Casquillo Voltaje (V) Dimensión (mm)		Código ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-35/100
