ZHC601X - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHC601X
Bredd	60 cm
Strömförbrukning	200 W (max)
Matningsspänning	220-240 V ~ 50/60 Hz
Isoleringsklass	Klass I (jordning krävs)
Minsta avstånd från spis till fläkt	650 mm
Diameter avloppsrör	minst 120 mm
Sugstyrkor	3 hastigheter (V1, V2, V3)
Belysning	4 lampor E14 4 W (220-240 V)
Fettfilter	Diskmaskinssäkert, byt varannan månad
Kolfilter	Ej tvättbart, byt var fjärde månad
Ljudeffektnivå	Ca 55-65 dB(A) beroende på hastighet
Nettovikt	Cirka 12 kg
Installationstyp	Vägg- eller underskåpsmontering
Avsedd användning	Hushållsbruk, avlägsnande av matlagningslukter
Ytunderhåll	Fuktig trasa och neutralt rengöringsmedel
Reparerbarhetsindex	Finns på etiketten (poäng av 10)
Miljöinformation	Återvinning via WEEE-insamling

Vanliga frågor - ZHC601X ZANUSSI

På vilken höjd ska fläkten installeras ovanför spisen?

Minsta säkerhetsavstånd mellan spisen och fläkten är 650 mm. Respektera detta avstånd för optimal och säker drift.

Hur rengör man fettfiltren?

Fettfiltren är diskmaskinssäkra. Rengör dem ungefär varannan månad, eller oftare vid intensiv användning.

När ska man byta kolfilter?

Kolfiltret är inte tvättbart. Byt det minst var fjärde månad, eller oftare om du använder fläkten mycket.

Vilken typ av lampa ska användas för belysningen?

Använd E14-lampor på 4 W och 220-240 V. ILCOS-referens: DRBB/F-4-220-240-E14-35/100.

Kan jag använda fläkten utan avloppsrör?

Ja, fläkten kan fungera i recirkulationsläge med ett kolfilter. I evakueringsläge måste rörets diameter vara minst 120 mm.

Hur ställer man in sugstyrkan?

Använd knapparna: V1 för lägsta hastighet (tyst), V2 för medelhastighet, V3 för maximal hastighet.

Vad gör jag om nätsladden är skadad?

Använd den inte. Låt den bytas ut av tillverkaren eller auktoriserad service för att undvika risk för elstöt.

Är fläkten lämplig för en gasspis?

Ja, men respektera minimiavståndet på 650 mm. Om spistillverkaren anger ett större avstånd, följ det.

Hur rengör man ytterytorna?

Använd en fuktig trasa med neutralt flytande rengöringsmedel. Undvik slipande produkter som kan repa ytan.

Vad gör man vid funktionsstörning?

Kontrollera först strömförsörjningen och säkringarna. Om problemet kvarstår, kontakta Zanussis kundtjänst. Demontera inte apparaten själv.

BRUKSANVISNING ZHC601X ZANUSSI

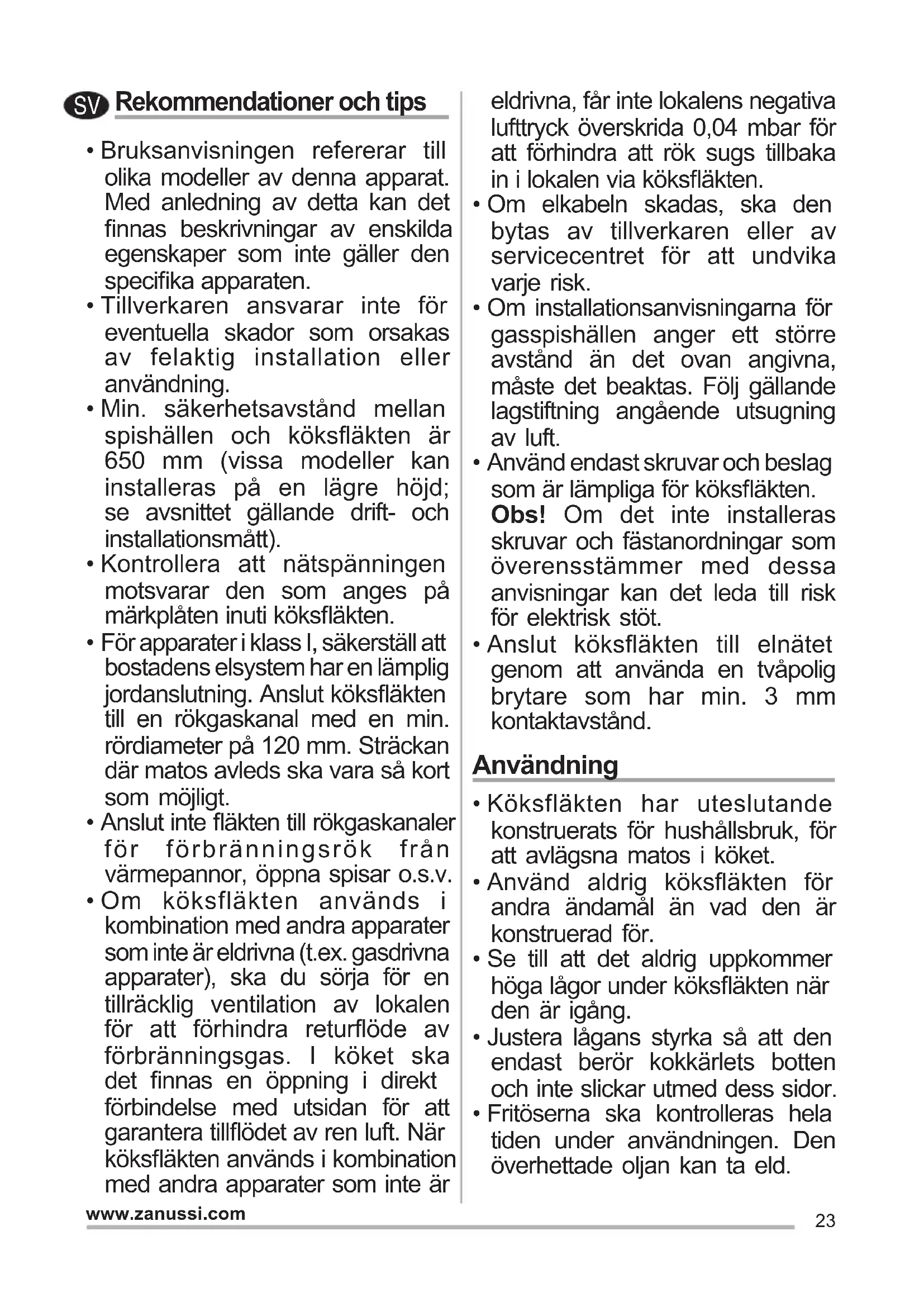

SV Rekommendationer och tips

Bruksanvisningen refererar till olika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.
- Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
Min. sakerhetsavstand mellanspishallen och koksflakten ar650 mm (vissa modeller kaninstalleras pa en lagre hojd;se avsnittet gallande drift- och installationsmatt).
- Kontrollera att natspaffeningen motsvarar den som anges pa markplaten inuti koksfläkten.
- För apparater i klass I, sakerställ att bostadens elsystem har en lámplig jordanslutting. Anslut köksfläkten till en rökgaskanal med en min. rörddiameter på 120 mm. Sträckan)där matos avleds ska vara sökt som möjigt.
- Anslut inte fläkten till rökgaskanaler für Förbränningsrök fran värmeppannor, öppna spisar o.s.v.
- Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), sku du söra for entillräcklig ventilation av lokalen for att forhindra returflöde av Förbränningsgas. I koket skadet finnas en öppning i direkt forbindelse med utsidan for att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte ä

eldrivna, fär inte lokalens negativa Lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas,cka den bytas av tillverkaren uller av servicecentret for att undvika varje risk.
• Om installationsanvisningarna for gasspishällen anger att större avstand an det ovan angivna, maste det beaktas. Folj gällande lagstiftning angäende utsugning av luft.
• Använd endast skruvar och beslag som ar lämpiga für köksfläkten. Obs! Om det inte installeras skruvar och fällanordninger som overensstämmer med dessa anvisningar kan det leda till risk För elektrisk stöt.
  Anslut koksfläkten till elnätet genom att använda en tvapolig brytare som har min. 3 mm kontaktavständ.

Användning

Köksfläkten har uteslutende konstruerats for hushållsbruk, for att avlågsna matos i koket.
Använd aldrig koksfläkten for andra andamål an vad den ar konstruerad for.
- Se till att det aldrig uppkommer hoga lagor under koksflakten när den ar igang.
- Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
Fritoserna ske kontrolleras hela tiden under anvandningen. Den overhettade oljan kan ta eld.

• Flambera inte under köksfläkten. Det finns risk För eldsvåda.
  Denna apparat fär användas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhetller kunskap om hur den används, under forutsätting att de overvakas av naggon som kan ansvara for deras sakerhet ull som har lart dem hur apparaten används på att saker tätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barnutan tillsyn av en vuxen.
• VARNING! De atkomliga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhäll

• Symbolen à apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bö du kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.
• Stäng av eller fränkoppla apparaten

frän elnätet fore rengöring eller underhäll.

• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).

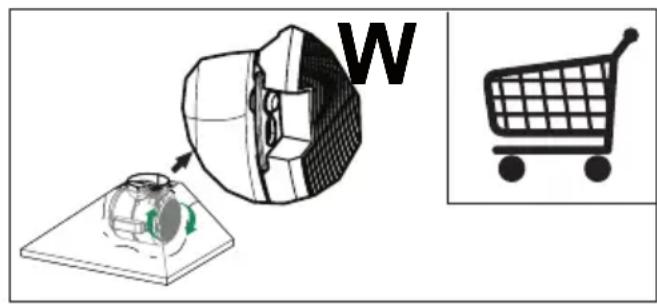

• W Luktfiltret med aktivt kol kan inte diskas eller regenereras, det ska bytas after 4 manaders användning cirka aller oftare vid speziellt intensiv användning.

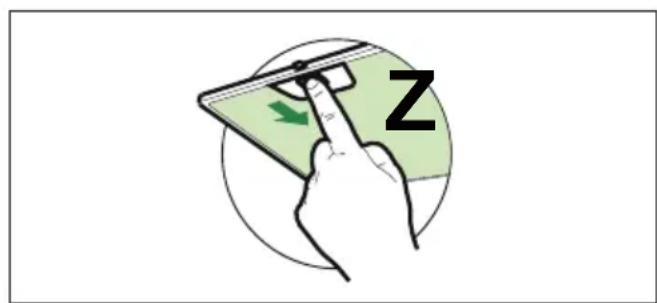

• Fettfiltren Z kan även diskas i diskmaskin, de sca diskas varannan manad eller oftare vid speciellt intensiv användning.

• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Kommandon

L Tander och släcker belysningen
S Motor i drift
V1 Starta och stoppa motom, somt startar en en tyst minimum gang
V2 Startar medium effekten, den basta ljud och effekt niva for matlagning
V3 Startar max effekten, som används vid kraftigt osande matframställning

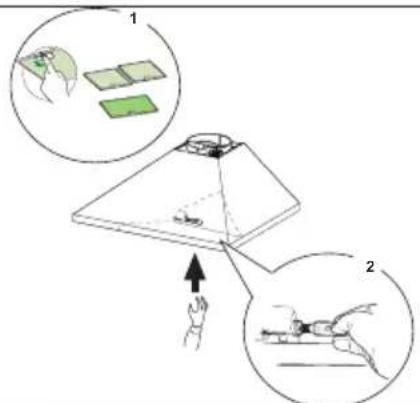

Belsning

Lampa Förbrukning (W) Sockel Spänning (V) Mätt (mm) ILCOS art.nr
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
