ZHC601X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHC601X
Breite	60 cm
Stromverbrauch	200 W (max)
Netzspannung	220-240 V ~ 50/60 Hz
Isolationsklasse	Klasse I (Erdung erforderlich)
Mindestabstand Kochfeld	650 mm
Durchmesser Abluftrohr	mindestens 120 mm
Saugstufen	3 Stufen (V1, V2, V3)
Beleuchtung	4 Lampen E14 4 W (220-240 V)
Fettfilter	Spülmaschinengeeignet, alle 2 Monate ersetzen
Aktivkohlefilter	Nicht spülbar, alle 4 Monate ersetzen
Geräuschpegel	ca. 55-65 dB(A) je nach Stufe
Nettogewicht	ca. 12 kg
Installationsart	Wandmontage oder Unterbaumontage
Verwendungszweck	Haushalt, Abführung von Küchengerüchen
Oberflächenpflege	Feuchtes Tuch und mildes Reinigungsmittel
Reparierbarkeitsindex	Verfügbar auf Kennzeichnung (Wertung von 10)
Umweltinformationen	Recycling über WEEE-Sammlung

Häufig gestellte Fragen - ZHC601X ZANUSSI

In welcher Höhe sollte die Dunstabzugshaube über dem Herd installiert werden?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt 650 mm. Halten Sie diesen Abstand ein, um einen optimalen und sicheren Betrieb zu gewährleisten.

Wie reinigt man die Fettfilter?

Die Fettfilter sind spülmaschinengeeignet. Reinigen Sie sie etwa alle 2 Monate, bei starker Nutzung häufiger.

Wann sollte der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar. Ersetzen Sie ihn mindestens alle 4 Monate, bei starker Nutzung öfter.

Welcher Lampentyp wird für die Beleuchtung verwendet?

Verwenden Sie E14-Lampen mit 4 W und 220-240 V. ILCOS-Referenz: DRBB/F-4-220-240-E14-35/100.

Kann ich die Dunstabzugshaube ohne Abluftrohr verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb mit einem Aktivkohlefilter betrieben werden. Im Abluftmodus muss der Rohrdurchmesser mindestens 120 mm betragen.

Wie stelle ich die Saugstufe ein?

Verwenden Sie die Tasten: V1 für minimale Stufe (leise), V2 für mittlere Stufe, V3 für maximale Stufe.

Was tun, wenn das Netzkabel beschädigt ist?

Nicht verwenden. Lassen Sie es vom Hersteller oder einem autorisierten Kundendienst ersetzen, um Stromschlaggefahr zu vermeiden.

Ist die Dunstabzugshaube für einen Gasherd geeignet?

Ja, aber halten Sie den Mindestabstand von 650 mm ein. Wenn der Herdhersteller einen größeren Abstand angibt, befolgen Sie diesen.

Wie reinigt man die Außenflächen?

Verwenden Sie ein feuchtes Tuch mit einem milden Flüssigreiniger. Vermeiden Sie Scheuermittel, die die Oberfläche zerkratzen könnten.

Was tun bei einer Störung?

Überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Zanussi-Kundendienst. Zerlegen Sie das Gerät nicht selbst.

BEDIENUNGSANLEITUNG ZHC601X ZANUSSI

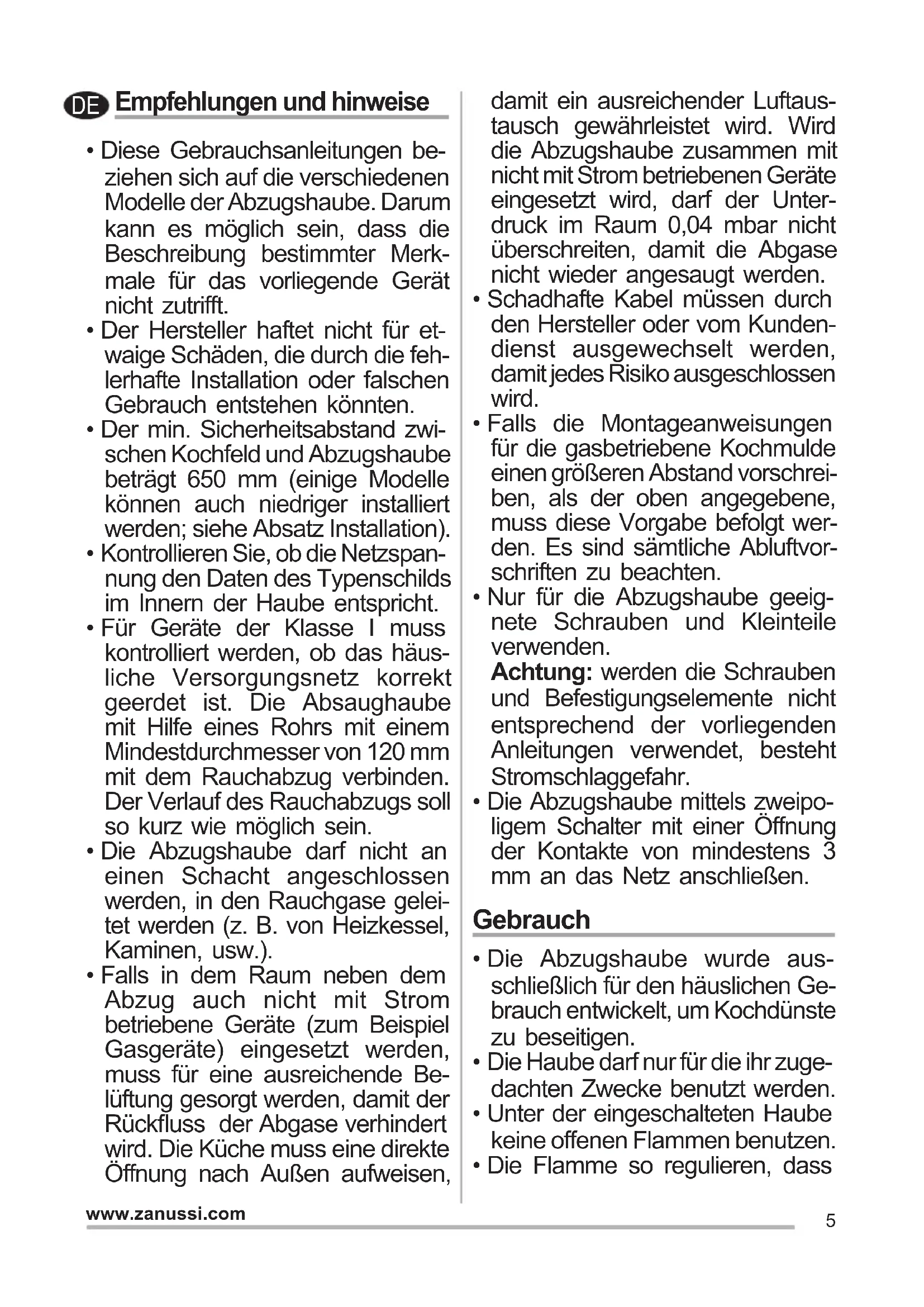

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlherfte Installation oder falschen Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modele können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das hausliche Versorgungsnetz korrekt geerdet ist. Die Absaughabe mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaubearfndnacht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B.von Heizkessel, Kaminen, usw.).
• Falls in dem Raum darüber dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Kuche muss eine direkte Öffnung nach Außen aufweisen,

dämit ein ausreichender Luftaus-tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräteingesetzt wird, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
- Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.
- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgrt werden. Es sind sümmtliche Abluftvorschriften zu beachten.
Nur fur die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
Die Abzugshaube mittels zweipolgem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearf nur fur die ihr zugedachtenZweckebenutzterwen.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass

sie nicht über den Boden des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling

dieses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss these ausgeschelt und spannungsls gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

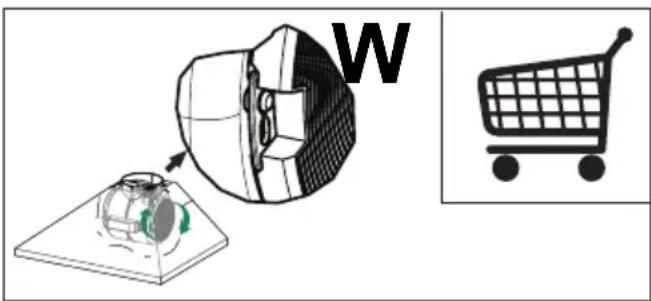

• Geruchsfilter W Sie können weder gewaschen noch wie-dervendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früiger auszubauschen.

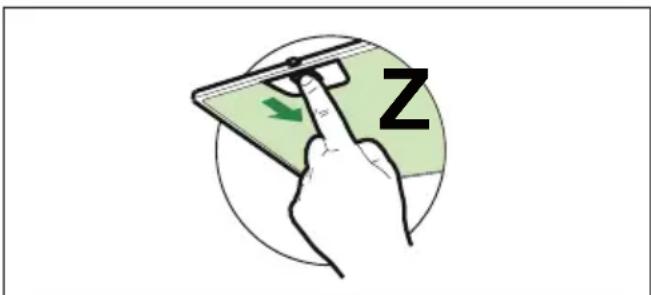

• FettfilterZ Siemüssennach2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulern möglich ist.

• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Bedienelemente

L Beleucht. Schaltet die Beleuchtung ein und aus.

S Led Betriebsanzeigelampe.

V1 Motor Schaltet den Geblasemotor mit minima ler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonderss leisen Lufttaustausch bei geringer Kochdunstent wicklung geeignet.

V2 Geschw.Mittlere

Gebäsestufe, eignet sich aufgrund des gutten Verhältnisses zwischen Fördervolumen und Gerauschentwicklung für die meisten Anwendungssituationen.

V3 Geschw.Hochste

Gebäsestufe, eignet sich für starke Koch-dunstentwicklung, auch über langere Zeit hin.

Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
	4 E14 220 - 240 107	x 37 DRBB/F-4-220-240-E14-35/100
