HASZNÁLATI ÚTMUTATÓ HWJ7510R SAMSUNG

BIZTONSÁGI ELŐÍRÁSOK

AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE. FIGYELEM FESZÜLTSÉG ALA TT! NE NYISSA K I A BURKOLATOT!A szimbólum azt jelzi, hogy nagyfeszültség van jelen a készülék belsejében. Veszélyes hozzáérni a készülék belsejének bármely részéhez.Ez a szimbólum azt jelzi, hogy a készülékhez a kezelésre és karbantartásra vonatkozó fontos dokumentációkat mellékeltünk.II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre.Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit. FIGYELMEZTETÉS : A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.FIGYELEM : AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.

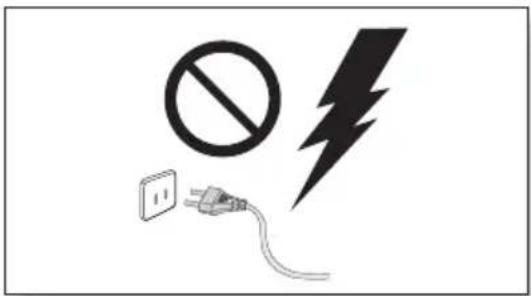

• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.FIGYELEM

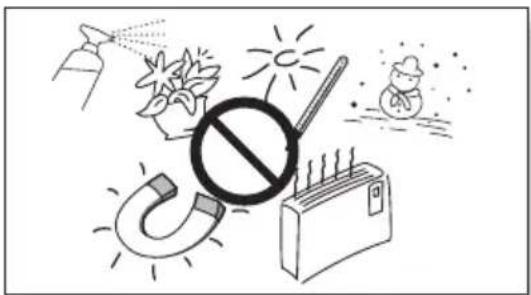

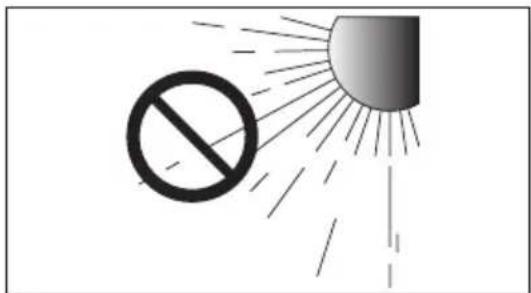

• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.kezdeti lépések3 HUN

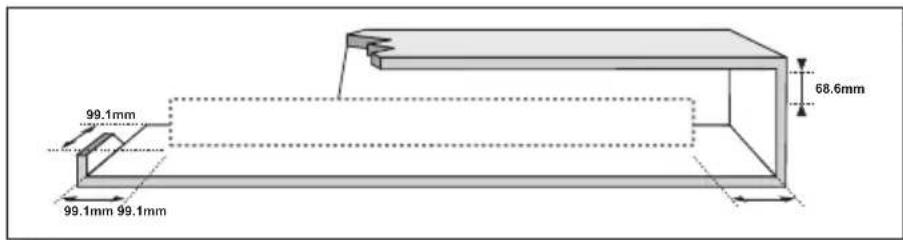

99.1mm Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket. Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet. Ne tegye ki a készüléket közvetlen napfénynek vagy hőforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket. Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje. VIGYÁZAT, NE NYELJE LE AZ ELEMET, VEGYI BELSŐ SÉRÜLÉST OKOZ. [A mellékelt távirányító] Ez a termék egy gombelemet tartalmaz. A gombelem a lenyelése esetén súlyos belső sérüléseket okoz 2 órán belül, és halálhoz is vezethet. Tartsa az új és a használt elemeket gyermekektõl távol. Ha az elemtartó nem zárható be megfelelően, hagyja abba az eszköz használatát, és tartsa gyermekektõl távol. Ha úgy gondolja, lenyelték az elemet, azonnal forduljon orvoshoz.54

2 Biztonsági óvintézkedések 5 A mellékelt tartozékok 6 A KÉSZÜLÉK BEMUTATÁSA 6 Felső/Első Panel 7 Hátsó/Alsó panel 8 A távvezérlő

10 A Soundbar telepítése 10 A rögzítőbilincs felszerelése a falra 14 A Soundbar elhelyezése egy televízióállványra. 16 A Soundbar felszerelése szabadon álló egységként 16 A rögzítődrót összeszerelése 17 CSATLAKOZÁSOK 17 A subwoofer csatlakoztatása 19 Csatlakoztatás TV-hez 19 TV SoundConnect 20 Csatlakoztatás TV-hez HDMI (Digitális) kábellel 20 Csatlakozás televízióhoz Digitális Optikai Kábellel 21 Csatlakozás külső eszközökhöz 21 HDMI kábel 22 Optikai vagy analóg audiokábel 23 A KÉSZÜLÉK FUNKCIÓI 23 Bemeneti mód 24 Bluetooth 26 A Multiroom Alkalmazás használata 28 A Network Standby On funkció használata 29 Szoftverfrissítés

32 Műszaki adatok ● Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől. ● Adminisztrációs költséget számíthatunk fel, ha (a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). (b) a készüléket javítóműhelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). ● A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.5 HUN

A HASZNÁLATI ÚTMUTATÓ ELOLVASÁSA ELŐTT Az útmutató elolvasása előtt vegye figyelembe az alábbi figyelmeztetéseket. + Az útmutatóban használt ikonok Ikon Kifejezés MeghatározásFigyelemOlyan helyzet, ahol egy funkció nem működik, vagy a beállítások törlődnek.MegjegyzésTippek vagy javaslatok a funkciók használatához.Ellenőrizze az alábbi tartozékok meglétét.Távirányító / Lítium Elem (3V : CR2032)Tápkábel : 2 db AC/DC adapterSzorítódrót Fali konzol 1 tartócsavar : 4 db2 tartócsavar : 4 db Tartó rögzítés Tartóláb : 3 db ● A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.76 A KÉSZÜLÉK BEMUTATÁSA

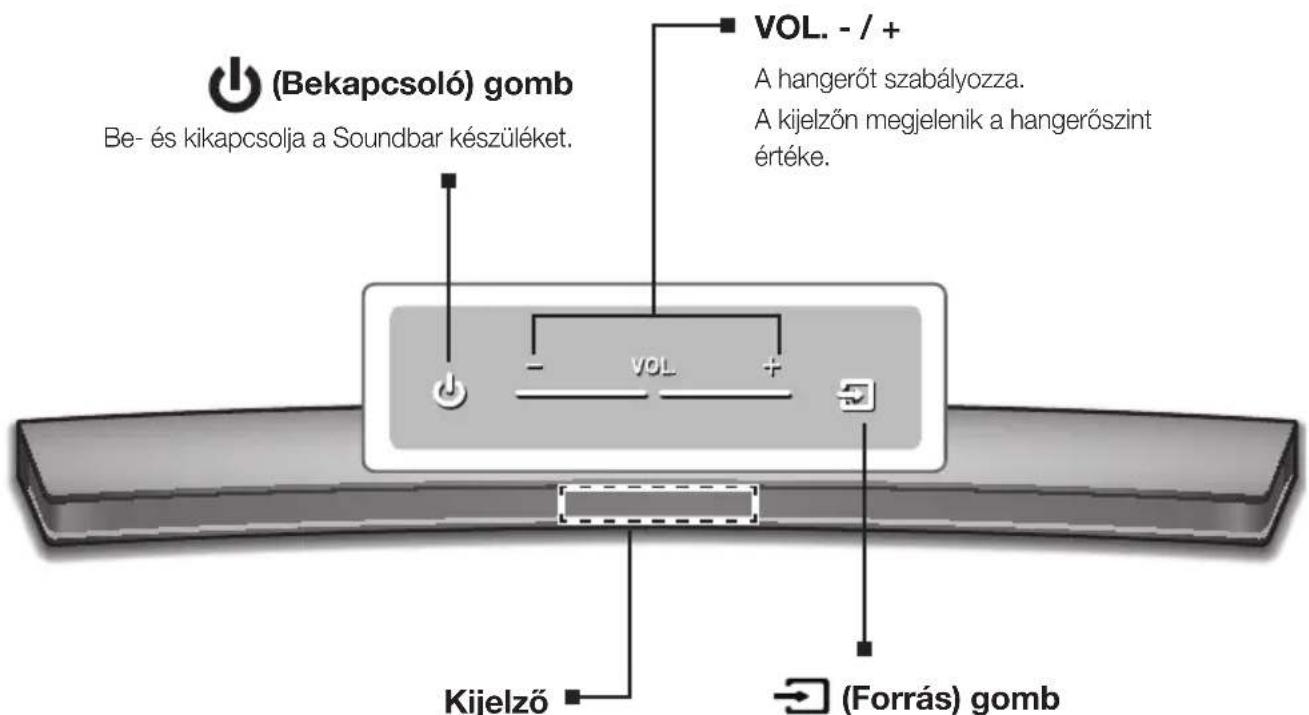

(Bekapcsoló) gomb Be- és kikapcsolja a Soundbar készüléket. VOL. - / + A hangerőt szabályozza. A kijelzőn megjelenik a hangerőszint értéke. Kijelző A zenehallgatási módot jelzi. (Forrás) gomb A D.IN, AUX, HDMI, BT, TV bemenetek kiválasztása. ● Ha a készülék bekapcsolt állapotában több mint 3 másodpercre lenyomja a gombot, az (Némítás) gombként viselkedik. A kilépéshez a (Némítás) gomb funkcióból nyomja le újra a gombot több mint 3 másodpercre. ● A készülék tisztításához húzza ki a dugót a konnektorból, és törölje le a készüléket puha, száraz ruhával. Mivel az alumínium elektrosztatikus anyag, statikus kisülés léphet fel. ● Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik. ● A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal. ● Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában. a készülék bemutatása7 HUN A KÉSZÜLÉK BEMUTATÁSA

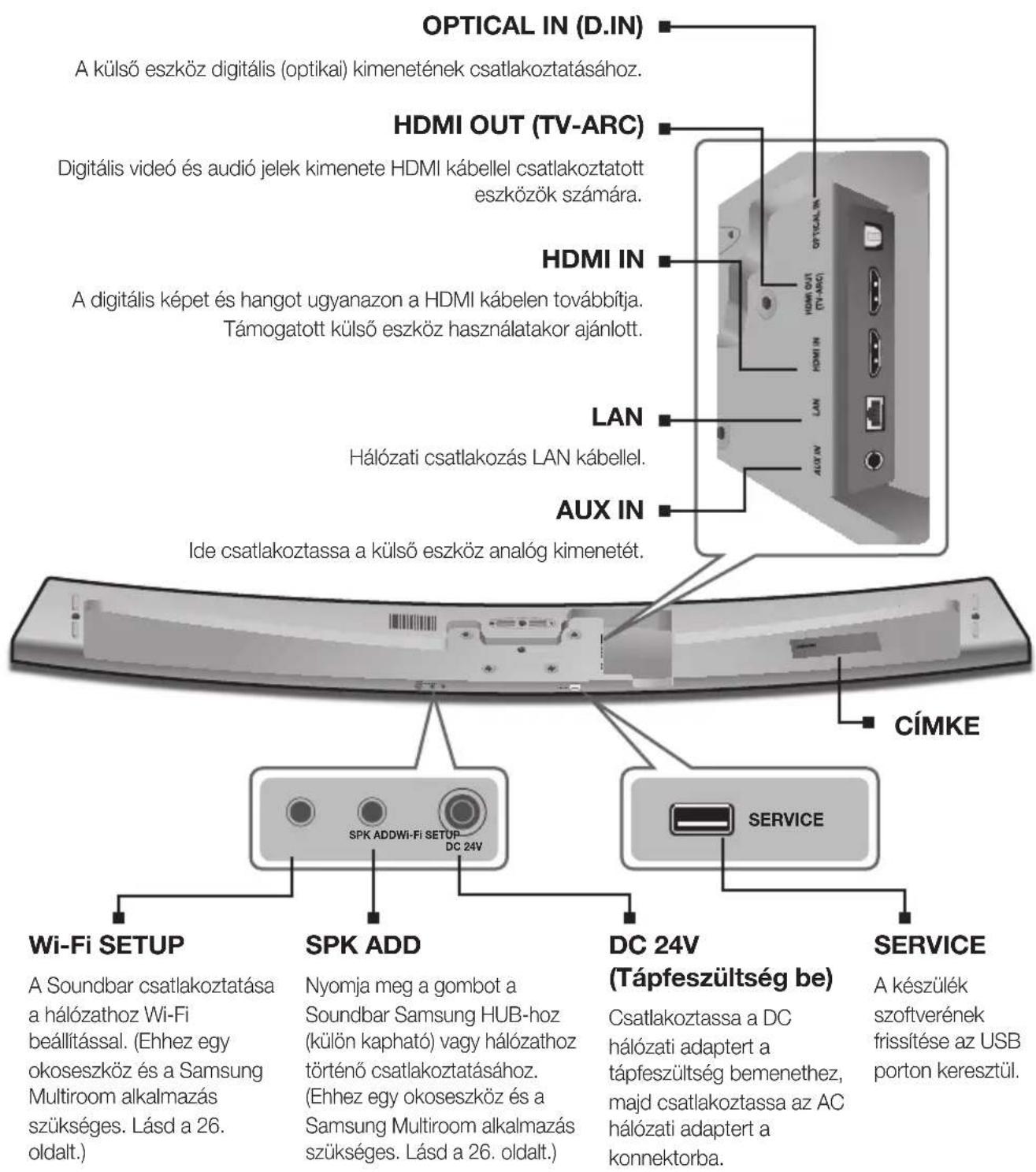

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICESPK ADDWi-Fi SETUPDC 24VSPK ADDWi-Fi SETUPDC 24VSERVICE DC 24V (Tápfeszültség be) Csatlakoztassa a DC hálózati adaptert a tápfeszültség bemenethez, majd csatlakoztassa az AC hálózati adaptert a konnektorba. SPK ADD Nyomja meg a gombot a Soundbar Samsung HUB-hoz (külön kapható) vagy hálózathoz történő csatlakoztatásához. (Ehhez egy okoseszköz és a Samsung Multiroom alkalmazás szükséges. Lásd a 26. oldalt.) Wi-Fi SETUP A Soundbar csatlakoztatása a hálózathoz Wi-Fi beállítással. (Ehhez egy okoseszköz és a Samsung Multiroom alkalmazás szükséges. Lásd a 26. oldalt.) SERVICE A készülék szoftverének frissítése az USB porton keresztül. OPTICAL IN (D.IN) A külső eszköz digitális (optikai) kimenetének csatlakoztatásához. HDMI OUT (TV-ARC) Digitális videó és audió jelek kimenete HDMI kábellel csatlakoztatott eszközök számára. HDMI IN A digitális képet és hangot ugyanazon a HDMI kábelen továbbítja. Támogatott külső eszköz használatakor ajánlott. AUX IN Ide csatlakoztassa a külső eszköz analóg kimenetét. LAN Hálózati csatlakozás LAN kábellel. CÍMKE ● Az AC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza. ● Ne csatlakoztassa a készüléket a konnektorba, amíg az összekötő kábeleket nem csatlakoztatta. ● Győződjön meg arról, hogy az AC/DC adapter vízszintesen helyezkedik-e el egy asztalon vagy a padlón. Ha az AC/DC adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.98 A KÉSZÜLÉK BEMUTATÁSA

Anynet+ Nyomja meg az Anynet+ gombot az Anynet+ funkció be- és kikapcsolásához. (Alapértelmezés: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK vagy OFF - ANYNET+ / ON - POWER LINK). Az Anynet+ funkció lehetővé teszi a Soundbar irányítását egy Anynet+-kompatibilis Samsung TV távirányítójával. A Soundbar készüléknek HDMI kábellel kell csatlakoznia a TV-hez.

• Auto Power Link Szinkronizálja a Soundbar-t optikai kapcsolattal az Optical aljzaton keresztül, így automatikusan bekapcsol a TV bekapcsolásakor. (lásd a 21. oldalt) A Auto Power Link funkció csak a D.IN módban érhető el. A Wi-Fi SETUP funkciót bekapcsolhatja a távirányító Anynet+ gombjának több, mint 7 másodpercig tartó nyomva tartásával is. Ismétlés Az ismétlés funkció csak a telefonon vagy a Samsung Multiroom alkalmazás DMS programjában található zeneszámok visszajátszásakor érhető el. OFF - REPEAT : Ismételt lejátszás megszakítása. TRACK - REPEAT : Adott szám lejátszása ismétlődően. ALL - REPEAT : Folyamatosan ismétli az összes számot. Némítás A hangerő 0-ra állítható egy gomb megnyomásával. Újbóli megnyomására a hang a korábbi szintre áll vissza. SOURCE Nyomja meg a TV-hez csatlakoztatott jelforrás kiválasztásához. Ugrás Előre Ha több fájl van az éppen lejátszott eszközön, és megnyomja a ] gombot, a következő fájl kerül kiválasztásra. SOUND CONTROL Nyomja meg a TREBLE, BASS vagy a AUDIO SYNC funkció kiválasztásához. Majd a [, ] gombokkal állítsa be a TREBLE és BASS hangszínt -3 ~ +3 között. Nyomja le az SOUND CONTROL gombot 5 másodpercre a hang beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz és 10KHz kiválaszthatók és beállíthatók -6 és +6 között. Ha a Soundbar digitális TV-hez csatlakozik, és a kép elcsúszik a hanghoz képest, az SOUND CONTROL gombokkal szinkronba hozható a kép és a hang. Az audió késleltetési ideje a

gombokkal 0 ms ~ 300 ms között állítható be. TV módban és BT módban az Audio Sync funkció lehet, hogy nem érhető el. ● Használja a TV távirányítóját a TV-hez.9 HUN A KÉSZÜLÉK BEMUTATÁSA STREAMING MUSIC A STREAMING MUSIC gomb megnyomásával internetes rádiót hallgathat. A gomb többszöri megnyomásával a Soundbar átvált a következő alapértelmezett állomásra, végighaladva a 3 alapértelmezett állomáson. A STREAMING MUSIC funkció használatához hálózati kapcsolatra van szükség. (lásd a 28. oldalt) DRC (Dynamic Range Control) * Dinamikai tartomány beállítása Dolby Digital. A STREAMING MUSIC gomb lenyomva tartásával válthat a DRC (Dynamic Range Control) funkció ON és OFF állapota között. WOOFER Nyomja meg a WOOFER gombot. Majd a

gombokkal állítsa be a mélyhangsugárzó hangerejét -12, -6 ~ +6 között. A SPK ADD funkciót bekapcsolhatja a távirányító WOOFER gombjának több, mint 5 másodpercig tartó nyomva tartásával is. SOUND A Térhatású Hang mélységet és térérzetet ad a hangnak.

SOUND gomb többszöri megnyomásával válthat a Térhatású Hang beállításai között : ON - SURROUND SOUND, OFF - SURROUND SOUND Hangerő A készülék hangerejét állítja be. Bekapcsoló Be- és kikapcsolja a Soundbar készüléket. SOUND EFFECT 6 hangzás közül választhat: STANDARD (Eredeti Hang), MUSIC, CLEAR VOICE, SPORTS, MOVIE és NIGHT MODE - a hallgatni kívánt tartalomtól függően. Az eredeti hang hallgatásához válassza a STANDARD módot. Lejátszás/Szünet A lejátszás ideiglenes leállításához nyomja meg a p gombot. A p gomb újbóli megnyomásával játssza le a kiválasztott fájlt. Ugrás Vissza Ha több fájl van az éppen lejátszott eszközön, és megnyomja a [ gombot, az előző fájl kerül kiválasztásra. ELEMEK BEHELYEZÉSE A TÁVIRÁNYÍTÓBA

1. A távirányító fedelét egy

megfelelő pénzérmével tudja lecsavarni óramutatóval ellentétesen az ábra szerint.

2. Helyezzen be egy 3 V-os lítiumelemet.

A behelyezéskor az elem pozitív (+) pólusa legyen felfelé. Helyezze vissza az akkumulátorfedelet és illessze a '●' jeleket egymás mellé a fenti ábrán látható módon.

3. Egy megfelelő pénzérmével

forgassa az elemtartó fedelét óramutatóval egyező irányban kattanásig.1110

A RÖGZÍTŐBILINCS FELSZERELÉSE A FALRA + Felszereléssel kapcsolatos óvintézkedések ● Csak függőleges falra szerelje. ● Kerülje a magas hőmérsékletű vagy páratartalmú helyeket, mert előfordulhat, hogy a fal nem bírja el a készülék súlyát. ● Ellenőrizze a fal teherbírását. Ha a fal nem elég erős a készülék elbírásához, erősítse meg, vagy szerelje a készüléket másik falra. ● Vásároljon és használjon a falnak megfelelő csavarokat és dübeleket (gipszkarton, könnyűszerkezetes fal stb.). Ha lehetséges, a csavarokat dübelekbe csavarja. ● Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbar-t felszerelni tervezi. - Átmérő: M5 - Hosszúság: 35 mm-es vagy hosszabb javasolt ● A felszerelés előtt csatlakoztatni kell a külső készülékek kábeleit. ● A telepítés előtt kapcsolja ki és húzza ki a készüléket. Ellenkező esetben áramütést okozhat. Ellenőrizze az alábbi tartozékok meglétét. 1 tartócsavar : 4 db 2 tartócsavar : 4 db Fali konzol Tartó rögzítés

1. Helyezze el a Soundbart az illusztráció szerint, biztosítva, hogy a gombok ne érintsék a felületet.

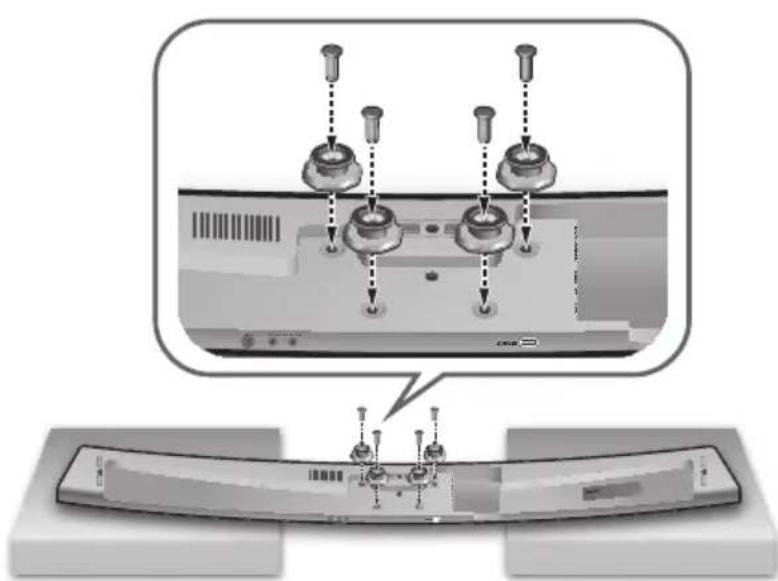

2. Ha a Tartóláb (3 db) és az Alátámasztás (2 db) behelyezte, távolítsa el azokat.

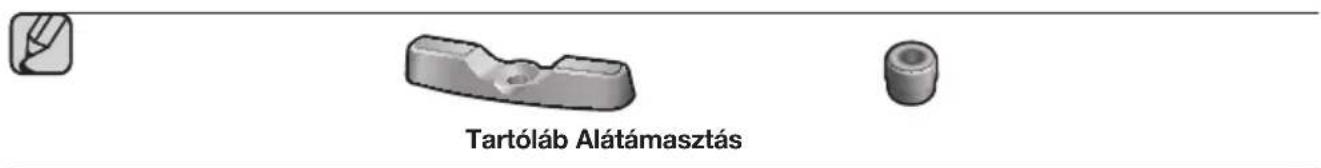

Tartóláb Alátámasztás AUX IN

3. Húzza meg szorosan a Soundbar megfelelő furatában az 1 tartócsavar (4 db) és a 2 tartócsavar (a készülékhez)

(4 db) a képen látható módon.1312

4. Helyezze a Rögzítőcsavarokat egymás után a három furatba, hogy rögzítse a Fali konzol a falon.

● Ajánlott csavar: M5

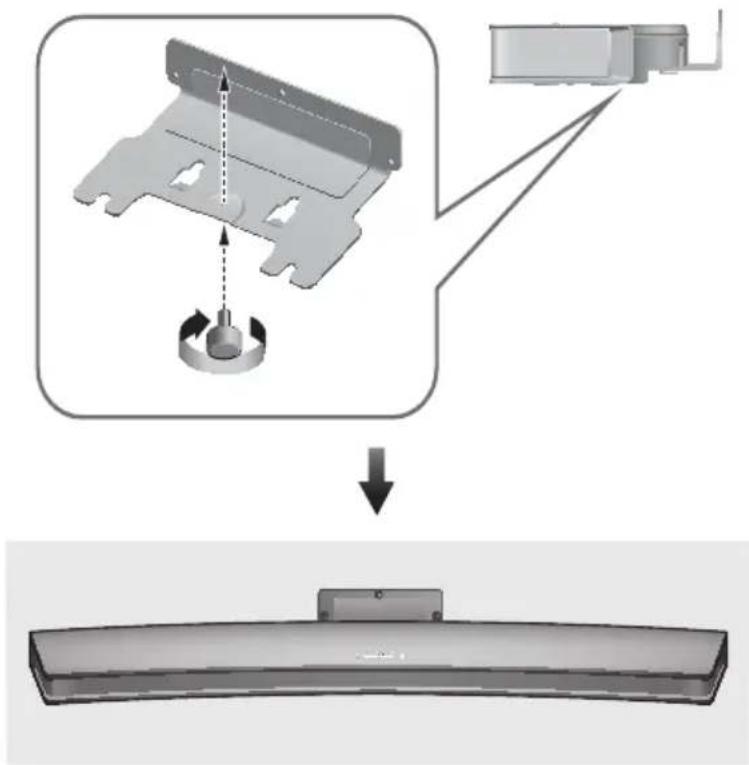

5. Szerelje a Soundbart a Fali konzol a következő ábrán látható sorrendben (1 2).13

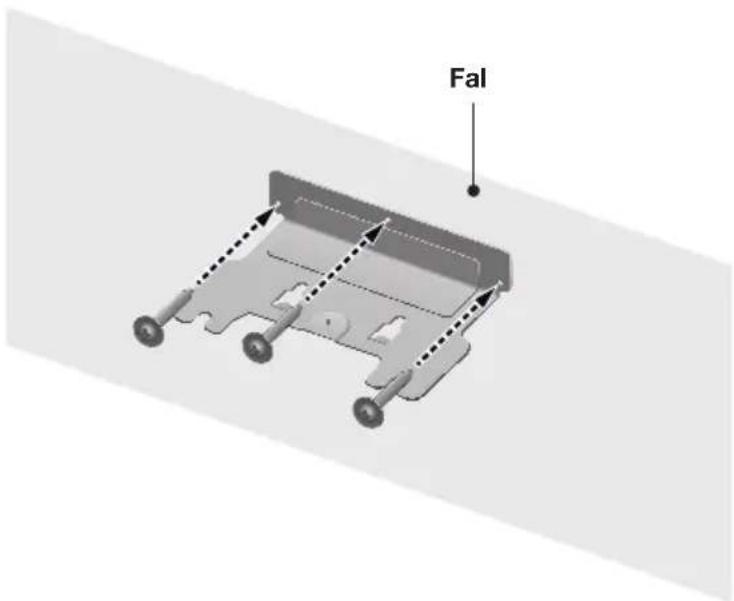

6. A Tartó rögzítés használatával (a falra történő szerelésnél) erősítse egymáshoz a Fali konzol és a Soundbart.

● A Rögzítőcsavarokat nem tartozék. ● Mivel a faltól függően különböző típusú rögzítőcsavarra lehet szükség, a felszerelés vagy a megfelelő csavar kiválasztása előtt ellenőrizze, milyen csavar ajánlott a falhoz.1514

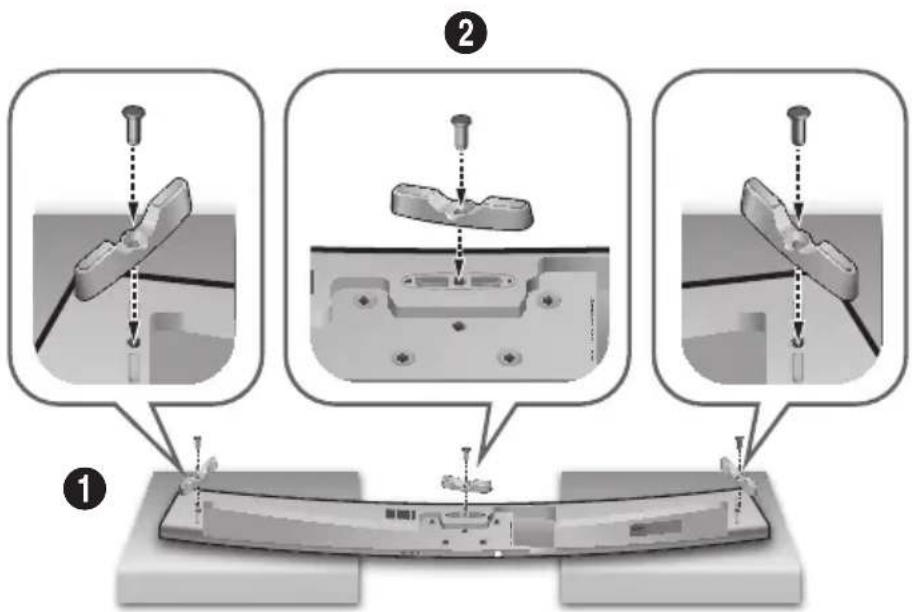

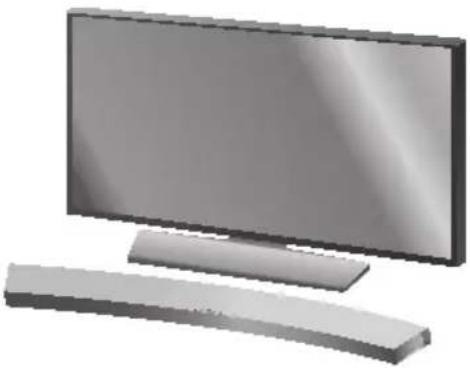

A SOUNDBAR ELHELYEZÉSE EGY TELEVÍZIÓÁLLVÁNYRA. Helyezze a Soundbart egy televízióállványra. Ellenőrizze az alábbi tartozékok meglétét. Tartóláb : 3 db 2 tartócsavar : 3 db 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Helyezze el a Soundbart az ábra szerint, és győződjön meg arról, hogy a gombok egyike sem érinti a felületet,

amelyen fekszik. Használhatja a Soundbar csomagolását a két végének megtámasztásához.

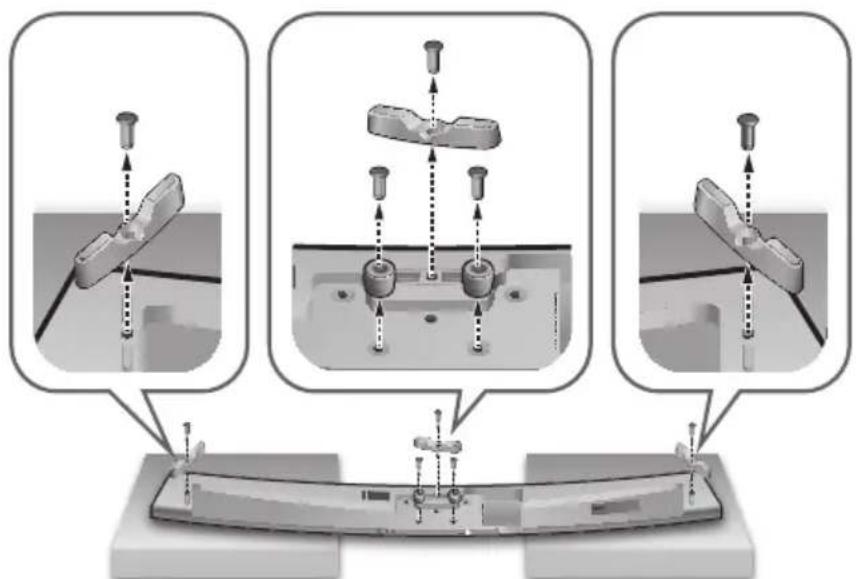

2. Erősítse a Tartóláb (3 db) a Soundbarhoz, 3 2 tartócsavar használatával, az ábra alapján. Húzza meg szorosan a

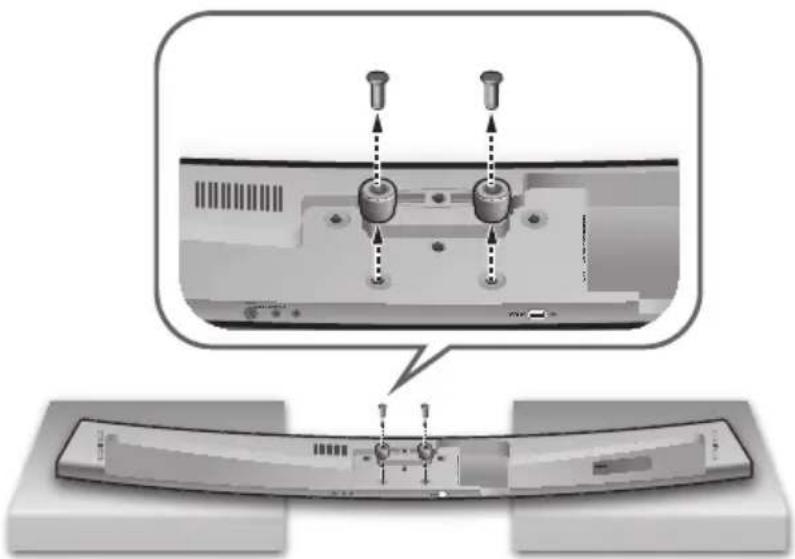

3. Távolítsa el a Tartótámaszték (2 db) a Soundbar-ról az ábra szerint.

4. Illessze a Soundbar közepét a TV talpának közepéhez, majd óvatosan nyomja fel az állványra ütközésig, az ábra

szerint. Legyen óvatos, nehogy a TV kibillenjen az egyensúlyból. ● Ne helyezzen a készülékre nehéz tárgyakat, illetve ne lépjen rá.1716

1. Helyezze el középre a Soundbart a sík felületen a TV elején.

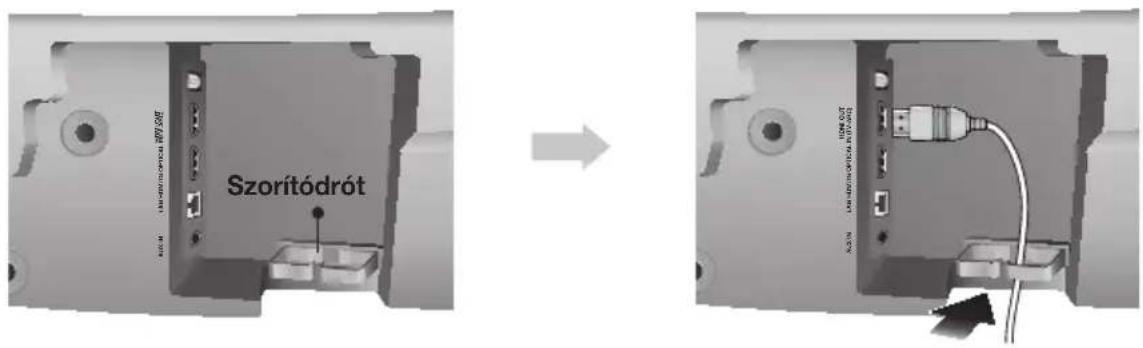

A RÖGZÍTŐDRÓT ÖSSZESZERELÉSE AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) Szorítódrót Rögzítse a rögzítődrótot a készülékhez az ábra szerint, majd fűzze át a kábeleket a dróton, hogy rendben tarthassa őket.17 HUN CSATLAKOZÁSOK ● Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt. ● A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt.

A SUBWOOFER CSATLAKOZTATÁSA

A MÉLYHANGSUGÁRZÓ AUTOMATIKUS CSATLAKOZTATÁSA A mélysugárzó csatlakozási azonosítója gyárilag be lett állítva, és központi egységnek és a mélysugárzónak automatikusan kapcsolódnia kell (vezeték nélkül), ha a központi egység és a mélysugárzó be van kapcsolva.

• Ha a mélysugárzó teljes mértékben csatlakozott, akkor a mélysugárzó tetején található kék LED Csatlakozási Jelzőfény abbahagyja a villogást és folyamatosan kéken világít. A MÉLYHANGSUGÁRZÓ MANUÁLIS CSATLAKOZTATÁSA Ha a kék LED nem hagyja abba a villogást amikor a központi egység és a mélysugárzó be van kapcsolva, akkor állítsa be az azonosítót az alábbi lépések követésével. ● Fontos: Mielőtt hozzákezd, tegyen elemet a távvezérlőbe. Erről a 9. oldalon olvashat bővebben. POWER1. Csatlakoztassa a készüléket és a subwoofert a fali konnektorba.

2. Nyomja le a subwoofer hátulján az ID SET gombot egy hegyes tárggyal 5 másodpercre.

• A STANDBY lámpa elalszik, és a LINK lámpa (kék LED) gyorsan villogni kezd.

3. A készülék kikapcsolt állapotában (KÉSZENLÉTI módban) nyomja le a távirányító (Némítás) gombját 5

4. Az ID SET üzenet megjelenik a Soundbar kijelzőjén.

5. A kapcsolat véglegesítéséhez kapcsolja be a készüléket, amikor a subwoofer kék LED-je villog.

• A készülék és a mélyhangsugárzó kapcsolódnak (létrejön a kapcsolat).
• A mélysugárzó tetején található Csatlakozási Jelzőfénynek (Kék LED) folyamatosan világítania kell, villogás nélkül.
• Ha a Csatlakozási Jelzőfény nem világít kéken, akkor a csatlakozási folyamat nem sikerült. Kapcsolja ki a központi egységet, és kezdje újra a 2. lépéstől.
• A hangeffektus mód kiválasztásával a subwoofer segítségével jobb hangminőség állítható elő. (Lásd: 9. oldal)csatlakozások1918 CSATLAKOZÁSOK ● A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt. ● Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módban lesz, és az előlapon levő STANDBY LED közvetlenül, piros színnel villog. (Nincsen kék LED). ● Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (2,4 GHz) használja, mint a Soundbar, az interferencia miatt a hang zajos lehet. ● A rádiós kapcsolat hatótávolsága kb. 10 m, de ez változhat a környezettől függően. Ha a készülék és a vevőegység között fém vagy vasbeton fal van, a hangsugárzók nem fognak szólni, mert a rádióhullámok nem hatolnak át a fémen. ● Ha nem sikerül a vezeték nélküli kapcsolat létrehozása, az előző oldalon található 1-5 lépésekkel próbálja meg újra létrehozni a kapcsolatot a készülék és a vezeték nélküli mélyhangsugárzó között. ● A vezeték nélküli subwoofer beépített antennát tartalmaz. Tartsa távol a készüléket víztől és nedvességtől. ● Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli subwoofer körül ne legyenek akadályozó tárgyak. A MÉLYSUGÁRZÓ TETEJÉN LEVŐ LED JELZŐFÉNY LED Állapot Leírás Megoldás Piros Be Készenlét (a Soundbar központi egység ki van kapcsolva) Ellenőrizze a tápforrást a Soundbar központi egységen A csatlakozás nem sikerült Csatlakoztassa újból (lásd a felhasználói kézikönyvben a manuális csatlakoztatásról szóló instrukciókat) Kék

Sikeres csatlakozás (normál működés)

Villog Készenlét (a Soundbar központi egység ki van kapcsolva) Ellenőrizze a tápforrást a Soundbar központi egységen A csatlakozás nem sikerült Csatlakoztassa újból (lásd a felhasználói kézikönyvben a manuális csatlakoztatásról szóló instrukciókat) Piros és kék Villog Hiba Vegye fel a kapcsolatot a szervizközponttal.19 HUN CSATLAKOZÁSOK

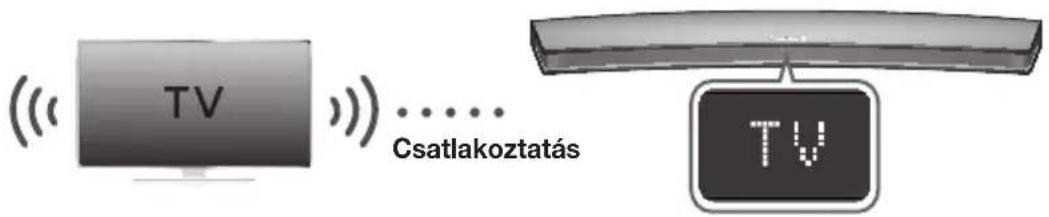

CSATLAKOZTATÁS TV-HEZ

● Fontos: Mielőtt hozzákezd, tegyen elemet a távvezérlőbe. Erről a 9. oldalon olvashat bővebben. TV SOUNDCONNECT A TV hangja hallgatható egy TV SoundConnect funkciót támogató Samsung TV-hez kapcsolt Soundbar készüléken.Csatlakoztatás1. Kapcsolja be a TV-t és a Soundbar-et.

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a TV mód

kiválasztásához.3. A TV-n megjelenik egy üzenet, hogy szeretné-e engedélyezni a TV SoundConnect funkciót.

4. Válassza a <Igen> lehetőséget a TV és a Soundbar csatlakoztatásának befejezéséhez a TV távirányítójával.

● Ha a TV SoundConnect csatlakozási folyamat nem sikerül, akkor lépjen a SoundConnect lehetőségre a televízió Hang menüjében, válassza az Új eszköz hozzáadása lehetőséget, és állítsa az Új eszköz hozzáadása opciót BE értékre. Ezt követően próbálja meg újra. ● Ha átváltja a Soundbar üzemmódját TV-ről egy másik módra, a TV SoundConnect automatikusan kikapcsol. ● A Soundbar másik TV-hez történő csatlakoztatásához a meglévő csatlakozást bontani kell. ● A meglevő kapcsolat befejezéséhez tartsa lenyomva a távirányító

gombját 5 másodpercig, vagy váltson másik módba. Egy másik televízióhoz való csatlakozáshoz kövesse a fenti 1-4. lépéseket. ● A TV SoundConnect (SoundShare) funkciót a 2012 után megjelent Samsung TV-k támogatják. A kezdés előtt ellenőrizze, hogy a TV támogatja-e a TV SoundConnect (SoundShare) funkciót. (További információk a TV használati útmutatójában találhatók.) ● Ha a Samsung TV-je 2014 előtti, ellenőrizze a SoundShare beállítási menüt. ● Ha a távolság a TV és a Soundbar között meghaladja az 10 m-t, a kapcsolat instabil lehet és a hang szaggathat. Ebben az esetben helyezze át a TV-t vagy a Soundbar készüléket, hogy hatótávolságán belül legyenek, majd hozza létre újra a TV SoundConnect kapcsolatot. ● TV SoundConnect hatótávolság - Ajánlott csatlakoztatási távolság: 2 m-en belül - ajánlott üzemi hatótávolság: 10 m-en belül ● A Lejátszás/Szünet, Következő és Előző gombok a Soundbar-on, illetve a Soundbar távirányítójával a TV nem vezérelhető.2120 CSATLAKOZÁSOK CSATLAKOZTATÁS TV-HEZ HDMI (DIGITÁLIS) KÁBELLEL SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

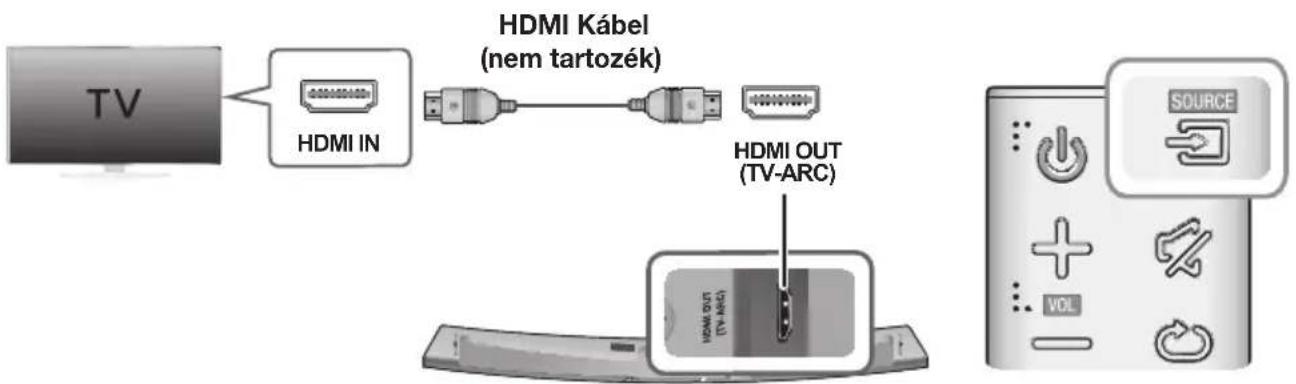

HDMI OUT (TV-ARC) HDMI IN HDMI OUT (TV-ARC) HDMI Kábel (nem tartozék)

1. Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI OUT (TV-ARC) aljzatba, és a TV HDMI

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód

kiválasztásához. ● A HDMI egy olyan interfész, amely a videó és audió adatok digitális átvitelét egy kábelen keresztül oldja meg. ● Ha a TV rendelkezik ARC porttal, csatlakoztassa a HDMI kábelt a HDMI IN (ARC) porthoz. ● Ajánlott mag nélküli HDMI kábelt használni. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt. ● Az Anynet+ funkciónak bekapcsolva kell lennie. ● Ez a funkció nem használható, ha a HDMI kábel nem támogatja a ARC szabványt. CSATLAKOZÁS TELEVÍZIÓHOZ DIGITÁLIS OPTIKAI KÁBELLEL SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

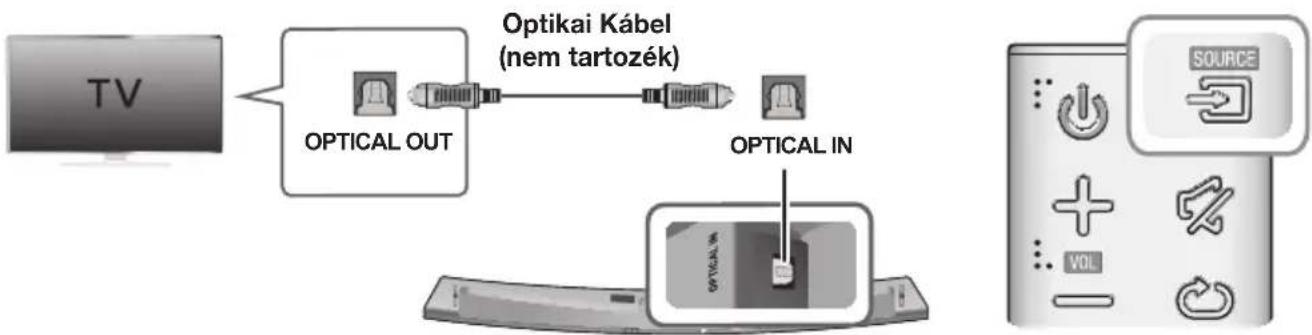

HDMI OUT (TV-ARC) OPTICAL IN OPTICAL OUT Optikai Kábel (nem tartozék)

1. Kösse össze a készülék OPTICAL IN (Audio) aljzatát a TV OPTICAL OUT aljzatával.

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód

kiválasztásához.21 HUN CSATLAKOZÁSOK + Auto Power Link Ha a készüléket a TV-hez optikai kábellel csatlakoztatja, állítsa az Auto Power funkciót BE értékre, hogy a Soundbar automatikusan bekapcsoljon a TV bekapcsolásakor.AUTO POWER LINK Kijelző OFF - ANYNET+ / ON - POWER LINK ON - ANYNET+ / OFF - POWER LINK1. Csatlakoztassa a Soundbar-t a TV-hez egy optikai kábellel (nem tartozék).

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód

kiválasztásához.3. N yomja meg a Anynet+ gombot a távirányítón az Auto Power Link funkció be- és kikapcsolásához. ● A csatlakoztatott eszköztől függően az Auto Power Link nem feltétlenül működik. CSATLAKOZÁS KÜLSŐ ESZKÖZÖKHÖZ

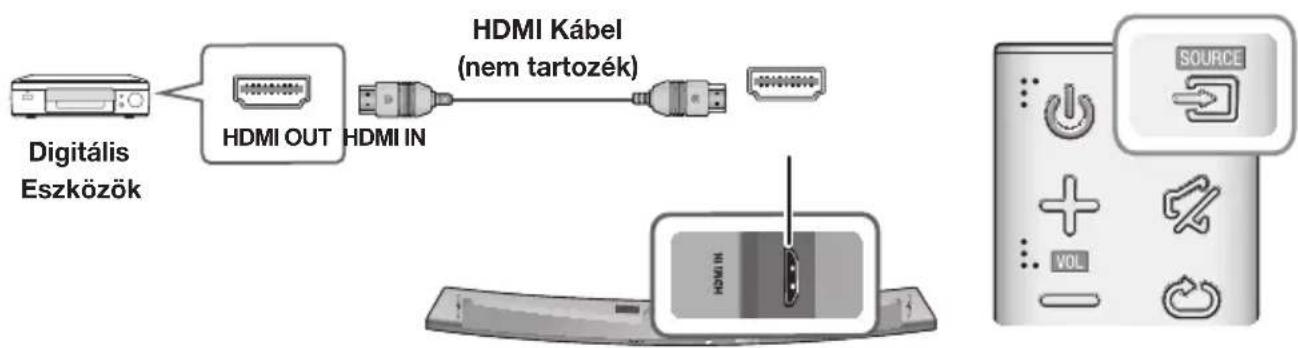

A HDMI egy szabványos, digitális interfész, amely TV, projektor, DVD lejátszó, Blu-ray lejátszó, beltéri egység és egyéb eszközök csatlakoztatására alkalma.Mivel a HDMI a legkiválóbb minőségű digitális jelet továbbítja, kiváló videó és audió élvezhető - ahogyan az eredeti digitális forrás létrehozta.Digitális EszközökSERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI OUT HDMI INHDMI Kábel (nem tartozék)

1. Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI IN aljzatba, és a digitális eszköz HDMI

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a HDMI mód

kiválasztásához.2322 CSATLAKOZÁSOK

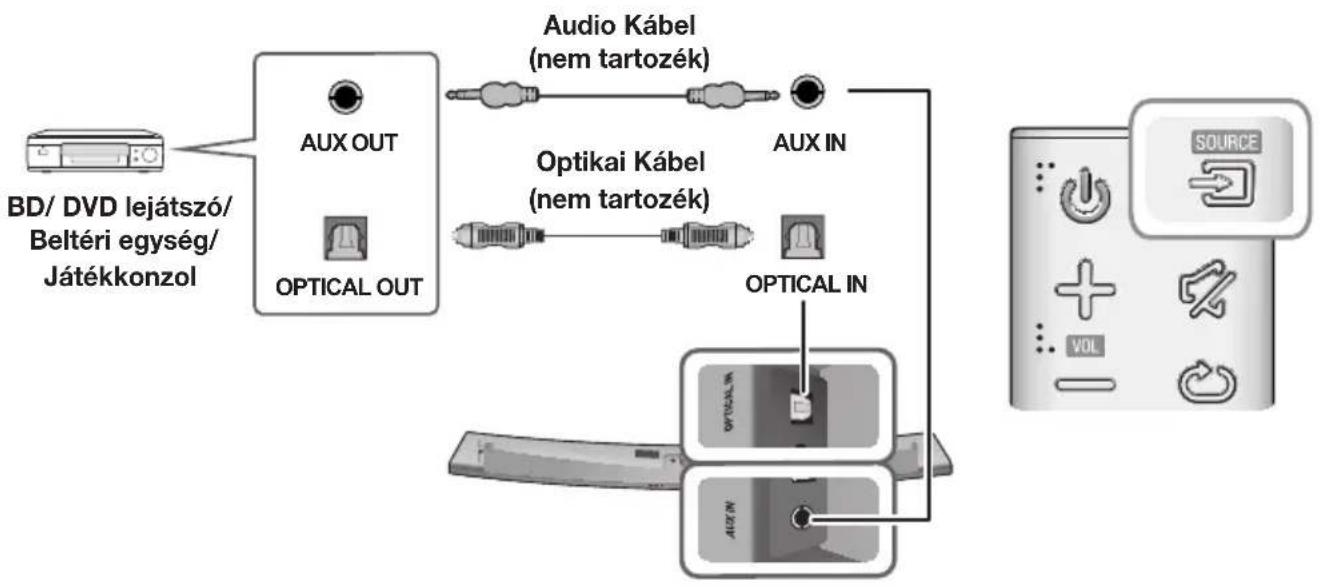

OPTIKAI VAGY ANALÓG AUDIOKÁBEL

A készülék egy digitális optikai bemeneti csatlakozóval és egy analóg audio (AUX) bemeneti csatlakozóval rendelkezik, ezáltal két módon is csatlakoztatni lehet külső eszközökhöz. BD/ DVD lejátszó/ Beltéri egység/ Játékkonzol 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX IN

HDMI OUT (TV-ARC) OPTICAL IN AUX IN OPTICAL OUT AUX OUT Optikai Kábel (nem tartozék) Audio Kábel (nem tartozék) + AUX Kábel

1. Csatlakoztassa a központi egységen levő AUX IN (Audio) csatlakozót a forráseszköz AUDIO OUT csatlakozójához

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a AUX mód

kiválasztásához. + Optikai Kábel

1. Csatlakoztassa a központi egységen levő OPTICAL IN (Audio) csatlakozót a forráseszköz OPTICAL OUT

csatlakozójához egy digitális optikai kábellel.

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód

kiválasztásához.23 HUN A KÉSZÜLÉK FUNKCIÓI

Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a kívánt mód kiválasztásához.Bemeneti mód KijelzőOptikai digitális bemenetARC (HDMI OUT) bemenet D.IN AUX bemenet AUX HDMI bemenet HDMI BLUETOOTH mód TV SoundConnect

A készülék automatikusan kikapcsol a következő helyzetekben: ● D.IN/HDMI/BT/TV Mód - Ha nincs audiójel 15 percig. ● AUX Mód - Ha az AUX kábel nincs csatlakoztatva 15 percig. - Ha nem nyom meg gombot 8 órán át, ha az AUX kábel csatlakoztatva van. (Az Auto Power Down funkciót csak ebben az esetben lehet kikapcsolni.)AUX módban az Auto Power Down funkció kikapcsolásához tartsa lenyomva a gombot 5 másodpercig. Az ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN felirat jelenik meg a képernyőn. a készülék funkciói2524 A KÉSZÜLÉK FUNKCIÓI BLUETOOTH Csatlakoztathat egy Bluetooth eszközt a Soundbarhoz, és sztereó hanggal élvezheti a zenét, vezeték nélkül!

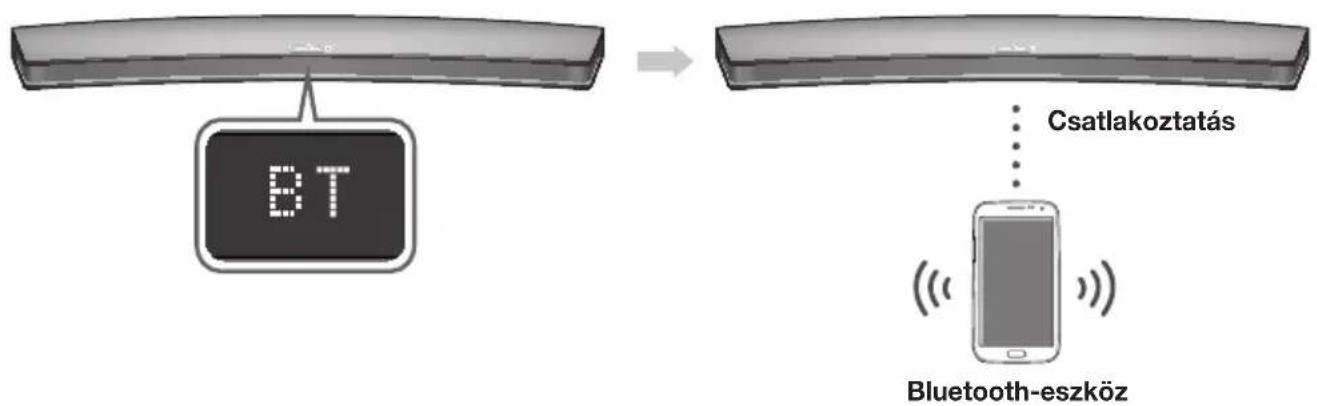

Ellenőrizze, hogy a Bluetooth-eszköz támogatja-e a Bluetooth-kompatibilis sztereó fejhallgató funkciót. Bluetooth-eszköz Csatlakoztatás

1. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a BT mód

• Megjelenik a BT READY felirat a Soundbar kijelzőjén.

2. Lépjen be a csatlakoztatni kívánt Bluetooth-eszköz Bluetooth menüjébe. (erről bővebbet a Bluetootheszköz

használati útmutatójában olvashat)

3. A listából válassza ki a "[Samsung] HW-Jxxxx" lehetőséget.

• Ha a Soundbar a Bluetooth eszközhöz van csatlakoztatva, az elülső kijelzőn a [Bluetooth eszköznév]

• Az eszköznév csak angol lehet. Ha a név nem angol, egy aláhúzásjel " _ " jelenik meg.

• Ha a Bluetooth eszközt nem sikerült csatlakoztatni az Soundbar készülékhez, törölje a Bluetooth-eszköz által megtalált előző "[Samsung] HW-Jxxxx" eszközt, és kerestesse meg vele az Soundbar készüléket újra.

4. Játssza le a kívánt zenét a csatlakoztatott eszközön.

• A Bluetooth-eszköz által lejátszott zene ezután a Soundbar rendszeren keresztül hallgatható.

• BT módban a Lejátszás/Szünet/Előre/Hátra funkciók nem használhatók. Ezek a funkciók azonban az AVRCP-t támogató Bluetooth eszközökön elérhetők. ● Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot. ● Egyszerre csak egy Bluetooth-eszköz csatlakoztatható. ● A Bluetooth kapcsolat megszakad, ha kikapcsolja a Soundbar készüléket. ● Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást: - Ha erős elektromos mező van az Soundbar körül. - Ha egyszerre több Bluetooth-eszközt csatlakoztat az Soundbar-hez. - Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén vagy hibásan működik. ● Fontos, hogy olyan eszközök, mint mikrohullámú sütők, vezeték nélküli LAN adapterek, fluoreszcens lámpák vagy gázsütők ugyanazt a frekvencia-tartományt használják, mint a Bluetooth-eszköz, ezért elektromos interferencia lehet az eredmény.25 HUN A KÉSZÜLÉK FUNKCIÓI ● A Soundbar támogatja az SBC adatokat (44,1kHz, 48kHz). ● Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson. ● Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja. ● Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a "[Samsung] HW-Jxxxx" elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan BT módba vált. - Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.) ● A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a BT READY üzenet látható. ● A TV SoundConnect módban a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat. ● Az Soundbar csatlakoztatása megszűnik. ● Ha az Soundbar készülék és a Bluetooth-eszköz csatlakozását megszünteti, az Soundbar elülső kijelzőjén megjelenik a BT DISCONNECTED felirat.

Nyomja meg a SOURCE gombot a távirányítón vagy a gombot a készülék felső paneljén a BT módból egy másik módba váltsához, vagy a Soundbar kikapcsolásához. ● A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbar-től, mielőtt végleg bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet) ● Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz. ● Az Soundbar 15 perc után automatikusan kikapcsol a Kész állapotban. + További információk a Bluetooth-ról A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz. ● A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha: - Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez. - Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak. - Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN. ● Helyezze el a Bluetooth-eszközt az Soundbar közelében. ● Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat. Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik. ● Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően. ● A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok. ● Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése során.2726 A KÉSZÜLÉK FUNKCIÓI

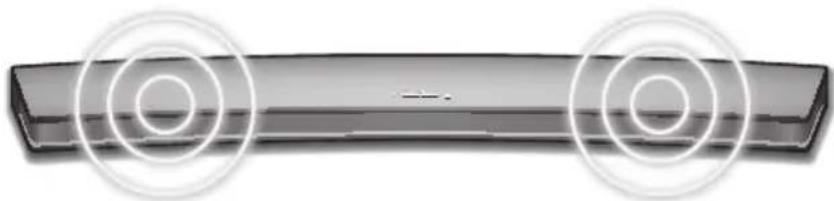

A MULTIROOM ALKALMAZÁS

HASZNÁLATA A Samsung Multiroom alkalmazással a Soundbart egy okoseszközhöz, a saját hálózatához és az Internethez csatlakoztathatja. Miután a Soundbar csatlakozott egy olyan okoseszközhöz, amelyen telepítve van a Multiroom alkalmazás, a Soundbart és számos Samsung Multiroom eszközt vezeték nélkül összeköthet, és hangot játszhat le rajtuk keresztül.

MIELŐTT HOZZÁKEZDENE

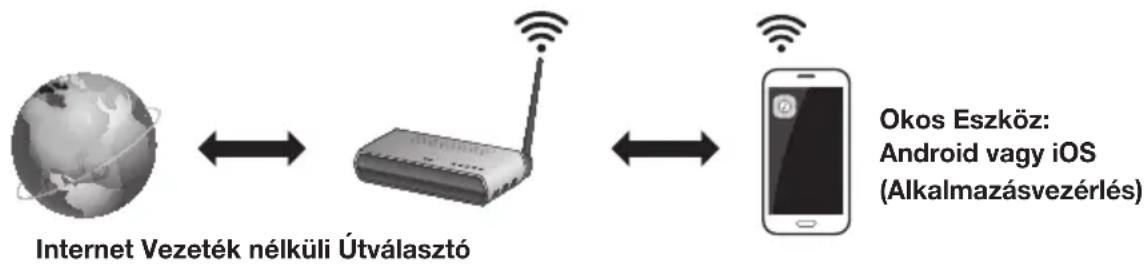

+ Kommunikációs alapok Internet Vezeték nélküli Útválasztó Okos Eszköz: Android vagy iOS (Alkalmazásvezérlés) Követelmények:

1. Egy vezeték nélküli router és egy okoseszköz.

2. A vezeték nélküli útválasztót csatlakoztatni kell az internethez.

3. Az okos eszközt az útválasztóhoz egy Wi-Fi kapcsolattal kell csatlakoztatni.

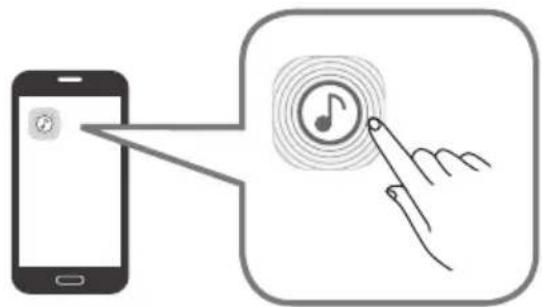

A SAMSUNG MULTIROOM APP TELEPÍTÉSE A Soundbar és a Samsung Multiroom alkalmazás együttes használatához töltse le, majd telepítse a Samsung Multiroom alkalmazást az okoseszközére. Az alkalmazást a Google Play vagy az App Store áruházakból töltheti le. Ha telepítette a Samsung Multiroom alkalmazást, akkor a Soundbaron lejátszhatja a zenéket, amelyek az okoseszközén illetve egyéb csatlakoztatott eszközökön találhatók, valamint amelyeket egyéb tartalomszolgáltatók nyújtanak, illetve internetes rádióállomásokról sugároznak + Android vagy iOS Töltse le a Samsung Multiroom alkalmazást a Google Play áruházból az okos eszközön.

• Keresés a piactéren : Samsung Multiroom Vagy27 HUN A KÉSZÜLÉK FUNKCIÓI + A Samsung Multiroom Alkalmazás indítása A Samsung Multiroom alkalmazás indításához érintse meg a Multiroom alkalmazás ikont az okoseszközén. A SOUNDBAR CSATLAKOZTATÁSA A HÁLÓZATHOZ Az okos eszközön válassza ki a Samsung Multiroom alkalmazást. Kövesse az okos eszköz képernyőjén megjelenő utasításokat. A Samsung Multiroom alkalmazással a következő funkciókat használhatja. - Élvezheti a telefonján tárolt zenefájlokat, a különböző zeneforrásokat és internetes rádiókat. Mobiltelefonon található zene Internetes rádió Zeneszolgáltatás [Samsung] HW-Jxxxx ● A csatlakoztatáshoz Cat 7(*STP típusú) kábelt használjon.

HASZNÁLATA A Network Standby On funkció akkor lesz elérhető, ha létrejön a vezeték nélküli kapcsolat az okos eszköz és a Soundbar között. Ez a funkció automatikusan bekapcsolja a Soundbar készüléket, ha egy okos eszköz Bluetooth vagy Wi-Fi segítségével csatlakozni próbál a Soundbar készülékhez. Ha a Soundbar Bluetooth kapcsolat segítségével kapcsolt be a bemeneti mód automatikusan a BT lesz. A Soundbar Wi-Fi-n keresztüli bekapcsolásához, a Samsung Multiroom alkalmazásnak telepítve kell lennie az okoseszközén.

1. Csatlakoztassa az okos eszközt a Soundbar készülékhez.

2. Kapcsolja be a Network Standby On funkciót a

gomb több mint 5 másodpercig történő nyomva tartásával a Soundbar távirányítóján. Kikapcsolhatja a funkciót, ha újra több mint 5 másodpercig lenyomva tartja az eszköz

gombot. ● A Hálózati Készenlét Be opció csak akkor érhető el, ha a Soundbar szerepel az okoseszköz párosított eszközei között. (Az okoseszköznek és a Soundbarnak korábban már legalább egyszer párosítva kellett lennie.) ● A Soundbar csak akkor jelenik meg az okos eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a [BT READY] vagy [WiFi READY] üzenet látható. ● A TV SoundConnect módban a Soundbar nem csatlakoztatható más okos eszközhöz. ● Ha a Network Standby On funkció nem működik - A Hálózati Készenlét Be opció beállítása Ki. Állítsa BE állásba. ● A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Kapcsolja be a Soundbar készüléket és csatlakoztassa újra.29 HUN A KÉSZÜLÉK FUNKCIÓI

SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICE SZOFTVERFRISSÍTÉS USB SEGÍTSÉGÉVEL Előfordulhat, hogy a Samsung szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez a jövőben.Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához.Fontos, hogy ha több frissítőfájl áll rendelkezésre, egyenként kell az USB eszközre másolni őket, és egyenként kell az eszközszoftver frissíteni velük.A frissítések letöltéséről további információkat a Samsung.com oldalon vagy a Samsung ügyfélszolgálaton talál. + Frissítési folyama

1. Kövesse az alábbi lépéseket a termék szoftverének letöltéséhez:

Látogasson el a Samsung honlapjára a (samsung.com/sec) címen keresse meg a modell nevét - válassza ki az ügyféltámogatás opciót (az opció neve változhat)

2. Mentse a letöltött szoftvert egy USB memóriaegységre, és válassza a "Kibontás az alábbi mappába" parancsot a

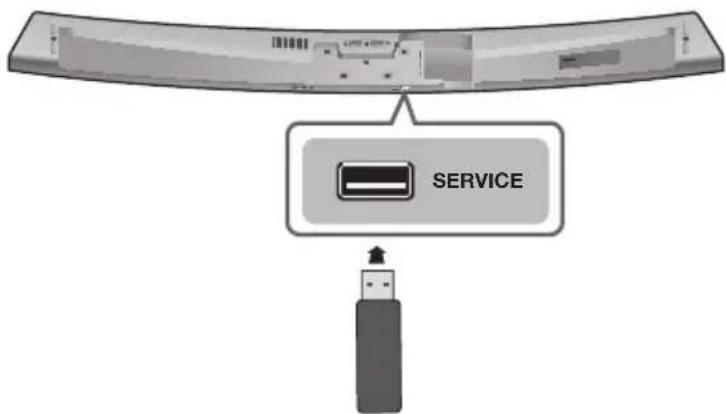

3. Kapcsolja ki a Soundbart és csatlakoztassa az USB porthoz az USB memóriaegységet, amely a szoftverfrissítést

tartalmazza.4. Húzza ki a hálózati kábelt, csatlakoztassa ismét, majd kapcsolja be a Soundbart.

5. Kapcsolja be a Soundbart. 3 percen belül az UPDATE jelenik meg, és a frissítés megkezdődik.

6. Ha a frissítés megtörtént, akkor a Soundbar ki- majd bekapcsol.3130

A KÉSZÜLÉK FUNKCIÓI + Ha az UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar készüléket, csatlakoztassa a frissítést tartalmazó USB adattároló eszközt a Soundbar

2. Húzza ki a tápkábelt, csatlakoztassa újra, majd kapcsolja be a készüléket.

● Csatlakoztassa az eszközszoftver-frissítést tartalmazó USB meghajtót a készüléken található USB porthoz. ● Előfordulhat, hogy az eszközszoftver frissítése nem működik, ha az USB eszközön a Soundbar által támogatott audiofájlok találhatók. ● A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. Az eszközszoftver frissítése után a készülék automatikusan kikapcsol. ● A frissítést befejezését követően elindul a Soundbar felhasználói beállítása. Ajánlott a beállítások feljegyzése, hogy a frissítés után újra elvégezhetők legyenek. Vegye figyelembe, hogy az eszközszoftver frissítése visszaállítja a mélyhangsugárzó csatlakoztatást is. Ha a frissítés után a mélyhangsugárzó nem csatlakozik újra automatikusan, tekintse meg a 17. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy az USB memóriaegység nem hibás-e. ● A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként. ● A gyártmánytól függően előfordulhat, hogy egyes USB-adathordozókat nem ismer fel.

AUTOMATIKUS FRISSÍTÉS

Még ha a Soundbar kikapcsolt állapotban is van, a Soundbar automatikusan ellenőrizni fogja a legújabb szoftverveziót, és folytatja a frissítést, ha csatlakoztatva van az internethez. ● A Soundbar alapértelmezés szerint úgy van beállítva, hogy futtassa a frissítést. ● Az automatikus frissítési funkció használatához a Soundbar készüléknek internetkapcsolatra van szüksége. ● A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Ha a tápellátás megszakad, kapcsolja be a Soundbart és csatlakoztassa újra.31 HUN

A szervizhez fordulás előtt ellenőrizze a következőket. A készülék nem kapcsolódik be.

• Be van dugva a konnektorba? ¼ Dugja be a konnektorba. Egy funkció nem működik a gomb megnyomásakor.

• Nincs jelen statikus elektromosság? ¼ Húzza ki a dugót, majd csatlakoztassa újra. Nincs hang.

• Nincs bekapcsolva a némítás?

• A hangerő nincs minimumon? ¼ A (Némítás) gombbal kapcsolja ki a funkciót. ¼ Növelje a hangerőt. A távirányító nem működik.

• Lemerültek az elemek?

• Nem túl nagy a távolság a távirányító és a készülék között? ¼ Cserélje ki az elemeket. ¼ Menjen közelebb az egységhez. A TV SoundConnect (TV csatlakoztatás) sikertelen.

• Támogatja a TV-je a TV SoundConnect funkciót?

• A TV szoftvere a legújabb verzió?

• Nincs hiba a csatlakozás során? ¼ A TV SoundConnect funkciót a 2012 után forgalomba hozott Samsung TV-k támogatják. Ellenőrizze, hogy a TV támogatja-e a TV SoundConnect funkciót. ¼ Frissítse a TV-t a legújabb eszközszoftverrel. ¼ Forduljon a Samsung ügyfélszolgálathoz. ¼ Állítsa alapállapotba a TV SoundConnect lehetőséget, és csatlakozzon újra. A TV SoundConnect lehetőség alapállapotba állításához, tartsa lenyomva 5 másodpercig a p gombot. A piros LED a mélyhangsugárzón villog és a mélyhangsugárzó nem ad ki hangot.

• Előfordulhat, hogy a mélyhangsugárzó nem csatlakozik a készülék fő egységéhez. ¼ Próbálja meg újra csatlakoztatni a mélyhangsugárzót. (lásd a 17 oldalt) A subwoofer észrevehetően mozog és rezeg

• Próbálja meg beállítani a mélyhangsugárzó rezgését. ¼ Az érték beállításához (-12, -6 ~ +6 között) nyomja meg a WOOFER gombot a távirányítón. Hibaelhárítás3332

A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-J7500R / HW-J7501R típusú készülék megfelel az alábbi műszaki jellemzőknek ÁLTALÁNOS Tömeg Készülék 4,0 kg Mélyhangsugárzó (PS-WJ7500R / PS-WJ7501R) 6,8 kg Méretek (Szé x Ma x Mé) Készülék 1230,0 x 47,5 x 170,0 mm Mélyhangsugárzó (PS-WJ7500R / PS-WJ7501R) 452,0 x 335,0 x 154,0 mm Működési hőmérséklet +5 °C - +35 °C Páratartalom 10 % - 75 %

Névleges teljesítmény Készülék 20W x 8, 8 OHM, THD

10% Mélyhangsugárzó (PS-WJ7500R / PS-WJ7501R)

160W, 3 OHM, THD≦10%

• A kialakítás a műszaki adatok és az alkalmazás képernyője külön figyelmeztetés nélkül változhatnak.

• Névleges specifikáció - A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására. - A súly- és méretadatok körülbelüli értékek. - A tápfeszültségről és a teljesítményfelvételről a készüléken elhelyezett címkén olvashat. a Figyelem : A készülék automatikusan újraindul, ha be/kikapcsolja a Wi-Fi/Ethernet funkciót. Készenléti teljesítményfelvétel (W) (A hálózati portok mind „BE” állapotban) 2,7W Wi-Fi/Ethernet Port inaktiválás módja Nyomja meg a Wi-Fi SETUP gombot a terméken 30 másodpercre a Wi-Fi/Ethernet be/kikapcsolásához. Bluetooth Port inaktiválás módja Nyomja meg a SPK ADD gombot a terméken 30 másodpercre a Bluetooth be/kikapcsolásához. a Nyílt forráskódú licenc Megjegyzés - A termékben használt nyílt forráskódú szoftverekkel kapcsolatos további információkért látogasson el a honlapra: http://opensource.samsung.com a Licenc - A Spotify szoftver az itt található külső licencek hatálya alá esik: www.spotify.com/connect/third-party-licenses. - A Spotify Connectről további információkért látogasson el a www.spotify.com/connect oldalra függelék33 HUN

SZABADALMAK Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. A DTS szabadalmakkal kapcsolatban lásd: http://patents.dts.com. Gyártva a DTS Licensing Limited licencengedélyével. A DTS, a Szimbólum & a DTS és a Szimbólum együtt, valamint a DTS 2.0 Channel a DTS, Inc. bejegyzett védjegye. © DTS, Inc. Minden jog fenntartva. A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, illetve a HDMI embléma a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az USÁban és más országokban. Vezeték nélküli modellek (az 5,15–5,35 GHz frekvenciájúakkal együtt) A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak. A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beírja a modell nevét. Ez a készülék minden EU-országban üzemeltethető. A készülék csak beltérben üzemeltethető. Vezeték nélküli modellek (az 5,15–5,35 GHz frekvenciájúak nélkül) A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak. A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beírja a modell nevét. Ez a készülék minden EU-országban üzemeltethető.Kapcsolatfelvétel: SAMSUNG WORLD WIDE Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz. [A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása] (A szelektív gyűjtő rendszerekkel rendelkező országokban használható) Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre. A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre. A termék hulladékba helyezésének módszere (WEEE – Elektromos & elektronikus berendezések hulladékai) (A szelektív gyűjtő rendszerekkel rendelkező országokban használható) Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából. Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni. © 2016 Samsung Electronics Co., Ltd. Minden jog fenntartva. A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel (pl.: REACH) kapcsolatban látogasson el a samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html weboldalra Country Contact Centre
