BEDIENUNGSANLEITUNG HWJ7510R SAMSUNG

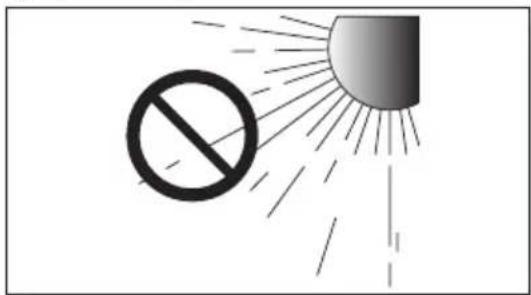

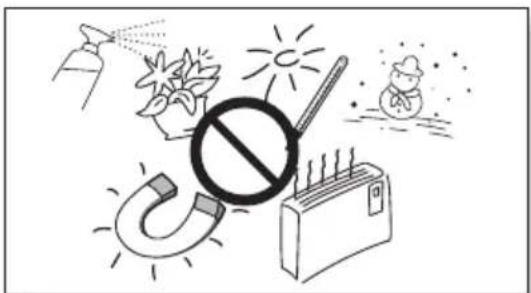

HINWEISE ZUR SICHERHEIT

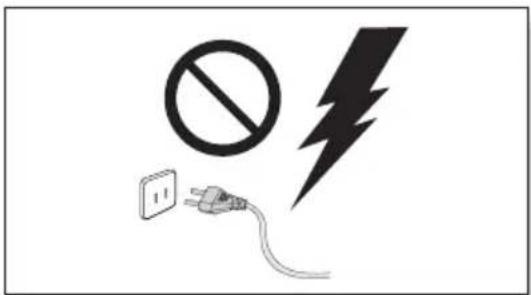

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Gerät eine hohe Spannung vorliegt. Aufgrund der bestehenden Stromschlaggefahr dürfen keine Teile im Innern des Geräts berührt werden.Dieses Symbol zeigt an, dass mit dem Gerät wichtige schriftliche Anleitungen bezüglich der Bedienung und Wartung mitgeliefert wurden.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.ACHTUNG
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.erste schritte3 DEU ERSTE SCHRITTE HINWEISE 99.1mm 99.1mm

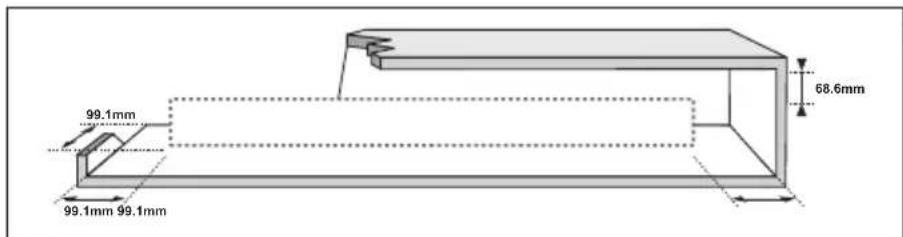

99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein. WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR, [Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie. Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.54 ERSTE SCHRITTE ● Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. ● Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). ● Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. 2 ERSTE SCHRITTE 2 Sicherheitsinformationen 5 Lieferumfang 6 BESCHREIBUNGEN 6 Oberes / Vorderes bedienfeld 7 Hinteres / Unteres Anschlussfeld 8 Fernbedienung 10 MONTAGE 10 Installieren der Soundbar 10 Montageder wandhalterung 14 Soundbar auf einen TV-Ständer stellen 16 Soundbar als frei stehendes Gerät verwenden 16 Anbringen der kabelklemme 17 ANSCHLÜSSE 17 Anschließen des Subwoofers 19 Anschluss an ein Fernsehgerät 19 TV SoundConnect 20 Anschluss an ein Fernsehgerät mithilfe eines HDMI (Digital) Kabels 20 Über ein optisches Digitalkabel mit einem Fernseher verbinden 21 Verbindung mit externen Geräten herstellen 21 HDMI-Kabel 22 Optisches oder analoges Audiokabel 23 FUNKTIONEN 23 Eingangsmodus 24 Bluetooth 26 Multiroom-App verwenden 28 Verwenden der Network Standby On funktion 29 Software aktualisierung 31 FEHLERSUCHE 31 Fehlersuche 32 ANHANG 32 Technische daten INHALT5 DEU ERSTE SCHRITTE LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER

BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise. + Symbole in dieser Bedienungsanleitung Symbol Begriff DefinitionAchtungZeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.HinweisHierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.Fernbedienung / Lithium Batterie (3V : CR2032)Netzkabel : 2 Stck. NetzadapterKabelklemme Wandhalterung Halteschraube 1 : 4 Stck.Halteschraube 2 : 4 Stck. Befestigungsschraube Befestigungsfuß : 3 Stck. ● Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.76 BESCHREIBUNGEN

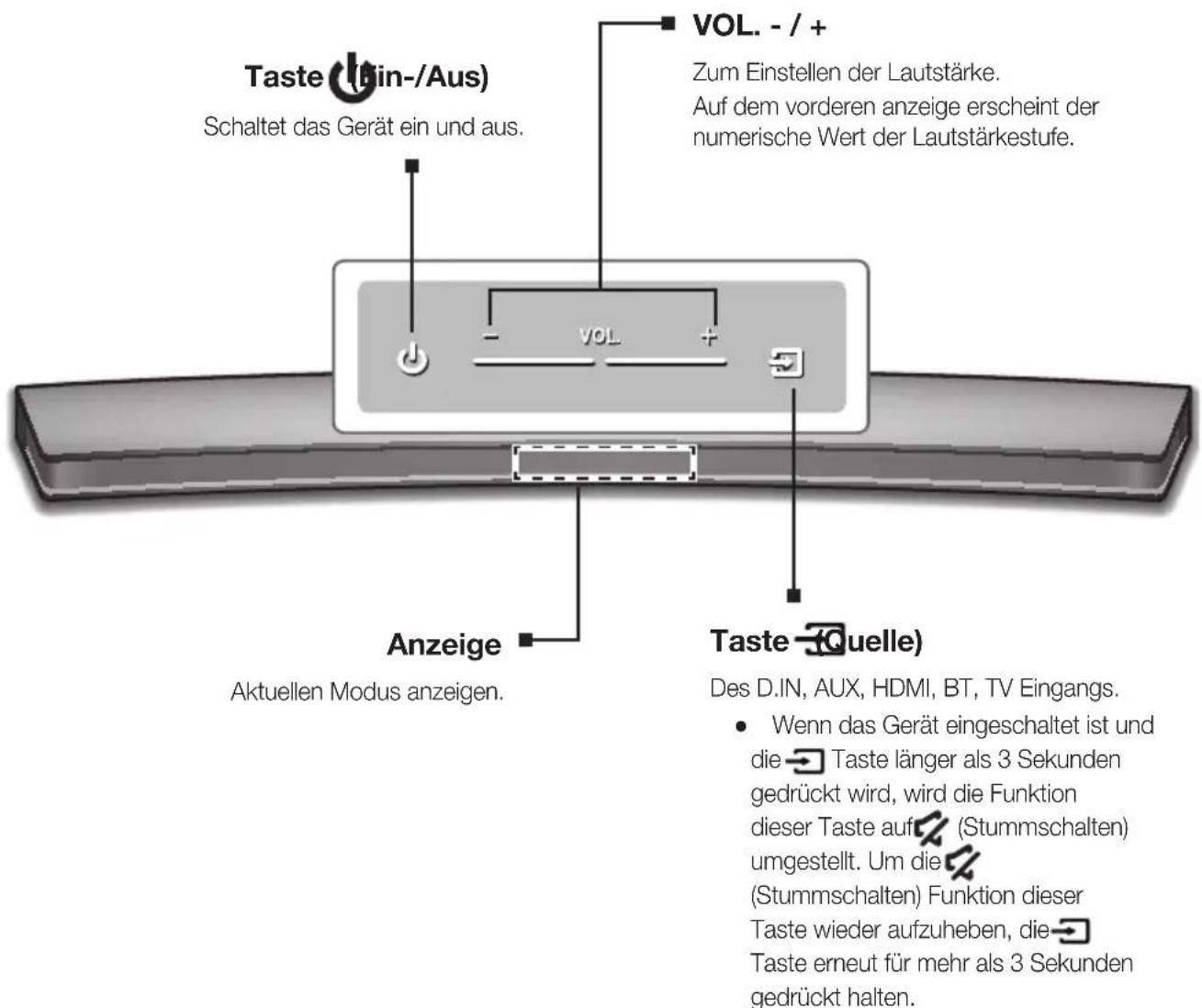

OBERES / VORDERES BEDIENFELD

Taste (Ein-/Aus) Schaltet das Gerät ein und aus. VOL. - / + Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe. Anzeige Aktuellen Modus anzeigen. Taste (Quelle) Des D.IN, AUX, HDMI, BT, TV Eingangs. ● Wenn das Gerät eingeschaltet ist und die Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf (Stummschalten) umgestellt. Um die (Stummschalten) Funktion dieser Taste wieder aufzuheben, die Taste erneut für mehr als 3 Sekunden gedrückt halten. ● Um das Gerät zu reinigen, das Netzkabel aus der Steckdose ziehen und das Gerät mit einem weichen, trockenen Tuch abwischen. Da es sich bei Aluminium um ein elektrostatisch aufladbares Material handelt, können statische Entladungen auftreten. ● Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann. ● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt. ● Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war. beschreibungen7 DEU BESCHREIBUNGEN

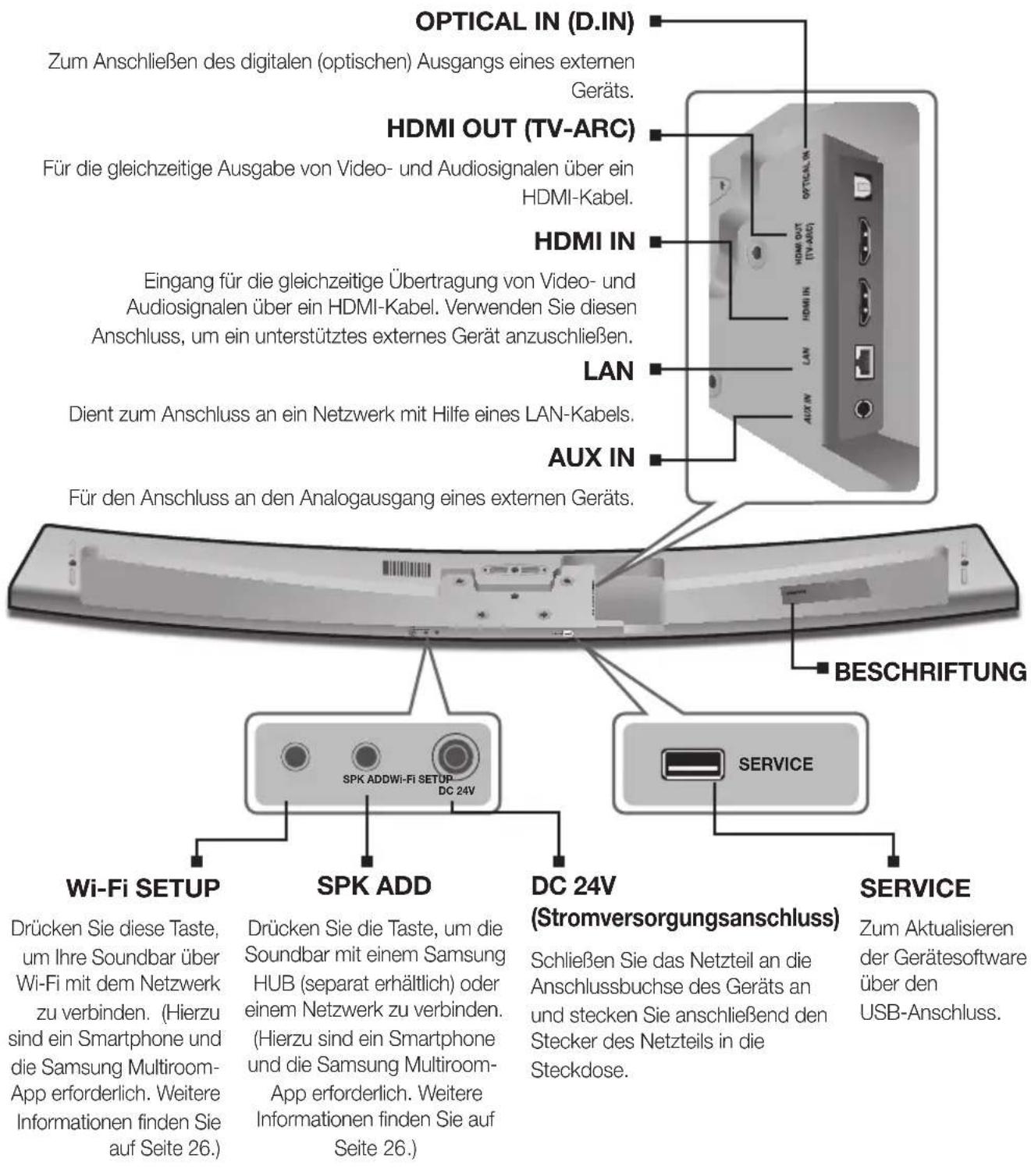

HINTERES / UNTERES ANSCHLUSSFELD

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICESPK ADDWi-Fi SETUPDC 24VSPK ADDWi-Fi SETUPDC 24VSERVICE DC 24V (Stromversorgungsanschluss) Schließen Sie das Netzteil an die Anschlussbuchse des Geräts an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose. SPK ADD Drücken Sie die Taste, um die Soundbar mit einem Samsung HUB (separat erhältlich) oder einem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom- App erforderlich. Weitere Informationen finden Sie auf Seite

Wi-Fi SETUP Drücken Sie diese Taste, um Ihre Soundbar über Wi-Fi mit dem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom- App erforderlich. Weitere Informationen finden Sie auf Seite 26.) SERVICE Zum Aktualisieren der Gerätesoftware über den USB-Anschluss. OPTICAL IN (D.IN) Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. HDMI OUT (TV-ARC) Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein HDMI-Kabel. HDMI IN Eingang für die gleichzeitige Übertragung von Video- und Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen Anschluss, um ein unterstütztes externes Gerät anzuschließen. AUX IN Für den Anschluss an den Analogausgang eines externen Geräts. LAN Dient zum Anschluss an ein Netzwerk mit Hilfe eines LAN-Kabels. BESCHRIFTUNG ● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel. ● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden. ● Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.98 BESCHREIBUNGEN FERNBEDIENUNG Anynet+ Drücken Sie die Anynet+ Taste, um die Anynet+ Funktion ein- oder auszuschalten. (Voreinstellung: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK oder OFF - ANYNET+ / ON - POWER LINK). Mit der Anynet+ Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen. Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein.

• Auto Power Link Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 21) Die Auto Power Link-Funktion ist nur im Modus D.IN verfügbar. Sie können ebenfalls die Wi-Fi SETUP Funktion aktivieren, indem Sie die Anynet+ Taste für mehr als 7 Sekunden gedrückt halten. Wiederholen Die Funktion „Wiederholen“ ist nur verfügbar, wenn Sie Songs von einem Smartphone oder DMS der Samsung-Multiroom-App wiedergeben. OFF - REPEAT : Bricht die wiederholte Wiedergabe ab. TRACK - REPEAT : Wiederholt einen Titel. ALL - REPEAT : Titel werden wiederholt. Stummschalten Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut. SOURCE Zum Auswählen einer am Soundbar angeschlossenen Klangquelle. Springen Vorwärts Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die ] Taste drücken, wird die nächste Datei ausgewählt. SOUND CONTROL Drücken, um TREBLE, BASS oder AUDIO SYNC auszuwählen. Verwenden Sie anschließend die

Tasten, um den TREBLE oder BASS zwischen -3 bis +3 einzustellen. Halten Sie die SOUND CONTROL Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz ausgewählt und jeweils zwischen -6 ~ +6 eingestellt werden. Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die SOUND CONTROL Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der

Tasten die Tonverzögerung zwischen 0 ms ~ 300 ms ein. Im TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung. ● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.9 DEU BESCHREIBUNGEN STREAMING MUSIC Drücken Sie STREAMING MUSIC Taste, um einen Internet-Radiosender zu hören. Jedes Mal, wenn Sie die Taste drücken, schaltet die Soundbar auf den nächsten voreingestellten Sender um, wobei die 3 voreingestellten Sender periodisch durchlaufen werden. Um die STREAMING MUSIC Funktion nutzen zu können, muss die Soundbar mit dem Netzwerk verbunden sein. (Siehe Seite 28) DRC (Dynamic Range Control) * Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf Dolby Digital anwenden. Wenn Sie die STREAMING MUSIC Taste gedrückt halten, können Sie anschließend mit der DRC (Dynamic Range Control) Funktion zwischen ON und OFF umschalten. WOOFER Drücken Sie die WOOFER Taste. Stellen Sie anschließend mit den [, ] Tasten die Lautstärke des Subwoofers zwischen -12, -6 ~ + 6 ein. Sie können ebenfalls die SPK ADD Funktion an der Soundbar aktivieren, indem Sie die WOOFER Taste für mehr als 5 Sekunden gedrückt halten. SOUND Surround-Sound sorgt für Klangtiefe und Räumlichkeit beim Sound. Durch wiederholtes Drücken der Taste SOUND werden nacheinander die Surround-Sound-Einstellungen aktiviert: ON - SURROUND SOUND,

OFF - SURROUND SOUND

Lautstärke Stellt die Lautstärke des Gerätes ein. Ein-/Aus Schaltet das Gerät ein und aus. SOUND EFFECT Sie haben die Wahl zwischen sechs Soundmodi - STANDARD (Original Ton), MUSIC, CLEAR VOICE, SPORTS, MOVIE und NIGHT MODE. Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben möchten. Wiedergabe / Pause Drücken Sie die

Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen. Drücken Sie die

Taste erneut, um die ausgewählte Datei abzuspielen. Rückwärts Springen Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die

Taste drücken, wird die vorherige Datei ausgewählt.

BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN

1. Verwenden Sie eine passende

Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

2. Legen Sie eine 3V Lithium-Batterie ein.

Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

3. Verwenden Sie eine passende

Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.1110 MONTAGE

INSTALLIEREN DER SOUNDBAR

MONTAGEDER WANDHALTERUNG + Montagehinweise ● Nur an einer senkrechten Wand montieren. ● Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält. ● Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann. ● Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen. ● Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben. - Durchmesser : M5 - Länge : L 35 mm oder länger wird empfohlen. ● Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren. ● Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge. Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde. Halteschraube 1 : 4 Stck. Halteschraube 2 : 4 Stck. Wandhalterung Befestigungsschraube MONTAGE11 DEU MONTAGE AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Platzieren Sie die Soundbar wie in der Abbildung gezeigt. Stellen Sie dabei sicher, dass keine Taste die

Ablagefläche berührt.

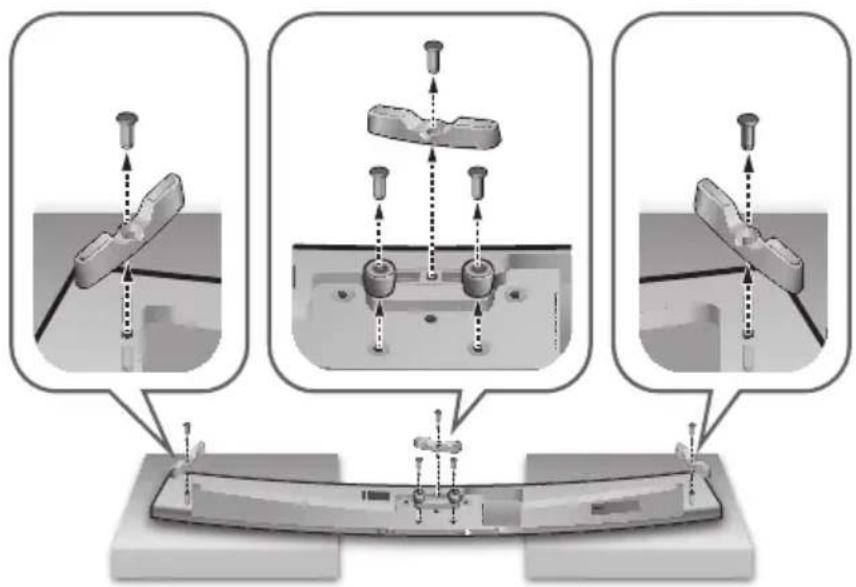

2. Falls der Halterfuß (3 Stck.) und der Halterträger (2 Stck.) daran befestigt sind, entfernen Sie diese Teile.

Halterfuß Halterträger AUX IN

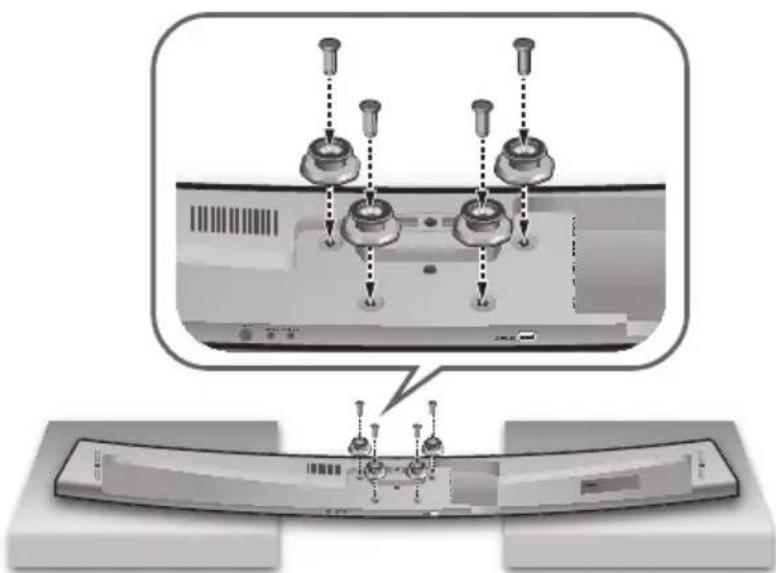

3. Schrauben Sie die Halteschraube 1 (4 Stck.) und die Halteschraube 2 (zur Befestigung des Hauptgeräts)

(4 Stck.) fest in die Löcher der Soundbar (siehe Abbildung).1312 MONTAGE Wand/Mauer

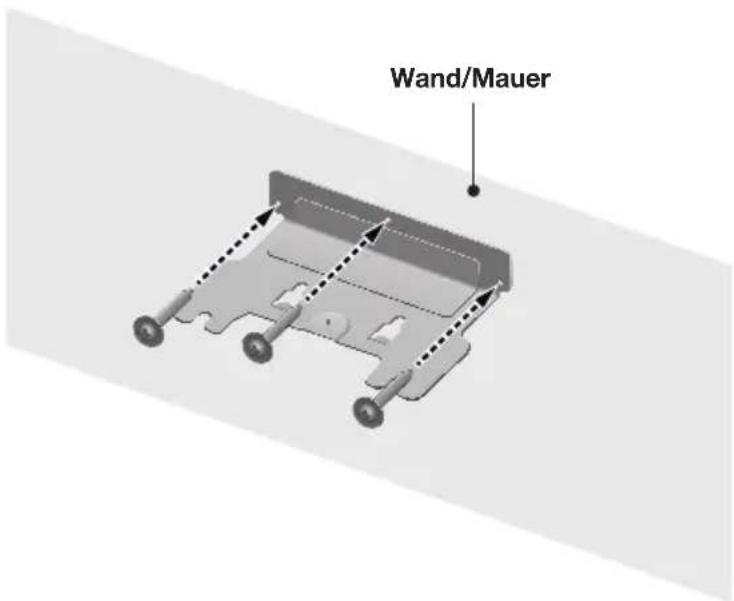

4. Führen Sie die Wandhalterungsschrauben nacheinander in die 3 Löcher ein, um die Wandhalterung an der

Wand zu befestigen. ● Empfohlene Schraube: M5

5. Befestigen Sie die Soundbar in der Reihenfolge, wie sie in der unten stehenden Abbildung gezeigt wird (1 2)

an der Wandhalterung.13 DEU MONTAGE

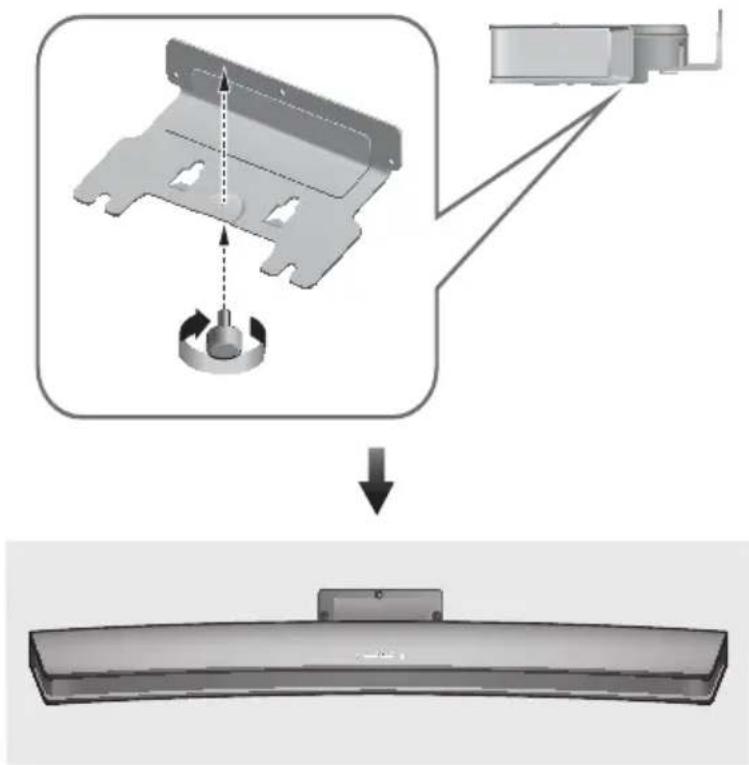

6. Befestigen Sie die Befestigungsschraube (zur Befestigung der Soundbar an der TV-Halterung) zusammen mit

der Wandhalterung an der Soundbar. ● Wandhalterungsschrauben sind nicht im Lieferumfang enthalten. ● Da je nach Beschaffenheit Ihrer Wand unterschiedliche Typen von Wandhalterungsschrauben erforderlich sind, sollten Sie die Wand vor der Montage prüfen und die geeigneten Schrauben kaufen.1514 MONTAGE

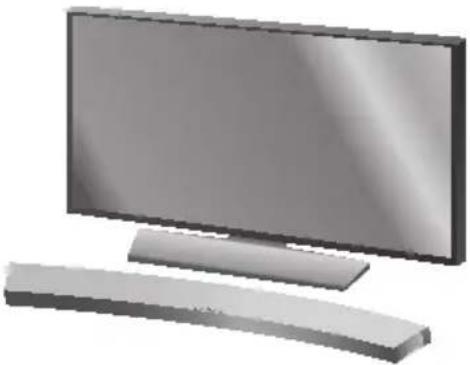

SOUNDBAR AUF EINEN TV-STÄNDER STELLEN

Stellen Sie die Soundbar auf einen TV-Ständer. Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde. Befestigungsfuß : 3 Stck. Halteschraube 2 : 3 Stck. 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Platzieren Sie die Soundbar wie in der Abbildung gezeigt. Stellen Sie dabei sicher, dass keine Taste die

Ablagefläche berührt. Sie können die Verpackung der Soundbar verwenden, um ihre beiden Enden zu unterstützen.

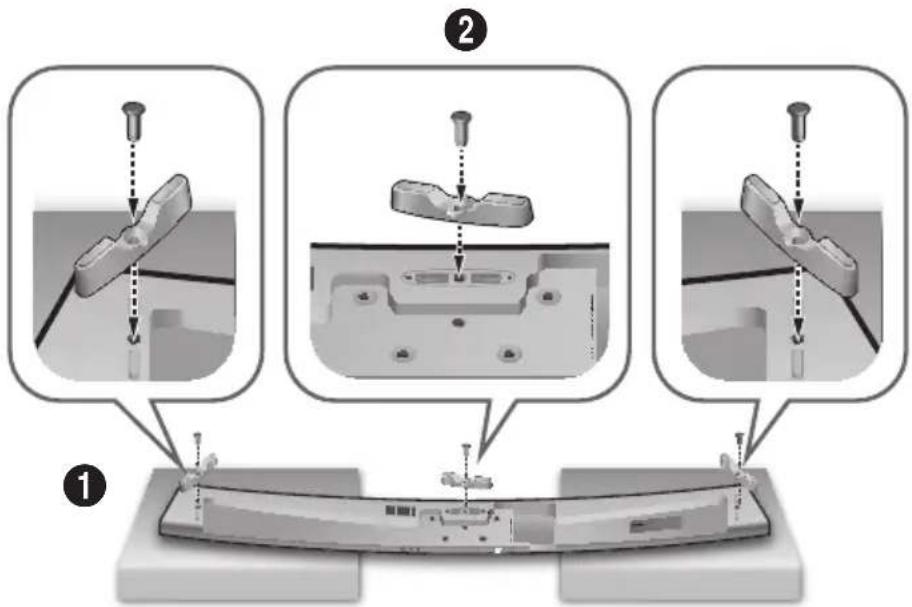

2. Befestigen Sie den Befestigungsfuß (3 Stck.) an der Soundbar mithilfe der 3 Halteschraube 2 (siehe Abbildung).

Ziehen Sie die Schrauben fest an.15 DEU MONTAGE AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

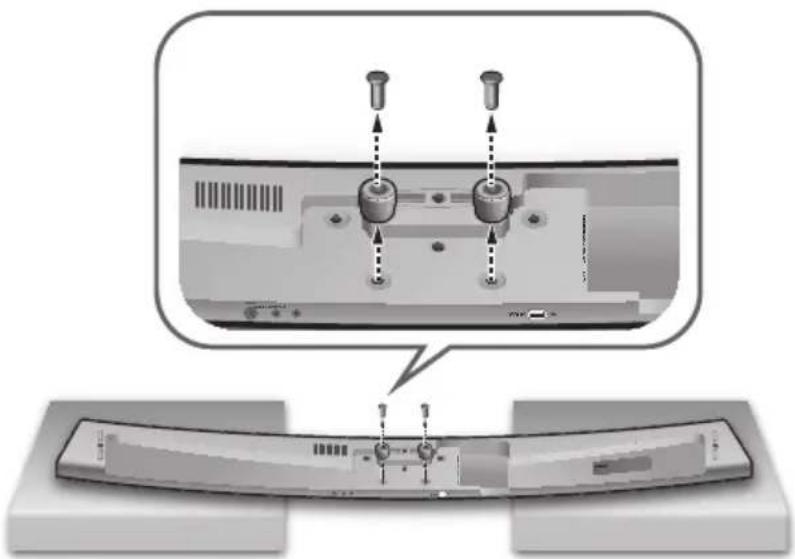

3. Entfernen Sie die Befestigungsstütze (2 Stck.) von der Soundbar, wie in der Abbildung dargestellt.

4. Richten Sie die Mitte der Soundbar auf die Mitte der Unterseite des Fernsehgeräts aus und schieben Sie die

Soundbar wie in der Abbildung dargestellt so weit wie möglich auf den Ständer. Achten Sie darauf, dass das Fernsehgerät nicht umkippt. ● Keine Schweren Gegenstände auf das Hauptgerät stellen oder drauftreten.1716 MONTAGE SOUNDBAR ALS FREI STEHENDES GERÄT VERWENDEN

1. Stellen Sie die Soundbar auf der flachen Fläche in der Mitte vor dem Fernsehgerät auf.

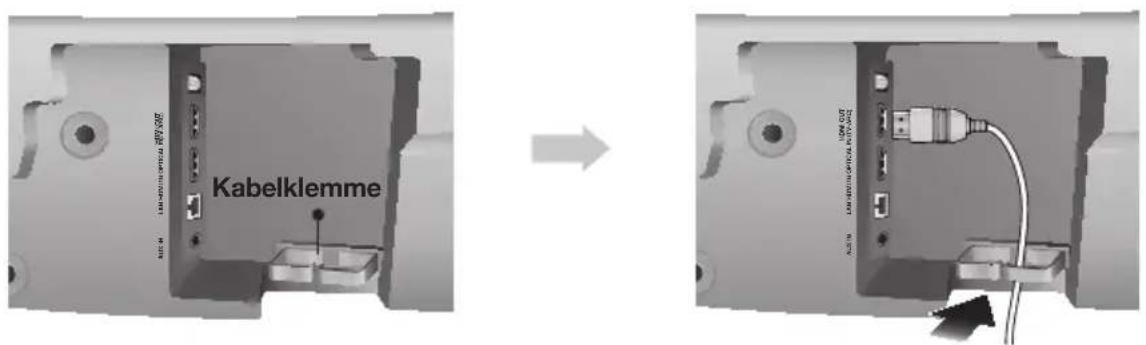

ANBRINGEN DER KABELKLEMME

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) Kabelklemme Bringen Sie die Kabelklemme wie dargestellt an und führen Sie die Kabel durch die Klemme, damit sie nicht verheddern.17 DEU ANSCHLÜSSE ● Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind. ● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

AUTOMATISCHER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER

Die ID zur Verbindung des Subwoofers ist werkseitig voreingestellt. Das Hauptgerät und der Subwoofer sollten sich automatisch (drahtlos) verbinden, sobald das Hauptgerät und der Subwoofer eingeschaltet werden.

• Wenn der Subwoofer vollständig verbunden ist, hört die blaue LED-Verbindungsanzeige am Subwoofer auf zu blinken und leuchtet kontinuierlich.

MANUELLER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER

Hört die blaue LED-Leuchte beim Einschalten des Hauptgeräts und des Subwoofers nicht auf zu blinken, legen Sie die ID fest. Führen Sie dazu die folgenden Schritte aus. ● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 9.POWER1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.

2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5

Sekunden lang gedrückt.• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.

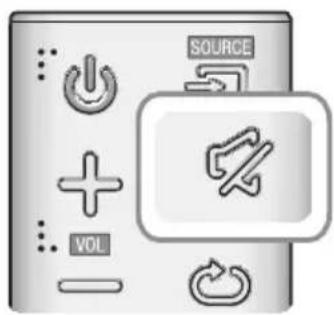

3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die (Stummschalten)

Taste 5 Sekunden lang gedrückt.

4. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.

5. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den

Anschluss abzuschließen.• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.

• Die Verbindungsanzeige LINK (blaue LED) auf dem Subwoofer sollte kontinuierlich leuchten und nicht blinken.

• Wenn die Verbindungsanzeige LINK nicht kontinuierlich blau leuchtet, konnte keine Verbindung hergestellt werden. Schalten Sie das Hauptgerät aus und beginnen Sie wieder bei Schritt 2.
• Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 9)anschlüsse1918 ANSCHLÜSSE ● Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. ● Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY LED an der Vorderseite blinkt rot (keine blaue LED). ● Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen. ● Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können. ● Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5 auf der vorherigen Seite und versuchen Sie erneut eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen. ● Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit. ● Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

LED-ANZEIGELAMPENSTATUS AN SUBWOOFER

LED Status Beschreibung Auflösung Rot Ein Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät) Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts Verbindung fehlgeschlagen Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung) Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät) Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts Verbindung fehlgeschlagen Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung) Rot und blau Blinkend Fehlfunktion Das Servicecenter kontaktieren.19 DEU ANSCHLÜSSE

ANSCHLUSS AN EIN FERNSEHGERÄT

● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 9. TV SOUNDCONNECT Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.Verbinden1. Schalten Sie das Fernsehgerät und den Soundbar ein.

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den TV-Modus auszuwählen.

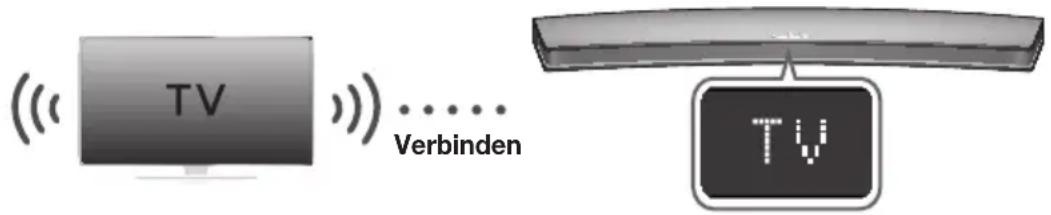

3. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll.

4. Wählen Sie mit der Fernbedienung des Fernsehgeräts <Ja>, um den Verbindungsaufbau zwischen der Soundbar

und dem Fernsehgerät abzuschließen. ● Wenn die TV SoundConnect-Verbindung nicht hergestellt werden kann, navigieren Sie im Menü „Sound“ des Fernsehers zu „SoundConnect“, wählen Sie Neues Gerät hinzufügen aus und legen Sie für Neues Gerät hinzufügen die Option EIN fest. Versuchen Sie es anschließend erneut. ● Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen. ● Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden. ● Um die bestehende Verbindung zu beenden, halten Sie die Taste auf der Fernbedienung 5 Sekunden lang gedrückt oder wechseln Sie in einen anderen Modus. Um eine Verbindung mit einem anderen Fernseher herzustellen, führen Sie oben die Schritte 1 bis 4 aus. ● Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.) ● Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü. ● Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her. ● TV SoundConnect Reichweite - Empfohlener Abstand für den Verbindungsaufbau: max. 2 m - Empfohlener Abstand beim Betrieb: max. 10 m ● Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der Soundbar haben keine Bedienungsfunktion für das Fernsehgerät.2120 ANSCHLÜSSE ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI (DIGITAL) KABELS SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI IN HDMI OUT (TV-ARC) HDMI-Kabel (Nicht enthalten)

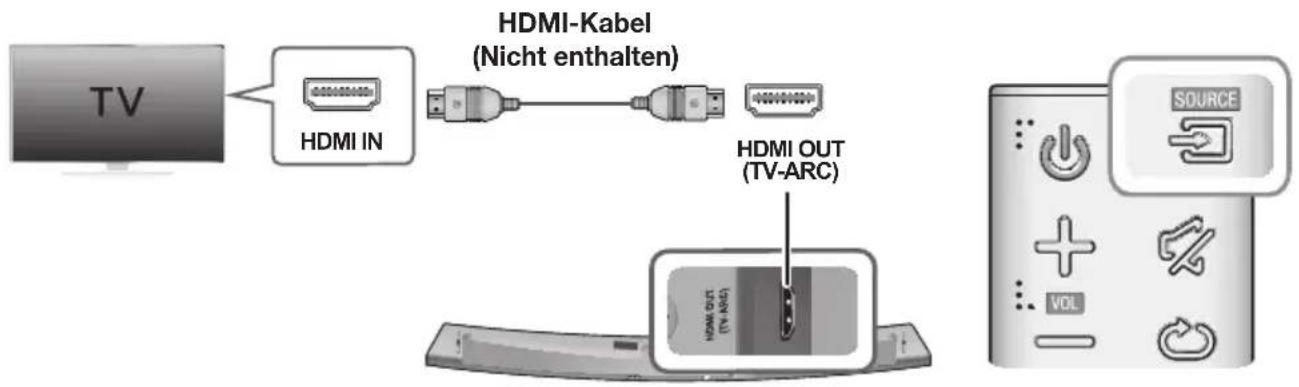

1. Schließen Sie ein HDMI-Kabel (Nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des

Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den D.IN-Modus auszuwählen. ● HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss. ● Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI IN (ARC) Anschluss an. ● Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm. ● Anynet+ eingeschaltet sein. ● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

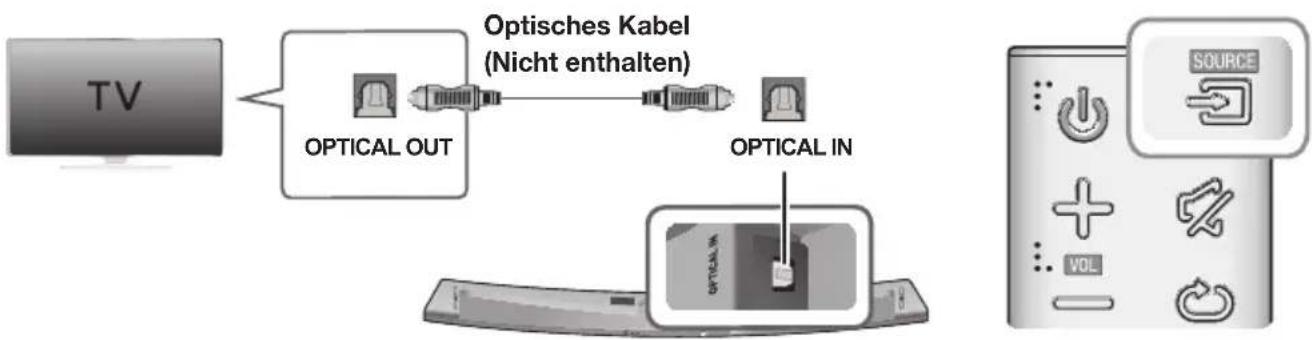

1. Schließen Sie OPTICAL IN (Audio) an der Soundbar an den OPTICAL OUT Anschluss des Fernsehgeräts an.

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den D.IN-Modus auszuwählen.21 DEU ANSCHLÜSSE + Auto Power Link Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, die Auto Power Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.AUTO POWER LINK Anzeige EIN OFF - ANYNET+ / ON - POWER LINK AUS ON - ANYNET+ / OFF - POWER LINK

1. Verbinden der Soundbar und des Fernsehgeräts mit einem optischen Kabel (nicht im Lieferumfang enthalten).

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den D.IN-Modus auszuwählen.

3. Drücken Sie die Anynet+ Taste auf der Fernbedienung, um die Auto Power Link Funktion ein- oder

auszuschalten. ● Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.

VERBINDUNG MIT EXTERNEN

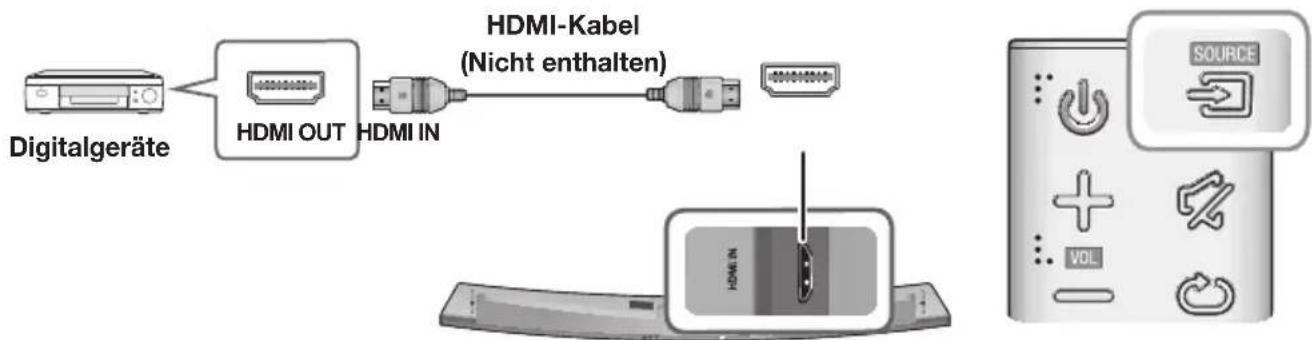

HDMI-KABEL Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt.DigitalgeräteSERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI OUT HDMI INHDMI-Kabel (Nicht enthalten)

1. Verbinden Sie ein HDMI-Kabel (Nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der

HDMI OUT Ausgangsbuchse Ihres Geräts.

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den HDMI-Modus auszuwählen.2322 ANSCHLÜSSE

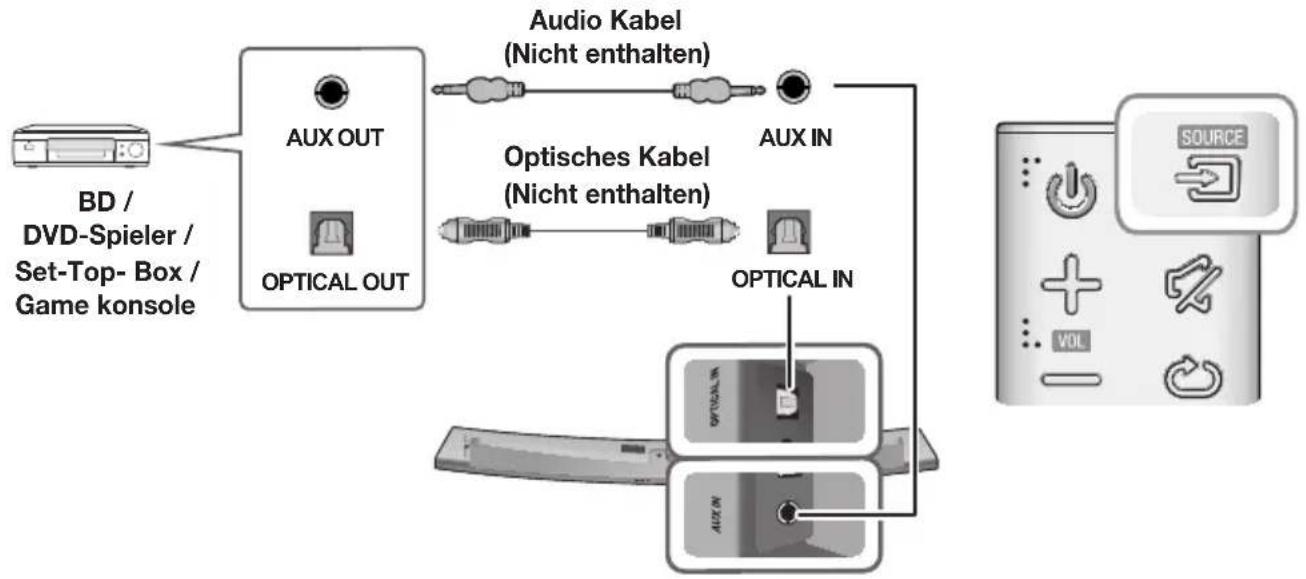

OPTISCHES ODER ANALOGES AUDIOKABEL

Dieses Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang (AUX). Sie haben also zwei Möglichkeiten zum Herstellen einer Verbindung mit externen Geräten. BD / DVD-Spieler / Set-Top- Box / Game konsole 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) OPTICAL IN AUX IN OPTICAL OUT AUX OUT Optisches Kabel (Nicht enthalten) Audio Kabel (Nicht enthalten) + AUX-Kabel

1. Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den AUX-Modus auszuwählen. + Optisches Kabel

1. Verbinden Sie den Anschluss OPTICAL IN (Audio) am Hauptgerät über ein optisches Digitalkabel mit dem

Anschluss OPTICAL OUT des Quellgeräts.

2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den D.IN-Modus auszuwählen.23 DEU FUNKTIONEN EINGANGSMODUS Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen.Eingangsmodus AnzeigeOptischer Digital EingangARC (HDMI OUT) Eingang D.IN AUX-Eingang AUX HDMI-Eingang HDMI BLUETOOTH Modus TV SoundConnect

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab: ● D.IN / HDMI / BT / TV Modus - Wenn seit 15 Minuten kein Audiosignal empfangen wurde. ● AUX Modus - Wenn seit 15 Minuten kein AUX-Kabel angeschlossen ist. - Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird. (Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) Um die Auto Power Down-Funktion während des AUX-Modus auszuschalten, drücken und halten Sie die

-Taste für 5 Sekunden gedrückt. Auf dem anzeige erscheint ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.funktionen2524 FUNKTIONEN BLUETOOTH Sie können an der Soundbar ein Bluetooth-Gerät anschließen und Musik mit Stereoton genießen – ohne Kabelsalat!

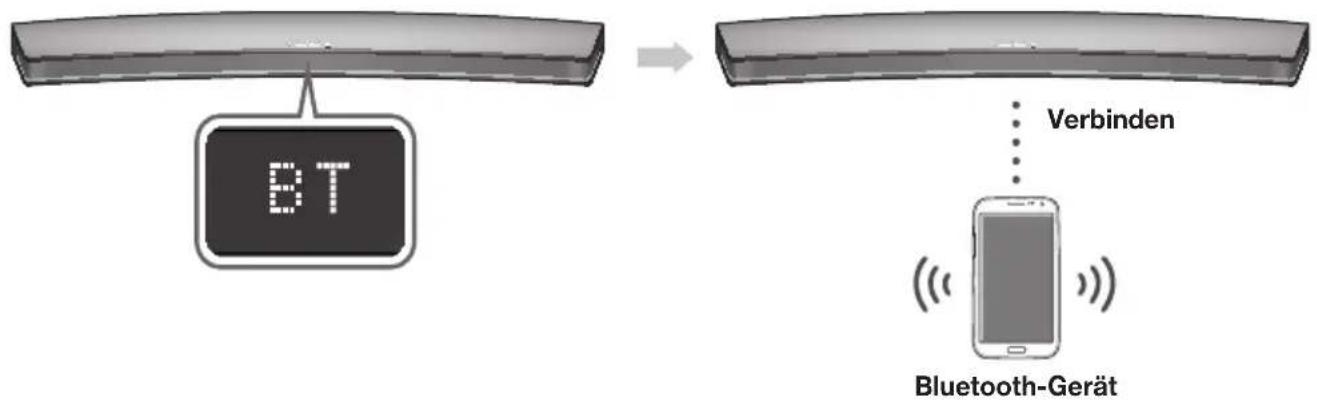

ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTH-

GERÄT Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt. Bluetooth-Gerät Verbinden

1. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den BT-Modus auszuwählen.

• Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.

(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

3. Wählen Sie "[Samsung] HW-Jxxxx" aus der Liste.

• Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]

BT auf dem Frontdisplay angezeigt.

• Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

• Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] HW-Jxxxx" und führen Sie die Suche erneut durch.

4. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

• Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

• Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen. ● Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein. ● Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. ● Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird. ● Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch: - Wenn sich Soundbar in einem starken elektrischen Feld befindet. - Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde. - Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert. ● Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.25 DEU FUNKTIONEN ● Der Soundbar unterstützt SBC data (44,1kHz, 48kHz). ● Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt. ● Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen. ● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[Samsung] HW-Jxxxx" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet. - Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.) ● Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar BT READY anzeigt. ● Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. ● Verbindung zum Soundbar wird getrennt. ● Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die SOURCE Taste auf der Fernbedienung oder die Taste auf dem oberen Bedienfeld des Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten. ● Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren) ● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet. ● Wenn sich der Soundbar für mehr als 15 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus. + Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden. ● Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: - Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. - Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. - Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke. ● Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird. ● Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth- Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. ● In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt. ● Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden. ● Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.2726 FUNKTIONEN MULTIROOM-APP VERWENDEN Mithilfe der Samsung Multiroom-App können Sie die Soundbar mit einem Smartphone, Ihrem Netzwerk und dem Internet verbinden. Sobald die Soundbar mit einem Smartphone, auf dem die Multiroom-App installiert ist, verbunden ist, können Sie die Soundbar auch drahtlos mit mehreren Samsung Multiroom-Geräten verbinden und Audiodateien darüber wiedergeben.

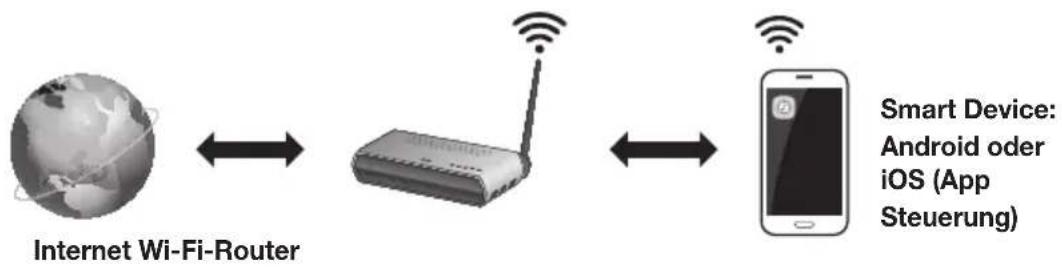

+ Grundlagen der Datenübertragung Internet Wi-Fi-Router Smart Device: Android oder iOS (App Steuerung) Voraussetzungen:

1. Sie benötigen einen WLAN-Router und ein Smartphone.

2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.

3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG

Um die Soundbar mit der Samsung Multiroom-App verwenden zu können, müssen Sie die Samsung Multiroom-App herunterladen und auf Ihrem Smartphone installieren. Sie können die App über Google Play oder den App Store herunterladen. Wenn Sie die Samsung Multiroom-App installiert haben, können Sie über die Soundbar auf Ihrem Smartphone oder auf anderen verbundenen Geräten gespeicherte, von anderen Inhaltsanbietern bereitgestellte oder von Internet-Radiosendern gestreamte Musik wiedergeben. + Android oder iOS Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.

• Google Play Suche : Samsung Multiroom oder27 DEU FUNKTIONEN + Samsung Multiroom-App starten Um die Samsung Multiroom-App zu starten, tippen Sie auf das Multiroom-App-Symbol auf Ihrem Smartphone.

ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK

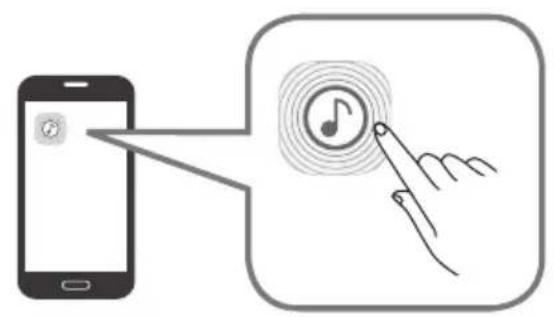

Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus. Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device. Sie können folgende Funktionen mit der Samsung Multiroom app nutzen. - Sie könne auf Ihrem Mobiltelefon gespeicherte Musikdateien, verschiedene Musikquellen und Internet-Radio wiedergeben. Musik auf dem Mobiltelefon Internet-Radio Musikdienste [Samsung] HW-Jxxxx ● Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar herzustellen. Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT geschaltet. Um die Soundbar per WLAN einzuschalten zu können, muss die Samsung Multiroom-App auf Ihrem Smartphone installiert sein.

1. Verbinden Sie das Smart Device mit Ihrer Soundbar.

2. Schalten Sie die Network Standby On Funktion ein, indem Sie die

Taste auf der Fernbedienung der Soundbar für mehr als 5 Sekunden gedrückt halten. Sie könne die Funktion ausschalten, indem Sie die

Taste erneut für mehr als 5 Sekunden gedrückt halten. ● Die Network Standby On-Funktion ist nur verfügbar, wenn die Soundbar zur Liste der gekoppelten Geräte des Smartphones gehört. (Das Smartphone und die Soundbar müssen zuvor mindestens einmal gekoppelt worden sein.) ● Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar [BT READY] oder [WiFi READY] anzeigt. ● Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart Device hergestellt werden. ● Wenn die Network Standby On Funktion nicht funktioniert - Die Network Standby On-Funktion ist auf Aus eingestellt. Stellen Sie die Funktion auf EIN. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.29 DEU FUNKTIONEN SOFTWARE AKTUALISIERUNG SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICE

AKTUALISIERUNG ÜBER USB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten. + Updateverfahren

1. Führen Sie die untenstehenden Schritte zum Herunterladen der Produktsoftware aus:

Gehen Sie zur Samsung-Webseite unter (samsung.com/sec) suchen Sie nach dem Modellnamen - wählen Sie die Option Kundensupport aus (der Name der Option ist vorbehaltlich etwaiger Änderungen)

2. Speichern Sie die heruntergeladene Software auf einem USB-Stick und wählen Sie „in Ordnernamen extrahieren“,

um den Ordner zu entzippen.

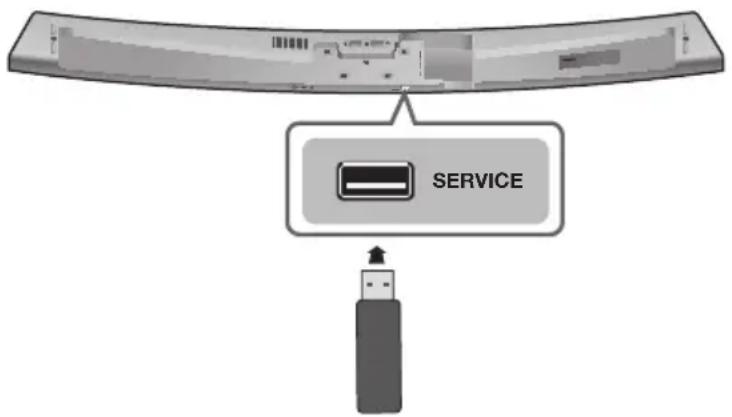

3. Schalten Sie die Soundbar aus und schließen Sie den USB-Stick mit der Softwareaktualisierung an den

4. Ziehen Sie das Stromkabel ab, schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

5. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird UPDATE angezeigt und die Aktualisierung beginnt.

6. Nachdem das Update abgeschlossen ist, wird die Soundbar automatisch aus- und eingeschaltet.3130

FUNKTIONEN + Wenn das UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den

USB-Anschluss der Soundbar an.

2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

● Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an. ● Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind. ● Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab. ● Nachdem die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung in der Soundbar initialisiert. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware- Aktualisierung ebenfalls die Subwoofer- Verbindung zurückgesetzt wird. Wenn die Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird, schlagen Sie bitte auf Seite 17 nach. Falls die Softwareaktualisierung fehlschlägt, überprüfen Sie, ob der USB-Stick beschädigt ist. ● Mac OS-Benutzer sollten MS-DOS (FAT) als USB-Format verwenden. ● Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt. AUTO UPDATE Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und fährt mit dem Update fort, wenn es mit dem Internet verbunden wurde. ● Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt. ● Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. Wird die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut.31 DEU FEHLERSUCHE FEHLERSUCHE Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät lässt sich nicht einschalten.

• Ist der Netzstecker an eine Steckdose angeschlossen? ¼ Schließen Sie den Netzstecker an die Steckdose an. Das Gerät reagiert nicht auf das Drücken von Tasten.

• Ist die Luft elektrostatisch aufgeladen? ¼ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an. Es wird kein Ton wiedergegeben.

• Wurde das Gerät auf stumm geschalten?

• Ist die Lautstärke auf minimal eingestellt? ¼ Drücken Sie die (Stummschalten) Taste, um die Funktion zu deaktivieren. ¼ Erhöhen Sie die Lautstärke. Die Fernbedienung funktioniert nicht.

• Sind die Batterien leer?

• Ist die Entfernung zwischen Fernbedienung und Gerät zu groß? ¼ Legen Sie neue Batterien ein. ¼ Näher an das Gerät heranrücken. Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.

• Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?

• Verfügen Sie über die neueste Firmware Version?

• Tritt ein Fehler beim Verbindungsaufbau auf? ¼ TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt. ¼ Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version. ¼ Setzen Sie sich mit dem Samsung Kundendienst in Verbindung. ¼ Setzen Sie die TV SoundConnect-Verbindung zurück und stellen Sie erneut eine Verbindung her. Um die TV SoundConnect-Verbindung zurückzusetzen, halten Sie die Taste

5 Sekunden lang gedrückt. Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen. ¼ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 17) Der Subwoofer dröhnt und vibriert merklich.

• Versuchen Sie die Vibrationen des Subwoofers einzustellen. ¼ Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um den Wert (zwischen -12, -6 ~ +6) einzustellen. Fehlersuche3332 ANHANG TECHNISCHE DATEN ALLGEMEIN Gewicht Haupteinheit 4,0 kg Subwoofer (PS-WJ7500R / PS-WJ7501R) 6,8 kg Abmessungen (B × H × T) Haupteinheit 1230,0 x 47,5 x 170,0 mm Subwoofer (PS-WJ7500R / PS-WJ7501R) 452,0 x 335,0 x 154,0 mm Betriebstemperatur +5 °C bis +35 °C Zulässige Luftfeuchtigkeit 10 % bis 75 % VERSTÄRKER Nennausgangsleistung Haupteinheit 20W x 8, 8 OHM, THD≦10% Subwoofer (PS-WJ7500R / PS-WJ7501R)

160W, 3 OHM, THD≦10%

• Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.

• Nominelle Spezifikation - Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. - Gewicht und Abmessungen können von den Angaben abweichen. - Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen. a Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten. Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“) 2,7W Wi-Fi/Ethernet Port Deaktivierungsmethode Halten Sie die Wi-Fi SETUP Taste am Gerät 30 Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten. Bluetooth Port Deaktivierungsmethode Halten Sie die SPK ADD Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten. a Bekanntmachung zu Open Source Lizenzen - Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com a Lizenzen - Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses. - Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect anhang33 DEU ANHANG LIZENZ Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC. Drahtlos-Modelle (auch die im Frequenzbereich von 5,15-5,35 GHz) Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden. Dieses Gerät darf nur in Innenräumen verwendet werden. Drahtlos-Modelle (außer die im Frequenzbereich von 5,15-5,35 GHz) Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden.Kontakt zu SAMSUNG WORLD WIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung. © 2016 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
