HASZNÁLATI ÚTMUTATÓ PHD 150 D3 PARKSIDE

HU Az originál használati utasítás fordítása Oldal

• MT139 Tartalomjegyzék Bevezető p. 139
• Rendeltetésszerű használat p. 139
• A csomag tartalma / Tartozékok p. 139
• Működés leírása p. 140

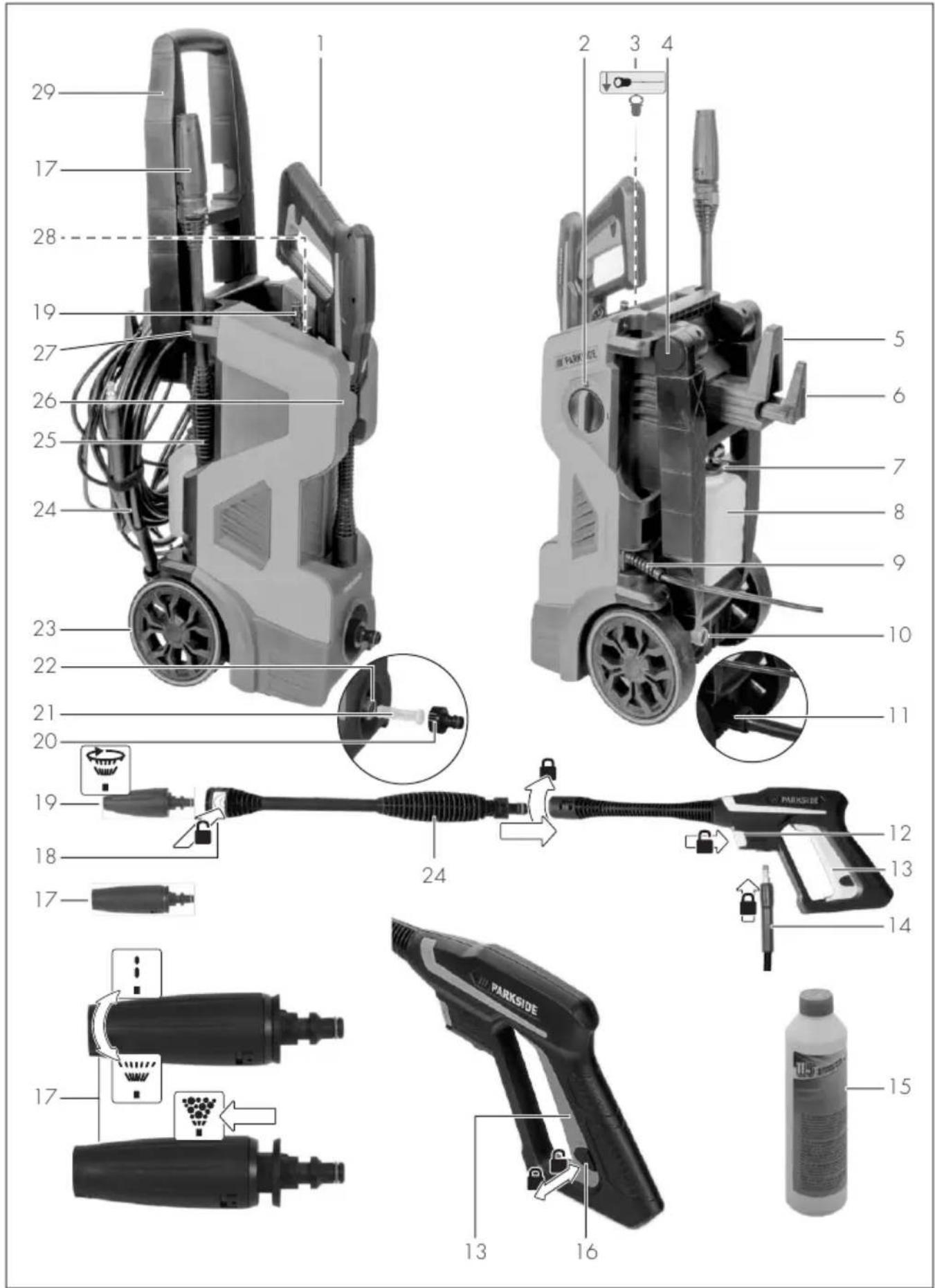

• Áttekintés p. 140
• Műszaki adatok p. 140
• Biztonsági utasítások p. 141
• A biztonsági utasítások jelentése p. 141
• Piktogramok és szimbólumok p. 141
• A készülék biztonságos üzembe helyezése p. 141
• Előkészítés p. 143
• Kezelőelemek és azok működése p. 143
• Vízellátás létrehozása p. 143
• A készülék felállítása p. 144
• Tartozék kiválasztása p. 144
• Tartozék felszerelése és leszerelése p. 144
• Üzemeltetés p. 144
• Tisztítás tisztítószerrel p. 144
• Bekapcsolás p. 145
• Működtetés megszakítása p. 145
• Légtelenítés p. 146
• Működtetés befejezése p. 146
• Tisztítás, karbantartás és tárolás p. 146
• Tisztítás p. 146
• Karbantartás p. 147
• Tárolás p. 147
• Hibakeresés p. 147
• Ártalmatlanítás/ Környezetvédelem p. 148
• Pótalkatrészek és tartozékok p. 149
• Az eredeti EK‑megfelelőségi nyilatkozat fordítása p. 150
• JÓTÁLLÁSI TÁJÉKOZTATÓ Bevezető Gratulálunk új magasnyomású tisztítóberen- dezése megvásárlásához (a továbbiakban készülék vagy elektromos kéziszerszám). Vásárlásával kiváló minőségű termék mellett döntött. Ezt a készüléket a gyártás során minő- ségi vizsgálatnak és végső ellenőrzésnek vetet- ték alá. Ezáltal biztosított a készülék működő- képessége. Nem zárható ki, hogy egyes esetekben víz marad a készüléken vagy a készülékben, ill. a tömlővezetékekben. Ez nem hiányosság vagy hiba és nincs ok az aggodalomra. A használati útmutató a készülék része. Fontos tudnivalókat tartalmaz a biztonságra, haszná- latra és ártalmatlanításra vonatkozóan. A kész- üléket csak a leírtak szerint és a megadott alk- almazási területen használja. Őrizze meg a használati útmutatót és a készülék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is. Rendeltetésszerű használat A készülék kizárólag a következő használatra készült: p. 151

• Gépek, gépjárművek, építmények, szerszá- mok, homlokzatok, teraszok, kerti szerszá- mok stb. tisztítása nagynyomású vízsugár- ral. Mindig vegye figyelembe a tisztítandó tárgy gyártójának utasításait. A készülék minden más, a jelen használati út- mutatóban nem kifejezetten engedélyezett használata komoly veszélyt jelenthet a felhasz- náló számára és kárt okozhat a készülékben. A készüléket kezelő vagy használó személy felel más személyeknek okozott balesetekért vagy tulajdonukon okozott károkért. A készülék a barkács szektorban történő használatra kész- ült. Nem folyamatos ipari használatra tervez- ték. Ipari használat esetén a garancia érvényét veszti. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból vagy helytelen kezelésből eredő károkért. A csomag tartalma / Tartozékok Csomagolja ki a készüléket és ellenőrizze a csomag tartalmát. Ártalmatlanítsa megfelelően a csomagolóanya- got.

• Magasnyomású tisztító hálózati csatlakozó- vezetékkel HU140

• standard állítható szórófej

• turbó szennymaró fúvóka

• Tisztítószer-flakon (500mℓ)

• Gyorscsatlakozó és Szűrőbetét

• használati utasítás Működés leírása A magasnyomású tisztító nagynyomású vízsu- gárral tisztít. Szükség esetén tisztítószerek hozzáadásával is működtethető. A kezelőelemek funkciója az alábbi leírásban található. Áttekintés A készülék ábrái az elülső kihaj- tható oldalon találhatók. 1pisztolymarkolat 2be-/kikapcsoló 3fúvókatisztító tű 4Kireteszelés (kengyelfogantyú) 5Magasnyomású tömlő tartója 6hálózati csatlakozóvezeték tartó 7Zárósapka szívótömlővel 8tisztítószer-tartály 9hálózati csatlakozóvezeték 10Nagynyomású csatlakozó 11Menetes csatlakozó 12Magasnyomású tömlő kireteszelője 13Bekapcsoló kar 14Gyorscsatlakozó-dugó 15Tisztítószer-flakon 16Gyerekzár 17standard állítható szórófej 18kireteszelő nyomógomb 19turbó szennymaró fúvóka 20Gyorscsatlakozó a locsolótömlőhöz 21Szűrőbetét 22Vízcsatlakozó 23kerekek 24Magasnyomású tömlő 25Cső 26Pisztolymarkolat-tartó 27Csőtartó 28Fúvókatartó 29kengyelfogantyú Műszaki adatok Magasnyomású tisztító PHD 135 D5 Névleges feszültség U230V∿, 50Hz Névleges teljesítmény P1800W Hossz hálózati csatlakozóve- zeték

Védelmi osztály⧈II VédelemIPX5 Súly7,5kg A magasnyomású tömlő hossza

Munkanyomás (p)9MPa Megengedett nyomás (p max )13,5MPa Megengedett bemeneti nyo- más (p in;max

0,8MPa Max. befolyási hőmérséklet

40°C Névleges átfolyó mennyiség (Q) 5,2l/min (312 l/h) Max. névleges átfolyó mennyiség (Q max

7l/min (420 l/h) Hangnyomásszint (L

=3dB Hangerőszint (L

)≤2,50m/s² A zaj- és rezgésértékek az EN 60335-2-79:2012 szabvány szerint kerültek meghatározásra. A megadott rezgés-összérték és a megadott zajkibocsátási érték szabványosított mérési el- járással lett meghatározva és felhasználható az elektromos kéziszerszám egy másik készü- HU141 lékkel történő összehasonlítására. A megadott rezgés-összérték és a megadott zajkibocsátási érték a terhelés előzetes megbecsüléséhez is felhasználható. FIGYELMEZTETÉS!A rezgés- és zajki- bocsátási értékek az elektromos kéziszerszám tényleges használata során eltérhetnek a meg- adott értékektől az elektromos kéziszerszám használatától függően kerül megmunkálásra. Próbálja a lehető legalacsonyabb szinten tar- tani a rezgésterhelést. A rezgésterhelés példá- ul a munkaidő korlátozásával csökkenthető. Eb- ben az esetben a működési ciklus minden ré- szét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nél- kül fut). Biztonsági utasítások Ez a fejezet a készülék használatával kapcso- latos alapvető biztonsági utasításokat tartal- mazza. A biztonsági utasítások jelentése VESZÉLY!Baleset történik, ha nem tartja be ezt a biztonsági utasítást. Súlyos testi sérü- lés vagy halál a következménye. FIGYELMEZTETÉS!Baleset történhet, ha nem tartja be ezt a biztonsági utasítást. Súlyos testi sérülés vagy halál lehet a következménye. VIGYÁZAT!Baleset történik, ha nem tartja be ezt a biztonsági utasítást. Enyhe vagy köze- pes fokú testi sérülés lehet a következménye. MEGJEGYZÉS!Baleset történik, ha nem tartja be ezt a biztonsági utasítást. Anyagi kár lehet a következménye. Piktogramok és szimbólumok Szimbólumok a készüléken Figyelem! Olvassa el figyelmesen a használati út- mutatót. Ismerje meg a kezelőrészeket és a készülék helyes használatát. Figyelem! Ha a vezeték használat közben megsérül, akkor azt azonnal le kell választani az áramhálózatról. A vízellátásra történő csatlakoztatás vagy szivárgások megszüntetésének kísérlete esetén szintén ki kell húzni a csatlakozódugót. A készülék nem alkalmas az ivóvízellá- tó rendszerre történő csatlakoztatásra. Védelmi osztály II (kettős szigetelés) Az elektromos készülékek nem tartoz- nak a háztartási hulladékba.

Hangnyomásszint adatok, L

, dB(A). A készüléket csak álló helyzet- ben működtesse. Soha ne mű- ködtesse fekvő helyzetben. A magasnyomású sugár nem megfelelő használat esetén veszélyes lehet. A sugarat nem szabad személyekre, ál- latokra, aktív elektromos ber- endezésekre vagy magára a gépre irányítani. A készülék biztonságos üzembe helyezése Általános információk

• Olvassa el figyelmesen a használati útmuta- tót. Ismerje meg a kezelőrészeket és a kész- ülék helyes használatát.

• A készüléket nem használhatják gyermekek. A gyermekeket tartsa felügyelete alatt, hogy ne játszhassanak a készüléket. A készüléket csökkent fizikai, érzékszervi vagy szellemi képességű vagy tapasztalat- tal és tudással nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították őket a készülék bizton- ságos használatáról és megértették az eb- ből eredő veszélyeket.

• Nem használhatják a készüléket olyan sze- mélyek, akik nem ismerik a használati útmu- tatót. HU142

• A magasnyomású tisztítót nem üzemeltethe- tik olyan személyek, akik nem ismerik annak használatát.

• Üzemeltetés közben fellépő üzemzavar vagy meghibásodás esetén azonnal ki kell kapcsolni a készüléket és ki kell húzni a há- lózati csatlakozódugót. A meghibásodás le- hetséges okai: Hibakeresés, L.147. Eset- leg forduljon szervizközpontunkhoz.

• Vegye figyelembe, hogy maga a felhaszná- ló felel a balesetekért vagy más személyek, illetve tulajdonuk veszélyeztetéséért.

• Ügyeljen a zajvédelemre és a helyi előírás- okra. Előkészítés

• Védje magát a visszafröccsenő víztől vagy szennytől védőszemüveggel és megfelelő védőruhával.

• Ne dolgozzon sérült, hiányos vagy a gyár- tó engedélye nélkül átalakított készülékkel. Üzembe helyezés előtt szakemberrel ellen- őriztesse, hogy rendelkezésre állnak-e a szükséges elektromos védőintézkedések.

• A készüléket csak egy tapasztalt villanysze- relő által az IEC 60364-1 szabvány szerint telepített csatlakozóaljzatra szabad csatlak- oztatni.

• Használat előtt mindig ellenőrizze a csat- lakozó- és a hosszabbító vezeték sérülésé- re vagy öregedésére utaló jeleket. Ha a ve- zeték használat közben megsérül, akkor azt azonnal le kell választani az áramháló- zatról, NE ÉRJEN A VEZETÉKHEZ, AMÍG NINCS LEVÁLASZTVA A HÁLÓZATRÓL. Ne használja a készüléket, ha a vezeték sé- rült vagy kopott.

• Ha megsérül a készülék hálózati csatlak- ozóvezetéke, akkor a veszélyek elkerülé- se érdekében ezt a gyártónak, ügyfélszol- gálatának, vagy egy hasonlóan szakkép- zett személynek kell kicserélnie. Forduljon a Service-Center.

• A készüléket csak olyan hibaáramvédő szerkezettel (FI relé) rendelkező csatlakozó- aljzathoz csatlakoztassa, amit 30mA-t meg nem haladó névleges hibaáram-erősségre méreteztek.

• A nem megfelelő hosszabbító vezetékek ve- szélyesek lehetnek! Csak olyan hosszabbí- tó vezetékeket használjon, amelyek kültéri használatra alkalmasak. A csatlakozásnak száraznak és a talaj felett kell lennie. Java- soljuk, hogy használjon erre a célra kábel- dobot, ami a csatlakozóaljzatot legalább 60mm-re a talaj felett tartja.

• A hosszabbító kábelek vezető keresztmet- szetének legalább 2×2,5mm² méretűnek kell lennie.

• A magasnyomású tömlők, szerelvények és összekötőelemek fontosak a készülék biz- tonsága szempontjából. Csak a gyártó által ajánlott magasnyomású tömlőket, szerelvé- nyeket és összekötőelemeket használjon.

• Ne használja a készüléket, ha a hálózati csatlakozóvezeték, a vízbemenet vagy más fontos alkatrészek, például a magasnyomá- sú tömlő vagy a szórópisztoly sérült, ill. szi- várog.

• A készüléket csak állva és csak egy stabil, egyenletes felületen használja.

• Soha ne üzemeltesse a készüléket, ha gyer- mekek vagy állatok tartózkodnak a közel- ben. A közelben tartózkodó személyeknek védőruhát kell viselniük. Üzemeltetés

• Mindig legyen figyelmes, ügyeljen arra, amit csinál és mindig ésszerűen járjon el a készülékkel végzett munka során. Ne hasz- nálja a készüléket, ha fáradt, vagy ha kábí- tószer, alkohol vagy gyógyszer hatása alatt áll.

• A magasnyomású sugár nem megfelelő használat esetén veszélyes lehet. A sugarat nem szabad személyekre, állatokra, aktív elektromos berendezésekre vagy magára a gépre irányítani.

• Ne irányítsa a sugarat saját magára vagy másokra ruha vagy lábbeli tisztítása céljá- ból.

• Ha a tisztítószer a bőrére kerül, öblítse le bő tiszta vízzel.

• Ne a hálózati csatlakozóvezetéknél fogva húzza ki a csatlakozódugót az aljzatból vagy ne húzza annál fogva a készüléket. HU143 Védje a hálózati csatlakozóvezetéket hőtől, olajtól és éles szélektől.

• Robbanásveszély – Ne permetezzen gyúlé- kony folyadékokat.

• Ne használja a készüléket gyúlékony foly- adékok vagy gázok közelében. Ennek fi- gyelmen kívül hagyása esetén tűz- vagy robbanásveszély áll fenn.

• Soha ne szállítsa a készüléket működésben lévő hajtással.

• Kapcsolja ki a készüléket és húzza ki a csat- lakozódugót a csatlakozóaljzatból. Győ- ződjön meg arról, hogy minden mozgó alkatrész teljesen leállt:

• ha bármikor felügyelet nélkül hagyja a készüléket,

• ha tartozékot cserél,

• mielőtt megszüntet egy elakadást vagy eltömődést,

• a készülék ellenőrzése, tisztítása, illetve a készüléken történő munkavégzés előtt.

• Ha a készülék elkezd szokatlanul erősen re- zegni, azonnal át kell nézni a készüléket:

• nézze át a készüléket, hogy nincs-e rajta sérülés,

• cserélje ki a sérült alkatrészeket,

• forduljon a szervizközponthoz. Tisztítás, karbantartás és tárolás

• Hagyja lehűlni a motort, mielőtt hosszabb időre leállítja a készüléket.

• Biztonsági okokból cserélje ki a kopott vagy sérült alkatrészeket. Kizárólag eredeti alkat- részeket és tartozékokat használjon.

• A készüléket csak erre felhatalmazott vil- lamossági szakember nyithatja fel. Ha ja- vítás szükséges, minden esetben forduljon szervizközpontunkhoz.

• Kapcsolja le a motort, válassza le a készü- léket az áramellátásról és hagyja lehűlni a készüléket, ha a készülék tisztítás, beállítás, tárolás vagy tartozékcsere céljából lett leáll- ítva.

• Kezelje gondosan és tartsa tisztán a készü- léket.

• Tárolja a készüléket gyermekektől elzárva. Előkészítés FIGYELMEZTETÉS!Sérülésveszély vélet- lenül beinduló készülék révén. Csak akkor csat- lakoztassa a csatlakozódugót a csatlakozóalj- zatba, ha a készülék teljesen elő van készítve a használatra. Kezelőelemek és azok működése A készülék első használata előtt ismerje meg a kezelőelemeket. Pisztolymarkolat (1)

• Bekapcsoló kar meghúzása: aktiválja a nagynyomású sugarat

• Bekapcsoló kar elengedése: kikapcsolja a nagynyomású sugarat

• Gyerekzár (16) a bekapcsoló karon (hátulról nézve) A bekapcsoló kar reteszelve van . Meghúzhatja a bekapcsoló kart . FIGYELMEZTETÉS!Nagynyomású su- gár okozta sérülésveszély! Minden esetben reteszelje a bekapcsoló kart, ha megszakít- ja a munkát. Kengyelfogantyú (29) Kihajtott kengyelfogantyúval kényelmesen moz- gathatja a készüléket.

• A kengyelt csak akkor lehet becsukni, ha a hálózati csatlakozóvezeték tartója (6) be van tolva.

• Kengyel kihajtása: Nyomja meg a kireteszelőt (4) és hajtsa fel- felé a kengyelfogantyút.

• Kengyel behajtása: Nyomja meg a kireteszelőt és hajtsa lefelé a kengyelfogantyút. Vízellátás létrehozása Előfeltételek

• Táptömlő: Kerti tömlő felszerelt tömlő- adapterrel (nem tartozék); 13mm (½฀); hosszúság 5m és 30m között HU144

• Legkisebb szállítási teljesítmény: 5,2l/min (312 l/h)

• Rendszerelválasztó Egy rendszerelválasztó (visszafolyásgát- ló) megakadályozza a víz és a tisztítószer visszaáramlását az ivóvízvezetékbe.

• A jelenleg érvényben lévő előírások szerint a magasnyomású tisztítót soha nem szabad az ivóvízhálózaton rend- szerelválasztó nélkül üzemeltetni. Egy EN12729 szerinti BA típusú megfelelő rendszerelválasztót kell használni.

• A rendszerelválasztón átfolyt víz nem ivóvíz besorolású.

• Rendszerelválasztók szaküzletekben kaphatók. Eljárás

1. Dugja be a szitabetétet (21) a vízcsatlako-

2. Szereljen fel locsolótömlő-gyorscsatlakozót

(20) a vízcsatlakozóra.

3. Szerelje fel a tömlőadaptert a táptömlőre.

4. Csatlakoztassa az táptömlőt a vízellátás-

5. Légtelenítse az táptömlőt: nyissa ki a vízell-

átást, amíg a víz szabadon távozik az táp- tömlő másik végén. Zárja el a vízellátást.

6. Csatlakoztassa az táptömlőn lévő tömlő-

adaptert a locsolótömlő gyorscsatlakozó- hoz(20). A készülék felállítása

1. Állítsa a készüléket függőlegesen egy sima

2. Dugja a magasnyomású tömlőn (24)

lévő menetes csatlakozót (11) a készülék nagynyomású csatlakozójába (10). Rögzít- se a csatlakozót a záróanyával.

3. Dugja a magasnyomású tömlőn lévő gyors-

csatlakozó-dugót (14) a pisztolymarkolat (1) nagynyomású csatlakozójába. Ne vezesse át a tömlőt a kengyelfogantyún (29) keresztül, hogy ne akadályozza a ken- gyelfogantyút. Tartozék kiválasztása standard állítható szórófej (17) A fúvókacsúcs forgatható és eltolható Kezelőelemek

• Vario felület-szórás (forgásirány hátulról nézve) ⭮ széles szórás ⭯ keskeny szórás; pontszórás

• Eltolható fúvókacsúcs Kisnyomás tisztítószerhez: fúvóka- csúcs elöl Nagynyomású működtetés: fúvóka- csúcs hátul Turbó szennymaró fúvóka (19) A forgó vízsugár alacsony víz- fogyasztású munkavégzéshez alkal- mas. Tartozék felszerelése és leszerelése Fúvóka felszerelése

1. Szerelje fel a csövet (25) a pisztolymarkol-

atra (1) (Bajonettzár: Csatlakoztatás és for- gatás).

2. Helyezze a tartozékot a csőre (25).

✔ A tartozék bekattan. Fúvóka leszerelése

1. Nyomja meg és tartsa lenyomva a reteszelő

gombot (18) a cső elülső végére (25)

2. .Húzza le a tartozékot a csőről (25).

3. Szerelje le a csövet (25) a pisztolymarkolat-

ról (1) (Bajonettzár: Forgatás és húzás). Üzemeltetés Tisztítás tisztítószerrel A tisztítószerre vonatkozó követelmé- nyek

• Ezt a készüléket biológiailag lebontható an- ionos felületaktív anyagokon alapuló sem- HU145 leges tisztítószerrel való használatra tervez- ték.

• Más tisztítószerek vagy vegyszerek haszná- lata befolyásolhatja a készülék biztonságát és kárt okozhat. A garancia nem vonatkozik az ilyen típusú károkra.

• Tisztítószert internetes boltunkban vásárol- hat. Előfeltételek

• A tisztítószer-tartály tele van töltve tisztító- szerrel.

• A standard állítható szórófej csúcsa előre van tolva. Tisztítószer-tartály megtöltése és ki- ürítése

1. Távolítsa el a szívótömlős zárósapkát (7) a

tisztítószer-tartályról (8).

2. Húzza a tisztítószer-tartályt felfelé, majd

előre a készüléktől. ✔ A tisztítószer-tartály el van távolítva, és feltölthető vagy leüríthető.

3. Helyezze be a tisztítószer-tartályt fordított

4. Zárja le a tisztítószertartályt a zárósapká-

5. Tolja a szívótömlőt a tisztítószer-tartály aljá-

ig. Bekapcsolás FIGYELMEZTETÉS!A szivárgó vízrend- szer áramütést okozhat! Állítsa a be-/kikapcso- lót (2) „0“ (KI) állásba. Húzza ki a hálózati csatlakozódugót. Kezdje újra a vízcsatlakozá- sok létrehozását (lásd: Vízellátás létrehozása, L.143). FIGYELMEZTETÉS!A készüléket csak füg- gőleges pozícióban szabad működtetni! Áram- ütés veszélye áll fenn, ha a készülék felborul. Állítsa a be-/kikapcsolót (2) „0“ (KI) állásba. Húzza ki a hálózati csatlakozódugót. Csak ezt követően állítsa vissza a készüléket függőleges pozícióba. Saját biztonsága érdekében várjon kb. öt percet, mielőtt ismét az elektromos háló- zatra csatlakoztatja. FIGYELMEZTETÉS!A nem megfelelő hosszabbító vezetékek veszélyesek lehetnek! Csak olyan hosszabbító vezetékeket használ- jon, amelyek kültéri használatra alkalmasak. A csatlakozásnak száraznak és a talaj felett kell lennie. Javasoljuk, hogy használjon erre a cél- ra kábeldobot, ami a csatlakozóaljzatot leg- alább 60mm-re a talaj felett tartja.

1. Ellenőrizze, hogy a be-/kikapcsoló (2)

„0“ (KI) pozícióban áll.

2. Állítsa a készüléket függőleges pozícióba.

3. Csatlakoztassa a csatlakozódugót egy

áram-védőkapcsolóval ellátott csatlakozó- aljzathoz. A hálózati csatlakozóvezeték (6) tartójának hátulról nézve jobboldali része elfordítható. Az alábbi módon könnyen kiemelhető a há- lózati csatlakozóvezeték (9).

4. MEGJEGYZÉS!Kár keletkezhet a készülék-

ben, ha a készüléket szárazon működteti. Ne működtesse a magasnyomású tisztítót zárt vízcsappal. Nyissa ki teljesen a vízcsapot.

5. Állítsa a be-/kikapcsolót (2) „I“ (BE) állás-

ba. ✔Ha létrejött a szükséges nyomás, a mo- tor rövid időn belül elindul. Ezután megáll a motor.

FIGYELMEZTETÉS!Ügyeljen a távozó vízsugár visszaütő erejére. Sérülést okozhat magának vagy más személyeknek. Gond- oskodjon stabil álló helyzetről. Tartsa erő- sen a pisztolymarkolatot (1). Nyomja meg a pisztolymarkolat (1) be- kapcsoló karját (13). ✔A fúvóka nyomással működik és a mo- tor beindul. Ha elengedi a bekapcsoló kart (13), akkor a motor leáll. A nagynyomás a rendszerben megmarad. Működtetés megszakítása A pisztolymarkolatot (1) a csővel és a fúvóká- val behelyezheti a pisztolymarkolat tartójába (26).

1. Engedje el a pisztolymarkolat (1) be-

kapcsoló karját (13). HU146

2. Ha leteszi a pisztolymarkolatot: Rögzítse a

bekapcsoló kart a gyerekzárral (16) (hátul- ról nézve). A bekapcsoló kar reteszelve van . Meghúzhatja a bekapcsoló kart . FIGYELMEZTETÉS!Nagynyomású su- gár okozta sérülésveszély! Minden esetben reteszelje a bekapcsoló kart, ha megszakít- ja a munkát.

3. Hosszabb munkaszünetek esetén: Állítsa a

be-/kikapcsolót (2) „0“ (KI) állásba. Légtelenítés Táptömlő légtelenítése

1. Zárja el a vízcsapot.

2. Távolítsa el az táptömlőt a készülékről.

3. További információ: Vízellátás létrehozása,

L.143 Készülék légtelenítése

1. Állítsa a be-/kikapcsolót (2) „I“ (BE) állás-

2. Várja meg, amíg létrejön a nyomás és a mo-

3. Állítsa a be-/kikapcsolót (2) „0“ (KI) állás-

4. Nyomja meg a pisztolymarkolat (1) be-

kapcsoló karját (13), amíg megszűnik a nyomás.

5. Ismételje meg ezeket a lépéseket néhány-

szor, amíg nincs több levegő a készülék- ben. Működtetés befejezése

1. Tisztítószerrel történő munkavégzés után:

• Ürítse ki a tisztítószer-tartályt (8).

• Öblítse ki a készüléket tiszta vízzel, amíg nincs több tisztítószer a vezetékekben.

2. Engedje el a bekapcsoló kart (13).

3. Állítsa a be-/kikapcsolót (2) „0“ (KI) állás-

4. Zárja el a vízcsapot.

5. Nyomja meg a pisztolymarkolat (1) be-

kapcsoló karját (13), amíg megszűnik a nyomás.

6. Húzza ki a hálózati csatlakozódugót. Teker-

je fel a hálózati csatlakozóvezetéket (9) a tartóra (6).

7. Válassza le a készüléket a vízellátásról.

Tisztítás, karbantartás és tárolás FIGYELMEZTETÉS!Áramütés! Vigyázzon magára a karbantartási és tisztítási munkák során. Kapcsolja ki a készüléket. Húzza ki a hálózati csatlakozódugót. A jelen használati útmutatóban nem szereplő javítási és karbantartási munkákat szervizköz- pontunkkal végeztesse el. Csak eredeti alkat- részeket használjon. Tisztítás MEGJEGYZÉS!Anyagi kár veszélye! Nem megfelelő tisztítás esetén kár keletkezhet a készülékben. Soha ne fröcskölje le a készülé- ket vízzel. Ne tisztítsa a készüléket folyó víz alatt. Ne használjon maró hatású tisztító-, ill. ol- dószereket. Mindig tartsa tisztán a készüléket. Üzemeltetés utáni tisztítás

1. Állítsa a be-/kikapcsolót (2) „0“ (KI) állás-

2. Húzza ki a hálózati csatlakozódugót.

3. Tartsa tisztán és szabadon a szellőzőnyílá-

4. A készülék egy puha kefével vagy enyhén

nedves törlőkendővel tisztítható.

5. Időnként tisztítsa meg a szűrőbetétet folyó

víz alatt. Standard állítható szórófej tisztítása Ritka esetben a standard állítható szórófejet el- tömíthetik idegen testek.

1. Szerelje le a standard állítható szórófejet

2. Távolítsa el az idegen testet elölről a fúvó-

katisztító tűvel (3).

3. Az idegen test eltávolításához öblítse ki

elölről vízzel a standard állítható szórófejet. HU147 A vízcsatlakozóban lévő szitabetét megtisztítása

1. Távolítsa el a locsolótömlő-gyorscsatlakozót

(20) a vízcsatlakozóról (22).

2. Vegye ki a szűrőbetétet (21) vízcsatlakozó-

3. Tisztítsa meg a szűrőbetétet folyó víz alatt.

4. Szerelje vissza a szűrőbetétet és a gyors-

csatlakozót fordított sorrendben. Karbantartás A készülék nem igényel karbantartást. Tárolás Tárolásra vonatkozó utasítások Tárolja a készüléket és a tartozékokat mindig:

• gyermekektől elzárva Készülék előkészítése tároláshoz MEGJEGYZÉS!A fagy tönkreteszi a magas- nyomású tisztítót és tartozékait, ha nincs kiürítve belőle az összes víz.

1. Ürítse ki az összes vizet a készülékből.

• Válassza le a készüléket a vízellátásról.

• Kapcsolja be a magasnyomású tisztítót a BE/KI kapcsolóval (2) legfeljebb 1 percre.

• Nyomja meg a pisztolymarkolat (1) be- kapcsoló karját (13), amíg már nem lép ki víz a pisztolymarkolaton (1) vagy a tartozékon át.

• Kapcsolja ki a készüléket.

2. Ürítse ki az összes vizet a tartozékokból.

3. Tárolja a tartozékokat állva, a tartókban a

csatlakozással lefelé.

4. Szerelje le a magasnyomású tömlőt. Ürítse

ki a magasnyomású tömlőt.

5. Tárolja a magasnyomású tömlőt és a háló-

zati csatlakozóvezetéket az erre a célra ki- alakított tartókban (5, 6). Hibakeresés A következő táblázat segít Önnek a hibaelhárításban: ProblémaLehetséges okHibaelhárítás Be-/kikapcsoló (2) ki van kapcsolva Ellenőrizze a be/kikapcsoló po- zícióját Nincs hálózati feszültségEllenőrizze a csatlakozóaljzatot, a hálózati csatlakozóvezetéket, a csatlakozódugót és a biztosí- tékot, szükség esetén javíttassa meg villamossági szakemberrel. A készülék nem működik Hibás áramellátásEllenőrizze, hogy az elektromos rendszer megfelel-e a típustáblán lévő adatoknak Kapcsolja be a készüléket és nyomja meg a bekapcsoló kart (13). A készülék nem továbbít vizetLégbuborékok a magasnyomású tisztítóban Légtelenítés, L.146 Légbuborékok a magasnyomású tisztítóban Légtelenítés, L.146A készülékben nincs nyomás Nyomásesés a vezetékbenEllenőrizze a vízellátást HU148 ProblémaLehetséges okHibaelhárítás A csatlakozók nem megfelelően vannak felszerelve Kapcsolja ki a készüléket és vá- lassza le a hálózatról. Csatlakoz- tassa vissza a készüléket a vízve- zetékekre (lásd: Vízellátás létre- hozása, L.143) Szivárog a vízrendszer Vízcsatlakozás (22) szivárogKapcsolja ki a készüléket és vá- lassza le a hálózatról. Cserélje ki a locsolótömlő-gyorscsatlako- zót (20) a tömítőgyűrűvel (lásd: Pótalkatrészek és tartozékok, L.149) együtt standard állítható szórófej (17) szennyezett Öblítse ki a állítható szórófejet (17) vízzel. Szükség esetén tisz- títsa meg a fúvókafuratot egy tű- vel (lásd: Tisztítás, L.146). Erős nyomásingadozás állítható szórófej (17) eltömődöttTávolítsa el a állítható szórófej- et (17) és ellenőrizze, hogy a víz akadálytalanul távozik a pisz- tolymarkolaton (1). Ártalmatlanítás/ Környezetvédelem Gondoskodjon a készülék, a tartozékok és a csomagolás környezetbarát újrahasznosításá- ról. Az ártalmatlanítással kapcsolatos kérdése- ivel forduljon bizalommal a helyi hulladékkez- előhöz vagy a szervizközponthoz. Az elektromos készülékek nem tartoz- nak a háztartási hulladékba. 2012/19/EU irányelve az elektromos és elekt- ronikus berendezések hulladékairól: Az elhasz- nálódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon újra kell hasznosítani. A nemzeti jogi előírások függvé- nyében az alábbi lehetőségei lehetnek:

• visszaadás a vásárlás helyén,

• leadás egy hivatalos gyűjtőhelyen,

• visszaküldés a gyártónak/forgalmazónak. Ez nem érinti a hulladékká vált készülékek- hez mellékelt tartozékokat és elektromos alkat- részek nélküli segédeszközöket. A tisztítószer-flakon ártalmatlanítása

• A termékmaradványokat a 2008/98/EK hulladék irányelv, valamint a nemzeti és re- gionális előírások szerint kell ártalmatlaní- tani. Ehhez a termékhez nem határozható meg az európai hulladékkatalógus (AVV) szerinti hulladékkód, mivel a hozzárendelést csak a felhasználó tervezett felhasználá- si célja határozza meg. Az EU-n belüli hul- ladékkódot a hulladékkezelővel egyeztetve kell meghatározni.

• A be nem szennyezett csomagolások újra- hasznosításra kerülhetnek.

• A szennyeződésre nem hajlamos csomago- lásokat az anyaghoz hasonlóan kell ártal- matlanítani. HU149 Pótalkatrészek és tartozékok Pótalkatrészek és tartozékok az alábbi oldalon állnak rendelkezésre www.grizzlytools.shop. Ha probléma merül fel a rendelés során, vegye fel velünk a kapcso- latot internetes boltunkon keresztül. További kérdések esetén forduljon az alábbi helyre: JÓTÁLLÁSI

Poz. sz.NévRendelési sz. 15Tisztítószer-flakon (500mℓ)30990010 1pisztolymarkolat91104824 17standard állítható szórófej91105608 19turbó szennymaró fúvóka91104540 20, 21Gyorscsatlakozó a locsolótömlőhöz, Szűrőbetét91106182 24Magasnyomású tömlő91105606 25Cső91104539 HU150 Az eredeti EK‑megfelelőségi nyilatkozat fordítása Termék: Magasnyomású tisztító Modell: PHD 135 D5 Sorozatszám: 000001–410000 A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabályoknak: 2006/42/EK •2014/30/EU • 2000/14/EK &2005/88/EK •2011/65/EU &(EU)2015/863 E nyilatkozat fent leírt tárgya összhangban van az egyes veszélyes anyagok elektromos és elektro- nikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65/EU európai parlamenti és tanácsi irányelvvel. A megfelelőség biztosítása érdekében a következő harmonizált szabványokat és nemzeti szab- ványokat és előírásokat alkalmazták: EN 60335-1:2012/A2:2019 •EN 60335-2-79:2012 •EN62233:2008 EN 55014-1:2017/A11:2020 •EN 55014-2:2015 ENIEC61000‑3‑2:2019 •EN 61000-3-3:2013/A1:2019 •EN IEC 63000:2018 A 2000/14/EK zajkibocsátási irányelvvel összhangban a következőket erősítik meg: Hangerőszint (L

– mért: 86,9dB(A) – garantált: 90dB(A) A 2000/14/EK, V.melléklet szerinti megfelelőségértékelési eljárást követte. E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra: Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

Christian Frank Meghatalmazott képviselő a dokumentá- cióhoz HU151 JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése:Magasnyomású tisztító A termék típusa:PHD 135 D5 Gyártási szám:384553_2107 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: service@grizzlytools.de Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: 06800 21225 E-Mail: grizzly@lidl.hu W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: 0624 456 672 Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-tében történt

vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállá-

si jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség- vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó

köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélé- sét, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni

és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmara- dásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem

szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgal- mazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból, helytelen

tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett
