HASZNÁLATI ÚTMUTATÓ PowerBox Plus 36L 12V230V CAMPINGAZ

Csatlakoztassa a tápkábel 12 V -tal jelölt végét (C1 ábra) a hűtőn lévő csatlakozóaljzatba. Ezután csatlakoztassa a tápkábel másik végén lévő szivargyújtó- csatlakozót (C2 ábra) a gépjármű szivargyújtójához vagy más 12

-os tápegységhez (D ábra). Egyes modellek figyelik az akkumulátor töltöttségét is; a funkció leírása a 4.1.1. pont alatt található. 3.2. 24 V

Ha 24 V akkumulátorral rendelkezik (kamionok, néhány 4x4), a tápvezeték végét (C2 ábra) csatlakoztassa a 24 V /12 V konvektorba, ami nem tartozik a hűtőláda kiszerelésébe.

A világító zöld LED dióda (F1 ábra) a hűtőláda „hideg” üzemmódját jelzi. Ha a vörös LED világít (F2 ábra) az azt jelenti, hogy az akkumulátor ellenőrző kikapcsolta a hűtőmotort, mert az akkumulátor feszültség 11,5 V alá esett (további részletek a 4.1.1. pontban).

A 12 V= / 230 V~ modellek beépített 12 V= / 230 V~ tápegységgel rendelkeznek, amelynek köszönhetően a készülék fali konnektorról is használható. Csatlakoztassa a tápkábelt a hűtőn lévő, 230 V-os jelölésű csatlakozóhoz (C3 ábra). Ezután dugja be a tápcsatlakozó dugóját egy 230 V-os konnektorba (C4 ábra).

Annak érdekében, hogy a készülék hűtési teljesítménye utazás, kempingezés, szállodai vagy otthoni használat közben a legjobb legyen, javasoljuk, hogy indulás előtt néhány órán át áramforrásról működtesse a készüléket . Csak az utolsó percben vegye ki az ételt a hűtőszekrényből, és tegye a hűtőboxba.

- Kempingcélú használatra alkalmas. - A készüléket háztartási és hasonló célú felhasználásra tervezték.

Az akkumulátor ellenőrző rendszere folyamatosan ellenőrzi az akkumulátor feltöltöttségét, így az akkumulátor és a járműve állandó felügyelet alatt áll.

1. Indítsa be a gépjármű motorját, mielőtt a hűtőt az autó

szivargyújtójára csatlakoztatja.

2. A motor leállítása után: éppen leállította a jármű motorját.

A rendszer ellenőrzi az akkumulátor feszültségét, amint a feszültség 11,5 V , és egyúttal kigyullad a piros LED (F2 ábra). A termoelektromos hűtő az akkumulátor típusától és töltésmegtartó képességétől függően néhány percen belül kikapcsol. A hűtőláda termoelektromos rendszere a jármű beindítása után újra bekapcsol.

3. Amikor az akkumulátor töltöttsége eléri a lekapcsolási

határértéket: húzza ki a hűtő tápcsatlakozóját a gépjármű szivargyújtójából, indítsa be a motort, és járassa jó néhány percig, mielőtt a hűtőt ismét rádugja a szivargyújtóra. Ha 230 V-os üzemmódban nem a CAMPINGAZ

230 V~/12 V Euro Transformerrel, hanem más típusú tápadapterrel használja a hűtőt, előfordulhat, hogy az akkumulátor töltöttségét figyelő rendszer miatt a hűtő nem kapcsol be. Ezt a jelenséget a (230 V ± 10 %) villamos hálózat feszültségének változásai vagy a felhasznált transzformátor nem elégséges teljesítménye idézheti elő. Ha a más típusú adaptert CAMPINGAZ

230 V~/12 V Euro Transformer tápadapterre cseréli, a Campingaz hűtő ismét kifogástalanul fog működni.

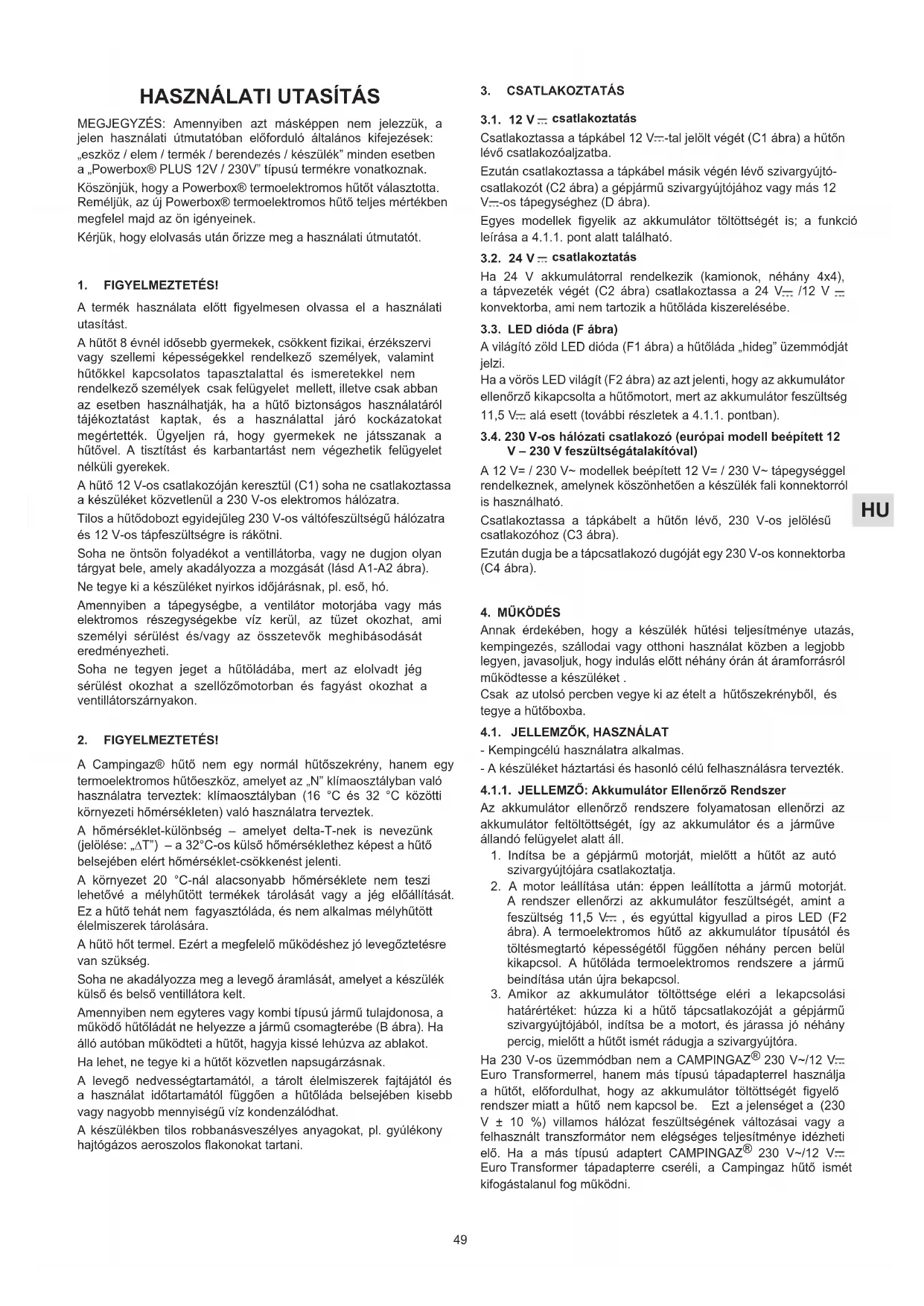

MEGJEGYZÉS: Amennyiben azt másképpen nem jelezzük, a jelen használati útmutatóban előforduló általános kifejezések: „eszköz / elem / termék / berendezés / készülék” minden esetben a „Powerbox® PLUS 12V / 230V” típusú termékre vonatkoznak. Köszönjük, hogy a Powerbox® termoelektromos hűtőt választotta. Reméljük, az új Powerbox® termoelektromos hűtő teljes mértékben megfelel majd az ön igényeinek. Kérjük, hogy elolvasás után őrizze meg a használati útmutatót.

A termék használata előtt figyelmesen olvassa el a használati utasítást. A hűtőt 8 évnél idősebb gyermekek, csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek, valamint hűtőkkel kapcsolatos tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett, illetve csak abban az esetben használhatják, ha a hűtő biztonságos használatáról tájékoztatást kaptak, és a használattal járó kockázatokat megértették. Ügyeljen rá, hogy gyermekek ne játsszanak a hűtővel. A tisztítást és karbantartást nem végezhetik felügyelet nélküli gyerekek. A hűtő 12 V-os csatlakozóján keresztül (C1) soha ne csatlakoztassa a készüléket közvetlenül a 230 V-os elektromos hálózatra. Tilos a hűtődobozt egyidejűleg 230 V-os váltófeszültségű hálózatra és 12 V-os tápfeszültségre is rákötni. Soha ne öntsön folyadékot a ventillátorba, vagy ne dugjon olyan tárgyat bele, amely akadályozza a mozgását (lásd A1-A2 ábra). Ne tegye ki a készüléket nyirkos időjárásnak, pl. eső, hó. Amennyiben a tápegységbe, a ventilátor motorjába vagy más elektromos részegységekbe víz kerül, az tüzet okozhat, ami személyi sérülést és/vagy az összetevők meghibásodását eredményezheti. Soha ne tegyen jeget a hűtöládába, mert az elolvadt jég sérülést okozhat a szellőzőmotorban és fagyást okozhat a ventillátorszárnyakon.

A Campingaz® hűtő nem egy normál hűtőszekrény, hanem egy termoelektromos hűtőeszköz, amelyet az „N” klímaosztályban való használatra terveztek: klímaosztályban (16 °C és 32 °C közötti környezeti hőmérsékleten) való használatra terveztek. A hőmérséklet-különbség – amelyet delta-T-nek is nevezünk (jelölése: „∆T”) – a 32°C-os külső hőmérséklethez képest a hűtő belsejében elért hőmérséklet-csökkenést jelenti. A környezet 20 °C-nál alacsonyabb hőmérséklete nem teszi lehetővé a mélyhűtött termékek tárolását vagy a jég előállítását. Ez a hűtő tehát nem fagyasztóláda, és nem alkalmas mélyhűtött élelmiszerek tárolására. A hűtö hőt termel. Ezért a megfelelő működéshez jó levegőztetésre van szükség. Soha ne akadályozza meg a levegő áramlását, amelyet a készülék külső és belső ventillátora kelt. Amennyiben nem egyteres vagy kombi típusú jármű tulajdonosa, a működő hűtőládát ne helyezze a jármű csomagterébe (B ábra). Ha álló autóban működteti a hűtőt, hagyja kissé lehúzva az ablakot. Ha lehet, ne tegye ki a hűtőt közvetlen napsugárzásnak. A levegő nedvességtartamától, a tárolt élelmiszerek fajtájától és a használat időtartamától függően a hűtőláda belsejében kisebb vagy nagyobb mennyiségű víz kondenzálódhat. A készülékben tilos robbanásveszélyes anyagokat, pl. gyúlékony hajtógázos aeroszolos flakonokat tartani. HU50

Amikor a hűtő belső hőmérséklete éppen elérné a 0 °C-ot, a készülék automatikusan lekapcsolja a hűtést, hogy az élelmiszerek megfagyását megakadályozza.

A használat közbeni energiafogyasztás minimálisra csökkentése érdekében: - Ne tegye ki a hűtőládát közvetlen napsugárzásnak. - Ne hagyja nyitva a fedelet. - A hűtő optimális teljesítményének fenntartása érdekében a fedelet lehetőleg minél ritkábban, és csak rövid időre nyissa ki. - A készüléket használja ECO-üzemmódban, hogy minél kevesebb energiát fogyasszon. Ügyeljen rá, hogy a hűtődoboz ne legyen teljesen teli, és hogy a levegő a benne lévő élelmiszerek között mozogni tudjon.

A Campingaz hűtő egy szabályozógombbal rendelkezik (G ábra), amellyel szükség és igény szerint beállítható a hűtő üzemmódja. Ebben az állásban a hűtő teljesen kikapcsolt állapotban van; még a tápkábelt sem kell kihúzni. 2/ ECO (energiatakarékos) üzemmód: A hűtő ECO üzemmódban jelentős energiamegtakarításra képes. A készülék által biztosított delta-T érték (a környezeti hőmérséklet és a hűtő belső hőmérséklete közti különbség) kb. 8–10 °C. Ha például a külső hőmérséklet 21 °C, a hűtő belső hőmérséklete mintegy 11–13 °C lesz. Ez a beállítás ajánlott tartós (több napig tartó) használat esetén, valamint légkondicionált gépjárműben, illetve legfeljebb 21 °C-os külső hőmérséklet mellett való használathoz. 3/ MAx üzemmód: Ez nyújtja a legerőteljesebb, maximális hűtési teljesítményt. Ha a hűtő MAX állásban működik, a delta-T érték mintegy 17–18 °C. Ilyen állásban a hűtő alacsonyabb belső hőmérséklet előállítására képes, mint ECO üzemmódban, ugyanakkor az energiafogyasztása is nagyobb. Ez a beállítás rövid idejű, eseti, valamint nagyon meleg körülmények között való használathoz ajánlott. 4/ NIGHT (éjszakai) üzemmód: Ebben az állásban a hűtő alacsonyabb ventilátor-fordulatszámon működik, ami csökkenti a zajszintet, tehát halkabb működést eredményez. E beállítás mellett a hűtő belső hőmérséklete mintegy 15 °C-kal alacsonyabb a környezeti hőmérsékletnél.

5. KARBANTARTÁS, ÁPOLÁS

A hűtőláda tisztítása előtt szüntesse meg az összes villamos csatlakoztatást. A hűtőláda tisztításhoz soha ne használjon agresszív tisztítószereket vagy oldószereket. Tisztításhoz leginkább nedves szövetet használjon, amelyre esetleg néhány csepp mosogatószert vihet fel. Ha a hűtőládát huzamosabb ideig nem használja, a belsejét előtte szárazra kell törölni. A penészedés megelőzése érdekében ugyancsak fontos a megfelelő szellőzés biztosítása. Használaton kívül javasolt a készülék fedelét nyitva tartani. A CAMPINGAZ® termoelektromos hűtő akár több napon át is folyamatosan használható, de rendszeres időközönként ki kell kapcsolni, illetve szükség esetén leolvasztani, és a lecsapódott vizet kiönteni.

Ha valamilyen problémája lenne a hütővel, kérjük, először olvassa el figyelmesen az alábbiakat.

A tápkábel sérülése esetén az életveszély megelőzése érdekében azt a gyártóval, a szakszervizzel vagy más, képesített szakemberrel ki kell cseréltetni. Lásd külön táblázatban.

A hűtőláda és a belső ventillátor nem működik (a zöld LED dióda nem világít). Ellenőrizze a szivargyújtót. A legtöbb gépjárműben be kell kapcsolni a gyújtást, hogy a szivargyújtó működjön. Ha a gyújtást ráadta, és mégsem múködik a hűtődoboz, azonnal húzza ki a csatlakozót és végezze el az alábbi ellenőrzéseket:

• Szivargyújtó: Ha a szivargyújtó sűrün van használva, akkor elkoszolódhat, és ez érintkezési problémákat okozhat. Tisztítsa meg egy nem fém kefével.

• Ha a csatlakozó a normálistól eltéröen felmelegszik a szivargyújtóban, tisztítsa meg az aljzatot vagy ellenőrizze, hogy a csatlakozódugó jól van-e összeszerelve.

• 12 V csatlakoztatás: Az összekötő aljzat biztosítéka: a 12 V tápvezeték dugaszolóját 7 A biztosíték védi. A 12 V dugaszolót csavarja le a tápvezetékről és ellenőrizze, hogy a biztosíték nincs-e kiolvadva (H/H1 ábra).

• Az Egyesült Királyságban érvényes szabványú biztosíték cseréje: A készülék lecsatlakoztatása után a hálózatról ellenőrizze, hogy a biztosíték nem égett-e ki, ehhez a biztosítékok ki kell húzni a tokbó.

A hűtő nem működik megfelelően, de a ventilátor külső forgórésze működik. Nyissa ki a fedelet és ellenörizze, hogy a belső hűtőventillátor működik-e: - Ha nem működik a hűtőmotor, valószínűleg meghibásodott, forduljon Szakszervizhez. - Ha működik, akkor valószínűleg az irányító rendszer hibásodott meg, forduljon Szakszervizhez.

A termoelektromos rendszer egy ventilátor segítségével fújja ki a meleg levegőt, és keringeti a lehűtött levegőt a hűtő belsejében. A ventilátor hangja hallható, amikor a hűtő áramforrásra van csatlakoztatva.

Az újrahasznosítási jelzés azt jelenti, hogy a készüléket elválasztott hulladékgyűjtés keretein belül kell hasznosítani. A terméket az élettartama végén megfelelő módon semmisítse meg. A terméket ne helyezze a nem osztályozott kommunális hulladékok közé. A terméket ne hagyja a szabad természetben és ne égesse el: a villamos és elektromos készülékek veszélyes anyagokat tartalmaznak, amelyek károsíthatják a természetet és negatív hatással lehetnek az emberi szervezetre. Ha meg szeretne szabadulnia készüléktől, szállítsa el azt egy speciálisan erre a célra épült hulladékhasznosító központba. Bővebb információkhoz a helyi hivatalokban juthat.

Feszültség Teljesítmény DC üzemmód Teljesítmény AC üzemmód ECO ECO MAX MAX NIGHT NIGHT Delta T* hűtőképesség (+/-1°C) MAX üzemmód 32 ° C környezeti Delta T* hűtőképesség (+/-1°C) NIGHT üzemmód 25 ° C környezeti Akku ellenőrzés Szigetelés Hűtőegység: Peltier rendszer Méretek (cm) (J ábra)

• A hőmérséklet-különbség – amelyet delta-T-nek is nevezünk (jelölése: „∆T”) os külső hőmérséklethez képest a hűtő belsejében elért hőmérséklet-csökkenést jelenti.52
