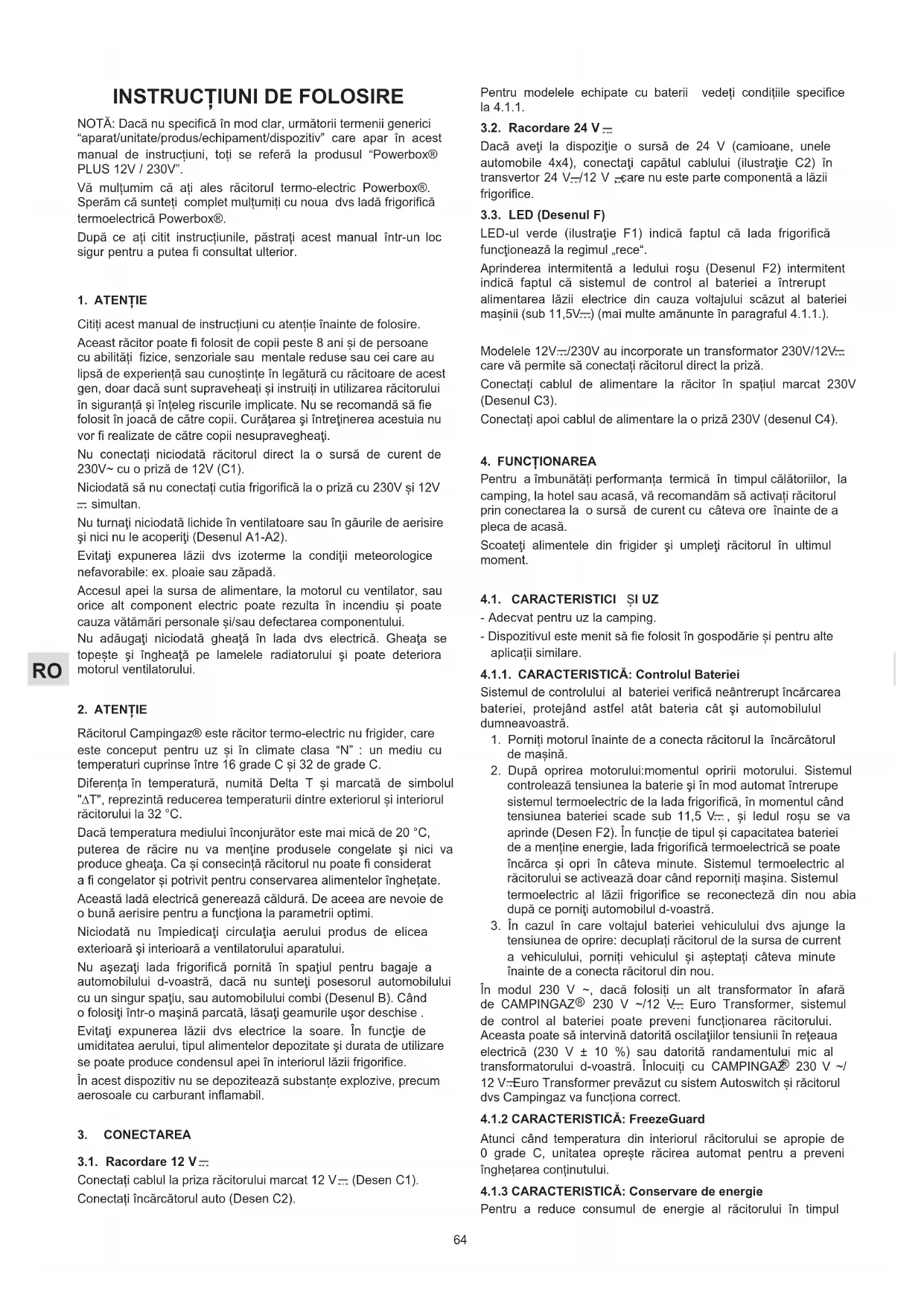

MANUAL DE UTILIZARE PowerBox Plus 36L 12V230V CAMPINGAZ

Dupa ce ati citit instructiunile, pstra t acest manual intr-un loc sigur pentru a putea fi consultat ulterior.

1. ATENTIE

Cititi acest manual de instructiuni cu atentie inainte de folosire.

Aceast racitor poate fi folosit de copii peste 8 ani si de persone cu abilitati fizice, senzoriale sau mentale reduse sau cei care au lipsa de experientia sau cunostinte in legatura cu racitoare de acest gen, doar dacà sunt supraveheati si instruii in Utilizarea racitorului in siguranta si inteleg riscurile implicate. Nu se recomanda sia fie folosit in joaca de catre copii. Curataea si intretinerea acestua nu vor fi realizate de catre copii nesupravegehati.

Nu conecta ti niciodata racitorul direct la o sursa de curent de 230V cu o przya de 12V (C1).

Niciodatá sá nu conectaţi cutia frigorifică la o przyă cu 230V Şi 12V ... simultan.

Nu turnati niciodata lichide in ventilatoare sau in gaurile de aeresire si nici nu le acoperiti (Desenul A1-A2).

Evitati expunerea lazii dvs izoterme la conditi meteorologice nefavorabile: ex. ploai sau zapadă.

Accesul apei la sursa de alimentare, la motorul cu ventilator, sau orice alt component electric poate rezulta in incendiu si poate cauza vata mari personale si/sau defectarea componentului.

Nu adauga niciodata gheata in lada dvs electrica. Gheata se topeste si ingheata pe lamelele radiatorului si poate deteriorara motorul ventilatorului.

RO

2. ATENTIE

Racitorul Campingaz® esteracitor termo-electric nu frigider, care este conceputpentruuzsiinclimateclasa“N”:un mediu cu temperaturicuprinseintre16gradeCsi32degradeC.

Diferența in temperatura, numită Delta T Şi marcjă de simbolul "ΔT", reprzintă reducerea temperaturii dentre exteriorul Şi interiorul răcitorului la 32 °C.

Dacă temperatura mediului inconjurator este mai mică de 20 °C, puterea de răcire nu va mentine produsele congeteși nici va produce gheata. Cași consecța răcitorul nu poate fi considerat a fi congetorulși potrivit pentru conservarea alimentelor ingheata.

Aceastà lada electrica genereazá caldurá. De aceea are nevoie de o bună aerisire pentru a functiònla la parametriú optimi.

Niciodată nu impiedicati ci circulata aerului produs de elicea exterioroara si interioara a ventilatorului aparatului.

Nu asezati lada frigorifica pornita in spatiul pentru bagaje a automobilului d-voastră, dacă nu sunteti posesorul automobilului cu un singur spatiu, sau automobilului combi (Desenul B). Când o folosiţi intr-o masină parcata, lasati geomurile uşor descriche.

Evitati expunerea lazii dvs eletrice la soare. In functie de umiditatea aerului, tipul alimentelor depozitate si durata deutilizare se poate produce condensul apei in interiorul lazii frigorifice.

In acest dispositiv nu se depositează substanțe exploszive, precum aerosoale cu carburant inflamabil.

3. CONECTAREA

3.1.Racordare 12V

Conecta cablul la priza racitorului marcat 12 V (Desen C1).

Conectaţi incarcățorul auto (Desen C2).

Pentru modele echipate cu baterii vedeti conditiile specifica la 4.1.1.

3.2.Racordare 24V

Daca aveti la disposizite o sursa de 24 V (carnioane, unele automobile 4x4), conectati capatul cablului (ilustratie C2) in transvertor 24 V-12 V care nu este parte componenta a lazii frigorifice.

3.3. LED (Desenul F)

LED-ul verte (ilustratie F1) indica faptul că lada frigorifică functionează la regimul „rece".

Aprinderea intermitentă a ledului roșu (Desenul F2) intermitent indica faptul ca systemdul de control al bateriei a interrupt alimentarea lazii electrice din cauza voltajului scațut al bateriei masinii (sub 11,5V-)) (mai multe amanunte in paragraful 4.1.1.).

Modelele 12V /230V au incorporate un transformator 230V/12V care va permite sa connectati ractorul direct la przya.

Conectati cabul de alimentare la racitor in spatiul marcat 230V (Desenul C3).

Conectaapio cabul de alimentare la o priza 230V (desenul C4).

4. FUNCTIONAREA

Pentru a imbunatati performanta termica in timpul calatorilor, la camping, la hotel sau acasa, va recomandam sa activati racitorul prin conectarea la o sursa de curent cu cateva ore inainte de a pleca de acasa.

Scoatei alimentete din frigider 山 umpleti racitorul in ultimul moment.

4.1.CARACTERISTIC SI UZ

• Adecvat pentru uz la camping.
• Dispositivul este menit să fie folosit in gospodărieși pentru alte aplicatiș similare.

4.1.1.CARACTERISTIC:Controlul Bateriei

Sistemul de controlului al bateriei verifică neantrerupt incarcarea bateriei, protejandr astfel atat bateria caret si automobilul dumneavoastr.

1. Porniti motorul inainte de a connecta racitorul la incarcatorul de masina.
2. Dupa oprirea motorului:momentul opririi motorului. Sistemul controleazaa tensiunea la baterie si in mod automat intrerupe!.sistemul termoelectric de la lada frigorifica, in momentul cand tensiunea bateriei scade sub 11,5 V...si ledul rosu se va aprinde (Desen F2).In functie de tipul si capacitatea bateriei de a mentine energie, lada frigorifica termoelectrica se poate incarca si opri in cateva minute. Sistemul termoelectric al racitorului se activeaza doar cand reporniti masina. Sistemul termoelectric al lazii frigorifice se reconecteza din nou abia dupa ce porniti automobilul d-voastra.
3. In cazul in care voltajul bateriei vehiculului dvs ajunge la tensiunea de opire: decuplatei racitorul de la sursa de current a vehiculului, porniti vehiculul si asteptati cateva minute inainte de a connecta racitorul din nou.

In modul 230V , daca folositi un alt transformator in afara de CAMPINGAZ 230V 12V Euro Transformer,istemul de control al bateriei poate preveni fonctionarea racitorului. Aceasta poate sa intervina datorita oscilatiilor tensiunii in reteaua electrica (230V ± 10%) sa datorita randamentului mic al transformatorului d-voastra. Inlocuiti cu CAMPINGA 230V 12V Euro Transformer prevazut cu system Autoswitch si racitorul dvs Campingaz va functiona correct.

4.1.2 CHARACTERISTIC: FreezeGuard

Atunci cand temperatura din interiorul racitorului se apropie de 0 grade C, unitatea opre ste racirea automat pentru a preveni inghearea continutului.

4.1.3 CHARACTERISTIC: Conservare de energia

Pentru a reduce consumul de energia al racitorului in timpul

functionarii:

• Evitati expunerea lazii frigorific direct la soare.
• Evitati să lasaţi capacul deschis.
• Pentru a mentine performanta optima a racitorului, limitati freventa si durata cu care deshideti capacul.
• Folosi t racitorul la setarea ECO pentru a reduce consumul de energia.

Asigurat-vá cā rácitorul nu este plin pānă la refuz.si ca exista o circulatie adecvatā a aeruluipritre produse.

4.2 MODURI DE FUNCTIONARE/CHARACTERISTICILE CADRANULUI

Racitorul Campingaz este echipat cu un cadran de control (fig. G) care va permitteda alegei felul in care sa functioneze racitorul in functie de nevo si preferinte.

1/ setarea OFF: această setare oprește total funționarea răcitorului fara a necesita scoaterea din priză.
2/ Setarea ECO: Când răcitorul functioneaza in posția ECO, permite salvarea de energia la nival mare. Oferă o Delta T (diferenta dentre temperatura de afara cu cea din interior), aproximativ intre 8^ si 10^ . De exemplu dacă temperatura de afara este 21^ , temperatura dinăuntrul răcitorului va ajunge la aproximativ intre 11^ si 13^ .

Aceastā setare se recomanda pentru folosul de lunga durata (cateva zile) si pentru uz in masini cu aer conditionat sau la temperaturi externe de mai bine de 21^ .

3/ Setarea MAX : Aceastā setare ofera o răcire maxima si răcoroasa. Cánd răcitorul functioneaza in poziţia MAX, Delta T este intre 17^ si 18^ .
In această poziţie, temperatura din interiorul răcitorului este redusă fata de posizţia ECO dar consumă mai multă energia.
Această setare se recomanda pentru uz pe termen scurt cand este necessitiesi pentru uz in condiţii de caniculă.
4/ setarea NIGHT: acest mod incetineSTE viteza ventilatorului pentru a reduce nivelul de zgomot si face racitorul mai silentios. In această configurare temperatura la interior este de aproximativ 15 grade C sub temperatura ambientă.

5. INGRIJIRE SICURATARE

Inainte de a incepe curataea lazii frigorifice, deconectati toate alimentarile eletrice. Pentru curataea lazii frigorifice nu folositi niciodata mijoace de curare agresive sau dizolvanti. Pentru curatare este cel mai bine s se foloseasca tesatura umeda, pe care puteti eventual pune cateva picaturi de lichid pentru spalarea vaseler de bucatarie.

Uscatu lada frigorifica in cazul in care nu este folosita pentru o perioada mai lunga de temp. Este importante sa o mentinei ventilata corespunzator pentru a preveni mucegaiul.

Se recomanda lasarea capacului deschis candida nuste in folosinta.

Lada frigorifica Campingaz se poate folosi tamp de zile la ränd, dar este besoinar să-l opriti la intervale regulate pentru a-ldezgheta si, dacă este cazul, sa aruncați apa acumulata prin condens.

6. PROBLEM POSIBLE

Dacă aveți vreо problemă cu ea, va recomandam sa cititi cu atentie cele de mai jos.

6.1.Probleme cu cablu

Dacă cablul de alimentare este deteriorat, trebuie inlocuit de producător, de vanzătorii autorizati sau alte persone calificate pentru a evita expunerea la pericole. Consultatai instructiunile alăturate.

6.2.Probleme de conectare

Lada frigorifica si ventilatorul exterior nu functioneaza (LED-ul verde este stins).

Verificatu priza de alimentare a masinii. La majoritatea masinilor estne nevoie sa avei contactul pus pentru ca priza sa functioneze.

Dacă contactul este pus, dar lada electrică nu functionează, scoatei lada din priză si verificati următoarele:

• Priza de 12Vdc a masinii: dacă bricheta este folositate frevent, este posibil să ramână urme de tutun in przyă, ceea ce duce la un contact electric imperfect. Curatați przyza cu o perie non metalica.
• Daca mufa lazii electrice se fncalzeoste anormal in priza de 12 Vdc a masinii, curatai priza sau verificati dacamufa lazii electrice este asamblata correct.
• Conectarea la 12 V: Siguranta conectorului de interconectare : fisa cablului de alimentare de 12 V :este protejata cu siguranta de 7 A. Controlati, dacă siguranta nu este arsa prin desurubarea fisei 12 V: de pe cablu (ilustratie H/H1).
• Siguranta de schimb pentru stecher UK: După debransarea aparatului de la retea, scotând siguranta din suport, controlati dacă aceasta nu este intreruptă.

6.3. Probleme de racire

Racitorul nu functionează corect dar rotorul ventilatorului functionează. Deschideti capacul si verificati ventilatorul intern:

• Daca ventilatorul intern nu functionează, motorul acestuia este probabilit stricat. Contactati un service autorizat.
  -Daca ventilatorul intern functionează, probabilit ca piesa Peltier este defectă. Contactati un service autorizat.

6.4.Zgomot

Sistemul termoelectric necessita un ventilator pentru dispersarea aerului cald si circularea aerului rece inauntrul racitorului.

Motorul ventilatorului se poate auzi cand racitorul este conectat la przya.

7. RECICLAREA (ILUSTRATIE K)

Acest simbol al reciclarii inseamna, ca aparatul este produsul selectiei pentru colectare.

La sfrsitul perioadei sale de fonctionare acest aparat trebuie lichidat intr-un mod adecvat. Nu este permis ca aparatul sa fie aruncat la deseurs comunale nesortate.

Nu aruncaţi aparatul in foc, nu-l aruncaţi in natură: existenţa materialelor pericuuloase in aparate electriceși electronice poate sa dăuneze naturiiși poate sa influenteze sanătatea oamenilor.

Daca vreti sa va deposati de aparatul d-voastră, educeti-l in centrul pentru lichidarea deşeurilor care este specializat pentru acest scop.

Informati necessities primiti la organe locale.

8. PERIODADA DE GARANTIE

Ani 2

RO

Nr. de referenções		PowerBox® PLUS 24L 12V/230V	PowerBox® PLUS 28L 12V/230V	PowerBox® PLUS 36L 12V/230V
		2000030252	2000030253	2000030254
		2000030256	2000030257	2000030258
Tensiune		12V---	12V---	12V---
Modul DC putere	ECO	7 W 7 W 8 W
	MAX	48 W 48 W 54 W
	NIGHT	45 W 45 W 52 W
Modul AC putere	ECO	8.8 W 8.8 W 9 W
	MAX	57 W 57 W 75 W
	NIGHT	53 W 53 W 67 W
Capacitatea de răcire Delta T* (+/-1°C)
Modul MAX la 32 ° C temperatura ambientă		18 °C 18 °C 18 °C
Capacitatea de răcire Delta T* (+/-1°C)
Modul NIGHT la 25 ° C temperatura ambientă		15 °C 15 °C 14 °C
Controlul Bateriei		*	*	*
Izolația		PU	PU	PU
Unit. de răcire: Sistemul Peltier		*	*	*
Dimensiuni (cm) (figura J)
A		32.8	32.8	46.7
B		24.3	24.3	27.5
C		31	34.8	29
D		32.3	32.3	34.8
E		40.8	40.8	55.9
F		42.3	46.9	40.4

• Diferența in temperatură, numită Delta Tși marcată de simbolul "ΔT", reprezinta reducerea temperaturii dintré exteriorulși interiorul răcitorului.
