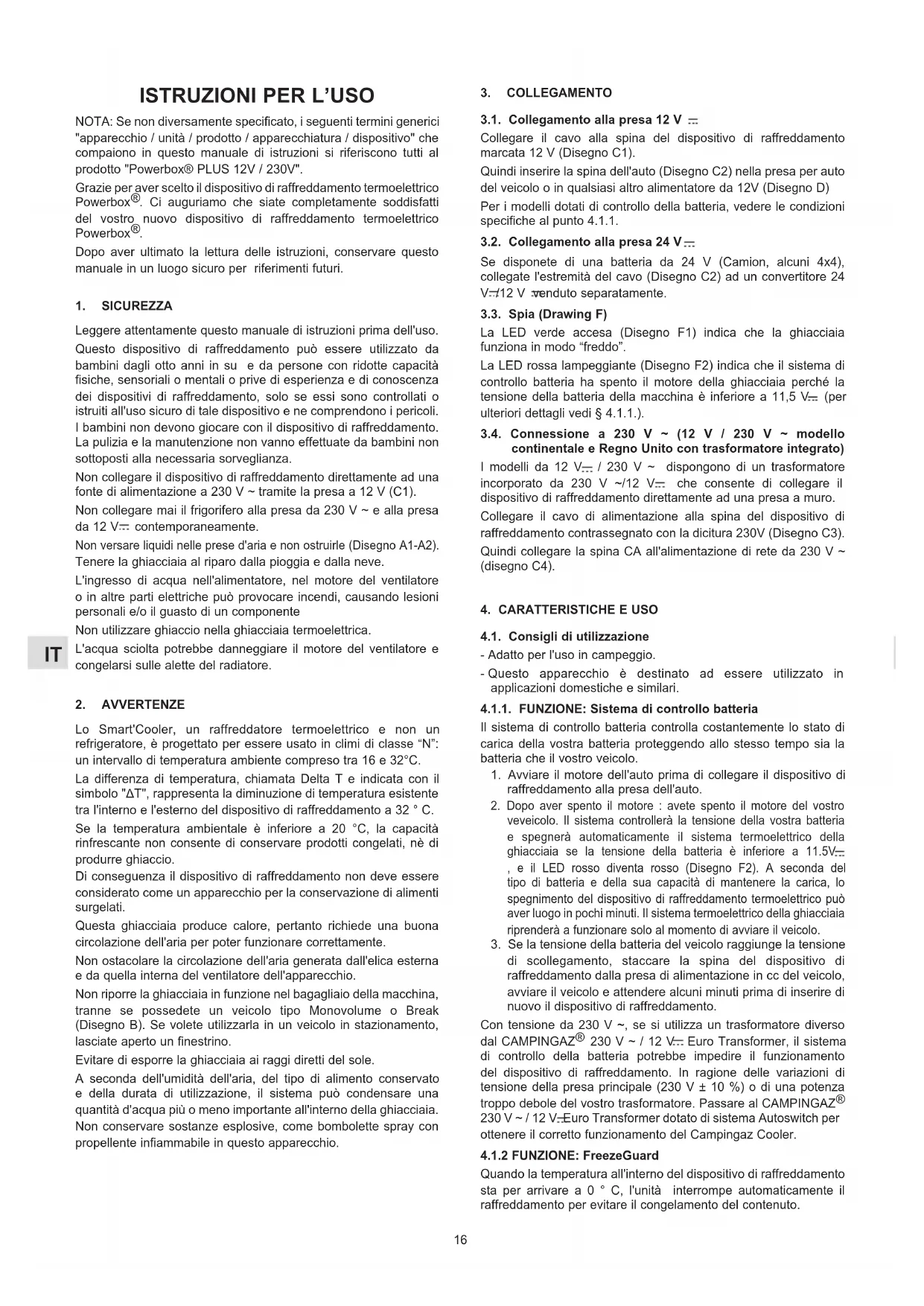

MANUALE UTENTE PowerBox Plus 36L 12V230V CAMPINGAZ

NOTA: Se non diversamente specificato, i seguenti termini generici "apparecchio / unità / prodotto / apparecchiatura / dispositivo" che compaiano in questo manuale di istruzioni si riferiscono tutti al prodotto "Powerbox® PLUS 12V / 230V".

Grazie per aver scelto il dispositiivo di raffreddamento termoelettrico Powerbox. Ci auguriamo che siate completamente soddisfatti del vostro nuovo dispositiivo di raffreddamento termoelettrico Powerbox.

Dopo aver ultimato lalettura delleistruzioni, conservarequesto manuale in un luogo sicuro per riferimenti futuri.

1. SICUREZZA

Leggere attentamente quello manuale di istruzioni prima dell'uso. Questo dispositivo di raffreddamento cui è esere utilizzato da bambini dagliotto anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o privile di esperienza e di conosenza dei dispositivi di raffreddamento, solo seelli sono controllati o astruiti all'uso sicuro di tale dispositivo e ne comprendono i pericolii. I bambini non devono giocare con il dispositivo di raffreddamento. La pulizia e la manutenzione non vanno effettuate da bambini non sottoposti alla necessaria sorveglianza.

Non collegare il dispositorio di raffreddamento direttamente ad una fonte di alimentazione a 230V tramite la presa a 12V (C1).

Non collegare mai il frigorifero alla presa da 230V e alla presa da 12V: contemporaneamente.

Non versare liquidi nelle prese d'aria e non ostruire (Disegno A1-A2).

Tenere la ghiacciia al riparo alla pioggia e alla neve.

L'ingresso di acqua nell'alimentatore, nel motore del ventilatore o in altre parti elettriche cui provocare incendi, causando lesioni personali e/o il guasto di un componente

Nonutilizzareghiaccio nella ghiacciaia termoelettrica.

L'acqua sciolta potrebbe danneggiare il motore del ventilatore e congelarsi sulle alette del radiatore.

2. AVERTENZE

Lo Smart'Cooler, un raffreddatore termoelettrico e non un refrigeratore, è progettato per essere usato in climi di classe "N": un intervallo di temperatura ambiente compreso tra 16 e 32^ .

La differenza di temperatura, chiamata Delta T e indica con il significato "T", rappresenta la diminuzione di temperatura esistente tra l'interno e l'esterno del dispositorio di raffreddamento a 32^ .

Se la temperatura ambientale è inferiore a 20^ , la capacité rinfrescante non consente di conservare prodotti congelati, né di produire ghiaccio.

Di seguenza il dispositorio di raffreddamento non deve essere considerato come un appearecchio per la conservazione di alimenti surgelati.

Questa ghiacciia produce calore, pertanto richiede una buona circolazione dell'aria per poter funzionare correttamente.

Non ostacolare la circolazione dell'aria generata dall'elica esterna e da quella interna del ventilatore dell'apparecchio.

Non ripore la ghiacciaia in funzione nel bagagliio della macchina, tranne se possedete un veicolo tipo Monovolume o Break (Disegno B). Se volete utilizzarla in un veicolo in stazionamento, lasciate aperto un finestrino.

Evitare di esporre la ghiacciaia ai raggi diretti del sole.

A seconda dell'umidità dell'aria, del tipo di alimento conservato e della durata di utilizzazione, il systemà più condensare una quantità d'accua più o meno importante all'interno della ghiacciaia. Non conservare sostanse esplosee, come bombolette spray con propellente inflammabile in quello apparecchio.

3. COLLEGAMENTO

3.1. Collegamento alla presa 12V

Collegare il cavo alla spina del dispositivo di raffreddamento marcata 12 V (Disegno C1).

Quindi insere la spina dell'auto (Disegno C2) nella presa per auto del veicolo o in qualsiasi altri alimentatore da 12V (Disegno D)

Per i modelli dotati di controllo della batteria, vedere le condizioni specifiche al punto 4.1.1.

3.2. Collegamento alla presa 24V

Se disponete di una batteria da 24 V (Camion, alcuni 4x4), collegiate l'estremità del cavo (Disegno C2) ad un convertitore 24 V.12 V. renduto separatamente.

3.3. Spia (Drawing F)

La LED verde accesa (Disegno F1) indica che la ghiacciaia funziona in modo "freddo".

La LED rossa lampeggiante (Disegno F2) indica che il systemi di controllo batteria ha spento il motore della ghiaccaia perché la tensione della batteria della macchina è inferiore a 11,5 V. (per ulteriori dettagli vedi § 4.1.1.).

3.4. Connessione a 230 V ~ (12 V / 230 V ~ Modelo continentale e Regno Unito con trasformatore integrato)

I modeli da 12V / 230 V ~ dispongono di un trasformatore incorp.orato da 230 V /12 V:: che consente di collegare il dispositivo di raffreddamento direttamente ad una presa a muro.

Collegare il cavo di alimentazione alla spina del dispositorio di raffreddamento contrassegnato con la dicitura 230V (Disegno C3).

Quindi collegare la spina CA all'alimentazione di rete da 230V (disegno C4).

4. CARATTERISTICHE USO

4.1. Consigli di utilizzazione

• Adatto per l'uso in campeggio.
• Questo appearecchio è destinato ad essere utilizzato in applicazioni domestiche e similari.

4.1.1. FUNZIONE: Sistema di controllo batteria

Ilsystemadi controli bateria controla costamente lo stato di carica della vostra batteria proteggendo allo stesso tempo sua la batteria che il vostro veicolo.

1. Avviare il motore dell'auto prima di collegare il dispositorio di raffreddamento alla presa dell'auto.
2. Dop aver spento il motore : avete spento il motore del vostro veveicolo. Il systema controllera la tensione della vostra batteria e spegnera automaticamente il systema termoelettrico della ghiacciaia se la tensione della batteria è inferiore a 11.5V - e il LED grosso diventa rosso (Disegno F2). A seconda del tipo di batteria e della sua capacità di Maintainere la carica, lo spegnimento del dispositivo di raffreddamento termoelettrico cui aver luogo in pochi minuti. Il systema termoelettrico della ghiacciai riprenderà funzionare solo al momento di avviare il veicolo.
3. Se la tensione della batteria del veicolo raggiunge la tensione di scollegamento, staccare la spina del disposativo di raffreddamento alla presa di alimentazione in cc del veicolo, avviare il veicolo e attendere alcuni minuti prima di insereire di nuovo il disposativo di raffreddamento.

Con tensione da 230V ,se si utilizza un trasformatore diverso dal CAMPINGAZ 230V /12V Euro Transformer, ilistema di controlo della batteria potrebbe impedire il funzionamento del dispositivo di raffreddamento. In ragione delle variazioni di tensione della presa principale (230V± 10%) o di una potenza troppo debole del vosto trasformatore.Passare al CAMPINGAZ 230V /12V Euro Transformer dotato diSYSTEMA Autoswitch per ottenerile il corretto funzionamento del Campingaz cooler.

4.1.2 FUNZIONE: FreezeGuard

Quando la temperatura all'interno del dispositivo di raffreddamento sta per arrivare a 0^ C, l'unità interrompe automaticamente il raffreddamento per evitare il congelamento del contentuto.

4.1.3 FUNZIONE: risparnio energetico

Per ridurre al minimo il consumo di energia del disposativo di raffreddamento durante il funzionamento:

• Evitare di esporre la vostra ghiacciaia all'azione diretta dei raggi del sole.
• Evitare di lasciare il coperchio aperto.
• Per mantenere prestazioni ottimali del dispositivo di raffreddamento, limitare la frequenza e la durata di aperture del coperchio.
• Utilizzato il disposativo di raffreddamento a regolazione ECO per ridurre il consumo energetico del disposativo di raffreddamento.

Assicurarsi che il frigorifero portatile non sia riempitoccessivamente e che l'aria possa circolare in modo adeguato traquanto contento nel frigorifero portatile.

4.2. MODALITA DI FUNZIONAMENTO/CARATTERISTICHE DEL SELETTORE

Il dispositorio di raffreddamento Campingaz è dotato di un selettore di controllo (fig. G) che vi permetterà di scegliere la modalità di funzionamento di tale dispositorio a seconda delle vostre esigenze e preferenze.

1/ Impostazione OFF: Questa impostazione interrompe definitivement il funzionamento del dispositivo di raffreddamento, alla la necessità di scollegare il cavo elettrico.
2/ Impostazione ECO: quando il dispositivo di raffreddamento opera in posizione ECO, permette un elevato livello di risparmio energetico. Dà un Delta T (differenza di temperatura tra temperatura esterna ed interna) di circa 8 -10 °C. Ad esempio, se la temperature esterna è di 21 °C, la temperature all'interno del refrigeratore raggiungerà circa gli 11-13 °C.

Questa impostazione è consigliata per l'uso a lungo termine (diversi

giorni) e per l'utilizzo in auto con aria condizionata o a temperature esterne fino a 21^ .

3/ impostazione MAX: esta impostazione offre le prestazioni di raffreddamento massime e più all'avanguardia. Quando il disposativo di raffreddamento opera in posizione MAX, il Delta T è di circa 17-18 °C.

In questa posizione, la temperatura all'interno del refrigeratore è inferiore nella posizione ECO ma viene consumata più energia.

Questa impostazione è consigliata per un uso a breve termine e per l'uso in condizioni calde.

4/ impostazione NIGHT: Questa modalità diminuisce la velocità della ventola per ridurre il livello di rumore e renderè il raffreddamento più silenzioso. In questa configurazione la temperature interna è di circa 15^ C più Bassa della temperatura ambiente.

5. CURA E MANUTENZIONE

Scollegare sempre la ghiacciia prima di pulirla. Per pulire la ghiacciia, non utilizzato mai prodotti aggressivi o solventi, ma un panno umido,aggiungendovi eventually delle goccia di detersivo per i piatti.

Se il frigorifero non viene utilizzato per un lungo periodo di tempo, è opportuno asciugarlo prima. è altresi importante fornire una Buona ventilazione, per evitare la formazione di muffe.

Si raccomanda di lasciare il coperchio aperto quando l'apparecchio non viene utilizzato.

É possiblereutilizzare idispositivo di raffreddamento termoelettrico CAMPINGAZ per più giorni consecutivi,tuttavia é necessario spegnerlo regolarmente per permefterne lo scongelamento e per svuotare l'acqua di condensa,se necessario.

6. RIPARAZIONI

In caso di problema con la ghiaccia termoelettrica, si consiglia di leggere attendamente quando segue.

6.1. Problema di cavo

Se il cavo di alimentazione è danneggiato, delve essere sostituito dal Fabbricante o dal Servizio Assistenza o da una persona qualificata al fine di evitare pericoli. Vedi foglio separato.

6.2. Problema di connessione

La vostra ghiacciia e l'elica posteriore del ventilatore non funzionano (LED verde spenta).

Non c'è corrente a livello dell'accendisigari del veicolo. Nella maggior parte dei veicoli si deve stabilire il contatto per far funzionare l'accendisigari. Se il contatto è stabilito ma la ghiacciaia non funziona, togliere immediatamente la presa e verificare quanto segue:

• Bussola dell'accendisigari: In caso di utilizzazione frequente, l'accendisigari può essere sporco di tabacco e quello cui causare un cattivo contatto elettrico. Pulire con una spazzola non metallica.
• Se la spina della ghiacciia si riscalda anormalmente nella presa dell'accendisigari, pulire la bussola o verificare che la spina sia correttamente assemblata.
• Collegamento 12 V: Fusibile della spina di collegamento: la presa del cavo di alimentazione 12 V: è protetta da un fusibile da 7 A. Per verificare che il fusibile non sia fuso, svitare la presa 12 V: del cavo (Disegno H/H1).
• Sostituazione del fusabile per la spina Regno Unito: Dopo aver scollegato l'apparecchio alla presa principale, estrarre il fusabile dal portafusibili per verificare che non abbia fuso.

6.3. Problema di raffreddamento

Il dispositorio di raffreddamento non funzione correttamente, ma il rotore esterno della ventola è in funzione. Aprire il coperchio per verificare la rotazione dell'elica interna:

• Se l'elica non gira, il motore del ventilatore è probabilitmenteizzato. Contattare il Servizio Assistenza.
• Se l'elica gira correttamente, il modulo Peltier è probabilitmente guasto. Contattare il Servizio Assistenza.

6.4. Rumore

Ilsystema termoelettrico richiede la presenza di una ventilaper dissipare l'aria calda e create la circolazione di aria freddaall'interno del dispositorio di raffreddamento. E possible udire Ilmotore del ventilatore quando il radiatore è collegato a una fonte di alimentazione.

7. RICICLAGGIO (DISEGNO K)

Questo significato di ricolaggio indica che l'apparecchio è oggettodi smistamento selettivo dei rifiuti.

Al termine della sua durata di vita, l'apparecchio vaMESSO correttamenteagli scarti.

L'apparecchio non vaMESSO con i rifiuti municipali non smistati.

Non abbandonarlo nella natura, non incinerire: la presenza di determinate sostanze pericolose negli equipaggiamenti elettrici ed elettronici cui nuocere all'ambiente e ave degli effetti potenziali sulla salute umana.

Se volete gettare il vostro apparecchio, consegnatelo ad un centro di valorizzazione dei rifui specialmente previsto a tale scopo.

Informatevi presso le autorità locali.

8. PERIODO DI GARANZIA

Anni 2

Riferimento		PowerBox® PLUS 24L 12V/230V	PowerBox® PLUS 28L 12V/230V	PowerBox® PLUS 36L 12V/230V
		2000030252	2000030253	2000030254
		2000030256	2000030257	2000030258
Voltaggio		12V--	12V--	12V--
Mode	ECO	7 W 7 W 8 W
Power DC	MAX	48 W 48 W 54 W
	NIGHT	45 W 45 W 52 W
Mode	ECO	8.8 W 8.8 W 9 W
Power AC	MAX	57 W 57 W 75 W
	NIGHT	53 W 53 W 67 W
Capacità di raffreddamento
Delta T* (+/-1°C)
modalità MAX a 32 °C ambiente		18 °C 18 °C 18 °C
Capacità di raffreddamento
Delta T* (+/-1°C)
Modalità NIGHT a 25 °C ambiente		15 °C 15 °C 14 °C
Sist. Controllo batteria		•	•	•
Isolante		PU	PU	PU
Unità di refrigerazione:
systema Peltier		•	•	•
Dimensioni (cm)
(Drawing J)
A		32.8	32.8	46.7
B		24.3	24.3	27.5
C		31	34.8	29
D		32.3	32.3	34.8
E		40.8	40.8	55.9
F		42.3	46.9	40.4

• La differenza di temperatura, chiamata Delta T e individata con il significolo "ΔT", rappresenta la diminuzione di temperatura esistente tra l'internale e l'esterno del dispositorio di raffreddamento.
