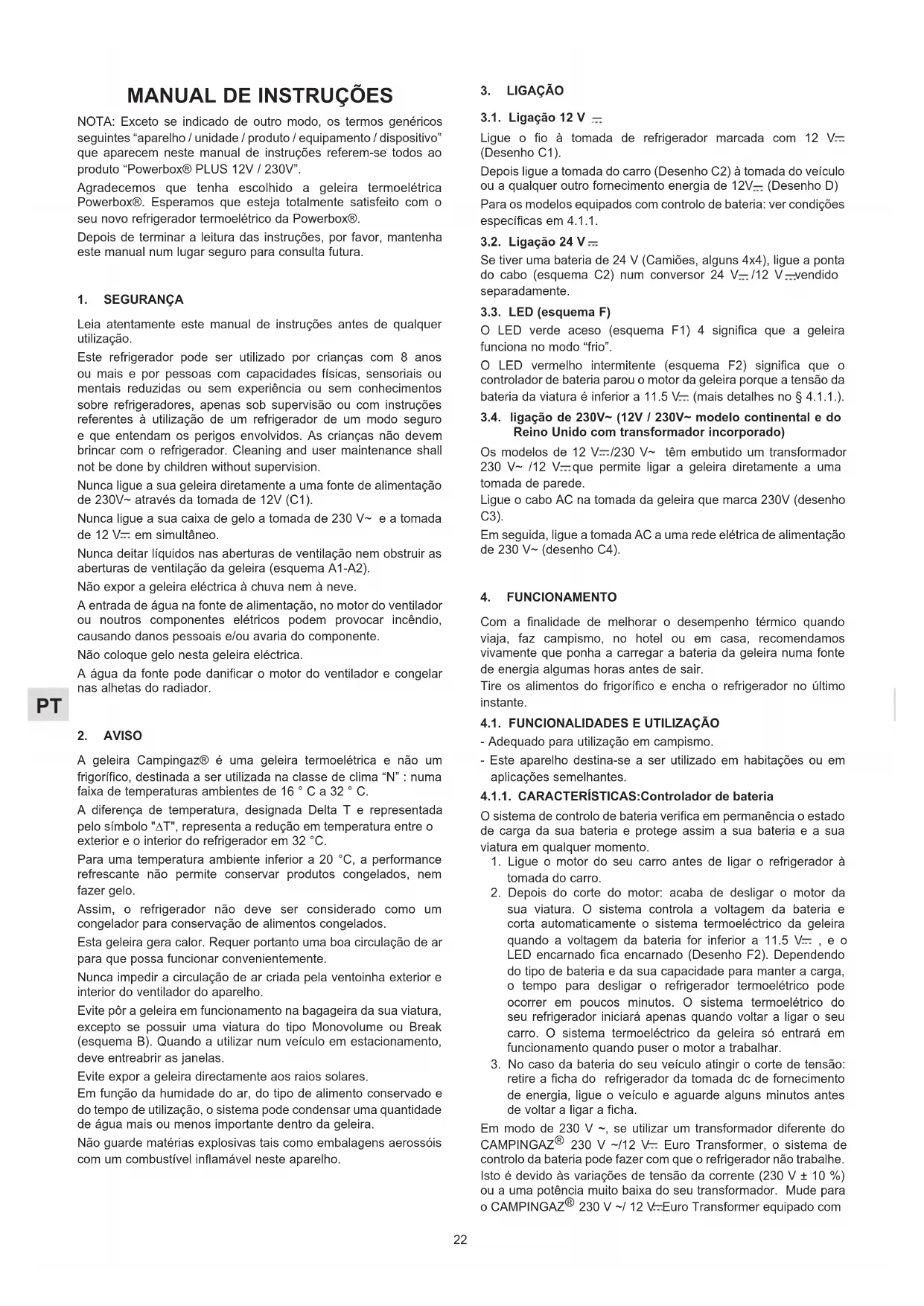

MANUAL DE UTILIZADOR PowerBox Plus 36L 12V230V CAMPINGAZ

5. CUIDADO Y MANTENIMIENTO

ES

NOTA: Exceto se indica de outras, os termos genéricos seguintes "aparelho / unidade / produits / equipamento / dispositivo" que aparecem neste manual de instruções referem-se todos ao produit "Powerbox® PLUS 12V / 230V".

Agradecemos que tenha escolhido a geleira termoeletrica Powerbox®. Esperamos que esteja totalmente satisfeito com o seu novo Refrigerador termoeletrico da Powerbox®.

Depois de terminar a leitura das instruções, por favor, mantenha este manual num lugar seguro para consulta futura.

1. SEGURANÇA

Leia atentamente este manual de instruções antes de qualquer utilizesão.

Este refrigerador pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou sem experiência ou sem conheceltos sobre refrigeradores, apenas sob supervisão ou com instruções referentes à'utilisation de um refrigerador de um modo seguro e que entendam os perigos envolvidos. As crianças não devem brincar com o refrigerador. Cleaning and user maintenance shall not be done by children without supervision.

Nunca ligue a sua geleira diretamente a uma fonte de alimentacao de 230V - atraves da tomada de 12V (C1).

Nunca ligue a sua caixa de gelo a tomada de 230V e a tomada de 12V em simultaneo.

Nunca deitar liquidos nas abertas de ventilacao nem obstruar as abertas de ventilacao da geleira (esquema A1-A2).

Não expor a geleira eletrica à chuva nem à neve.

A entrada de agua na fonte de alimentação, no motor do ventilador ou noutros componentesétricos pode provocar incência, causando danos pessoas e/ou avaria do componente.

Não coloque gelo esta geleira elétrica.

A agua da fonte pode danificar o motor do ventilador e congelar nas alhetas do radiador.

PT

2. AVISO

A geleira Campingaz® é uma geleira termoeletrica e não um frigorífico, destinada a ser realizada na classe de clima “N”: numa faixa de temperatas ambientes de 16^ a 32^ .

A dificenca de temperatura, designada Delta T e representada pelosimbolo T ,representa a reducao em temperatura entre o exterior e o interior do refrigerador em 32^

Para una temperatura ambiente inferior a 20^ , a performance refrescante não permite conservar produits congelados, nem fazer gelo.

Assim, o refrigerador não deve ser considerado como um congelador para conservação de alimentos congelados.

Esta geleira gera calor. Requer portanto uma boa circulacao de ar para que possa funcirar conveniente.

Nunca impedir a circulacao de ar criada pela ventoinha exterior e interior do ventilador do aparelho.

Evite por a geleira em等功能amento na bagageira da sua viatura, excepto se possuir uma viatura do tipo Monovolume ou Break (esquema B). quando a utilizes num veiculo em estacionamento, delvearethrabrir as janelas.

Evite expor a geleira directamente aos raios solares.

Em funcão da humidade do ar, do tipo de alimento conservado e do tempo de utilização, o Sistema pode condenser uma quantidade de água mais ou menos importante dentro da geleira.

Não guarde matérias explosivas tais como embalagens aerossós com um combustível inflamavel neste aparelho.

3. LIGACAO

3.1. Ligação 12 V ...

Ligue o fio à tomada de refrigerador marcada com 12 V: (Desenso C1).

Depois ligne a tomada do carro (Desenho C2) à tomada do voéculo ou a qualquer及其他 fornecimento energia de 12V_- (Desenho D)

Para os modelos equipados com controlo de bateria: ver condições发展目标es em 4.1.1.

3.2.Ligao 24V

O LED vermelho intermitente (esquema F2) significa que o controlador de bateria parou o motor da geleira porque a tensao da bateria da viatura é inferior a 11.5 V: (mais detalhes no § 4.1.1.).

3.4. ligacao de 230V~ (12V / 230V~ Modelo continental e do Reino Unido com transformador incorporado)

Os modelos de 12 V/230 V~ tém embarcido um transformador 230 V~ /12 V::que permite ligar a geleira diretamente a uma tomada de parede.

Ligue o cabo AC na tomada da geleira quemarca 230V (desenhoc3).

Em seguida, ligue a tomada AC a uma rede elétrica de alimentação de 230 V~ (desenho C4).

4. FUNCIONAMENTO

Com a finalidade de melhorar o desempenso termico quando viaja, faz campismo, no hotel ou em casa, recomendamos vivamente que ponha a carregar a bateria da geleira numa fonte de energia algumas horas antes de sair.

Tire os alimentos do frigorifico e encha o refrigerador noultimate instante.

4.1. FUNCIONALIDADES E UTILIZACAO

• Adequado para'utilisation em campismo.
• Este aparecido destiná-se a ser utilizado em habitações ou em aplicações semelhantes.

4.1.1. CHARACTERISTICS:Controlador de bateria

O Sistema de controlo de bateria verifica em permanência o estado de cargo da sua bateria e protege assim a sua bateria e a sua viatura em qualquer momento.

1. Ligue o motor do seu carro antes de ligar o refrigerador a tomada do carro.
2. Depois do corte do motor: acaba de desligar o motor da sua viatura. OSYSTEMA controla a voltagem da bateria e certa automaticamente oSYSTEMElectrico da geleira quando a voltagem da bateria for inferior a 11.5V ,e o LED encarnado fica encarnado (Desenho F2).Dependendo do tipo de bateria e da sua capacidade para manter a carga, o tempo para desligar o refrigerador termoeletrico pode ocorro em poucOs minutos. OSYSTEMElectrico do seu refrigerador iniciarapanas quando voltar a ligar o seu carro. OSYSTEMElectrico da geleira soentrarem funcaoamento quando puser o motor a travaHAR.
3. No caso da bateria do seu veiculo atingir o corte de tensão: retire a ficha do refrigerador da tomada dc de fornecimento de energia, ligne o veiculo e aguarde algunos horas antes de voltar a ligar a ficha.

Em modo de 230V ,seutilizarumtransformadordiferente do CAMPINGAZ 230V /12V. Euro Transformer, o Sistema de controda bateria podefazer com queo refrigerador nao travaIhe. Isto édevidaoasvariaçõesdetensao da corrente (230V± 10%) ouauma potencia mucho baixa do seu transformador.Mude para o CAMPINGAZ 230V /12V. Euro Transformer equipado com

o Sistema de Comutation Automática o seu Refrigerador Campingaz travaíhará de forma correta.

4.1.2. CHARACTERISTICS: Congelador

Quando a temperatura no interior do congelador está proxima dos 0 ^ C ,a unidade para automaticamente o arrefecimento para evaporar o congelamento do seu conteudo.

4.1.3.CARACTERISTICAS:Poupanca de energia

Para minimizar o consumo de energia da sua geleira durante a operacao:

• Evite expor a geleira à luz directa do sol.
• Evite deixar a tampa aberta.
• Com a finalidade de manter um desempenho ideal da geleira, limite a frequência e a duração da abertura da sua tampa.
• Utilize a sua geleira no modo ECO para reduzir o consumo de energia da mesma.

Certifique-se que a geleira não está demasiado cheia para que o ar possa circularADEquadamenteentre o conteudo da mesma.

4.2 MODO DE FUNCIONAMENTO / FUNÇÖES INDICADORAS

A sua geleira Campingaz está equipada com um botão de controle (fig. G) que permitirá que escolha a forma de funcionaamento da geleira dependendo das suas necessidades e preferências.

1/ Configuração DESLIGADO: esta configuração desiga por completeness a geleira sem a necessidade de deslugar o cabo de alimentação.
2/ Configuração ECO: quando a geleira funciona na posicao ECO, permite um[nivel muito elevado de poupança de energia. Proporciona um Delta T (diferencia entre a temperatura exterior e interior) de aproximamente 8^ a 10^ . Por exemplo, se a temperatura exterior for de 21^ , a temperatura no interior da geleira atingira aproximamente 11^ a 13^ .

Esta configuração é recomendada para utilizesçao de longo prazo (varios dias) e para utilizeszao em carros com ar condicionado ou em temperatas extremiores at 己 2 1 ^ C

3/ Configuração MAX:Esta configuração Oferece um desempenho de arrefecimento máximo e únicos. quando a geleira funciona na posicao MAX, o Delta T é de aproximately 17^ a 18^ .

Nesta posicao, a temperatura no interior da geleira é inferior à da posicao ECO mas é consumida mais energia.

Esta configuração é recomendada para utilizesao de curto prazo ou de um dia e para utilizesao em condições de calor.

4/ Configuração NOITE: Este modo reduz a velocidade do ventilador para reduzir o;nível de ruido e tornar a geleira mais silenciosa. Nesta configuração, a temperatura no interior é de aprox. 15^ abaixo da temperatura ambiente

5. MANUTENÇAO E LIMPEZA

Antes de limpar a geleira, deslgue-a de qualquer alimentacao eletrica. Para limpar a geleira, nunca utilize nenhum produits de limpeza agressivo nem solventa. O melhor é limpá-la com um pano humido adcionando eventualmente algumas gotas de detergente para lavar louça.

Se a geleira não for realizada por um longo periodo de tempo, deve ficar previamente completenessa. É, también, importante que tenha uma boa ventilação, para fazer a formação de dolor.

Recomenda-se que deixe a tampa aberta quando o aparecido não está a ser realizado.

Pode utiliser o refrigerador termoelétrico da CAMPINGAZ® durante algunos días, mas é necessário desligar com regularidade com a finalidade de descoger e para esvaziar a água condensada, se necessário.

6. GUIA DE PROBLEMAS

Se tiver um problema com a sua geleira termoelectrica, é aconselhavel que leia atentamente o segunte.

6.1. Problema de cabo

Se o cabo de alimentacao estiver danificado, deve ser substituicaoelo Fabricante ouelo Servico Pós-Venda ou poruma persona qualificada, a fim de evaporar Perigos. Veja na folha em分开o.

6.2. Problema de ligação

A geleira e a ventoinha exterior do ventilador não funciona (LED verde apagado).

Talvez não haja tensão ao;nvel do isqueiro do veiculo. Na maioria dos veículos a igniação deve ser ligada para assegurar o functimento do isqueiro. Se a igniação estiver ligada e se a geleira não funciona, retire a ficha da tomada e faça as seguições verificações:

• Tomada do isqueiro: Em caso de'utilisation frequente, pode estar sujo devido aos restos de tabaco, o que pode provocar um mau contacto eletrico. Limpe-a então com uma escova não metalica.
• Se a ficha da geleira aquecer anormalmente na tomada do isqueiro, limpe a tomada ou verifique se a ficha está montada correctamente.
• Líguão 12 V: Fusível da ficha de líguão: a tomada do seu cabo de alimentação 12 V: está protegida por um fusível 7 A. Verifique se o fusível não está queimado desapertando a tomada 12 V: do cabo (esquema H/H1).
  Vymena pojistky v zastrckach pro UK: Depois de ter desligado o seu aparelho da corrente, vericar se o fusivel não está queimado retrando-o do porta-fusivel.

6.3. Problema de arrefecimento

O seu refrigerador não está a trabajo bem mas o ventilador do rotor está a funciona. Abra a tampa para verficar a rotação da ventoinha interior:

• Se a ventoinha não travaçar, o motor do ventilador está provavelmente defeituoso. Contacte o Servico de apoio ao cliente.

-Se a ventoinha travaíbalhar correctamente, o modo Peltier está provavelmente defeituoso. Contacte o Servço de apoio ao cliente.

6.4. Ruido

• Sistema termoeletrico requires um ventilador para dissipar o arqueente e para Criar circulacao de arrio no interior do refrigerador.
• Motor de ventilacao pode ser ouvido quando o refrigerador está ligado a uma fonte de alimentacao.

7. RECICLAGEM (ESQUEMA K)

Este Trickolo de reciclagem significa que este aparelho pode ser点多 numa colecta selectiva.

No fim de vida, o aparecido deve serosto correctamente no lixo.

• O aparecido não deve serosto no lixo domestico não seleccionado.
• Não deve deita-lo fora em qualquer lugar nem incinerá-lo quando a presence de certas substancias perigosas nos equipamentos e electricos e electricos pode ser prejudicável para o ambiente e ter consequências potenciais sobre a saüde humana.

Se quiser deitar for o seu aparelho, ponha-o num centro de valorização dos detritos especialmente previsto para este efeito. Informe-se jusqu das entidades locais.

8. PERIODO DE GARANTIA

Anos 2

Referência	PowerBox® PLUS 24L 12V/230V		PowerBox® PLUS 28L 12V/230V
	2000030252		2000030253
	2000030256		2000030257
Voltagem	12V—		12V—
Mode de alimentação DC	ECO	7 W 7 W 8 W
	MAX	48 W 48 W 54 W
	NIGHT	45 W 45 W 52 W
Mode de alimentação AC	ECO	8.8 W 8.8 W 9 W
	MAX	57 W 57 W 75 W
	NIGHT	53 W 53 W 67 W
Capacidade de arrefecimento Delta T* (+/-1°C)
Modo MAX a 32 °C de temperatura ambiente		18 °C 18 °C 18 °C
Capacidade de arrefecimento Delta T* (+/-1°C)
Modo NIGHT12 a 25 °C de temperatura ambiente		15 °C 15 °C 14 °C
Controlo de bateria		●	●	●
Isolamento		PU	PU	PU
Unidade de Refrigeração系統a Peltier		●	●	●
Dimensoes (cm) (esquema J)
A		32.8	32.8	46.7
B		24.3	24.3	27.5
C		31	34.8	29
D		32.3	32.3	34.8
E		40.8	40.8	55.9
F		42.3	46.9	40.4

• ADIFFERENÇA DE TEMPERATURE, DESIGNA DELTA T e representada pelo símbolo "ΔT",representa a redução em temperatura entre o exterior e o interior do refrigerador.
