Blue Magic XLf 200 A - Autórádió BLAUPUNKT - Ingyenes használati útmutató

Márka	Blaupunkt
Modell	Blue Magic XLf 200 A
Termék típusa	Subwoofer erősítő autórádiókhoz
Táplálás	12 V DC (jármű)
Beépített biztosíték	10 A
Bemeneti érzékenység	0,1 V - 7,5 V (állítható)
Vágási frekvencia (Crossover)	20 Hz - 150 Hz (állítható)
Fázisbeállítás	0° / 180° (kapcsolható)
Audiobemenetek	Cinch (RCA) és magas szintű bemenet (hangszórók)
Ajánlott kábelkeresztmetszet	minimum 2,5 mm²
Működésjelző	zöld LED (normál üzem) / piros (védelem)
Automatikus bekapcsolás	hangjel érzékelése
Automatikus kikapcsolás	60 másodperc jel nélkül
Szerelés	szakszerű rögzítés száraz, szellős helyen
Kompatibilitás	Autórádiók előerősítő vagy hangszóró kimenettel

Gyakran ismételt kérdések - Blue Magic XLf 200 A BLAUPUNKT

Hogyan csatlakoztassam a Blue Magic XLf 200 A erősítőt?

Csatlakoztassa a pozitív tápfeszültség kábelt (+) az akkumulátorhoz egy biztosítékon keresztül (≤ 30 cm-re az akkumulátortól), a negatív kábelt (-) pedig a karosszéria egyik földelési pontjához. Csatlakoztassa az audio bemeneteket (Cinch vagy magas szint) a rádió kimeneteihez. Ügyeljen a polaritásra.

Milyen biztosítékot használjak és hogyan cseréljem ki?

Használjon 10 A-es biztosítékot. Soha ne cserélje ki nagyobb értékű biztosítékra. Először húzza le az akkumulátort, majd cserélje ki a hibás biztosítékot egy ugyanolyan értékű újra.

Hogyan állítsam be a bemeneti érzékenységet (VOL)?

Forgassa a VOL szabályozót (④ jelzés) az óramutató járásával megegyező irányba az érzékenység növeléséhez. Első üzembe helyezés előtt állítsa minimálisra, majd fokozatosan növelje, amíg kielégítő mélyhangszintet kap torzítás nélkül.

Hogyan állítsam be a Crossover szűrőt?

A CROSSOVER szabályozó (⑤ jelzés) lehetővé teszi a vágási frekvencia kiválasztását. Mély hangokhoz állítsa 80 Hz és 150 Hz közé. Alacsonyabb beállítás (pl. 80 Hz) mélyebb basszust eredményez.

Mit jelent a fényjelző?

Zöld fény: normál működés. Piros fény: védelem aktiválódott (rövidzárlat, túlmelegedés stb.). Ellenőrizze a csatlakozásokat és szükség esetén csökkentse a hangerőt.

Használhatom egyszerre a Cinch és a hangszóró bemenetet?

Nem, csak az egyik bemenetet használja a meghibásodások elkerülése érdekében.

Hogyan tisztítsam meg az erősítőt?

Húzza ki a készüléket. Tisztítsa száraz, puha ruhával. Ne használjon vegyszereket vagy súrolószereket.

Mit tegyek, ha az erősítő nem kapcsol be?

Ellenőrizze az erősítő és az akkumulátor biztosítékát. Győződjön meg arról, hogy az akkumulátor és a földelés csatlakozása megfelelő. Ha a jelzőfény továbbra is kialszik, forduljon szakemberhez.

Az erősítő néhány másodperc után kikapcsol, miért?

Ez normális, ha nincs audiojel: a készülék 60 másodperc után automatikusan kikapcsol. Ha a LED pirosra vált, hiba van (túlmelegedés, rövidzárlat). Csökkentse a hangerőt és ellenőrizze a hangszórókat.

Felszerelhetem az erősítőt a hátsó polcra?

Nem, nem szabad felszerelni a hátsó polcra, hátsó ülésekre vagy más előre nyitott helyre. Válasszon egy száraz, jól szellőző helyet.

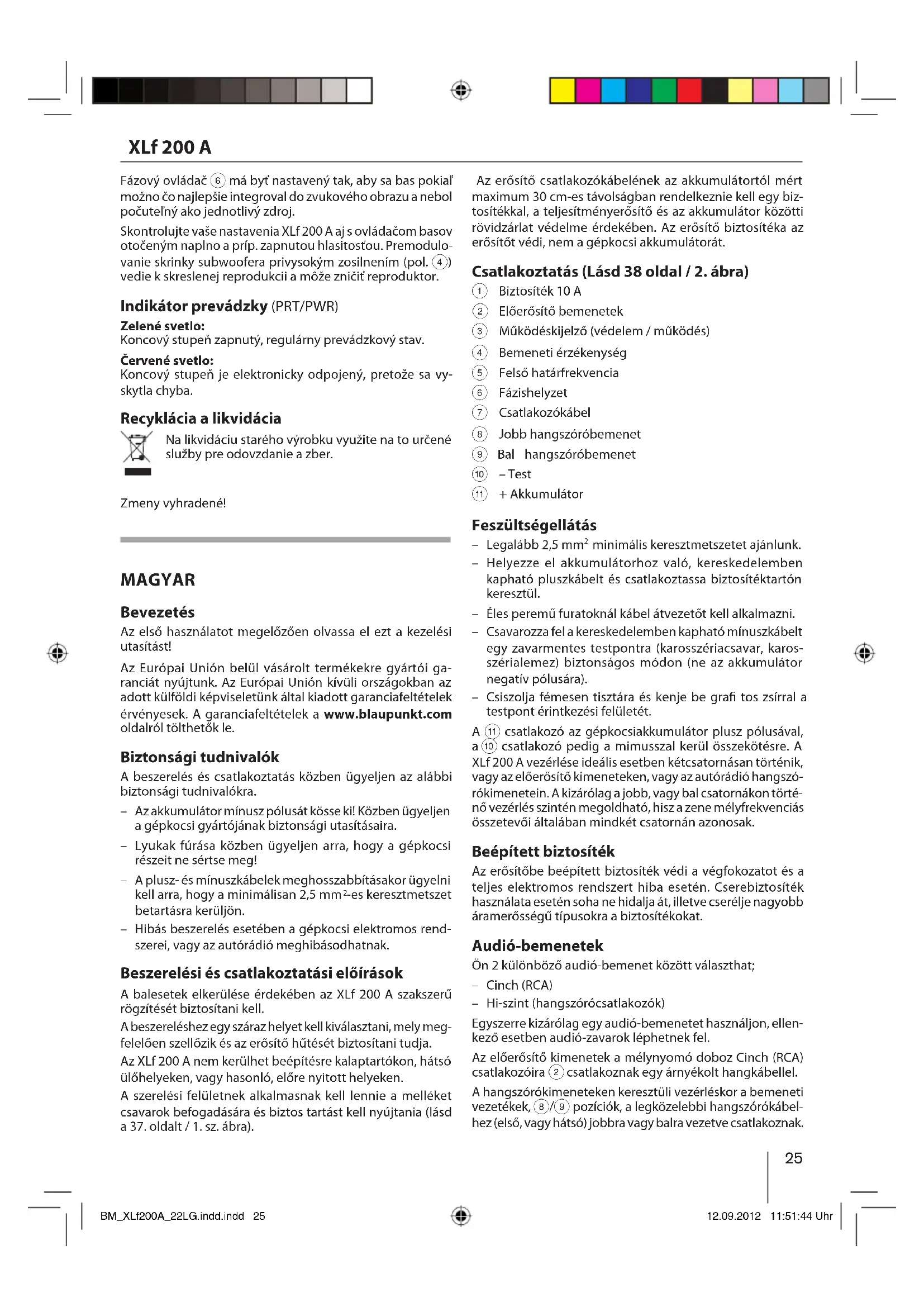

HASZNÁLATI ÚTMUTATÓ Blue Magic XLf 200 A BLAUPUNKT

Az első használatot megelőzően olvassa el ezt a kezelési utasítást!

Az Európai Unión belül vásárolt termékekre gyártói garanciát nyújtunk. Az Európai Unión kívüli országokban az adott külföldi képviseletünk által kiadott garanciafeltételek érvényesek. A garanciafeltételek a www.blaupunkt.com oldalról tölthetők le.

Biztonsági tudnivalók

A beszerelés és csatlakoztatás közben ügyeljen az alábbi biztonsági tudnivalókra.

• Az akkumulátor mínusz pólusát kösse ki! Közben ügyeljen a gépkocsi gyártójának biztonsági utasításaira.
• Lyukak fúrása közben ügyeljen arra, hogy a gépkocsi részeit ne sértse meg!
• A plusz- és minuszkábelek meghosszabbításakor ügyelni kell arra, hogy a minimálisan 2,5 mm ^2 -es keresztmetszet betartásra kerüljön.
• Hibás beszerelés esetében a gépkocsi elektromos rendszerei, vagy az autórádió meghibásodhatnak.

Beszerelési és csatlakoztatási előírások

A balesetek elkerülése érdekében az XLf 200 A szakszerű rögzítését biztosítani kell.

A beszereléshez egy száraz helyet kell kiválasztani, mely megfelelően szellőzik és az erősítő hűtését biztosítani tudja.

Az XLf 200 A nem kerülhet beépítésre kalaptartókon, hátsó ülőhelyeken, vagy hasonló, előre nyitott helyeken.

A szerelési felületnek alkalmasnak kell lennie a melléket csavarok befogadására és biztos tartást kell nyújtania (lásd a 37. oldalt / 1. sz. ábra).

Az erősítő csatlakozókábelének az akkumulátortól mért maximum 30 cm-es távolságban rendelkeznie kell egy biztosítékkal, a teljesítményerősítő és az akkumulátor közötti rövidzárlat védelme érdekében. Az erősítő biztosítéka az erősítőt védi, nem a gépkocsi akkumulátorát.

Csatlakoztatás (Lásd 38 oldal / 2. ábra)

① Biztosíték 10 A
② Elöerösítő bemenetek
③ Működéskijelző (védelem / működés)
④ Bemeneti érzékenység
⑤ Felső határfrekvencia
⑥ Fázishelyzet
⑦ Csatlakozókábel
⑧ Jobb hangszóróbemenet
⑨ Bal hangszóróbemenet
⑩ - Test
⑪ + Akkumulátor

Feszültségellátás

- Legalább 2,5 mm ^2 minimális keresztmetszetet ajánlunk.

- Helyezze el akkumulátorhoz való, kereskedelemben kapható pluszkábelt és csatlakoztassa biztosítéktartón keresztül.

– Éles peremű furatoknál kábel átvezetöt kell alkalmazni.

- Csavarozza fel a kereskedelemben kapható minuszkábelt egy zavarmentes testpontra (karosszériacsavar, karosszérialemez) biztonságos módon (ne az akkumulátor negatív pólusára).

- Csiszolja fémesen tisztára és kenje be grafi tos zsírral a testpont érintkezési felületét.

A ⑪ csatlakozó az gépkocsiakkumulátor plusz pólusával, a ⑩ csatlakozó pedig a mimusszal kerül összekötésre. A XLf 200 A vezérlése ideális esetben kétcsatornásan történik, vagy az előerősítő kimeneteken, vagy az autórádió hangszórókimenetein. A kizárólag a jobb, vagy bal csatornákon történő vezérlés szintén megoldható, hisz a zene mélyfrekvenciás összetevői általában mindkét csatornán azonosak.

Beépített biztosíték

Az erősítőbe beépített biztosíték védi a végfokozatot és a teljes elektromos rendszert hiba esetén. Cserebiztosíték használata esetén soha ne hidalja át, illetve cserélje nagyobb áramerősségű típusokra a biztosítékokat.

Audió-bemenetek

Ön 2 különböző audió-bemenet között választhat;

• Cinch (RCA)
• Hi-szint (hangszórócsatlakozók)

Egyszerre kizárólag egy audió-bemenetet használjon, ellenkező esetben audió-zavarok léphetnek fel.

Az elöerősítő kimenetek a mélynyomó doboz Cinch (RCA) csatlakozóira ② csatlakoznak egy árnyékolt hangkábellel.

A hangszórókimeneteken keresztüli vezérléskor a bemeneti vezetékek, ⑧/⑨ pozíciók, a legközelebbi hangszórókábelhez (első, vagy hátsó) jobbra vagy balra vezetve csatlakoznak.

XLf 200 A

Ezek szétválasztásra kerülnek és a bemeneti csatlakozókkal lesznek csatlakoztatva. A csatlakozók polaritására + vagy – fel-tétlenül ügyelni kell. Hídvégfokok (BLT) közvetlenül, adapter nélkül is csatlakoztathatók.

Be- és kikapcsolás

Az XLf 200 A különlegessége a bekapcsoló automatika:

A zenei jel beérkezésekor a mélynyomó doboz automatikusan bekapcsol. Ha a zenei jel 60 másodpercnél hosszabban kimarad, az XLf 200 A automatikusan újra kikapcsol.

VOL szabályozó

A ④ VOL szabályozó segítségével állítható be a végfokozat bemeneti érzékenysége az autórádió előerősítőjének kimenetéhez.

A beállítási tartomány 0,1 V-tól 7,5 V-ig terjed.

Más gyártó autórádiójához történő csatlakoztatás esetén a bemeneti érzékenységet a gyártó adatai alapján kell megadni.

Néhány fontos magyarázat:

A szabályozót az óramutató járásával egyező irányba forgatva nő az erősítő bemeneti érzékenysége, és vele a hangerő. Itt azonban nem hangerő-szabályozásról van szó; a végállásban sem állítható be nagyobb erősítőteljesítmény még akkor sem, ha az eleinte úgy hallatszik. A rendszer mindössze gyorsabban növeli a hangerőt, ha felcsavarják az autórádió hangerő-szabályozóját.

CROSSOVER frekvenciaszabályozás

Az ⑤ CROSSOVER szabályozóval állítható be a kívánt belépési frekvencia.

Példa:

150 Hz beállítása esetén az erősítő frekvenciatartománya 20 Hz-töl 150 Hz-ig terjed.

Beállítások

A beüzemelés előtti alapbeállításként a következő szabályzópozíciókat ajánljuk: Érzékenység (VOL) ④ pozíció minimumra, fázis. (PHASE) ⑥ pozíció, 0°-ra, szűrő (CROSSOVER) ⑥ pozíció kb. 80 Hz. Kapcsolja be a berendezést és keressen egy olyan zenedarabot, melyben kiemelkedő basszusokat hallhat.

Emelje a sztereóberendezésen a hangerőt a kívánt szintig. Fordítsa el az érzékenység szabályzót ④ óvatosan addig, míg a basszus színt határozottan erősen hallhatóvá nem válik. Ezután válasszon a szűrőszabályzóval ⑤ egy olyan szűrőbeállítást, mellyel egy határozott kontúrű basszust ér el. Az érzékenységszabályzó ④ és a szűrő ⑤ beállításait esetleg külön-külön optimizálnia kell.

Dörgő basszus erős hangerővel, alacsonyabb frekvenciájú szűrőbeállítást kíván.

A fáziskapcsolót ⑥ úgy kell beállítani, hogy a basszus jól integrálódjon a hangszínképbe és ne különálló egységként legyen hallható.

Válassza a XLf 200 A beállításait teljesen felcsavart basszussal és adott esetben bekapcsolt loudness mellett. A mélynyomó doboz túlvezérlése túl magas erősítés által (4). pozíció) torzított lejátszáshoz vezet és megrongálhatja a hangszórókat.

Működéskijelző (PRT/PWR)

Zöld fény:

Végfok bekapcsolva, normál üzemállapot.

Piros lámpa:

A végfokot az elektronika hiba miatt lekapcsolta.

Újrahasznosítás és ártalmatlanítás

A használt készülék ártalmatlanításához használja a visszaváltó- és gyűjtőhelyrendszereket.

Változtatás joga fenntartva!
