Blue Magic XLf 200 A - Autostereo BLAUPUNKT - Ilmainen käyttöohje ja opas

Merkki	Blaupunkt
Malli	Blue Magic XLf 200 A
Tuotetyyppi	Subwoofer-vahvistin autoradioon
Virransyöttö	12 V DC (ajoneuvo)
Sisäänrakennettu sulake	10 A
Tulon herkkyys	0,1 V - 7,5 V (säädettävä)
Rajataajuus (Crossover)	20 Hz - 150 Hz (säädettävä)
Vaiheen säätö	0° / 180° (valittava)
Audiotulot	Cinch-tulo (RCA) ja korkeatasoinen tulo (kaiuttimet)
Suositeltu kaapelin poikkipinta-ala	vähintään 2,5 mm²
Toiminnan merkkivalo	Vihreä LED (normaali toiminta) / punainen (suojaus)
Automaattinen käynnistys	Musiikkisignaalin tunnistus
Automaattinen sammutus	60 sekunnin jälkeen ilman signaalia
Asennus	Ammattimainen asennus kuivaan ja tuuletettuun tilaan
Yhteensopivuus	Autoradiot, joissa on esivahvistin- tai kaiutinlähdöt

Usein kysytyt kysymykset - Blue Magic XLf 200 A BLAUPUNKT

Kuinka kytken Blue Magic XLf 200 A -vahvistimen?

Kytke positiivinen virtakaapeli (+) akkuun sulakkeen kautta (≤ 30 cm akusta) ja negatiivinen (-) korin maadoituspisteeseen. Liitä audiotulot (Cinch tai korkeatasoinen) autoradion lähtöihin. Noudata napaisuutta.

Mitä sulaketta käyttää ja miten se vaihdetaan?

Käytä 10 A:n sulaketta. Älä koskaan vaihda suurempaan sulakkeeseen. Irrota ensin akku, vaihda viallinen sulake uuteen samanarvoiseen.

Kuinka säätää tulon herkkyyttä (VOL)?

Käännä VOL-säädintä (merkki ④) myötäpäivään herkkyyden lisäämiseksi. Säädä se minimiin ennen ensimmäistä käyttöönottoa, lisää sitten vähitellen, kunnes saat tyydyttävän bassotason ilman säröä.

Kuinka säätää Crossover-suodatinta?

CROSSOVER-säädin (merkki ⑤) mahdollistaa rajataajuuden valinnan. Bassoille säädä välillä 80 Hz - 150 Hz. Alempi asetus (esim. 80 Hz) antaa syvemmät bassot.

Mitä merkkivalo tarkoittaa?

Vihreä valo: normaali toiminta. Punainen valo: suojaus aktivoitu (oikosulku, ylikuumeneminen jne.). Tarkista liitännät ja vähennä äänenvoimakkuutta tarvittaessa.

Voinko käyttää sekä Cinch-tuloa että kaiutintuloa samanaikaisesti?

Ei, käytä vain toista tuloa toimintahäiriöiden välttämiseksi.

Kuinka puhdistaa vahvistin?

Irrota laite. Puhdista kuivalla, pehmeällä liinalla. Älä käytä kemikaaleja tai hankaavia aineita.

Mitä tehdä, jos vahvistin ei käynnisty?

Tarkista vahvistimen ja akun sulake. Varmista, että akku- ja maadoitusliitäntä ovat oikein. Jos merkkivalo pysyy sammuneena, ota yhteys ammattilaiseen.

Vahvistin sammuu muutaman sekunnin jälkeen, miksi?

Tämä on normaalia, jos audiosignaalia ei ole: laite sammuu automaattisesti 60 sekunnin jälkeen. Jos LED muuttuu punaiseksi, on vika (ylikuumeneminen, oikosulku). Vähennä äänenvoimakkuutta ja tarkista kaiuttimet.

Voinko asentaa vahvistimen takahyllylle?

Ei, sitä ei saa asentaa takahyllyille, takaistuimille tai muille eteen avoimille paikoille. Valitse kuiva paikka, jossa on hyvä ilmanvaihto.

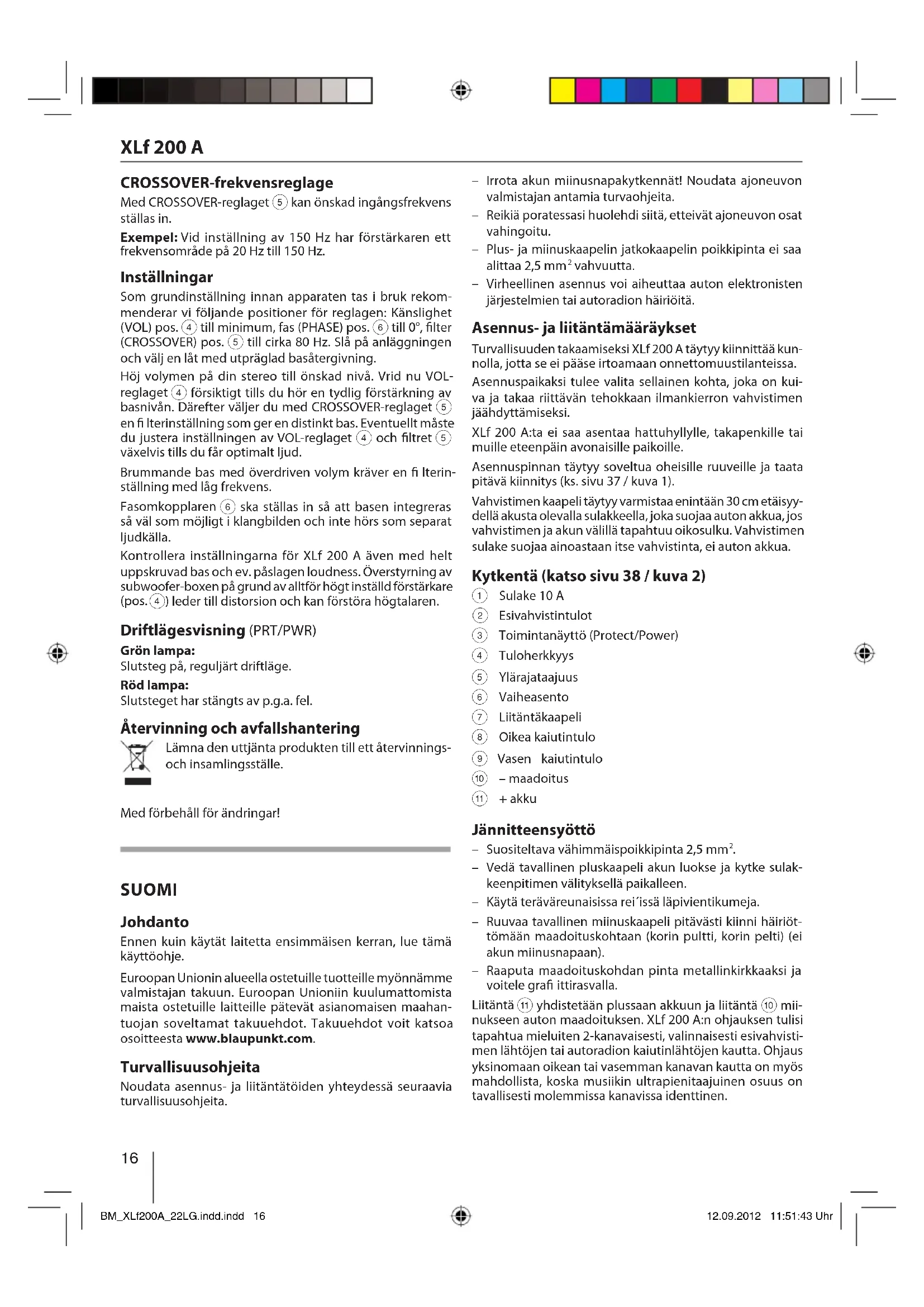

KÄYTTÖOHJE Blue Magic XLf 200 A BLAUPUNKT

Ennen kuin käytät laitetta ensimmäisen kerran, lue tämä käyttöohje.

Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahan-tuojan soveltamat takuuehdot. Takuuehdot voit katsoa osoitteesta www.blaupunkt.com.

Turvallisuusohjeita

Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita.

• Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita.
• Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu.
• Plus- ja miinuskaapelin jatkokaapelin poikkipinta ei saa alittaa 2,5 mm ^2 vahvuutta.
• Virheellinen asennus voi aiheuttaa auton elektronisten järjestelmien tai autoradion häiriöitä.

Asennus- ja liitäntämääräykset

Turvallisuuden takaamiseksi XLf 200 A täytyy kiinnittää kunnolla, jotta se ei pääse irtoamaan onnettomuustilanteissa.

Asennuspaikaksi tulee valita sellainen kohta, joka on kui- va ja takaa riittävän tehokkaan ilmankierron vahvistimen jäähdyttämiseksi.

XLf 200 A:ta ei saa asentaa hattuhyllylle, takapenkille tai muille eteenpäin avonaisille paikoille.

Asennuspinnan täytyy soveltua oheisille ruuveille ja taata pitävä kiinnitys (ks. sivu 37 / kuva 1).

Vahvistimen kaapeli täytyy varmistaa enintään 30 cm etäisyy-dellä akusta olevalla sulakkeella, joka suojaa auton akkua, jos vahvistimen ja akun välillä tapahtuu oikosulku. Vahvistimen sulake suojaa ainoastaan itse vahvistinta, ei auton akkua.

Kytkentä (katso sivu 38 / kuva 2)

① Sulake 10 A
② Esivahvistintulot
④ Tuloherkkyys
⑤ Ylärajataajuus
⑥ Vaiheasento
⑦ Liitäntäkaapeli
⑧ Oikea kaiutintulo
⑨ Vasen kaiutintulo
⑩ - maadoitus
⑪ + akku

③ Toimintanäyttö (Protect/Power)

Jännitteensyöttö

• Suositeltava vähimmäispoikkipinta 2,5 mm ^2 .
• Vedä tavallinen pluskaapeli akun luokse ja kytke sulakkeenpitimen välityksellä paikalleen.
• Käytä teräväreunaisissa rei'issä läpivientikumeja.
• Ruuvaa tavallinen miinuskaapeli pitävästi kiinni häiriöttömään maadoituskohtaan (korin pultti, korin pelti) (ei akun miinusnapaan).
• Raaputa maadoituskohdan pinta metallinkirkkaaksi ja voitele grafi ittirasvalla.

Liitäntä ⑪ yhdistetään plussaan akkuun ja liitäntä ⑩ miinukseen auton maadoituksen. XLf 200 A:n ohjauksen tulisi tapahtua mieluiten 2-kanavaisesti, valinnaisesti esivahvistimen lähtöjen tai autoradion kaiutinlähtöjen kautta. Ohjaus yksinomaan oikean tai vasemman kanavan kautta on myös mahdollista, koska musiikin ultrapienitaajuinen osuus on tavallisesti molemmissa kanavissa identtinen.

XLf 200 A

Integroitu sulake

Vahvistimeen integroitu sulake suojaa pääteastetta ja koko sähköjärjestelmää vian yhteydessä. Kun vaihdat sulakkeen tilalle uuden, älä missään tapauksessa ohita sulakkeita äläkä vaihda tilalle virraltaan suurempia sulakkeita.

Audiotulot

Voit valita 2 erilaisesta audiotulovaihtoehdosta;

- Cinch (RCA) - Hi-taso (kaiutinliitännät)

Käytä vain yhtä audiotuloista, koska muuten voi ilmetä audiohäiriöitä.

Esivahvistimen lähdöt kytketään suojatun äänijohtimen kautta Subwoofer-boksin Cinch (RCA)-liittimiin ②.

Kaiutinlähtöjen kautta tapahtuvassa ohjauksessa tulojoh- timet ⑧/⑨ ohjataan lähimpinä oleviin kaiutinkaaapeleihin (etu- tai takaosa) vasemmalla ja oikealla. Nämä yhdistetään erotettuna ja tuloliitäntöjen kanssa. Liitäntöjen + tai – napaisuus täytyy ehdottomasti huomioida. Myös siltapääteasteet (BTL) voidaan kytkeä suoraan, ilman lisääadapteria.

Kytkeminen päälle/pois

XLf 200 A:n erikoisominaisuus on sen päällekytkentäautomatiikka:

Musiikkisignaalin tullessa Subwoofer-boksi kytkeytyy automaattisesti toimintaan. Jos musiikkisignaalia ei saada yli 60 sekuntiin, XLf 200 A kytkeytyy automaattisesti jälleen pois päältä.

VOL-säädin

VOL-säätimellä ④ voit mukauttaa pääteasteen tuloherkkyyden autoradion esivahvistinlähdön lähtöjännitteelle sopivaksi.

Säätöalue on 0,1 V – 7,5 V.

Jos kytket toisen valmistajan autoradion, tällöin tuloherkkyys täytyy säätää valmistajan antamien ohjeiden mukaan.

Huomioi tähän liittyen myös seuraavat tärkeät tiedot:

Kiertämällä säädintä myötäpäivään lisäät vahvistimen tuloherkkyyttä ja siten myös äänenvoimakkuutta. Tällöin ei ole kuitenkaan kyse äänenvoimakkuuden säädöstä; pääteasteessa ei saada aikaan suurempaa vahvistintehoa, vaikka ensin siltä kuulostaakin. Järjestelmä ainoastaan nostaa äänenvoimakkuutta nopeammin, kun autoradion äänenvoimakkuussäädintä käännetään kovemmalle.

CROSSOVER-taajuussäätö

CROSSOVER-säädin ⑤ mahdollistaa halutun tulotaajuuden säädön.

Esimerkki:

Säädön ollessa 150 Hz vahvistimen taajuusalue on 20 Hz – 150 Hz.

Asetukset

Suosittelemme tekemään seuraavan perusasetuksen ennen käyttöönottoa: herkkyys (VOL) ④ minimiin, vaihe (PHASE) ⑥ 0°:een, suodatin (CROSSOVER) ⑤ n. 80 Hz: iin. Kytke laitteisto päälle ja valitse erittäin bassopitoinen musiikkikappale.

Nosta stereolaitteen äänenvoimakkuus haluamallesi tasolle. Käännä sitten VOL-säädintä ④ varovasti voimakkaammalle niin paljon, kunnes kuulet bassojen vahvistuvan huomattavasti. Valitse sen jälkeen CROSSOVER-säätimellä ⑤ sellainen suodatinasento, joka takaa selväpiirteisen bassoänen. Tarvittaessa asetus täytyy optimoida säätämällä VOL-säädintä ④ ja suodatinsäädintä ⑤ vuorotellen.

Jylisevä basso liiallisella voimakkuudella vaatii taajuudeltaan matalan suodatinasetuksen.

Vaihesäädin ⑥ tulee säätää niin, että basso integroituu mahdollisimman hyvin äänensävyyn eikä kuulu erillisenä äänilähteenä.

Tarkasta tekemäsi säädöt XLf 200 A:ssa myös bassosäädin maksimiasennossa ja tarv. Loudness päällä. Subwoofer-boksin ylisäätö liian suureksi valitulla vahvistuksella (kohta ④) vääristää äänentoistoa ja voi rikkoa kaiuttimen.

Toimintanäyttö (PRT/PWR)

Vihreä valo:

Pääteaste päällä, normaali käyttötila.

Punainen valo:

Pääteaste on katkaistu elektronisesti vian takia.

Kierrätys ja hävitys

Toimita käytöstä poistettu tuote kierrätyspistee-seen.

Oikeus muutoksiin pidätetään!
