Marke	Blaupunkt
Modell	Blue Magic XLf 200 A
Produkttyp	Subwoofer-Leistungsverstärker für Autoradio
Stromversorgung	12 V DC (Fahrzeug)
Eingebauter Sicherung	10 A
Eingangsempfindlichkeit	0,1 V bis 7,5 V (einstellbar)
Trennfrequenz (Crossover)	20 Hz bis 150 Hz (einstellbar)
Phaseneinstellung	0° / 180° (umschaltbar)
Audioeingänge	Cinch-Eingang (RCA) und Hochpegeleingang (Lautsprecher)
Empfohlener Kabelquerschnitt	mindestens 2,5 mm²
Betriebsanzeige	Grüne LED (Normalbetrieb) / Rot (Schutz)
Automatische Einschaltung	Musiksignalerfassung
Automatische Abschaltung	Nach 60 Sekunden ohne Signal
Montage	Professionelle Befestigung an einem trockenen und belüfteten Ort
Kompatibilität	Autoradios mit Vorverstärkerausgängen oder Lautsprecherausgängen

Häufig gestellte Fragen - Blue Magic XLf 200 A BLAUPUNKT

Wie schließe ich den Verstärker Blue Magic XLf 200 A an?

Schließen Sie das positive Stromkabel (+) über eine Sicherung (≤ 30 cm von der Batterie) an die Batterie und das negative (-) an einen Massepunkt der Karosserie an. Verbinden Sie die Audioeingänge (Cinch oder Hochpegel) mit den Ausgängen des Autoradios. Beachten Sie die Polarität.

Welche Sicherung verwenden und wie ersetzen?

Verwenden Sie eine 10 A Sicherung. Ersetzen Sie sie niemals durch eine Sicherung mit höherer Nennleistung. Trennen Sie zuerst die Batterie, dann ersetzen Sie die defekte Sicherung durch eine neue mit demselben Wert.

Wie stelle ich die Eingangsempfindlichkeit (VOL) ein?

Drehen Sie den VOL-Regler (Markierung ④) im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Stellen Sie ihn vor der ersten Inbetriebnahme auf Minimum und erhöhen Sie ihn dann schrittweise, bis ein zufriedenstellender Basspegel ohne Verzerrungen erreicht ist.

Wie stelle ich den Crossover-Filter ein?

Der CROSSOVER-Regler (Markierung ⑤) ermöglicht die Wahl der Trennfrequenz. Für Bässe stellen Sie zwischen 80 Hz und 150 Hz ein. Eine niedrigere Einstellung (z.B. 80 Hz) ergibt tiefere Bässe.

Was bedeutet die Leuchtanzeige?

Grünes Licht: Normalbetrieb. Rotes Licht: Schutz aktiviert (Kurzschluss, Überhitzung usw.). Überprüfen Sie die Anschlüsse und reduzieren Sie gegebenenfalls die Lautstärke.

Kann ich sowohl den Cinch-Eingang als auch den Lautsprechereingang gleichzeitig verwenden?

Nein, verwenden Sie nur einen der beiden Eingänge, um Fehlfunktionen zu vermeiden.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vom Strom. Reinigen Sie es mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Sicherung des Verstärkers und die der Batterie. Stellen Sie sicher, dass die Verbindung zur Batterie und zur Masse korrekt ist. Wenn die Anzeige aus bleibt, wenden Sie sich an einen Fachmann.

Der Verstärker schaltet sich nach einigen Sekunden aus, warum?

Das ist normal, wenn kein Audiosignal anliegt: Das Gerät schaltet sich nach 60 Sekunden automatisch aus. Wenn die LED rot wird, liegt ein Fehler vor (Überhitzung, Kurzschluss). Reduzieren Sie die Lautstärke und überprüfen Sie die Lautsprecher.

Kann ich den Verstärker auf der Hutablage installieren?

Nein, es darf nicht auf Hutablagen, Rücksitzen oder anderen nach vorne offenen Stellen montiert werden. Wählen Sie einen trockenen Ort mit guter Luftzirkulation.

BEDIENUNGSANLEITUNG Blue Magic XLf 200 A BLAUPUNKT

Technische gegevens ....39

DANSK 13

Billeder 37

Tekniske data 39

SVENSKA 15

Bilder....37

Tekniska data 39

SUOMI 16

Kuvat....37

Tekniset tiedot 39

ΕΛΛΗΝΙΚΑ 17

Εικόνες......37

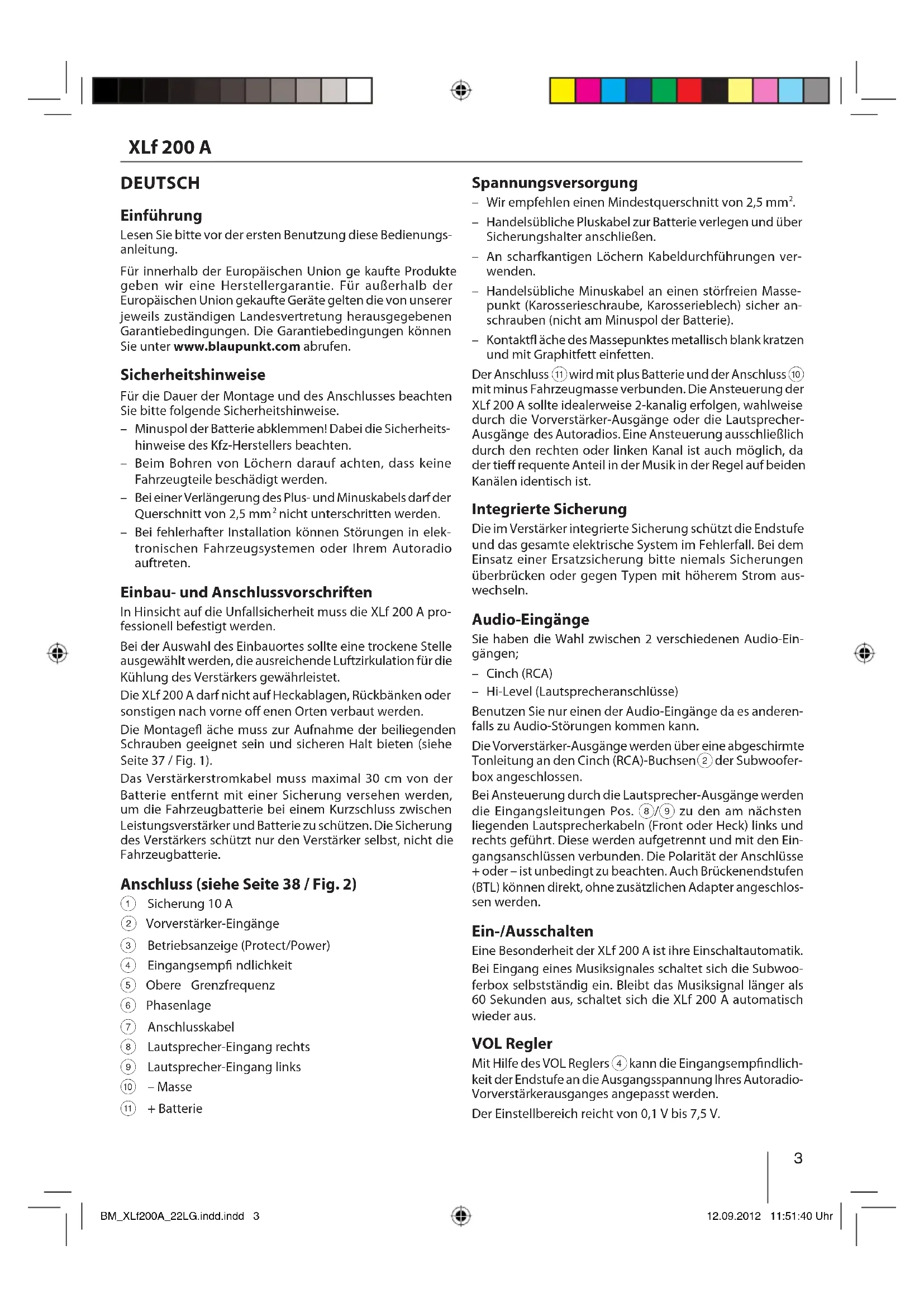

Lesen Sie bitte vor der ersten Benutzung diese Bedienungsanleitung.

Für innerhalb der Europäischen Union ge kaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Bei einer Verlängerung des Plus- und Minuskabels darf der Querschnitt von 2,5 mm ^2 nicht unterschritten werden.
• Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten.

Einbau- und Anschlussvorschriften

In Hinsicht auf die Unfallsicherheit muss die XLf 200 A professionell befestigt werden.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

Die XLf 200 A darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden.

Die Montagefl äche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten (siehe Seite 37 / Fig. 1).

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Anschluss (siehe Seite 38 / Fig. 2)

① Sicherung 10 A
② Vorverstärker-Eingänge
③ Betriebsanzeige (Protect/Power)
④ Eingangsempf ndlichkeit
⑤ Obere Grenzfrequenz
⑥ Phasenlage
⑦ Anschlusskabel
⑧ Lautsprecher-Eingang rechts
⑨ Lautsprecher-Eingang links
⑩ - Masse
⑪ + Batterie

Spannungsversorgung

• Wir empfehlen einen Mindestquerschnitt von 2,5 mm ^2 .
• Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie).
• Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Der Anschluss ⑪ wird mit plus Batterie und der Anschluss ⑩ mit minus Fahrzeugmasse verbunden. Die Ansteuerung der XLf 200 A sollte idealerweise 2-kanalig erfolgen, wahlweise durch die Vorverstärker-Ausgänge oder die Lautsprecher-Ausgänge des Autoradios. Eine Ansteuerung ausschließlich durch den rechten oder linken Kanal ist auch möglich, da der tieff requente Anteil in der Musik in der Regel auf beiden Kanälen identisch ist.

Integrierte Sicherung

Die im Verstärker integrierte Sicherung schützt die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Audio-Eingänge

Sie haben die Wahl zwischen 2 verschiedenen Audio-Eingängen;

• Cinch (RCA)
• Hi-Level (Lautsprecheranschlüsse)

Benutzen Sie nur einen der Audio-Eingänge da es anderenfalls zu Audio-Störungen kommen kann.

Die Vorverstärker-Ausgänge werden über eine abgeschirmte Tonleitung an den Cinch (RCA)-Buchsen ^2 der Subwooferbox angeschlossen.

Bei Ansteuerung durch die Lautsprecher-Ausgänge werden die Eingangsleitungen Pos. ⑧/⑨ zu den am nächsten liegenden Lautsprecherkabeln (Front oder Heck) links und rechts geführt. Diese werden aufgetrennt und mit den Eingangsanschlüssen verbunden. Die Polarität der Anschlüsse + oder – ist unbedingt zu beachten. Auch Brückenendstufen (BTL) können direkt, ohne zusätzlichen Adapter angeschlossen werden.

Ein-/Ausschalten

Eine Besonderheit der XLf 200 A ist ihre Einschaltautomatik. Bei Eingang eines Musiksignales schaltet sich die Subwooferbox selbstständig ein. Bleibt das Musiksignal länger als 60 Sekunden aus, schaltet sich die XLf 200 A automatisch wieder aus.

VOL Regler

Mit Hilfe des VOL Reglers ④ kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,1 V bis 7,5 V.

XLf 200 A

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfändlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Autoradios aufgedreht wird.

CROSSOVER Frequenzregelung

Der CROSSOVER Regler ⑤ ermöglicht die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel:

Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 20 Hz bis 150 Hz.

Einstellungen

Als Grundeinstellung vor der Inbetriebnahme empfehlen wir folgende Reglerpositionen: Empfindlichkeit (VOL) Pos. ④ auf Minimum, PHASE Pos. ⑥ auf 0°, Filter (CROSSOVER) Pos. ⑤ auf ca. 80 Hz. Schalten Sie die Anlage ein und wählen Sie ein Musikstück mit ausgeprägter Basswiedergabe.

Erhöhen Sie die Lautstärke an Ihrem Autoradio bis zum gewünschten Lautstärkepegel. Drehen Sie nun den VOL Regler ④ vorsichtig so weit auf, bis Sie eine deutliche Verstärkung des Basspegels hören. Danach wählen Sie mit dem CROSSOVER Regler ⑤ eine Filtereinstellung, die einen gut konturierten Bass erreicht. Eventuell müssen Sie die VOL Reglereinstellung ④ und die Filtereinstellung ⑤ wechselweise optimieren.

Dröhnender Bass mit übertriebenem Volumen erfordert eine Filtereinstellung mit niedriger Frequenz.

Der Phasenregler ^6 soll so eingestellt werden, dass sich der Bass möglichst gut in das Klangbild integriert und nicht als einzelne Quelle hörbar wird.

Überprüfen Sie Ihre Einstellungen auch mit voll aufgedrehtem Bassregler und ggf. eingeschalteter Loudness. Eine Übersteuerung der Subwooferbox durch zu hoch gewählte Verstärkung (Pos. ④) führt zu verzerrter Wiedergabe und kann den Lautsprecher zerstören.

Betriebsanzeige (PRT/PWR)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.

Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammel-systeme.

Änderungen vorbehalten!
