HASZNÁLATI ÚTMUTATÓ FH972E HONEYWELL

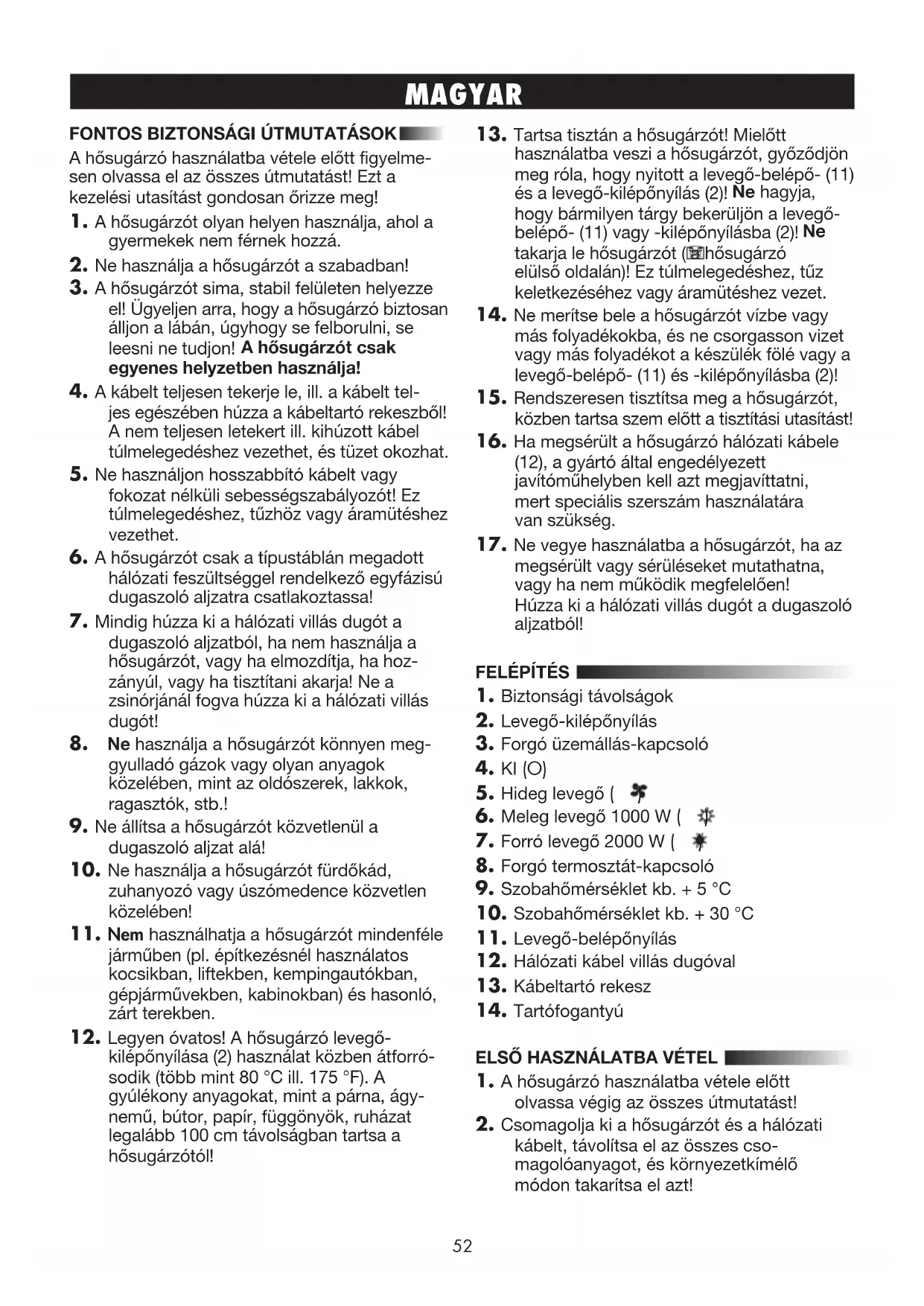

A hősugárzó használatba vétele előtt figyelme- sen olvassa el az összes útmutatást! Ezt a kezelési utasítást gondosan őrizze meg!

1. A hősugárzót olyan helyen használja, ahol a

gyermekek nem férnek hozzá.

2. Ne használja a hősugárzót a szabadban!

3. A hősugárzót sima, stabil felületen helyezze

el! Ügyeljen arra, hogy a hősugárzó biztosan álljon a lábán, úgyhogy se felborulni, se leesni ne tudjon! A hősugárzót csak egyenes helyzetben használja!

4. A kábelt teljesen tekerje le, ill. a kábelt tel-

jes egészében húzza a kábeltartó rekeszből! A nem teljesen letekert ill. kihúzott kábel túlmelegedéshez vezethet, és tüzet okozhat.

5. Ne használjon hosszabbító kábelt vagy

fokozat nélküli sebességszabályozót! Ez túlmelegedéshez, tűzhöz vagy áramütéshez vezethet.

6. A hősugárzót csak a típustáblán megadott

hálózati feszültséggel rendelkező egyfázisú dugaszoló aljzatra csatlakoztassa!

7. Mindig húzza ki a hálózati villás dugót a

dugaszoló aljzatból, ha nem használja a hősugárzót, vagy ha elmozdítja, ha hoz- zányúl, vagy ha tisztítani akarja! Ne a zsinórjánál fogva húzza ki a hálózati villás dugót!

8. Ne használja a hősugárzót könnyen meg-

gyulladó gázok vagy olyan anyagok közelében, mint az oldószerek, lakkok, ragasztók, stb.!

9. Ne állítsa a hősugárzót közvetlenül a

dugaszoló aljzat alá!

10. Ne használja a hősugárzót fürdőkád,

zuhanyozó vagy úszómedence közvetlen közelében!

11. Nem használhatja a hősugárzót mindenféle

járműben (pl. építkezésnél használatos kocsikban, liftekben, kempingautókban, gépjárművekben, kabinokban) és hasonló, zárt terekben.

12. Legyen óvatos! A hősugárzó levegő-

kilépőnyílása (2) használat közben átforró- sodik (több mint 80 °C ill. 175 °F). A gyúlékony anyagokat, mint a párna, ágy- nemű, bútor, papír, függönyök, ruházat legalább 100 cm távolságban tartsa a hősugárzótól!

13. Tartsa tisztán a hősugárzót! Mielőtt

használatba veszi a hősugárzót, győződjön meg róla, hogy nyitott a levegő-belépő- (11) és a levegő-kilépőnyílás (2)! Ne hagyja, hogy bármilyen tárgy bekerüljön a levegő- belépő- (11) vagy -kilépőnyílásba (2)!

takarja le hősugárzót ( a hősugárzó elülső oldalán)! Ez túlmelegedéshez, tűz keletkezéséhez vagy áramütéshez vezet.

14. Ne merítse bele a hősugárzót vízbe vagy

más folyadékokba, és ne csorgasson vizet vagy más folyadékot a készülék fölé vagy a levegő-belépő- (11) és -kilépőnyílásba (2)!

15. Rendszeresen tisztítsa meg a hősugárzót,

közben tartsa szem előtt a tisztítási utasítást!

16. Ha megsérült a hősugárzó hálózati kábele

(12), a gyártó által engedélyezett javítóműhelyben kell azt megjavíttatni, mert speciális szerszám használatára van szükség.

17. Ne vegye használatba a hősugárzót, ha az

megsérült vagy sérüléseket mutathatna, vagy ha nem működik megfelelően! Húzza ki a hálózati villás dugót a dugaszoló aljzatból!

1. Biztonsági távolságok

2. Levegő-kilépőnyílás

3. Forgó üzemállás-kapcsoló

6. Meleg levegő 1000 W ()

7. Forró levegő 2000 W ()

8. Forgó termosztát-kapcsoló

9. Szobahőmérséklet kb. + 5 °C

10. Szobahőmérséklet kb. + 30 °C

11. Levegő-belépőnyílás

12. Hálózati kábel villás dugóval

13. Kábeltartó rekesz

1. A hősugárzó használatba vétele előtt

olvassa végig az összes útmutatást!

2. Csomagolja ki a hősugárzót és a hálózati

kábelt, távolítsa el az összes cso- magolóanyagot, és környezetkímélő módon takarítsa el azt!53 MAGYAR

3. Helyezze a hősugárzót egy sima, stabil

felületre! Ügyeljen arra, hogy a hősugárzó biztosan álljon a lábán, úgyhogy se fel- borulni, se leesni ne tudjon! Más tárgyaktól legalább 100 cm biztonsági távolságot kell betartani. Kábeltartó rekesz

1. A hősugárzó kábeltartó rekesszel (13) van

felszerelve. A biztonságos tárolás érdekében egészen a hálózati villás dugóig tolja be a hálózati kábelt (12) a nyíláson a kábeltartó rekeszbe (13)!

2. Ha használatba szeretné venni a hősu-

gárzót, ehhez a hálózati kábelt (12) teljes egészében ki kell húzni

FH-971E Hősugárzó forgó üzemállás- kapcsolóval FH-972E Hősugárzó forgó termosztát- kapcsolóval FH-973E Hősugárzó forgó üzemállás- / termosztát-kapcsolóval

1. Ellenőrizze, hogy a forgó üzemállás-kap-

csoló (3) KI (4) helyzetben van-e! Dugja be a hálózati villás dugót a dugaszoló aljzatba! Ne fogja meg a hálózati kábelt vizes kézzel!

2. Győződjön meg róla, hogy a levegő-

belépő- (11) és -kilépőnyílás (2) nincs lefedve! A hősugárzó használata közben mindig szabadnak kell lennie a levegő- belépő- (11) és -kilépőnyílásnak (2)!

3. A forgó üzemállás-kapcsolót (3) és/vagy a

forgó termosztát-kapcsolót (8) az alább leírtak szerint használja a fűtési üzemmód- hoz, modelltől függően!

4. Mielőtt a hősugárzót elmozdítja vagy elrak-

ja, fordítsa a forgó üzemállás-kapcsolót (3) KI-re (4) és húzza ki a villás dugót a duga- szoló aljzatból! Forgó üzemállás-kapcsoló

1. Ha a forgó üzemállás-kapcsolót (3) az óra-

mutató járásával egyező irányba forgatja, négy beállítási lehetőség közül választhat: (O) KI (4) ()Hideg levegő (5) ()Meleg levegő 1000 Watt (6) ()Forró levegő 2000 Watt (7)

2. Ha a forgó üzemállás-kapcsoló (3) a Forró

levegő 2000 W (7) pozícióban van, nem forgathatja tovább az óramutató irányában, hanem csak az azzal ellentétes irányban. Forgó termosztát-kapcsoló

1. Az FH-973E modellnél a forgó üzemállás-

kapcsolót (3) először is állítsa fűtési fokozatra! Az FH-972E-nél kövesse az útmutatásokat a 2. ponttól!

2. Forgassa el a forgó termosztát-kapcsolót

(8) az óramutató járásával egyezően a 7-es pozícióba!

3. Ha elérte a kívánt szobahőmérsékletet, for-

gassa a forgó termosztát-kapcsolót (8) az óramutató járásával ellentétesen, amíg egy kattanást nem hall! A hősugárzó most kikapcsolja a fűtési üzemet.

4. Forgassa el most a forgó termosztát-kap-

csolót (8) ismét „egy kissé“ az óramutató járásával egyezően! A hősugárzó most automatikusan be- és kikapcsolja majd a fűtési üzemet és fenntartja a kiválasztott szobahőmérsékletet.

5. Minél tovább forgatja a forgó termosztát-

kapcsolót (8) az óramutató járásával egyezően, annál magasabb lesz a fűtési hőmérséklet. A 7-es legmagasabb állás kb. 30 °C szobahőmérsékletnek felel meg. A legalacsonyabb állás ()kb. 5 °C szobahőmérsékletnek felel meg.

6. Az szabályos, hogy a termosztát 30 °C

fölötti szobahőmérséklet esetén nem kapcsolja be a hősugárzót.

7. Ha a szobahőmérséklet alacsonyabb, mint

5 °C, akkor a hősugárzó addig fűt, amíg a szobahőmérséklet túl nem lépte az 5 oC-ot.

8. Ha a forgó termosztát-kapcsoló (8) a 7-es

álláson van, nem forgathatja tovább az óramutató járásával egyezően, hanem csak az óramutató járásával ellentétesen. Túlmelegedés elleni védelem

1. A hősugárzó túlmelegedés elleni védelem-

mel van felszerelve, amely túlmelegedés esetén automatikusan kikapcsolja a hősugárzót.

2. Ebben az esetben forgassa a forgó

üzemállás-kapcsolót (3) KI-re (4) és húzza ki a villásdugót a dugaszoló aljzatból! ❄54 MAGYAR

3. Most várjon legalább 20 percig, amíg a

4. Adott esetben a levegő-belépő- (11) vagy -

kilépőnyílásból (2) vagy ezek elől távolítsa el a tárgyakat, amelyek kiváltották a hibás működést vagy a túlmelegedést!

5. Ismét vegye használatba a hősugárzót a

„Kezelési utasítás“-ban leírtak szerint!

TISZTÍTÁS ÉS KARBANTARTÁS

Javasoljuk, hogy rendszeresen tisztítsa meg a hősugárzót. Tartsa be a tisztítási és kar- bantartási utasításokat, hogy ne romoljon a hősugárzó működési hatásfoka! Tisztítás

1. Mielőtt hozzákezd a tisztításhoz, forgassa

a forgó üzemállás-kapcsolót (3) KI-re (4) és húzza ki a villás dugót a dugaszoló aljzatból!

2. Porszívóval tisztítsa meg a levegő-belépő-

(11) és -kilépőnyílást (2), hogy eltávolítsa a port a motorról és a fűtőelemről!

3. A hősugárzó külső részét puha, nedves

kendővel tisztítsa meg!

4. Ismét vegye használatba a hősugárzót a

„Kezelési utasítás“-ban leírtak szerint! Karbantartás

1. A hősugárzó nem igényel különösebb

2. Ha a hősugárzót javítani kell, minden eset-

ben lépjen kapcsolatba egy erre illetékes szakműhellyel!

3. Ha ki kell cserélni a hálózati kábelt, csak

H05VVF HAR típusú hálózati kábelt szabad használni.

A vásárló a vásárlás feltételeként felelősséget vállal e hősugárzó rendeltetésszerű használatáért és ápolásáért az e kezelési utasításban foglaltak szerint. A vásárlónak vagy felhasználónak magának kell megítélnie, mikor és meddig használja a hősugárzót. A műszaki változtatások joga fenntartva!
