HASZNÁLATI ÚTMUTATÓ FH973E HONEYWELL

ŠKODÁM NA MAJETKU.52

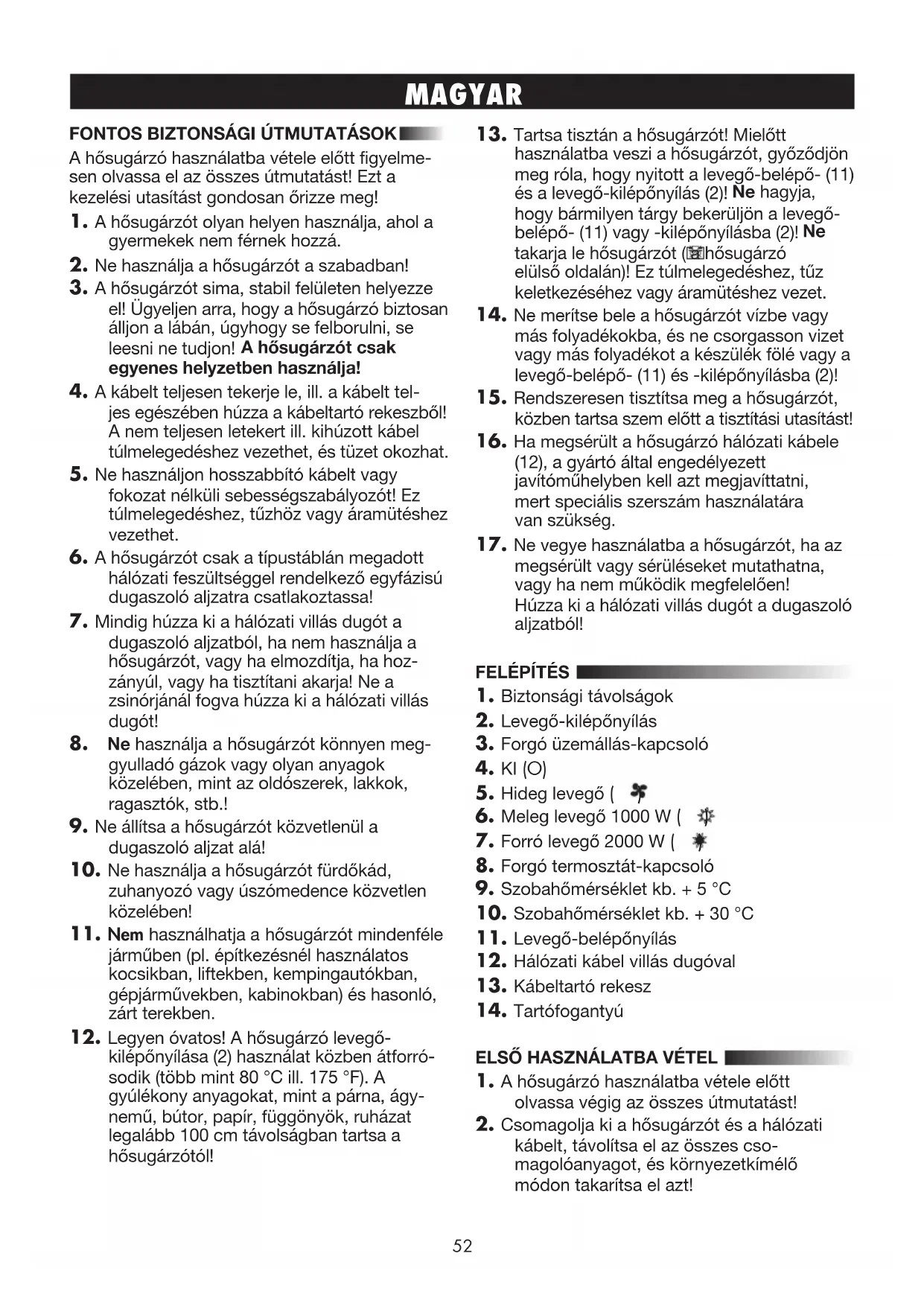

MAGYAR FONTOS BIZTONSÁGI ÚTMUTATÁSOK A hősugárzó használatba vétele előtt figyelme-

sen olvassa el az összes útmutatást! Ezt a

kezelési utasítást gondosan őrizze meg!

1. A hősugárzót olyan helyen használja, ahol a

gyermekek nem férnek hozzá.

2. Ne használja a hősugárzót a szabadban!

3. A hősugárzót sima, stabil felületen helyezze

el! Ügyeljen arra, hogy a hősugárzó biztosan

álljon a lábán, úgyhogy se felborulni, se

egyenes helyzetben használja!

4. A kábelt teljesen tekerje le, ill. a kábelt tel-

jes egészében húzza a kábeltartó rekeszből!

A nem teljesen letekert ill. kihúzott kábel

túlmelegedéshez vezethet, és tüzet okozhat.

5. Ne használjon hosszabbító kábelt vagy

fokozat nélküli sebességszabályozót! Ez

túlmelegedéshez, tűzhöz vagy áramütéshez

6. A hősugárzót csak a típustáblán megadott

hálózati feszültséggel rendelkező egyfázisú

dugaszoló aljzatra csatlakoztassa!

7. Mindig húzza ki a hálózati villás dugót a

dugaszoló aljzatból, ha nem használja a

hősugárzót, vagy ha elmozdítja, ha hoz-

zányúl, vagy ha tisztítani akarja! Ne a

zsinórjánál fogva húzza ki a hálózati villás

8. Ne használja a hősugárzót könnyen meg-

gyulladó gázok vagy olyan anyagok

közelében, mint az oldószerek, lakkok,

9. Ne állítsa a hősugárzót közvetlenül a

dugaszoló aljzat alá!

10. Ne használja a hősugárzót fürdőkád,

zuhanyozó vagy úszómedence közvetlen

11. Nem használhatja a hősugárzót mindenféle

járműben (pl. építkezésnél használatos

kocsikban, liftekben, kempingautókban,

gépjárművekben, kabinokban) és hasonló,

12. Legyen óvatos! A hősugárzó levegő-

kilépőnyílása (2) használat közben átforró-

sodik (több mint 80 °C ill. 175 °F). A

gyúlékony anyagokat, mint a párna, ágy-

nemű, bútor, papír, függönyök, ruházat

legalább 100 cm távolságban tartsa a

13. Tartsa tisztán a hősugárzót! Mielőtt

használatba veszi a hősugárzót, győződjön

meg róla, hogy nyitott a levegő-belépő- (11)

és a levegő-kilépőnyílás (2)!

hogy bármilyen tárgy bekerüljön a levegő-

belépő- (11) vagy -kilépőnyílásba (2)!

takarja le hősugárzót ( a hősugárzó

elülső oldalán)! Ez túlmelegedéshez, tűz

keletkezéséhez vagy áramütéshez vezet.

14. Ne merítse bele a hősugárzót vízbe vagy

más folyadékokba, és ne csorgasson vizet

vagy más folyadékot a készülék fölé vagy a

levegő-belépő- (11) és -kilépőnyílásba (2)!

15. Rendszeresen tisztítsa meg a hősugárzót,

közben tartsa szem előtt a tisztítási utasítást!

16. Ha megsérült a hősugárzó hálózati kábele

(12), a gyártó által engedélyezett

javítóműhelyben kell azt megjavíttatni,

mert speciális szerszám használatára

17. Ne vegye használatba a hősugárzót, ha az

megsérült vagy sérüléseket mutathatna,

vagy ha nem működik megfelelően!

Húzza ki a hálózati villás dugót a dugaszoló

1. Biztonsági távolságok

2. Levegő-kilépőnyílás

3. Forgó üzemállás-kapcsoló

6. Meleg levegő 1000 W ()

7. Forró levegő 2000 W ()

8. Forgó termosztát-kapcsoló

9. Szobahőmérséklet kb. + 5 °C

10. Szobahőmérséklet kb. + 30 °C

11. Levegő-belépőnyílás

12. Hálózati kábel villás dugóval

13. Kábeltartó rekesz

ELSŐ HASZNÁLATBA VÉTEL

1. A hősugárzó használatba vétele előtt

olvassa végig az összes útmutatást!

2. Csomagolja ki a hősugárzót és a hálózati

kábelt, távolítsa el az összes cso-

magolóanyagot, és környezetkímélő

módon takarítsa el azt!53

3. Helyezze a hősugárzót egy sima, stabil

felületre! Ügyeljen arra, hogy a hősugárzó

biztosan álljon a lábán, úgyhogy se fel-

borulni, se leesni ne tudjon! Más tárgyaktól

legalább 100 cm biztonsági távolságot kell

1. A hősugárzó kábeltartó rekesszel (13) van

felszerelve. A biztonságos tárolás

érdekében egészen a hálózati villás dugóig

tolja be a hálózati kábelt (12) a nyíláson a

kábeltartó rekeszbe (13)!

2. Ha használatba szeretné venni a hősu-

gárzót, ehhez a hálózati kábelt (12)

egészében ki kell húzni

KEZELÉSI UTASÍTÁS FH-971E Hősugárzó forgó üzemállás-

FH-972E Hősugárzó forgó termosztát-

FH-973E Hősugárzó forgó üzemállás- /

termosztát-kapcsolóval

1. Ellenőrizze, hogy a forgó üzemállás-kap-

csoló (3) KI (4) helyzetben van-e! Dugja be

a hálózati villás dugót a dugaszoló aljzatba!

Ne fogja meg a hálózati kábelt vizes

2. Győződjön meg róla, hogy a levegő-

belépő- (11) és -kilépőnyílás (2) nincs

A hősugárzó használata közben

mindig szabadnak kell lennie a levegő-

belépő- (11) és -kilépőnyílásnak (2)!

3. A forgó üzemállás-kapcsolót (3) és/vagy a

forgó termosztát-kapcsolót (8) az alább

leírtak szerint használja a fűtési üzemmód-

hoz, modelltől függően!

4. Mielőtt a hősugárzót elmozdítja vagy elrak-

ja, fordítsa a forgó üzemállás-kapcsolót (3)

KI-re (4) és húzza ki a villás dugót a duga-

Forgó üzemállás-kapcsoló

1. Ha a forgó üzemállás-kapcsolót (3) az óra-

mutató járásával egyező irányba

négy beállítási lehetőség közül választhat:

()Meleg levegő 1000 Watt (6)

()Forró levegő 2000 Watt (7)

2. Ha a forgó üzemállás-kapcsoló (3) a Forró

levegő 2000 W (7) pozícióban van, nem

forgathatja tovább az óramutató irányában,

hanem csak az azzal ellentétes irányban.

Forgó termosztát-kapcsoló

1. Az FH-973E modellnél a forgó üzemállás-

kapcsolót (3) először is állítsa fűtési

fokozatra! Az FH-972E-nél kövesse az

útmutatásokat a 2. ponttól!

2. Forgassa el a forgó termosztát-kapcsolót

(8) az óramutató járásával

3. Ha elérte a kívánt szobahőmérsékletet, for-

gassa a forgó termosztát-kapcsolót (8) az

ellentétesen, amíg egy

kattanást nem hall! A hősugárzó most

kikapcsolja a fűtési üzemet.

4. Forgassa el most a forgó termosztát-kap-

csolót (8) ismét „egy kissé“ az óramutató

egyezően! A hősugárzó most

automatikusan be- és kikapcsolja majd a

fűtési üzemet és fenntartja a kiválasztott

5. Minél tovább forgatja a forgó termosztát-

kapcsolót (8) az óramutató járásával

egyezően, annál magasabb lesz a fűtési

hőmérséklet. A 7-es legmagasabb állás kb.

30 °C szobahőmérsékletnek felel meg. A

legalacsonyabb állás

szobahőmérsékletnek felel meg.

6. Az szabályos, hogy a termosztát 30 °C

szobahőmérséklet esetén nem

kapcsolja be a hősugárzót.

7. Ha a szobahőmérséklet alacsonyabb, mint

5 °C, akkor a hősugárzó addig fűt, amíg a

szobahőmérséklet túl nem lépte az 5 oC-ot.

8. Ha a forgó termosztát-kapcsoló (8) a 7-es

nem forgathatja tovább az

csak az óramutató járásával ellentétesen.

Túlmelegedés elleni védelem

1. A hősugárzó túlmelegedés elleni védelem-

mel van felszerelve, amely túlmelegedés

automatikusan kikapcsolja a

2. Ebben az esetben forgassa a forgó

üzemállás-kapcsolót (3) KI-re (4) és húzza

ki a villásdugót a dugaszoló aljzatból!

3. Most várjon legalább 20 percig, amíg a

4. Adott esetben a levegő-belépő- (11) vagy -

kilépőnyílásból (2) vagy ezek elől távolítsa

el a tárgyakat, amelyek kiváltották a hibás

működést vagy a túlmelegedést!

5. Ismét vegye használatba a hősugárzót a

„Kezelési utasítás“-ban leírtak szerint!

TISZTÍTÁS ÉS KARBANTARTÁS Javasoljuk, hogy rendszeresen tisztítsa meg

a hősugárzót. Tartsa be a tisztítási és kar-

bantartási utasításokat, hogy ne romoljon a

hősugárzó működési hatásfoka!

1. Mielőtt hozzákezd a tisztításhoz, forgassa

a forgó üzemállás-kapcsolót (3) KI-re (4) és

húzza ki a villás dugót a dugaszoló aljzatból!

2. Porszívóval tisztítsa meg a levegő-belépő-

(11) és -kilépőnyílást (2), hogy eltávolítsa a

port a motorról és a fűtőelemről!

3. A hősugárzó külső részét puha, nedves

kendővel tisztítsa meg!

4. Ismét vegye használatba a hősugárzót a

„Kezelési utasítás“-ban leírtak szerint!

1. A hősugárzó nem igényel különösebb

2. Ha a hősugárzót javítani kell, minden eset-

ben lépjen kapcsolatba egy erre illetékes

3. Ha ki kell cserélni a hálózati kábelt, csak

H05VVF HAR típusú hálózati

kábelt szabad használni.

VÁSÁRLÁSI FELTÉTEL A vásárló a vásárlás feltételeként felelősséget

vállal e hősugárzó rendeltetésszerű

használatáért és ápolásáért az e kezelési

utasításban foglaltak szerint. A vásárlónak vagy

felhasználónak magának kell megítélnie, mikor

és meddig használja a hősugárzót.

A műszaki változtatások joga fenntartva!

FIGYELEM! HA PROBLÉMÁK MERÜLNÉNEK FEL A HŐSUGÁRZÓ
