HASZNÁLATI ÚTMUTATÓ DCS185N Defort

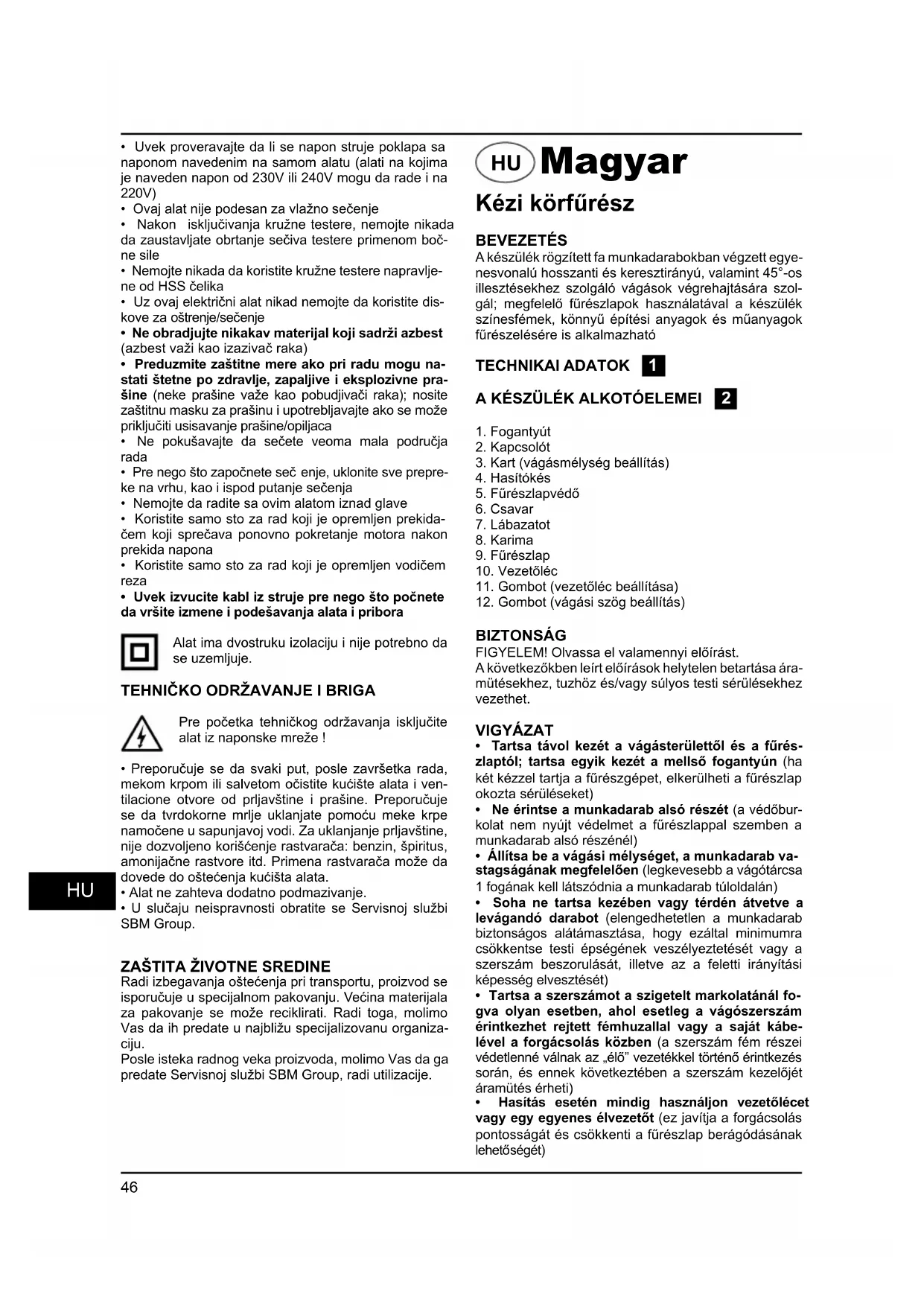

Kézi körfűrész BEVEZETÉSA készülék rögzített fa munkadarabokban végzett egye-nesvonalú hosszanti és keresztirányú, valamint 45°-os illesztésekhez szolgáló vágások végrehajtására szol- gál; megfelelő fűrészlapok használatával a készülék színesfémek, könnyű építési anyagok és műanyagok fűrészelésére is alkalmazhatóTECHNIKAI ADATOK 1 A KÉSZÜLÉK ALKOTÓELEMEI 2 1. Fogantyút2. Kapcsolót3. Kart (vágásmélység beállítás)4. Hasítókés5. Fűrészlapvédő6. Csavar7. Lábazatot8. Karima9. Fűrészlap10. Vezetőléc11. Gombot (vezetőléc beállítása)12. Gombot (vágási szög beállítás)BIZTONSÁGFIGYELEM! Olvassa el valamennyi előírást. A következőkben leírt előírások helytelen betartása ára-mütésekhez, tuzhöz és/vagy súlyos testi sérülésekhez vezethet. VIGYÁZAT

• Tartsa távol kezét a vágásterülettől és a fűrés- zlaptól; tartsa egyik kezét a mellső fogantyún (ha két kézzel tartja a fűrészgépet, elkerülheti a fűrészlap okozta sérüléseket)
• Ne érintse a munkadarab alsó részét (a védőbur- kolat nem nyújt védelmet a fűrészlappal szemben a munkadarab alsó részénél)• Állítsa be a vágási mélységet, a munkadarab va- stagságának megfelelően (legkevesebb a vágótárcsa 1 fogának kell látszódnia a munkadarab túloldalán)• Soha ne tartsa kezében vagy térdén átvetve a levágandó darabot (elengedhetetlen a munkadarab biztonságos alátámasztása, hogy ezáltal minimumra csökkentse testi épségének veszélyeztetését vagy a szerszám beszorulását, illetve az a feletti irányítási képesség elvesztését)• Tartsa a szerszámot a szigetelt markolatánál fo-gva olyan esetben, ahol esetleg a vágószerszám érintkezhet rejtett fémhuzallal vagy a saját kábe-lével a forgácsolás közben (a szerszám fém részei védetlenné válnak az „élő” vezetékkel történő érintkezés során, és ennek következtében a szerszám kezelőjét áramütés érheti)• Hasítás esetén mindig használjon vezetőlécet vagy egy egyenes élvezetőt (ez javítja a forgácsolás pontosságát és csökkenti a fűrészlap berágódásának lehetőségét)• Uvek proveravajte da li se napon struje poklapa sa naponom navedenim na samom alatu (alati na kojima je naveden napon od 230V ili 240V mogu da rade i na 220V)• Ovaj alat nije podesan za vlažno sečenje• Nakon isključivanja kružne testere, nemojte nikada da zaustavljate obrtanje sečiva testere primenom boč- ne sile• Nemojte nikada da koristite kružne testere napravlje-ne od HSS čelika• Uz ovaj električni alat nikad nemojte da koristite dis-kove za oštrenje/sečenje• Ne obradjujte nikakav materijal koji sadrži azbest (azbest važi kao izazivač raka)• Preduzmite zaštitne mere ako pri radu mogu na-stati štetne po zdravlje, zapaljive i eksplozivne pra- šine (neke prašine važe kao pobudjivači raka); nosite zaštitnu masku za prašinu i upotrebljavajte ako se može priključiti usisavanje prašine/opiljaca
• Ne pokušavajte da sečete veoma mala područja rada

• Használjon mindig a szerszámtengely méretének és alakjának megfelelő furattal rendelkező fűrés- zlapot (rombusz vagy kör alakú) (a fűrészgép illesztő csapjára pontatlanul illeszkedő fűrészlapok excentriku- san forognak, és az irányíthatóság elvesztését oko- zzák)

• Soha ne használjon sérült, vagy pontatlan méretű alátéteket vagy csavarokat (a fűrészlap alátéteit és a csavart - az optimális és biztonságos üze- meltetés érdekében - kimondottan a berendezéshez tervezték)

• A visszaütés egy olyan hirtelen reakciója a beékelődött, berágódott vagy nem tengelyvonalban illeszkedő fűrészlapnak, amely a kontrollálhatatlanná vált szerszám felemelkedését, illetve a szerszámnak a munkadarabból, a használó fele történő kiugrását ered- ményezi

• Amikor a vágási rés behúzásakor a fűrészlap bes- zorul illetve erősen berágódik, a fűrészlap forgása lela- ssul, és a motor-visszahatás a szerszámot rohamosan a szerszám használójának irányába kényszeríti

• Ha a fűrészlap elfi ntul vagy a vágási résből kilép, a fűrészlap hátsó részénél lévő fogak belekaphatnak a fa felületébe, mely a fűrészlapnak a vágási résből történő kiugrását és a szerszámnak a használó irányába tör- ténő visszaütését eredményezi VISSZAÜTÉS - MEGELOZÉS A SZERSZÁM

A visszaütés a szerszám helytelen és/vagy nem rendeltetésszerű használatából illetve rendellenes körülményekből fakad, és az alább javasolt megfelelő elővigyázatosság betartása révén elkerülhető

• Használat közben fogja a szerszámot két kézzel, és karjai úgy helyezkedjenenek el, hogy ellenálljon a visszaütés következtében fellépő erőknek; ügye- ljen arra, hogy teste a vágótárcsa jobb vagy bal ol- dalán helyezkedjen el, és sohasem a fűrészlappal egyvonalban (a visszaütő erő következtében a szer- szám hátrafele ugorhat, amelyet azonban a fentiekben leírt biztonsági óvintézkedésekkel a felhasználó bizton- sággal uralhat, amennyiben betartja ezeket)

• A fűrészlap beékelődése, vagy a vágási folyamat bármely okból történő megszakadása esetén, enge- dje el a kioldó gombot, és tartsa mozdulatlanul a fűrészgépet az anyagban, amíg a fűrészlap teljesen le nem áll; soha ne húzza visszafele a fűrészlapot, illetve ne próbálja eltávolítani a szerszámot a mun- kadarabból a fűrészlap mozgó állapotában, vagy a szerszám esetleges visszaütése során (vizsgálja ki az okot, és tegyen megfelelő lépéseket a fűrészlap be- szorulásának megelőzése érdekében; kerülje a szögek/ csavarok elvágását)

• A forgácsolás újraindításakor, helyezze a fűrés- zlapot a vágási résbe, és ellenőrizze, hogy a fogak ne legyenek beakaszkodva a munkadarabba (ha a fűrészlap szorul, előfordulhat, hogy a szerszám újrain- dításakor a fűrészlap szabálytalanul kiugrik a vágási résből vagy szerszám visszaüt)

• A nagyméretű lemezeket támassza alá, hogy ennek révén minimumra csökkentse a fűrészlap beékelődésének és a visszaütésnek rizikóját (na- gyméretű lemezek, saját súlyuknál fogva, hajlamosak a belógásra; a lemezt, közel a vágásvonalhoz és a le- mez széléhez, mindkét végén alá kell támasztani)

• Ne használjon életlen vagy megrongálódott fűrészlapot (életlen vagy helytelenül illesztett fűrés- zlap keskeny vágási rést hoz létre, amely túlzott súr- lódást, a fűrészlap berágódását és visszaütést ered- ményez)

• Forgácsolás megkezdése előtt, a vágásmélységet és a vágási szöget beállító rögzítő karokat meg kell szorítani illetve rögzíteni kell (ha a vágási művelet során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a fűrészlap beszorul vagy a szerszám visszaüt)

• Különös elővigyázatosságra van szükség egy fal- ba vagy egyéb holttérbe történő beszúró forgácso- lás esetén (a kiálló fűrészlap belevághat olyan tárgya- kba, amely a szerszám visszaütését eredményezheti) FIGYELEM!

• Minden egyes használat előtt ellenőrizze az alsó fűrészlapvédő pajzsot annak megfelelő csukódása szempontjából

• Ne üzemeltesse a szerszámot, ha az alsó fűrés- zlapvédő pajzs nem mozog szabadon, illetve nem csukódik be azonnal

• Soha ne rögzítse vagy kösse ki az alsó fűrészla- pvédő pajzsot annak nyitott állapotában

• Ha a szerszám véletlenül leesik, az alsó fűrészla- pvédő pajzs behorpadhat; ez esetben, emelje fel a pajzsot a visszahúzó fogantyúnál fogva, és ellenőriz- ze a burkolatot, hogy az szabadon mozogjon, illetve ne érintse a fűrészlapot vagy a szerszám más részét egyetlen vágómélység/-szög esetén sem

• Ellenőrizze az alsó fűrészlapvédő pajzs ru- gójának működését; ha a védőburkolat és a rugó nem működik rendesen, használat előtt szervizelni kell a szerszámot (előfordulhat, hogy az alsó fűrészla- pvédő pajzs lassan működik a megsérült alkatrészek, tapadós bevonat, lerakódott anyagrészecskék miatt)

• Az alsó fűrészlapvédő pajzsot csak olyan saj- átos helyzetben szabad kézzel lehajtani, mint pl. beszúró vagy összetett forgácsolás; emelje meg az alsó pajzsot a visszahúzó fogantyúnál fogva, és amint a fűrészlap behatol az anyagba, engedje el (minden más vágóművelet esetén az alsó fűrészla- pvédő pajzsnak automatikusan kell működnie)

• Mielőtt a szerszámot a munkapadra vagy a földre helyezné, minden esetben ellenőrizze, hogy az alsó fűrészlapvédő pajzs fedi-e a fűrészlapot (egy véde- tlen fűrészlap, vagy egy lelassuló mozgás a fűrészlap visszafele történő mozgását eredményezi, elvágva min- dent ami az útjába kerül; legyen tudatában a kioldó gomb elengedése és a fűrészlap leállása közt eltelő időtartamnak)

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy más hasonló tárgy sérüléseket ne okozzon, ezeket a munkálatok megkezdése előtt távolítsa el

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele

• Hosszabbító-kábel használat esetén ügyelni kell arra, hogy a vezeték teljesen le legyen tekerve és legalább 16 A-es legyen48

• Amennyiben készüléke hirtelen megáll vagy a nor- málistól eltérő működést ill. szokatlan, idegen furcsa za- jokat észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

• SBM Group cég kizárólag eredeti alkatrészek és ki- egészítők alkalmazása esetén tudja garantálni a gép problémamentes működését

• Csak olyan tartozékot használjon, amelyek legma- gasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulat- száma

• Sohase használja a készüléket az eredeti védöbur- kolat nélkül

• A készüléket csak 16 éven felüli személy használja

• Munka közben a zaj meghaladhatja a 85 dB(A); has- ználjon fülvédőt

• Ha a kábel munkaközben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konnektorból

• Soha ne használja a szerszámot ha a kábel sérült: cseréltesse ki szakértő által

• Mindig ellenőrizze, hogy a hálózati feszültség mege- gyezik-e a szerszám adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

• Ez a készülék nedves vágási munkálatokhoz nem használható

• Készülékének kikapcsolása után a fűrészlap leállását semmilyen külső behatással (kézzel, valamely tárggyal), ne kísérelje meg gyorsítani

• Sohase használja készülékét HSS acélból készült fűrészlappal

• Ezt a készülékhez ne használjon csiszoló- vagy vágókorongot

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berende- zéshez, egy por-/forgácselszívó berendezést

• Ne próbáljon nagyon kisméretű munkadarabot vá- gni

• Mielőtt elkezdené a vágást, távolítson el minden akadályt a vágási vonal elöl

• A géppel ne dolgozzon feje felett

• Kizárólag integrált kapcsolóval ellátott körfűrésza- sztalt használjon, amely egy esetleges áramszünet után megakadályozza a gép újraindítását

• Kizárólag integrált hasítóéket ellátott körfűrészasztalt használjon

• Mindig húzza ki a dugaszolóaljzatot mielőtt tar- tozékot cserélne vagy bármit változtatna a gép beállításán A készülék az EN50144 rendelkezéssel össz- hangban duplán szigetelt, emiatt földelésre nincs szükség. KARBANTARTÁS Győződjön meg róla, hogy a készülék nincs áram, alatt amikor a motoron karbantartási munkát végez. A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folya- matos, kielégítő működés a rendszeres ápoláson és tisztításon múlik. Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyíláso- kat óvja portól és szennyeződéstől. Használjon szap- panos vízzel megnedvesített puha rongyot, ha a sze- nnyeződést nem lehet eltávolítani. Soha ne használjon oldószereket pl. petróleumot, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket. A készülék nem igényel kiegészítő kenést. Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomago- lás nagyrészt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított kör- nyezetbarát ártalmatlanításuk.49

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:200; EN 55014- 2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 a 2006/42/EWG, 2006/95/ EWG, 2004/108/EWG. előírásoknak megfelelően. ZAJ/REZGÉS Az EN 60 745 alapján végzett mérések szerint ezen készülék hangnyomás szintje <95,4 dB(A) a hangteljesltmény szintje <106,4 dB(A) (normál elté- rés: 3 dB), a kézre ható rezgésszám <4,4 m/s

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre figyelemmel nem tartoznak a háztartási hulladék körébe! A gyártómű minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és kör- nyezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.
