Termék típusa	2.1 sztereó házimozi rendszer (dokkolóállomás)
Márka	Konig
Modell	IPD-SPEAKER30
Méretek (Sz x M x Ma)	203 mm x 103 mm x 95 mm
Súly	1,20 kg
Tápellátás	230 V~ 50 Hz
Kimeneti teljesítmény (RMS)	8 W (mélynyomó) + 2 x 3 W (műholdak)
Frekvenciaátvitel	40 Hz - 100 Hz (mélynyomó), 100 Hz - 16 000 Hz (műholdak)
Jel/zaj arány	71 dB
Teljes harmonikus torzítás	2%
Bemeneti érzékenység	300 mV (1. bemenet - erős jel), 600 mV (2. bemenet - gyenge jel)
Audio bemenetek	2 bemeneti aljzat (RCA), 1 iPod aljzat (dokk)
Vezérlők	Hangerő, magas, mély, be/ki kapcsoló
Tartozékok	Audiokábel, tápkábel, használati útmutató, iPod tartó
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy súrolószereket.
Biztonság	Ne nyissa fel a készüléket. Minden beavatkozás előtt húzza ki a dugót. Ne tegye ki víznek vagy nedvességnek.
Alkatrészek és javíthatóság	Csak engedéllyel rendelkező szakember javíthatja. Az illetéktelen felnyitás a garancia elvesztésével jár.
Garancia	Nem vállalunk garanciát az átalakítás vagy helytelen használat esetén.
Általános információk	Megfelel az EMC 89/336/EGK és Kisfeszültségű Irányelv 73/23/EGK előírásainak.

Gyakran ismételt kérdések - IPDSPEAKER30 KONIG

Hogyan csatlakoztassam a hangrendszert?

Csatlakoztassa a tápkábelt a rendszer ⑭ aljzatához. Használja a mellékelt audiokábelt a hangforrás (PC, MP3-lejátszó stb.) csatlakoztatásához az egyik bemeneti aljzathoz (⑩ vagy ⑪). Győződjön meg arról, hogy minden eszköz ki van kapcsolva a csatlakoztatás előtt.

Hogyan állítsam be a hangerőt és a hangszíneket?

A hangerőt a ③ gombokkal szabályozhatja. A MAGAS ④ és MÉLY ⑤ kapcsolók lehetővé teszik a magas és mély frekvenciák beállítását. A ① jelzőfény zöld marad a beállítások során.

Mi a teendő, ha a hang torz?

Ellenőrizze, hogy az audioforrás nincs-e erősítve (csatlakoztassa a vonali kimenetre, ne a hangszórókimenetre). Győződjön meg arról, hogy a hangerő nem túl magas. Ha a torzítás továbbra is fennáll, csökkentse a hangerőt vagy állítsa be a hangszíneket.

Hogyan tisztítsam a készüléket?

Használjon puha, száraz ruhát. Soha ne használjon alkoholt, benzint, hígítót vagy savas termékeket. Ne hagyja, hogy nedvesség kerüljön a készülékbe.

Használhatom a készüléket iPoddal?

Igen, a készülék rendelkezik egy iPod aljzattal ⑨ és egy iPod tartóval ⑫ az iPod csatlakoztatásához és töltéséhez. Helyezze az iPod-ot a tartóba, és csatlakoztassa a csatlakozóhoz.

Mi a teendő, ha a készülék nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e a ⑭ aljzathoz és a hálózathoz. Győződjön meg arról, hogy a hátsó panelen lévő ⑬ kapcsoló be van kapcsolva. Ha a ① jelzőfény nem világít, ellenőrizze a fali aljzatot.

Normális, ha a készülék melegszik?

Enyhe melegedés normális. Ne helyezze a készüléket radiátorok, klímaberendezések közelébe vagy közvetlen napfényre. Kerülje a rezgéseket és ütéseket.

Kinyithatom a készüléket javítás céljából?

Nem, soha ne nyissa fel a készülék házát. Minden javítást engedéllyel rendelkező szakemberrel végeztessen. A felnyitás a garancia elvesztésével jár, és áramütés veszélyét hordozza.

Hogyan tároljam a készüléket hosszabb használaton kívül?

Húzza ki a készüléket a hálózatból. Tárolja száraz, portól és szélsőséges hőmérsékletektől védett helyen.

Milyen rendszerkövetelmények szükségesek a termék használatához?

A készülék analóg sztereó hangforrást igényel vonali kimenettel (nem erősített). Kompatibilis PC-vel, MP3-lejátszókkal, CD-, DVD-lejátszókkal stb.

HASZNÁLATI ÚTMUTATÓ IPDSPEAKER30 KONIG

Kicsomagolás után először ellenőrizze, minden benne volt-e a csomagban. A következőket kell tartalmaznia:

1 IPD-SPEAKER30 Mini 2.1 sztereó hangerősítő rendszer

1 hangkábel

1 tápkábel

1 használati útmutató

1 iPod tartó

A rendszer összeszerelése és kezelése

Az IPD-SPEAKER30 nagyon könnyen összeszerelhető és kezelhető. Kérjük, hogy a tartozékokat kikapcsolt állapotukban csatlakoztassa.

• A hangerő a ③ gombbal állítható.
• A hangkábelt a ⑩ vagy a ⑪ bemeneti aljzaton vagy keresztül csatlakoztassa a hangforráshoz.
• Mielött a készüléket működésbe hozná, ellenőrizze a hálózati feszültséget.
• A tápkábelt a hangrendszer ⑭ csatlakozójára kösse. Ezzel használatra kész.
• A hangrendszer a hátlapon elhelyezett ON/OFF (Be- és kikapcsoló) ⑬ gombbal kapcsolható be és ki. A ① LED zölden világít.
• A TREBLE ④ (MAGASHANG) és BASS ⑤ (MÉLYHANG) kapcsolókkal magasabbra és alacsonyabbra állíthatja a frekvenciatartományt. Állítás közben a LED zölden világít. A készülék kikapcsolása után a beállítások nem maradnak meg.

Elhelyezési, karbantartási és biztonsági tanácsok

• Az audiobemenetet line-out-ra kapcsolja, nem erősített kimenetre. Ne csatlakoztassa a hangrendszer hangszórókimeneti aljzatára. A hangszórókimenetről érkező erősített jel felesleges torzítást okozhat és károsíthatja a hangszóró áramkörét.
• A hangerősítő rendszer áramforrásra történő csatlakoztatásánál ügyeljen arra, hogy a konnektor a készülékhez közel legyen.
• Ha a hangerősítő rendszert hosszabb ideig nem használja, kapcsolja le az elektromos hálózatról.
• A készülékházat alkohollal, benzollal, hígítóval és savval ne tisztítsa.
• Fütötestek, klímaberendezés és rádióirányítású rendszerek közelébe ne helyezze a hangerősítő rendszert.
• Óvja közvetlen napsugárzástól, szélsőségesen magas páratartalmú vagy szélsőségesen száraz környezettől, túl nagy hidegtől és túl nagy melegtől, ne tegye ki mechanikai vibrációnak és rázkódásnak.
• Ne nyissa ki a készülékházat, bízza azt képzett szakemberre.
• A szerviz fi gyelmébe: addig ne nyissák ki a készülékházat, amíg a hangerősítő rendszer a 230 V-os váltakozó hálózati feszültségre rá van kapcsolva.
• Vigyázat!! Ha a rendszert a be- és kikapcsoló gombbal ki is kapcsolja, attól még az nincs leválasztva az elektromos hálózatról!
• A készülékben szándékosan okozott kárért nem vállalunk jótállást.

Jellemzók

• IPD-SPEAKER30 2.1 Sztereó hangerősítő rendszer számítógépek MP3, CD, NPC és DVD lejátszóinak csatlakoztatásához
  Mélysugárzó Középmagas hangfal

- Kimenő teljesítmény (RMS): 8 W 2 x 3 W

• Bemenet érzékenysége: 300 mV 600 mV

- Teljes harmonikus torzítás: 2% – 2%

- Frekvencia-átvitel: 40 Hz – 100 Hz 100 Hz – 16 000 Hz

• Hálózati feszültség: 230 V / 50 Hz

- Rendszerkövetelmények: Analóg sztereó forrás-audio aljzat

A használati útmutató szövegét és ábráit a legnagyobb gondossággal készítettük. A KONIG nem vállal sem jogi sem egyéb felelősséget esetleges pontatlan információkért és azok következményeiért.

Elölnézet ⑥⑤ ④ ③ ② ①

Hátulnézet 10 11 2 3 4 5 6 7 8 9 10 11 12 13 14

Alulnézet

Oldalnézet ⑨ ⑦ ⑧

Elölnézet

① jelzőfény
② készenlét
③ fő hangerőszabályzó
④ magashang szabályzó
⑤ mélyhang szabályzó
⑥ wide kapcsoló

Oldalnézet

⑦ hangtölcsér
⑧ középmagas hangfal
⑨ iPod csatlakozó

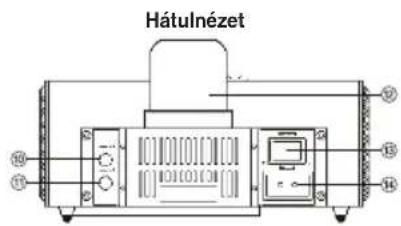

Hátulnézet

⑩ 1. bemeneti aljzat (ERÖS JEL)
⑪ 2. bemeneti aljzat (GYENGE JEL)
⑫ iPod tartó
⑬ be- és kikapcsoló
⑭ tápbemenet

Alulnézet

⑮ basszus hangfal

Megfelelőségi nyilatkozat

Mi,

a Nedis B.V. vállalat, cím:

De Tweeling 28

Kijelentjük, hogy a termék, amelynek:

Neve: KONIG

Típusa: IPD-SPEAKER30

Megnevezése: Mini 2.1 sztereó hangerősítő rendszer

Összhangban van az alábbi normákkal:

EMC (Elektromágneses összeférhetőségre vonatkozó irányelv):

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD (Kisfeszültségű elektromos termékekre vonatkozó irányelv):

EN60065: 2002

Megfelel továbbá az EMC 89/336/EGK és a 93/68/EGK irányelvel módosított LVD 73/23/EGK irányelvek előírásainak.

's-Hertogenbosch, dátum: 2008. július 11.

Mrs. J. Gilad

értékesítési igazgató

Megfelelőségi nyilatkozat.

Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezető igazgató

Biztonsági óvintézkedések:

VIGYÁZAT!

ÁRAMÜTÉS VESZÉLYE!

NE NYISSA FEL!

Az áramütés veszélyének csökkentése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha gond adódik a termékkel,

kapcsolja le az elektromos hálózatról és más készülékről. Víztől és nedvességtől védje.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószereket ne használjon.

Jótállás:

Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Valamennyi logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.

Figyelem!

Ezt a terméket ezzel a szimbóllummal jelöljük. Azt jelenti, hogy az elhasznált elektromos és elektronikus készülékek nem keverhetők az általános háztartási hulladék közé. Begyűjtésüket külön begyűjtő létesítmények végzik.
