IPDSPEAKER30 - Stație de andocare KONIG - Manual de utilizare gratuit

Tip produs	Mini sistem audio stereo 2.1 (stație de andocare)
Marcă	Konig
Model	IPD-SPEAKER30
Dimensiuni (L x l x H)	203 mm x 103 mm x 95 mm
Greutate	1,20 kg
Alimentare	230 V~ 50 Hz
Putere de ieșire (RMS)	8 W (subwoofer) + 2 x 3 W (sateliți)
Răspuns în frecvență	40 Hz - 100 Hz (subwoofer), 100 Hz - 16 000 Hz (sateliți)
Raport semnal/zgomot	71 dB
Distorsiune armonică totală	2 %
Sensibilitate de intrare	300 mV (intrare 1 - semnal puternic), 600 mV (intrare 2 - semnal slab)
Intrări audio	2 mufe de intrare (RCA), 1 mufă iPod (dock)
Comenzi	Volum, înalte, joase, comutator pornit/oprit
Accesorii incluse	Cablu audio, cablu de alimentare, manual, suport iPod
Întreținere și curățare	Curățați numai cu o cârpă uscată. Nu folosiți solvenți sau produse abrazive.
Siguranță	Nu deschideți aparatul. Deconectați înainte de orice intervenție. Nu expuneți la apă sau umiditate.
Piese de schimb și reparabilitate	Reparația numai de către un tehnician autorizat. Orice deschidere neautorizată anulează garanția.
Garanție	Nicio garanție în caz de transformare sau utilizare incorectă.
Informații generale	Conform cu directivele CEM 89/336/CEE și DBT 73/23/CEE.

Întrebări frecvente - IPDSPEAKER30 KONIG

Cum conectez sistemul audio ?

Conectați cablul de alimentare la priza ⑭ a sistemului. Utilizați cablul audio furnizat pentru a conecta sursa sonoră (PC, player MP3, etc.) la una dintre mufele de intrare (⑩ sau ⑪). Asigurați-vă că toate dispozitivele sunt oprite înainte de a le conecta.

Cum reglez volumul și tonurile ?

Volumul se controlează cu tastele ③. Comutatoarele ÎNALTE ④ și JOASE ⑤ permit reglarea frecvențelor înalte și joase. Indicatorul ① rămâne verde în timpul reglărilor.

Ce fac dacă sunetul este distorsionat ?

Verificați că sursa audio nu este amplificată (conectați la ieșirea de linie, nu la ieșirea de difuzor). Asigurați-vă că volumul nu este prea ridicat. Dacă distorsiunea persistă, reduceți volumul sau reglați tonurile.

Cum curăț aparatul ?

Utilizați o cârpă moale și uscată. Nu folosiți niciodată alcool, benzen, diluant sau produse acide. Nu lăsați umiditatea să pătrundă în aparat.

Pot folosi aparatul cu un iPod ?

Da, aparatul dispune de o mufă iPod ⑨ și un suport iPod ⑫ pentru a conecta și încărca iPod-ul. Plasați iPod-ul pe suport și conectați-l în conector.

Ce fac dacă aparatul nu se pornește ?

Verificați că cablul de alimentare este bine conectat la priza ⑭ și la rețea. Asigurați-vă că comutatorul ⑬ de pe panoul din spate este în poziția pornit. Dacă indicatorul ① nu se aprinde, verificați priza de perete.

Aparatul se încălzește normal ?

O ușoară încălzire este normală. Nu plasați aparatul lângă radiatoare, aparate de aer condiționat sau în soare direct. Evitați vibrațiile și șocurile.

Pot deschide aparatul pentru a-l repara ?

Nu, nu deschideți niciodată carcasa aparatului. Pentru orice reparație, apelați la un tehnician autorizat. Deschiderea anulează garanția și prezintă risc de electrocutare.

Cum depozitez aparatul în caz de neutilizare prelungită ?

Deconectați aparatul de la rețea. Depozitați-l într-un loc uscat, ferit de praf și temperaturi extreme.

Care sunt cerințele de sistem pentru a utiliza acest produs ?

Aparatul necesită o sursă audio stereo analogică cu o mufă de ieșire linie (neamplificată). Compatibil cu PC, playere MP3, CD, DVD, etc.

MANUAL DE UTILIZARE IPDSPEAKER30 KONIG

După despachetare vă rugăm să verifi cati dacă conținutul cutiei este complet. În afară de această introducere, trebuie să mai găsiți următoarele:

1 Minisistem stereo 2.1 IPD-SPEAKER30
1 Cablu audio
1 Cablu de alimentare
1 Manual de utilizare
1 Suport iPod

Asamblare și manipulare

Asamblarea și manipularea minisistemului IPD-SPEAKER30 este foarte ușoară. Vă rugăm să efectuați conectarea tuturor componentelor în statutul oprit.

• Volumul sunetului este comandat de butoanele ③.
- Utilizați cablul audio la conectarea minisistemului la jackul de intrare ⑩ sau ⑪ a sursei de semnal audio.
- Înainte să puneti în funcțiune unitatea, vă rugăm să verifi cați valoarea nominală a tensiunii din rețea.
- Conectați cablul de alimentare la priza ⑭ afl ată pe minisistem. Gata.
- Minisistemul se pornește/oprește cu butonul ON/OFF (Pornit/Oprit) ⑬, aflat pe panoul din spate. LED-ul ① va lumina cu lumină verde.
- Butoanele TREBLE (Înalte) ④ și BASS (Joase) ⑤ permit ajustarea frecvențelor înalte și joase. În decursul setărilor LED-ul luminează cu lumină verde. După oprirea unității toate setările se pierd.

Sfaturi privind amplasarea, îngrijirea și siguranța unității

• Conectați intrarea audio la ieșirea de linie fără amplifi care. Evitați conectarea la ieșirea boxelor sursei de semnal audio. Semnalul amplifi cat de la ieșirea boxelor poate cauza distorsiuni și poate deteriora circuitul electric al boxelor.
• Pentru a conecta mai uşor minisistemul la sursa de energie electrică, aveți grijă ca priza de retea să se afl e în apropierea sistemului.
• Dacă sistemul nu va fi utilizat o perioadă mai lungă de timp, nu uitați să-l deconectați de la rețea.
• Nu utilizați alcool, benzen, diluant sau acizi la curățarea carcasei.
• Nu amplasați minisistemul în apropierea radiatoarelor, sitemului de aer condiționat sau în apropierea sistemelor comandate cu radiofrecvențe.
• Evitați să supuneți minisistemul razelor solare directe, umidității sau uscăciunii deosebite, frigului sau a căldurii extreme, vibrațiilor mecanice sau a şocurilor.
• Nu deschideți carcasa aparatului, lăsați intervențiile asupra aparatului în grija personalului califi cat.
• Pentru personalul de service: nu deschideti niciodată carcasa aparatului, dacă sistemul de boxe este conectat la rețeaua de 230 V AC.
• Atenție!! Butonul ON-OFF (Pornit-Oprit) nu elimină alimentarea cu energie electrică a aparatului!
• Garanția nu este valabilă în cazul deteriorării deliberate a echipamentului.

Specifi catii tehnice

• Minisistem stereo 2.1 IPD-SPEAKER30, pentru conectarea playerului din PC la MP3, CD, NPC și DVD.
  Subwoofer
  Boxe de frecvente medii și frecvente înalte

- Putere nominală debitată (RMS): 8 W 2 x 3 W

• Sensibilitatea de intrare: 300 mV 600 mV

• Raport semnal/zgomot: 71 dB 71 dB

• Distorsiuni armonice totale: 2% - 2%

• Răspuns în frecvență: 40 Hz - 100 Hz 100 Hz - 16.000 Hz

- Alimentarea electrică: 230 V \~ 50 Hz

• Dimensiuni: 203 x 103 x 95 mm

- Greutate: 1,20 kg

- Cerințe de sistem: Priză audio pentru sursă stereo analogică

Toate textele și ilustrațiile au fost concepute cu o atenție deosebită. Din această cauză, firma KONIG nu poate accepta niciun fel de responsabilitate legală sau de altă natură legată de eventualele informații incorecte din manual și de consecința acestora.

Față ① ② ③ ④ ⑤

Partea de jos a sistemului

Partea laterală ⑨ ⑦ ⑧

Față

① lumină indicatoare
② standby
③ volumul principal
④ volum înalte
⑤ volum joase
⑥ lățime

Partea laterală

⑦ perforare pt. sunet
⑧ boxă pt. frecvente medii
⑨ Priză pt. iPod

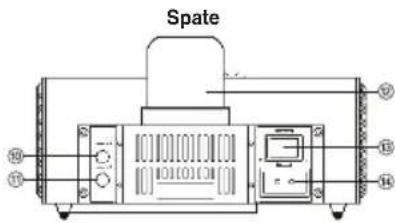

Spate

⑩ priză de intrare 1 (SEMNAL PUTERNIC)
⑪ priză de intrare 2 (SEMNAL SLAB)
⑫ suport iPod
⑬ buton de alimentare electrică
⑭ priză de rețea

Partea de jos a sistemului

⑮ boxă pt. frecvențe joase

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: KONIG

Model: IPD-SPEAKER30

Descriere: Minisistem stereo 2.1

Este în conformitate cu următoarele standarde:

EMC: EN

55013:2001/+A

1:2003

EN

55020:2002/+A

1:2003

EN

61000-3-2:2000/+A2:2005

EN

61000-3-3:1995/+A1:2001

LVD: EN 60065:2002

În conformitate cu prevederile EMC 89/336/EEC și LVD 73/23/EEC, amendate de către directiva 93/68/EEC.

's-Hertogenbosch, data: 11.07.2008

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschi NUMAI de un technician autorizat. Dacă în timpul

functionării a apărut o problemă, deconectați aparatul de la rețea și de la celelalte aparate. Feriți aparatul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specifi catiile produsului pot fi modifi cate fără o notifi care prealabilă. Toate siglele mărcilor și numele produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și aici sunt recunoscute ca atare.

Atentie:

Produsul este marcat cu acest simbol. Acest lucru înseamnă că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
