Produkttyp	Mini stereo 2,1 ljudsystem (dockningsstation)
Märke	Konig
Modell	IPD-SPEAKER30
Mått (L x B x H)	203 mm x 103 mm x 95 mm
Vikt	1,20 kg
Strömförsörjning	230 V~ 50 Hz
Uteffekt (RMS)	8 W (subwoofer) + 2 x 3 W (satelliter)
Frekvensområde	40 Hz - 100 Hz (subwoofer), 100 Hz - 16 000 Hz (satelliter)
Signal/brusförhållande	71 dB
Total harmonisk distorsion	2 %
Ingångskänslighet	300 mV (ingång 1 - stark signal), 600 mV (ingång 2 - svag signal)
Ljudingångar	2 ingångsuttag (RCA), 1 iPod-uttag (docka)
Reglage	Volym, diskant, bas, strömbrytare på/av
Ingående tillbehör	Ljudkabel, strömkabel, manual, iPod-hållare
Underhåll och rengöring	Rengör endast med en torr trasa. Använd inte lösningsmedel eller slipande medel.
Säkerhet	Öppna inte apparaten. Koppla ur innan ingrepp. Utsätt inte för vatten eller fukt.
Reservdelar och reparerbarhet	Reparation endast av auktoriserad tekniker. All obehörig öppning ogiltigförklarar garantin.
Garanti	Ingen garanti vid modifiering eller felaktig användning.
Allmän information	Överensstämmer med EMC-direktiven 89/336/EEG och LVD 73/23/EEG.

Vanliga frågor - IPDSPEAKER30 KONIG

Hur ansluter jag ljudsystemet?

Anslut strömkabeln till uttag ⑭ på systemet. Använd medföljande ljudkabel för att ansluta ljudkällan (PC, MP3-spelare, etc.) till ett av ingångsuttagen (⑩ eller ⑪). Se till att alla enheter är avstängda innan du ansluter dem.

Hur ställer jag in volym och ton?

Volymen styrs med knapparna ③. Reglagen DISKANT ④ och BAS ⑤ används för att justera höga respektive låga frekvenser. Indikatorn ① förblir grön under inställningarna.

Vad gör jag om ljudet är distorderat?

Kontrollera att ljudkällan inte är förstärkt (anslut till linjeutgång, inte till högtalarutgång). Se till att volymen inte är för hög. Om distorsionen kvarstår, sänk volymen eller justera tonerna.

Hur rengör jag apparaten?

Använd en mjuk, torr trasa. Använd aldrig alkohol, bensen, thinner eller sura produkter. Låt inte fukt tränga in i apparaten.

Kan jag använda apparaten med en iPod?

Ja, apparaten har ett iPod-uttag ⑨ och en iPod-hållare ⑫ för att ansluta och ladda din iPod. Placera iPoden på hållaren och anslut till kontakten.

Vad gör jag om apparaten inte startar?

Kontrollera att strömkabeln är ordentligt ansluten till uttag ⑭ och till elnätet. Se till att strömbrytaren ⑬ på baksidan är i läge på. Om indikatorn ① inte tänds, kontrollera vägguttaget.

Blir apparaten varm normalt?

En lätt värme är normal. Placera inte apparaten nära radiatorer, luftkonditioneringsapparater eller i direkt solljus. Undvik vibrationer och stötar.

Kan jag öppna apparaten för reparation?

Nej, öppna aldrig apparatens hölje. För reparation, kontakta en auktoriserad tekniker. Öppning ogiltigförklarar garantin och medför risk för elektriska stötar.

Hur förvarar jag apparaten vid längre tids användning?

Koppla ur apparaten från elnätet. Förvara den på en torr plats, skyddad från damm och extrema temperaturer.

Vilka systemkrav finns för att använda produkten?

Apparaten kräver en analog stereoljudkälla med linjeutgång (inte förstärkt). Kompatibel med PC, MP3-spelare, CD, DVD, etc.

BRUKSANVISNING IPDSPEAKER30 KONIG

Efter uppackning ska du först kontrollera att innehållet är komplett. Förutom denna presentation bör det fi nnas:

1 IPD-SPEAKER30 Mini 2.1 Stereo ljudsystem
1 audiokabel
1 strömkällekabel
1 manual
1 iPod-hållare

Montering och funktion

Monteringen och funktionen av IPD-SPEAKER30 är mycket lätt att utföra. Anslut enbart alla komponenter när de är frånkopplade.

• Volymen kontrolleras med knapparna ③.
- Sätt i audiokabeln i ingångsuttaget ⑩ för att ansluta ditt ljudsystem till en ljudkälla.
- Du måste kontrollera din spänning innan du använder apparaten.
- Anslut starkströmskabeln till anslutningsdonet ⑭ på ditt ljudsystem. Klar.
- Ljudsystemet sätts på/av med knappen ON/OFF ⑬ på bakpanelen. LED ① lyser grönt.
- Brytarna TREBLE ④ och BASS ⑤ gör det möjligt att justera till högre och lägre frekvensområden. LED:et lyser grönt medan inställningen görs. Alla inställningar går förlorade när apparaten stängs av.

Råd om placering, vård och säkerhet

• Anslut audioingången till line-out, ej förstärkt utgång. Undvik anslutning till högtalarens ut-uttag på din ljudkälla. Den förstärkta signalen från högtalarens ut kan orsaka onödig distorsion och kan skada högtalarkretsen.
• För att ansluta ditt ljudsystem till elnätet se till att ha ett uttag intill ditt ljudsystem.
• Om ditt ljudsystem inte används under en längre tid, se till att ditt system frånkopplas från nätanslutningen.
• Använd inte alkohol, bensin, thinner eller syror för att rengöra apparatskåpet.
• Placera inte ditt ljudsystem nära element, luftkonditionerare eller radiostyrda system.
• Undvik att lämna ljudsystemet under permanent påfrestning såsom direkt solljus, extrem fuktighet eller torka, exceptionell kyla eller värme, mekaniska vibrationer eller stötar.
• Öppna inte apparatskåpet, kontakta enbart kvalifi cerad personal.
• För servicepersonal: öppna aldrig apparatskåpet när högtalarsystemet är anslutet till 230V strömförsörjningsystem.
• Försiktighet!!Brytaren ström ON-OFF avskiljer inte från nätanslutningen!
• Avsiktlig skada på utrustning omfattas inte av garantin.

Specifi kationer

- IPD-SPEAKER30 2.1 Stereo ljudsystem för anslutning av PC-spelare för MP3, CD, NPC och DVD

Subwoofer

Mellanregister-

och

diskanthögtalare

• Uteffekt (RMS): 8W 2 X 3W
• Ingångskänslighet: 300mv 600mv
• Signalbrusförhållande: 71dB 71dB
• Total harmonisk distorsion: 2% - 2%
• Frekvensåtergivning: 40Hz-100Hz 100Hz-16,000Hz
• Nätspänning: 230V\~50Hz
• Mått: 203mm X 103mm X 95mm
• Vikt: 1.20kg
- Systemkrav: Audiouttag för analog stereokälla

Alla texter och illustrationer har framställts med största omsorg. KONIG kan däremot inte godta något juridiskt eller annat ansvar för eventuella kvarvarande felaktiga uppgifter och dess konsekvenser.

Framsida ⑥⑤④③② ①

Baksida 10 11 2 3 4 5 6

① indikeringslampa
② stand-by
③ huvudvolym
④ diskantvolym
⑤ basvolym
⑥ wide

Sida

⑦ omvända ljudhål
⑧ mellanregisterhögtalare
⑨ iPod-anslutningsdon

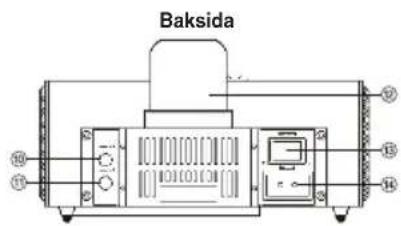

Baksida

⑩ ingångsuttag1 (HÖG SIGNAL)
⑪ ingångsuttag2 (SVAG SIGNAL)
⑫ iPodhållare
⑬ strömbrytare
⑭ strömuttag

Undersida

⑮ bashögtalare

ÖVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Intygar att produkten:

Namn: KONIG

Modell: IPD-HÖGTALARE30

Beskrivning: Mini 2.1 Stereo ljudsystem

Överensstämmer med följande standarder

EMC: EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD: EN 6 0 0 6 5: 20 0 2

Uppfyller villkoren för EMC 89/336/EEC och LVD 73/23/EEC ändrad av 93/68/EEC direktivet.

's-Hertogenbosch, datum: Juli 11,2008

Fru J. Gilad

Inköpschef

För att undvika elstötar får produkten endast öppnas av behörig tekniker när service behövs. Koppla bort produkten från nätuttaget och från annan utrustning

om problem uppstår. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti kan accepteras för ändringar som har utförts på produkten eller skador som har uppstått som en följd av felaktig användning av produkten.

Allmänt:

Utseende och specifi kationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det fi nns särskilda återvinningssystem för dessa produkter.

Copyright ©
