IPDSPEAKER30 - Dokovací stanice KONIG - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma IPDSPEAKER30 KONIG ve formátu PDF.
| Typ produktu | Mini stereo zvukový systém 2.1 (dokovací stanice) |
| Značka | Konig |
| Model | IPD-SPEAKER30 |
| Rozměry (D x Š x V) | 203 mm x 103 mm x 95 mm |
| Hmotnost | 1,20 kg |
| Napájení | 230 V~ 50 Hz |
| Výstupní výkon (RMS) | 8 W (subwoofer) + 2 x 3 W (satelity) |
| Frekvenční rozsah | 40 Hz - 100 Hz (subwoofer), 100 Hz - 16 000 Hz (satelity) |
| Odstup signálu od šumu | 71 dB |
| Celkové harmonické zkreslení | 2 % |
| Vstupní citlivost | 300 mV (vstup 1 - silný signál), 600 mV (vstup 2 - slabý signál) |
| Zvukové vstupy | 2 vstupní konektory (RCA), 1 konektor iPod (dock) |
| Ovládací prvky | Hlasitost, výšky, basy, vypínač zapnutí/vypnutí |
| Součástí balení | Audio kabel, napájecí kabel, manuál, podpěra iPod |
| Údržba a čištění | Čistěte pouze suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky. |
| Bezpečnost | Neotevírejte přístroj. Před jakýmkoli zásahem odpojte od sítě. Nevystavujte vodě ani vlhkosti. |
| Náhradní díly a opravitelnost | Opravy smí provádět pouze autorizovaný technik. Neautorizované otevření ruší záruku. |
| Záruka | Žádná záruka v případě úprav nebo nesprávného použití. |
| Obecné informace | V souladu se směrnicemi EMC 89/336/EHS a LVD 73/23/EHS. |
Často kladené otázky - IPDSPEAKER30 KONIG
Dotazy uživatelů ohledně IPDSPEAKER30 KONIG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Dokovací stanice ve formátu PDF zdarma! Najděte svůj návod IPDSPEAKER30 - KONIG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IPDSPEAKER30 značky KONIG.
NÁVOD K OBSLUZE IPDSPEAKER30 KONIG
Po otevření si nejdříve zkontrolujte kompletnost dodávky balení. Kromě těchto pokynů by měl balík obsahovat:
1 Stereofonní zvukovou soupravu Mini 2.1 IPD-SPEAKER30
1 Audiokabel
1 Napájecí síťovou šňůru
1 Návod na použití
1 Držák iPod
Sestavení a obsluha přístroje
Sestavení a obsluha soupravy IPD-SPEAKER30 je velmi snadná. Všechny součásti soupravy propojte pouze ve vypnutém stavu.
- Hlasitost se reguluje pomocí tlačítka ③.
- Pomocí zvukového kabelu připojte externí zvukový zdroj do vstupního konektoru ⑩ nebo ⑪ soupravy.
- Než přístroj zapnete, zkontrolujte jeho jmenovité napájecí napětí.
- Připojte napájecí šňůru do síťového konektoru ⑭ na zvukové soupravě. Hotovo.
- Přístroj se zapíná/vypíná vypínačem ON/OFF ⑬ na zadní straně přístroje. Po zapnutí svítí zelená LED dioda ①.
- Přepínače „TREBLE (VÝŠKY)“ ④ a „BASS (HLOUBKY)“ ⑤ umožňují nastavení reprodukce vysokých a nízkých frekvencí zvukového pásma. Po nastavení se rozsvítí zelená LED dioda. Po vypnutí přístroje se jakékoliv nastavení zruší.
Doporučení k umístění, ošetřování a bezpečnosti
- Do zvukového vstupu soupravy přivedte signál z linkového výstupu, nikoliv zesílený signál pro reproduktory. Na výstupní svorky pro připojení reproduktorů na externím zvukovém zdroji nepřipojujte nic jiného. Zesílený signál z výstupů pro připojení reproduktorů může vážně poškodit vaši soupravu a může být zničen i samotný reproduktorový výstupní obvod externího zdroje.
- Zvukovou aparaturu umístěte při připojování blízko síťové zásuvky.
- Nezapomínejte při delším odstavení soupravy mimo provoz odpojit napájecí kabel ze síťové zásuvky.
- K čištění přístrojové skříňky nepoužívejte alkohol, benzin, ředidlo ani žádné kyseliny.
- Neumistujte zvukovou soupravu blízko radiátorů, klimatizační jednotky nebo dálkově ovládaných systémů.
- Neukládejte aparaturu na místa s dlouhodobým působením přímého slunečního světla, v extrémně vlhkém nebo suchém prostředí, zejména v mrazu nebo horku, zajistěte umístění v prostředí bez vibrací a mechanických otrésů.
- Přístroj neotvírejte, v případě nutnosti kontaktujte kvalifi kovaného servisního pracovníka.
• Pro servisní personál: Nikdy neotvírejte přístrojovou skříňku, je-li souprava připojena k síťovému napájení 230 V stř. - Upozornění! Sítový vypínač ON/OFF neodděluje galvanicky přístroj od síťového napájecího zdroje.
- Úmyslné poškození přístroje ruší poskytnutí záruky.
Technické údaje
- Stereofonní zvuková souprava IPD-SPEAKER30 2.1 pro připojení PC přehrávačů souborů ve formátech MP3, CD, NPC a DVD
Basový reproduktor Středový a výškový reproduktor
• Výstupní výkon (RMS): 8 W 2 x 3 W
• Vstupní citlivost: 300 mV 600 mV
- Odstup signál/šum: 71 dB 71 dB
• Celkové harmonické zkreslení: 2 % 2 %
- Frekvenční rozsah: 40 Hz–100 Hz 100 Hz–16,000 Hz
- Napájení: 230 V\~ 50 Hz
- Rozměry: 203 mm x 103 mm x 95 mm
• Hmotnost: 1,20 kg
- Systémové požadavky: Analogový výstup stereofonního zdroje
Všechny texty a ilustrace byly vytvořeny s největší pečlivostí. Firma KONIG však nemůže přijmout jakoukoliv zodpovědnost za zbylé nedostatečné informace a jejich případné následky


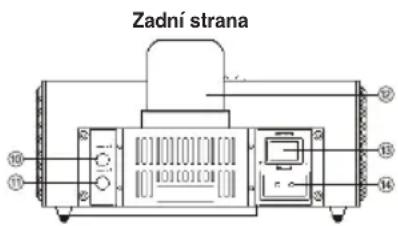

Zadní strana 10 11 2 3 4 5 6 7 8 9 10 11 12 13 14
① kontrolka
② pohotovostní stav
③ hlavní hlasitost
④ regulace výšek
⑤ regulace hloubek
⑥ plný zvuk
Boční stěna
⑦ zpětný zvukový otvor
⑧ středopásmový reproduktor
⑨ konektor pro připojení iPodu
Zadní strana
⑩ konektor audiovstupu
1 (SILNÝ SIGNÁL)
⑪ konektor audiovstupu
2 (SLABÝ SIGNÁL)
⑫ držák iPodu
⑬ síťový vypínač
⑭ síťový konektor
Spodní stěna
prohlašuje, že výrobek:
Značka: KONIG
Model: IPD-SPEAKER30
Popis: Stereofonní zvuková souprava Mini 2.1
splňuje následující normy;
Elektromagnetická kompatibilita:
EN55013:2001/+A 1:2003
EN55020:2002/+A 1:2003
EN61000-3-2:2000/+A 2:2005
EN61000-3-3:1995/+A 1:2001
Elektronická zařízení napájená ze sítě:
EN60065: 2002
a dodržuje opatření EU EMC 89/336/EEC a LVD 73/23/EEC, doplněná směrnící 93/68/EEC.
's-Hertogenbosch, datum: 11-07-2008
Mrs. J. Gilad
Obchodní ředitel
Bezpečnostní opatření:
UPOZORNĚNÍ
NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT
Abyste zabránili nebezpečí úrazu elektrickým proudem, svěřte opravu zařízení POUZE kvalifi kovanému servisnímu technikovi/středisku. Při problému s činností
zařízení odpojte výrobek od zdroje napájení a také odpojte ostatní připojená zařízení. Nevystavujte zařízení nadměrné vlhkosti nebo vodě.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály.
Záruka:
Jakékoli změny, modifi kace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.
Obecné upozornění:
Design a specifi kace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní značky jsou registrované značky příslušných vlastníků a jsou chráněny příslušnými zákony.
Upozornění:
Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Existují
zvláštní sběrná střediska pro likvidaci těchto produktů.
