Typ produktu	Mini stereofonní 2.1 zvukový systém
Značka	KONIG
Model	IPD-SPEAKER40
Rozměry (Š x V x H)	218 x 125 x 78 mm
Hmotnost	1,43 kg
Napájení	230 V AC, 50 Hz
RMS výstupní výkon	8 W (subwoofer) + 2 x 3 W (satelity)
Vstupní citlivost	300 mV až 600 mV
Odstup signálu od šumu	71 dB
Celkové harmonické zkreslení	< 2 %
Frekvenční rozsah (subwoofer)	40 Hz - 100 Hz
Frekvenční rozsah (satelity)	100 Hz - 16 000 Hz
Audio vstupy	2 x linkový vstup (Silný signál a Slabý signál)
Konektivita	Vyhrazený iPod konektor, 3,5 mm audio konektor
Dálkové ovládání	Ano, včetně baterie CR2025
Hlavní funkce	Ovládání hlasitosti, nastavení výšek a basů, funkce ztlumení, pohotovostní režim
Údržba a čištění	Čistěte pouze suchým hadříkem. Nepoužívejte rozpouštědla, alkohol ani abrazivní prostředky.
Bezpečnost	Neotvírejte zařízení. V případě problému odpojte od sítě. Nevystavujte vodě ani vlhkosti.
Součásti v balení	Audio kabel, napájecí kabel, dálkové ovládání, baterie CR2025, držák iPodu
Opravitelnost	Veškeré opravy svěřte autorizovanému technikovi.
Záruka	Omezená záruka, nevztahuje se na úmyslné poškození nebo nesprávné použití.
Normy shody	CE, EMC, DBT

Často kladené otázky - IPDSPEAKER40 KONIG

Jak zapojit zvukový systém IPD-SPEAKER40?

Ujistěte se, že všechny součásti jsou vypnuté. Připojte napájecí kabel k zásuvce 12 na zadní straně a poté jej zapojte do sítě. Pomocí přiloženého audio kabelu připojte zdroj zvuku (PC, iPod atd.) ke vstupu Silný signál (13) nebo Slabý signál (14) podle úrovně výstupu. Zapněte zařízení vypínačem 1.

Jak nastavit výšky a basy?

Použijte přepínače VÝŠKY (4) a BASY (1) na zadním panelu k úpravě frekvencí. Zelená kontrolka během nastavování svítí. Upozorňujeme, že všechna nastavení se po vypnutí zařízení ztratí.

Co dělat, když je zvuk zkreslený?

Zkontrolujte, zda je zdroj zvuku připojen k nezesílenému linkovému výstupu. Nepřipojujte systém k výstupu reproduktoru, protože zesílený signál může způsobit zkreslení a poškodit obvody. Použijte vstup Slabý signál, pokud má zdroj vysokou úroveň.

Jak používat dálkové ovládání?

Dálkové ovládání funguje s přiloženou baterií CR2025. Namiřte jej na senzor (7) na zařízení. Můžete ovládat hlavní hlasitost, výšky, basy, aktivovat režim ztlumení a přepnout do pohotovostního režimu.

Mohu připojit iPod?

Ano, IPD-SPEAKER40 má vyhrazený iPod konektor (8) vpředu a držák iPodu (15) pro upevnění zařízení. Jednoduše připojte svůj iPod do konektoru a vyberte příslušný zdroj.

Jak čistit zařízení?

K otření povrchu použijte suchý hadřík. Nikdy nepoužívejte alkohol, benzen, ředidlo ani kyselé prostředky. Zabraňte vniknutí kapaliny do zařízení.

Co dělat, když se zařízení nezapne?

Zkontrolujte, zda je napájecí kabel správně připojen k zásuvce 12 a k síti. Ujistěte se, že je vypínač 1 v poloze zapnuto. Pokud se kontrolka 6 nerozsvítí zeleně, odpojte zařízení od sítě a kontaktujte autorizovaného technika.

Kde najdu sériové číslo nebo datum výroby?

Tyto informace nejsou v návodu uvedeny. Zkontrolujte štítek pod zařízením nebo na původním obalu.

Je možné zařízení opravit svépomocí?

Ne, zařízení smí v případě opravy otevřít pouze kvalifikovaný a autorizovaný technik. Před jakýmkoli zásahem vždy zařízení odpojte od sítě.

Jak zlikvidovat produkt na konci životnosti?

Tento produkt je označen symbolem přeškrtnutého odpadkového koše, což znamená, že nesmí být vyhozen do domovního odpadu. Odevzdejte jej do sběrného místa pro elektronický odpad v souladu s místními předpisy.

NÁVOD K OBSLUZE IPDSPEAKER40 KONIG

1 Stereofonni zvukovou soupravu Mini 2.1 IPD-SPEAKER40
1 Audiokabel
1 Napajeci sftovou snuru
1 Návodnapoužití
1 Dálkový ovladač
1 Baterii CR2025
1 Držák iPod

Sestavení a obsluha pristroje

Sestavení a obsluha soupravy IPD-SPEAKER40 je velmi snadná. Vsechny současti soupravy propojte pouze ve vypnutém stavu.

• Hlasitost se regulije pomoci tlacitka ⑤.
• Pomoci zvukového kabelu pripojte externí zvukový zdroj do vstupniho konektoru 13 nebo 14 soupravy.
• Než prístroj zapnete, zkontrolujte jeho jmenovité napájecí napěti.
• Pripojte napajeci snuru do sifoveho konektoru 12 na zvukové souprave. Hotovo.
• Pristroj se zapíná/ypína vypínačem ON/OFF ⑩ na zadné straně pristroje. Po zapnutí svítí zelená LED dioda ⑥.
• Prepinače „TREBLE (VŠKY)“ ④ a „BASS (HLOUBKY)“ ① umožnují nastavení reproducke vysokych a nizkych frekvenci zvukového pásma. Po nastavení se Rozsvití zelená LED dioda. Po vypnutí pristroje se jakékoliv nastavení zruši.

Doporucenikumisteni,osetrovaniabezpecnosti

• Do zvukového vystupu soupravy privedte signál z linkového vystupu, nikoliv cesileny signál pro reproduktrony. Do konektoru pro pripojeni reproduktoru nepripojute zádný dalí audio pristroj. Zesileny signál z vystupu pro pripojeni reproduktoru muze važné poskodit vaši soupravu a muze byt zničen i samotné reproduktorovy vystupní obvod externího zdroje.
  Zvukovou aparaturu umistete pri pripojovani blizko sifove zasuvky.
• Nezapomínejte prì delśim odstavení soupravy mimo provoz odpojit napájecí kabel ze sǐtóve zásuvky.
  K cisteni pristrojové skrihky nepouzivejte alcohol, benzin, redidlo ani zadne kyseliny.
• Neumistujte zvukovou soupravu blízkó radiatorú, klimatizačné Jednotky nebo dálkově ovládanych systémú.
• Neukladeje aparaturu na mista s dlouhodobym pusobenim primeho slunechniho svetla, v extremne vlhkem nebo suchem prostredí, zejména v mrazu nebo horku, zajistete umisteni v prostredí bez vibraci a mechanickych otresû.
• Pristroj neotvirejte, v priadé nutnosti kontaktujte kvalifi kovaného servisniho pracovnika.

• Pro servisniho technika: Nikdy neotvirejte pristrojovou skriñku, je-li souprava pripojena k sitovému napajeni 230 V str.

• Upozorněni! Sítový vypínač ON/OFF neodděluje galvanicky prístroj od sítoveho napáciho zdroje.

• Umyslné poškození pristroje ruši poskytnutí záruky.

Technické udaje

• Stereofonní zvuková souprava IPD-SPEAKER40 2.1 pro pripojení PC prěhrávaců souboru ve formátech MP3, CD, NPC a DVD

Basový reproduktor Středová a vyškový reproduktor

Vystupni vykon (RMS): 8 W 2 x 3 W
Vstupni citlivost: 300mV 600 mV
- Odstup signal/sum: 71dB 71dB
- Celkovi harmonické zkreslení: 2% 2%
Frekvencnirozsah: 40 Hz-100 Hz 100 Hz-16000 Hz
- Napajeni: 230V~50Hz
- Rozmery: 218 mm x 125 mm x 78 mm
Hmotnost:1,43 kg
- Systémové požadavky: Analogový vystup stereofonniho zdroje

Vsechny texty a ilustrace byly vytroreny s nejvetsi peclivosti. Firma KONIG vsk nemuze prijmout jakoukoliv zodpovednost za zbyle nedostatecné informace a jejich pripadne nasledky

Dálkový ovladač

Predni strana

①regulacehloubek
② výskový reproductör
③ stfedopasmovy reprodktor
④ regulaceVyšek
⑤ hlavní hlasitost
(6) kontrolka
⑦ senzon
⑧ konektor pro pripojeni iPodu

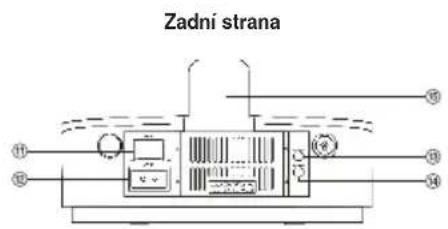

Zadni strana

9 zpetne zvukové otvory
① si'tovvypinae
⑫ sitykonektor
18 vstupni audiokonektor (SILNY SIGNAL)
14 vstupni audiokonektor (SLABY SIGNAL)
15 drzák iPodu

Dálkový ovladač

① regulacehloubek
④ regulaceVyšek
⑤ hlavní hlasitost
6ztiseni zvuku
pohotovostn'stav

Spodni stěna

⑩ basovy reproduktor

Prohláseni o shodě

Spolecnost

Nedis B.V.

De Tweeling 28

Popis: Stereofonní zvuková souprava Mini 2.1

splnju následujíci normy;

Elektromagneticka kompatibilita:

EN55022:1998/+A 1:2000/+A 2:2003

EN55024:1998/+A 1:2001/+A 2:2003

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A 2:2005

EN61000-3-3:1995/+A 1:2001

Elektronická zafrizení napajené ze site:

EN60065: 2002

a dodržuje opatřeni EU EMC 89/336/EEC a LVD 73/23/EEC, doplněna směrnici 93/68/ EEC.

's-Hertogenbosch, datum: 11-07-2008

Mrs. J. Gilad

Obchodni reditel

Bezpečnostní opatřeni:

UPOZORNENI

NEBEZPECIUBAZU

ELEKTRICKYM PROUDEM

NEOTEVIRAT

Abyste zabrani nebezpeci urazu elektrickym proudem, sverte opravu zaizeni POUZE kvalifi kovanemu servisinmu technikovi/stredisku. Pri problemu s cinnosti

zařizení odpoje vyrobek od zdroje napajeni a také odpoje ostatné pripojená zařizení. Nevystavujte zařizení nadměrné vlhkosti nebo vode.

Udrzbaa:

K Čišění používejte pouze suchý hadřík. Nepoužívejte Rozpoustědla ani abrazivné materiály.

Záruka:

Jakékoli změny, modifi kace nebo poskození zařizení v dusledku nesprávného zacházení se zařizením rusi platnost záručné smlouvy.

Obecné upozorněni:

Design a specifi kace vyrobku mohou byt zmeneny bez predchozinho upozorneni.

Vsechna loga a obchodni znacky jsou registrované znacky prislusnych vlastniku a jsou chraneny prislusnymi zákony.

Upozornéni:

Tento vyrobek je označen následujícím symbolem. To znaměna,Že s vyrobkem je nutné zacházet jako s nebezpečnám elektrický a elektronický opdagem a nelze jej po skončeniživotnosti vhazovat do bězného domáciho oppadu. Existují

zvlástni sběrná střediska pro likvidaci těchto produktu.
