Tuotetyyppi	Pieni 2.1-stereoäänijärjestelmä
Merkki	KONIG
Malli	IPD-SPEAKER40
Mitat (P x K x S)	218 x 125 x 78 mm
Paino	1,43 kg
Virtalähde	230 V AC, 50 Hz
RMS-lähtöteho	8 W (subwoofer) + 2 x 3 W (satelliitit)
Tulon herkkyys	300 mV - 600 mV
Signaali-kohinasuhde	71 dB
Kokonaisharmoninen särö	< 2 %
Taajuusvaste (subwoofer)	40 Hz - 100 Hz
Taajuusvaste (satelliitit)	100 Hz - 16 000 Hz
Audiotulot	2 x linjatulo (vahva signaali ja heikko signaali)
Liitännät	iPod-liitäntä, 3,5 mm audioliitäntä
Kauko-ohjain	Kyllä, mukana CR2025-paristo
Tärkeimmät toiminnot	Äänenvoimakkuuden säätö, diskantin ja basson säätö, mykistys, valmiustila
Huolto ja puhdistus	Puhdista vain kuivalla liinalla. Älä käytä liuottimia, alkoholia tai hankaavia aineita.
Turvallisuus	Älä avaa laitetta. Irrota pistoke ongelmatilanteissa. Älä altista vedelle tai kosteudelle.
Mukana tulevat osat	Äänikaapeli, virtakaapeli, kaukosäädin, CR2025-paristo, iPod-teline
Korjattavuus	Anna kaikki korjaukset valtuutetun teknikon tehtäväksi.
Takuu	Rajoitettu takuu, ei kata tahallisia vaurioita tai virheellistä käyttöä.
Vaatimustenmukaisuusstandardit	CE, EMC, DBT

Usein kysytyt kysymykset - IPDSPEAKER40 KONIG

Miten IPD-SPEAKER40-äänijärjestelmä kytketään?

Varmista, että kaikki komponentit ovat sammutettuja. Kytke virtakaapeli takana olevaan pistorasiaan 12 ja liitä se seinäpistorasiaan. Käytä mukana tulevaa äänikaapelia äänilähteen (PC, iPod, jne.) liittämiseen vahva signaali (13) tai heikko signaali (14) -tuloon lähtötasosta riippuen. Kytke laite päälle kytkimellä 1.

Miten diskantti ja basso säädetään?

Käytä DISKANTTI (4) ja BASSO (1) -kytkimiä takapaneelissa taajuuksien säätämiseen. Vihreä merkkivalo palaa säätöjen aikana. Huomaa, että kaikki säädöt menetetään, kun laite sammutetaan.

Mitä tehdä, jos ääni on säröytynyt?

Tarkista, että äänilähde on kytketty vahvistamattomaan linjalähtöön. Älä kytke järjestelmää kaiutinlähtöön, koska vahvistettu signaali voi aiheuttaa säröä ja vahingoittaa piirejä. Käytä heikko signaali -tuloa, jos lähteellä on korkea taso.

Miten kaukosäädintä käytetään?

Kauko-ohjain toimii mukana tulevalla CR2025-paristolla. Suuntaa se laitteen tunnistimeen (7). Voit säätää päääänenvoimakkuutta, diskanttia, bassoa, aktivoida mykistyksen ja asettaa valmiustilan.

Voinko liittää iPodin?

Kyllä, IPD-SPEAKER40:ssä on iPod-liitäntä (8) edessä sekä iPod-teline (15) laitteen pitämiseksi paikallaan. Liitä iPod liitäntään ja valitse sopiva lähde.

Miten laite puhdistetaan?

Käytä kuivaa liinaa pinnan pyyhkimiseen. Älä koskaan käytä alkoholia, bensiiniä, ohenninta tai happamia tuotteita. Vältä nesteen pääsyä laitteen sisään.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että virtakaapeli on kytketty kunnolla pistorasiaan 12 ja seinäpistorasiaan. Varmista, että kytkin 1 on päällä-asennossa. Jos merkkivalo 6 ei syty vihreänä, irrota laite ja ota yhteys valtuutettuun teknikkoon.

Mistä löydän sarjanumeron tai valmistuspäivämäärän?

Näitä tietoja ei ole määritelty ohjeissa. Tarkista laitteen alla oleva tarra tai alkuperäispakkaus.

Voiko laitetta korjata itse?

Ei, laitetta saa avata vain pätevä ja valtuutettu teknikko korjaustapauksessa. Irrota laite aina verkkovirrasta ennen toimenpiteitä.

Miten tuote hävitetään sen elinkaaren lopussa?

Tässä tuotteessa on yliviivattu roskakorisymboli, joka osoittaa, että sitä ei saa hävittää kotitalousjätteen mukana. Vie se elektroniikkajätteen keräyspisteeseen paikallisten määräysten mukaisesti.

KÄYTTÖOHJE IPDSPEAKER40 KONIG

Pakkauksesta poiston jälkeen:

Kun laite on poistetu pakkauksesta, tulee pakkauksen sisaltö tarkistaa mahdollisten puutteiden varalta. Tämän johdannon lisaksi pakkaus sisaltäa:

1 IPD-SPEAKER40 Mini 2.1 Stereoaanjjarkestelma
1 audiokaapeli
1 teholähteen johto
1 kayttoopas
1 kaukosaedin
1 akku CR2025
1 iPod-pidike

Kokoaminen ja käytto

IPD-SPEAKER40-laitteen kokoaminen ja käytö on helppoa. Liitä kaikki componentit niiden ollessa pois päältä.

• Aänenvoimakkuutta saädetään nappäimilla ⑤.
  Liitä aänijärestelmän syöttoliitin 13 tai 14 vastaavaan aänilähteeseen audiokaapelilla.
• Tarkista jännite ennen laitteen käytöä.
• Liä virtajohto aänijärestelmän liittimeen 12. Järestelmä on valmis käytettäväksi.
• Aänijärestelmä kytketään paälle/pois paälta paneelin ON/OFF-nappämella ⑬. LED-merkkivaloon ⑥ sytty vihrea valo.
• Kytkimet KORKEAT ÅANET ④ ja BASSO ① mahdollistavat korkeiden ja matalien taajuusvalien saadön. Asetuksen aikana LED-merkkivalossa palaa vihrea valo. Asetukset menetetaan laitteen pois kytkennän yhteydessä.

Sijoitus-, käsittely- ja turvallisuusohjeet

• Liitä audiosyöttö linjoittavaan ei-vahvistetuun lahtöön. Välta kytkemastä sitä aänijärvestelmän kaiuttimen lahtöön. Vahvistetu signaali kaiuttimen lahdostä voi aiheuttaa tarpeetonta vaarystä ja vaurioittaa kaiutinpiirä.
• Kun aänijärestelmä kytketaan tehonsyöttjärestelmäan, varmista, etta pistoke on lahellä aänijärestelmäa.
• Jos aänijärestelmää ei käytetä pitkään aikaan, varmista, etta se on kytketty pois virtalähteesti.
• Ää puhdista ulkokuorta alkoholilla, benzeenillä, liuottimella tai hapoilla.
• Alä aseta aänijärestelmää lahelle lammittimi, ilmastointilaitteita tai radio-ohjattavia järestelmä.
• Välta äänijärestelmän jättämista pysyvään kulutustilaan, kuten suoraan auringonvaloon, lialliseen kosteuteen tai kuivuuteen, poikkauksellisen kylmyyteen tai kuumuuteen, tai kohdistamasta siihen mekaanistä varinäa tai iskuja.
• Alä avaa ulkokuorta, ota yhteyttä ammatitaitioiseen henkilöstön.
• Huoltohenkilostö:äla koskaan avaaulkokuorta, kun kaiutinjärestelmä on liitety 230V AC tehon syöttöjarstelmään.
• Huomio!! ON-OFF-virtakytkin ei erota verkkovirtaa!
• Takuu ei kata laitteiston tahallista vahingoittamista.

Tekniset tiedot

• IPD-SPEAKER40 2.1 Stereoäänijärjestelmä tietokoneen soittimen kytkemiseksi MP3, CD, NPC ja DVD-yksiköihin Alibassokaiutin: Korkean änen medianttikaiutin
• Lahtiöteho (RMS): 8W 2 X 3W
• Syotön herkkyys: 300mv 600mv
• Signaalikohinasuhde: 71dB 71dB
  Harmoninen kokonaissar: 2% 2%
  Taajuusvaste: 40Hz-100Hz 100Hz-16,000Hz
• Paateho: 230V~50Hz
  Mitat: 218 mm X 125 mm X 78 mm
  Paino: 1,43 kg
• Järestelmävaatimukset: Analogisen stereolåhteen audiopistoke

Kaikki tekstit ja kuvat on laadittu mahdollisimman huolellisesti. KONIG ei ota kutenkaan lakisaateista tai muuta vastuuta mahdollisista virheellisista tiedoista ja niiden seurauktista.

Kaukosaadin

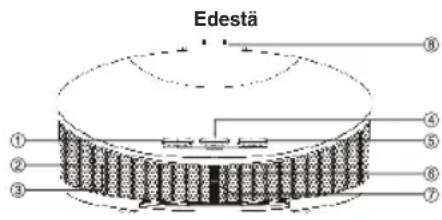

Edestä

① basson voimakkuus
② korkean äänen kaiutin
③ medianttikaiutin
④ korkean äen voimakkuus
⑤yleinen
äenenvoimakkuus
⑥ merkkivalo
⑦ anturi
⑧ iPod-liitin

Takaa

9 känteinen aäniaukko
virtakytkin
⑫ virtapistoke
⑬ pistoke (KORKEA SIGNAALI)
④ pistoke2 (HEIKKO SIGNAALI)
15 iPod-tuki

Kaukosaadin

① basson voimakkuus
④ korkean äen voimakkuus
⑤yleinen aanenvoimakkuus
16 aeneton
valmiustila

Alapuolelta

⑩ bassokaiutin

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

vakuutamme, etta tuote:

Nimi: KONIG

Malli: IPD-SPEAKER40

Kuvaus: Mini 2.1 Stereoöänjärjestelmä

Tayttäa seuraavat standardit:

EMC: EN55022:1998/+A1:2000/+A2:2003

EN55024:1998/+A 1:2001/+A2:2003

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD:

EN

0

0

6

5:

20

0

2

Euroopan yhteisön direktiivien 89/23/EY, 73/336/EY ja 93/68/EY mukaisesti.

's-Hertogenbosch, päivämärä: 11. heinäkuuta 2008

Mrs. J. Gilad

Hankintajohtaja

Turvallisuuteen liittyvat varoitukset:

Sahköiskuvaaran välttamiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutetu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esipty. Alä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitäöityy, jos tuote vauroituu siihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisin ominaisuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien trekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyä sahkö- tai elektronisia tuotteita saa havittäa kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Copyright ©
