Produkttyp	Mini 2.1-Stereo-Soundsystem
Marke	KONIG
Modell	IPD-SPEAKER40
Abmessungen (L x H x T)	218 x 125 x 78 mm
Gewicht	1,43 kg
Stromversorgung	230 V AC, 50 Hz
RMS-Ausgangsleistung	8 W (Subwoofer) + 2 x 3 W (Satelliten)
Eingangsempfindlichkeit	300 mV bis 600 mV
Signal-Rausch-Verhältnis	71 dB
Gesamtklirrfaktor	< 2 %
Frequenzgang (Subwoofer)	40 Hz - 100 Hz
Frequenzgang (Satelliten)	100 Hz - 16 000 Hz
Audioeingänge	2 x Line-Eingang (Starkes Signal und Schwaches Signal)
Konnektivität	Dedizierter iPod-Anschluss, 3,5-mm-Audiobuchse
Fernbedienung	Ja, mit CR2025-Batterie inklusive
Hauptfunktionen	Lautstärkeregelung, Höhen- und Tiefeneinstellung, Stummfunktion, Standby
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen. Keine Lösungsmittel, Alkohol oder Scheuermittel verwenden.
Sicherheit	Das Gerät nicht öffnen. Bei Problemen Netzstecker ziehen. Nicht Wasser oder Feuchtigkeit aussetzen.
Im Lieferumfang enthaltene Teile	Audiokabel, Netzkabel, Fernbedienung, CR2025-Batterie, iPod-Halter
Reparierbarkeit	Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.
Garantie	Eingeschränkte Garantie, deckt keine vorsätzlichen Schäden oder unsachgemäße Nutzung ab.
Konformitätsnormen	CE, EMV, DBT

Häufig gestellte Fragen - IPDSPEAKER40 KONIG

Wie schließe ich das Soundsystem IPD-SPEAKER40 an?

Stellen Sie sicher, dass alle Komponenten ausgeschaltet sind. Verbinden Sie das Netzkabel mit der Buchse 12 auf der Rückseite und stecken Sie es dann in eine Steckdose. Verwenden Sie das mitgelieferte Audiokabel, um die Audioquelle (PC, iPod usw.) je nach Ausgangspegel mit dem Eingang Starkes Signal (13) oder Schwaches Signal (14) zu verbinden. Schalten Sie das Gerät mit dem Schalter 1 ein.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die Schalter HÖHEN (4) und TIEFEN (1) auf der Rückseite, um die Frequenzen anzupassen. Die grüne Anzeige leuchtet während der Einstellungen. Beachten Sie, dass alle Einstellungen verloren gehen, wenn das Gerät ausgeschaltet wird.

Was tun, wenn der Ton verzerrt ist?

Überprüfen Sie, ob die Audioquelle an einen nicht verstärkten Line-Ausgang angeschlossen ist. Schließen Sie das System nicht an einen Lautsprecherausgang an, da das verstärkte Signal Verzerrungen verursachen und die Schaltkreise beschädigen kann. Verwenden Sie den Eingang Schwaches Signal, wenn die Quelle einen hohen Pegel hat.

Wie verwende ich die Fernbedienung?

Die Fernbedienung funktioniert mit einer enthaltenen CR2025-Batterie. Richten Sie sie auf den Sensor (7) am Gerät. Sie können die Hauptlautstärke, Höhen, Tiefen einstellen, den Stumm-Modus aktivieren und in den Standby-Modus schalten.

Kann ich einen iPod anschließen?

Ja, der IPD-SPEAKER40 verfügt über einen dedizierten iPod-Anschluss (8) an der Vorderseite sowie eine iPod-Halterung (15) zum Halten des Geräts. Schließen Sie einfach Ihren iPod an den Anschluss an und wählen Sie die entsprechende Quelle.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Alkohol, Benzin, Verdünner oder säurehaltige Produkte. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig an der Buchse 12 und an der Steckdose angeschlossen ist. Stellen Sie sicher, dass der Schalter 1 in der Ein-Position steht. Wenn die Anzeige 6 nicht grün leuchtet, ziehen Sie den Netzstecker und wenden Sie sich an einen autorisierten Techniker.

Wo finde ich die Seriennummer oder das Herstellungsdatum?

Diese Informationen sind in der Anleitung nicht angegeben. Überprüfen Sie das Etikett unter dem Gerät oder auf der Originalverpackung.

Ist es möglich, das Gerät selbst zu reparieren?

Nein, das Gerät darf nur von einem qualifizierten und autorisierten Techniker geöffnet werden. Ziehen Sie vor jedem Eingriff immer den Netzstecker.

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Dieses Produkt trägt das Symbol der durchgestrichenen Mülltonne, das darauf hinweist, dass es nicht mit dem Hausmüll entsorgt werden darf. Geben Sie es an einer Sammelstelle für Elektronikschrott gemäß den örtlichen Vorschriften ab.

BEDIENUNGSANLEITUNG IPDSPEAKER40 KONIG

Nach dem Auspacken sollen den Sie zuerst überprüfen, ob der Inhalt vollständig ist. Außer dieser Einleitung sollte folgenden vorhanden sein:

1 IPD-SPEAKER40 Mini 2.1 Stereo Sound System

1 Audiokabel
1Netzkabel
1 Handbuch
1 Fernbedienung
1 Batterie CR2025
1 iPod-Halter

Montage und Bedienung

Die Montage und Bedienung des IPD-SPEAKER40 sind sehr einfach. Schlieben Sieitte alle Bausgruppen nur an, wenn sie ausgeschaltet sind.

Die Lautstärke wird mit den Tasten ⑤ geregelt.
- Benutzen Sie das Audiokabel, um Ihr Soundsystem mit der Eingangsbuchse 13 oder 14 an eine entsprechende Soundquelle anzuschlieben.
- Vor der Inbetriebnahme des Gerats müssen Sie ihre Netzspannung überprüfen.
- SchlieBen Sie das Netzkabel an den Stromanschluss 12 Ihres Soundsystems an. Fertig.
- Das Soundsystem wird mit der ON/OFF-Taste ① an der Rückseite ein-/ausgeschäftet. Die LED ⑥ leuchtet grün.
- Mit den Schaltern TREBLE ④ und BASS ① können höhere und tiefere Frequenzbereiche eingestellt werden. Während der Einstellung leuchtet die LED grün. Alle Einstellungen gehen verloren, wenn das Gerät ausgeschaltet wird.

Vorschläge zum Aufstellort, zur Pfliege und Sicherheit

• SchlieBen Sie den Audioeingang an die Line-out Buchse (nichtverständter Ausgang) an. SchlieBen Sieihn nicht an die Laufsprecherausgangsbuchse an. Das verstärkte Signal aus Speaker-out kann eine unnötige Verzerrung verursachen und die Laufsprecher beschädigen.
• Um Ihr Soundsystem an die Stromversorgung anzuschlieben, achten Sieitte darauf, dass sich eine Steckdose in der Nane Ihres Soundsystems befindet.
• Wenn das Soundsystem längerere Zeit nicht benutzt wird, trennen Sie es vom Stromnetz ab.
• Benutzen Sie zur Reinigung des Gehäuses keinen Alkohol, Benzin, Verdünner oder Säuren.
• Stellen Sie Ihr Soundsystem nicht in die Nähe von Heizkörpern, Klimaanlagen oder Funk Systemen.
• Belasten Sie das Soundsystem nicht ständig durch direkte Sonneneinstrahlung, starke Feuchtigkeit oder Trockenheit, außergewöhnliche Kälte oder Hitze, Mechanische Schwingungen oder Stöbe.
• Das Gehäusearfurdurchenduen Techniker geffnetwerden.

• Für den Techniker: Offnen Sie das Gehäuse nie, wenn das Lautsprechersystem an 230 V AC angeschlossen ist.

• Vorsicht!! Mit dem ON-OFF-Netzschalter wird das Soundsystem nicht vom Stromnetz getrennt!

• Absichtliche Beschädigung der Anlage wird nicht von der Garantie abgedeckt.

Technische Daten

• IPD-SPEAKER40 2.1 Stereo Soundsystem zum Anschluss an PC-Player für MP3, CD, NPC und DVD

Subwoofer

Mittel-

Hochton

Lautsprecher

Ausgangsleistung (RMS): 8 W 2 X 3 W
Eingangsempfndlichkeit: 300mV
Signal-Rausch-Verhältnis: 71 dB,
71 dB,

Klirrfaktor:

71dB

• Frequenzgang:

2%,

2%

40 Hz-100 Hz

100 Hz-16.000 Hz

• Netzspannung: 230 V~50 Hz
  Abmessungen: 218 mm X 125 mm X 78 mm
  Gewicht: 1,43 kg
• Systemanforderungen: Analoge Stereoquellen-Audiobuchse

Alle Texte und Abbildungen wurden mit größter Sorgfalt erstellt. KONIG kann jeder keine rechtliche oder sonstige Verantwortung für übrig gebliebene falsche Informationen und ihre Folgen übernehmen.

Fernbedienung

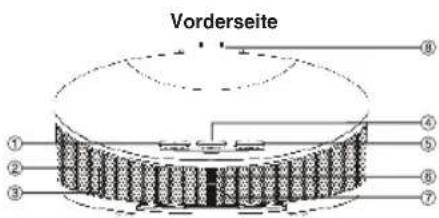

Vorderseite

①Tieftonlautstärke
② Hochtonlautsprecher
③ Mittelton Laufsprecher
④ Hochtonlautstärke
⑤ Hauptlautstärke
⑥ Anzeigelampe
⑦ Sensor
⑧ iPod-Anschluss

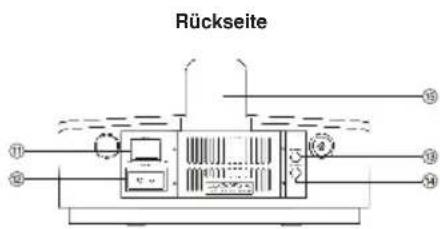

Rückseite

⑨ umgekehr Schalloffnur
① Netzschalter
⑫Netzbuchse
Eingangsbuchse 1 (HIGH SIGNAL)
Eingangsbuchse 2 (WEAK SIGNAL)
iPod Halter

Fernbedienung

① Tieftonlautstärke
④ Hochtonlautstärke
⑤ Hauptlaufstärke
Stummschaltung
17 Standby

Unterseite

Tieftonlautsprecher

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklaren, dass das Produkt:

Name: KONIG

Modell: IPD-SPEAKER40

Beschreibung: Mini 2.1 Stereo Sound System

den folgenden Standards entspricht:

EMV: EN55022:1998/+A1:2000/+A2:2003

EN55024:1998/+A 1:2001/+A2:2003

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD: EN 6 0 0 6 5: 20 02

Erfüllt die Vorschriften der Richtlinien EMC 89/336/EEC und LVD 73/23/EEC geändert durch 93/68/EEC.

's-Hertogenbosch, Datum: 11. Juli 2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGEFAHR

NICTHTOFFENEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte these Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden,

wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollen. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Lösungsmittel oder Schleifmittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Spezifikationen können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte

Sammelsysteme zur Verfügung.

Copyright ©
