Terméktípus	2.1-es sztereó mini hangrendszer
Márka	KONIG
Modell	IPD-SPEAKER40
Méretek (H x M x Sz)	218 x 125 x 78 mm
Súly	1,43 kg
Tápellátás	230 V AC, 50 Hz
RMS kimeneti teljesítmény	8 W (mélynyomó) + 2 x 3 W (műholdak)
Bemeneti érzékenység	300 mV – 600 mV
Jel-zaj arány	71 dB
Teljes harmonikus torzítás	< 2%
Frekvenciaátvitel (mélynyomó)	40 Hz - 100 Hz
Frekvenciaátvitel (műholdak)	100 Hz - 16 000 Hz
Audó bemenetek	2 x vonalbemenet (Erős jel és Gyenge jel)
Csatlakoztathatóság	Dedikált iPod aljzat, 3,5 mm-es audió aljzat
Távirányító	Igen, CR2025 elem mellékelve
Fő funkciók	Hangerőszabályzás, magas- és mélyhang-állítás, némítás funkció, készenlét
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa. Ne használjon oldószereket, alkoholt vagy dörzshatású tisztítószereket.
Biztonság	Ne nyissa fel a készüléket. Probléma esetén húzza ki a hálózatból. Ne tegye ki víznek vagy nedvességnek.
Tartozékok	Audó kábel, tápkábel, távirányító, CR2025 elem, iPod tartó
Javíthatóság	A javítást bízza szakképzett technikusra.
Garancia	Korlátozott garancia, nem terjed ki a szándékos károkra vagy a helytelen használatra.
Megfelelőségi szabványok	CE, EMC, DBT

Gyakran ismételt kérdések - IPDSPEAKER40 KONIG

Hogyan csatlakoztassam az IPD-SPEAKER40 hangrendszert?

Győződjön meg arról, hogy minden alkatrész ki van kapcsolva. Csatlakoztassa a tápkábelt a hátlapi 12-es aljzathoz, majd dugja be a hálózatba. Használja a mellékelt audió kábelt a hangforrás (PC, iPod stb.) csatlakoztatásához a Erős jel (13) vagy Gyenge jel (14) bemenethez a kimeneti szinttől függően. Kapcsolja be a készüléket az 1-es kapcsolóval.

Hogyan állítsam be a magas és mély hangokat?

Használja a hátlapi MAGAS (4) és MÉLY (1) kapcsolókat a frekvenciák beállításához. A zöld jelzőfény a beállítások alatt égve marad. Vegye figyelembe, hogy minden beállítás elveszik, ha a készüléket kikapcsolják.

Mit tegyek, ha a hang torz?

Ellenőrizze, hogy az audió forrás nem erősített vonalkimenetre van-e csatlakoztatva. Ne csatlakoztassa a rendszert hangszórókimenetre, mert az erősített jel torzítást okozhat és károsíthatja az áramköröket. Használja a Gyenge jel bemenetet, ha a forrás magas szintű.

Hogyan használjam a távirányítót?

A távirányító a mellékelt CR2025 elemmel működik. Irányítsa a készüléken lévő érzékelő (7) felé. Szabályozhatja a fő hangerőt, a magas és mély hangokat, aktiválhatja a némítás módot és készenlétbe helyezheti.

Csatlakoztathatok iPodot?

Igen, az IPD-SPEAKER40 rendelkezik egy dedikált iPod aljzattal (8) elöl, valamint egy iPod tartóval (15) a készülék rögzítéséhez. Egyszerűen csatlakoztassa iPodját az aljzatba, és válassza ki a megfelelő forrást.

Hogyan tisztítsam a készüléket?

Használjon száraz ruhát a felület törléséhez. Soha ne használjon alkoholt, benzint, hígítót vagy savas tisztítószereket. Kerülje, hogy folyadék kerüljön a készülékbe.

Mit tegyek, ha a készülék nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a 12-es aljzathoz és a hálózathoz. Győződjön meg arról, hogy az 1-es kapcsoló be van kapcsolva. Ha a 6-os jelzőfény nem világít zölden, húzza ki a készüléket, és lépjen kapcsolatba egy szakképzett technikussal.

Hol találom a sorozatszámot vagy a gyártás dátumát?

Ezek az információk nincsenek feltüntetve a használati útmutatóban. Ellenőrizze a készülék alján lévő címkét vagy az eredeti csomagolást.

Lehet-e saját magam megjavítani a készüléket?

Nem, a készüléket csak szakképzett és engedéllyel rendelkező technikus nyithatja fel javítás esetén. Minden beavatkozás előtt húzza ki a készüléket a hálózatból.

Hogyan ártalmatlanítsam a terméket élettartama végén?

Ez a termék áthúzott kuka szimbólumot visel, jelezve, hogy nem szabad a háztartási hulladékkal együtt kidobni. A helyi előírásoknak megfelelően helyezze el egy elektronikai hulladékgyűjtő ponton.

HASZNÁLATI ÚTMUTATÓ IPDSPEAKER40 KONIG

Kicsomagolas utan eloször ellenorizze, minded benne volt-e a csomagban. A következoket kell tartalmaznia:

1 IPD-SPEAKER40 Mini 2.1 sztereó hangerósító rendszer
1 hangkábel
1 tapkabel
1 hasznalati utmutató
1 tavirányitó
1 CR2025 elem
1 iPod tartó

A rendszer osszeszerelése es kezelése

Az IPD-SPEAKER40 nagyon konnyen összeszerelheto és kezelheto. Kérjuk, hogy a tartozékokat addig csatlakoztassa, amig azok ki vannak kapcsolva.

• A hangeró a ⑤ gombbal allitható.
• A hangkábelt a ⑬ vagy a ⑭ bemeneti aljaton vagy keresztül csatlakoztassa a hangforráshoz.
  Mielott a keszüléket muködésbe hozná, ellenőrizze a halózati feszültseget.
  A tápkábelt a hangrendszer ⑫ csatlakozójá rösse. Ezzel használatra kész.
• A hangrendszer a hátlapon elhelyezett ON/OFF (Be- és kikapcsoló) ① gombbal kapcsolható be és ki. A ⑥ LED zölden világít.
• A TREBLE ④ (MAGASHANG) és BASS ① (MÉLYHANG) kapcsolókkal magasabbra és alacsonyabbra állithatja a frekvenciartományt. Állitas长沙市 zöben a LED zölden világít. A készülék kikapcsolása után a beallitások nem maradnak meg.

Elhelyezési, karbantartási és biztonsági tanácsok

• Az audiobemenetet line-out-ra kapcsolja, nem erősített kimenetre. Ne csatlakoztassa a hangforrás hangszórkimeneti aljatára. A hangszórkimenetról érkežő erősített jel felesleges torzítást okozhat és károsithatja a hangszóráamköret.
• A hangerósito rendszer áramforrasra történő csatlakoztatasánál ügyeljenarra, hogy a konnektor a készülékhez köllegyen.
• Ha a hangerósito rendszert hosszabb ideig nem használja, kapcsolja le az elektromos halózatról.
  A keszülékházat alkohollal, benzollal, higitóval es savval ne tiszítitsa.
• Fūtōtestek, klimaberendezés és rádioirányításu rendszerek közelébe ne helyezze a hangerósítő rendszert.
• Ovja kozvetlen napsugárzástól, szelsoségesen magas páratartalmu vagy szelsoségesens szaraz kornyezettól, tul nagy hidegtól és tul nagy melegtól, ne tegye ki mechanikai vibraciónk és rázkódasnak.
• Ne nyissa ki a keszülékházat, bizza azt képzett szakemberre.
• A szerviz fi gyelmébe: addig ne nyissák ki a keszülékházat, amíg a hangerósítő rendszer a 230 V-os valtakozó halózati feszültsegre rá van kapcsolva.

Vigyázat!! Ha a rendszert a be-és kikapcsoló gombbal ki is kapcsolja, attól meg az nincs levalasztva az elektromos halózatról!
- A keszülékben szándekosan okozott kárt nem vallalunk jotállast.

Jellemzok

• IPD-SPEAKER40 2.1 Sztereó hangerősítő rendszer szamitógepek MP3, CD, NPC és DVD lejatszöinak csatlakoztatásához

Mélysugárzó

Középmagas

hangfal

• Kimenő teljesítány (RMS): 8 W 2 x 3 W
  Bemenet érzekenysége: 300 mV 600 mV
  Jel-zaj viszony: 71 dB 71 dB
  Teljes harmonikus torzitas: 2% - 2%
  Frekvencia-átvitel: 40 Hz - 100 Hz 100 Hz - 16 000 Hz
  Halozati feszültseg: 230 V / 50 Hz
• Meretei: 218 mm x 125 mm x 78 mm
  Suly:1,43 kg
  Rendszerkövetelmenyek: Analog sztereó audio-aljzat

A hasznalati utmutato szovegét és abrait a legnagyobb gondossággal keszítettuk. A KONIG nem vallal sem jogi sem egyeb felelosséget esetleges pontatlan információkert és azok kvetkezményeiert.

Elönlézet

① melyhang szabalyzo
② magas hangfal
③ kózépmagashangfal
④ magashang szabályzó
⑤ fohangeroszabalyzo
⑥ jelzofeny
⑦ érzekelö
⑧ iPod csatlakozo

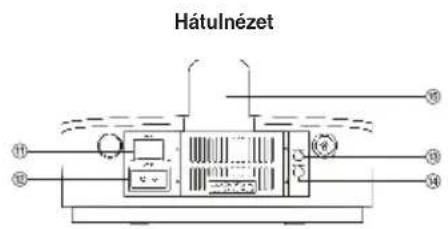

Hátulnézet

⑨ hangtolcser
be-és kikapcsoló
12 tapbemenet
1.bemeneti aljzat
(EROS JEL)
14 2. bemeneti aljzat
(GYENGE JEL)
15 iPod tartó

Távirányító

① mélhyang szabályó
④ magashang szabályzó
⑤ fó hangerószabályzó
elnémitas
⑦ keszenlet

Alunézet

⑩ basszushangfal

Megfeleloségi nyilatkozat

Mi,

a Nedis B.V. vallalat, cim:

De Tweeling 28

Kijelentjuk, hogy a termek, amelynek:

Neve: KONIG

Tipusa: IPD-SPEAKER40

Megnevezése: Mini 2.1 sztereó hangerósító rendszer

Összhangban van az alábbi normákkal:

EMC (Elektromagneses összeférhetösegre vonatkožó irányel):

EN55022:1998/+A1:2000/+A2:2003

EN55024:1998/+A 1:2001/+A2:2003

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD (Kisfeszültsegü elektromos termékekre vonatkozó irányelv):

EN60065: 2002

Megfele továbbá az EMC 89/336/EGK és a 93/68/EGK irányelvel modosított LVD 73/23/EGK irányelvek előirasainak.

s-Hertogenbosch, datum: 2008. julius 11.

Mrs. J. Gilad

értékesitésigazgató

Megfelosegi nyilatkozat.

Egyetétek es elfogadom a Nedis B.V. Hollandia altal adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ugyvezetogiazgato

Az aramutés veszélyének csökkentése erdekében ezta keszüléket CSAK képzett szakember nyithatja fel, szervizelés celjából. Ha gond adódik a termékker,

kapcsolja le az elektromos halozatról és más készülkról. Viztol és nedvességól vedje.

Karbantartás:

Csak száraz ronggyal tiszítisca. Tiszító-és surolószereket ne használjon.

Jotállás:

Nem vallalunk felelosséget es jotlalst, ha a meghibasodas a keszuleken vegzett valtoztatas vagy modositas kovetkezménye, vagy helytelen hasznalat miatt a kszulek megrongalodott.

Altalanos tudnivalok:

A kivitel és a műszaki jellemzők előzetés értésités nélkül is modosulhatnak.

Valamennyi logo, termeknev es markanev a tulajdonosanak markaneve vagy bejegyzett markaneve, es azokat ennek tiszteletben tartasaval emlitjuk.

Figyelem!

Ezt a terméket ezzel a szimbólummal jeröljuk. Azt jalenti, hogy az elhasznált elektromos és elektronikus készülékek nem keverhetők az általános háztartási hulladék közé. Begoüjtésüket künlön bégyüjto lêtesitények vegzik.
