Tipo di prodotto	Mini sistema audio stereo 2.1
Marca	KONIG
Modello	IPD-SPEAKER40
Dimensioni (L x A x P)	218 x 125 x 78 mm
Peso	1,43 kg
Alimentazione	230 V CA, 50 Hz
Potenza di uscita RMS	8 W (subwoofer) + 2 x 3 W (satelliti)
Sensibilità di ingresso	300 mV a 600 mV
Rapporto segnale/rumore	71 dB
Distorsione armonica totale	< 2 %
Risposta in frequenza (subwoofer)	40 Hz - 100 Hz
Risposta in frequenza (satelliti)	100 Hz - 16 000 Hz
Ingressi audio	2 x ingresso linea (Segnale forte e Segnale debole)
Connettività	Presa iPod dedicata, presa audio 3,5 mm
Telecomando	Sì, con pila CR2025 inclusa
Funzioni principali	Controllo del volume, regolazione degli acuti e dei bassi, funzione muto, standby
Cura e pulizia	Pulire solo con un panno asciutto. Non usare solventi, alcol o prodotti abrasivi.
Sicurezza	Non aprire l'apparecchio. Scollegare in caso di problemi. Non esporre ad acqua o umidità.
Parti incluse	Cavo audio, cavo di alimentazione, telecomando, pila CR2025, supporto iPod
Riparabilità	Affidare qualsiasi riparazione a un tecnico autorizzato.
Garanzia	Garanzia limitata, non copre danni intenzionali o uso improprio.
Norme di conformità	CE, EMC, DBT

Domande frequenti - IPDSPEAKER40 KONIG

Come collegare il sistema audio IPD-SPEAKER40 ?

Assicurarsi che tutti i componenti siano spenti. Collegare il cavo di alimentazione alla presa 12 sul retro, quindi collegarlo alla rete elettrica. Utilizzare il cavo audio in dotazione per collegare la sorgente sonora (PC, iPod, ecc.) all'ingresso Segnale forte (13) o Segnale debole (14) in base al livello di uscita. Accendere l'apparecchio con l'interruttore 1.

Come regolare acuti e bassi ?

Utilizzare gli interruttori ACUTI (4) e BASSI (1) sul pannello posteriore per regolare le frequenze. Il LED verde rimane acceso durante le regolazioni. Notare che tutte le impostazioni vengono perse quando l'apparecchio viene spento.

Cosa fare se l'audio è distorto ?

Verificare che la sorgente audio sia collegata a un'uscita di linea non amplificata. Non collegare il sistema a un'uscita per altoparlanti, poiché il segnale amplificato può causare distorsioni e danneggiare i circuiti. Utilizzare l'ingresso Segnale debole se la sorgente ha un livello elevato.

Come utilizzare il telecomando ?

Il telecomando funziona con una pila CR2025 inclusa. Puntarlo verso il sensore (7) sull'apparecchio. È possibile controllare il volume principale, gli acuti, i bassi, attivare la modalità muto e mettere in standby.

Posso collegare un iPod ?

Sì, l'IPD-SPEAKER40 dispone di una presa iPod (8) dedicata sul davanti e di un supporto iPod (15) per sostenere l'apparecchio. Basta collegare l'iPod alla presa e selezionare la sorgente appropriata.

Come pulire l'apparecchio ?

Utilizzare un panno asciutto per pulire la superficie. Non usare mai alcol, benzina, diluenti o prodotti acidi. Evitare che liquidi penetrino nell'apparecchio.

Cosa fare se l'apparecchio non si accende ?

Verificare che il cavo di alimentazione sia correttamente collegato alla presa 12 e alla rete elettrica. Assicurarsi che l'interruttore 1 sia in posizione di accensione. Se il LED 6 non si accende in verde, scollegare l'apparecchio e contattare un tecnico autorizzato.

Dove trovare il numero di serie o la data di fabbricazione ?

Queste informazioni non sono specificate nel manuale. Controllare l'etichetta sotto l'apparecchio o sulla confezione originale.

È possibile riparare l'apparecchio da soli ?

No, l'apparecchio deve essere aperto solo da un tecnico qualificato e autorizzato in caso di riparazione. Scollegare sempre l'apparecchio dalla rete elettrica prima di qualsiasi intervento.

Come smaltire il prodotto a fine vita ?

Questo prodotto reca il simbolo del bidone barrato, indicando che non deve essere smaltito con i rifiuti domestici. Smaltirlo presso un punto di raccolta per rifiuti elettronici secondo le normative locali.

MANUALE UTENTE IPDSPEAKER40 KONIG

Dopo aver toto I'imballo, innanzitutto occorre controllare che sia presente tutto il contentuto.

Oltre alla presente introduzione, dovrebbero essere presenti:

1 impianto audio stereo IPD-SPEAKER40 Mini 2.1
1 cavo audio
1 cavo di alimentazione
1 manuale
1 telecomando
1 batteria CR2025
1 supporto iPod

Assemblaggio e funzionamento

L'assemblaggio e il funzionamento dell'IPD-SPEAKER40 sono estremamente semplici.

Collegare tutti i componenti solo se spenti.

• Il volume viene controllato con i tasti ⑤.
• Utilizzare il cavo audio per collegare l'impianto audio al jack di ingressso ⑬ o ⑭ della relativa sorgente audio.
• Occorre verifi care la tensione dell'alimentazione prima di avviare il funzionamento dell'unità.
• Collegare il cavo di alimentazione al connettore ⑫ dell'impianto audio. Pronto.
  L'impiano audio si accende/spegne con il tasting ON/OFF ① sul pannello posteriore. Il LED ⑥ emette una luce verde.
• Gli interrupttori TREBLE ④ e BASS ① consentono di regolare gamme di frequenza superiori e inferiori. Durante l'impostazione, il LED emette una luce verde. Allo spegnimento dell'unità si perdono tutte le impostazioni.

Avviso su ubicazione, cura e sicurezza

• Collegare l'ingresso audio all'uscita line-out, non amplificata. Non collegare al jack altoparlanti in uscita della sorgente audio. Il segnale amplifi cato dell'uscita di un altoparlante cui determinare una distorsione inutile e potrebbe danneggiare il circuito dell'altoparlante.
• Per collegare l'impianto audio con l'impianto elettrico, verifi care la presenza di una presa vicina all'impianto audio.
• Se l'impianto audio non viene'utilizzato per un periodo prolongato, controllare che venga scollegato dall'alimentazione di rete.
• Per pulire la struttura esterna non utilizzato alcol, benzene, diluente o acidi.
• Non sistemare l'impianto audio vicino a radiatori, impiani per l'aria condizionata o radiocommandati.
• Non lasciare l'impiano audio in luoghi soggetti a tensione costante, ad esempio luce solare diretta, umidità o secchézza estreme, freddo o caldo eccezionali, vibrazioni meccaniche o urti.

• Non aprire la struttura esterna, ma rivolgersi esclusivamente a personale qualifi cato.

• Per il personale di assistenza:non après mai la struttura esterna se l'impianto altoparlante è collegato a un impianto elettrico di 230 V CA.

• Attenzione! L'interruttore di accensione/spegnimento non stacco la corrente di rete!
• I danni volontari all'apparecchio non sono coperti alla garanzia.

Specifi che

• Impianto audio stereo IPD-SPEAKER40 2.1 per il collegamento alettori PC per MP3,CD,NPC e DVD

Subwoofer

Altoparlante

Treble

mediante

• Potenza in uscita (RMS): 8W 2X3 W
• Sensibilità in ingresso: 300 mv 600 mv
  Rapporto segnale - rumore: 71 dB 71 dB

Distorsione armonica totale: 2% 2%
Risposta frequenza: 40 Hz - 100 Hz 100 Hz - 16000 Hz
- Alimentazione di rete: 230V 50Hz
Dimensioni: 218mm× 125mm× 78mm
- Peso: 1,43 kg
- Requisiti di sistema: Presa audio sorgente stereo analogica

Tutti i testi e le illustrazioni sono stati prodotti con la massima cura. Tuttavia KONIG non si assume alcuna responsabilità legale o di altri tipo per eventuali informazioni non corrette residue o per le loro consequences.

Parte anteriore

Parte posteriore

Lato inferiore

Telecomando

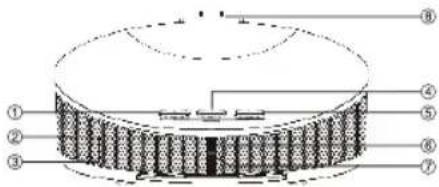

Parte anteriore

① volume bass
② altoparlante t
③ altoparlante mediate
④ volume treble
⑤ volume principale
⑥ indicatore luminoso
⑦ sensore
⑧ connettore iPod

Parte posteriori

9 foro audio inverso
interruttore di

accensione
⑫ presa di alimentazione
13 ingresso presa (SEGNALE ALTO)
14 ingresso presa2 (SEGNALE DEBOLE)
Supporto iPod

telecomando

① volume bass
④ volume treble
⑤ volume principal
16 silenziatore
17std-by

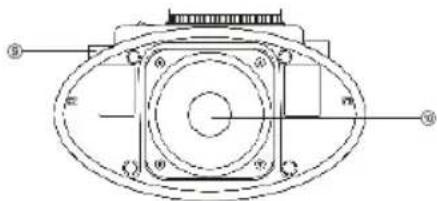

Lato inferiore

10 altoparlante bass

DICHIARAZIONE DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: KONIG

Modello: IPD-SPEAKER40

Descrizione: Mini impianto audio stereo 2.1

è conforme ai seguenti standard:

EMC: EN55022:1998/+A1:2000/+A2:2003

EN55024:1998/+A 1:2001/+A2:2003

EN55013:2001/+A 1:2003

EN55020:2002/+A 1:2003

EN61000-3-2:2000/+A2:2005

EN61000-3-3:1995/+A1:2001

LVD:

EN

0

0

6

5:

20

0

2

Secondo le disposizioni delle direttive EMC 89/336/CEE e LVD 73/23/CEE come rettificata da 93/68/CEE.

's-Hertogenbosch, data11 luglio 2008

Sig.ra J. Gilad

Direttore agli acquisi

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DISCOSSE

ELETTRICHE

NONAPRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre assistenza.

Se si dovessero verifi care dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

II design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o marchi registrati appartenenti ai rispetti titolari e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo significolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
