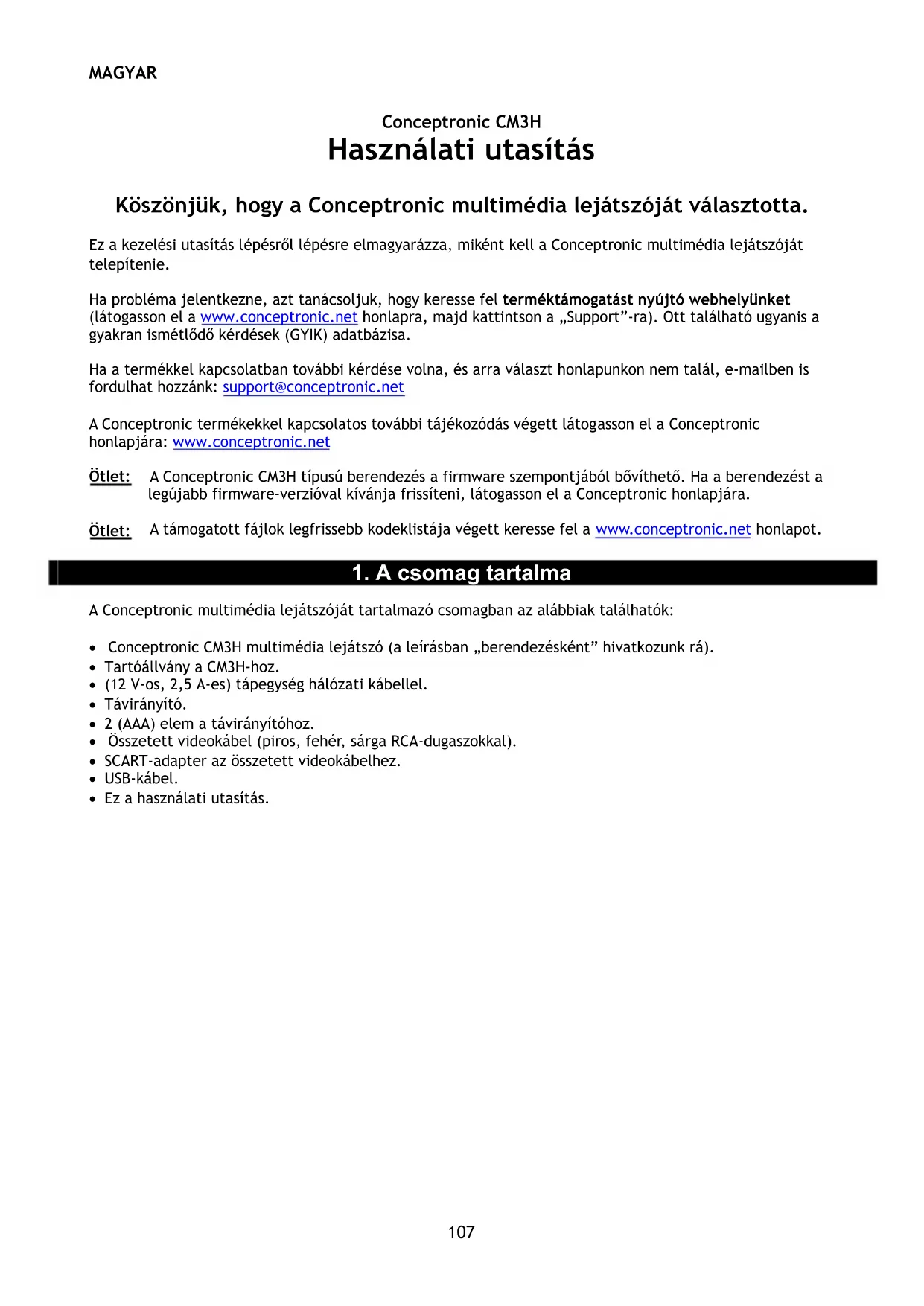

HASZNÁLATI ÚTMUTATÓ CM3H CONCEPTRONIC

Köszönjük, hogy a Conceptronic multimédia lejátszóját választotta.

Ez a kezelési utasítás lépésröl lépésre elmagyarázza, miként kell a Conceptronic multimédia lejátszóját telepítenie.

Ha probléma jelentkezne, azt tanácsoljuk, hogy keresse fel terméktámogatást nyújtó webhelyünket (látogasson el a www.conceptronic.net honlapra, majd kattintson a „Support”-ra). Ott található ugyanis a gyakran ismétlődő kérdések (GYIK) adatbázisa.

Ha a termékkel kapcsolatban további kérdése volna, és arra választ honlapunkon nem talál, e-mailben is fordulhat hozzánk: [e-mail]

A Conceptronic termékekkel kapcsolatos további tájékozódás végett látogasson el a Conceptronic honlapjára: www.conceptronic.net

Ötlet: A Conceptronic CM3H típusú berendezés a firmware szempontjából bővíthető. Ha a berendezést a legújabb firmware-verzióval kívánja frissíteni, látogasson el a Conceptronic honlapjára.

Ötlet: A támogatott fájlok legfrissebb kodeklistája végett keresse fel a www.conceptronic.net honlapot.

1. A csomag tartalma

A Conceptronic multimédia lejátszóját tartalmazó csomagban az alábbiak találhatók:

• Conceptronic CM3H multimédia lejátszó (a leírásban „berendezésként” hivatkozunk rá).
  • Tartóállvány a CM3H-hoz.
  • (12 V-os, 2,5 A-es) tápegység hálózati kábellel.
• Távirányító.
  • 2 (AAA) elem a távirányítóhoz.
• Összetett videokábel (piros, fehér, sárga RCA-dugaszokkal).
• SCART-adapter az összetett videokábelhez.
• USB-kábel.
• Ez a használati utasítás.

2. A termék jellemzői

• Többnyelvű felhasználói felület: angol, holland, spanyol, francia, olasz, német, portugál.
• Támogatja, ha a merevlemez többpartíciós.
• Támogatja az FAT32-es, illetve NTFS-fájlrendszert.
• HDMI-videokimenete akár 1080i is lehet.
• Támogatja a (.SMI/.SRT/.SUB/.SSA) szövegfeliratozást az MPEG4 (AVI), D1 felbontáshoz.
• A következőket támogatja: AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), IFO (DVD), ISO, WAV, WMA, MP3, JPG.
• Különböző kodekeket támogat. A támogatott kodekek teljes listájához tekintse meg honlapunkat.
• Kimenetek: HDMI/összetett videó/komponens videó/RCA sztereó audió/optikai audió.
• Kompatibilis a PAL-lal/NTSC-vel.
• Adottak a különböző ismétlési módok.
• Képernyővédő.
• 14 átmeneti üzemmód a fényképekhez.
• Diavetítés (diafelvételek lejátszása) háttérzenével.
  • Változtatható megjelenítési időtartam.
• Nagyítási és forgatási funkció.
• Automatikus kapcsoló a PC-USB és a médialejátszó üzemmód között:
• Ha PC-hez van csatlakoztatva, a berendezés USB-tárolóeszközként működik.
• Ha nem a PC-hez van csatlakoztatva, a berendezés médialejátszóként működik.

Megjegyzés: A CM3H a HD-filmek (720p, 1080i, 1080p) lejátszására nem képes.

3. Megjegyzések és óvintézkedések

• Ne próbálkozzon a mellékelt hálózati adapter szétszerelésével. Ez ugyanis a nagyfeszültség miatt sérülésekhez vezethet. Ha az adaptert meg kell javítani, forduljon az eladóhoz vagy a Conceptronic információs szolgálatához.
• Tartsa távol a berendezéstől a túlzott nedvességet.
• Ne merítse folyadékba, illetve ne tegye ki folyadék hatásának a berendezést.
• Húzza ki a hálózati adaptert, ha huzamosabb ideig nem kívánja használni a berendezést.
• Ne használja a berendezést gyúlékony anyagok közelében.
• Ha lemerülőben van vagy lemerült, ugyanolyan típusúra cserélje ki a távirányító elemét. Ahol lehetséges, gondoskodjon a régi elemek újrahasznosításáról. A korrózió megelőzésére vegye ki az elemet, ha a távirányítót huzamosabb ideig nem használja.
• Tartsa távol a távirányítót a túlzott nedvességtől; ne ejtse le.
• Ne üzemeltesse a távirányítót erős napfényben.
• SOHA ne ejtse le, ne rázogassa, illetve ne üsse neki semminek a berendezést.
• A túlmelegedés megelőzésére ne takarja le a berendezést.

Megjegyzés: A belső merevlemezen lévő adatok töredezettek is lehetnek. Mindez befolyásolhatja a filmek lejátszását. Javasoljuk, hogy idönként végezze el a merevlemez töredezettség-mentesítését a számítógépen.

4. A termék áttekintése

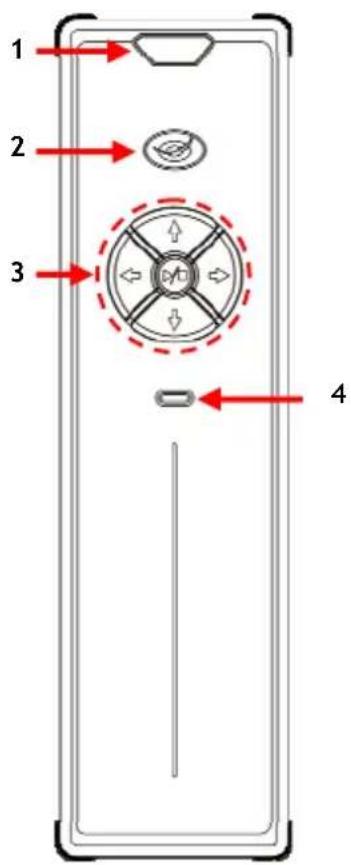

Elölnézet

1 2 3 4

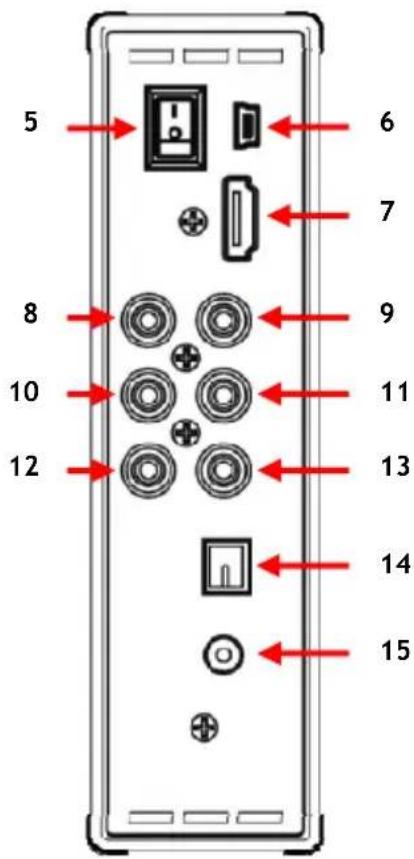

Hátulnézet

5 6 7 8 9 10 11 12 13 14 15

A számok feloldása:

1. Infravörös vevőkészülék
2. Áramellátás-/készenlétjelző LED
3. Üzemeltetögombok (lásd lentebb)
4. A merevlemez tevékenységjelző LED-je
5. Hálózati főkapcsoló
6. Mini USB-dugaszhüvely (a PC-hez)

7. HDMI-kimenet

8. Komponens „Pb” kimenet

9. Komponens „Pr“ kimenet
10. Komponens „Y“ kimenet
11. Összetett videokimenet
12. „R” (jobb oldali) hangkimenet
13. „L” (bal oldali) hangkimenet
14. Digitális optikai kimenet
15. (12 V-os, 2,5 A-es) egyenáramú bemenet

A gombok magyarázata

Navigációs gombok

A menün:

Lejátszáskor:

Lejátszó-/leállítógomb (▶/■)Rövid ideig lenyomva:

Hosszú ideig lenyomva:

A berendezés menüin történő navigálásra.

A hangerő növelésére/csökkentésére.

Gyors vissza / gyors elöre.

Egy adott fájl lejátszásának elindítására vagy leállítására, illetve mappa megnyitására.

A CM3H bekapcsolására vagy a CM3H-nak készenléti üzemmódba való beállítására.

5. A távirányító ismertetése

A távirányítót a berendezés irányítására használják. Ennek a kezelési utasításnak a belső borítóján látható a távirányító képe. A gombok száma megfelel az alábbi táblázatnak, amelyen a távirányító egyes funkcióit magyarázzuk el.

Sz. Gomb Leírás

1.	ÁRAMELLÁTÁS ( ⏻)	A médialejátszós üzemmód vagy a készenléti üzemmód között való váltásra.
2.	R / L	A hangkimenet (sztereó, bal oldali monó, jobb oldali monó) váltására.
3.	TOP Az aktuális fájllista tetejéhez való lépésre.
4.	MUSIC A „Music” mappához való közvetlen hozzáférésre szolgáló gomb.
5.	FILE A „fájlkönyvtár” megjelenítésére.
6.	0 - 9	Numerikus kijelölőbillentyűk 0-tól 9-ig.
7.	AUDIO A hangadatfolyam kijelölésére vagy megváltoztatására (DVD lejátszásakor).
8.	SLIDE	Zenés diavetítés üzemmódnak az elindítására vagy videofelvétel léptetéses lejátszásának az elindítására.
9.	SLOW Lassú lejátszásra.
10.	A - B	Kijelölt időköz ismételt lejátszására.
11.	REPEAT	Ismétlési/keverési üzemmód kijelölésére.
12.	VOLUME ▲	A hangerő növelésére.
13.	VOLUME ▼	A hangerő csökkentésére.
14.	BACK	Vissza az előző mappához.
15.	◀, ▶, ▲, ▼	A kijelölésnek a főmenün vagy a DVD-menün történő mozgatására.
16.	PREVIOUS ( ◀◀)	Átváltás az előző fájlra vagy fejezetre.
17.	PLAY/PAUSE	Fájl- vagy DVD-mappa lejátszásának az elindítására vagy lejátszás szüneteltetésére.
18.	REWIND ( ◀◀)	Gyors vissza, lejátszáskor.
19.	OUTPUT	A kimenő videojel kijelölésére.
20.	SETUP	A Beállítások menüjének megnyitására.
21.	FAST FORWARD ( ▶▶ )	Gyors előre, lejátszáskor.
22.	STOP ( ■ )	Lejátszás leállítására.
23.	NEXT ( ◀◀)	Átváltás a következő fájlra vagy fejezetre.
24.	ENTER ( ←◀)	Kijelölés megerősítésére vagy lejátszás elindítására.
25.	DISPLAY	Lejátszási adatok megjelenítésére a lejátszás során.
26.	PAGE ▼	A fájlokat tartalmazó következő oldal megjelenítésére.
27.	PAGE ▲	A fájlokat tartalmazó előző oldal megjelenítésére.
28.	MUTE	Elnémításra vagy elnémítás törlésére.
29.	ROTATE	Fényképek forgatására.
30.	DELAY	A diavetítés időtartamának a kijelölésére (beleértve a zenés diavetítést is).
31.	ZOOM	Nagyításra vagy kicsinyítésre (fényképeknél és DVD lejátszásánál).
32.	TRANS	Diavetítés alatt az átmeneti üzemmódnak, illetve zene lejátszása alatt a zenei hangszínkiemelő típusának a kijelölésére.
33.	SUB-T	Filmfelirat kijelölésére vagy megváltoztatására (MPEG4 és DVD lejátszásánál).
34.	VIDEO	A „VIDEO” mappához való közvetlen hozzáférésre szolgáló gomb.
35.	PHOTO	A „PHOTO” mappához való közvetlen hozzáférésre szolgáló gomb.
36.	FUNC	Ugrás egy meghatározott lejátszási időponthoz film lejátszásakor.
37.	P / N	Videorendszer kijelölésére (PAL/NTSC).
38.	MENU	A„Partition List”(particiólista) vagy a „File List” (fájllista) megjelenítésére.B. Vissza a DVD-menühöz (DVD lejátszásakor).
39.	Power LED	Az áramellátásjelző LED villog, amikor egy gombot megnyomnak.

6. A CM3H csatlakoztatása


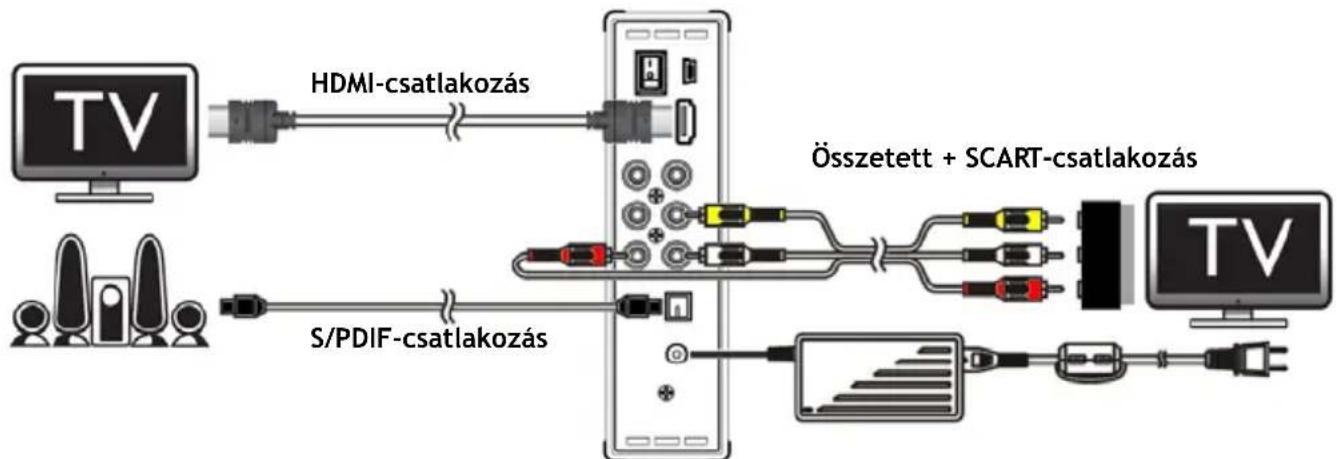

Példa a csatlakoztatásra, ahol HDMI-, összetett, illetve S/PDIF-csatlakoztatás látható.

A videokábel(ek) csatlakoztatása

A berendezés négyféleképpen csatlakoztatható a tévékészülékhez:

• HDMI
• Összetett
• SCART (amelynek során az összetett kábelt és a Scart-adaptert használják)
• Komponens**

** Komponens használatakor csak a videojel továbbítódik a tévének vagy a monitornak. Hangfrekvenciás jelnél használja az audió RCA-dugaszokat az összetett kábelen (piros, fehér).

HDMI:

• Csatlakoztassa a HDMI-kábelt a HDMI-kimenethez [7] a berendezésen.
• Csatlakoztassa a HDMI-kábel másik végét a HDMI-bemenethez a tévékészüléken.

Összetett:

• Csatlakoztassa az összetett kábelt (sárga, piros és fehér) a megfelelő összetett dugaszhüvelyekhez [11, 12, 13] a berendezésen.
• Csatlakoztassa az összetett kábel másik végét (sárga, piros és fehér) az összetett bemeneti dugaszhüvelyekhez a tévékészüléken.

SCART:

• Csatlakoztassa az összetett kábelt (sárga, piros és fehér) a megfelelő összetett dugaszhüvelyekhez [11, 12, 13] a berendezésen.
• Csatlakoztassa az összetett kábel másik végét (sárga, piros és fehér) a SCART-adapteren lévő dugaszhüvelyekhez.
• Csatlakoztassa a SCART-adaptert a SCART-bemenethez a tévékészüléken.

Komponens:

• Csatlakoztassa a komponens kábelt (piros, zöld és kék) a komponens dugaszhüvelyekhez [8, 9, 10] a berendezésen.
• Csatlakoztassa a komponens kábel másik végét a bemeneti komponens dugaszhüvelyekhez a tévékészüléken.

A hangkábel(ek) csatlakoztatása

A berendezés kétféleképpen is csatlakoztatható a tévékészülékhez és/vagy a házimozirendszerhez:

• Analóg módon, a berendezés RCA audió dugaszhüvelyein keresztül.
• Digitálisan, a berendezésnek az optikai digitális S/PDIF-kimenetén keresztül.

Analog módon:

• Csatlakoztassa az összetett kábel audió dugaszait (piros, fehér) a berendezésnek az RCA audió dugaszhüvelyeihez [12, 13].
• Csatlakoztassa az összetett kábel másik végét az RCA audió dugaszhüvelyekhez a tévékészüléken vagy az erősítön.

Digitális:

• Csatlakoztassa a digitális optikai kábelt az S/PDIF-kimenethez [14] a berendezésen.
• Csatlakoztassa a digitális optikai kábel másik végét a digitális optikai dugaszhüvelyekhez az erősítőn.

A tápegység csatlakoztatása

Ha ezt a berendezést audio-/videoberendezéshez csatlakoztatja, a tápegységet csatlakoztathatja magához a berendezéshez.

• Csatlakoztassa a mellékelt tápegységet a berendezés egyenáramú bemenetéhez [15], valamint szabad falicsatlakozóhoz.
• A berendezés bekapcsolásához állítsa a hálózati főkapcsolót a berendezés hátoldalán az „I”-re.

A berendezés ezután bekapcsol.

A távirányító előkészítése

A távirányítóhoz 2x AAA elem szükséges (ezek is részét képezik a csomagnak).

A távirányító segítségével kell a berendezést be-/kikapcsolni.

Megjegyzések:

• A távirányító legjobban kb. 5 m-ig használható.
• Irányítsa a távirányítót az infravörös vevőkészülékre, amely a berendezés homlokfalába lett beépítve.
• Az infravörös vevőkészülék vételi szöge ±30°.
• Ha lemerülőben vannak vagy már lemerültek, cserélje ki az elemeket (2x AAA).

7. A CM3H alapműködése

- Jelölje ki a megfelelő bemeneti csatornát a tévékészüléken, ahová a berendezést csatlakoztatta (HDMI, összetett, SCART vagy komponens).

Megjegyzés: Innentől fogva a kézikönyv abból indul ki, hogy tévékészüléke a berendezés bemeneti csatornájára lett beállítva. Minden ismertetett lépés a berendezés működtetésére vonatkozik.

• Ellenőrizze, vajon a berendezés hátoldalán lévő hálózati főkapcsoló „I”-re van-e állítva.
• Kapcsolja be a berendezést a Play/Stop gombbal a berendezés elején, vagy a „Power” gomb (1) segítségével a távirányítón.

A berendezés bekapcsol, majd a képernyön megjeleníti a menüt.

Megjegyzés: A berendezés alapértelmezett kimenőjele az összetett videó. Ha a berendezés be van kapcsolva, és a képernyőn semmi sem látható, nyomja meg az „Output” gombot (19) a távirányítón, amennyiben váltogatni kívánja a CM3H különböző (HDMI, összetett, komponens) kimeneteit.

Megjegyzés: A berendezésnek, amikor bekapcsolják, inicializálnia kell a merevlemezt. Ez eltarthat egy ideig. Inicializálás alatt a képernyőn a következő üzenet látható: „LOADING...” (BETÖLTÉS).

Ha a merevlemez egy particióval lett formázva, akkor a képernyón „File List” jelenik meg, amely a merevlemez tartalmát mutatja.

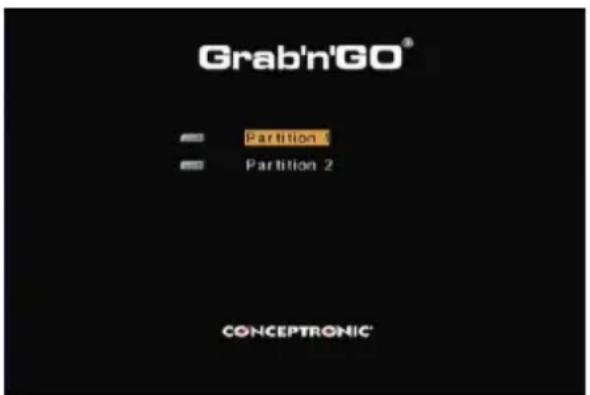

Ha a merevlemezt több particióval formázták, a berendezés — az összes meglévő particióval egyetemben — a „Partition List”-et jeleníti meg a képernyón. A kijelölés mozgatására használja a ▲/▼gombokat (15), majd nyomja meg a „←/Enter” (24) gombot, ha a „File List”-hez kíván lépni, amelyen a kijelölt partició tartalma látható.

Ha a merevlemezt több particióval formázták, nyomja meg a „Menu” (38) gombot a távirányítón, amennyiben vissza kíván lépni a „Partition List”-hez, majd jelöljön ki másik particiót.

8. Médialejátszási opciók

8.1 Saját filmek lejátszása

A CM3H különböző videoformátumokat támogat: MPEG1/2-, MPEG 4-(beleértve az XVID-t), VOB-, IFO- (DVD) valamint ISO-lejátszás beleértve az MP3-, AC3-, AAC-, valamint MPEG1/2-hangsávok lejátszását a videón belül, valamint a DTS-átadást az SPDIF-kimeneten keresztül.

• Jelölje ki a lejátszani kívánt fájlt a távirányító navigációs gombjai segítségével.
• Nyomja meg az „Enter” (24) gombot, illetve a „Play/Pause” (17) gombot a távirányítón, ha el kivánja indítani a kijelölt fájl lejátszását.

Lejátszáskor a távirányítón az alábbi lejátszási opciók állnak rendelkezésére:

• Play/Pause (17) A kijelölt fájl lejátszására vagy a lejátszás szüneteltetésére.
• Stop (22) A lejátszás leállítására.
• Rewind (18) Lejátszás visszacsévélésre.
• Fast Forward (21) Gyors lejátszásra előrefelé.
• Previous (16) Az aktuális mappa előző fájljának a lejátszására.
• Next (23) Az aktuális mappa következő fájljának a lejátszására.
• Repeat (11) Az aktuális fájl/mappa ismétlési/keverési opciójának a megváltoztatására.
• Display (25) A lejátszási részletek megjelenítésére.
• Func (36) Az egy megadott időponthoz történő ugrásra saját filmnél.
• A-B (10) A film kijelölt részének az ismétlésére.
• Slow (9) Lassított lejátszásra.
• Slide (8) Lépésenkénti lejátszásra.

Megjegyzés: A legtöbb videokodeket a CM3H támogatja (XviD, AVI, MPEG2 stb.), de lehet, hogy az adott fájlok olyan kodeket igényelnek, amellyel a CM3H nem rendelkezik.

Ha támogatatlan kodekű fájlt próbál lejátszani, a következő üzenet jelenik meg: „CODEC NOT SUPPORTED” (A KODEK NEM TÁMOGATOTT). Ilyenkor azt javasoljuk, hogy használjon másik kodeket a filmhez.

A lejátszás folytatásának funkciója

A CM3H-nál adott a lejátszás folytatásának a lehetősége. Ha saját filmek, zenés vagy fényképes diavetítés lejátszásakor kikapcsolja a CM3H-t, a CM3H folytatja a lejátszást, amikor ismét bekapcsolták. Ezt a funkciót az alapértelmezés teszi lehetővé, és ez a Beállítások menüjén kikapcsolható.

Megjegyzés: Az ISO- és IFO-(DVD) fájlok folytatási funkciója nem támogatott.

A feliratozott lejátszás funkciója

A Conceptronic CM3H berendezése az .SMI, .SRT, .SUB vagy .SSA feliratfájlokat támogatja.

Ha a feliratfájlnak ugyanaz a neve, mint a kijelölt videofájlnak (csak a kiterjesztése más), az MPEG4-fájl lejátszásakor a feliratfájl automatikusan betöltődik; például:

Filmnév: My_Movie_With_Sub.AVI Feliratnév: My_Movie_With_Sub.SRT

Ha a feliratfájlnak más a neve, akkor manuálisan kell a feliratfájlt kijelölni. Jelölje ki a feliratfájlt, majd nyomja meg a „Sub-t” (33) gombot a távirányítón a felirat kijelölésére. Jelölje ki a filmet, majd nyomja meg a „Enter” (24) gombot a film lejátszására.

Megjegyzés: Ha ugyanolyan nevű feliratfájl is van, mint maga a film, és Ön másik feliratfájlt próbál kijelölni, a CM3H az ugyanolyan nevű feliratfájl alkalmazását fogja kikényszeríteni a kijelölt helyett.

DVD-lejátszás funkciója

A CM3H a DVD-ket úgy játssza le a merevlemezról, minha azok szokványos DVD-k volnának. A DVD-menün navigálhat, kiválaszthatja a feliratozást, illetve meg is változtathatja a hanganyag nyelvét.

Megjegyzés: A CM3H csak a nem védett DVD-másolatok lejátszását támogatja. A CSS-védelmet a CM3H nem támogatja.

Megjegyzés: A CM3H csak a Region 2 (2. régiójú) vagy a Region free (szabad régiójú) DVD-másolatokat támogatja.

• Csatlakoztassa a CM3H-t a számítógéphez. Lásd a következő című fejezetet: „10. A számítógép USB-s csatlakoztathatósága”.
• Állítson elő mappát a CM3H merevlemezén az adott DVD-film nevével (például: „Movie 1”).
• Másolja át az „AUDIO_TS”-t és a „VIDEO_TS”-t (beleértve annak tartalmát is) a DVD-ről az előállított mappába (például: „Movie1”) a CM3H-n.

Másolás után a struktúra a következő legyen:

(tetszőleges, nem áll rendelkezésre minden DVD esetében).

(a benne lévő összes DVD-fájllal együtt).

• Húzza ki a CM3H-t a számítógépből, majd csatlakoztassa a tévékészülékéhez. Kapcsolja be a CM3H-t.
• Jelölje ki a lejátszani kívánt DVD-t a „◀, ▶, ▲, ▼” gombok (15) segítségével a távirányítón.
• Nyomja meg a „Play/Pause” (17) gombot a távirányítón a kijelölt DVD lejátszásának az elindítására.

Megjegyzés: Indításra ne használja az „Enter” (24) gombot. Ezzel csak a fájlokat/almappákat fogja megjeleníteni, viszont nem indítja el a DVD lejátszását.

DVD lejátszásakor a következő lejátszási opciók vehetők igénybe a távirányítón:

- Play/Pause (17) A kijelölt DVD-mappa lejátszására vagy a lejátszás szüneteltetésére.

- Stop (22) A DVD lejátszásának a leállítására és a filmböngészőhöz való visszatérésre.

- Navigációs

- billentyük (15) A DVD-menün történő navigálásra.

- Enter (24) A DVD-menün történt kijelölés(ek) megerősítésére.

- Rewind (18) Gyors vissza.

- Fast Forward (21) Gyors elöre.

- Previous (16) Előző fejezet.

- Next (23) Következő fejezet.

- Sub-t (33) A DVD feliratozásának a megváltoztatására vagy kikapcsolására.

- Audio (7) A DVD hangsávjának a megváltoztatására (amikor a DVD több hangsávot is tartalmaz).

- Zoom (31) A lejátszott film kinagyítására.

- Repeat (11) Az aktuális fejezet ismétlési opciójának a megváltoztatására.

- A-B (10) A film kijelölt részének az ismétlésére.

- Display (25) A lejátszási részletek megjelenítésére.

- Func (36) A filmen belül az egy meghatározott időponthoz történő ugrásra.

- Menu (38) A DVD-menühöz történő visszatérésre.

Ötlet: Az ISO-formátumú DVD-filmek is lejátszhatók. Az ISO-formátumú DVD-k esetében a lejátszási funkciók ugyanazok, mint a DVD lejátszásával kapcsolatban fentebb közölt funkciók.

Az adott videomappa közvetlen hozzáférését biztosító gomb

Előállíthat egy videomappát, amely közvetlenül hozzáférhető a „Video” (34) gomb megnyomásával a távirányítón. Állítson elő egy „VIDEO xx” nevü mappát (ahol az „xx” megváltoztatható bármire) a merevlemez gyökérkönyvtárában, majd helyezze el videofájljait ebben a mappában. Ha a médialejátszót elindította és utána megnyomja a „Video” (34) gombot, a médialejátszó automatikusan megnyitja a mappát.

Megjegyzés: Ha egynél több „VIDEO”-val kezdődő mappát állít elő, a berendezés csak az első mappát fogja megnyitni.

Bizonyos MPEG2-/VOB-fájlok két vagy több hangadatfolyamot is tartalmazhatnak. A távirányítón az „Audio” (7) gomb megnyomásával ciklikusan váltogathatja a hangadatfolyamokat. Ha az éppen lejátszott videofájlnak nincs hangja, használhatja az „Audio” (7) gombot, tehát megkeresheti a megfelelő hangadatfolyamot.

Ha MPEG2-/VOB-fájlról kapcsol át, elveszhet a hangforrás, amennyiben az nincs rajta az alapértelmezett adatfolyamon. Ennek megelőzésére nyomja meg lejátszáskor a „Setup” (20) gombot, hogy az adott hangadatfolyamot „reteszelhesse”. Ez az opció minden fájl esetében megőrzi a kijelölt hangadatfolyamot.

8.2 Saját zene lejátszása

A Conceptronic CM3H berendezése esetében különböző üzemmódok adottak, amelyek segítségével a zene lejátszható (a WAV, az MP3 és a WMA a támogatott).

- Jelölje ki a lejátszani kívánt fájlt a távirányító navigációs gombjainak a segítségével.

- Nyomja meg az „Enter” (24) gombot vagy a „Play/Pause” (17) gombot a távirányítón, ha a kijelölt fájl lejátszását el kívánja indítani.

Lejátszáskor az alábbi lejátszási opciók adottak a távirányítón:

• Play/Pause (17) A kijelölt fájl lejátszására vagy a lejátszás szüneteltetésére.
• Stop (22) A lejátszás leállítására.
• Rewind (18) Lejátszás visszacsévélésére.
• Fast Forward (21) A gyorsan előre történő lejátszásra.
• Previous (16) Az aktuális mappa előző fájljának a lejátszására.
• Next (23) Az aktuális mappa következő fájljának a lejátszására.
• Repeat (11) Az aktuális fájl/mappa ismétlési/keverési opciójának a megváltoztatására.
• Trans (32) A hangszínszabályozó típusának a kijelölésére.

A lejátszás folytatásának funkciója

A CM3H-nál adott a lejátszás folytatásának a funkciója. Ha a CM3H-t saját filmek, zene vagy fényképekböl összeállított diavetítés lejátszása során kikapcsolták, a CM3H folytatni fogja a lejátszást, amikor ismét bekapcsolják.

Ez a funkció alapértelmezésben engedélyezett és a Beállítások menüben kikapcsolható.

A zenei mappa közvetlen elérését biztosító gomb

Előállíthat egy zenei mappát, amely közvetlenül hozzáférhető a „Music” (4) gomb megnyomásával a távirányítón. Állítson elő egy „MUSIC xx” nevü mappát (ahol az „xx” megváltoztatható bármire) a merevlemez gyökérkönyvtárában, majd helyezze el zenei fájljait ebben a mappában. Ha a médialejátszót már elindította és utána megnyomja a „Music” (4) gombot, a médialejátszó automatikusan megnyitja a mappát.

Megjegyzés: Ha egynél több „MUSIC”-kal kezdődő mappát állított elő, a berendezés csak az első mappát fogja megnyitni.

8.3 Saját fényképek és képek lejátszása

A CM3H segítségével megtekinthetők azok a saját fényképek és képek, amelyeket a berendezés merevlemezén tárolnak.

• Jelölje ki a lejátszani kívánt fájlt a távirányító navigációs gombjainak a segítségével.
• Nyomja meg az „Enter” (24) gombot vagy a „Play/Pause” (17) gombot a távirányítón, ha a kijelölt fájl lejátszását el kívánja inditani.

Lejátszáskor a következő lejátszási opciók adottak a távirányítón:

- Play/Pause	(17)	A diavetítésnek a kijelölt fájllal történő elindítására, vagy a diavetítés szüneteltetésére.
- Stop	(22)	A diavetítés leállítására.
- Navigációs
- billentyűk	(11)	▲, ▼: A megjelenített fénykép tükrözéses forgatására.◀, ▶: A megjelenített fénykép forgatására.
- Previous	(16)	Az aktuális mappa előző fájljának a lejátszására.
- Next	(23)	Az aktuális mappa következő fájljának a lejátszására.
- Repeat	(11)	Az aktuális fájl/mappa ismétlési/keverési opciójának a megváltoztatására.
- Delay	(30)	A diavetítés időtartamának a megváltoztatására.
- Trans	(32)	A két fénykép közötti átmenetnek a megváltoztatására.
- Rotate	(29)	Az aktuális fénykép elforgatására.
- Zoom	(31)	Az aktuális fénykép nagyítására.

A lejátszás folytatásának funkciója

A CM3H-nál adott a lejátszás folytatásának a funkciója. Ha a CM3H-t saját filmek, zene vagy fényképekböl összeállított diavetítés lejátszása során kikapcsolták, a CM3H folytatni fogja a lejátszást, amikor ismét bekapcsolják.

Ez a funkció alapértelmezésben engedélyezett, és a Beállítások menüben kikapcsolható.

Zenés diavetítés (fényképek megtekintése háttérzenével)

Jelöljön ki egy fényképet és nyomja meg a „Slide” (8) gombot a zenés diavetítés elindításához. Ha nem nyomja meg a „Slide” (8) gombot, a zene nem kerül lejátszásra, a képek pedig zene nélküli diavetítés során jelenítődnek meg. Ha nem áll rendelkezésre zene a mappában, a zenés diavetítés funkciója nem működik. A képekből álló diavetítésnek a hang nélküli megjelenítéséhez a „/Enter” (24) gombot kell megnyomnia.

Megjegyzés: Ebben az üzemmódban a forgatás és a nagyítás funkció nem áll rendelkezésre.

A diavetítés megtekintése szüneteltethető a „Play/Pause” (17) gomb egyszeri megnyomásával (a zene továbbra is hallható). Ha a zenét is le kívánja állítani, nyomja meg ismét a „Play/Pause” (17) gombot. Ha a zenés diavetítést folytatni akarja, nyomja meg ismét a „Play/ Pause” (17) gombot.

A fényképmappa közvetlen elérését biztosító gomb

Előállíthat egy fényképmappát, amely közvetlenül hozzáférhető a „PHOTO” (35) gomb megnyomásával a távirányítón. Állítson elő egy „PHOTO xx” nevü mappát (ahol az „xx” megváltoztatható bármire) a merevlemez gyökérkönyvtárában, majd helyezze el fényképfájljait ebben a mappában. Ha a médialejátszót elindította és utána megnyomja a „PHOTO” (35) gombot, a médialejátszó automatikusan megnyitja a mappát.

Megjegyzés: Ha egynél több „PHOTO”-val kezdődő mappát állít elő, a berendezés csak az első mappát fogja megnyitni.

9. A rendszer konfigurálása

A berendezés Beállítások menüjének megnyitásához nyomja meg a „Setup” (20) gombot a távirányítón. A kijelölésnek a Beállítások menün történő mozgatásához nyomja meg a ▲/▼/▲gombokat, majd a megjelölés megerősítéséhez nyomja meg a ←/ENTER gombot. Amikor végzett a berendezés konfigurálásával, a Beállítások menü bezárásához ismét nyomja meg a Setup gombot, illetve jelölje ki az „Exit Setup” opciót a Beállítások menün.

A Beállítások menü az alábbi oldalakból áll:

• General Setup Page
• Audio Setup Page
  • Video Setup Page
• Slideshow Setup Page
• Exit Setup

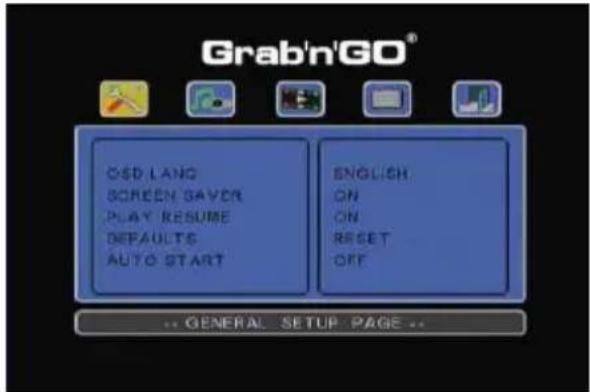

Grab'n'GO® OSD LANG SCREEN SAVES PLAY RESUME DEFAULTS AUTO START ENGLISH ON ON RESET OFF GENERAL SETUP PAGE ...

Általános beállítások oldala:

OSD Lang	: A képernyőn megjelenő kijelzés nyelvének a beállítására.
Screensaver	: A képernyővédő be-, illetve kikapcsolására.
Play Resume	: A lejátszásfolytatás funkcionak a be-, illetve kikapcsolására.
Defaults	: A berendezésnek a gyári alapértelmezett beállításokra történő visszaállítására.
Auto Startbekapcsolják.	: A CM3H-n lévő összes médiafájl automatikus lejátszására, ha a berendezést

(Audio Setup Page)

A hangbeállítások oldala:

Downmix : A lekeverés üzemmód beállítására többcsatornás hangnál.

SPDIF Output : Az SPDIF kimeneti üzemmód beállítására.

LPCM Output : Az LPCM kimeneti üzemmód beállítására.

(Video Setup Page)

Videobeállítások oldala:

TV Display	: A tévé kijelzésbeállításának a megváltoztatására.
TV System	: Videorendszer kijelölésére az adott tévékészülékhez.
Video Output	: Az éppen használt videokimenet kijelölésére.

A diavetítés-beállítások oldala:

Interval time	: A két fénykép közötti időköz kijelölésére.
Transition	: A két fénykép között használt, alapértelmezett átmenet kijelölésére.

10. A számítógép USB-s csatlakoztathatósága

A berendezés számítógéphez csatlakoztatható, ha Ön adatokat (filmek, zene, fényképek, hangfelvételek stb.) kíván átmásolni a belső merevlemezról, illetve a belső merevlemezre.

Megjegyzés: Az alábbi példa esetében éppen egy Windows XP-t futtató számítógépet használnak, de a berendezés alkalmazható minden olyan számítógépen, ahol adott az USB támogatottsága, illetve az FAT32-es fájlrendszerek olvasásának, valamint írásának a képessége.

A berendezés csatlakoztatása számítógéphez

• Csatlakoztassa a mellékelt USB — mini-USB kábelt a berendezés hátoldalához, valamint a számítógép valamelyik szabad USB-portjához.
• Kapcsolja be a berendezést a hálózati főkapcsolóval a berendezés hátoldalán. A berendezést a számítógép automatikusan felismeri és telepíti, majd az újabb meghajtóként jelenik meg a számítógépen.

Alapértelmezésben a berendezés belső merevlemeze USB-tárolóeszközként inicializálódik.

A berendezés leválasztása a számítógépről

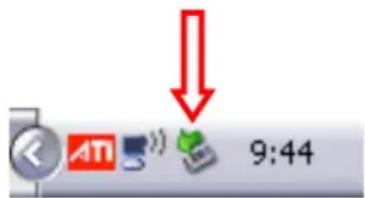

• Kattintson egyszer a „Safe Removal“ ikonra a tálcán.
• Ha erre üzenetben kérik, jelölje ki a „Stop USB Mass Storage Device”-t.
• Várjon a következő üzenetre: „Safe to remove Hardware”.
• Húzza ki az USB-kábelt.

ATI 9:44

11. Ötletek és hibaelhárítás

Ha a CM3H nem működik megfelelően, hibaelhárításhoz használja fel az alábbi ötleteket:

Az áramellátásjelző LED nem világít:

- A tápegység nincs csatlakoztatva a CM3H-hoz. Csatlakoztassa újból a tápegységet a CM3H-hoz.

Nincs semmilyen tevékenység a kijelzön:

• A CM3H készenléti állapotban van. Annak bekapcsolásához nyomja meg a „” (1) gombot a távirányítón.
• A tévékészüléken rossz bemeneti forrást jelöltek ki. Változtassa meg a bemeneti forrást.
• Rossz videorendszert jelöltek ki. A megfelelő kimenőjelre történő átváltáshoz nyomja meg az „Output” (19) gombot a távirányítón.
• A videokábel nincs megfelelően csatlakoztatva. Ellenőrizze, vajon a videokábel megfelelően lett-e csatlakoztatva.

Amikor a berendezést bekapcsolják, csak egy csilingelésszerű hang hallható, de nem látszik semmilyen menü:

• Rossz videorendszert jelöltek ki. A megfelelő kimenőjelre való átváltáshoz nyomja meg az „Output” (19) gombot a távirányítón.
• A videokábel nincs megfelelően csatlakoztatva. Ellenőrizze, vajon a videokábelt megfelelően csatlakoztatták-e.
• A CM3H-nak a hangkimenete csatlakoztatva van ugyan az erősítőhöz, de a tévékészüléken rossz bemenetet jelöltek ki. Jelöljön ki jó bemenetet a tévékészüléken.

Nincs semmilyen hang:

• A hangkábel nincs megfelelően csatlakoztatva. Bizonyosodjon meg róla, hogy a kábel megfelelően van csatlakoztatva a tévékészülékhez vagy az erősítőhöz.
• A CM3H csatlakoztatva van ugyan az erősítőhöz, de az erősítő ki van kapcsolva. Kapcsolja be az erősítőt.
• Az MPEG2-, illetve VOB-fájl hangadatfolyama érvénytelen. A megfelelő hangadatfolyamhoz való igazodás érdekében nyomja meg az „Audio” (7) gombot a távirányítón.
• Be van kapcsolva az elnémítás funkció. Az elnémítás törléséhez ismét nyomja meg a „Mute” (28) gombot a távirányítón.
• A CM3H gyors előre vagy gyors vissza üzemmódban működik. Ha vissza kíván térni a normál lejátszáshoz, nyomja meg az „Enter” (24) gombot a távirányítón.

A kijelzón a kép torz:

• A CM3H gyors előre vagy gyors vissza üzemmódban működik. Ha vissza kíván térni a normál lejátszáshoz, nyomja meg az „Enter” (24) gombot a távirányítón.
• PAL-filmet NTSC-üzemmódban akarnak lejátszani, illetve fordítva. Ha át kívánja állítani a kijelzés beállításait, nyomja meg a „P/N” (37) gombot a távirányítón.

A „Slide“ gomb megnyomásakor a rendszer lefagy:

- Túl sok fénykép vagy zene van az aktuális mappában. Eltart egy ideig, amíg a zenés diavetítés elindítható. Várjon a lejátszásra.

A távirányító nem működik:

• Irányítsa ±30°-os szögben közvetlenül a CM3H vevőkészülékre a távirányítót.
• A távirányítót 5 m-es körzetben használja.
• A távirányító elemei (AAA) lemerültek és azokat ki kell cserélni.

A lejátszott film feliratozása nem jelenik meg:

- AVI-fájl lejátszására kerül sor, de a feliratfájl másik fájlnevet tartalmaz. A feliratozás megjelenítésével kapcsolatban lásd a 8.1. fejezetet.

MAGYAR

- A feliratfájlt a CM3H nem támogatja.

Ha videó lejátszásával próbálkozik, a következő üzenet jelenik meg: „CODEC NOT SUPPORTED” (A KODEK NEM TÁMOGATOTT):

- A filmfájlt a CM3H esetében nem támogatott kodekkel állították elő. A CM3H esetében támogatott kodekek listájával kapcsolatban lásd a következő honlapot: www.conceptronic.net.

A CM3H nem jelenít meg minden partíciót/tartalmat a merevlemezról:

• A merevlemez particiója nem elsödleges. Particionálja újra a merevlemezt, majd bizonyosodjon meg róla, hogy minden partíció az elsödlegesre van beállítva.
• A merevlemezt olyan fájlrendszerben formázták, amelyet a CM3H nem támogat. Formázza újra a merevlemezt az FAT32-, illetve NTFS-fájlrendszerrel.
• Nincsenek médiafájlok a kijelölt partición.

A DVD-/ISO-lejátszás nem indul, amikor a Play/Pause gombot megnyomják:

- Bizonyosodjon meg róla, hogy a megfelelő mappastruktúrát használja. A mappastruktúra ismertetése a 8.1. fejezetben található. A DVD-fájlok hiányosak, sérültek vagy rontottak. Ilyenkor a CM3H nem indítja el a DVD lejátszását.

A DVD bevezetőfilmjei alatt a képernyő üres:

- Az aktuális fejezet üres képernyővel fejeződik be, vagy túl rövid a lejátszáshoz. A következő fejezetre való átváltáshoz nyomja meg a „Next” (23) gombot.

A tévékészülék fekete-fehér a színes helyett:

- A tévékészülék nem tudja kezelni a CM3H-nak a „Multi” tévérendszerét. Ha át kivánja állítani a tévérendszert PAL-ra, használja a Beállítások menüt. (Lásd a 9. fejezetet.) A tévérendszer átállítása után kapcsolja ki, majd újra be a CM3H-t.

Conceptronic CM3H

Kullanıcı Kılavuzu
