BHV2673XB - Páraelszívó BRANDT - Ingyenes használati útmutató

Termék típusa	Elszívó páraelszívó
Márka	BRANDT
Modell	BHV2673XB
Használat	Elszívás vagy recirkuláció (recirkulációs készlet opcionális)
Minimális távolság gáztűzhely felett	65 cm
Zsírszűrő típusa	Fém, mosogatógépben mosható (alacsony hőmérsékletű ciklus)
Zsírszűrő tisztítása	Legalább havonta egyszer
Aktívszén szűrő	Recirkulációs verzió esetén 4 havonta cserélni
Világítás	LED, 3 állítható fényerőszint
Sebességfokozatok száma	4 (beleértve a Boost sebességet)
Boost funkció	5 percig aktív, majd visszatér a 3. sebességre
Időzítő	Kikapcsolás késleltetése akár 90 percig
Elszívó cső átmérője	Minimum 125 mm (adapter mellékelve)
Telepítés	Beépíthető szekrénybe
Elektromos csatlakozás	Fix csatlakoztatás, tartsa be a szabványokat
Külső karbantartás	Nedves rongy és enyhe tisztítószer, nem használjon súrolószert
Biztonság	Áramtalanítsa tisztítás előtt; ne használjon gőztisztítót
Tűzveszély	Ne lángoljon a páraelszívó alatt; ügyeljen a sütésre
Javíthatóság	Eredeti minősített alkatrészek elérhetők
Környezet	Újrahasznosítható készülék, újrahasznosítható csomagolás

Gyakran ismételt kérdések - BHV2673XB BRANDT

Hogyan állítsam be az időzítőt?

Nyomja meg a 4-es gombot az időzítő aktiválásához. A 0 szám villog. Használja az 1-es és 2-es gombokat a késleltetés kiválasztásához 1-től 9-ig (10 perccel megszorozva, pl. 5 = 50 perc). Nyomja meg újra a 4-es gombot a megerősítéshez. Egy pont villog a szám mellett. A törléshez nyomja meg a 4-est, majd az 1-est a nullára csökkentéshez, és erősítse meg a 4-essel.

Hogyan tisztítsam a zsírszűrőt?

A zsírszűrőt legalább havonta egyszer meg kell tisztítani. Mosható kézzel enyhe tisztítószerrel vagy mosogatógépben alacsony hőmérsékleten, rövid cikluson. Figyelem: a fémszűrő elszíneződhet a mosogatógépben, de ez nem befolyásolja a hatékonyságát.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt csak recirkulációs változatban használják. Legalább 4 havonta cserélni kell. Nem mosható és nem regenerálható.

A páraelszívó nem működik, mit tegyek?

Ellenőrizze, hogy az áramellátás nincs-e megszakítva, és hogy kiválasztott-e egy sebességet. Ha a probléma továbbra is fennáll, ellenőrizze a biztosítékot, vagy lépjen kapcsolatba szakemberrel.

Használható a páraelszívó gáztűzhely felett?

Igen, feltéve, hogy betartja a minimális 65 cm-es távolságot a főzőlap teteje és a páraelszívó alja között. Ha a főzőlap utasításai nagyobb távolságot írnak elő, az érvényes.

Hogyan cseréljem a LED világítást?

A páraelszívó LED világítással van felszerelve. A cserét szakképzett technikusnak kell elvégeznie. Vegye fel a kapcsolatot a vevőszolgálattal.

Mi az a Boost funkció?

A 4. sebesség a Boost funkció. Maximális elszívást biztosít 5 percig, majd a páraelszívó automatikusan visszakapcsol a 3. sebességre.

Használhatom a páraelszívót szűrő nélkül?

Nem, soha ne használja a páraelszívót a szűrők megfelelő felszerelése nélkül. Ez csökkentheti a hatékonyságot és tűzveszélyt jelenthet.

Hogyan telepítsem a páraelszívót recirkulációs üzemmódban?

Ha nincs külső kivezetése, szerezzen be egy recirkulációs készletet (nem mellékelt). A készlet lehetővé teszi a szűrt levegő visszavezetését a helyiségbe. Kövesse a készlet és a kézikönyv utasításait.

Mi a készülék garanciája?

A garancia nincs feltüntetve ebben a használati útmutatóban. Kérdéseivel forduljon a BRANDT fogyasztói szolgálathoz a 0892028801 telefonszámon (szolgáltatás 0,50 €/perc + hívás díja) vagy a www.brandt.com weboldalon keresztül.

HASZNÁLATI ÚTMUTATÓ BHV2673XB BRANDT

Tiszteft Holgyeim és Uraim!

Önök ezennel a BRANDT páraelszívó felhasználojáva văltak.

Ezt a páraelszívôt kifejezetten úgy tervezték, hogy megfelejen az Ölök elvarásainak, és minded bizonyal a modern háztartás szerves réséfév évalik.

A benne alkalmazott szerkezeti megoldások magas funkcionalitást és esztétikátbiztositanak.

A BRANDT termékpalettája sütóket, mikrohullámú sütóket, fōzölapokat, mosogatógepeket, beépithetó hütószekrényeket is tartalmaz, amelyek tökeletesen illeszkednek az Ölok úBRANDT páraelszívójához.

A páraelszívo felszerelésének é használatának megkezdése elött figyelmesen olvassák el ezt a használati utasítást. Ennek köszonhetően elkerülhetik a hibás muködésst, és hosszú évekig elvezni tudják a készülék problémamente muködését.

Látogassanak el a honlapunkra is:

www.brandt.com

BRANDT

UJ ERTEKEKET TEREMTUNK

FIGYELEM: A keszülék üzembe helyezése elött figyelmesen olvassa el EZT a szereleşi és hasznalati utasítást.

A gyártó nem vallal felelosséget az oyan károkért, amelyek a használati utasitásnak nem megfelelo telepitésból származnak.

Tartalomjegyzék

Biztonsag es fontos ovintézkedesek 72

Beépítési és kezelésiutasítás 76

Mukodés 77

A páraelszívó felszerelése 77

Elektromos csatlakoztatas. 77

Felszerelés 77

A páraelszívó muködése 79

Karbantartás 80

A paraelszivo tiszitasa 80

Zsirszur80

Szénszúró (csak szúróvel ellatott valtozatlal) 80

Vilagitascsere 81

Problémak azonosítása és megoldása 81

Ertékesités utani szolgáltatás 81

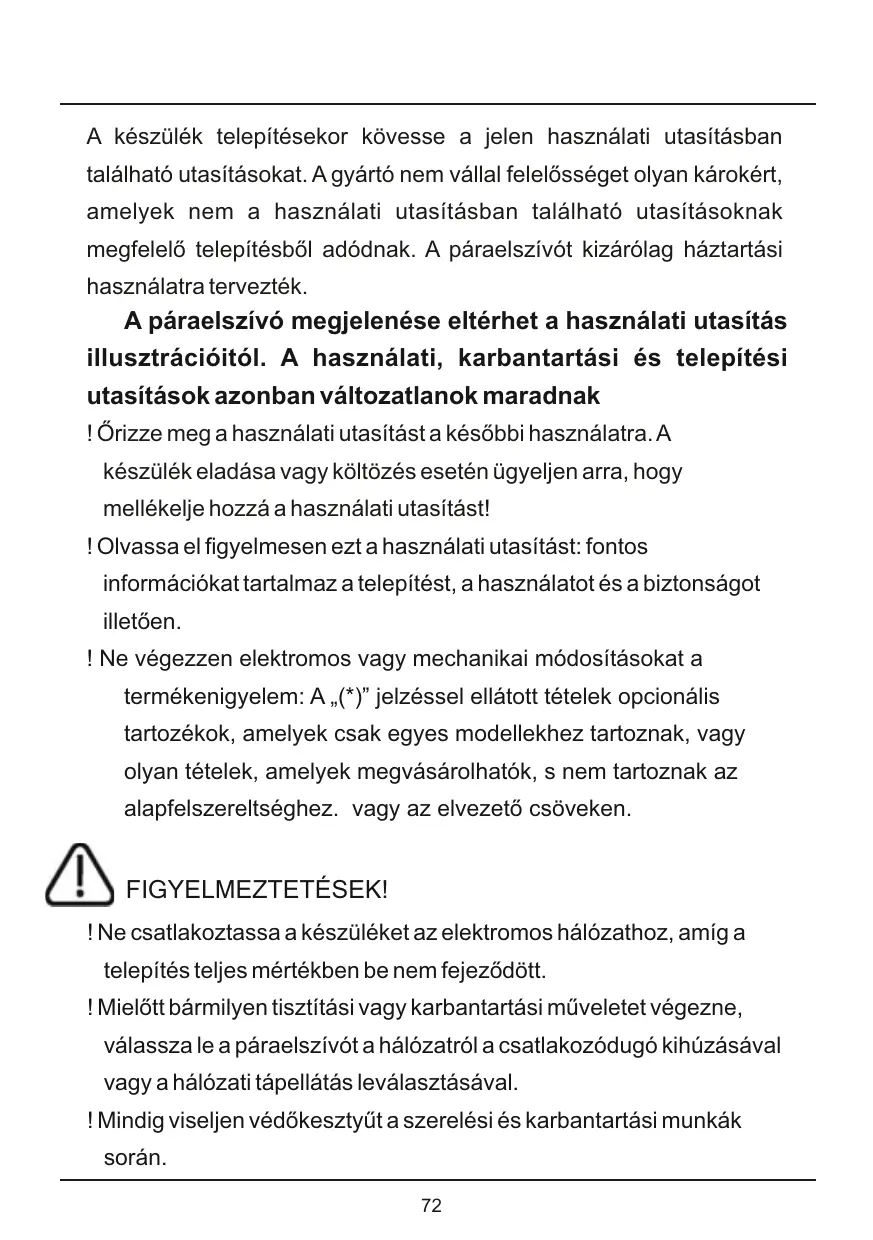

A készülék telepitésekor kövesse a jelen használati utasításban található utasításokat. A gyártó nem vállal felelosséget oyan károkér, amelyek nem a használati utasításban található utasításoknak megfelelő telepitésból adódnak. A páraelszívôt kizárólag háztartási használatra tervezték.

A páraelszívó megjelenése eltérhet a használatiutasítás illusztrácóiól. A használati, karbantartási és telepitésiutasítások azonban valtozatlanok maradnak

! Örizzeme meg a használati utasítást a késöbbi használatra. A készülék eladása vagy koltözés esétén ügyeljen arra, hogy mellekelje hozzá a használati utasítást!

! Olvassa el figyelmesen EZt a hasznalati utasitást: fontos informaciókat tartalmaz a telepitést, a hasznalatot és a biztonságot illetően.

! Ne végezzen elektromos vagy mechanikai módosításokat a termékenigyelem: A „(*)” jelzéssel ellátott tetelek optionalistartozékok, amelyekCsak egyes modellekheztartoznak, vagy oyan tetelek, amelyek megvásárolhatók, s nem tarteznak az alapfelszereltséghez. vagy az elvezetö csöveken.

FIGYELMEZTETÉSEK!

! Ne csatlakoztassa a készüléket az elektromos halózathoz, amíg a telepítés teljes mértékben be nem fejeződött.

! Mielött bármilyen tiszítási vagy karbantartási műveletet vegezne, valassza le a páraelszívót a halózatról a csatlakozódupó kihúzásával vagy a halózati pápellátás leválasztásával.

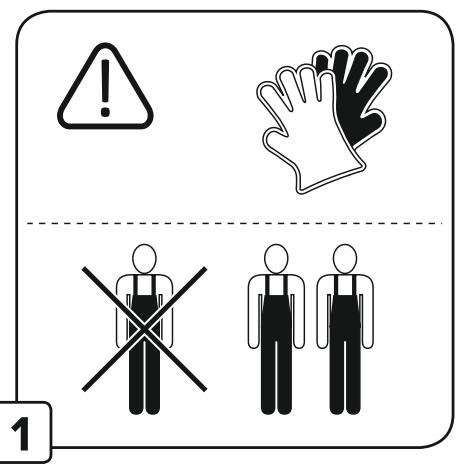

! Mindig viseljen védökesztyút a szerelési és karbantartási munkák során.

! A készüléket nem használhatják gyermekek vagy csökkent fizikai, érzékszervi vagy szellemí képességekkel rendelkező személyek, illetve megfelelo tapasztalattal vagy tudással nem rendelkező személyek, kivéve, ha a biztonságukér felelos személy felügyeli őket, illetve elsajátitották a készülék biztonságos működtétéséhez szükséges ismereteket.
! Ezt a keszüléket felnotttek általi használatra tervezték; a gyerekeket felügyelni kell, hogy ne játsszanak a keszülékkel.
! A készüléket felnöttek általi használatra tervezték. Gyermekek nem kezelhetik a vizérlopanelt illetve nim jatszhatnak a készülékkerel.
! Soha ne használja a páraelszívót a megfeleloen beszerelt szúró nélkül.
! SOHA ne használja a páraelszívót támasztófelületkényt, hacsak ez a lehetőség nincs egyértelmüen jelezve.
! Ha a páraelszívót más, gáz't vagy más:tüzelőanyagot égető készülékekgel együtthasználják, azokat a helyiségeket, ahol a készüléket felszerelik, megfeleloen szellőztetni kell.
! A helyiséget, ahol a páraelszívót más, gázzzal vagy egyéb tüzelőanyaggal működő készülékekkel együtt használják, megfeleloen szellöztetni kell.
! A beszívott levegőt nem szabad a gázkészülékek vagy mastütelőanyag által termelt kipufogógázok elvezétésere használtcsatornába gezetni.
! Szigoruan tilosételt készǐteni a motorháztető alatt nyílt tuz használatával (flambírozás).
! A nyílt láng használata káros a szúrókre nézve, és túzveszélyt okozhat; ezér ezt semmilyen körülmények között sem szabad nyílt lángot használnia.

! A sūtét mindig Óvatosan kell végezni, nehogy az olaj túlmelegedjen és meggyulladjon.
! A konyhai készülékkel való együttes munka során a páraelszívó hozzaférhető részei felforrósdhatnak.
! A füstgázok elvezetéséhez szükséges műszaki és biztonsági intézkedesekkel kapcsolatban szigoruan be kell tartani az illetékes helyi hatóságok által kiadott előirásokat.
! A páraelszívór rendszeresen meg kell tisztitani belürlǒl és kivürlǒl is (HAVONTA LEGALÁBB EGYSZER).
! Ezeket a tevékenségeket az itt megadott karbantartásiutasításoknak megfeleloen végezze el). A jelen használatiutasításban található, a páraelszívo és a szúrók tiszításárvonatkoź utasítások be nem tartása túzveszélyt okozhat.
! Ne használja és ne hagyja a páraelszívót megfeleloen felszerelt világítás nélkül, mert fennáll az áramütés veszelye.
! A gyártó nem vállal felelosséget a készülék által okozott oyan károkér tavy tuzesetekér, amelyek a jelen használati utasításban szereplő utasítások be nem tartásából erednek.
! Ezt a keszüléket 8 éves vagy annál idösebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalattal és tudással nem rendelkező személyek akkor használhatják, ha valaki felügyeli öket, illetve ki lettek oktatva a keszülék biztonságos használatát illetően, és tisztaban vannak a használattal kapcsolatos kockázatokkal.
! Gyermekek nem jatszhatnak a keszülékker. Gyermekek net tisztítsák vagy végezzenek karbantartást a keszüléken, kíve ha egy felnött felügyeli öket.
! Ez a keszülék az elektromos és elektronikus berendezések

hulladékairól szoló 2002/96/EK európai irányelvnek (WEEE) megfeleloen van megjelöve. A termék megfelelo ártalmatlanitásának biztosításával Ön segít megelőzni a környezetre és az embari egészségre gyakorolt lehetséges negativ következményeket, amelyeket egyébként a termék nem megfelelo hulladékkezelése okozhatna.

! Figyelmeztetés: A csavarok vagy rögzítőelemek beszerelésére vonatkozó utasítások be nem tartása elektromos veszényt okozhat.

A keszüléken vagy a csomagolásán található szimbólum azt jelenti, hogy ez a termék nem minősül egyéb kommunális hulladékként. Vigye el az elektrmos és elektronikus berendezesek megfelelo gyüjtő- és ujrahasznositási helyére.

A megfelelo ártalmatlanítás és selejtezs segít kiküszöbülni a leselejtezett eszközök környezetre és egészségre gyakorolt negativ hatását. A termék

újrahasznosíthatoságával capcsolatos részletekérf forduljon a helyi önkormányzati hivatalhoz, önkormányzati takarítószolgálathoz vagy ahhoz az uzlethez, ahol a terméket vásárolta.

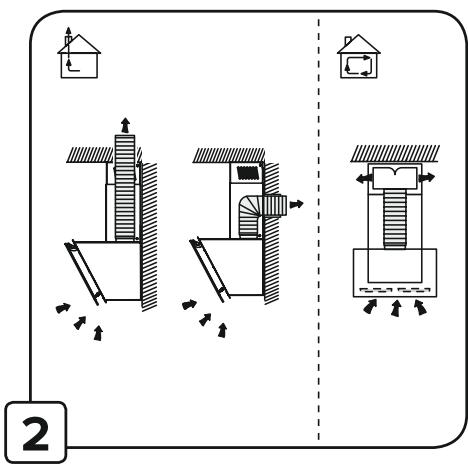

Mukodés

A keszülék elszívó (a gózök kifelé gezetése) vagy elnyelő (a gózök szürnése és a levegő visszavezetése a helyiségbe) üzemmodban hasznáhlato. Azok a páraelszívó-modellek, amelyek nem rendelkeznek elszívó ventilátorral, kizárólag elszívó rendszerben funkciónálnak, és elszívó berendezéshez kell csatlakoztatni öket (ez nem tartozék). A csatlakoztatási utmutató a külso elszívokészülékkel együtt kerül leszállitásra.

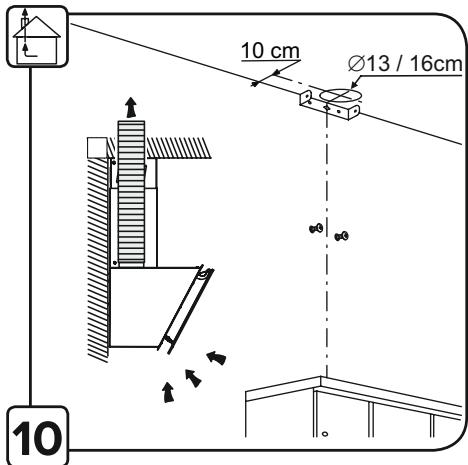

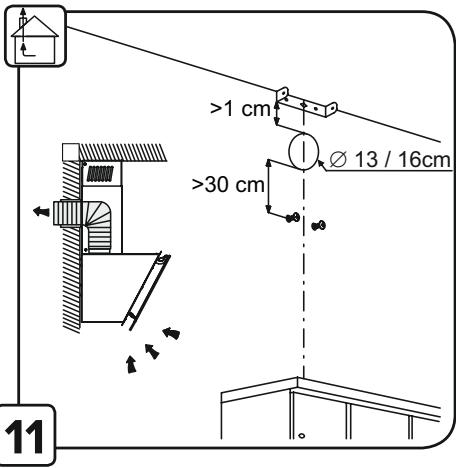

Elszivóként muködó páraelszívo

Ebben az esetben a gozok az eresz tetején lévo csatlakozó karimához csatlakoztatott. specialis csovön keresztül az épuleten kivülre kerulnek.

Figyelem! Az elvezetocso nem tartozek, kulön kell megvásárolni.

Az elvezetócsó atméröjének meg kell egyeznie a csatlakozó karima atméröjével.

A vízsintes részen a csövet enyhén meg kell dōnteni (kb. 10^ ) és felfelé kell irányítani, hogy a levegő szabadon távozhasson a helyiségból a szabadba. Figyelem! Ha az elszívó szénszürkkel van felszerelve, azokat el kell távolitani.

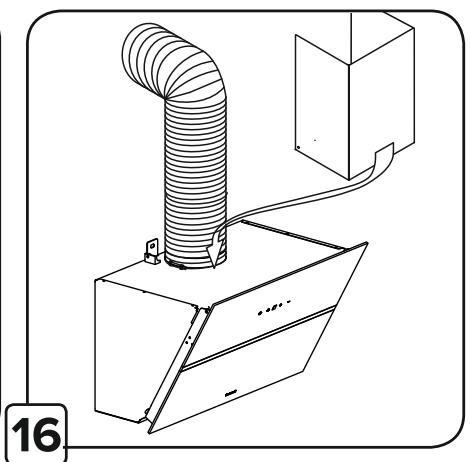

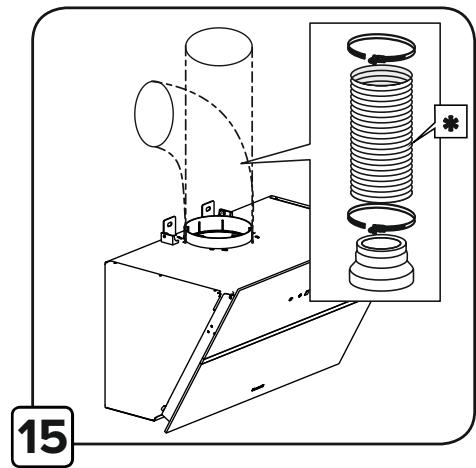

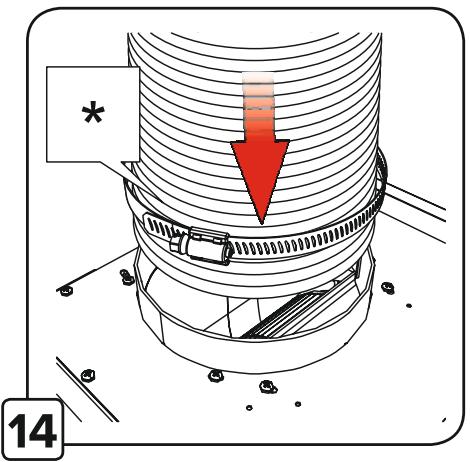

Csatlakoztassa a páraelszívó t szellózócsatornához a páraelszívó kimenete (csatlakozókarima) métretének megfelelo átmérójü elfezeTÜcsövel.

A kisebb keresztmetszetü csövek és elvezető nyilások használata csökkenti a páraelszívó hatékonyságát és drasztkusan noveli a zajt.

Ezert a gyarto nem vall felelosseget ebben a tekintetben.

! Használjá a lehető legrövidebb tomlót.
! A lehető legritkábban hajlított tomlôt használjon (maximális hajlítási szög: 90°).
! Kerüle el a gezetek keresztmetszetének drasztikuosódistását.
! Használjon a lehető legsimább belső felületú tomlôt.
! A tomló anyaganak meg kell feelnie a vonatkoź szabványoknak.

Keringteto uzemmodban mukodó páraelszívo

Szénszúrőt kovetel meg, mely a viszonteladónál szerezhető be.

Megtiszitja a beszivott levegőt a zsirtól és a szagokétól, mielőtt az a kémény tetején

levoracsokon

Figyelmeztetések

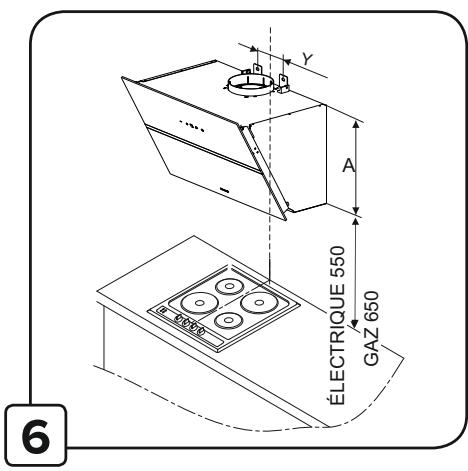

A fōzǒlapon taláható fōzǒberendezés felülete és a páraelszívó legalsó része közöttti minimális távolságnak legalább 55 cm-nek kell lennie az elektromos túzhelyek és 65 cm-nek gáz- vagy vegyes túzhelyek esétén.

Ha a gáztúzhely szereleşi utmutatója nagyobb távolságot ir elő, ezt figyelembe kell venni.

Elettromos csatlakoztatás

A halózati feszültsegnek meg kell egyeznie a páraelszívó besejében talalható tablán felTÜntetett névleges értékkel. Ha a páraelszívó dugós csatlakozóval van felszerelve, a beszerelés után csatlakoztassa a vonatkoź előirásoknak megfelelo és hozzaférhető helyen talalható aljatba. Ha nincs felszerelve dugóval (közvetlen csatlakozás a halózatra), vagy ha a dugó nincs hozzaférhető helyen, a beszerelés után a szabványnek megfelelo bipolaris kapcsolól kell használni, amelybiztosítja a teljes levalaszťst a halózatról III. kategórájú tuláram esétén, a beépitési szabályoknak megfelelo'en. keresztül vissakerülne a helyiségbe

Figyelmeztétés! Mielött uyra csatlakoztatná a páraelszívó áramkörét a halózathoz és ellenőrizné a működési hatékonyságát, mindig ellenőrizze, hogy a tapkábel megfeleloen van-e rászerelve.

A páraelszívó specialis lápábellel van felszerelve; ha a lápábel megsérül, a veszély elkerulése érdekében a gyartónak, annak szervizképviseletének vagy hasonloan képzett személynek ki kell azt cserélnie.

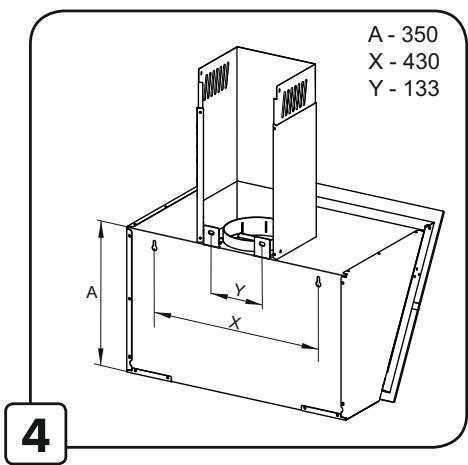

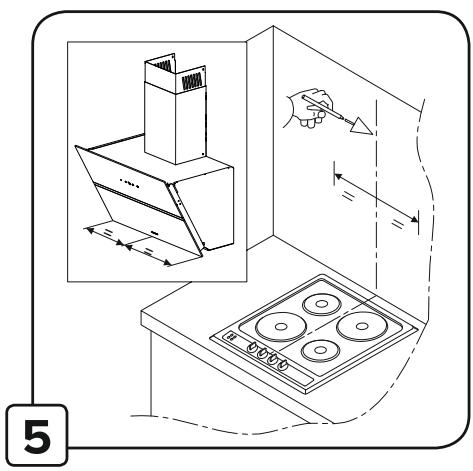

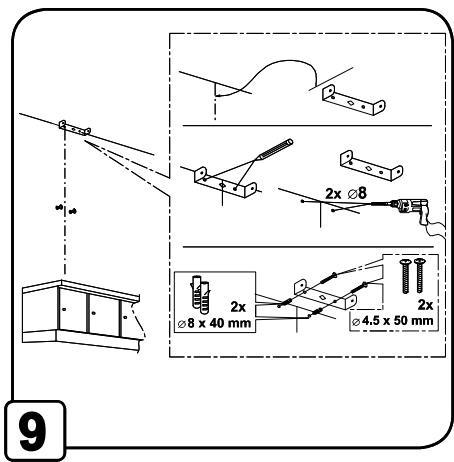

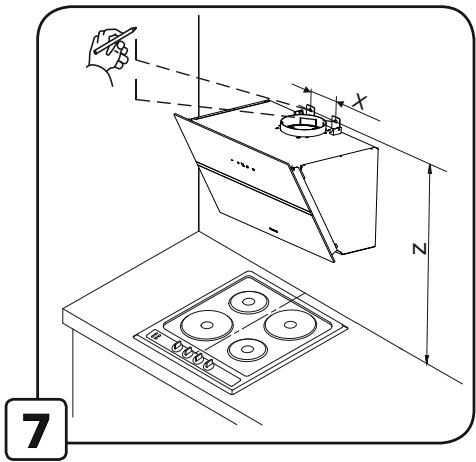

A páraelszívo felszerelése

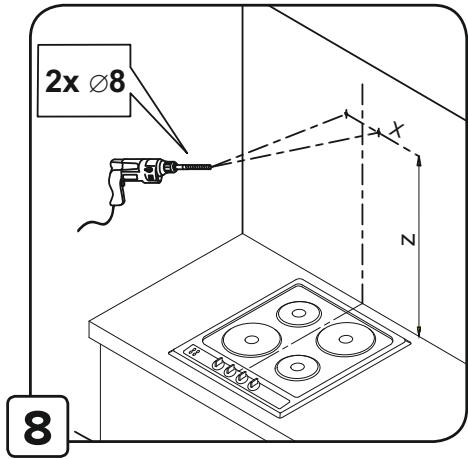

A páraelszívó t a legtöbb falhoz megfelelo rögztócsapokkal szállitjuk. Azonban egyeztetni kell egy szaképzett technikussal, hogy megbizonyosodjon arról, hogy az anyagokat a fal típusától fuggöen megfelelo'en valasztják-e ki, ezeknek ugyanis elég erösnek kell lenniúk ahhoz, hogy elbirják a páraelszívó súlyát.

Figyelem: Kizárólag a mennyezetre szerelheto páraelszívokra vonatkozik

A páraelszívóhoz nincsenek mellekelve a mennyezeti rögzítók.

Önnek egyeztetnie kell egy szakképzett technikussal, hogy megbizonyosodjon arról, hogy az anyagokat a fal típusától fuggöen megfeleloen választják-e ki, ezeknek ugyanis elég erősnek kell lenniük ahhoz, hogy elbirják a páraelszívo súlyát.

A páraelszívó muködése

Azokban az esetekben, amikor a konyha levegoje különosen szennyezett, használja a legmagasabb fordulatszámra beállitott páraelszívót. Javasoljuk, hogy a páraelszívót 5 perccel az etel fözsénynek megkezdésé elött kapcsolja be, és kb. 15 percig hagyja mūködni a fözs befejezése után.

1 2 3 4 5

1. -MotorfordulatszámCsökkentése
2. +Motorfordulatszám novelése
3. Kijelzö
4. Idzitó
5. Vilagítás BEKAPCSOLÁSA / KIKAPCSOLÁSA

LED fenyerőszabályzó funkció

A világítás gomb (5) kb. 3esianes lenyomva tartását követően a LED elkezd halványulni. ALED lampa 3fokozatban állitható.

Idózító

Az idōzìtǒ lehetōvé teszi, hogy egyBizonyos idōeltelvel a páraelszívó magától kikapcsolódjon. A fōzés után a levegōben keringo gozk szūrésère szolgál. A maximális kikapcsolási késletétési idǒ 90 perc. Érintse meg a „4" gombot az idōzìtǒ bármikori törléséhz. A "0" fog villogni a kijelzón. Ezután az „1" és a „2" használatával valassza ki a késletétést 1 és 9 kozött (szorozza meg a számot tízzel a késletétés percekre való átzamításához, 1-10 perc, 2-20 perc .... 5-50 perc. Érintse meg ismét a "4" a funkció aktivalásához. Az idōzìtǒ beállitása után a szám melletti pont villogni kezd a kijelzón. Érintse meg a "4" gombot az idōzìtǒ törléséhz. Érintse meg az "1" gombot a késletétési idǒ nullára való csökkentéséhz. Érintse meg a "4" gombot, hogy megerósítse az idōzìtǒ törlési szándékát.

Az Idzitó törlese nem kapcsolja ki a vilagítást.

(Figyolem! A 4. sebességfokozat a Boost funkció, ami azt jalenti, hogy 5 perc muködés utan a páraelszívó automatikusan visszaáll a 3-as sebességre)

Megjegyzés: Az Idózító programozásának 20íasodpercen belü be kell fejezódnie; Ellenkező esetben nem történik semmi, és a páraelszívó visszaáll a normál mücködésre.

Karbantáts

Figyelem! Mielött barmilyen tiszitási vagy karbantartási mveletet vegezne,álassza le a páraelszívót az elektromos halózatról úgy, hogy kihúzza a dugó t konnektorból, vagy lekapcsolja a tapellátást.

A páraelszívó tisztítása

A páraelszívór rendszeresen meg kell tiszṭitani (legalább olyan gyakran kell ezt végezni, mint a zsirszúrő karbantartását) belül és kivül egyaránt. Enyhe tisztlószerrel megnedvesítéttt ruhával tisztltsa. Suroló hatású anyag használata nem megengedett.

NE HASZNÁLJON ALKOHOLT!

VIGYÁZAT!: A páraelszívó tisztitására és a szúrók cseréjéré vonatkoź alapvető ajánlasok be nem tartása tüzveszélyhez vezehet.

Ezert javasoljuk, hogy kovesse ezeket az utasitásokat. Agyartó nem vállal felelòsséget a nem megfelelo karbantartásból vagy a fenti biztonsági olvintézkedések be nem tartásaból eredö motor károsodásér tavy tuzkárét.

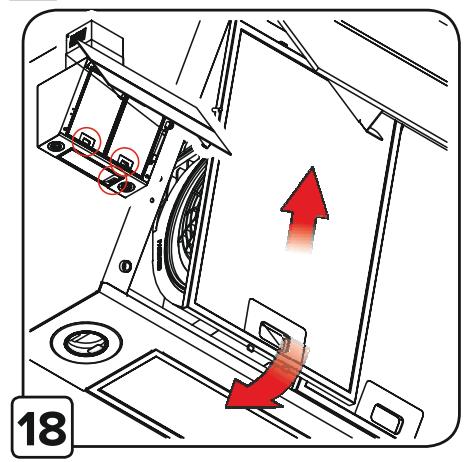

Zsirszúró

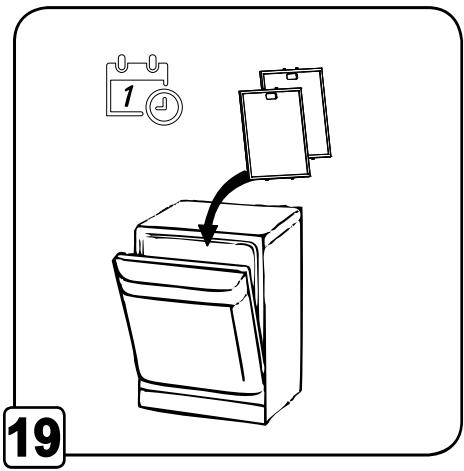

Megfogja a fozés során keletkezö zsirrészecskeket. Havonta legalább egyszer meg kell tiszítani nem agressziv tisztitósszerrel, kézzel vagy mosogatógpben alacsony hòmérseklen és rövid mosogatási ciklussal. Mosogatógpben történő mosogatáskor a fém zsírszūrǒ elszíneződhet, de a jellemző szūrési tulajdonságai nem valtoznak.

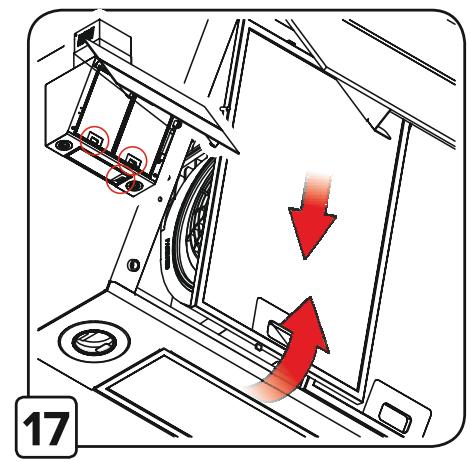

Azsirszüro (£ləvolutasahoz húzza meg a rugós fogantuyt.

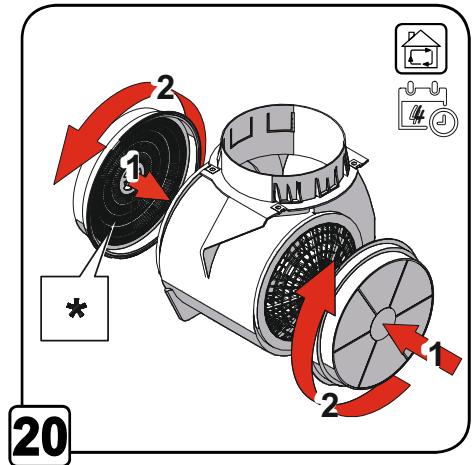

Szénszúrő (csak a szúróvel ellátott valtozatnál)

Elnyeli a fozés során keletkező kellemetlen szagokat. A szénszúrő telitettsége egy tobbé-kevésbé hosszabb használat után következik be, a fozés tipusától és a

zsírszúró tisztitásának rendszerességétól fuggöen. Mindenesetre a patronc legalább négyhavonta ki kell cserélni. A szénszúró NEM tisztítható vagy regenerálható.

VILÁGÍTÁS CSERÉJE! A páraelszívó LED technologián alapuló világítasi rendszerrel van felszerelve. A LED-diódák optimális világítást garantálnak, akár 10-szer hosszabb élettartammal, mint a hagyományos lápák esetében, és 90%-os villamosenergia-megetakarítást eredményekapcsolatot a szakservizzel. znek.

Csere szukségenek eseten vegye fel a

Problémák azonosítása és megoldása

PROBÉMA	MEGOLDÁSOK
A páraelszívó nem mūködik...	Győződjön meg arról, hogy:Az áramellátás nincs megszakítva.A motorfordulatszám kiválasztása megtörtent.
A páraelszívó nem mūködikhatékonyan...	Győződjön meg arról, hogy:Az kivalasztott motorfordulatszám elegendő a goź mennyiségéhz képest.A konyha kelloen szellütetatt a levegöbesziváshozA levegő keringése a csövekben összefügg apáraelszívó hatástalanságával. Kérjük, forduljonszakképzett technikushoz.A szénszúró nincs használatban (ha apáraelszívó elnyelöként mūködik).
A páraelszívó kikapcsolt	Győződjön meg arról, hogy:Az áramellátás nincs megszakítva.az omnipolaris kismegszakító nem lépetmūködésbe.

Értékesités utani szolgáltatas

A készüléken végzett összes karbantartási munkát a következő személyeknek szabadCsak elvégezniük:

• elado,

• vagy más szakképszett technikus, aki az adott marka készülkeinek meghatalmazott képviselõje. Amikor felveszi a kapcsolatot a vevószolgállatt, kérjuk, adja meg a készülk összes adatát (modell, típus és sorozatszám).

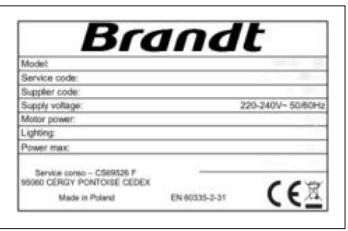

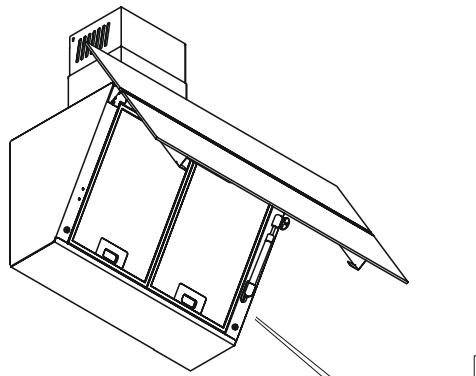

Ez az informació az adattablán talalható (lásd az alábbi abrát)

Érékesités utani szolgáltatas

Brandt

UA IHCTPYKZIy IIO YCTAHOBU T A EKCJIYATAUII

RU INHCTPYKUIMIPOYCTAHOBKEI3KCIYATAUIM

DA INSTALLATIONS-OGBETJENINGSVEJLEDNING

FI ASENNUS- JA KÄYTTÖOHJEET

NO INSTALLASJONS-OG BRUKSANVISNING

SV INSTALLATIONS- OCH BRUKSANVISNING

BNTJXkA

BbITJkka

Emhette

Liesituuletin

Komfyr hette

Köksfläkt

BHV2673XB

B

E

C

D

x4 (4,5×50)

x4 (3,9× 9,5)

x4 (08)
