Termék típusa	Levegő-víz hőszivattyú monoblokk
Márka	Panasonic
Modell	WH-MDC05H3E5
Kategória	Klímaberendezés / Hőszivattyú
Hűtőközeg típusa	R32 (általános becslés)
Elektromos táplálás	230 V / 50 Hz (egyfázisú)
Névleges fűtési teljesítmény	5 kW (tájékoztató)
Fő funkciók	HMV (melegvíz) kényszerítés, Turbo fűtés, Csendes mód, Légbefúvásos fűtés, Heti programozás, Leolvasztás kényszerítése, Hibakódok inicializálása, Távirányító zár
Zónák száma	1 vagy 2 zóna
Távirányító típusa	Vezetékes, LCD kijelzővel
Gyorsmenü	Hozzáférés dedikált gombbal a speciális funkciókhoz
Távirányító lezárás	4 számjegyű PIN kóddal (alapértelmezett jelszó: 0000)
Heti programozás	Naponta legfeljebb 6 program, idő és hőmérséklet beállítása zónánként
Karbantartás	Szűrők időszakos tisztítása és az elektromos csatlakozások ellenőrzése
Biztonság	Fagyvédelem, automatikus leállás hiba esetén
Javíthatóság	Pótalkatrészek elérhetők a Panasonic hivatalos szervizén keresztül

Gyakran ismételt kérdések - WHMDC05H3E5 PANASONIC

Hogyan lehet kényszeríteni a tartalék HMV-t?

A gyorsmenüben válassza a HMV kényszerítése ikont. Nyomja meg a ↓ gombot a be- vagy kikapcsoláshoz. Kapcsolja be a szaniter víz fűtéséhez a tartalék ellenálláson keresztül. Megjegyzés: kikapcsol, ha a Fűtés kényszerítése aktív.

Hogyan lehet aktiválni a turbo fűtést?

A gyorsmenüben válassza a Turbo fűtés ikont. Nyomja meg a ↓ gombot az aktiváláshoz. Az Erős mód 1 perc után indul, hogy gyorsabban elérje a beállított hőmérsékletet. Automatikusan kikapcsol, ha a működés leáll.

Hogyan használható a csendes mód?

A gyorsmenüben válassza a Csendes mód ikont. Nyomja meg a ↓ gombot az aktiváláshoz. A csendes mód körülbelül 1 perccel az aktiválás után indul. Kiválaszthatja a csend szintjét az 1-6 programok közül.

Hogyan programozható a heti fűtés?

A gyorsmenüben válassza a Heti prog. lehetőséget. Válassza az Igen lehetőséget a módosításhoz. Használja a ▲▼ gombokat a nap kiválasztásához, majd programozzon be legfeljebb 6 időszakot (óra, perc, be/ki, mód, hőmérséklet zónánként). Ha két program átfedi egymást, hibaüzenet jelenik meg.

Hogyan lehet kényszeríteni a leolvasztást?

A gyorsmenüben válassza a Leolvasztás kényszerítése ikont. Nyomja meg a ↓ gombot a megerősítéshez. A kijelzőn 'Kérés elfogadva' jelenik meg, ha a parancsot érvényesítették. Használja ezt a funkciót, ha a csövek befagytak.

Hogyan lehet visszaállítani a hibakódokat?

A gyorsmenüben válassza a Hibakódok inicializálása lehetőséget. Nyomja meg a ↓ gombot a megerősítéshez. Győződjön meg róla, hogy minden egység le van állítva a visszaállítás előtt. A kijelzőn 'Kérés elfogadva' jelenik meg, ha a művelet sikeres.

Hogyan lehet lezárni és feloldani a távirányítót?

A gyorsmenüben válassza a Távir. zár lehetőséget. Válassza az Igen lehetőséget a lezáráshoz. A feloldáshoz nyomjon meg bármelyik gombot, majd adja meg a 4 számjegyű PIN-kódot (alapértelmezett: 0000). Ha elfelejtette a jelszót, tartsa lenyomva a ▲ és ▼ gombokat 5 másodpercig a leállítási képernyőn, majd válassza a Reset lehetőséget a kód 0000-ra történő visszaállításához.

Hogyan lehet visszaállítani a távirányító jelszavát?

A működés leállítási képernyőjén nyomja meg egyszerre a ▲ és ▼ gombokat 5 másodpercig. A kijelzőn megjelenik egy Reset opció. Válassza ki a jelszó visszaállításához 0000-ra. A távirányító feloldódik, és a kijelző 3 másodperc után kialszik.

Mit tegyünk, ha a heti programok átfedik egymást?

A programozás során, ha olyan időszakot állít be, amely átfedi a másikat, a kijelzőn 'A beállított idő átfedi egymást' jelenik meg. Módosítsa az időpontokat az ütközés elkerülése érdekében. A rendszer nem fogad el átfedéseket.

Hogyan lehet aktiválni a légbefúvásos fűtést?

A gyorsmenüben válassza a Légbefúvásos fűtés ikont. Nyomja meg a ↓ gombot az aktiváláshoz. A Fűtés kényszerítése mód 1 perc után indul. Automatikusan kikapcsol, ha a rendszer működik, és megjelenik a 'Kikapcsolva a Működés miatt' üzenet.

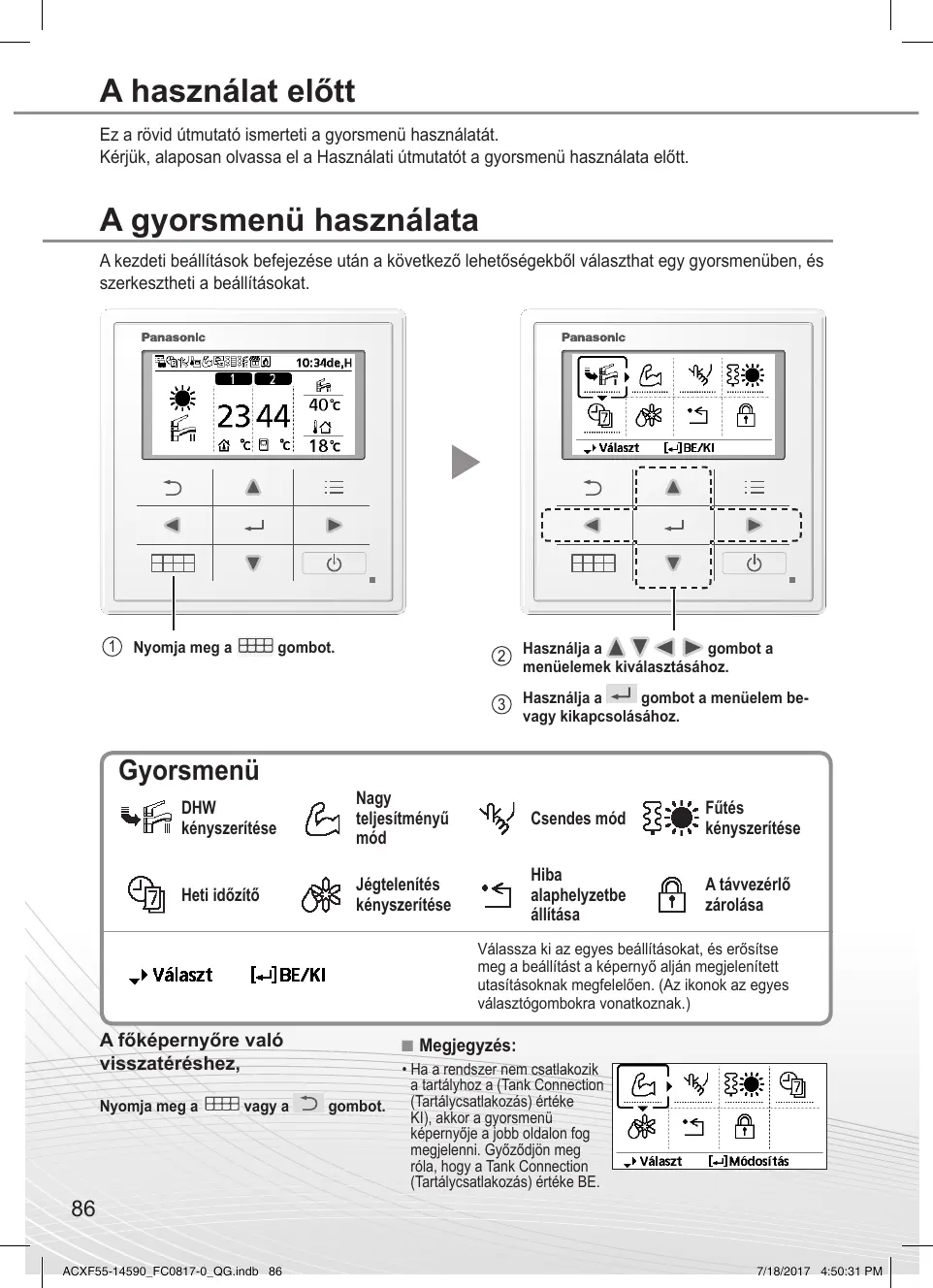

HASZNÁLATI ÚTMUTATÓ WHMDC05H3E5 PANASONIC

Utmutató a gyorsmenühöz

(Monoblokk) Levego-viz hószivattyu

86-91

Magyar

Hitri vodnik meniju

Ez a rovid utmutató ismerteti a gyorsmenü hasznalatát.

Kérjuk, alaposan olvassa el a Hasznalati utmutatot a gyorsmenü hasznalata elott.

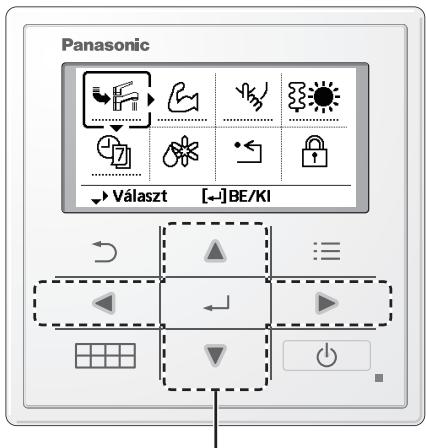

A gyorsmenü használata

A kezdeti beaillitaks okebejezese utan a kovetkez o lehtosegekbol vlaszthat egy gyorsmenuben, es szerkesztheti a beallitaksokat.

① Nyomja meg a gombat.

Használja a △ ▼ ▶ gombat a menüelemek kiválasztásához.
Használja a gombat a menüelem be-vagy kikapcsolásához.

Gyorsmenü

DHW kényszerítésé

Nagy teljesitményu mod

Csendesmod

Futés kényszeritée

Heti idozitó

Jégtelenités kényszeritése

Hiba alaphelyzetbe
aillitasa

A távrezérlo zárolásá

Választ

[+]BE/KI

Válassza ki az egyes beállitásokat, és erősítse meg a beállitást a képernyő aljan megjelenítét utasításoknak megfeleloen. (Az ikonok az egyes vázasztógombokra vonatkoznak.)

A foképernyőre való visszatéréshez,

Nyomja meg a vagy a gombat.

Megjegyzes:

Ha a rendszer nem csatlakozik a tartalyhoa (a Tank Connection (Tartalycsatlakozas) erteke KI), akkor a gyorsmenképermyoje a jobb oldalon fog megjelenni. Gyozodjon meg rola, hogy a Tank Connection (Tartalycsatlakozas) erteke BE.

A muködési ikonnal kapcsolatos megjegyzések

Példa:

-A.……”jellel jelot mukodesi ikon = KI

-A,”jellel jelott mukodesi ikon = BE

Válassza ezt az ikont a tartály DHW be- vagy kikapcsolásához.

Nyomja meg a gombat a vlasztas megerositéséhez.

A DHW kényszerítese ki van kapcsolva.
A DHW kényszerítése be van kapcsolva.

DHW kényszerítése

Megjegyzes:

• A DHW kényszeritése le van tiltva, amikor a Fūtes kényszeritése be van kapcsolvera.
• Amikor a DHW ki van kapcsolve, akkor a mukodésnek és a modnak vissza kell állnia az előzőleg tírolt állapotra.

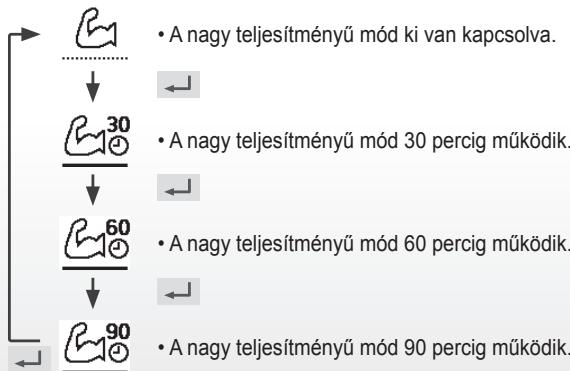

Válassza ezt az ikont a fûtési/hûtési rendszer nagy teljesítényu muködéséhez.

Nyomja meg a gombat a valiasztas megerositéséhez.

(A nagy teljesitményú muködés körülbelül egy perccel a gomb megnyomása után indul el.)

Nagy teljesitményu mod

Megjegyzes:

• A nagy teljesitményu mod le van tiltva, amikor a mukodés ki van kapcsolva.

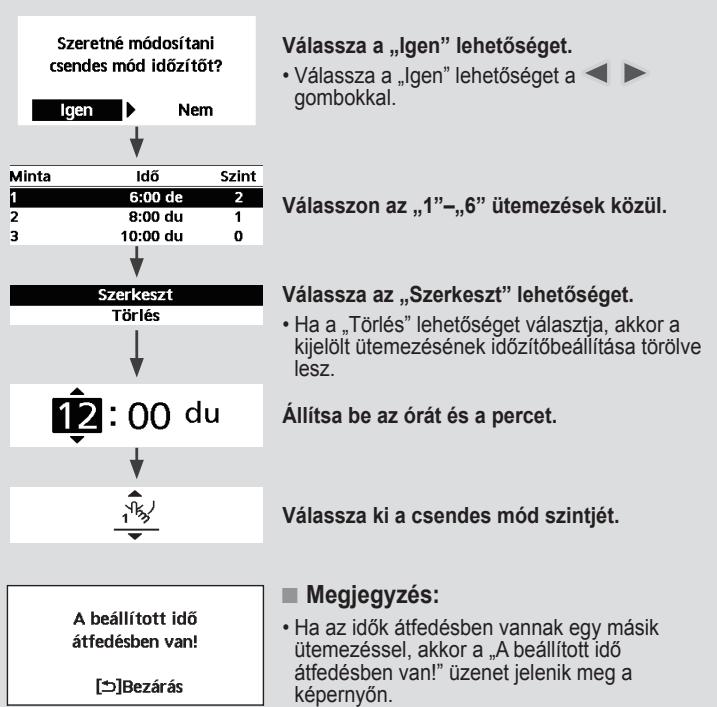

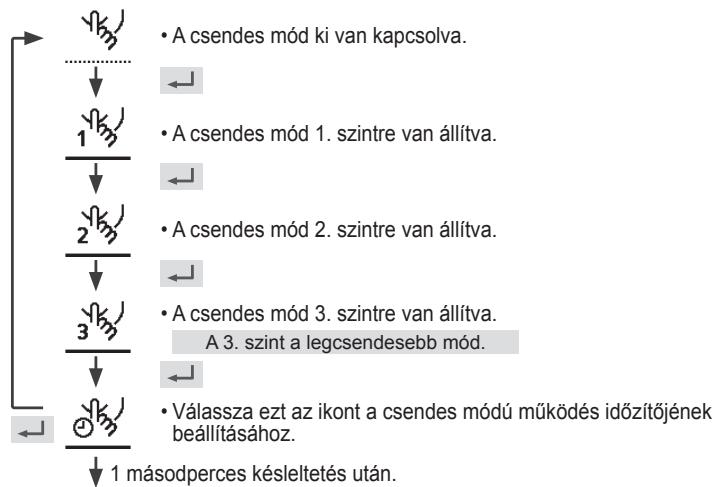

Csendes mód

Válassza ezt az ikont a halk muködéshez.

Nyomja meg a gombot a vlasztas megerositéséhez.

(A halk muködés körülbelül egy percecl a gomb megnyomása után indul el.)

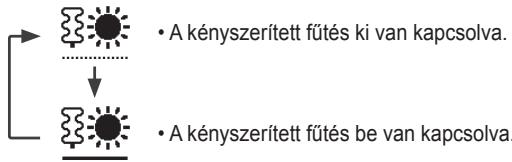

Futés kényszeritése

Válassza ezt az ikont a fútes kényszerítatt bekapcsolásához.

Nyomja meg a gombat a választás megerősítéséhez.

(A kényszerítét fútesi mod körülbelül egy perccel a gomb megnyomása után indul el.)

Megjegyzes:

A kényszeritet futes le van tiltva, amikor a mukodes be van kapcsolva, es a „Letilva, mert a mukodes BE van kapcsolva!" uzenet megelenik.

Letiltva, mert a
mukodes BE van kapcsolva!

[Bezarás]

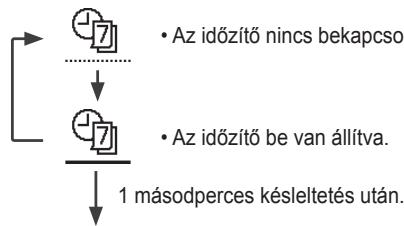

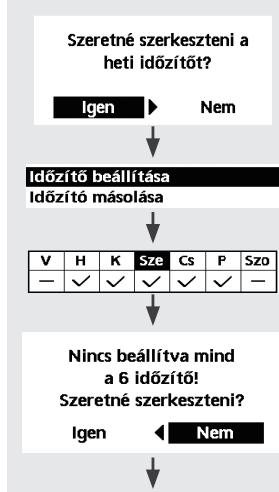

Heti idózító

Válassza ezt az ikont az elore beallitott heti idózítö törleséhez (megszakításához) vagy modosításához.

Nyomja meg a gombat a vlasztas megerositesehez.

Válassza a „Igen“ lehetó séget.

• Ha a „Nem" lehetōsēget választja, akkor a képernyǒ visszatér a fōmenühöz.

• Idöztő beállítása: Valassza a Idöztő beállítása lehehtóseget a heti idöztő beállításához.

• Idóztō masolása: Valassza ezt a lehetóseget egy idóztóbeallitás masolásához.

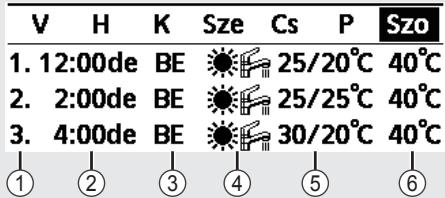

[Példa az idozitō beaillitára]

A gombokkal vallassza ki, melyik napokat szeretné szerkeszteni.

Ha nincs mind a hat utemezés beaillitva, akkor ez a képernyo jelenik meg.

① Valasszon az „1“- „6“ utemezésk kölul.
② Alītīsa be az idōzǐ tō ārǎját ès percét.
③ Valassza az BE vagy KI lehtoseget az idozitohoz.
④ Valassza ki a muködési modot.

A/ A H/ 源 H/H/ H/ H

⑤ Állitsa be a homériskletet a Zone 1 és 2 (1.és 2. zona) szárá, (ha a rendszere kétzónás beálitással rendelkezik).

Szombat: Minta 1: Hôm.beall.
Zóna1	秦	Zóna2	赵
BE	25℃	BE	25℃

⑥ Álītsa be a tartály hòmér sékletét.

Megjegyzes:

• Az idozitó le van tiltva, amikor a kényszeritett futes be van kapcsolva, vagy a Futes-hutes kapcsolója engedélyezve van.
  Ha beallitotta a heti idozitot két zónában, akkor ugyanezeket a lépèseket meg kell ismetelni a 2. zónához is.

Válassza ezt az ikont a befagyott csövek jégtelenitéséhez.

Nyomja meg a gombat a valiasztas megerositesehez.

(A mod elfogadásakor az alábbi képernyǒ jelenik meg.)

Kerelem elfogadva!

[Bezarás]

Jégtelenités kényszeritése

Válassza ezt az ikont, ha hiba esétén vissza akarja állítani az elózǒ beállitásokat.

Nyomja meg a gombat a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Kerelem elfogadva!

[Bezarás]

Gyözódnjön meg rola, hogy az összes egység ki van kapcsolva, mielott ezt a modot valasztaná, amely a teljes rendszert visszaallitja az előz beallitásokra.

Hiba alaphelyzetbe
aillitasa

Válassza ezt az ikont a távezérló zárolásához.

Nyomja meg a gombat a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Szeretne zárolni a távezéról?

lgen Nem

Válassza a „Igen“ lehetöseget.

(A fókepernyó zárolva marad.)

Ha a "Nem" lehtoseget valasztja, akkor a képernyó visszatér a fomenüoz.

A távvezérló
zárolásá

A távrezérlo zárolásának feloldása Nyomja meg barmelyik gombot.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Adjon meg négy számegyet. (Ha a szám helyes, akkor a képernyő zárolása felodódk.)

Az elfelejtett jelszo alaphelyzetbe allitasa (kikapcsolt képernyǒ mellett). Nyomja le egyszerre öt masodpercig a , ←és > gombokat.

(Amod elfogadásakor az alábbi képemyǒ jelenik meg.)

Válassza a „Reset“ lehtőséget.

1.A jelszó visszaállit: 0000

2.Távrezérlo feloldva

(A képernyǒ három mísopercre kikapcsol.)
