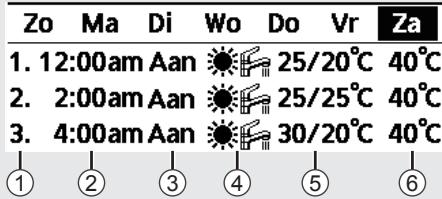

Als nicht alle 6 schema's ingesteld zich, worden dit scherm weergegeben.

① Selecteer schema "1" ~ "6".
② Stel de uren en Minutes van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

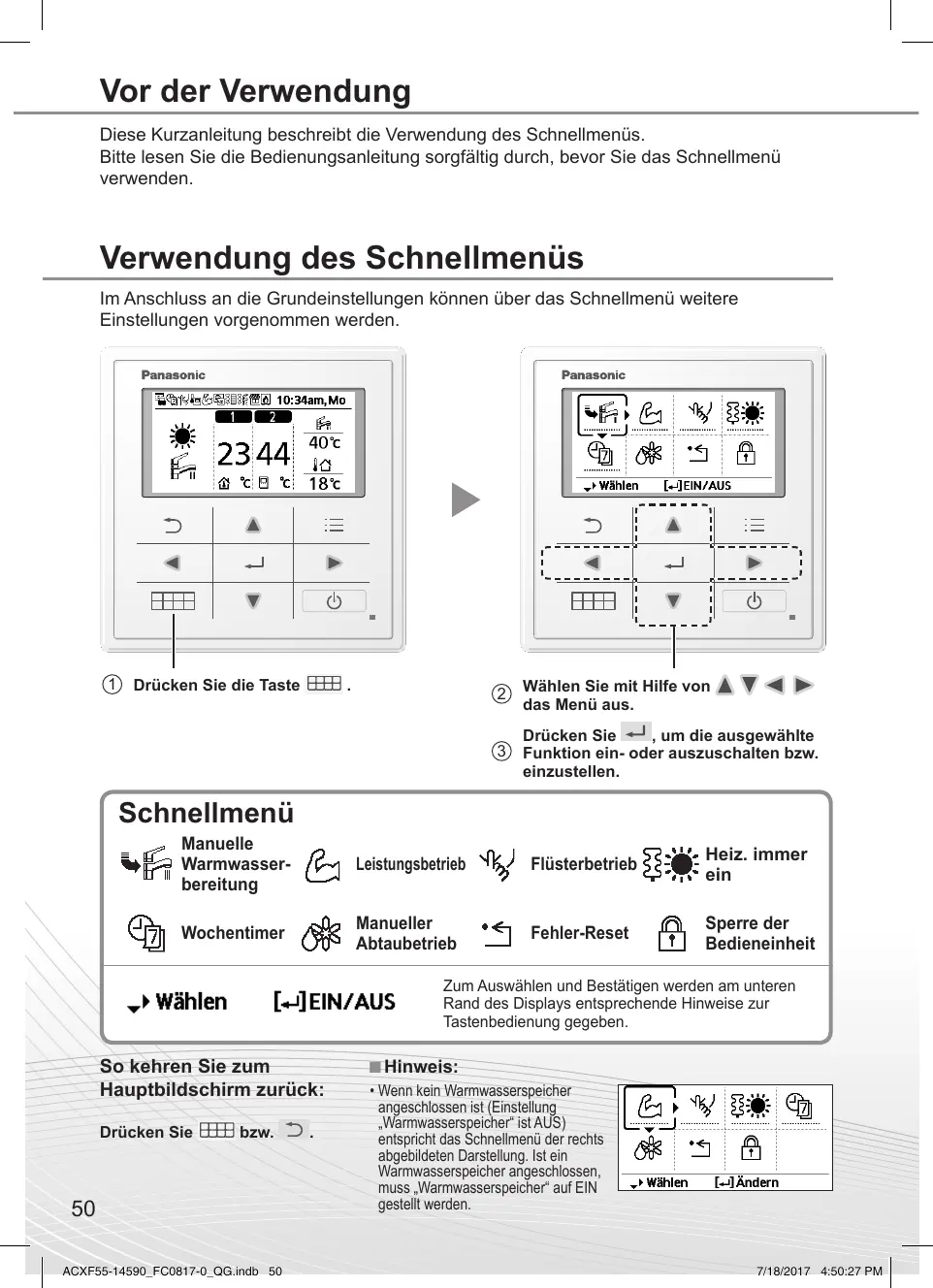

These Kurzanleitung beschreiben die Verwendung des Schnellmenus.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

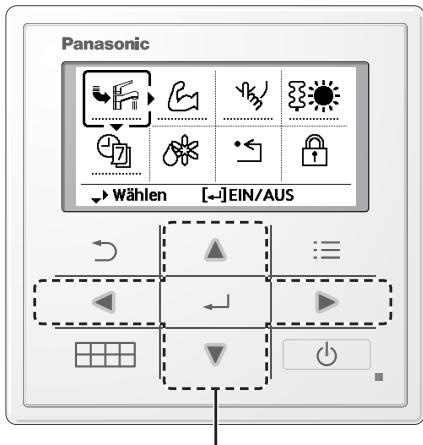

Verwendung des Schnellmenüss

Im Anschluss an die Grundeinstellungen können über das Schnellmenu weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wahlen Sie mit Hilfe von das Menu aus.

Drücken Sie , um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenu

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Heiz.immer ein

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wahlen

EIN/AUS

Zum Auswahlen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum

Hauptbildschirm zurück:

Drucken Sie

bzw.

Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher" ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher" auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol “ = AUS

-Betriebssymbol " = EIN

Manuelle Warmwasser-bereitung

Wahlen Sie theses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

"Manuelle Warmwasserbereitung" ist ausgeschaltet.
"Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist.
- Wenn „Manuelle Warmwasserbereitung“ ausgeschelt wird, keht das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

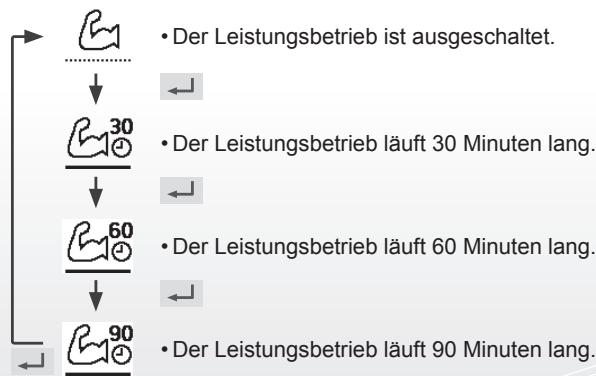

Leistungsbetrieb

Wahlen Sie these Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nach dem gedrück wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

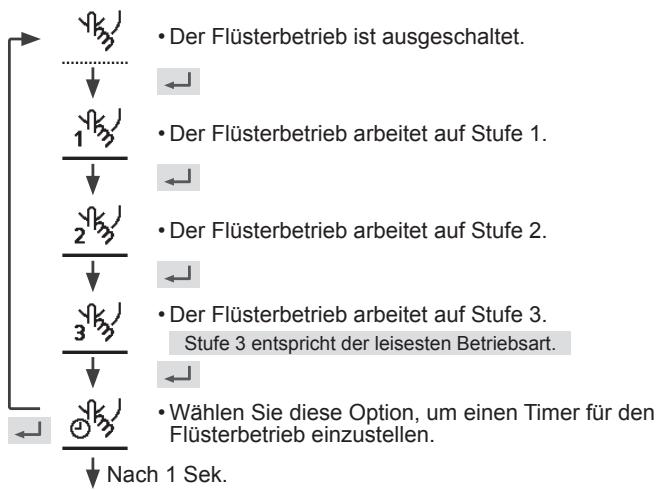

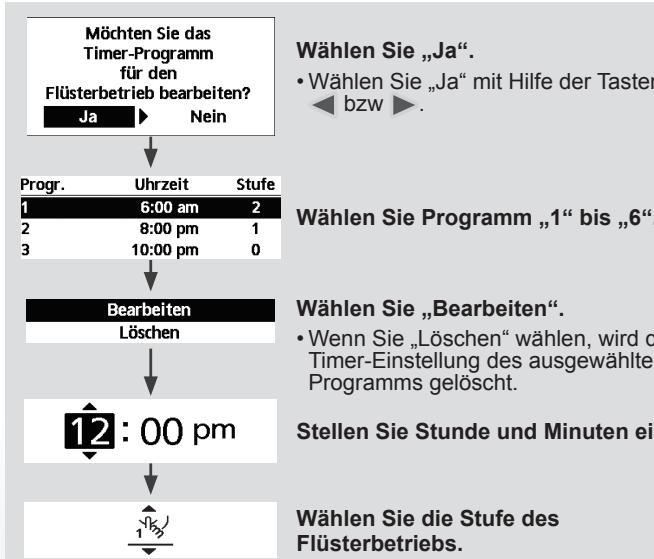

Flüsterbetrieb

Wahlen Sie these Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

■ Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschnedet, wird „Es liegen doppelte Schaltzeiten vor" auf dem Bildschirm eingeblendet.

Heiz. immer ein

Wahlen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschelt ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil das Gerät eingeschelt ist!" angezeigt.

Deaktiviert, weil das Geräteingeschaltet ist!

[SchlieB.

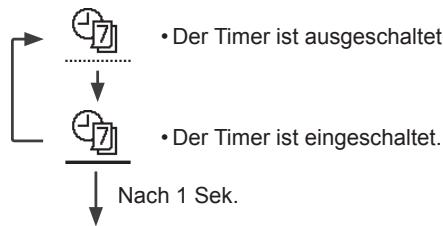

Wochentimer

Wahlen Sie these Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie , um die Auswahl zu bestätigten.

Wahlen Sie,Ja".

• Wenn Sie „Nein“ wahren, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wahlen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.

• Kopieren des Timers: Wahlen Sie diese Option, um eine Timer-Einstellung zu kopieren.

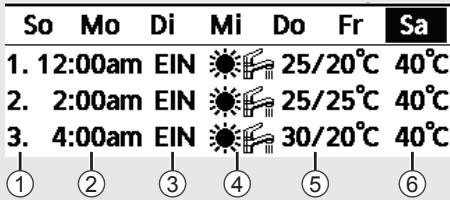

[Beispiel für die Einrichtung des Timers]

Wahlen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wahlen Sie eines der Programme, 1^st bis, 6^st .
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wahlen Sie EIN/AUS für den Timer.
④ Wahlen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswahlen die Tastes

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügbar).

Samstag: Progr. 1: Solltemp.

HK1	HK2	HK3
EIN	25°C	EIN

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingescheltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Wahlen Sie diese Option, um das Außererat abzutauen.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführnt!

[3]SchlieB.

Manueller Abtaubetrieb

Fehler-Reset

Wahlen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Befehl ausgeführnt!

[SchlieB.

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswahlen, mit dem dasGPCe System wieder auf die vorherigen Einstellungen zu Rückgesetzt wird.

Sperre der Bedieneinheit

Wahlen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchen Sie die Bedieneinheit spreren?

Nein

Wahlen Sie „Ja".

(Der Hauptbildschirm wird gespert.)

• Wenn „Nein“ ausgewähl ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit: Drucken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsprrt.

Zum Zurücksetzen eines vergessenen Passwords (unter dem Bildschirm „Bedienung AUS")

Drucken Sie , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1.Kennwort zurück auf 0000

2.Bedieneinheit entsprert

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
