Tipo di prodotto	Pompa di calore aria-acqua monoblocco
Marca	Panasonic
Modello	WH-MDC05H3E5
Categoria	Condizionatore / Pompa di calore
Tipo di refrigerante	R32 (stima comune)
Alimentazione elettrica	230 V / 50 Hz (monofase)
Potenza termica nominale	5 kW (indicativo)
Funzioni chiave	Forzatura ACS di riserva, Riscaldamento Turbo, Modalità Silenziosa, Riscaldamento aria forzata, Programmazione settimanale, Forzatura sbrinamento, Inizializzazione codici errore, Blocco telecomando
Numero di zone	1 o 2 zone
Tipo di telecomando	Filo con display LCD
Menu rapido	Accesso tramite tasto dedicato per accedere alle funzioni speciali
Blocco telecomando	Con codice PIN a 4 cifre (password predefinita 0000)
Programmazione settimanale	Fino a 6 programmi al giorno, impostazione ora e temperatura per zona
Manutenzione	Pulizia periodica dei filtri e controllo dei collegamenti elettrici
Sicurezza	Protezione antigelo, arresto automatico su guasto
Riparabilità	Ricambi disponibili tramite servizio autorizzato Panasonic

Domande frequenti - WHMDC05H3E5 PANASONIC

Come forzare l'ACS di riserva?

Nel menu rapido, selezionare l'icona Forzare ACS di riserva. Premere ↓ per attivare o disattivare. Attivarla per riscaldare l'acqua sanitaria tramite la resistenza di riserva. Nota: si disattiva se Forzare riscaldamento è attivato.

Come attivare il riscaldamento turbo?

Nel menu rapido, selezionare l'icona Riscaldamento Turbo. Premere ↓ per attivarlo. La modalità Potente si avvia dopo 1 minuto per raggiungere più rapidamente il setpoint di temperatura. Si disattiva automaticamente in caso di arresto del funzionamento.

Come utilizzare la modalità silenziosa?

Nel menu rapido, selezionare l'icona Modalità silenziosa. Premere ↓ per attivarla. La modalità silenziosa si avvia circa 1 minuto dopo l'attivazione. È possibile scegliere il livello di silenzio tra i programmi da 1 a 6.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare Prog. sett.. Scegliere Sì per modificare. Utilizzare ▲▼ per selezionare il giorno, quindi programmare fino a 6 fasce orarie (ora, minuto, accensione/spegnimento, modalità, temperatura per zona). Se due programmi si sovrappongono, viene visualizzato un messaggio di errore.

Come forzare lo sbrinamento?

Nel menu rapido, selezionare l'icona Forzare sbrinamento. Premere ↓ per confermare. Lo schermo mostra 'Richiesta accettata' se il comando viene preso in carico. Utilizzare questa funzione in caso di tubi congelati.

Come resettare i codici errore?

Nel menu rapido, selezionare Inizializzazione codici errore. Premere ↓ per confermare. Assicurarsi che tutte le unità siano spente prima di avviare il reset. Lo schermo mostra 'Richiesta accettata' quando l'operazione è riuscita.

Come bloccare e sbloccare il telecomando?

Nel menu rapido, selezionare Blocco RC. Scegliere Sì per bloccare. Per sbloccare, premere un tasto qualsiasi, quindi inserire il codice PIN a 4 cifre (predefinito 0000). In caso di dimenticanza della password, tenere premuti i tasti ▲ e ▼ per 5 secondi nella schermata di arresto, quindi selezionare Reset per reimpostare il codice a 0000.

Come resettare la password del telecomando?

Nella schermata di arresto del funzionamento, premere ▲ e ▼ contemporaneamente per 5 secondi. Lo schermo mostra un'opzione Reset. Selezionarla per reimpostare la password a 0000. Il telecomando si sblocca e lo schermo si spegne dopo 3 secondi.

Cosa fare in caso di sovrapposizione delle programmazioni settimanali?

Durante la programmazione, se si imposta una fascia oraria che si sovrappone a un'altra, lo schermo mostra 'L'ora impostata si sovrappone'. È necessario modificare gli orari per evitare conflitti. Il sistema non accetta sovrapposizioni.

Come attivare il riscaldamento aria forzata?

Nel menu rapido, selezionare l'icona Riscaldamento aria forzata. Premere ↓ per attivarlo. La modalità Forzare riscaldamento si avvia dopo 1 minuto. Si disattiva automaticamente quando il sistema è in funzione e viene visualizzato un messaggio 'Disattivato a causa del funzionamento Acceso'.

MANUALE UTENTE WHMDC05H3E5 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

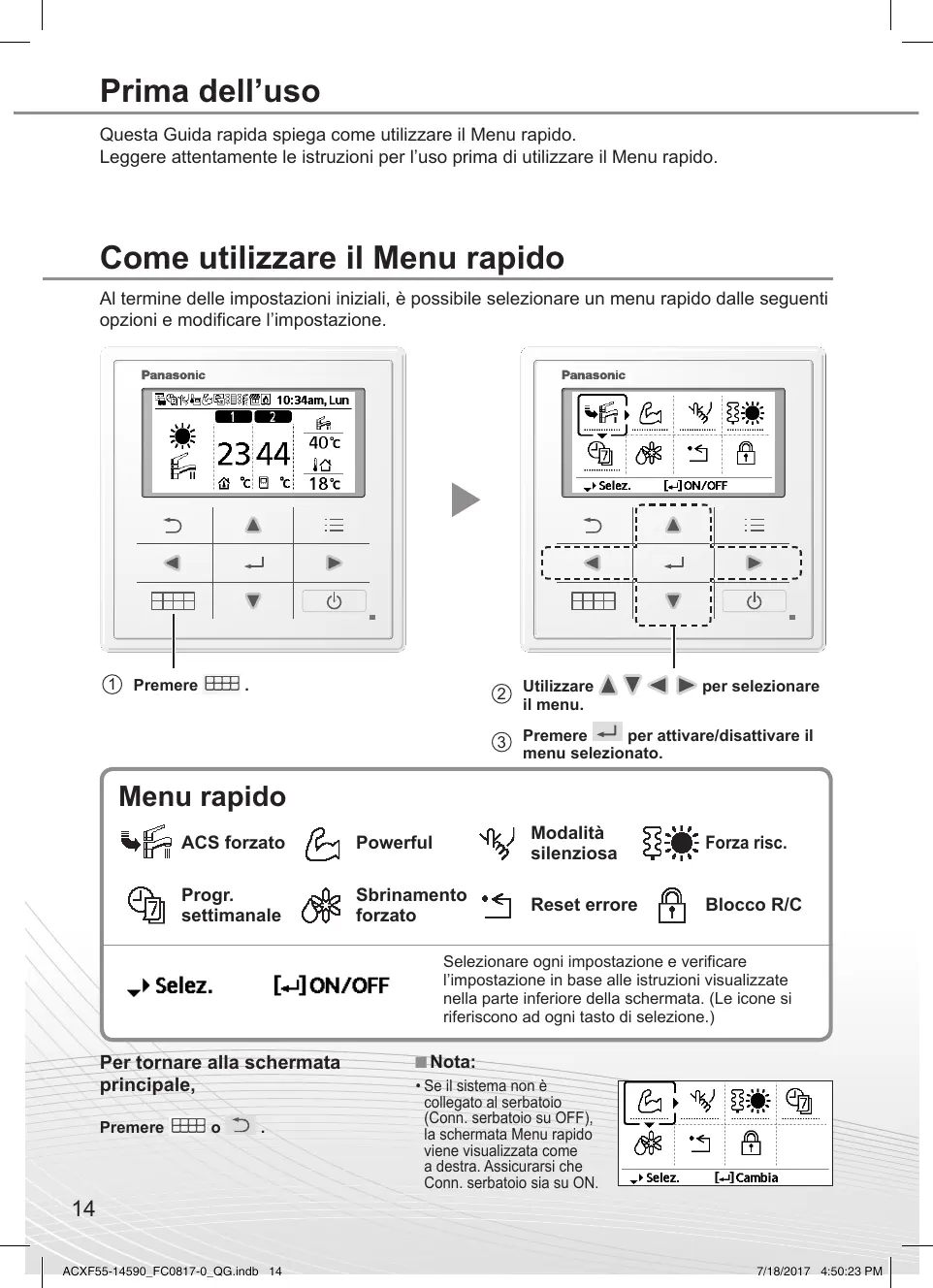

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

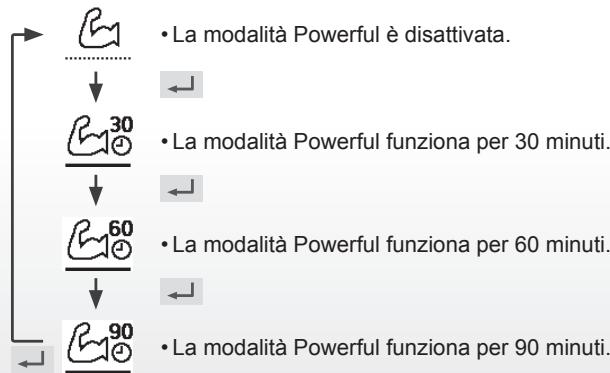

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

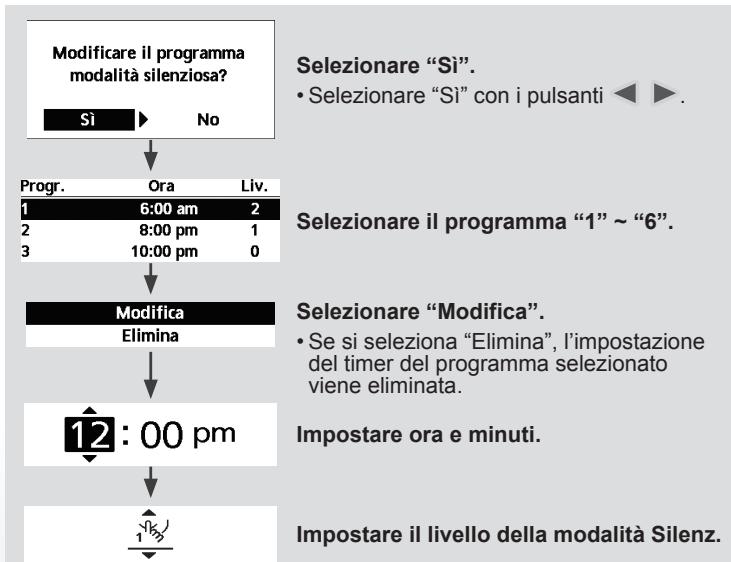

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

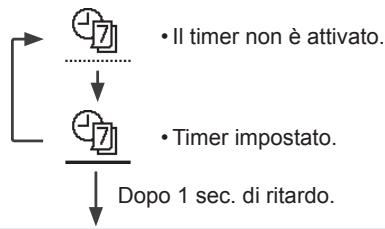

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

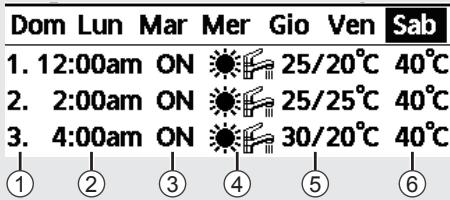

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25℃	ON	25℃

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere perconfermarelascelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare但这a modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spagne dopo 3 secondi.)
