Producttype	Lucht-water warmtepomp monobloc
Merk	Panasonic
Model	WH-MDC05H3E5
Categorie	Airconditioner / Warmtepomp
Koelmiddeltype	R32 (gebruikelijke schatting)
Voeding	230 V / 50 Hz (eenfase)
Nominaal verwarmingsvermogen	5 kW (indicatief)
Belangrijkste functies	Noodgedwongen SWW, Turbo verwarming, Stille modus, Geforceerde luchtverwarming, Wekelijkse programmering, Dwang ontdooien, Initialisatie foutcodes, Afstandsbediening vergrendelen
Aantal zones	1 of 2 zones
Type afstandsbediening	Bedraad met LCD-scherm
Snelmenu	Toegang via speciale toets voor speciale functies
Afstandsbediening vergrendelen	Via 4-cijferige PIN-code (standaard wachtwoord 0000)
Wekelijkse programmering	Tot 6 programma's per dag, tijd en temperatuur per zone instellen
Onderhoud	Periodieke reiniging van filters en controle van elektrische aansluitingen
Veiligheid	Vorstbeveiliging, automatische uitschakeling bij storing
Repareerbaarheid	Reserveonderdelen beschikbaar via erkende Panasonic service

Veelgestelde vragen - WHMDC05H3E5 PANASONIC

Hoe dwing ik de nood-SWW?

Selecteer in het snelmenu het pictogram Nood-SWW forceren. Druk op ↓ om te activeren of deactiveren. Activeer het om het sanitair water te verwarmen via het noodverwarmingsweerstand. Let op: het wordt uitgeschakeld als Verwarming forceren is geactiveerd.

Hoe activeer ik de turbo verwarming?

Selecteer in het snelmenu het pictogram Turbo verwarming. Druk op ↓ om te activeren. De krachtige modus start na 1 minuut om de ingestelde temperatuur sneller te bereiken. Het wordt automatisch uitgeschakeld bij uitschakeling.

Hoe gebruik ik de stille modus?

Selecteer in het snelmenu het pictogram Stille modus. Druk op ↓ om te activeren. De stille modus start ongeveer 1 minuut na activering. U kunt het stille niveau kiezen uit programma's 1 tot 6.

Hoe programmeer ik de wekelijkse verwarming?

Selecteer in het snelmenu Weekprogramma. Kies Ja om te wijzigen. Gebruik ▲▼ om de dag te selecteren, programmeer tot 6 slots (uur, minuut, aan/uit, modus, temperatuur per zone). Als twee slots overlappen, verschijnt er een foutmelding.

Hoe dwing ik het ontdooien?

Selecteer in het snelmenu het pictogram Ontdooien forceren. Druk op ↓ om te bevestigen. Het scherm toont 'Verzoek geaccepteerd' als de opdracht is verwerkt. Gebruik deze functie bij bevroren leidingen.

Hoe reset ik de foutcodes?

Selecteer in het snelmenu Foutcodes resetten. Druk op ↓ om te bevestigen. Zorg ervoor dat alle units zijn uitgeschakeld voordat u reset. Het scherm toont 'Verzoek geaccepteerd' als de bewerking is geslaagd.

Hoe vergrendel en ontgrendel ik de afstandsbediening?

Selecteer in het snelmenu Afstandsbediening vergrendelen. Kies Ja om te vergrendelen. Om te ontgrendelen, druk op een willekeurige toets en voer de 4-cijferige PIN-code in (standaard 0000). Bij vergeten wachtwoord, houd ▲ en ▼ 5 seconden ingedrukt op het uitschakelscherm, selecteer Reset om de code te resetten naar 0000.

Hoe reset ik het wachtwoord van de afstandsbediening?

Op het uitschakelscherm, houd ▲ en ▼ tegelijkertijd 5 seconden ingedrukt. Het scherm toont een optie Reset. Selecteer deze om het wachtwoord te resetten naar 0000. De afstandsbediening wordt ontgrendeld en het scherm gaat uit na 3 seconden.

Wat te doen bij overlappende weekprogramma's?

Bij het programmeren, als u een slot instelt dat overlapt met een ander, toont het scherm 'De ingestelde tijd overlapt'. U moet de tijden aanpassen om conflict te voorkomen. Het systeem accepteert geen overlappingen.

Hoe activeer ik de geforceerde luchtverwarming?

Selecteer in het snelmenu het pictogram Geforceerde luchtverwarming. Druk op ↓ om te activeren. De modus Verwarming forceren start na 1 minuut. Het wordt automatisch uitgeschakeld wanneer het systeem in bedrijf is, en er verschijnt een bericht 'Uitgeschakeld vanwege werking Aan'.

GEBRUIKSAANWIJZING WHMDC05H3E5 PANASONIC

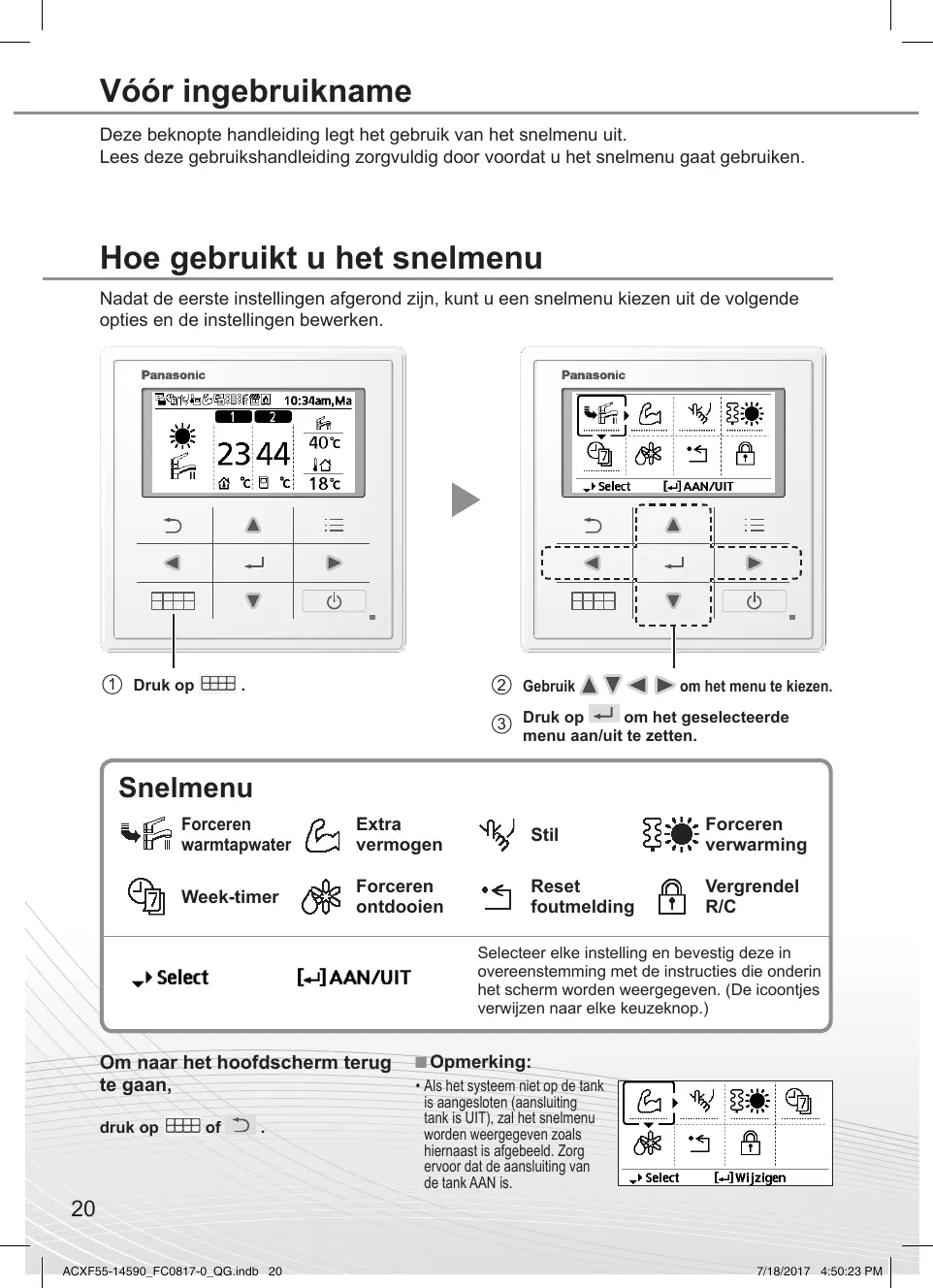

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandss

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▪ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater
Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systeme Niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in ofuit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minutes.

Opmerking:

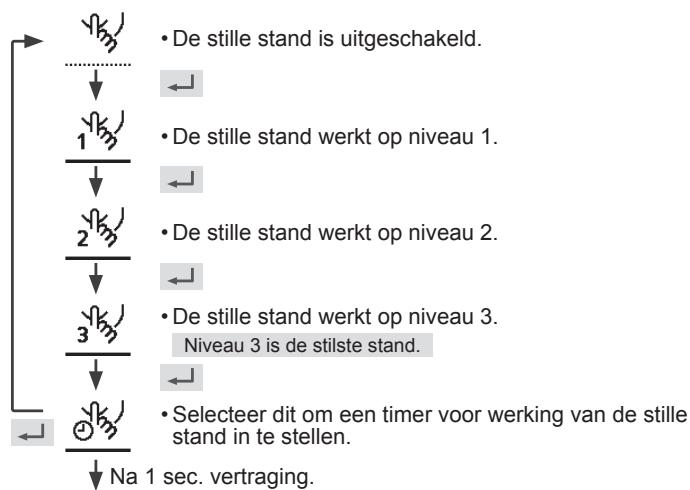

Selecteer dit icoontje voor een stille werkinq.

Druk op , om uw keuze te bevestigen.

(De stille werkung start onceveer 1 minuut nadat is ingedrukt.)

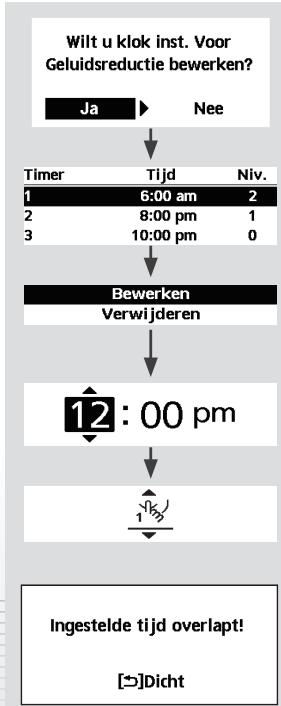

Selecteer "Ja".

• Selecteer "Ja" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Bewerken".

• Als u "Verwijden" selecteert, worden de timerinstelling van het gekozen schemgewist.

Stel de uren en minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de&tijd overlap met een ander schema worden op het scherm "Ingestelde..., tijd overlap!" weergegeven.

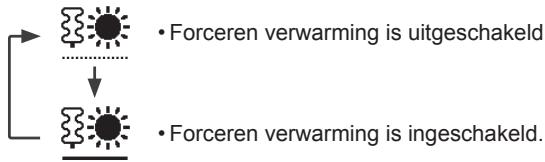

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instelleningen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[5]Dicht

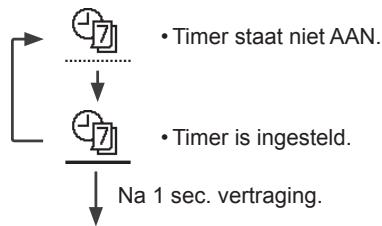

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Wilt u klok inst. van de week-timer bewerken?

Ja

Nee

Timerinstelling
Timer kopie

Alle 6 klokprogramma
zijn Niet ingesteld!
Wilt u bewaren?

Ja

Nee

Selecteer "Ja".

• Als u "Nee" selecteert, zal het scherm terugkeren maar het hoofdschem.

• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.

• Timer kopie: Selecteer om een timerinstelling te kopiaren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.
Zone1	Zone2
Aan	25°C	Aan	25°C

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleede, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
