Type	Pompe à chaleur air/eau monobloc réversible
Gamme	Panasonic Aquarea génération H
Puissance calorifique (A7/W35)	5 kW
COP (A7/W35)	5,08
Puissance calorifique (A-7/W35)	4,70 kW
COP (A-7/W35)	2,85
Puissance frigorifique (A35/W7)	4,5 kW
EER (A35/W7)	3,28
Classe énergétique	A++/A++
Température d'eau maximale	55 °C
Plage de fonctionnement extérieure	-20 °C a +43 °C
Fluide frigorigène	R410A
Alimentation électrique	230 V monophasé 50 Hz
Section câble alimentation	3 x 4 mm²
Raccordement hydraulique	R 1 1/4 pouce
Niveau sonore (a 1 m)	65 dB(A)
Dimensions L x H x P	1 283 x 865 x 320 mm
Poids	94 kg
Technologie compresseur	Inverter DC

FOIRE AUX QUESTIONS - WHMDC05H3E5 PANASONIC

Qu'est-ce que la pompe à chaleur Panasonic WH-MDC05H3E5 ?

La WH-MDC05H3E5 est une pompe à chaleur air/eau monobloc réversible de la gamme Aquarea génération H, d'une puissance de 5 kW. Elle assure le chauffage et le rafraîchissement d'un logement en extrayant les calories de l'air extérieur. Toute la technologie frigorigène est intégrée dans le seul bloc extérieur, sans unité intérieure séparée.

Jusqu'à quelle température extérieure cette PAC fonctionne-t-elle ?

L'appareil est conçu pour fonctionner jusqu'à -20 °C de température extérieure. En dessous de cette limite, une résistance d'appoint électrique intégrée prend le relais pour assurer le chauffage.

Quelle température d'eau peut-elle produire en sortie ?

La WH-MDC05H3E5 peut chauffer l'eau jusqu'à 55 °C en sortie. Cette valeur est atteinte avec l'appoint électrique si nécessaire. En mode PAC seul à +7 °C extérieur, elle délivre 5 kW avec un COP de 5,08 pour une eau à 35 °C.

Cette pompe à chaleur est-elle compatible avec un plancher chauffant basse température ?

Oui, c'est même son usage optimal. Un plancher chauffant basse température (eau à 35 °C) permet d'atteindre le COP maximal de 5,08 et de minimiser la consommation électrique. Elle est aussi compatible avec des radiateurs basse température ou un ballon d'eau chaude sanitaire.

Quelles sont les exigences électriques d'installation ?

L'appareil fonctionne en monophasé 230 V. Il nécessite un câble d'alimentation de 3 × 4 mm² et un disjoncteur différentiel de 30 A pour l'unité principale, plus 30 A supplémentaires pour la résistance d'appoint. Faites appel à un électricien qualifié pour le raccordement.

Quel fluide frigorigène est utilisé ?

La WH-MDC05H3E5 utilise le fluide frigorigène R410A. Ce fluide ne contient pas de chlore et a un potentiel de destruction de l'ozone (ODP) nul. Toute intervention sur le circuit frigorigène doit être confiée à un technicien certifié.

Comment fonctionne le mode refroidissement ?

En mode rafraîchissement, l'appareil inverse le cycle thermodynamique et refroidit l'eau du circuit hydraulique. La puissance de refroidissement est de 4,5 kW avec un EER de 3,28 (eau à 7 °C, air à 35 °C). Ce mode est idéal pour rafraîchir un plancher chauffant/rafraîchissant.

Quel est le niveau sonore de l'unité extérieure ?

Le niveau de pression sonore est de 65 dB(A) mesuré à 1 mètre de l'appareil. Il est recommandé de ne pas installer l'unité directement sous une fenêtre de chambre et de respecter les distances minimales par rapport aux limites de propriété indiquées dans le manuel d'installation.

Que faire si la pompe à chaleur ne chauffe plus suffisamment ?

Vérifiez d'abord que les grilles de l'unité extérieure ne sont pas obstruées (neige, feuilles, glace). Contrôlez la pression du circuit hydraulique (doit être entre 1 et 2 bars) et purgez si nécessaire. Si le défaut persiste, un code d'erreur s'affiche sur le contrôleur : notez-le et contactez un technicien agréé Panasonic.

Quelle maintenance faut-il prévoir pour la WH-MDC05H3E5 ?

Un entretien annuel par un professionnel RGE est recommandé : contrôle du circuit frigorigène, vérification de la pression hydraulique, nettoyage de l'échangeur et test des sécurités. Le filtre de l'installation côté eau doit être vérifié et nettoyé tous les 6 mois pour éviter l'encrassement.

Peut-on connecter la PAC à un ballon d'eau chaude sanitaire ?

Oui, la WH-MDC05H3E5 peut être couplée à un ballon thermodynamique ou à un ballon avec résistance d'appoint. Panasonic propose des kits dédiés (PAW-DHWKIT) pour intégrer la production d'eau chaude sanitaire dans le même circuit hydraulique, gérés par le contrôleur CZ-TAW1 en option.

Quelles sont les dimensions et le poids de l'unité extérieure ?

L'unité mesure 1 283 mm de large, 865 mm de haut et 320 mm de profondeur. Son poids est de 94 kg. Prévoyez une dalle ou support suffisamment solide et un accès dégagé de 500 mm minimum sur les côtés de maintenance pour faciliter l'entretien.

MODE D'EMPLOI WHMDC05H3E5 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

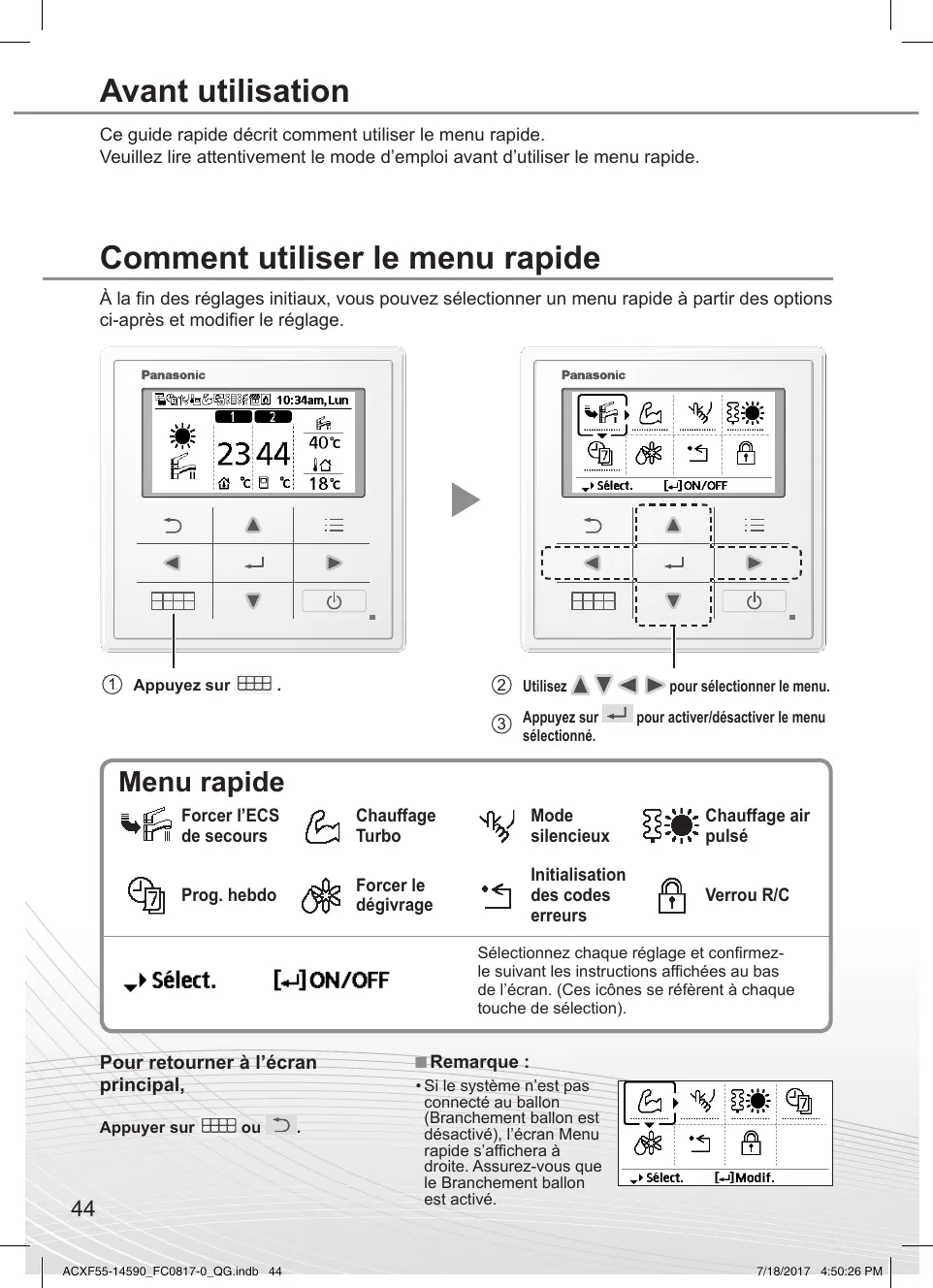

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

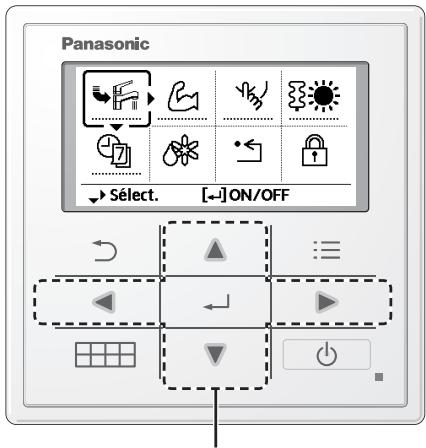

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Chauffage air pulsé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Select.

ON/OFF

Sélectionnez le réglage et confirmez suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

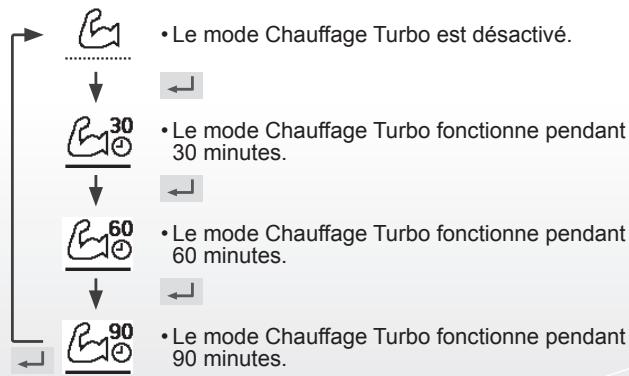

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre après 1 minute après avoir été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

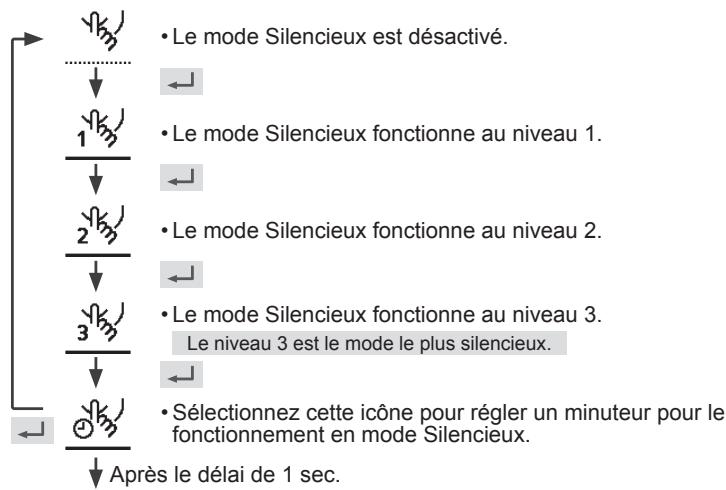

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

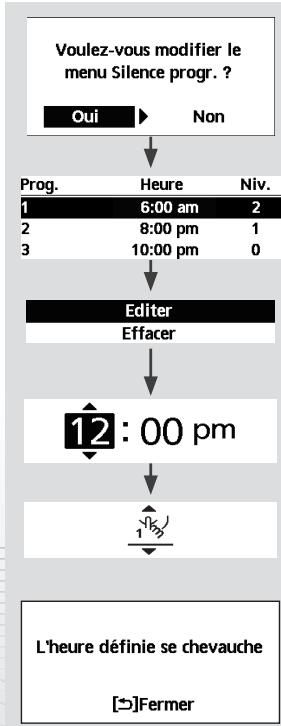

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre après 1 minute après que ce soit été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[5]Fermer

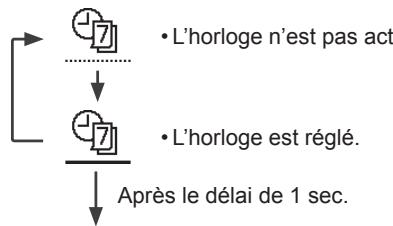

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

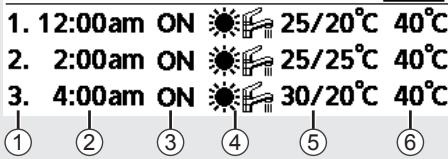

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'horloge est désactivée lorsque ForcerChauffage de secours ou Contactété/hiver est activé. Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
