Ürün Tipi	Monoblok hava-su ısı pompası
Marka	Panasonic
Model	WH-MDC05H3E5
Kategori	Klima / Isı pompası
Soğutucu tipi	R32 (yaygın tahmin)
Elektrik beslemesi	230 V / 50 Hz (tek fazlı)
Nominal ısıtma gücü	5 kW (gösterge)
Anahtar fonksiyonlar	Zorlamalı Kullanım Sıcak Suyu, Turbo Isıtma, Sessiz Mod, Sirkülasyonlu Isıtma, Haftalık Programlama, Zorlamalı Defrost, Hata kodlarını sıfırlama, Uzaktan kumanda kilidi
Bölge sayısı	1 veya 2 bölge
Kumanda tipi	LCD ekranlı kablolu
Hızlı menü	Özel fonksiyonlara erişmek için özel tuş
Kumanda kilidi	4 haneli PIN kodu (varsayılan şifre 0000)
Haftalık programlama	Günde 6 programa kadar, her bölge için saat ve sıcaklık ayarı
Bakım	Periyodik filtre temizliği ve elektrik bağlantılarının kontrolü
Güvenlik	Donma koruması, arıza durumunda otomatik duruş
Onarılabilirlik	Panasonic yetkili servisi aracılığıyla yedek parçalar mevcuttur

Sık sorulan sorular - WHMDC05H3E5 PANASONIC

Acil Kullanım Sıcak Suyunu zorlamak nasıl yapılır?

Hızlı menüde Acil Kullanım Sıcak Suyunu Zorla simgesini seçin. Etkinleştirmek veya devre dışı bırakmak için ↓ tuşuna basın. Kullanım sıcak suyunu yedek dirençle ısıtmak için etkinleştirin. Not: Isıtmayı Zorla etkinleştirilmişse devre dışı kalır.

Turbo ısıtma nasıl etkinleştirilir?

Hızlı menüde Turbo Isıtma simgesini seçin. Etkinleştirmek için ↓ tuşuna basın. Güçlü mod, sıcaklık set noktasına daha hızlı ulaşmak için 1 dakika sonra başlar. Çalışma durdurulursa otomatik olarak devre dışı kalır.

Sessiz mod nasıl kullanılır?

Hızlı menüde Sessiz Mod simgesini seçin. Etkinleştirmek için ↓ tuşuna basın. Sessiz mod, etkinleştirmeden yaklaşık 1 dakika sonra başlar. 1'den 6'ya kadar programlar arasından sessizlik seviyesini seçebilirsiniz.

Haftalık ısıtma programı nasıl yapılır?

Hızlı menüde Haftalık Prog. seçeneğini belirleyin. Değiştirmek için Evet seçeneğini seçin. Günü seçmek için ▲▼ tuşlarını kullanın, ardından 6 adede kadar zaman dilimi (saat, dakika, açık/kapalı, mod, bölge başına sıcaklık) programlayın. İki program çakışırsa bir hata mesajı görüntülenir.

Defrost nasıl zorlanır?

Hızlı menüde Defrostu Zorla simgesini seçin. Onaylamak için ↓ tuşuna basın. Komut kabul edilirse ekranda 'Talep kabul edildi' görüntülenir. Donmuş borular durumunda bu işlevi kullanın.

Hata kodları nasıl sıfırlanır?

Hızlı menüde Hata Kodlarını Sıfırlama seçeneğini seçin. Onaylamak için ↓ tuşuna basın. Sıfırlamayı başlatmadan önce tüm ünitelerin durdurulduğundan emin olun. İşlem başarılı olduğunda ekranda 'Talep kabul edildi' görüntülenir.

Kumanda nasıl kilitlenir ve kilit açılır?

Hızlı menüde Kumanda Kilidi'ni seçin. Kilitlemek için Evet'i seçin. Kilidi açmak için herhangi bir tuşa basın, ardından 4 haneli PIN kodunu girin (varsayılan 0000). Şifre unutulursa, durdurma ekranında ▲ ve ▼ tuşlarını 5 saniye basılı tutun, ardından kodu 0000'a sıfırlamak için Sıfırla'yı seçin.

Kumanda şifresi nasıl sıfırlanır?

Çalışma durdurma ekranında ▲ ve ▼ aynı anda 5 saniye basılı tutun. Ekranda Sıfırla seçeneği görüntülenir. Şifreyi 0000 olarak sıfırlamak için bu seçeneği seçin. Kumanda kilidi açılır ve 3 saniye sonra ekran kapanır.

Haftalık programlamalar çakışırsa ne yapmalı?

Programlama sırasında başka bir zaman dilimiyle çakışan bir zaman dilimi belirlerseniz, ekranda 'Ayarlanan saat çakışıyor' görüntülenir. Herhangi bir çakışmayı önlemek için saatleri değiştirmelisiniz. Sistem çakışmaları kabul etmez.

Sirkülasyonlu ısıtma nasıl etkinleştirilir?

Hızlı menüde Sirkülasyonlu Isıtma simgesini seçin. Etkinleştirmek için ↓ tuşuna basın. Isıtmayı Zorla modu 1 dakika sonra başlar. Sistem çalışırken otomatik olarak devre dışı kalır ve 'Çalışma durumu nedeniyle devre dışı' mesajı görüntülenir.

KULLANIM KILAVUZU WHMDC05H3E5 PANASONIC

Bu Hizl Kilavuzda Hizl Menunun{nasi kullanilacaigi aciklanmaktadir. Lutfen Hizl Menuyu kullanmadan once Kullanim Talimatarini iyice okuyun.

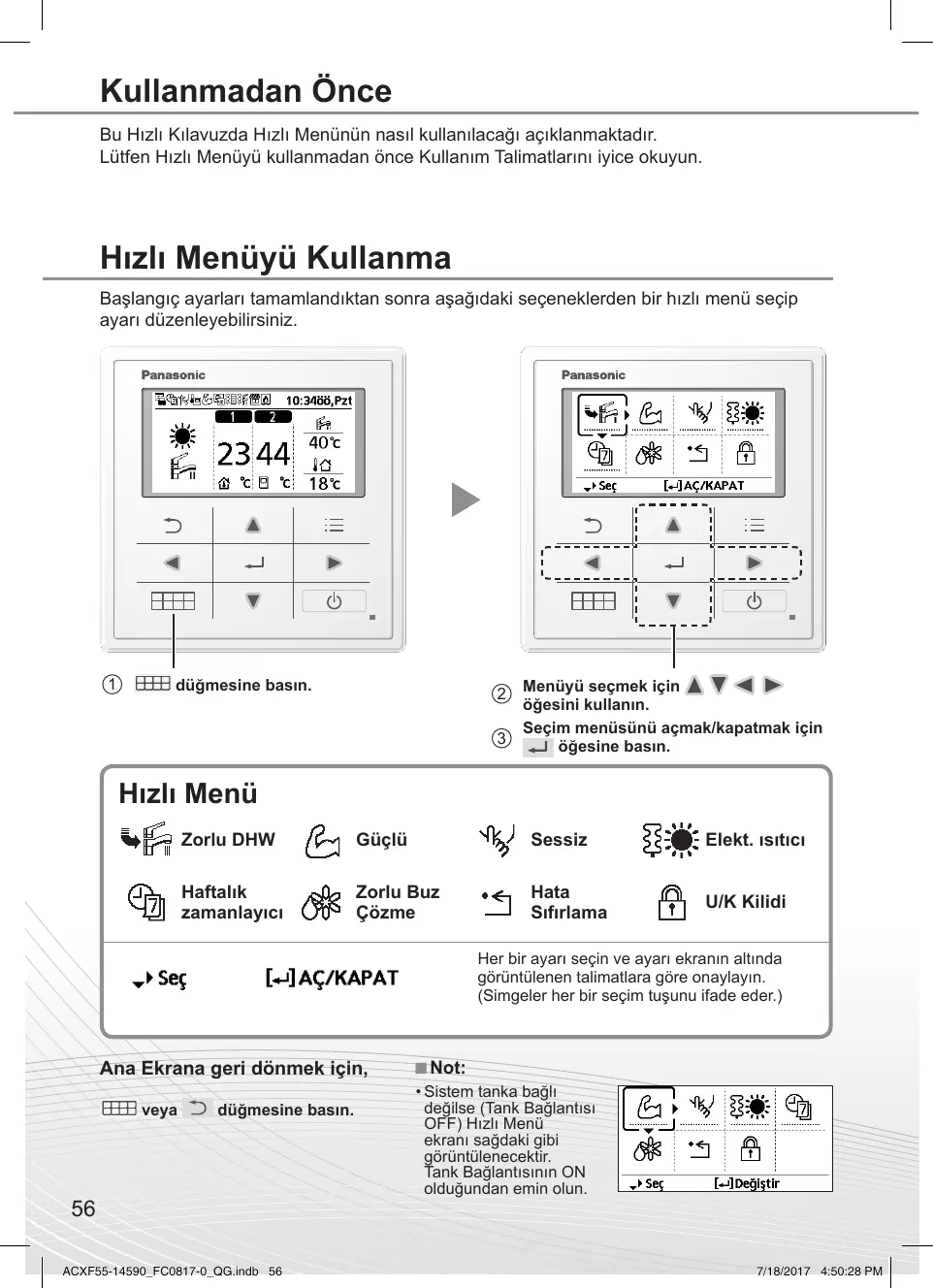

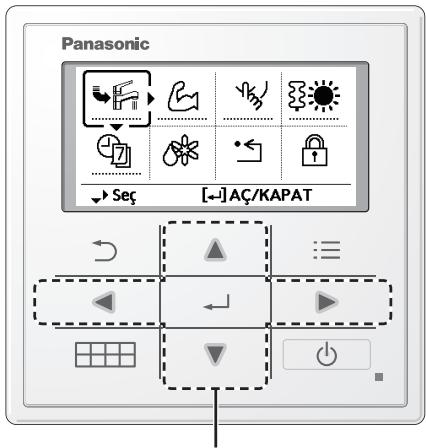

Hizli Menüyü Kullanma

Baslangic ayarları tamamlandıktan sonra asağidaki seçeneklerden bir hizl这段时间 arep ayari duzenleyebilirsiniz.

①
duğmesine basin.

(2)

Menüyü seçmek icin ögesini kullanin.

(3)

Secim menusunu acmak/kapatmak icin
←Ögesine basin.

Hizli Menu

Zorlu DHW

Güçlü

Sessiz

Elekt. Istici

Haftalik zamanlayici

Zorlu Buz
Çözme

Hata Sifirlama

U/K Kilidi

Her bir ayari secin ve ayari ekranin.altinda görtütulennen talimatlara gore onaylayin. (Simgeler her bir seçim tusunu ifade eder.)

Ana Ekrana geri donmek icin,

veya

duğmesine basin.

Not:

Sistem tanka bagligi degilse (Tank Baiglantisi OFF) Hizli Menu ekranı sağdaki gibi görtunjülencektir. Tank BaiglantisinIN oldugundan emin olun.

Calisma simgesiyle ilgili notlar

Örnek:

• Calisma simgesi “……” = KAPALI ile gosterilir

• Calisma simgesi “——” = AÇİK ile gosterilir

Zorlu DHW

Tank DHW'yi açmak veya kapatmak icin bu simgeyi seksin.

Seciminizi onaylamak icin dugmesine basin.

-Zorlu DHW açilir.

Zorlu DHW kapatilir.

Not:

Zorlu Isitici acildiginda Zorlu DHW devre di birakilir.
Zorlu DHW kapatildigianda calisma ve mod onceki belige alinan duruma geri donmelidir.

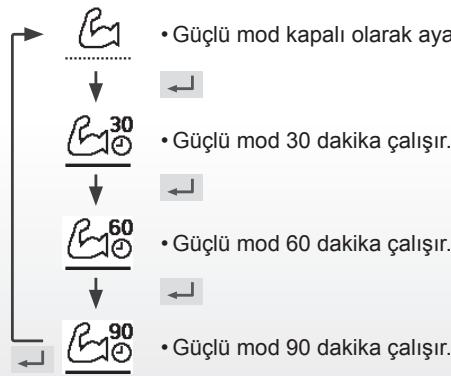

Güçlü

Isitma/sogutma sistemi dinu guciu sekilde calistirmak icin bu simgeyi secin.

Seciminizi onaylamak icin dugmesine basin.

(Güçlü calisma ← ögesine basildiktan yaklaşık 1 dakika sonra baslıtlir.)

Not:

• Calisma OFF yapildigianda guçlü mod devre disi birakilir.

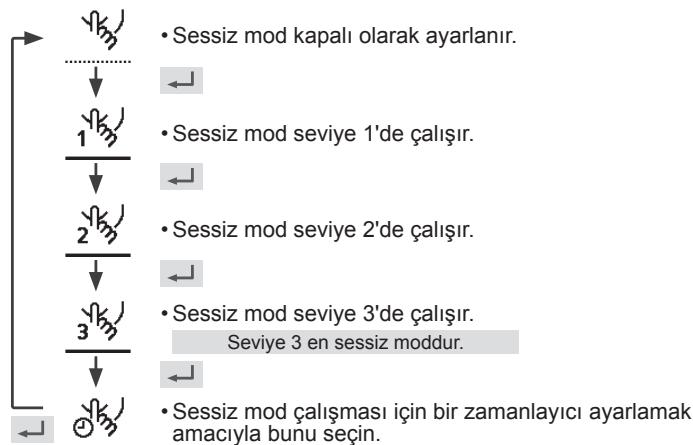

Sessiz

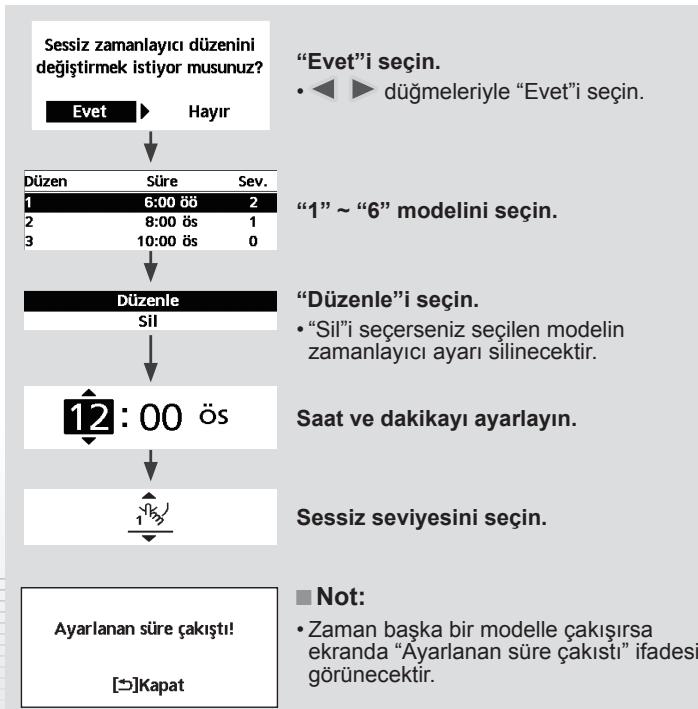

Sessiz ordeal calistirmak iin bu simgeyi secin.

Seciminizi onaylamak icin dugmesine basin.

(Sessiz calisma ögesine basildiktan yaklaşik 1 dakika sonra baslatilir.)

1 saniye gecikmeden sonra.

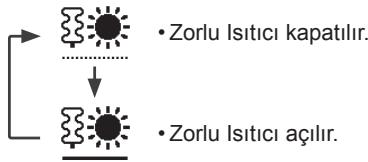

Elekt. Isitici

Isticiyi acilmaya zorlamak icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Zorlu isitici modu ögesine basildiktan yaklaşık 1 dakika sonra baslatilir.)

Not:

Cebri Isitici, calisma acik oldugunda.
devre di sbirakilir ve "Islem ACIk
oldugundan devre di sbirakildi!"
goruntulenir.

Islam ACIK oldugundan
devre dişi birakldi!

[Kapat]

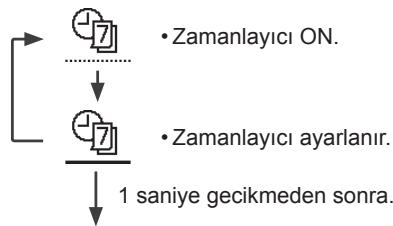

Haftalık zamanlayıci

Önceden ayarlanmş Haftalık Zamanlayıci silmek (iptal etmek) veya要考虑ilmek ilen bu simgeyi seksin.

Seciminizi onaylamak icin dugmesine basin.

Haftalik zamanlayiciyi duzenlemek istiyor musunuz?

Eyet

Hayir

Zamanlayici ayari

Zamanlayiciyi kopyala

6duzenin hepi ayarlanmadi! Duizenlemek istiyor musunuz?

Evet

Hayir

Paz Pzt Sal Car Per Cum Cts

1. 12:00ös AC 25/20°C 40°C
2. 2:00bs AC 25/25°C 40°C
3. 4:00bs AC 30/20°C 40°C

1 2 3 4 5 6

"Evet"i secin.

-HayirI seçenersiz ekran Ana Ekrana geri dönecektr.

Zamanlayi ci ayari: Haftalik Zamanlayiciyi duzenlemek icin Zamanlayi ci ayarini seci.
Zamanlayiciyikopyala:Bir zamanlayici ayarini kopyalamak icin segin.

[Zamanlayici ayari ortegi]

duğmeleriyle duzenlemek istediginiz güneri��in.

Tüm 6 model önceden ayarlanirsa bu ekran güntulenecekbir.

④ Calisma modunu secin.

① “1”~“6” modelini secin.
② Zamanlayici saat ve dakikasini ayarlayin.
③ Zamanlayici,—çin ON/OFF,—çin.

yle modu segin.

⑤ Bölge 1 ve 2—in sicutgli ayarlayin (sistemiz 2 Bölgeli ayara sahipse).

Cumartesi: Düzen 1: Sic. Ayarla

Bölg1		Bölg2
A°	25°C	A°	25°C

⑥ Tank sicutligin ayarlayin.

Not:

Zorlu Isitici acildiginda vya Isitma-Sogutma anahtari etkinlestirildiginde zamanlayici devre di birakilir.
Haftalik Zamanlayiciy 2 bolgede onceden ayarladysaniz ayni prosedurBolge 2 icin yinelemeniz gerekir.

Donmus borularin buzunuoczmek icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

Talep kabul edildi!

[Kapat]

Zorlu Buz Çözme

Hata olustugunda onceki ayarli geri yuklemek icin secin.

Seciminizi onaylamak icin 一 dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

Talep kabul edildi!

[Kapat

• Tüm sistemi,onceki ayarlara geri dondüren bu modu seçmeden once tüm üntelerin kapatildından emin olun.

Hata Sifirlama

Uzaktan Kumandayi kilitlemek icinSECTION.

Seciminizi onaylamak icin dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

"Evet"i增長. (Ana Ekran kilitlenecekir.)

"Hayir" seçilirse ekran Ana Ekrana geri-donecekir.

U/K Kilidi

Uzaktan Kumanda kilidini acmak icin Herhangi bir tuşa basin.

(Mod kabul edildiğinde aşaqidaki ekran:gürntlenucektir.)

Herhangi bir 4 haneli sayi girin (sayiogruya sa ekran kilidi aciIacaktir).

Unutulan parolayi sifirlamak icin (calisma OFF ekrani alto) ve duqmelerine 5 sanye boyunca basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

"Sifirla"i segin.

(Ekran 3 saniye sonra kapanacaktir.)

Färe användning

I denna snabbguide forklaras hur du anvander snabbmenyn.

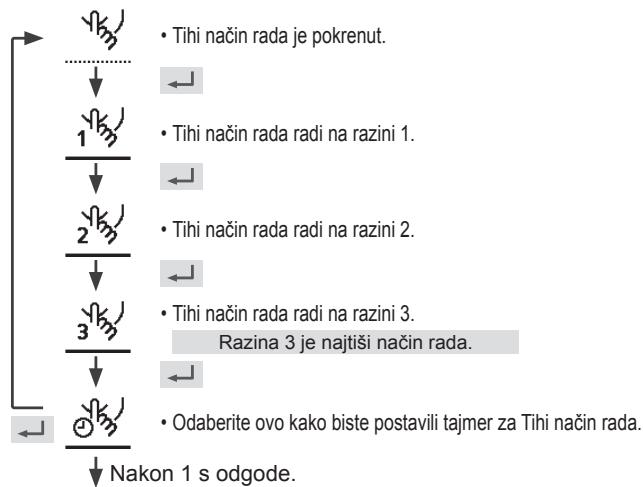

Za tihi rad odaberite ovu ikonu.

Za potvrdu odabira pritsnite

(Thi rad počinje približno 1 minut nakon pritiska na ←.)

Odaberite aktivirati ukljucivanje Grijaca.

Za potvrdu odabira pritsnite

(Način rada Aktiviraj grijac počinje približno 1 minut nakon pritiska na ←.)

Aktivraj grijac je iskjuco.
Aktivraj grijac je ukljuco.

Napomena:

• Aktiviraj grijač je onemoguceno kad god je rad večukljćen i bit ce prikazano «Onemoguceno jer je ukljćen rad!«.

Onemoguceno jer jeukljuen rad!

[B]Zatvori

Tjedni vrem.
Prog.

Za brisanje (poništavanje) ili promjenu podešenog T Jednog tajmera odaberite ovu ikonu.

Za potvrdu odabira pritisnite

Tajmer nijE UKLJUcEN.
