KÄYTTÖOHJE Secacam 7 ZEISS

FI ZEISS Secacam 7 | Käyttöohje 145

1. Pakkauksen sisältö 146
2. ZEISS Secacam 7 -riistakamerasi 146
3. Kameran valmistelu 148

3.1 Kameran avaaminen ja sulkeminen 148
3.2 Paristojen asettaminen paikoilleen 148
3.3 Muistikortin asettaminen paikalleen 149
3.4 Antennin asennus 151
3.5 SIM-kortin asettaminen paikalleen 151

1. Käyttöönotto 151

4.1 Kytkimen asennot 151
4.2 Asetusten muuttaminen 152

1. Valikko 152

5.1 Kuvaustila (kuva/video/kuva+video) 152
5.2 Kuvakoko SD 153
5.3 Kuva/laukaisu 153
5.4 Videoresoluutio 154
5.5 Videon pituus 154
5.6 Herkkvys 154
5.7 Salamatila 154
5.8 Ajastin 154
5.9 Aikaviive 155
5.10 Kuvanottotauko 155
5.11 Mobiiliverkko 155
5.12 Mobiilikuvakoko 155
5.13 Lähetykset/t 156
5.14 Sijaintitiedot 156
5.15 Paristot/ladattavat paristot 156
5.16 Päivämäärä/aika 156
5.17 Kieli 156
5.18 Kuvan nimi 156
5.19 Kameran PIN 156
5.20 SD-korvaus 157
5.21 Tehdasasetukset 157
5.22 Lähetä koekuva 157
5.23 Ohjelmistoversio 157
5.24 Ohjelm. päivitys 157

1. ZEISS Secacam -sovellus ja -sivusto 158

6.1 Lähetystauko 158
6.2 Saldon lisääminen 158

1. Verkon skannaus 159
2. Koetalennuksen käynnistäminen manuaalisesti 159

3. Tallenteiden valvonta 159

4. Kiinnitys 160

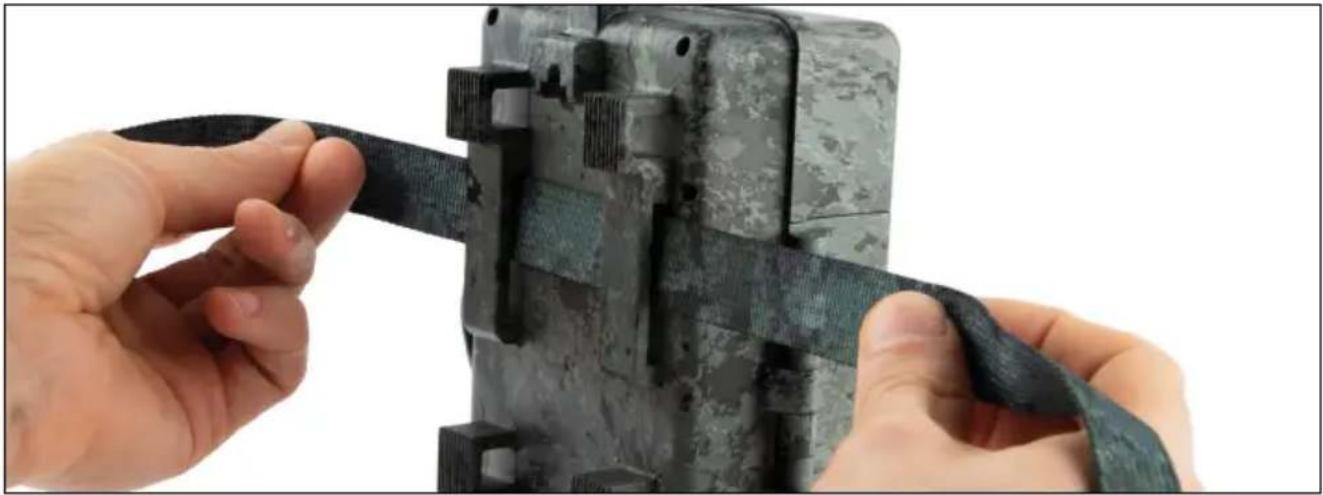

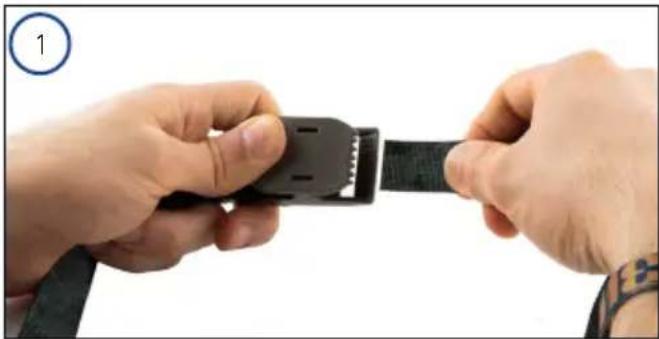

10.1 Kiinnitys hihnalla 160

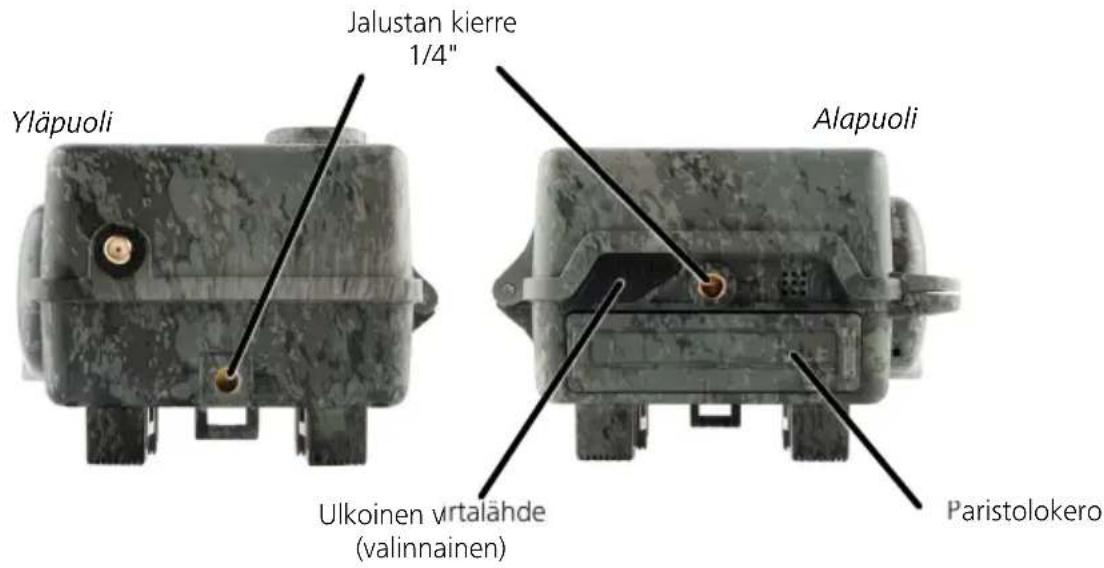

10.2 Kiinnitys jalustalla/puukiinnikkeellä 161

1. Tekniset tiedot 161
2. Yhdistäminen tietokoneeseen 162
3. Ulkoinen virtalähde 162
4. Hoito 162
5. Asiakaspalvelu ja takuu 163

FI ZEISS Secacam 7 | Käyttöohje

Onnittelut ZEISS Secacam 7 -riistakameran hankinnasta

Hyvä asiakas,

kiitos, että valitsit yhden ZEISS Secacam -laatutuotteistamme!

Lue kaikki ohjeet huolellisesti ja tarkasti. Kiinnitä erityistä huomiota kaikkiin turvallisuusohjeisiin. Laitteella on kahden vuoden takuu. Jos kamera on viallinen, tarvitset ostokuittisi.

Huomautus: Poista tarvittaessa suojakalvo kameran näytöstä vetämällä se irti ulkonevasta kielekkeestä.

Saatat tarvita tähän hieman voimaa. Muista poistaa katkaisinnauha paristolokerosta käyttääksesi kameraa.

VARO!

Pidä muovikalvot ja -pussit poissa vauvojen ja pienten lasten ulottuvilta! Niihin liittyy tukehtumisvaara.

VAROITUS!

Huomioi oheiset turvallisuusohjeet ja lakitiedot, jotka löytyvät myös osoitteesta:

1. Pakkauksen sisältö

Pura kamera varovasti pakkauksesta ja tarkista, että kaikki seuraavat osat ovat mukana:

■ ZEISS Secacam 7
■ Mobiiliverkkoantenni
■ Kiinnityshihna
■ USB-johto
■ Pikaohjeet henkilökohtaisella aktivointikoodilla
■ Käyttöohje
■ SIM-kortti (valmiiksi asetettu)
■ 32 Gt:n muistikortti (valmiiksi asetettu)
■ 8 paristoa, tyyppi LR6 (AA) Mignon (valmiiksi asetettu)

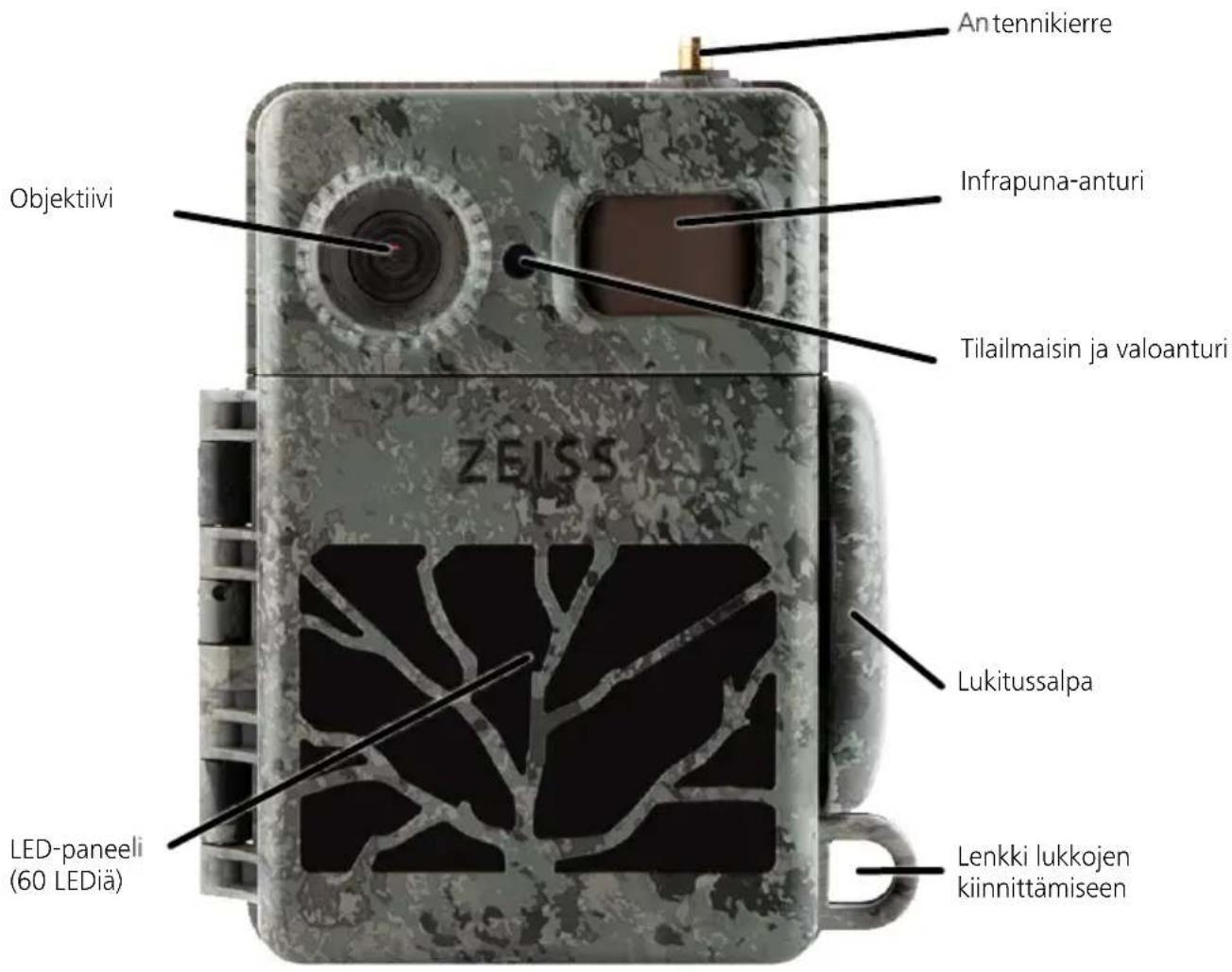

Antennikierre Infrapuna-anturi Tilailmaisin ja valoanturi Objektiivi ZEISS Lukitussalpa LED-paneeli (60 LEDiä) Lenkki lukkojen kiinnittämiseen

2. ZEISS Secacam 7 -riistakamerasi

Objektiivi: ZEISS Secacam 7 käyttää objektiivia, jonka kuvakulma on 60°. Näin voit pitää piha-alueita tai ruokintapaikkoja optimaalisesti silmällä.

ON-/SETUP-/OFF-kytkin: Kamera on heti käyttövalmis, koska olemme jo laittaneet paristot, muistikortin ja SIM-kortin paikoilleen puolestasi. Kun kytkin on "ON"-asennossa, ZEISS Secacam on viritetty ja punainen vilkkuva tilailmaisin sammuu. Näyttö käynnistyy, kun kytkin asetetaan "SETUP"-asentoon.

Valoanturi: Mittaa valon voimakkuutta. Valon voimakkuustaso määrittää sen, ottaako kamera värikuvia (päivänvalo), mustavalkokuvia ilman salamaa (hämärä) vai mustavalkokuvia salamalla (yö).

EJECT (paristojen irrotus): EJECT-painikkeen painaminen avaa paristolokeron.

Infrapuna-anturi: Ns. passiivinen infrapuna-anturi (PIR) rekisteröi liikkuvat lämmönlähteet ja laukaisee kameran. Anturin herkkyyttä voidaan säätää kolmella tasolla valikon kautta.

Tilailmaisin: Palaa punaisena: näyttö kytketty päälle. Vilkkuu punaisena (enintään 10 sekuntia): kun valo sammuu, kamera on valmis ottamaan kuvia.

LCD-värinäyttö: Kytkimen asettaminen "SETUP"-asentoon käynnistää näytön. Nyt voit tarkistaa kuvan yksityiskohdat, katsella tallenteita tai tehdä valikkoasetuksia painamalla MENU-painiketta.

MENU-painike: Kun näyttö on kytketty päälle, MENU-painike avaa kameravalikon.

PLAY-painike: Kun näyttö on päällä, toistotila aktivoidaan PLAY-painikkeella.

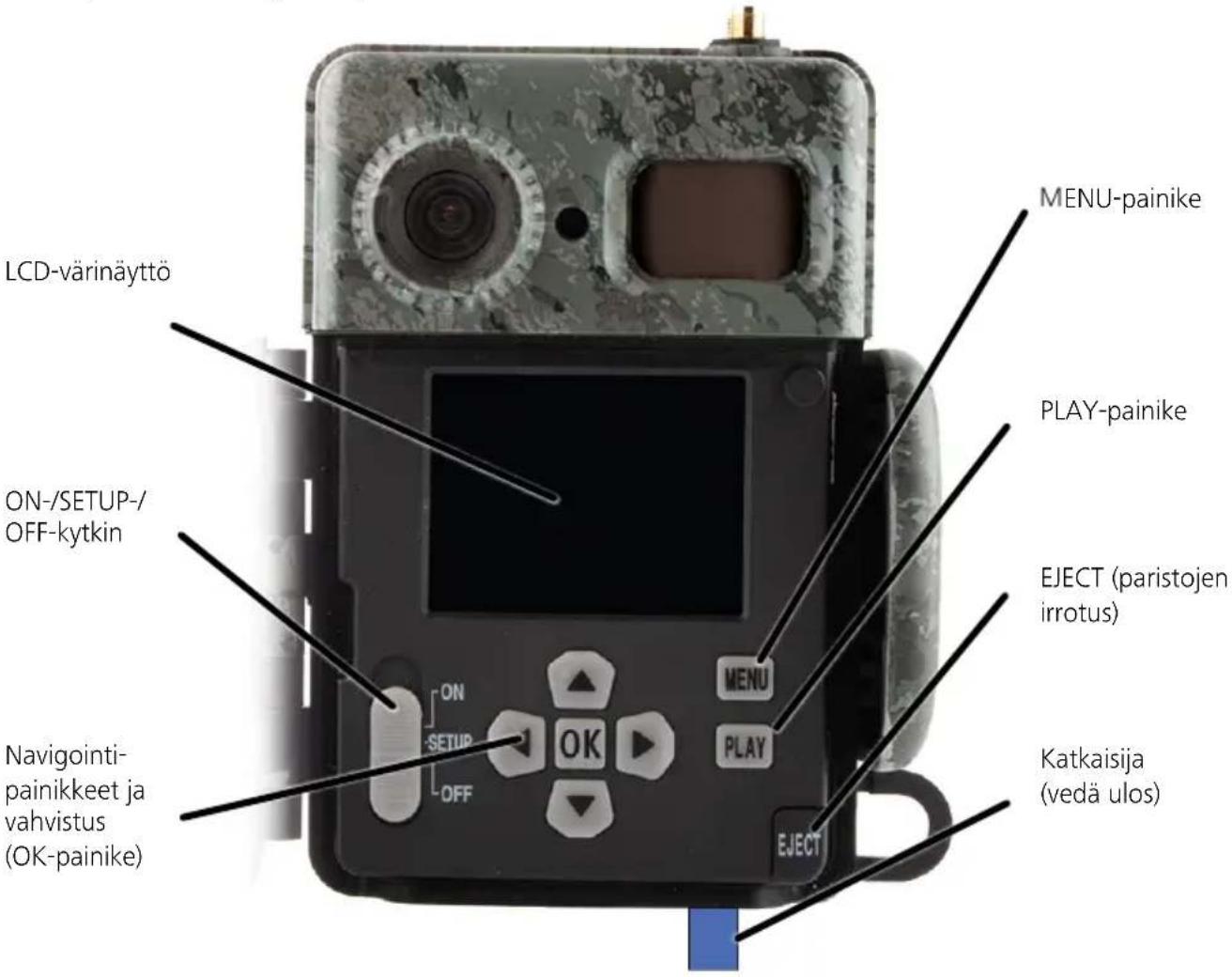

LCD-värinäyttö ON-/SETUP-/OFF-kytkin Navigointi-painikkeet ja vahvistus (OK-painike) MENU-painike PLAY-painike EJECT (paristojen irrotus) MENU SETUP OK PLAY EJECT Katkaisija (vedä ulos)

3. Kameran valmistelu

HUOMIO!

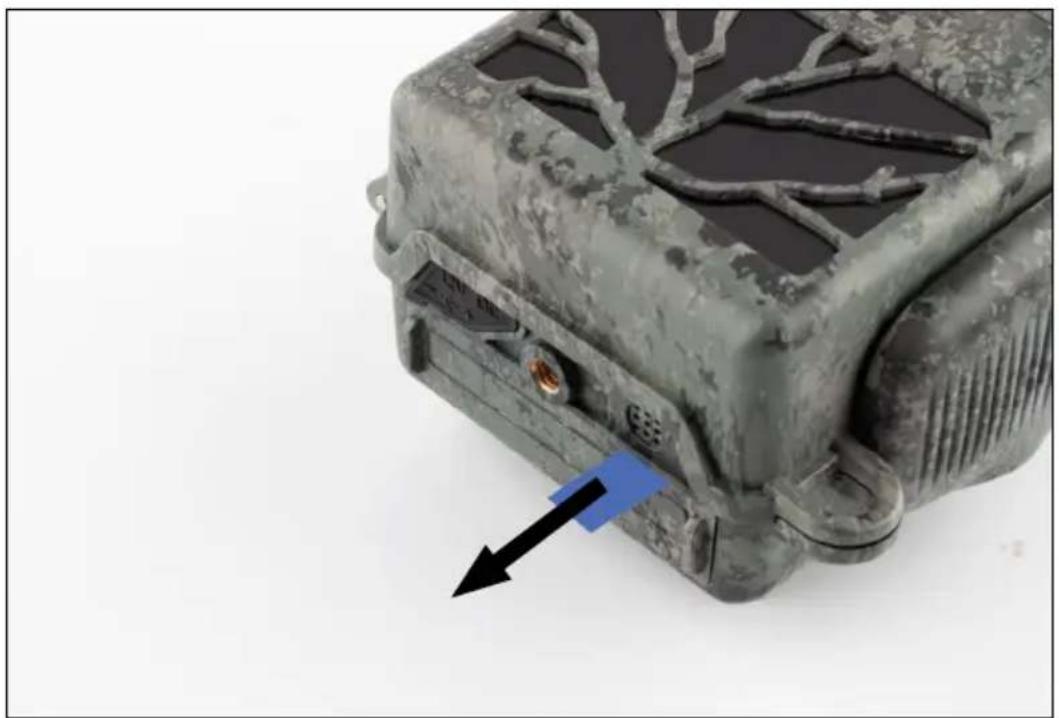

Vedä katkaisinnauha ulos paristolokerosta. Tämä saattaa vaatia voimaa. Vasta sitten kameran virtalähde aktivoituu ja kamera voidaan ottaa käyttöön.

3.1 Kameran avaaminen ja sulkeminen

Avaaminen: Vapauta kameran oikealla puolella oleva lukitussalpa. Tartu lukituksen takaosaan kahdella sormella ja vedä sitä poispäin kamerasta, kunnes lukitus ponnahtaa auki.

Sulkeminen: Sulje kamera ja aseta lukitussalpa molempiin sivukoukkuihin. Työnnä sitten lukitussalpaa taaksepäin.

3.2 Paristojen asettaminen paikoilleen

HUOMIO!

Kameran on oltava pois päältä, kun paristot asetetaan paikoilleen! Käytä vain joko tavallisia tai ladattavia paristoja, älä molempia sekaisin. Kun otat mustia yökuvia, vaihda kaikki paristot täyteen ladattuihin paristoihin.

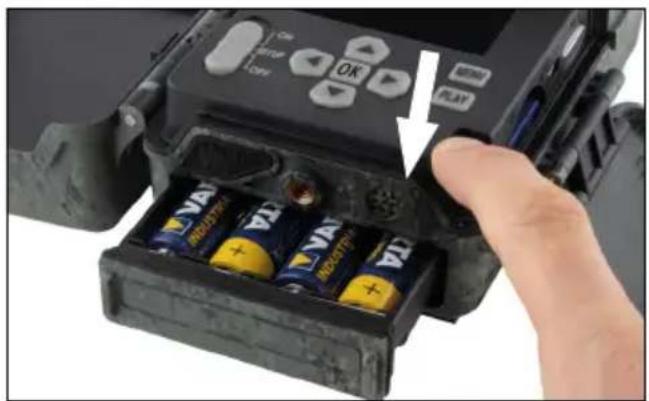

Paristolokero: Avaa kamera. Paina EJECT-painiketta oikeassa alakulmassa. Paristolokero on nyt noin 2 cm verran ulkona kameran pohjasta. Mekanismi estää sitä putoamasta. Irrota lokero kokonaan vetämällä sitä suoraan alaspäin hieman voimalla.

Kun asetat kahdeksan täyteen ladattua paristoa paikoilleen, kiinnitä huomiota oikeaan napaisuuteen. Tämä on merkitty paristolokeroon. Työnnä paristolokero kokonaan takaisin kameraan, kunnes se napsahtaa paikalleen.

3.3 Muistikortin asettaminen paikalleen

ZEISS Secacam tallentaa valokuvat ja videot tavallisille SD- tai SDHC-muistikorteille (taattu jopa 32 Gt); ei microSD-kortteja.

HUOMIO!

Tallentaminen on mahdollista vain, kun muistikortti on asetettu paikalleen.

SIM-kortti

USB-portti

Muistikortti (käytä vain, kun kamera on sammutettu)

Huomautus: Muistikortin koskettimien on oltava ylöspäin.

Muistikortin asettaminen paikalleen: Kamera TÄYTYY sammuttaa, kun muistikortti asetetaan paikalleen! Avaa lukitussalpa ja avaa kamera. Muistikorttipaikka sijaitsee oikealla puolella. Aseta SD/SDHC-muistikortti muistikorttipaikkaan, kunnes se napsahtaa paikalleen. Muistikorttia asetettaessa muistikortin koskettimien on oltava ylöspäin, eli kameran etuosa ja kullanväriset liittimet on voitava nähdä samanaikaisesti, kun asetat korttia.

Uudelleenkirjoitussuojakytkin: Jokaisen muistikortin sivulla on pieni uudelleenkirjoitussuojausliukusäädin. Varmista ennen muistikortin asettamista, että liukusäädin on kortin koskettimia päin. Vasta sitten kamera voi tallentaa tietoja muistikortille.

Muistikortin alustaminen: Suosittelemme alustamaan muistikortin ennen ensimmäistä käyttökertaa kamerassa. Aktivoi kameran näyttö asettamalla ON/ SETUP/OFF-kytkin "SETUP"-asentoon. Paina sitten PLAY-painiketta siirtyäksesi katselutilaan. Jos painat nyt MENU-painiketta, sinulle tarjotaan vaihtoehtoja "Alusta" tai "Poista". Valitse "Alusta" ja vahvista painamalla "OK". Jos alustat kortin tietokoneellasi, valitse exFAT-tiedostojärjestelmä.

ZEISS 32 Ω A1 CLANS® 013

Uudelleenkirjoitussuoja poistettu käytöstä: käyttövalmis

ZEISS 32 GB A1 CLASS®

Uudelleenkirjoitussuoja otettu käyttöön: ei käyttövalmis

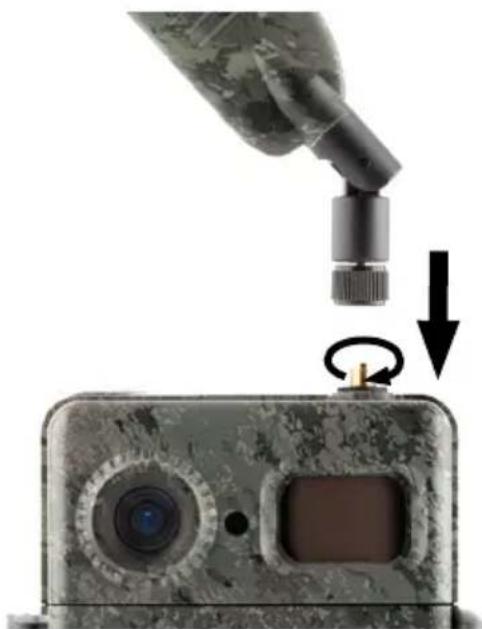

3.4 Antennin asennus

Mukana toimitettu antenni on asennettava mobiiliverkkokäyttöä varten. Irrota keltainen suojus ja ruuvaa sitten antenni kameran kotelon yläosaan.

Huomautus: Antennin voi asettaa mahdollisimman huomaamattomaan asentoon joko kallistamalla tai kääntämällä sitä nivelkohdasta. Tämä ei vaikuta merkittävästi lähetyksen ja vastaanoton suorituskykyyn.

3.5 SIM-kortin asettaminen paikalleen

ZEISS Secacam käyttää SIM-korttia lähettämiseen mobiiliverkossa.

Huomautus: Kameran mobiiliverkkotoiminto toimii vain valmiiksi asetetulla ZEISS Secacam -SIM-kortilla. Muiden palveluntarjoajien SIM-kortteja ei voi käyttää.

Huomautus: Älä poista tai vaihda SIM-korttia – älä myöskään toisen ZEISS Secacam -kameran SIM-korttiin.

SIM-kortin paikka on avatun kotelon oikealla puolella. SIM-kortti asetetaan paikalleen koskettimet alaspäin ja viisto kulma vasemmalle, kunnes se napsahtaa paikalleen.

4. Käyttöönotto

4.1 Kytkimen asennot

Jos olet varustanut ZEISS Secacam -kameran antennilla, paristoilla ja muistikortilla yllä kuvatulla tavalla, voit yleensä aloittaa kameran käytön heti tehdasasetuksillamme.

1. Aseta OFF/SETUP/ON-kytkin "ON"-asentoon: kamera kytkeytyy päälle ja on käyttövalmis muutaman sekunnin kuluttua.
2. Aseta OFF/SETUP/ON-kytkin "SETUP"-asentoon: kameran näyttö kytketään päälle kameran tallennusalueen hallinnointia, tallenteiden katselemista tai asetusten tekemistä varten.
3. Aseta OFF/SETUP/ON-kytkin "OFF"-asentoon: kamera on täysin pois päältä.

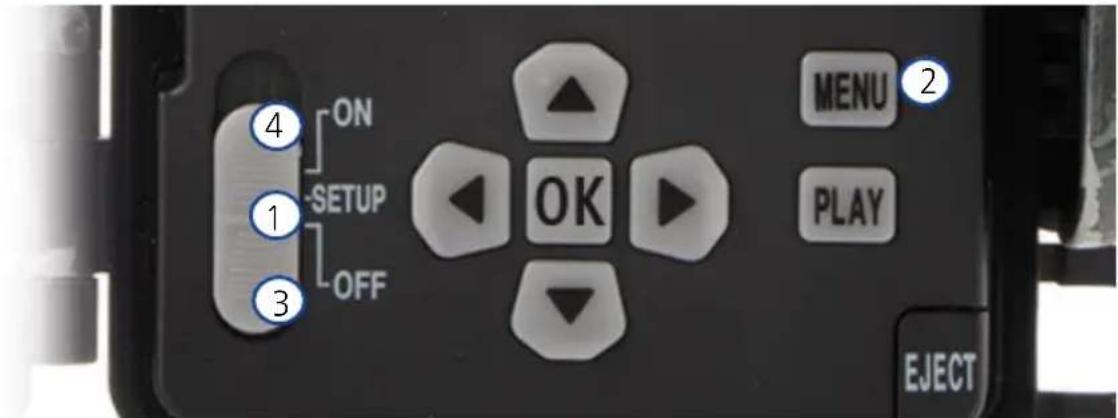

4.2 Asetusten muuttaminen

Ennen kuin käytät kameraa, sinun tulee muuttaa asetuksia tarpeidesi mukaan. Kaikki valikkokohdat ja mahdolliset asetusvaihtoehdot on lueteltu alla.

4 ON 1 SETUP 3 OFF OK MENU 2 PLAY EJECT

1. SETUP: Aseta kytkin "SETUP"-asentoon: Näyttö kytkeytyy päälle ja aloitusnäyttö on näkyvissä noin 2 sekunnin ajan. Tämän jälkeen kamera siirtyy esikatselutilaan ja näyttää näytöllä sen osan, joka näkyisi myös tallennuksissa.
2. MENU: Päästäksesi valikkoon sinun on asetettava kytkin "SETUP"-asentoon yllä kuvatulla tavalla ja painettava sitten MENU-painiketta. Käytä valikossa ylä- tai alanuolipainikkeita navigoidaksesi haluttuun valikkokohtaan. Paina "OK"-painiketta siirtyäksesi haluttuun valikkokohtaan ja tehdäksesi muutoksia. Poistu valikosta painamalla MENU-painiketta.
3. OFF: Sammuta kamera asettamalla kytkin "OFF"-asentoon.
4. ON: Käynnistä valvontatoiminto asettamalla kytkin "ON"-asentoon. Heti kun LED-valo ei enää pala, kamera on käyttövalmis. Näyttö ei käynnisty tässä asennossa.

5. Valikko

Tilatiedot näytössä

5MP 5P	Kamera ottaa kuvia 5x5 MP:llä.
HD 20s	Kamera tallentaa 20 sekunnin videoon 720p-resoluutiolla.
5P 20s	Jos molemmat symbolit tulevat näkyviin, kamera ottaa ensin määritetyn määrän valokuvia ja sitten videoon, jonka pituus on ennalta määritetty.
4G	Kamera on yhdistetty 4G-verkoon ja sen vastaanotto on vahva.
	Sisäinen virtalähde
	Ulkoinen virtalähde

5.1 Kuvaustila (kuva/video/kuva+video)

Valokuva: Kamera ottaa valokuvia valittujen "Kuvakoko SD"- ja "Kuvien lkm." -asetusten mukaisesti.

Vihje: Suosittelemme "Kuva"-asetusta mobiilikuvasiirtoon.

Video: Tässä video tallennetaan kohdissa "Videoresoluutio" ja "Videon pituus" valittujen parametrien mukaisesti.

Huomautus: Tämä valikkokohta on näkyvissä vain, kun mobiiliverkko on kytketty pois päältä, koska videoita ei voi lähettää ilman mukana tulevaa kuvaa.

HUOMIO!

Videolähetys voidaan aktivoida vain sopivalla datasuunnitelmalla ja vain ZEISS Secacam -sovelluksen kautta. Lisätietoja datasuunnitelmista on osoitteessa: www.zeiss.ly/secacam-subscriptions

Kuva+video: Ensin kamera ottaa yhden tai useamman valokuvan ja tallentaan sitten välittömästi videon. Valokuvien määrä ja niitä seuraavan videon pituus riippuu valikkokohteiden "Kuvien lkm." ja "Videon pituus" asetuksista.

HUOMIO!

Videon tallentaminen Kuva+video-asetuksella voi viivästyttää otettujen valokuvien siirtoa mobiiliverkkoon. Lähetettävien videoiden resoluutio ja tallennuspituus ovat rajoitettuja.

5.2 Kuvakoko SD

ZEISS Secacamissa on valittavana kolme valokuvaresoluutiota:

■ 5 MP = 5,0 megapikseliä = 2 592 x 1 944 pikseliä
■ 8 MP = 8,0 megapikseliä = 3 264 x 2 448 pikseliä
■ 12 MP = 12,0 megapikseliä = 4 000 x 3 000 pikseliä

Suosittelemme 5 MP:n resoluutiota. Vaikka korkeampi resoluutio johtaa osittain parempaan kuvanlaatuun, se johtaa suurempiin valokuvatiedostoihin, jotka vaativat enemmän tilaa muistikortilta. Koska kamerassa on 5,0 MP:n CMOS-kuvakenno, 12 MP:n ja 8 MP:n resoluutiot luodaan interpoloimalla. Valokuvat otetaan 4:3-kuvasuhteella ja tallennetaan JPEG-muodossa.

Huomautus: Tämä asetus vaikuttaa vain SD-kortille tallennettuihin kuviiin, ei mobiiliverkon kautta lähetettyihin kuviiin (katso 5.12).

5.3 Kuva/laukaisu

Valitse sarjassa nopeasti peräkkäin otettavien kuvien määrä (1–5 kuvaa), kun laukaisinta painetaan valokuvatilassa.

5P

5 kuvaa, 1 sekunnin välein

5P

5 kuvaa, < 1 sekunnin välein

"5P"-asetus on osoittautunut tehokkaaksi käytännössä. Jos kamera havaitsee liikettä, se ottaa viisi kuvaa noin sekunnin välein. Tällä kuvasarjalla varmistat, että liikkuva kohde on vangittu hyvin ainakin yhteen valokuvaan. Voit myös valita 3, 4 tai 5 valokuvan ottamisen hyvin nopeasti peräkkäin. Jos kamera havaitsee liikettä, se ottaa 3–5 kuvaa alle sekunnin välein toisistaan.

Huomautus: Kun mobiiliverkkoyksikkö on kytketty päälle, vain toinen kuva lähetetään valokuvasarjaa kohden vakioasetuksilla. Kokemus on osoittanut, että toisessa valokuvassa havaittu kohde näkyy selkeimmin.

Voit asettaa tauon kahden kuvanottosarjan välillä valikkokohdassa "Kuvanottotauko" (katso alla).

5.4 Videoresolutio

ZEISS Secacamissasi on valittavana kolme videoresoluutiota:

■ 1080p = 1 920 x 1 080 pikseliä
■ 720p = 1 280 x 720 pikseliä
■ 480p = 640 x 480 pikseliä

Suosittelemme 720p:n resoluutiota. Vaikka 1080p-resoluutio johtaa osittain parempaan videon laatuun, se tuottaa suurempia videotiedostoja, jotka vaativat enemmän tilaa muistikortilta.

Videot tallennetaan jopa 30 fps:n (frames per second / kuvaa sekunnissa) nopeudella ja tallennetaan mp4-muodossa.

5.5 Videon pituus

Tässä valikkokohdassa määrität, kuinka kauan videotallennuksen tulee kestää, kun se käynnistyy automaattisesti. Voit valita video pituuden 5–59 sekunnin välillä.

HUOMIO!

Huomaa, että yöllä kuvatut videot kuluttavat paristoja huomattavasti enemmän kuin valokuvat. Valokuvatessa LED-valot vilkkuvat vain hetken, kun taas videota kuvatessa ne palavat koko tallennuksen ajan.

Suosittelemme, että videoon pituus on enintään 15 sekuntia. Kuva+video-tilaa käytettäessä on järkevää lyhentää videoon pituus 10 sekuntiin.

Lähetettyjen videoiden resoluutio ja tallennuspituus ovat rajoitettuja, eivätkä ne riipu valikon laiteasetuksista

5.6 Herkkyys

ZEISS Secacamissa on ns. passiivinen infrapuna-anturi (PIR), joka reagoi liikkuviiin lämmönlähteisiin. Voit säätää anturin herkkyyttä korkean, keskitasoisen ja matalan herkkyyden välillä. Suosittelemme asetusta "korkea". Jos tässä asetuksessa tapahtuu vääriä otoksia, esim. jos vaikkapa tuulessa liikkuu auringonvalon lämmittämiä oksia, suosittelemme tällöin herkkyyden vähentämistä asteittain.

5.7 Salamatila

ZEISS Secacamissa on kolme asetusvaihtoehtoa valotuksen kestoa varten:

Suurin kantama: Jos kuvattavat olennot liikkuvat verrattain hitaasti (esim. laiduntavat peurat), tämä asetus tuottaa erittäin hyvin valaistuja yökuvia. Liikkuvat kohteet näyttävät kuitenkin vähemmän teräviltä.

Tasapainoinen: Tämä asetus on välivaihtoehto suurimman alueen ja suurimman terävyyden välillä. Maisema on yöllä hyvin valaistu ja liikkuvat kohteet näkyvät riittävän terävästi.

Suurin terävyys: Valotusaika asetetaan yöllä mahdollisimman lyhyeksi. Yökuvat ovat yleensä hieman tummempia, mutta liikkeen terävyys on paras mahdollinen.

5.8 Ajastin

Samoin kuin virta-ajastimessa, voit määrittää ajanjakson, jonka kuluessa kameran tulee ottaa kuvia. Tee tämä valitsemalla ensin asetus "Päällä" valikkokohdassa "Ajastin". Aloitus- ja lopetusajat syötetään muodossa tt:mm.

■ Esimerkki: Ruokintapaikkaa tulisi tarkkailla vain yöllä. Voit asettaa aikavälin esim. seuraavasti: 22:00–06:00. Tämän ajanjakson ulkopuolella ZEISS Secacam pysyy pois käytöstä.

Kamera ei laukea määritettyjen ajanjaksojen ulkopuolella; silloin se ei ota valokuvia tai videoita.

5.9 Aikaviive

Tässä tilassa asetuksena on sarjakuvaus. Kamera käynnistää silloin kuvauksen automaattisesti ennalta määrätyllä aikavälillä. Tee tämä valitsemalla ensin "Päällä"-asetus "Aikaviive"-valikkokohdassa. Kahden automaattisesti käynnistyvän kuvauksen välinen aika syötetään muodossa tt:mm:ss. Käytä ylä- ja alanuolipainikkeita muuttaaksesi vastaavaa asetusta ja käytä oikeaa ja vasenta painiketta siirtyäksesi eteenpäin tai taaksepäin yhden kohdan verran. Voit valita kuvausten väliseksi väliksi mitä tahansa 5 sekunnin (00:00:05) ja 24 tunnin (23:59:59) väliltä. Vahvista lopuksi asetukset painamalla "OK".

Sarjakuvaus on mahdollista sekä valokuva- että videotilassa, mutta valokuvat ovat käytännössä järkevämpiä.

■ Esimerkki: Haluat luoda niin kutsutun time-lapse-videoon. Näille suosituille aikaviiveotoksille on järkevää valita lyhyt, noin 5–10 sekunnin aikaväli. Käyttämällä lisäohjelmistoa (ei sisälly toimitukseen) voit sitten koota nämä yksittäiset tallenteet time-lapse-videoksi.

Vihje: Sarjakuvauksessa on suositeltavaa asettaa "Kuvien lkm." -asetukseksi "1", jotta vain yksi valokuva otetaan yhtä laukaisimen painallusta kohden.

5.10 Kuvanottotauko

Kuvanottotauko on pakollinen tauko, jonka määrität sen jälkeen, kun tallennussarja on suoritettu. Valitun aikavälin aikana kamera ei tallenna kuvia tai videoita, vaikka kameran edessä olisi liikettä. Tämä estää muistikorttia täyttymästä liian monella ei-toivotulla tallenteella. Asetuksista riippuen voi olla, että esim. auringonvalossa liikkuva oksa tai hiiri voi laukaista toistuvasti lähes identtisiä tallenteita. Jotta ZEISS Secacam ei ottaisi tällaisissa tapauksissa satoja ei-toivottuja tallenteita ja mahdollisesti lähetä niitä mobiiliverkon kautta, voit asettaa tauon kahden liikeaktivoidun tallennuksen väliin.

Tee tämä valitsemalla ensin asetus "Päällä" valikkokohdassa "Kuvanottotauko". Käytä ylä- ja alanuolinäppäimiä muuttaaksesi vastaavaa asetusta. Voit valita tauon pituudeksi mitä tahansa 3 sekunnin (00:00:03) ja 24 tunnin (23:59:59) väliltä. Vahvista lopuksi painamalla "OK".

Vihje: Jos valvontakameraa käytetään valokuvatilassa, viiden peräkkäisen kuvan yhdistelmä, jonka keskeyttää 5 sekunnin tauko, on osoittautunut käytännössä onnistuneeksi. Kuva+video-tilalle suositellaan 15 sekunnin videotallennusta ja 15 sekunnin taukoa. Kuvanottotauko voidaan helposti yhdistää "Lähetykset/t"-toimintoon. Jos valitset esim. enintään 10 kuvaa tunnissa, suosittelemme 6 minuutin kuvanottotaukoa. Tämä jakaisi 10 tallennetta 60 minuutin ajalle. Muuten voi käydä niin, että ensimmäisten 5 minuutin aikana otetaan 10 kuvaa ja kamera aktivoituu uudelleen vasta tunnin kuluttua.

5.11 Mobiiliverkko

Täällä voit kytkeä mobiililähetystoiminnon päälle tai pois päältä. Jos poistat tämän asetuksen käytöstä, ZEISS Secacam ei enää lähetä sinulle kuvia. Kameraa ei myöskään voi enää ohjata ZEISS Secacam -sovelluksen kautta.

5.12 Mobiilikuvakoko

(Tämä valikkokohta voidaan valita vain, kun mobiiliverkko on kytketty päälle.)

Jos käytät kameraa alueella, jossa on vain 2G-verkon kattavuus ja kuvien lähettäminen kestää huomattavan kauan, voit vaihtaa toimitustavaksi "M" tai jopa "S", mikä nopeuttaa kuvien lähetystä.

S = 1 024 x 768 pikseliä

M = 1 280 x 960 pikseliä

L = 1 920 x 1 440 pikseliä

Huomautus: Tämä asetus vaikuttaa vain mobiiliverkon kautta lähetettyihin kuviiin, ei SD-kortille tallennettuihin kuviiin.

5.13 Lähetykset/t

(Tämä valikkokohta voidaan valita vain, kun mobiiliverkko on kytketty päälle).

Voit asettaa mobiiliverkolla lähetettävien valokuvien/videoiden enimmäismäärän tunnissa ennalta määritetyillä tasoilla välillä 1 – ∞.

Esimerkiksi ulkona liikkuvat oksat voivat lämmetä auringonvalossa ja yhdessä tuulen kanssa johtaa eitoivottuihin tallenteisiin.

Huomautus: Jos rajoitukseksi on asetettu esim. 10 kuvaa tunnissa, ja kymmenennen kuvan ottamisen jälkeen tapahtuu jotain, kuva otetaan ja tallennetaan SD-kortille, mutta sitä ei enää lähetetä. Vain tapahtumat, jotka tapahtuvat seuraavan 60 minuutin jälkeen, lähetetään jälleen. Seurauksena voi olla jopa tunnin mittainen tauko.

5.14 Sijaintitiedot

Huomautus: Tämä valikkokohta voidaan valita vain, kun mobiiliverkko on kytketty päälle.

Tässä voit määrittää, määrittääkö ZEISS Secacam GPS-sijaintinsa. Tämän avulla voit näyttää kamerasi sijainnin ZEISS Secacam -sovelluksessa.

Virran säästämiseksi kamera päivittää sijaintitietonsa kerran, kun se kytketään päälle. Paikasta riippuen tämä voi kestää jonkin aikaa, joten sijainti ei näy ensimmäisissä kuvissa.

5.15 Paristot/ladattavat paristot

ZEISS Secacam -kameraa voidaan käyttää myös ladattavilla LR6 (AA) 1,5 V Mignon -paristoilla. Jotta pariston varaustilan ilmaisin toimisi oikein (ladattavilla paristoilla on yleensä suurempi virtakapasiteetti pienemmillä jännitearvoilla), voit valita tästä, käytätkö paristoja vai ladattavia paristoja.

Huomautus: Ladattavia paristoja käytettäessä pariston varaustilan ilmaisin saattaa poiketa todellisesta lataustilasta.

5.16 Päivämäärä/aika

Kun asetus on "Automaattinen", kamera lataa päivämäärän ja kellonajan mobiiliverkosta. Tarvittaessa voit säätää kellonajan vuodenaikaan tai aikavyöhykkeeseen sopivaksi käyttämällä + ja -. Voit asettaa päivämäärän ja kellonajan itse käyttämällä "Manuaalinen"-asetusta. Käytä ylä- ja alanuolinäppäimiä muuttaaksesi vastaavaa asetusta ja käytä oikeaa ja vasenta nuolinäppäintä siirtyäksesi eteenpäin tai taaksepäin yhden kohdan verran. Vahvista lopuksi asetukset painamalla "OK". Päivämäärä ja aika näkyvät nyt jokaisessa tallenteessa.

5.17 Kieli

Valitse haluamasi valikkokieli. Voit valita saksan, englannin, espanjan, ranskan tai italian väliltä.

5.18 Kuvan nimi

Voit valita nimen, joka näkyy kuviesi alareunassa. Jos valitset "Päällä"-vaihtoehdon, voit syöttää nuolinäppäimillä nimen, jossa on yhteensä 12 merkkiä. Käytä ylä- ja alanuolinäppäimiä muuttaaksesi vastaavaa merkkiä ja käytä oikeaa ja vasenta nuolinäppäintä siirtyäksesi eteenpäin tai taaksepäin yhden kohdan verran.

5.19 Kameran PIN

Jos kamera varastetaan, voit estää laitteen jatkokäytön suojaamalla sen 6-numeroisella numerokoodilla. Tee tämä valitsemalla ensin asetus "Päällä" valikkokohdassa "Kameran PIN". Käytä ylä- ja alanuolipainikkeita muuttaaksesi vastaavaa asetusta ja käytä oikeaa ja vasenta painiketta siirtyäksesi eteenpäin tai taaksepäin yhden kohdan verran. Vahvista lopuksi asetukset painamalla "OK".

Huomautus: Tällä vaihtoehdolla ei ole mitään tekemistä ZEISS Secacam -kameran pikaoppaan PIN-koodin kanssa, jolla rekisteröit kamerasi. Tätä vaihtoehtoa käytetään ZEISS Secacam -kameran salasanasuojaukseen.

HUOMIO!

Ole huolellinen salasanan kanssa. Jos et enää muista syöttämääsi numerokoodia, kamera on käyttökelvoton. Ota tässä tapauksessa yhteyttä asiakaspalveluumme. Jos olet hankkinut sopivan datasuunnitelman, voit myös deaktivoida PIN-kyselyn ZEISS Secacam -sovelluksella.

5.20 SD-korvaus

Asettamalla tämän valikkokohdan asetukseksi "Päällä" estät uusien tallenteiden tekemisen, kun muistikortti on täynnä. Vanhimmat tallenteet korvataan uusilla tallenteilla.

5.21 Tehdasasetukset

Jos valitset tästä valikosta "Kyllä" ja vahvistat valintasi painamalla "OK", kaikki asetukset palautetaan toimitustilaan. Tämä valinta ei vaikuta päivämäärään ja kellonaikaan.

5.22 Lähetä koekuva

(Tämä valikkokohta voidaan valita vain, kun mobiiliverkko on kytketty päälle.)

Jos haluat testata, toimiiko tallenteiden lähettäminen mobiiliverkossa toivotulla tavalla, voit ottaa koekuvan.

Huomautus: Suosittelemme, että tutustut yllä mainittuihin kuvanottotauko-, aikaviive- ja ajastintoimintoihin, kun käytät mobiiliverkkoa. Ominaisuudet auttavat sinua ottamaan ja lähettämään optimaalisen määrän valokuvia.

5.23 Ohjelmistoversio

Kameraan tällä hetkellä asennettu laiteohjelmistoversio on luettavissa täältä. ZEISS Secacam -kameraa kehitetään jatkuvasti. Käy osoitteessa www.zeiss.com/cop/downloads ja tarkista, onko kamerallesi saatavilla ohjelmistopäivityksiä uusimmalla versionumerolla.

5.24 Ohjelm. päivitys

Huomautus: Tämä valikkokohta voidaan valita vain, jos SD-kortilla on uusi laiteohjelmistoversio. Päivitykseen tarvitaan täydet paristot.

Kehitämme jatkuvasti kameroitamme. Voit ladata uusia laiteohjelmistoversioita optimoinnilla tai jopa uusilla toiminnoilla osoitteessa www.zeiss.com/cop/downloads.

HUOMIO!

Noudata tarkasti verkkosivujen ohjeita, muuten laite voi vaurioitua!

6. ZEISS Secacam -sovellus ja -sivusto

ZEISS Secacam -laitteen käyttämiseen ja tallenteiden katsomiseen ei tarvita lisäohjelmistoja. Voit käyttää ZEISS Secacam -käyttäjätiliäsi helposti verkkosivuston www.secacam.zeiss.com kautta tai ZEISS Secacam -sovelluksella Apple- tai Android-laitteille. Siellä sinun on kirjauduttava sisään ja syötettävä ZEISS Secacam -aktivointikoodi yhdistääksesi kamerasi käyttäjätiliisi. Sinun on raaputettava tämä koodi esiin mukana toimitetuista pikaohjeista. Voit liittää tiliisi niin monta ZEISS Secacamia kuin haluat.

Huomautus: Muista säilyttää ZEISS Secacam -aktivointikoodisi. Se on välttämätön kameran rekisteröintiin käyttäjätilillesi.

Voit tarkastella, poistaa, jakaa tai ladata tallenteita käyttäjätilitäsi. Voit nimetä ZEISS Secacamisi ja tarkastella akun, muistin tai kameran tilaa. ZEISS Secacam -sovellus on erittäin helppokäyttöinen ja tarjoaa hallittavan ja helpon pääsyn kameroihisi. Sen avulla voit myös hallita useita ZEISS Secacameja helposti ja kätevästi. Sovellus antaa sinulle täyden hallinnan kaikista asetusvaihtoehdoista ja yleiskatsauksen kaikesta, mitä ZEISS Secacam -kameroissasi tapahtuu – olitpa sitten liikkeellä tai kotona.

LATAA ST Google Play App Storesta

6.1 Lähetystauko

ZEISS Secacam -sovelluksesta löydät kameran "Lähetystauko"-toiminnon. Tämä tarkoittaa, että voit helposti keskeyttää lähetystoiminnon pysyvästi tai tietyksi ajaksi älypuhelimesta tai tietokoneesta. Pysyvän tauon osalta kamera voidaan aktivoida uudelleen sovelluksen kautta. Tauon aikana kamera kuitenkin jatkaa kuvien ottamista ja tallentamista SD-kortille.

6.2 Saldon lisääminen

Jokaiselle ZEISS Secacam -kameralle on mahdollista lisätä saldoa. Kun saldo loppuu, kamerasi lopettaa kuvien lähettämisen. Ne kuitenkin tallennetaan SD-kortille tavalliseen tapaan.

7. Verkon skannaus

ZEISS Secacam etsii automaattisesti vahvimman saatavilla olevan verkon. Jos et kuitenkaan ole tyytyväinen ZEISS Secacam -laitteesi verkkoyhteyteen, manuaalinen verkkoskannaus voi auttaa. Tämä voi kuitenkin kestää jonkin aikaa. Voit suorittaa manuaalisen haun seuraavasti:

1. SETUP: Odota, että kamera käynnistyy. Odota, kunnes "Etsi verkko", "Synk. palv. aika" ja "Etsi GPS" katoavat näytöltä.
2. Oikea nuolipainike: Täältä näet tiedot verkosta, johon olet tällä hetkellä yhteydessä.
3. Oikea + vasen: Paina ja pidä alhaalla vasenta ja oikeaa nuolinäppäintä samanaikaisesti ja odota, kunnes näytöllä lukee "Valmis". Jos saatavilla on vahvempi verkko, kamera valitsee sen myös seuraavan uudelleenkäynnistyksen jälkeen.

ZEISS Secacam on nyt yhdistetty vahvimpaan saatavilla olevaan verkkoon. Jos alueella ei ole vahvempaa verkkoa, ZEISS Secacam pysyy samassa verkossa kuin ennen skannausta.

8. Koetallennuksen käynnistäminen manuaalisesti

Voit hallita kuvan yksityiskohtia tai tallennuslaatua manuaalisella laukaisulla:

1. SETUP: Aseta kytkin "SETUP"-asentoon. Näyttö kytkeytyy päälle ja aloitusnäyttö on näkyvissä noin 2 sekunnin ajan, jonka jälkeen kamera siirtyy esikatselutilaan ja näyttää näytöllä sen osan, joka olisi näkyvissä myös tallennuksen aikana.
2. OK = tallennus: Paina "OK" käynnistääksesi tallennuksen manuaalisesti. Huomio: Riippuen siitä, onko valikon "Tila"-kohdasta valittu valokuva vai video, joko valokuva ja/tai video otetaan. Koevideoiden enimmäispituus on 15 sekuntia.

Huomautus: Testataksesi kamerasi mobiiliverkkoyhteyttä voit myös lähettää koekuvan käyttäjätilillesi tai ZEISS Secacam -sovellukseen kameravalikon kautta.

9. Tallenteiden valvonta

1. SETUP: Aseta kytkin "SETUP"-asentoon – näyttö kytkeytyy päälle ja näyttää nykyisen kuvaosan. Oikeassa yläkulmassa näkyy tallenteiden määrä ja teoriassa vielä mahdollisten tallenteiden määrä käytetystä tallennuskapasiteetista riippuen.
2. PLAY: Painamalla PLAY-painiketta siirryt toistotilaan. Näytölle ilmestyy viimeksi otettu tallenne.
3. Oikea nuolipainike = eteenpäin, vasen nuolipainike = taaksepäin: Voit käyttää oikeaa ja vasenta nuolipainiketta siirtyäksesi eteen- tai taaksepäin tallenteessa. Videotallenteen tunnistaa ylä- ja alareunan mustista palkeista sekä vasemmassa alakulmassa olevasta filmikamerasymbolista. Aloita videon toisto painamalla OK-painiketta.

Tallenteiden poistaminen: Jos haluat poistaa tallenteen, siirry ensin toistotilaan yllä kuvatulla tavalla. Siirry sitten valikkoon painamalla MENU-painiketta. Nyt voit valita vaihtoehtojen "Poista" ja "Alusta" välillä. Jos valitset "Poista", voit valita "Yksi" tai "Kaikki". Jos valitset vaihtoehdon "Yksi", palaat takaisin toistotilaan. Siellä voit nuolipainikkeilla hypätä vasemmalle ja oikealle ja päättää, mitkä tallenteet haluat poistaa napsauttamalla "Kyllä" ja vahvistamalla "OK". Jos valitset "Kaikki"-vaihtoehdon, sinulta kysytään uudelleen, haluatko todella poistaa kaikki tiedostot. Poistaminen suoritetaan vain, kun napsautat "Kyllä" ja vahvistat "OK".

HUOMIO!

Jos vahvistat "Kaikki"-valinnan tässä vaiheessa, poistat peruuttamattomasti kaikki tallenteet muistikortilta!

10. Kiinnitys

10.1 Kiinnitys hihnalla

Käytä mukana tulevaa kiinnityshihnaa kiinnittääksesi ZEISS Secacamin puuhun, kiinteään oksaan tai pylvääseen. Pujota hihna kotelon takana olevien lenkkien läpi. Ripusta kamera haluamallasi tavalla ja kiristä kiinnityshihnan löysää päätä, kunnes kamera on tukevasti paikallaan. Varmista, että ylimääräinen hihna ei ole näkyvissä.

Vapauta kiinnityshihna uudelleen painamalla pidikettä ja vetämällä hihnan päätä ulos.

10.2 Kiinnitys jalustalla/puukiinnikkeellä

ZEISS Secacam -kameroiden ylä- ja alaosassa on kierreliitin ¼ tuuman kolmijalkakierteeseen (halkaisija: 6,35 mm, pituus: 6 mm), joka löytyy melkein kaikista kaupallisesti saatavista kamerajalustoista. Tämän avulla voit kiinnittää kameran erilaisiin jalustoihin, seinä- tai puutelineisiin, joita on saatavana lisävarusteliikkeistä.

Yläpuoli Jalustan kierre 1/4" Alapuoli Ulkoinen virtalähde (valinnainen) Paristolokero

Vihje: Paras korkeus riistakameran sijoittamiseen on noin vyötärön korkeudelle ja hieman alaspäin osoittaen.

11. Tekniset tiedot

Elementti Kuvaus

Kuva-anturi 5,0 megapikseliä	Valokuvien kuvasuhde: 4:3Videon kuvasuhde: 16:9
Kuvaresoluutio 5,0 megapikseliä, standardi	8,0 megapikseliä (interpolointi)12,0 megapikseliä (interpolointi)
Kuvien lkm. laukaisua kohden 1–5
Näyttö 2,4" (TFT-LCD-värinäyttö)
Sarjakuvaus Kyllä: aikaväli 5 sekunnista 24 tuntiin
Videoresoluutiot 1080p = 1 920 x 1 080 pikseliä	720p = 1 280 x 720 pikseliä480p = 640 x 480 pikseliä
Videon kesto 5–59 sekuntia
Kuvan tietoleima Kameran nimi	AikaPäivämääräKuun vaihe (viitearvo)Lämpötila (viitearvo)
LEDien lukumäärä/salamatyyppi 60 mustaa LEDiä	940 nm
Reaktioaika < 0,35 ~ 0,45 sekuntia
Salaman kantama jopa 25 m

Elementti Kuvaus

Infrapuna-anturi 1 PIR-anturi	Herkkyys säädettävissä(korkea | keskitaso | matala)
Anturin kantama jopa 25 m kohteen koosta ja lämpötilaerostariippuen
Tallennustila SD tai SDHC, jopa 32 Gt
Liitännät USB-C
Virtalähde 8 x paristot, tyyppi LR6 (AA) tai	8 x ladattavat paristot, tyyppi LR6 (AA)
Ulkoinen virtalähde 12 V – 2 A
Mitat noin 14,3 (K) x 12,0 (L) x 7,5 (S) cm
Käyttölämpötila -20 °C ~ 55 °C

Huomautus: Muotoilu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

12. Yhdistäminen tietokoneeseen

Poista muistikortti ja aseta se tietokoneen kortinlukijaan. Jos tietokoneessa ei ole kortinlukijaa, voit myös liittää kameran suoraan tietokoneeseen mukana tulevalla USB-johdolla.

Yhdistäminen USB-johdolla: Vapauta lukitussalpa ja avaa kamera. Kameran oikealla puolella on USB-C-portti. Voit liittää kameran tietokoneeseen mukana tulevalla USB-johdolla. Varmista, että kamera on sammutettu, kun liität sen tietokoneeseen. Kun kamera liitetään tietokoneeseen, se käynnistyy automaattisesti ja "MSDC" näkyy näytössä.

PC: Kamera asentaa itsensä tietokoneeseen lisäasemana nimeltä "Irrotettava asema". Avaa tämä asema kaksoisnapsauttamalla. "DCIM"-kansiossa on "100MEDIA"-kansio, joka sisältää tallennetut valokuva- ja videotiedostot. 1 000 tallenteen jälkeen luodaan toinen kansio, jonka nimi on "101MEDIA", "102MEDIA" jne. Tallenteet kuitenkin numeroidaan peräkkäisin numeroin. Voit nyt kopioida tai siirtää kansion tai yksittäisiä tiedostoja tietokoneeseen.

Muistikortinlukija: Muistikortinlukijalla (ei sisälly toimitukseen) voit tuoda valokuvia ja videoita suoraan kameran muistikortilta tietokoneellesi. Liitä muistikortinlukija tietokoneeseen ja aseta kameran muistikortti korttipaikkaan. Noudata tarvittaessa valmistajan käyttöohjeita.

13. Ulkoinen virtualähde

Ulkoinen virtalähde: Paristojen lisäksi kamera voi saada jatkuvaa virtaa ulkoisista virtalähteistä, joiden jännite on 12 V ja virta vähintään 2 A. Kytkentä tehdään kameran pohjassa olevan liitännän kautta.

Virtalähteen piippuliittimen ulkohalkaisijan on oltava 4 mm ja sisähalkaisijan 1,7 mm. Tärkeää: Positiivisen navan tulee olla sisäpuolella ja negatiivisen navan ulkopuolella. Jos käytät ulkoista virtalähdettä, poista paristot kamerasta.

Ulkoinen akku: 12 V lyijygeeliakut soveltuvat erityisen hyvin pitkäaikaiseen virransyöttöön ulkoisilla akuilla.

Esim. akut 4,5 Ah:n kapasiteetilla ovat ihanteellinen pitkän aikavälin energianlähde ZEISS Secacamille. Huomaa, että akkujen lisäksi on käytettävä sopivaa johtoa, jonka napaisuus on oikea (positiivinen napa sisällä).

14. Hoito

Kun puhdistat kameran runkoa ja mukana toimitettuja lisävarusteita, älä käytä voimakkaita puhdistusaineita, kuten alkoholia, tinneriä jne. Puhdista osat tarvittaessa pehmeällä, kuivalla liinalla.

15. Asiakaspalvelu ja takuu

Jos sinulla on kysyttävää tuotteestasi, ota meihin yhteyttä:

Puhelin

Saksan sisällä: (0)800 460 70 60

Kansainvälisesti: [phone]

Jos haluat ladata nykyiset takuuehdot, vieraile verkkosivuillamme:

Pidätämme oikeuden teknistä jatkokehitystä palveleviin suunnittelu- ja toimituskokonaisuuksiin. Ei vastuuta kirjoitus- ja painovirheistä.

NO ZEISS Secacam 7 | Bruksanvisning 165

1. Pakkens innhold 166
2. Ditt ZEISS Secacam 7 166
3. Klargjøre kameraet 168
