KÄYTTÖOHJE RCIN-700-04 Royal Catering

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Induktioliesi	Induktioliesi
Malli	RCIN-700-04	RCIN-700-05
Nimellisjännite [V~] / taajuus [Hz]	380-400 / 50	380-400 / 50
Nimellisteho [W]	8500	17000
Suojausluokka IP	IPX4	IPX4
Mitat [leveys x syvyys x korkeus; mm]	40 x 70 x 86 80 x 70 x 86
Paino [kg]	41,25	70,75

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat

ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

HUOMIO! Sähköiskuvaara!

HUOMIO! Kuuma pinta, palovammavaara!

Käytä vain sisätiloissa.

HUOMIO! Ionisoimaton sähkömagneettinen säteily

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

.HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammahiin tai kuolemaan.

Termejä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viittaamaan seuraaviin: Induktioliesi.

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Älä käytä kaapelia väärin. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos et voi välttää laitteen käyttöä kosteassa ympäristössä, käytä vikavirtasuojaa (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
f) Älä käytä laitetta, jos virtajohto on vaurioitunut tai siinä on selkeitä kulumisen merkkejä. Vaurioitunut virtajohto tulee vaihtaa valtuutetun sähköasentajan tai valmistajan huoltoliikkeen toimesta.
g) Sähköiskun välttämiseksi älä upota kaapelia, pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.
h) VAROITUS - HENKIVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin
i) Älä käytä laitetta tiloissa, joissa on korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä!
j) Älä kytke monikoskettimia, jatkojohtoja jne.
k) Sähköliitännät tulee tehdä pätevän sähköasentajan toimesta.

2.2. Turvallisuus työpaikalla

a) Pidä työpaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole varovainen, katso mitä teet ja käytä maalaisjärkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta alueella, jossa on räjähdysvaara, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä.
c) Laitteen vaurioitumisen tai toimintahäiriön sattuessa se on sammutettava välittömästi ja tapahtumasta on ilmoitettava valtuutetulle henkilölle.
d) Jos olet epävarma laitteen toimivuudesta, ota yhteyttä valmistajan huoltoon.
e) Tuotteen saa korjata vain valmistajan huoltopalvelu. Omatoimisia korjauksia ei saa tehdä!
f) Tulipalon tai tulipalon sattuessa käytä vain jauhe- tai lumisammuttimia (CO2) sammuttamiseen laitteessa, jossa on jännite.
g) Käytä laitetta hyvin ilmastoidussa huoneessa.
h) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
i) Säilytä nämä ohjeet tulevaa tarvetta varten. Jos laite luovutetaan kolmansille osapuolille, käyttöohje on luovutettava laitteen mukana.
j) Pidä pakkausosat ja pienet asennusosat poissa lasten ulottuvilta.
k) Pidä laite poissa lasten ja eläinten ulottuvilta
I) Kun tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös muita käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta, jos olet väsynyt, sairas tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka voivat heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden henkiset, sensoriset tai älylliset toiminnot ovat heikentyneet tai joilla ei ole kokemusta ja/tai tietoa, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat antaneet heille ohjeita kuinka laitetta käytetään.
c) Ole varovainen ja käytä maalaisjärkeä käyttäessäsi laitetta. Lyhyt häiriöhetki käytön aikana voi johtaa vakavaan henkilövahinkoon.

d) Estä tahaton käynnistyminen varmistamalla, että kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteeseen.
e) Ei saa yliarvioida omia mahdollisuuksia. Säilytä kehon tasapaino koko ajan käytön aikana. Tämä mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
f) Tämä laite ei ole leikkikalu. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

2.4. Laitteen turvallinen käyttö

a) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytkeydy päälle ja pois). Laitteet, joita ei voi ohjata kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
b) Laite on irrotettava verkkovirrasta ennen säätöä, puhdistusta ja huoltoa. Tämä ennaltaehkäisevä toimenpide vähentää tahattoman aktivoinnin riskiä.
c) Pidä käyttämättömät laitteet poissa lasten ja muiden, jotka eivät tunne laitetta tai näitä ohjeita, ulottumattomissa. Laitteet ovat vaarallisia kokemattomien käyttäjien käsissä.
d) Pidä laite hyvässä toimintakunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden tai liikkuviien osien vaurioiden varalta (osien ja komponenttien halkeamia tai muita olosuhteita, jotka voivat vaikuttaa laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Laitteen korjauksen ja huollon saa suorittaa vain pätevä henkilö, joka käyttää vain alkuperäisiä varaosia. Tämä varmistaa laitteen turvallisen käytön.
g) Älä poista tehtaalla asennettuja kansia tai löysää ruuveja varmistaaksesi laitteen suunnitellun toiminnan.
h) Kun kuljetat ja siirrät laitetta säilytyspaikasta käyttöpaikkaan, noudata käsinkuljetuksen terveys- ja turvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
i) Älä siirrä, siirrä tai käännä laitetta käytön aikana.
j) Älä jätä päälle kytkettyä laitetta ilman valvontaa.
k) Puhdista laite säännöllisesti estääksesi pysyvän lian kerääntymisen.
I) Tämä laite ei ole leikkikalu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
m) Laitteen peukalointi sen parametrien tai rakenteen muuttamiseksi on kielletty.
n) Pidä laite kaukana tulen- ja lämmönlähteistä.
o) Älä peitä laitteen tuuletusaukkoja!
p) Älä säilytä esineitä laitteen päällä, etenkään sen lasipinnalla.
q) Tyhjien astioiden lämmittäminen laitteessa on kielletty.

r) Laitetta tulee käyttää lämpöä kestävällä pinnalla. Laitteen sijoittaminen matoille, pöytäliinoille ja muille syttyvistä ja sulavista materiaaleista valmistetuille pinnoille on kielletty.
s) Älä aseta laitetta metallipinnoille.
t) HUOMIO! Laitteen keittotaso pysyy kuumana pitkän ajan virran katkaisemisen jälkeen. Kuuman keittotason koskettaminen voi aiheuttaa palovammoja.
u) Käytä vain kattiloita ja pannuja, jotka on tarkoitettu käytettäviksi induktioliedellä.
v) Älä aseta metallisia astioita, ruokailuvälineitä jne. laitteen jännitteisen keittotason alueelle, koska ne voivat kuumentua hyvin ja aiheuttaa ihon palovammoja.
w) VAROITUS! sormukset, kellot, ketjut ja muut metalliesineet voivat kuumentua ollessaan päällä olevan laitteen vieressä.
x) Paperiarkin asettaminen kattilan/pannun ja keittotason väliin on kielletty. Paperi voi syttyä tuleen.
y) Alumiini folio, muoviset ruokailuvälineet ja astiat tulee pitää loitolla keittotasosta.
z) Laitteen käyttö sähkömagneettiselle säteilylle herkkien laitteiden, kuten maksukorttien, television jne., lähellä on kielletty.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Laite on suunniteltu tehokkaaseen ja tarkkaan ruoanlaittoon käyttämällä sähkömagneettista induktiota kattiloiden ja pannujen suoraan lämmittämiseen. Se tarjoaa nopeat lämpötilan säädöt, mikä tekee siitä ihanteellisen keittämiseen, kiehumiseen ja paistamiseen tarkalla ohjauksella. Laite on myös energiatehokas, koska se lämmittää vain keittoastioita, ei ympäröivää ilmaa, mikä vähentää kokonaisenergiankulutusta.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

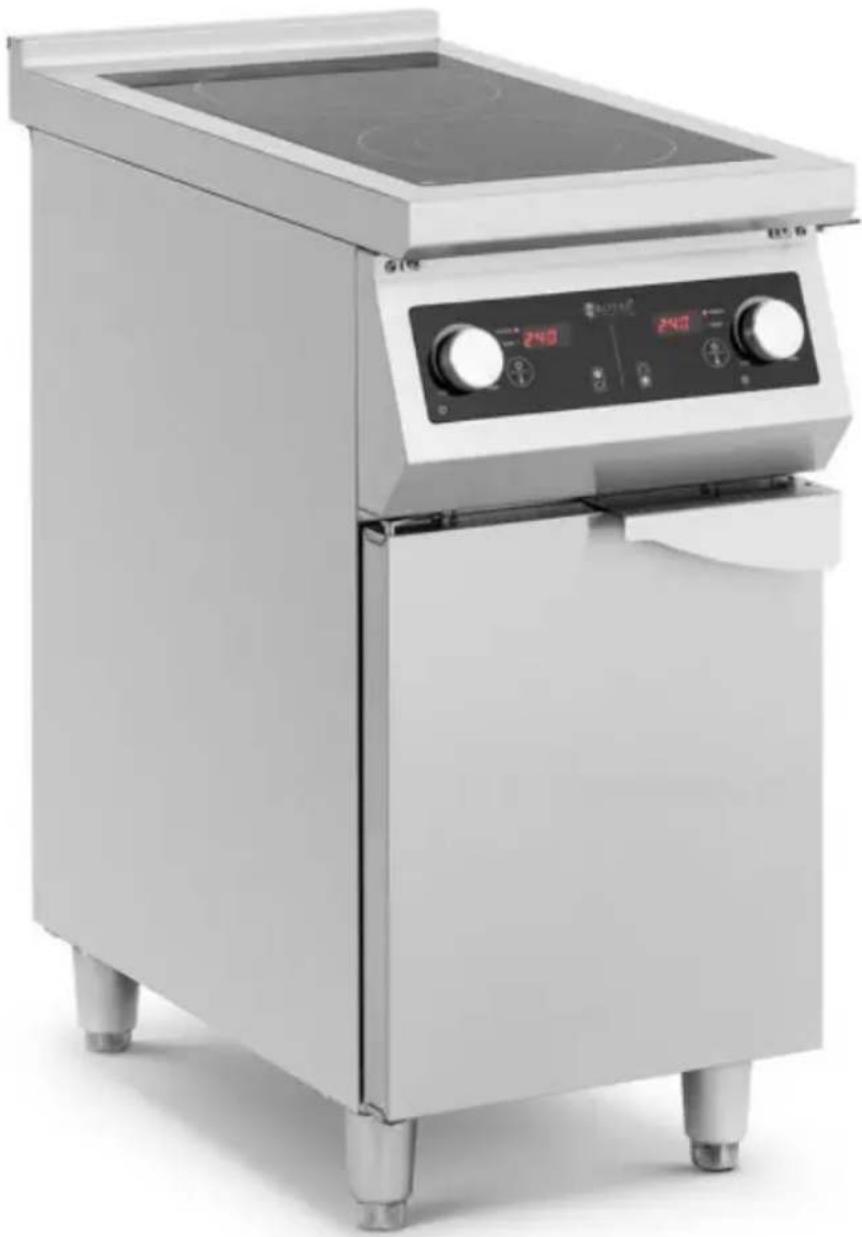

3.1. Laitteen kuvaus

RCIN-700-04

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

Pura laite sekä kaikki sen osat ja puhdista ne ennen ensimmäistä käyttökertaa.

3.3. Laitteen käyttö

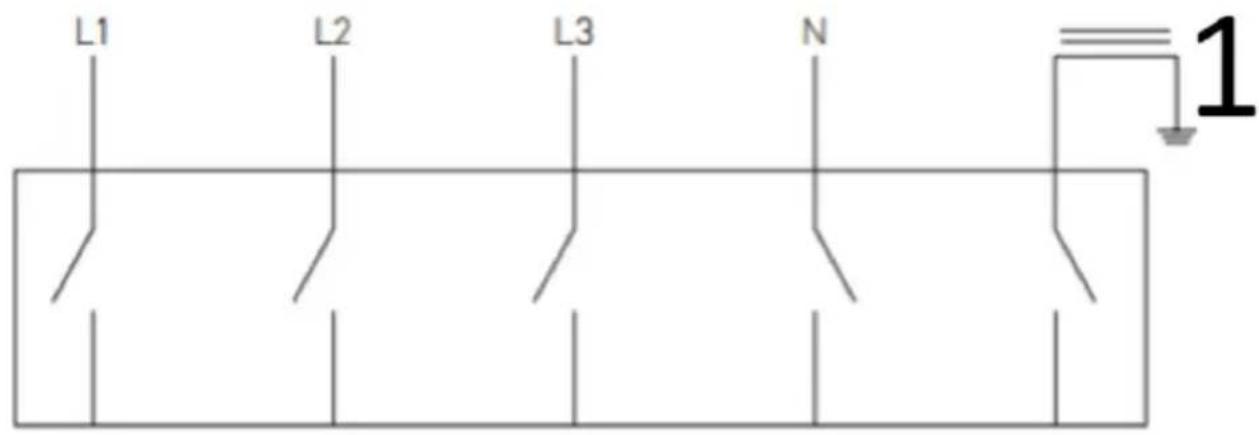

Sähkölinjan liitäntä

Varmista asennuksen yhteydessä, että käytät erityistä sähköistä ilmansuojakytkintä. Kytkin tulee sijoittaa paikkaan, johon on helppo päästä käsiksi, 1,3–1,5 metrin korkeudelle. Kytkimen on vastattava 63 A:n sähkövirtaa.

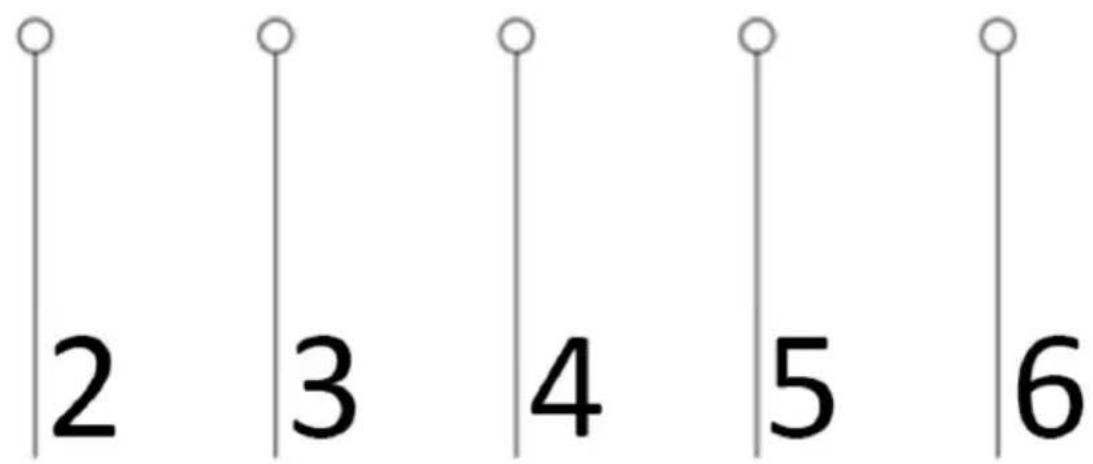

L1 L2 L3 N 1

2 3 4 5 6

1 Maadoitus
2 Musta
3 Ruskea
4 Harmaa
5 Sininen
6 Vihreä ja keltainen

RCIN-700-04

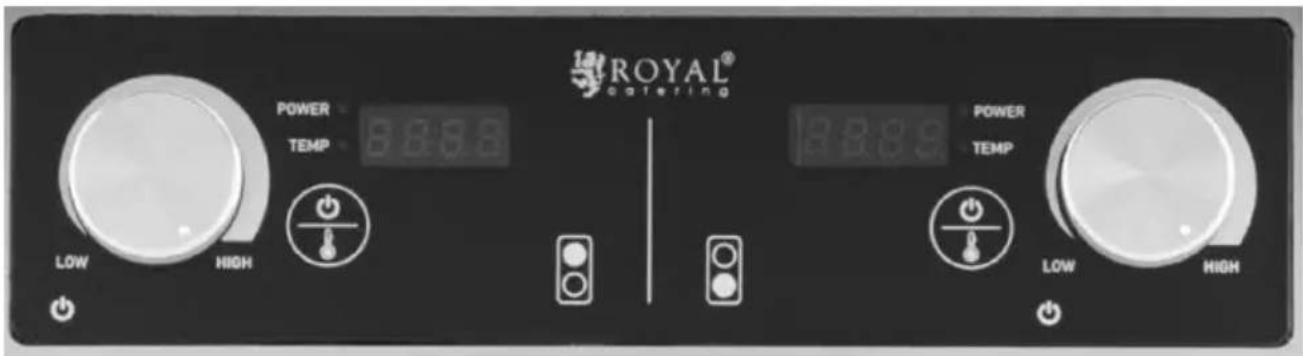

ROYAL® Catering POWER TEMP 8888 8889 POWER TEMP LOW HIGH LOW HIGH

RCIN-700-05

1. Aseta sopivat astiat induktiolieden levylle ja varmista, että kaapeli on kytketty oikein.
2. Kun kaiverrettu merkki on ilmoitetussa asennossa, induktioliesi on sammutettu. Voit säätää tehoa ja lämpötilaa säätimellä.
3. Paina painiketta vaihtaaksesi lämpötila- ja tehotilojen välillä. Vastaava valo syttyy. Lämpötilaa voidaan säätää välillä 60°C - 240°C ja tehoa voidaan säätää tasolta 1 tasolle 10 nuppia kääntämällä. Huomaa, että nuppia lähinnä olevan keittotason teho on 3500W, kun taas nuppia kauempana olevan keittotason teho on 5000W.
4. Kaiverretun merkin kääntäminen määritettyyn asentoon — kun liesi on toiminnassa, liesi pysähtyy välittömästi.
5. Jokaisella polttimella on oma vastaava ohjausosa.
6. Induktioliesi sammuu automaattisesti, jos mitään toimintoa ei suoriteta 4 tunnin kuluessa.
7. Huomaa, että käsiksipäästävät pinnat voivat kuumentua käytön aikana.

Käyttökelpoiset ja käyttökelvottomat astiat

1. Käyttökelpoiset pannut ja kattilat

Teräs tai valurauta; emaloitu rauta; ruostumaton teräs; tasapohjaiset pannut/kattilat halkaisijaltaan 16-30 cm.

2. Käyttämättömät pannut ja kattilat

Lämmönkestävä lasi; keraamiset astiat; kupari; alumiiniset pannut/kattilat; pyöreäpohjaiset pannut/kattilat, joiden pohja on alle 16 cm.

3.4. Puhdistaminen ja huolto

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.
b) Irrota laite aina pistorasiasta ennen sen puhdistamista. Puhdista joka kerta käytön jälkeen.
c) Jos kattiloita/pannuja käytetään puhdistamatta, ne voivat haalistua tai keittää tahroja.
d) Älä käytä bensiiniä, tinneriä, hankausharjaa tai kiillotusjauhetta induktiolieden puhdistamiseen.
e) Pyyhi astianpesuaineella ja kostealla liinalla.
f) Käytä pölynimuria lian imemiseen ilmanotto- ja poistoaukosta.
g) Älä koskaan kaada vettä laitteen päälle (vesi voi aiheuttaa toimintahäiriön).

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien ratkaisminen

Ongelma	Mahdollinen syy	Ratkaisu
E0	Ilman keittovälinettä liedellä tai käyttämällä sopimatonta ruoanlaittovälinettä	Aseta tai vaihda sopiva pannu tasapohjaiseen lautaselle
E1	Induktioliesi ylikuumenee	Poista kaikki esteet, jotka tukkivat induktiolieden pohjan alla olevan tuuletusaukon, aseta sitten liesi avoimelle alueelle ja yritä uudelleen, kun laite on jäähtynyt.
E2	Liesi ylikuumenee	Varmista, että pannussa on vettä
E3	Jännite alikuormitettu/ ylikuormitettu	Varmista, että jännite ja taajuus ovat tuotteessa olevan arvokilven mukaisia.
