KÄYTTÖOHJE DCM561PBS DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 112

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCM561PBS DCM561P1S
Jännite V	DC	18 18
Tyyppi 1 1
Akkutyyppi Li-lon Li-lon
Virransyöttö W	400	400
RPM		0–4600/0–6000	0–4600/0–6000
Niitoksen leveys	mm	330	330
Paino (ilman akkupakkausta)	kg	3,6	3,6

Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN50636-2-91:2014 mukaisesti

L_PA (äänenpainetaso)	dB(A)	79,5	79,5
L_WA (äänitehotaso)	dB(A)	93	93
K (määritetyn äänitason epävarmuus)	dB(A)	2,3	2,3
Tärinäpäästöarvo a_n =	m/s^2	3,5	3,5
Vaihtelu K =	m/s^2	1,5	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN50636 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

MROITUS:

Ilmoitettu tärinä

esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN60335-1:2012 + A11:2014 + A13:2017 +

A1:2019 + A14:2019 + A2:2019, EN50636-2-91:2014.

2000/14/EC, Nurmikkotrimmeri, L < 50cm, Annex VI

L_WA (mitattu ääniteho) 93 dB(A)

epävarmuus (K) = 2,3 dB(A)

L_WA (taattu ääniteho) 96 dB(A)

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin.

Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

M. Georg Madison Demondel

Markus Rompel

Tekninen päällikkö

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

MROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Código de data 201811475B ou posterior
**Código de data 201536 ou posterior
***A matriz dos tempos de carga da bateria servem apenas de referência; os tempos de carga variam consoante a temperatura e o estado das baterias.

HIVOMIO:

Tarkoittaa mahdollista

vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS:

Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

skun vaara.

on vaara.

Turvaohjeet

MROITUS:

Käyttäessäsi

verkkovirtakäyttöisiä laitteita on aina noudatettava perusturvallisuusvarotoimia, seuraavat toimenpiteet mukaan luettuina, jotta vähennetään tulipalon, sähköiskun, henkilövahingon ja omaisuusvahinkojen riskiä.

MROITUS:

Turvallisuusohjeita on

noudatettava laitetta käytettäessä. Lue nämä käyttöohjeet ennen laitteen käyttöä oman sekä sivullisten turvallisuuden takaamiseksi. Pidä käyttöohjeet tallessa myöhempää tarvetta varten.

• Lue tämä käyttöohje huolellisesti kokonaan ennen laitteen käyttöä.
• Tarkoitettu käyttö on kuvattu tässä ohjeessa. Muun kuin tässä käyttöohjeessa suositellun lisälaitteen tai lisävarusteen käyttö tai laitteen käyttö muuhun kuin tässä käyttöohjeessa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.
• Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ

LUE HUOLELLISESTI ENNEN KÄYTTÖÄ

SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN

Turvalliset käyttötavat

Perehtyminen

a) Lue ohjeet huolellisesti. Tutustu laitteen hallintalaitteisiin ja sen oikeaan käyttöön.
b) Älä koskaan anna lasten tai näitä ohjeita tuntemattomien käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
c) Muista, että käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista onnettomuuksista tai vaaroista.

Valmistelut

a) Ennen käyttöä tarkasta aina laite silmämääräisesti vaurioiden sekä puuttuvien tai väärin sijoitettujen ohjainten tai suojien varalta.
b) Älä koskaan käytä laitetta jos ihmisiä, erityisesti lapsia, tai lemmikkieläimiä on lähistöllä.

Käyttäminen

a) Käytä aina koko laitteen käytön ajan silmäsuojaimia ja tukevia kenkiä.
b) Vältä laitteen käyttöä huonoissa sääolosuhteissa, erityisesti tilanteissa, joissa on olemassa salamoinnin vaara.
c) Käytä laitetta vain päivänvalossa tai hyvässä keinovalaistuksessa.
d) Älä koskaan käytä laitetta, jonka ohjaimet tai suojaukset ovat vaurioituneet tai ne eivät ole paikallaan.
e) Käynnistä moottori vain kun kädet ja jalat ovat poissa leikkausteristä.

f) Irrota laite aina virtalähteestä (ts. irrota johto pistorasiasta, poista estolaite tai irrotettava akku)

• kun laite jää ilman valvontaa,
• ennen tukoksen selvittämistä,
• ennen laitteen tarkastusta, puhdistusta tai muuta laitteelle tehtävää työtä,
• kun laite on osunut vieraaseen esineeseen,
• kun laite alkaa täristä tavallisesta poikkeavalla tavalla.

g) Varo, etteivät leikkuuterät aiheuta käsien tai jalkojen loukkaantumista.

h) Varmista aina, että tuuletusaukot pysyvät vapaana roskista.

Huolto ja varastointi

a) Irrota laite virtalähteestä (ts. irrota johto pistorasiasta, poista estolaite tai irrotettava akku) ennen huolto- tai puhdistustöiden suorittamista.
b) Käytä vain valmistajan suosittelemia varaosia ja tarvikkeita.
c) Tarkasta ja huolla laite säännöllisesti. Anna laite vain valtuutetun huoltoliikkeen korjattavaksi.
d) Kun laite ei ole käytössä, se on säilytettävä lasten ulottumattomissa.

Siimaleikkureiden lisäturvasääntöjä

MROITUS:

Leikkaavat osat jatkavat

pyörimistään vielä moottorin sammuttamisen jälkeen.

• Käytä pitkiä housuja suojaamaan jalkojasi.
• Tarkasta ennen laitteen käyttöä, että leikkausalueellasi ei ole keppejä, kiviä, rautalankoja tai muita esteitä.
• Käytä laitetta vain pystyasennossa siten, että leikkauslinja kulkee lähellä maata. Älä vaihda laitteen asentoa toisenlaiseksi.

- Liiku hitaasti käyttäessäsi laitetta. Huomioi, että vasta leikattu ruoho on kosteaa ja liukasta.

- Älä työskentele jyrkissä rinteissä. Etene rinteessä vaakasuuntaisesti edestakaisin, ei ylhäältä alas.

- Älä ylitä sorateitä tai -polkuja, kun laite on käynnissä.

- Älä koskaan kosketa leikkaussiimaa, kun laite on käynnissä.

- Älä laske laitetta alas ennen kuin leikkaussiima on pysähtynyt kokonaan.

- Käytä vain laitteeseen soveltuvaa leikkaussiimaa. Älä koskaan käytä metallisiimaa tai kalastussiimaa.

- Varo koskemasta siiman katkaisuterään.

- Pidä kädet ja jalat poissa leikkaussiiman tieltä kaikkina aikoina, etenkin moottoria käynnistettäessä.

- Ennen kuin käytät laitetta törmäyksen jälkeen, tarkasta ettei laitteessa ole kulumisen tai vaurioitumisen merkkejä ja korjaa tarvittaessa.

- Huolehdi, että mistään langan pituuden leikkaamiseen tarkoitetusta laitteesta ei aiheudu vammoja. Uuden

leikkaussiiman vetämisen jälkeen palauta laite aina normaaliin toiminta-asentoon ennen päälle laittamista.

• Tarkka valvonta on tarpeen, jos laitetta käytetään lasten lähellä.
• Tätä laitetta ei ole tarkoitettu nuorten tai vajaakuntoisten henkilöiden käyttöön ilman valvontaa.
• Laitetta ei saa käyttää leluna.
• Käytä vain kuivissa paikoissa. Älä anna laitteen kastua.
• Älä upota laitetta veteen.
• Laitteen koteloa ei saa avata. Sisällä ei ole mitään käyttäjän huollettavia osia
• Älä käytä laitetta räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä.
• Kun laitetta säilytetään tai kuljetetaan ajoneuvossa, se on laitettava tavaratilaan tai kiinnitettävä niin, ettei se pääse liikkumaan vauhdin- tai suunnanmuutosten seurauksena.
• Kun laite ei ole käytössä, se on säilytettävä kuivassa, hyvin ilmastoidussa tilassa lasten ulottumattomissa.
• Laite on säilytettävä lasten ulottumattomissa.

Muiden turvallisuus

• Tämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö tai paikalla tulee olla henkilö, joka neuvoo miten laitetta tulee käyttää.
• Lapsia on valvottava, ja on varmistettava, että he eivät leiki laitteella.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Työkalun pyörivien/liikkuvien osien koskettamisesta aiheutuvat vammat.
• Työkalun osien, terien tai lisävarusteiden vaihtamisesta aiheutuvat vammat.
• Työkalun pitkittyneestä käytöstä aiheutuvat vammat. Kun käytät mitä tahansa työkalua pitkään, pidä huolta säännöllisten taukojen pitämisestä.
  • Kuulon heikkeneminen.
• Työkalun muodostaman pölyn hengittämisen aiheuttamat terveysriskit (esimerkiksi: puun, erityisesti tammen, pyökin ja MDF-levyn kanssa työskennellessä).

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

MROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun.

MROITUS: Suosittelemme

vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA.

HIVOMIO: Palovamman vaara.

Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIVOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien

DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 12 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 13.

hUOMaa: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

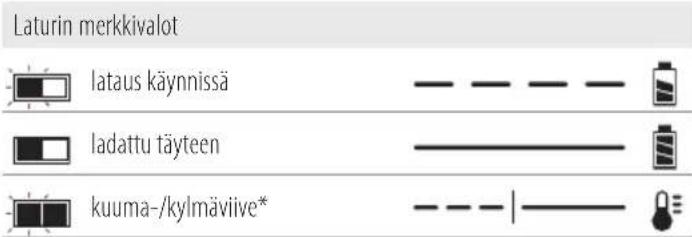

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

MROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lika ja

rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

MROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille.

MROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

MROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

AROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT ^™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla.

Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCM561PBS ja DCM561P1S toimivat 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183,

DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546,

DCB547, DCB548. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Siimaleikkuri
1 Akku (DCM561P1S)
1 Laturi (DCM561P1S)
1 Käyttöohje

hUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

hUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Sammuta työkalu. Poista akku ennen työkalun huoltamista.

Pidä sivulliset poissa työalueelta.

Älä käytä työkalua sateessa tai erittäin kosteissa olosuhteissa tai jätä sitä ulos sateeseen.

Päivämääräkoodin Sijainti (Kuva A)

Päivämääräkoodi 36 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2022 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

MROITUS:

WARTUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Säädettävä nopeuskytkin
2 Lukituksen vapautusvipu
3 Nopeudensäätökytkin
4 Apukahva
5 Moottorikotelo
6 Trimmerin ylävarsi
7 Trimmerin alavarsi

8 Varren kannatin
9 Suojus
10 Kelakotelo
11 Akkukotelo
12 Akku
13 Akun vapautuspainike
14 Pääkahva

Käyttötarkoitus

Trimmeri on suunniteltu ammattimaiseen leikkaamiseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä laite ei ole reunaleikkuri eikä sitä ole tarkoitettu reunojen leikkaamiseen.

Trimmeri on ammattikäyttöön tarkoitettu laite.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

MROITUS:

Vakavan henkilövahingon

vaaran vähentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

MROITUS: Käytä ainoastaan DEWALT-akkuja ja -latureita.

VAROITUS: Älä koskaan käytä laitetta, jos suojus on pois paikoiltaan. Muutoin seurauksena voi olla omaisuus- tai henkilövahinkoja.

Akun asentaminen ja poistaminen (Kuva B)

hUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 12 on ladattu täyteen.

MROITUS: Varmista ennen akun irrottamista tai asentamista, ettei vapautusvipu ole kytkettynä liipaisimen käytön estämiseksi.

Akun asentaminen työkalun kahvaan

1. Kohdista akku 12 kahvan sisällä oleviin kiskoihin.
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun poistaminen työkalusta

1. Paina akun vapautuspainiketta 13 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 15 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Varren kokoaminen (Kuvat C, D)

1. Voit asentaa varren kohdistamalla trimmerin ylävarsi 6 ja alavarsi 7 Kuvan C mukaisesti. Paina lukituspainike 16 alas ja liu'uta ylävarsi alavarteen. Varmista, että lukituspainike kytkeytyy lukitusreikään 17.
2. Kiinnitä varret paikoilleen kirstämällä keskimmäinen pultti 18 pakkaukseen kuuluvalla kuusiokoloavaimella 19 Kuvan D mukaisesti.

Apukahvan kiinnittäminen (Kuva E)

1. Liu'uta apukahva 4 kahvan jalustassa 20 olevaan yläreikään.
2. Pidä apukahvaa paikoillaan ja kierrä kahvan pultti 21 kahvaan sen jalustan alaosasta.
3. Kiristä kahvan pultti pakkaukseen kuuluvalla kuusiokoloavaimella 19. Varmista, että kahva on kiinnittynyt hyvin paikoilleen.
4. Toista toimenpide apukahvan toisella puolella.

Lisäkahvan säätäminen (Kuva F)

Leikkuri toimitetaan täysin koottuna. Apukahva 4 on sijoitettu maksimoimaan tasapaino. Jos säätö on kuitenkin tarpeen, löysää neljä pulttia 22 kuusiokoloavaimella ja liu'uta apukahvaa ylös-tai alaspäin trimmerin ylävarressa 6.

TOIMINTA

Käyttöohjeet

MROITUS: Noudata aina turvaohjeita ja määräyksiä.

MROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Käytä tämän laitteen käytön aikana aina asianmukaisia suojalaseja, jotka täyttävät standardin ANSI Z87.1 (CAN/CSA Z94.3) vaatimukset.

HIVOMIO: Käytä vain trimmeriin suositeltua leikkuulankaa.

HOMIO: Tarkista leikattava alue ja poista mahdolliset langat, johdot tai lankaa muistuttavat kohteet, jotka voivat kiinnittyä pyörivään lankaan tai kelaan. Vältä lankoja, jotka ovat mahdollisesti taittuneet ulospäin laitteen tielle (esim. ketjuaidan alaosassa olevat väkäset).

Käsien oikea asento (Kuva G)

MROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

MROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 14 ja toisen käden pitämistä apukahvassa 4.

Leikkurin käynnistäminen ja sammuttaminen (Kuva A)

Kytke laite toimintaan painamalla vapautuskielekettä 37 eteenpäin, puristamalla lukituksen vapautusvipua 2 ja sen jälkeen säädettävää nopeuskytkintä 1.

Kytke laite pois toiminnasta vapauttamalla nopeuskytkin, lukituksen vapautusvipu ja -kieleke.

MROITUS: Älä koskaan yritä lukita virtakytkintä käyttöasentoon.

Nopeuden säätökytkin (Kuva A)

Tällä siimaleikkurilla on mahdollista säätää nopeutta leikkausajan pidentämiseksi suurikokoisissa töissä tai kiihdyttää leikkurin nopeutta korkeatehoiseen leikkaamiseen.

Pidentääksesi leikkausaikaa paina säätökytkintä 3 eteenpäin kohti apukahvaa 4 asentoon "LO". Tila soveltuu parhaiten suurten, enemmän aikaa vievien projektien tekemiseen.

Kiihdytä laitteen nopeutta vetämällä nopeuden säätökytkintä taaksepäin kohti akun koteloa 11 asentoon "HI". Tila soveltuu parhaiten tiheämmän kasvuston läpi leikkaamiseen ja käyttöön, jossa vaaditaan suurempaa kierrosnopeutta.

hUOMaa: "HI"-tilassa käyttöaika lyhenee "LO"-tilaan verrattuna.

Leikkaaminen (Kuvat H, I)

Aseta leikkuri oikeaan kulmaan sen ollessa päällä ja liikuta sivulta toiselle Kuvan H mukaisesti.

Pidä vähintään 610 mm väli suojuksen ja jalkojesi välillä Kuvan l mukaisesti.

MROITUS: Pidä pyörivät siimat karkeasti otaen maan kanssa saman suuntaisina (korkeintaan 30 asteen kulmaan käännettynä). Tämä siimaleikkuri ei ole reunaleikkuri. ÄLÄ KALLISTA LEIKKURIA siten, että siima pyörii lähestulkoon kohtisuoraan maata kohti. Lentävä leikkausjäte voi aiheuttaa vakavia vammoja.

Leikkaussiiman törmäyssyöttö

Leikkurissa käytetään läpimitaltaan 2,032 mm nailonsiimaa. Leikkaussiima kuluu nopeammin ja vaatii enemmän syöttöä, kun leikataan kävelytien reunaa tai muita kuluttavia materiaaleja pitkin tai leikataan paksumpia kasveja.

Leikkuria käytettäessä siima kuluu lyhyemmäksi. Siimaa syötetään lisää törmäämällä leikkurilla varovasti maahan leikkurin käydessä normaalilla nopeudella.

hUOMaa: Nailonsiiman syöttäminen yli 330 mm levyiseksi vaikuttaa heikentävästi leikkurin suorituskykyyn, käyttöaikaan ja käyttöikään moottorille mahdollisesti aiheutuvasta vahingosta johtuen. Se voi mitätöidä takuun.

Leikkausvinkkejä

• Käytä leikkaamiseen siiman kärkeä; älä pakota siiman kantaa leikkaamattomaan nurmeen.
• Lanka- ja lauta-aidat aiheuttavat ylimääräistä siiman kulumista ja voivat jopa rikkoa sen. Kivi- ja tiiliseinät, reunakiveykset ja puu voivat kuluttaa siimaa nopeasti.
• Älä anna puolan kannen viistää pitkin maata tai muita pintoja.
• Kun leikkaat korkeaa kasvustoa, leikkaa ylhäältä alas äläkä leikkaa korkeampaa kuin 30 cm kasvustoa.

• Pidä leikkuri kallistettuna kohti leikattavaa aluetta; tämä on paras leikkausalue.

• Leikkuri leikkaa, kun yksikköä liikutetaan vasemmalta oikealle. Tällöin käyttäjän päälle ei lennä leikkuujätettä.

• Vältä puita ja pensaita. Puun kaarna, puiset listat, ulkovuoraukset ja aidanpylväät voivat helposti vaurioitua leikkurin siimasta.

Leikkuulangan kelaaminen (Kuvat J, K)

VAKROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

HOMIO: Vaihda kelat ja lanka ainoastaan DEWALTin alkuperäisiin osiin. Jos laitteessa käytetään muiden valmistajien lankoja, trimmerin teho voi heikentyä ja se voi vaurioitua tai seurauksena voi olla henkilövahinko. Trimmerissä on halkaisijaltaan 2,032 mm:n lanka. Trimmerissä voidaan kuitenkin käyttää 02,413 mm:n lankaa edellyttäen, että se on muodoltaan spiraalimainen ja sen reunat ovat sileitä ja pyöristettyjä (trimmerin käyttöaika voi tällöin lyhentyä).

HOMIO: Jos leikkuulanka ylettyy leikkuuterän yli, leikkaa se lyhyemmäksi niin, että se juuri ylettyy terään. Siten voit välttää laitteen vahingoittumisen.

Vaihda lanka ainoastaan DEWALT in alkuperäiseen lankaan.

1. Poista akku.
2. Leikkaa leikkuulanka enintään 8 m:n pituuteen.
3. Kohdista kelakotelon silmukat 23 kelan päässä 25 olevaan nuoleen 24 Kuvan J mukaisesti.
4. Kierrä leikkuulangan yksi pää silmukan läpi. Ohjaa lanka toisen silmukan läpi ja jatka langan vetämistä silmukan läpi, kunnes kelakotelon molemmilla puolilla on saman verran lankaa Kuvan J mukaisesti.
5. Kiinnitä kelan suojus 26 paikoilleen yhdellä kädellä. Kääri lanka toisella kädellä kelaan pyörittämällä kelan päätä 25 vastapäivään Kuvan K mukaisesti. Jatka käärimistä, kunnes kelakotelon molemmilla puolilla on 127 mm lankaa.

Vaihto-osat

VAKROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

MROITUS: Sellaisten lisävarusteiden käyttö, joita DEWALT ei ole suositellut tämän laitteen kanssa käytettäväksi, voi olla vaarallista.

MROITUS:

Älä käytä minkäänlaisia teriä tai mitään lisälaitteita tai lisävarusteita, joita DEWALT ei ole suositellut tämän laitteen kanssa käytettäväksi. Siitä voi aiheutua vakavia vammoja tai laitteen rikkoutuminen.

Käytä DEWALTin vaihtosiimaa mallinro DWO1DT801 tai DWO1DT802.

- Kun vaihdat siimaa, käytä vain läpimitaltaan 2,032 mm siimaa (suositellaan mallinumeroita DWO1DT801 ja DWO1DT802). Optimaalisen suorituskyvyn varmistamiseksi älä käytä 2,413 mm siimaa. Muun kokoiset siimat voivat heikentää suorituskykyä ja vaurioittaa leikkuria.

KUNNOSSAPITO (KUVA L)

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

MROITUS:

Vakavan henkilövahingon

vaaran vähentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

1. Pidä Kuvassa L näkyvät ilmanottoaukot 27 puhtaina, jotta vältytään ylikuumenemiselta.
2. Leikkurin siima voi kuivua ajan myötä. Pidä siima hyvässä kunnossa säilyttämällä sitä suljettavassa muovipussissa, jossa on ruokalusikallinen vettä.
3. Muoviosat voidaan puhdistaa miedolla saippualiuoksella ja kostealla liinalla.
4. Suojuksen reunassa oleva siiman katkaisija voi tylsyä ajan myötä. On suositeltavaa teroittaa terä aika ajoin viilalla.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

MROITUS:

Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

MROITUS:

Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Puolakotelon vaihtaminen (Kuvat M, N)

1. Pyöritä puolakoteloa 10 kunnes karan 28 aukko 29 on linjassa suojuksen 9 loven 30 kanssa. Kolmas aukko moottorin kotelossa 31 on näkyvissä Kuvan M mukaisesti. Työnnä ruuvinväännin kaikkien kolmen aukon läpi, jotta puolakotelo ei pääse kääntymään.
2. Käännä puolakoteloa myötäpäivään Kuvan N mukaisesti.
3. Aseta ruuvimeisseli uudelleen kolmen reiän läpi 28, 30 ja 31, pyöritä uutta kelakoteloa vastapäivään ja kiristä se hyvin trimmeristä ulos tulevalla pultilla 32.

Suojuksen vaihtaminen (Kuvat 0–Q)

MROITUS:

Älä koskaan käytä laitetta, kun suojus ei ole kunnolla paikoillaan.

1. Irrota puolakotelo Puolakotelon vaihtaminen -osiossa kuvatulla tavalla.
2. Irrota suojuksen 4 ruuvia 33 Kuvan O mukaisesti.
3. Nosta suojus irti Kuvassa P näkyvässä kulmassa.
4. Kiinnitä uusi suojus liu'uttamalla uuden suojuksen kieli 34 moottorin kotelon 5 reunan 35 alle ja laske sitten suojuksen takaosa paikoilleen Kuvan Q mukaisesti.
5. Laita 4 ruuvia 33 takaisin paikoilleen ja kiristä hyvin.
6. Laita puolakotelo takaisin paikalleen Puolakotelon vaihtaminen -osiossa kuvatulla tavalla.

Lisävarusteet

AROITUS:

Muita kuin DEWALT-

lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka

voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierratä sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

VIANMÄÄRITYS

Ongelma Ratkaisu
Laite ei käynnisty. Tarkista akun asennus.Tarkista akun latausvaatimukset.Tarkista, että lukituspainike on vedetty kokonaan taakse ennen liipaisimen käyttöä.
Laite sammuu käytön aikana.	Lataa akku.Poista jäämät kelan ympäriltä.Pienennä/rajoita aluetta, se saa olla enintään 330 mm.Asenna suojus takaisin paikoilleen, jos se on irrotettu.
Akku ei lataudu.	Aseta akku laturiin, kunnes punainen latauksen merkkivalo syttyy. Lataa korkeintaan 8 tuntia, jos akku on tyhjentynyt kokonaan.Kytke laturi pistorasiaan. Katso lisätietoa osiostaLaturin toiminta.Tarkista pistorasian sähkövirta kytkemällä siihen jokin laite.Tarkista valojen sammuttamisen yhteydessä virran katkaisevaa valokytkintä liitetty pistorasiaan.Siirrä laturi ja laite ympäristöön, jonka lämpötila on yli 4 °C ja alle 40 °C.
Laite käy hitaasti. Paina säädettävä nopeuskytkin kokonaan alas. Nopeus säätyy kytkimen säätötason mukaan.Jos laite toirmii edelleen hitaasti, irrota akku laitteesta.Tarkista, että kelakotelo pääsee pyörimään esteettä. Puhdista se tarvittaessa huolellisesti.Tarkista, että leikkuulankaa ei tule ulos kelasta yli 122 mm:n verran. Jos se tulee ulos, katkaise lanka niin, että se juuri ylettyy leikkuuterään.
Trimmeri tärisee. Varmista, että molemmat leikkuulangat ovat samanpituisia.Tarkista, onko kela kelautunut oikein. Jos kela on vaurioitunut, vaihda se uuteen.

18V LITIUM TRÅDTRIMMER DCM561PBS, DCM561P1S

Gratulerar!
