KÄYTTÖOHJE UPPSPEL 805.113.56 IKEA

Sähkökäyttöinen korkeussäädettävä työtaso, jossa on ohjausjärjestelmä korkeuden säätämistä varten. Tätä laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joilla on fyysisiä, aisteihin liittyviä tai psyykkisiä rajoitteita tai joilta puuttuu kokemusta ja tietoa, jos heidän turvallisuudestaan vastaava henkilö valvoo tai neuvoo heitä laitteen turvallisessa käytössä ja he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa huoltaa tai puhdistaa tuotetta ilman valvontaa.

Sähkökäyttöinen korkeussäädettävä työpöytä

UPPSPEL-tuotteiden ohjeet

Tulo:vaihtovirta 220–240 V, 50/60 Hz.

Virrankulutus valmiustilassa:< 0,1 W.

Äänitaso:Alle 55 dB(A).

Korkeuden säätöväli:72–120 cm.

Enimmäiskuormitus:70 kg.

Käyttölämpötila:10–40 °C.

Säilytyslämpötila:-18–70 °C.

Kosteus:20–80 % 40 °C:ssa.

Virtalähde:24.0V DC, 240 W.

Tätä laitetta saa käyttää vain sen mukana toimitetun virtalähteen kanssa.

Jokaisen tämän pöydän asennuksesta, päivittäisestä käytöstä, korjauksesta tai huollosta vastaavan henkilön on luettava nämä ohjeet huolellisesti. Pidä nämä ohjeet lähellä korkeussäädettävää pöytääsi.

Asennusohjeet

• Pöytä kootaan erillisten kokoamisohjeiden mukaan.
• Liitä sähköjohto virtalähteeseen.
  HUOMIO! Sähköjohdon täytyy voida liikkua vapaasti. Pöytä on valmis käytettäväksi.
• Moottori pysähtyy automaattisesti, kun pöytä on korkeimmassa tai matalimmassa asennossa.

Käyttö

• Pöytää tulee käyttää ainoastaan pelipöytänä, jonka korkeutta voidaan säätää portaattomasti istuma- ja seisoma-asennon välillä.
• Pöytä on tarkoitettu käytettäväksi kuivissa sisätiloissa (esim. toimistoympäristössä).

Pöytää ei saa ylikuormittaa. Sen enimmäiskuormitus on 70 kg. Järjestelmä toimii yhtäjaksoisesti enintään 2 minuutin ajan. Tämän jälkeen mottorit tarvitsevat noin 18 minuutin lepoajan ennen kuin niitä voidaan käyttää.

PIKAOPAS

Noudata näitä ohjeita pöydän korkeutta säätäessäsi:

1. Varmista, että pöytä pääsee liikkumaan vapaasti.
2. Nosta pöytää painamalla ylöspäin osoittavaa nuolta ja laske painamalla alaspäin osoittavaa nuolta.
3. Näyttö sammuu, kun sitä ei ole käytetty noin 10 sekuntiin. Herätä säädin painamalla jotakin painiketta.

Turvallisuusmääräykset

• Nosta tai laske pöytää aina sopivalta turvaetäisyydeltä, jotta et jää puristuksiin liikkuvan pöytätason ja sen ympärillä olevien kiinteiden kohteiden väliin.
• Käyttäjän on varmistettava, ettei pöydän nostamisesta/laskemisesta aiheudu vahinkoa ihmisille tai esineille. Pöytätaso ei saa osua kiinteisiin kohteisiin, jotta pöytä ei kaadu. Siirrä aina tuoli pois pöydän läheltä ennen pöydän korkeuden säätämistä.
• Pöydän kolmijalkaa ei saa muunnella millään tavoin. Pöydän huollon ja korjauksen aikana sähköjohto täytyy aina irrottaa virtalähteestä.
• Pöydän jalkojen muuntelu on ehdottomasti kielletty!
• Pöydällä ei saa nostaa ihmisiä.

Huolto- ja korjausohjeet

• Tarkista noin viikon käytön jälkeen, että ruuvit on kiristetty kunnolla.
• Jos pöytää ei voi laskea tai nostaa, tarkista, että kaikki sähköliitännät on kytketty asianmukaisesti.
• Sähköjohto täytyy irrottaa virtalähteestä, kun sähköisen järjestelmän osia vaihdetaan. Vaihda järjestelmän osa ja liitä johto sitten virtalähteeseen. Pöytä on valmis käytettäväksi.

Jos pöytä ei edelleenkään toimi, ota yhteyttä lähimpään IKEA-tavarataloosi tai asiakaspalveluun.

Valmistaja:

IKEA of Sweden AB

Osoite:

Box 702, SE-343 81 ÄLMHULT

SÄILYTÄ NÄMÄ OHJEET

Tuotteen huolto

Älä yritä korjata tuotetta itse, koska suojakotelon avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitepisteille tai muille vaaroille.

Vianmääritysohje

HUOMIO!

Irrota aina johto seinäpistorasiasta ennen huoltoa!

Ongelma Tarkista Kokeile
Pöytä ei liiku.	Onko jalustan virtajohto kytketty pistorasiaan?	Kytke valaisin tai muu laite pistorasiaan ja tarkista, että syöttöjännitteessä ei ole vikaa.
	Onko kaikki jalustan ja pistorasian välillä olevat pistokkeet kytketty oikein?	Katso k
Pöytä pysähtyy ja liikkuu sen jälkeen vain päinvastaiseen suuntaan.	Onko pöytä nostettu tai laskettu ääriasentoon? Kun pöytä on no stettu ylös ääriasentoon, se liikkuu vain alaspäin.
	Onko pöydän päällä paljon painoa verrattuna tilanteeseen, jolloi
Pöytä liikkuu vain alaspäin, vaikka sen päällä ei ole liikaa painoa.		Palauta perusasetukset käyttöön.
Pöytä ei nouse ylös äärlasentoon asti. Se pysähtyy aina samaan kohtaan.		Järjestelmässä on uusi päätepisteasetus, jota ylemmäs pöytä ei nouse. Vo
Pöytä nousee vain vähän ylöspäin ja pysähtyy.	Onko runko kiinnitetty jalkoihin oikeilla ruuveilla?	Tarkista kokoamisohjeesta, ovatko käytetyt ruuvit oikean pituisia. Liian pitkät ruuvit voivat vaurioittaa jalkaa.
	Onko kaikki liitännät tehty oikei
USB ei toimi. Ota yhteyttä lähimpään	IKEA-tavarataloon tai	asiakaspalveluun.

Perusasetukset:

Paina nuolipainike pohjaan, kunnes jalat ovat alimmalla tasolla, ja pidä painike painettuna vielä 6 sekunnin ajan. Tiettyjen virheiden ilmetessä tämä tulee tehdä kaksi kertaa peräkkäin. Nyt pöytä on alkuperäisessä tasossaan.

Käyttöönotto-ohjeet:

Vaihe 1. Paina alaspäin osoittavaa nuolta jatkuvasti muutaman sekunnin ajan, kunnes pöytä on alimmassa asennossa.

Vaihe 2. Paina alaspäin osoittavaa nuolta jatkuvasti toisen kerran, kunnes näytössä näkyy "RST".

Vaihe 3. Paina alaspäin osoittavaa nuolta jatkuvasti kolmannen kerran, kunnes pöytä liikkuu hiukan alaspäin.

Kun pöytä lakkaa liikkumasta ja näytössä näkyy "72", pöytä on valmis käyttöön.

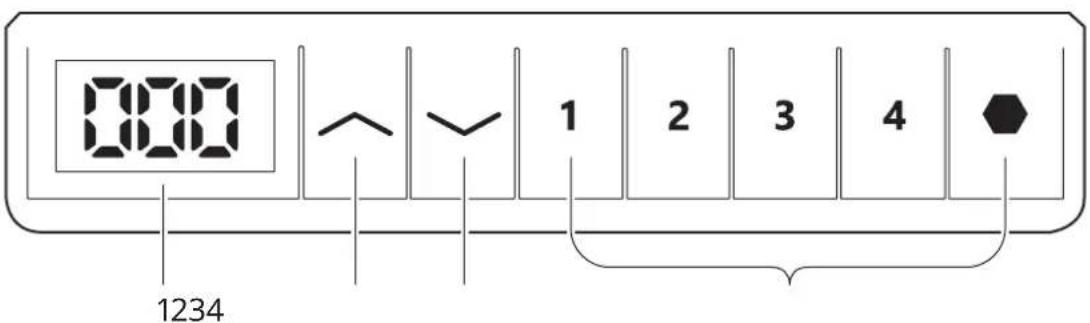

Korkeudensäädin

000 1234 1 2 3 4

1. Led-näyttö: herätä led-näyttö painamalla jotakin painiketta kerran.
2. Nuoli ylös ⬆: nosta pöytää pítämällä tätä painettuna.
3. Nuoli alas √: laske pöytää pitämällä tätä painettuna.

4. Muistiasetus: + 1, 2 3 4

5. Tämänhetkisen korkeuden tallentaminen: paina -painiketta, näytössä näkyy "S-", paina sitten haluttua muistipainiketta 1, 2 tai, 3 4. Tämä yhdistää korkeuden tähän numeroon.

6. Jos esimerkiksi valitset 1, näytössä näkyy "S-1", jne.
7. Muistipainike 1, 2, 3, 4

Huomautus:

Pöydän liikkeen voi pysäyttää milloin tahansa painamalla mitä tahansa painiketta. Korkeusasetukset säilyvät, vaikka pöydän virta katkaistaisiin.

Nollaus:

Vaihe 1: pidä alaspäin osoittavaa nuolta painettuna muutaman sekunnin ajan, kunnes pöytä on alimmassa asennossa.

Vaihe 2: pidä alaspäin osoittavaa nuolta √ painettuna toisen kerran, kunnes näytössä näkyy "RST".

Vaihe 3: pidä alaspäin osoittavaa nuolta painettuna kolmannen kerran, kunnes pöytä laskee hitaasti. Kun pöytä lakkaa liikkumasta ja näytössä näkyy "72", pöytä on valmis käyttöön.

Säätimen lukitseminen/avaaminen:

Säätimen lukitseminen: pidä -symbolia painettuna 10 sekunnin ajan, kunnes näytössä näkyy "LOC".

Säätimen lukituksen avaaminen: pidä -symbolia painettuna 10 sekunnin ajan, kunnes näytössä näkyy pöydän todellinen korkeus.

1. Nykyisen korkeuden tallentaminen ylärajaksi:

Vaihe 1: Paina painiketta jolloin näytössä näkyy "S-".

Vaihe 2: Paina △ nuoli ylös -painiketta, kunnes näyttö vilkkuu.

Vaihe 3: Paina painiketta 📄 uudelleen. Ylärajan asetus on valmis, kun näytössä näkyy "999".

2. Nykyisen korkeuden tallentaminen alarajaksi:

Vaihe 1: Paina painiketta jolloin näytössä näkyy "S-".

Vaihe 2: Paina ▼ nuoli alas -painiketta, kunnes näyttö vilkkuu.

Vaihe 3: Paina painiketta 📄 uudelleen. Alarajan asetus on valmis, kun näytössä näkyy "000".

3. Raja-asetusten kumoaminen:

Vaihe 1: Paina painiketta jolloin näytössä näkyy "S-".

Vaihe 2: Paina painiketta 📄 uudelleen. Raja-asetus on kumottu/poistettu, kun näytössä näkyy "555".

Säädä minimikorkeus

1. Noudata tehdasasetusten palautusprosessia. Siirry nollauskohtaan, jolloin näytöllä näkyy RST.

2. Pidä painiketta painettuna viisi sekuntia. Näyttö vilkkuu ja näyttää korkeuden.

3. Paina sitten tai saätääksesi korkeuden haluamallesi tasolle ja odota 5 sekuntia, jolloin näytölle ilmestyy RST ja asetus on valmis.

Virhekoodien ohjeet

Virhekoodi syy ratkaisu
E01E02	Ylivirtasuojaus/oikosulku	Poista ensin ylimääräinen paino työpöydältä. Katso sitten tehdasasetusten palautus- / aloitusohjeet.
E07E08	Moottorin johdon avoimen piirin virhe	Varmista ensin, että kaikki johdot on kunnolla liitetty toisiinsa.Katso sitten tehdasasetusten palautus- / aloitusohjeet.
E13 Ylivirtasuojaus/oikosulku Katso tehdasasetusten palautus- / aloitusohjeet.
H01	Ylikuumeneminen	Irrota johto seinäpistorasiasta ja liitä se uudelleen, tai odota 18 minuuttia, jotta moottorit jäähtyvät ennen kuin käytät niitä uudelleen.
RST Virtakatkos Katso tehdasasetusten palautus- / aloitusohjeet.
888/000 Säätimen virhe Ota yhteyttä IKEA-asiakaspalveluun.

Rastilla ylivedetyn roskasäiliön symboli osoittaa, että tuote tulee hävittää erillään talousjätteestä. Tuote tulee toimittaa kierrätettäväksi paikallisten jätteiden hävittämistä koskevien ympäristömääräysten mukaisesti. Erottamalla merkityn esineen kotitalousjätteistä autat vähentämään polttolaitoksille tai kaatopaikoille lähetettävän jätteen määrää ja minimoimaan mahdolliset kielteiset vaikutukset ihmisten terveyteen ja ympäristöön. Lisätietoja saat ottamalla yhteyttä IKEA-tavarataloon.
