BRUKSANVISNING UPPSPEL 805.113.56 IKEA
Service på produkten
En elektrisk-mekanisk arbetsyta med kontroll för att justera höjden upp och ner. Denna produkt kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de har fått handledning eller instruktioner om hur produkten ska användas på ett säkert sätt och förstår de medföljande riskerna av en person ansvarig för deras säkerhet.
Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
Elektriskt sitt-/ståskrivbord
| Råd och anvisningar för UPPSPEL |
| Ingång:220-240VAC, 50/60Hz |
| Standby strömförbrukning:<0.1 W. |
| Ljudnivå:Lägre än 55 dB(A). |
| Höjdinställningsintervall:72-120 cm/28,3-47,2 inch. |
| Max last:70kg/154lbs. |
| Temperaturområde vid användning:+50 upp till +104 °F/+10 °C upp till + 40 °C. |
| Temperaturområde vid förvaring:0 upp till 158 °F/-18 °C upp till 70 °C. |
| Luftfuktighet:20% upp till 80% vid 104 °F/40 °C. |
| Nätaggregat:24.0V DC, 240 W. |
Denna produkt får endast användas tillsammans med det medföljande nätaggregatet.
Varje person som är ansvarig för detta bord vid installation, daglig användning eller service och reparation ska noggrant läsa dessa instruktioner. Förvara instruktionerna i anslutning till bordet.
Installationsanvisning
- Bordet monteras enligt separata monteringsanvisningar.
- Anslut elkabeln till ett eluttag.
OBS! Elkabeln måste ha full rörlighet.
- Bordet är nu klart för användning. Motorerna stannar automatiskt när bordet når sitt lägsta respektive högsta läge.
Användning
- Bordet ska endast användas som skrivbord för gaming med möjlighet att kontinuerligt justera arbetshöjden mellan sittande och stående läge.
- Bordet får endast användas inomhus och i torra lokaler (kontorsmiljö eller liknande).
Bordet får inte överbelastas - max. last är 70KG/154lbs. Systemet kan köras kontinuerligt i max. 2 minuter. Därefter måste motorerna vila i cirka 18 minuter innan de kan användas igen.
SNABB GUIDE
Följ dessa instruktioner när du justerar bordshöjden:
- Se till att inga föremål är i vägen för bordet.
- För att föra bordet upp/ned, tryck på knappen med pil upp respektive ner.
- Displayen släcks om den inte används under 10 sekunder. Tryck på valfri knapp för att tända den igen.
Säkerhetsregler
- När bordet körs upp/ned, håll ett lämpligt säkerhetsavstånd för att undvika risken att klämmas mellan den rörliga bordsskivan och fasta föremål i dess närhet.
- När bordet körs upp/ned ska användaren kontrollera att inga personer och föremål skadas. Bordsskivan får inte gå emot ett fast föremål så att bordet välter. Ta alltid bort stolen innan bordet körs upp/ned.
- Bordsstativet får inte ändras eller förändras på något sätt. Vid service och reparation av bordet måste elkabeln alltid dras ut från eluttaget.
- Ändringar av benen är absolut förbjudet!
- Bordet får inte användas för personallyft.
Skötsel och reparationsanvisningar
- Efter cirka 1 veckas användning, kontrollera att skruvarna är ordentligt åtdragna.
- Om bordet inte kan sänkas eller höjas, kontrollera att alla elanslutningar är kopplade korrekt.
- Om någon del av elsystemet ersätts, måste elkabeln först kopplas från eluttaget. Byt ut den elektriska delen och anslut sedan den elektriska kabeln till eluttaget. Bordet är nu klart för användning.
Om bordet fortfarande inte fungerar, kontakta ditt närmaste IKEA varuhus eller kundservice.
Tillverkare:
IKEA of Sweden AB
Adress:
Box 702, 343 81 ÄLMHULT
SPARA DESSA INSTRUKTIONER
Produktservice
Försök inte att reparera produkten själv eftersom du genom att öppna eller ta bort skydd kan utsätta dig för farliga strömförande punkter eller andra risker.
Felsökningsguide
OBS!
Dra alltid ut elkabeln ur vägguttaget före underhåll!
| Symptom Kontrollera Åtgärd | | |
| Skrivbordet går inte att höja/sänka. | Är benen anslutna till strömförsörjningen? | Försök att ansluta en lampa till vägguttaget för att kontrollera att matningsspänningen är OK. |
| Är alla kontakter korrekt monterade mellan benen och strömförsörjningen? | Se monteringsanvisning. Kontrollera alla anslutningar. |
| Finns det synliga skador på kablarna, styrenheterna eller benen? | Skadade delar måste bytas ut - kontakta IKEA kundservice. |
| Skrivbordet stannar och kan bara köras i motsatt riktning. | Är skrivbordet höjt/sänkt så mycket det går? När skrivbordet nått sitt högsta/lägsta läge kan det bara gå i motsatt riktning. |
| Finns det mycket last på skrivbordet, jämfört med när skrivbordet fungerade normalt? | Ta bort lite av lasten och försök igen. |
| Skrivbordet går bara nedåt, trots att det inte är överlastat. | | Utför Grundinställningar. |
| Skrivbordet går inte att köra ända upp. Det stannar alltid i samma position. | | Systemet har ett nytt ändstopp uppåt. Utför Grundinställningar för att ta bort stoppet. |
| Skrivbordet kör bara lite uppåt och stannar sedan. | Har de korrekta skruvarna använts vid monteringen av ramen till benen? | Kontrollera att den använda skruven har rätt längd (se monteringsanvisning). Om skruven är för lång kan den skada benet. |
| Är alla anslutningar korrekta? Kontrollera alla anslutningar. | |
| Är skrivbordet för tungt lastat? Minska viktbelastningen och försök igen. En Grundinställning kan behövas innan skrivbordet körs uppåt. |
| USB-uttaget fungerar inte. Kontakta | ditt närmaste IKEA varuhus eller kundservice. | |
Grundinställning:
Tryck och håll inne knappen med pil som pekar nedåt tills benen har nått den lägsta positionen och ytterligare i minst 6 sekunder. Vid vissa fel måste detta göras 2 gånger i följd. Nu är skrivbordet i grundläget.
Instruktioner för start:
Steg 1: Tryck på/håll in pil ner knappen några sekunder tills skrivbordet når sitt lägsta läge.
Steg 2: Tryck på/håll in pil ner-knappen en andra gång tills displayen visar "RST".
Steg 3: Tryck på/håll in pil ner-knappen en tredje gång tills bordet sakta rör sig nedåt.
När bordet slutar röra sig och displayen visar "72" är det redo att användas.

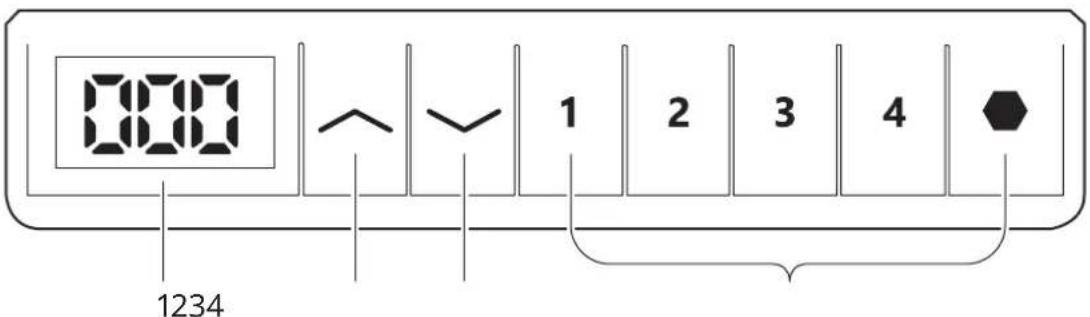

Höjdjusteringskontroller
- LED-display: Tryck in någon av knapparna för att sätta igång LED-displayen.
- Upp-knapp pil upp ▲: Tryck och håll in för att höja skrivbordet.
- Ner-knapp pil ner √: Tryck och håll in för att sänka skrivbordet.
- Minnesinställning: + 1 2 3 4
- För att spara nuvarande höjd: Tryck på knappen, displayen kommer att visa "S", tryck sedan på önskad minnesknapp. Det kommer att binda höjden till detta nummer.
- Till exempel, om du trycker på 1, kommer displayen att visa "S-1" osv. • Minnesknapp 1, 2, 3, 4
Notera:
Skrivbordets rörelse kan stoppas närsomhelst genom att trycka på någon av knapparna.
Höjdinställningarna kommer att finnas kvar även om skrivbordets strömförsörjning bryts.
Återställning:
Steg 1: Tryck på/håll in pil ner-knappen √ några sekunder tills skrivbordet når sitt lägsta läge.
Steg 2: Tryck på/håll in pil ner-knappen en andra gång tills displayen visar "RST".
Steg 3: Tryck på/håll in pil ner-knappen en tredje gång tills bordet sakta rör sig nedåt. När bordet slutar röra sig och displayen visar "72" är det redo att användas.
Lås/lås upp kontroll:
Lås kontrollen: Tryck/håll in (symbol) i 10 sekunder tills displayen visar "LOC".
Lås upp kontrollen: Tryck/håll in (symbol) i 10 sekunder tills displayen visar bordets verkliga höjd.
Inställning för högsta position/lägsta position
1. För att spara den aktuella höjden som högsta position:
Steg 2: Tryck på ⬆-pilen uppåt tills displayen blinkar.
Steg 3: Tryck på knappen igen. Inställningen för högsta position är klar när displayen visar "999".
2. För att spara den aktuella höjden som lägsta position:
Steg 3: Tryck på knappen igen. Inställningen för lägsta position är klar när displayen visar "000".
3. Ta bort positioner
Steg 2: Tryck på knappen 📄 igen. Inställningarna för positioner är borttagna när displayen visar "555".
Justera den lägsta höjden
- Följ processen för återställning. Gå till återställningspositionen som visar RST.
- Tryck i 5 sekunder. Skärmen visar höjden och blinkar.
- Tryck sedan på eller för att justera höjden till önskad position. Vänta i 5 sekunder. Skärmen visar RST är justeringen är klar.
Instruktioner vid felkoder
| Felkod Anledning | Lösning | |
| E01E02 | Överströmsskydd/kortslutning | Ta bort belastning på skrivbordet. Se sedan instruktionerna för Start/återställning. |
| E07E08 | Fel på motorledningens öppna krets Säkertställ att alla kablar är korrekt anslutna.Se sedan instruktionerna för Start/återställning. |
| E13 Överströms-/kortslutningsskydd Se instruktioner för Start/återställning. | |
| H01 Överhettning Dra ut kontakten ur vägguttaget och sätt i den igen – eller låt motorenavila i cirka 18 minuter innan du använder dem igen. | |
| RST Elavbrott Se instruktioner för Start/återställning. | |
| 888/000 Fel på styrkontrollen Vänligen kontakta IKEA kundtjänst. | |
Symbolen med den överkorsade softunnan betyder att produkten ska kasseras separat från hushållsavfall. Produkten ska lämnas in för återvinning enligt lokala regler för avfallshantering. Genom att separera en märkt produkt från hushållsavfall bidrar du till att reducera mångden avfall som skickas till förbränning eller deponi och minimerar potentiell negativ påverkan på mänsklig hälsa och miljön. För mer information, vänligen kontakta ditt IKEA varuhus.
