KÄYTTÖOHJE AD 7861 ADLER

"ÄLÄ KÄÄNTÄ" - KUVAUS TÄRKEÄÄ Laitteen merkintä tarkoittaa, että laitetta ei saa peittää vaatteilla, peitteillä ja muilla tekstiilituotteilla, jotka voivat aiheuttaa syttymistä.

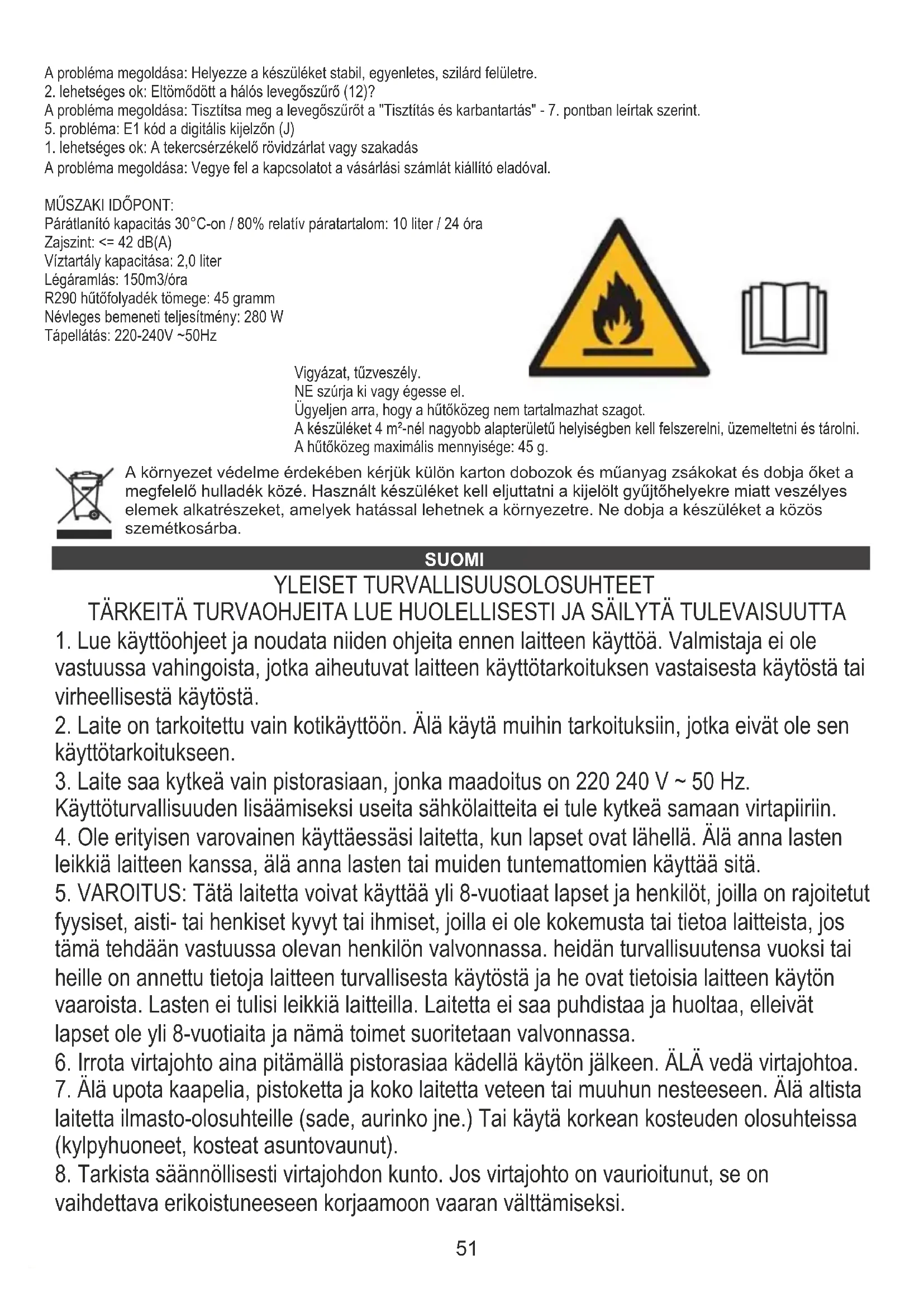

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole

vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen

käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten

leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut

fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista

laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai

vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi,

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin

jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

16. Tehokasta ilmankuivausta varten laitteiden sivuseinien ja puristettujen huonekalujen

tai verhojen väliin tulee käyttää vähintään 20 cm: n rako.

17. Älä suihkuta kuivainta tulipalo- tai räjähdysvaaran välttämiseksi

18. Jos haluat käyttää kotelon osia, älä sijoita ilmankuivainta lämmityslaitteiden

19. Poista säiliöön kerätty vesi. Vesi vahingossa juominen tai sen käyttäminen muiden

kanssa voi aiheuttaa sairauden.

20. Ei tue laitteita, joissa takakuori on poistettu liikkuvien ja kuumien osien takia.

21. Älä käytä muita kuin valmistajan suosittelemia sulatus- tai käyttöprosesseja.

22. Laitteen tulisi olla saatavana osana pysyvää sytytyslähteiden luetteloa, ts. Ilman

avointa liekkiä, ilman toimivaa kaasulaitetta tai ilman toimivan laitteen lämmitintä.

23. Älä lävistä tai tupakoi.

24. Huomaa, että jäähdytysvalmistajat eivät saa sisältää hajusteita.

Ennen ensimmäistä käyttöä: 1. Ilmankuivainta on käytettävä tasaisella ja vakaalla pinnalla. Pidä etäisyydet yksikön ja muiden esineiden välillä kuvan 1 mukaisesti sopivan tehokkuuden varmistamiseksi. Sulje kaikki huoneet, joissa haluat kuivata ilman, kaikki ikkunat ja ovet.

2. Älä käytä ilmankuivainta ja tyhjennysletkua ympäristön lämpötilassa alle 0 ° C veden jäätymisen estämiseksi.

3. Älä käytä ilmankuivainta ulkopuolella. Altistuminen suoralle auringonvalolle tai sateelle voi aiheuttaa ylikuumenemisen, sähköiskun ja tulipalon. 4. Älä laita vesisäiliötä ilmankuivaimeen, jotta vältetään veden vuotaminen laitteen sisälle ja se vaurioittaa eristystä. 5. Älä koskaan yritä käyttää ilmankuivainta erityiskäyttöön, kuten elintarvikkeiden kosteudenpoistoon tai taideesineiden säilömiseen tai vastaavaan. 6. Älä käytä ilmankuivainta, jos öljyä tai palavaa kaasua voi vuotaa. Älä käytä laitetta paikoissa, joihin altistuu kemikaaleja.

7. Jatkuvaa tyhjennystä varten varmista, että tyhjennysletku on asetettu oikein kaltevuudella.

8. Ole varovainen, etteivät lämmityslaitteet ole alttiina kosteudenpoistimen aiheuttamalle tuulelle.

9. Älä käytä ilmankuivainta tuolina tai jalkatyökaluna.

10. Älä poista kellukevipua vesisäiliöstä.

11. Älä tukki ilmanottoaukkoja ja ilmanottoaukkoja.

12. Älä peitä yksikköä pestyillä vaatteilla.

13. Ennen jatkuvaa käyttöä pitkään, säännöllinen tarkastus vaaditaan erityisesti ilmanpuhdistussuodattimelle, tyhjennysletkulle tai vastaavalle. 14. Laite on asennettava, käytettävä ja varastoitava lattiapinta-alaltaan yli 4 neliömetrin tilaan ja tilaan, jossa on hyvä ilmanvaihto.

15. Älä koskaan työnnä sormiasi, sauvojasi ilmanpoisto- ja tuloaukkoon.53

Tuotekuvaus: AD7861 ilmankuivain (kuva 2)

1. Kantokahva helppoa 2. Ilmanpoistoaukko 3. Takakotelo

4. Ohjauspaneeli 5. Ilmanotto 6. Etukotelo

7. Vesisäiliö 2,0L 8. Virtajohto 9. Jalka

10. Tyhjennysletku 11. Uimuri 12. Ilmansuodatin

13. Suodatinritilä 14. Jatkuva vedenpoistoaukko

Ohjauspaneeli A. Virtapainike B. Halutun kosteuden vähennyspainike C. Halutun kosteuden lisäyspainike D. Ajastin 0-24 tunnin painike E. Ajastimen ilmaisin F. Itsesulatuksen ilmaisin G. Kompressorin toiminnan ilmaisin H. Täyden vesisäiliön ilmaisin J. Digitaalinen "88"-osoitin Digitaalinen "88"-osoitin (J) näyttää: - valittu haluttu kosteustaso alueella: 30-90 prosenttia suhteellisesta kosteudesta (RH) - Tuntia alueella: 1-24, kun ohjelmoit viivästetty käynnistys tai viivästetty pysäytys - "LO" - tarkoittaa alhaista, kun ympäristön kosteus on alle 35 % - "HI" - tarkoittaa korkeaa, kun ympäristön kosteus on yli 95 %. KÄYTTÖ

1. Kytke laite pistorasiaan.

2. Aloita toiminta painamalla virtapainiketta (A), digitaalinen "88"-merkkivalo (J) syttyy. Lopeta toiminta painamalla virtapainiketta (A) uudelleen. 3. Paina pohjaa (C) tai (D) asettaaksesi huoneen halutun kosteustason, joka voidaan asettaa 30 %:sta 90 %:iin 5 %:n välein tai “CO”. Työjakson jälkeen: - kun ympäristön kosteus on 2 % alhaisempi kuin valittu kosteus, kompressori pysähtyy, - kun ympäristön kosteus on yhtä suuri tai korkeampi kuin valittu kosteus 3 %, kompressori käynnistyy uudelleen 3 minuutin kompressorin suojausajan kuluttua.

Paina ajastinpainiketta (D) on ohjelman aika: - kun laite käynnistetään ajastimen pysäytystoiminnon määrittämiseksi: Säädä haluamasi aika painamalla ajastinpainiketta (D) toistuvasti, se kiertää välillä 0-1-2……23-24. Kellonajan merkkivalo (E ) syttyy. Laite lopettaa toiminnan halutun ajan kuluttua. - kun laite on sammutettu viivästetty käynnistystoiminnon määrittämiseksi: Säädä haluamasi aika painamalla ajastinpainiketta (D) toistuvasti, se kiertää välillä 0-1-2……23-24. Kellonajan merkkivalo (E ) syttyy. Laite käynnistyy halutun ajan kuluttua. Peruuta ajastinohjelmointi painamalla ajastinpainiketta (D) nollaan. Ohjelmoitu aika pysyy ennallaan, jos kone lakkaa toimimasta vesisäiliön täyttymisen tai itsesulatuksen aikana.

5. VESIsäiliön TYHJENTÄMINEN

Kun vesisäiliö (7) on täynnä, merkkivalo (H) syttyy, toiminta pysähtyy automaattisesti ja summeri piippaa 15 kertaa varoittaakseen käyttäjää, että vesi on tyhjennettävä vesisäiliöstä (7). Katso kuvat 4 ja 5. Veden tyhjennysmenettely on: - Paina kevyesti säiliön (7) sivuja molemmin käsin ja vedä säiliö varovasti ulos. - Kaada kerätty vesi pois. Jos vesisäiliö (7) on likainen, pese se kylmällä tai haalealla vedellä. HUOMAUTUS: Älä poista uimuria (11) vesisäiliöstä (7). Sisäänrakennettu täysvesianturi ei enää pysty havaitsemaan veden tasoa oikein ilman uimuria (11) ja laite lakkaa toimimasta. - Kun asetat vesisäiliön (7) takaisin, paina säiliö lujasti paikalleen molemmin käsin. Jos säiliötä ei ole asetettu oikein, sisäänrakennettu täyden veden anturi ei aktivoidu, joten ilmankuivain ei toimi.

6. JATKUVA VEDEN POISTAMISTOIMINTO

Kun kosteustasoksi asetetaan ”CO” digitaalinäytössä (J), kompressori käy jatkuvasti. Käyttäjä voi: 6.a. liitä tyhjennysletku (10) Jos käyttäjä liittää tyhjennysletkun (10), vesi valuu jatkuvasti pesualtaaseen/ammeeseen tai muuhun ulkopuoliseen astiaan, jonka asennat. Laitteessa on jatkuva vedenpoistoaukko (14) - katso kuva 3. Vesisäiliö (7) on irrotettava, jotta tyhjennysletku (10) asennetaan jatkuvaan vedenpoistoaukkoon (14). Tyhjennysletku (10) (sisähalkaisija 10 mm) tulee asettaa kuvan 3 mukaiseen aukkoon (14). Vettä voidaan jatkuvasti tyhjentää ulos portista (14). 6.b. älä liitä tyhjennysletkua (10). Jos käyttäjä ei liitä tyhjennysletkua (10), vesi valuu vesisäiliöön (7). Kun vesisäiliö (7) on täynnä, laite pysähtyy automaattisesti.

7. AUTOMAATTINEN SULATUSTOIMINTO

Kun huurre kerääntyy sisäänrakennetun höyrystimen patterin päälle, kompressori sammuu ja laite siirtyy automaattisesti itsesulatustilaan.54 Sulatustilan päätyttyä laite palaa aikaisempiin käyttöasetuksiin. Kun laite toimii huoneessa, jonka lämpötila on 5 - 12 celsiusastetta, se siirtyy itsesulatustilaan noin 30 minuutin välein. Kun laite on käytössä huoneessa, jonka lämpötila on 12-20 celsiusastetta, se siirtyy itsesulatustilaan noin 45 minuutin välein. Puhdistus ja huolto

1. Katkaise laitteesta virta ja irrota virtajohto ennen minkään puhdistuksen tai muun rutiinihuollon aloittamista.

2. Sähköiskun välttämiseksi älä koskaan pirskota tai läikytä vettä ilmankuivaajalle puhdistuksen aikana.

3. Sammuta laite ja tyhjennä vesi vesisäiliöstä ennen laitteen siirtämistä. Muista pitää kiinni kahvasta liikkuessasi.

4. Pyyhi laitteen kotelo kostealla liinalla.

5. Älä irrota kelluketta (11) vesisäiliöstä (7). Älä käytä vesisäiliön (7) puhdistamiseen pesuaineita, hankaustyynyjä, kemiallisesti käsiteltyjä pölyliinoja, bensiiniä, bentseeniä, tinneriä tai muita liuottimia, koska ne voivat naarmuttaa ja vahingoittaa säiliötä ja aiheuttaa vesivuotoja. 6. Ennen suunniteltua pitkäkestoista jatkuvaa käyttöä, erityisesti verkkoilmansuodatin (12) ja tyhjennysletku (10) on tarkastettava säännöllisesti.

7. Puhdistaa tai vaihtaa suodattimet seuraavasti:

- irrota pistoke ja irrota vesisäiliö (7), - irrota ristikko (13) kuvan 6 mukaisesti, - irrota verkkoilmansuodatin (12) varovasti suodatinritilästä (13), - Puhdista suodatin kahden viikon välein pölynimurilla. Käytä pölynimuria kevyesti ilmansuodattimen (12) pinnan yli poistaaksesi lian. Jos ilmansuodatin (12) on poikkeuksellisen likainen, pese se lämpimällä vedellä ja miedolla puhdistusaineella ja kuivaa huolellisesti. Kuivausteho saattaa heikentyä, jos suodatin on tukossa roskista. - laita suodatin suodatinritilän sisään ja asenna ne takaisin laitteen koteloon.

8. Älä puhdista laitetta bensiinillä, tinnerillä tai nestemäisellä pesuaineella.

9. Säilytys: kun laitetta ei käytetä pitkään aikaan ja haluat säilyttää sen, huomioi seuraavat vaiheet:

- Tyhjennä vesisäiliöön jäänyt vesi. - Käännä virtajohto (8) ylös ja aseta se vesisäiliön (7) sisään. - Puhdista verkkoilmansuodatin (12). - Säilytys viileässä ja kuivassa paikassa. ONGELMIEN KARTTOITTAMINEN Jos alla lueteltu tila ilmenee, tarkista seuraavat asiat ennen kuin soitat asiakaspalveluun. Ongelma 1: Laite ei toimi. Mahdollinen syy 1: Onko virtajohto irrotettu? Ongelman ratkaisu: Liitä virtajohto pistorasiaan. Mahdollinen syy 2: Vilkkuuko täyden vesisäiliön merkkivalo (H)? Ongelman ratkaisu: Säiliö on täynnä tai väärässä asennossa. Tyhjennä vesisäiliö (7) ja aseta säiliö takaisin paikoilleen. Mahdollinen syy 3: Onko huoneen lämpötila yli 35 celsiusastetta vai alle 5 celsiusastetta? Ongelman ratkaisu: Sisäänrakennettu suojalaite aktivoituu ja ilmankuivaaja ei voi käynnistää huoneen lämpötilassa yli 35 celsiusastetta tai alle 5 celsiusastetta. Ongelma 2: Kosteudenpoistotoiminto ei toimi Mahdollinen syy 1: Onko verkkoilmansuodatin (12) tukossa? Ratkaisu ongelmaan 1: Puhdista ilmansuodatin kohdan "Puhdistus ja huolto" -kohdan 7 ohjeiden mukaisesti. Mahdollinen syy 2: Onko ilmanottoaukko (5) tai ilmanpoistoaukko (2) tukossa? Ongelman ratkaisu: Poista este. Ongelma 3: Ilmaa ei poistu. Mahdollinen syy 1: Onko verkkoilmansuodatin (12) tukossa? Ongelman ratkaisu: Puhdista ilmansuodatin kohdan "Puhdistus ja huolto" -kohdan 7 ohjeiden mukaisesti. Ongelma 4: Toiminta on meluisaa Mahdollinen syy 1: Onko laite vinossa tai epävakaa asennossa? Ongelman ratkaisu: Siirrä laite vakaalle, tasaiselle ja tukevalle alustalle. Mahdollinen syy 2: Onko verkkoilmansuodatin (12) tukossa? Ongelman ratkaisu: Puhdista ilmansuodatin kohdan "Puhdistus ja huolto" -kohdan 7 ohjeiden mukaisesti. Ongelma 5: E1-koodi näkyy digitaalisessa ilmaisimessa (J) Mahdollinen syy 1: Kelan anturin oikosulku tai avoin piiri Ongelman ratkaisu: Ota yhteyttä myyjään, joka laati ostolaskusi. TEKNINEN PÄIVÄMÄÄRÄ: Kuivauskapasiteetti 30°C / 80 % RH: 10 litraa / 24 tuntia Melutaso: <= 42dB(A) Vesisäiliön tilavuus: 2,0 litraa Ilmavirta: 150m3/tunti R290 jäähdytysnesteen paino: 45 grammaa Nimellissyöttöteho: 280 W Virtalähde: 220-240V ~ 50Hz55 Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä. Varoitus, tulipalon vaara. ÄLÄ puhkaise tai polta. Huomaa, että kylmäaine ei saa sisältää hajua. Laite tulee asentaa, käyttää ja varastoida tilaan, jonka lattiapinta-ala on suurempi kuin 4 m.². Kylmäaineen enimmäismäärä: 45 g.
