İSTİFADƏÇİ TƏLİMATNAMƏSİ AD 7861 ADLER

(AZ) - Təlimat kitabçası 125

(ALB) manuali i perdoruesit - 129

20cm 20cm

PICTURE 1

E F J G H TIMER DEFROST COMP WATER FULL TIMER UP 88 DOWN POWER D C B A

1 2 3 4 5 6 7 8 PICTURE 2

A 14

ÜMUMİ TəHLÜKəSİZLİK şəRTLERİ

ənəmɪyyətlɪ təhlükəsizlɪk təlɪMATLARINI DİQQəTLə OXUYUN Və GəLəcək İSTİFADə ÜÇÜN SAXLAYIN

1. Cihazı istifadə etməzdən əvvəl, istismar kitabçasını oxuyun və orada olan təlimatlara əməl edin. İstehsalçı cihazın təyinatına zidd istifadə edilməsi və ya düzgün işləməməsi nəticəsində dəyən ziyana görə məsuliyyət daşımır.
2. Cihaz yalnız evdə istifadə üçündür. Təyinatına uyğun olmayan başqa məqsədlər üçün istifadə etməyin.
3. Cihaz yalnız torpaqlanmış 220 240V \~ 50Hz olan AC çıxışına qosulmalıdır. Əməliyyat təhlükəsizliyini artırmaq üçün birdən çox elektrik cihazı eyni vaxtda bir cərəyan dövrəsinə qosulmamalıdır.
4. Uşaqlar yaxınlıqda olduqda cihazdan istifadə edərkən son dərəcə ehtiyatlı olun. Uşaqların cihazla oynamasına icazə verməyin, uşaqların və ya cihazla tanış olmayan şəxslərin ondan istifadə etməsinə icazə verməyin.
5. XəBəRDARLIQ: Bu avadanlıq 8 yaşdan yuxarı uşaqlar və məhdud fiziki, duyğu və ya əqli qabiliyyəti olan insanlar və ya avadanlıq haqqında heç bir təcrübəsi və ya biliyi olmayan insanlar tərəfindən istifadə edilə bilər, əgər bu məsul şəxsin nəzarəti altında aparılırsa onların təhlükəsizliyi üçün və ya onlara cihazın təhlükəsiz istifadəsi haqqında məlumat verilmişdir və ondan istifadənin təhlükələrindən xəbərdardırlar. Uşaqlar avadanlıqla oynamamalıdırlar. Cihazın təmizlənməsi və saxlanması 8 yaşdan yuxarı olmadığıda və bu fəaliyyətlər nəzarət altında həyata keçirildikdə uşaqlar tərəfindən həyata keçirilməməlidir.
6. İstifadədən sonra həmişə rozetkadan əlinizlə tutaraq elektrik fişini ayırın. Elektrik kabelindən ÇƏKMƏYİN.
7. Kabeli, Stepseli və bütün cihazı suya və ya hər hansı digər mayeyə batırmayın. Cihazı atmosfer şəraitinə (yağış, günəş və s.) məruz qoymayın və ya yüksək rütubət şəraitində (hamam otaqları, nəm mobil evlər) istifadə etməyın.
8. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükənin qarşısını almaq üçün onu mütəxəssis təmir sexi əvəz etməlidir.
9. Cihazı zədələnmış elektrik kabeli ilə və ya yerə düşmüş və ya hər hansı başqa şəkildə zədələnmışsə və ya düzgün işləmirsə istifadə etməyin. Cihazı özünüz təmir etməyin, çünki elektrik şoku riski var. Zədələnmış cihazı yoxlamaq və ya təmir etmek üçün müvafiq xidmət mərkəzinə aparın. Bütün təmir işləri yalnız səlahiyyətli xidmət məntəqələri tərəfindən aparıla bilər. Yanlış yerinə yetirilən təmir istifadəçi üçün ciddi təhlükə yarada bilər.

10. Cihazı sərin, dayanıqlı bir səthə, isti mətbəx cihazlarından uzaqda yerleşdirin, məsələn: elektrik sobası, qaz ocağı və s.

11. Cihazın hava giriş və çıxışını heç nə ilə bağlamadığından əmin olun

12. Kondensasiyanın tökülməsinin qarşısını almaq üçün cihazı yalnız düz bir səthdə istifadə edin
13. Əlavə mühafizəni təmin etmək üçün nominal qalıq cərəyanı 30mA-dan çox olmayan elektrik dövrəsində qalıq cərəyan qurğusunun (RCD) quraşdırılması məqsədəuyğundur. Bunun üçün bir elektrikçidən soruşun.
14. Hava filtrini mütmadi olarak tımizlyyin. Tımizlüm tezliyi havanın tımizliyindın asılıdır.
15. Maşını söndürdükdın sonra yenidın iş salmazdan vvıl in azı 5 d'iqiq gözl'yin.
16. Effektiv nömlöndirmüçün cihazların yan divarları ilı sıxılmış mebel vı ya pırkılar arasında in azı 20 sm boşluq istifadı edilmülidir.
17. Yanğın vı ya partlayış riskinin qarşısını almaq üçün quruducuya püskürtmıyin
18. Korpus hissllrini istifad etmik üçün nmlndiricini istilik cihazlarının yanında qoymayın.
19. Çındı yiğılmış suyu çıxarın. Tısadüfın su içmık vı ya başka insanlarla birlikdı istifadı etmık xıstiliyı sıbbıb ola bilir.
20. Hırkıtlı vı isti hissllır görı arxa qapağı çıxarılan cihazları dıstıklımir.
21. İstehsalçı tır findın tövsiy olunanlardan başqa rim v ya miliyyat prosesini hıyata keçirm k üçün heç bir vasit dın istifad etm yin.
22. Cihaz alovlanma mınbürinin daimi siyahısının bir hissisi kimi, yını açıq alov olmadan, işlıyın qaz qurğusu vı ya işlıyın cihaz qızdırıcısı olmadan mövcud olmalıdır.
23. Pirs etmÿyin vî siqaret çîkmÿyin.
24. Nızır alın ki, soyuducu istehsalçılarının tırkibindı tir olmaya bilir.

İlk istifadədən əvvəl:

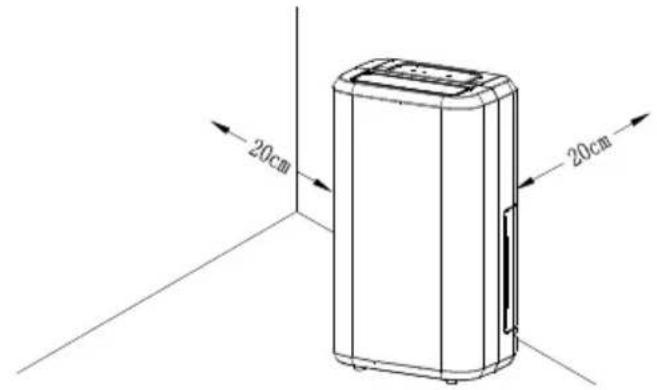

1. Nəmlendirici düz və sabit bir səthdə istifadə edilməli, uyğun səmərəliliyi təmin etmek üçün Şəkil 1-ə uyğun olarak qurğu ilə digər obyektlər arasında məsafə saxlanmalıdır. Havanı nəmlændirmək istədiyiniz otağın bütün pəncərə və qapılarını bağlayın.
2. Suyun donmasının qarşısını almaq üçün 0°C-dən aşağı mühit temperaturunda nəmləndirici ve drenaj hortumundan istifadə etməyin.
3. Nəmləndiriciden kənarda istifadə etməyin. Birbaşa günəs işiğına və ya yağışa məruz qalmaq həddindən artıq istileşme, elektrik şoku və yanğınla neticələne bilər.
4. Su çanini nəmləndiricinin üzərinə qoymayın ki, cihazın içərisinə su tökülmesin və izolyasiyanı pisləşdırsin.
5. Heç vaxt nemlendiricini xüsusi məqsədlər üçün istifadə etməyə çalışmayın, mesələn, qidanın nemlendirilməsi ve ya sænet əşyalarının saxlanması ve ya bu kimi işlər.
6. Yağ və ya yanan qaz sızmasının baş verə biləcəyi yerlərdə nəmləndiriciden istifadə etməyin. Cihazı kimyəvi maddələrə məruz qalan yerlərdə istifadə etməyin.
7. Davamlı drenaj üçün drenaj hortumunun yamacla düzgün qurulduğundan əmin olun.
8. Ehtiyatlı olun ki, istilik cihazı nəmləndiricidən gələn küləyə məruz qalmasın.
9. Nəmləndiricini stul və ya ayaq taburesi kimi istifadə etməyin.
10. Şamandıra qolunu su çenindən cixarmayın.
11. Hava girişlərini və hava çıxışlarını bağlamayın.
12. Cihazı yuyulmuş paltarla örtməyin.
13. Uzun müddət fasıləsiz işləməzdən əvvəl, xüsusilə hava təmizləyici filtr, drenaj hortumu və ya bu kimi şeyler üçün dövri yoxlama tələb olunur.
14. Qurğunun quraşdırılması, istismari ve saxlanması sahesi 4 kvadratmetrden çox olan otaqda ve yaxşı havalandırılan otaqda aparılmalıdır.
15. Heç vaxt barmaqlarınızı, çubuqlarınızı hava çixışı və girişine qoymayın.

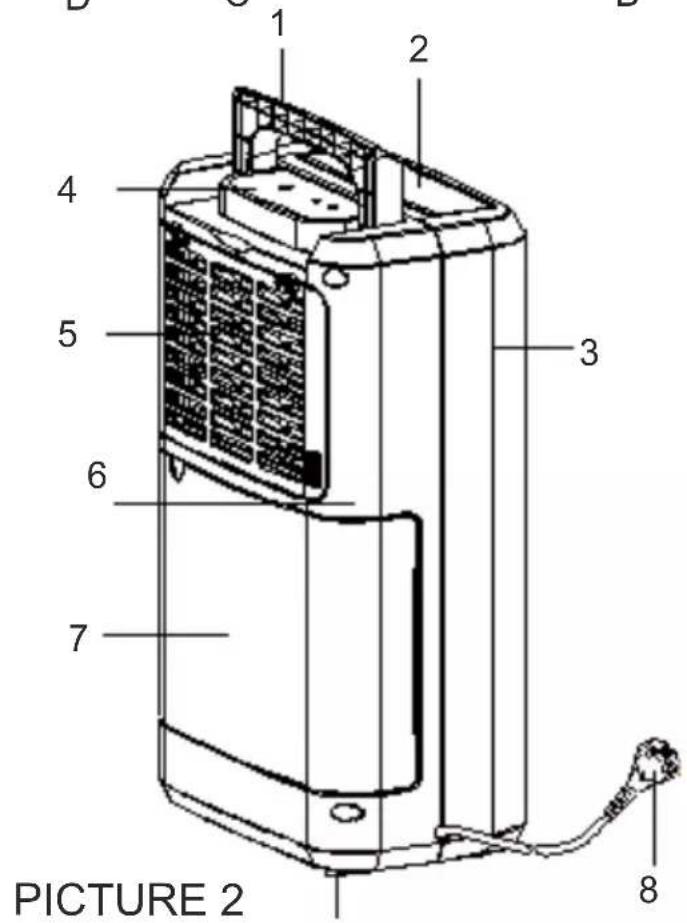

Məhsulun təsviri: AD7861 Hava nəmləndiricisi (şəkil 2)

1. Asan daşıma üçün tutacaq

2. İdarəetmə paneli

3. Su çəni 2.0L

4. Hava çixışı

5. Hava girişi

6. Elektrik kabeli

7. Arxa korpus

8. Ön korpus

9. Ayaq

10. Boşaltma şlançı

11. Float laver

12. Net hava filtri

13. Filtr şəbəkəsi

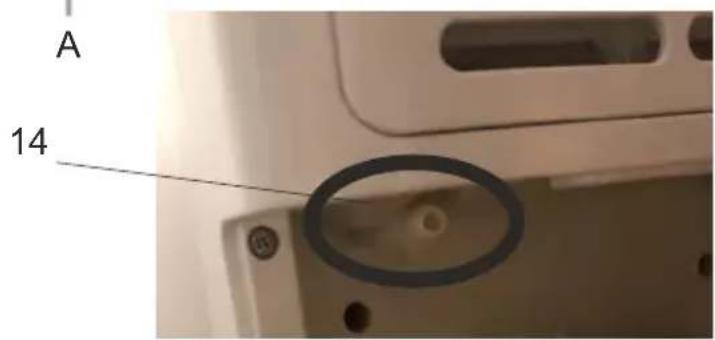

14. Davamlı su drenaj portu

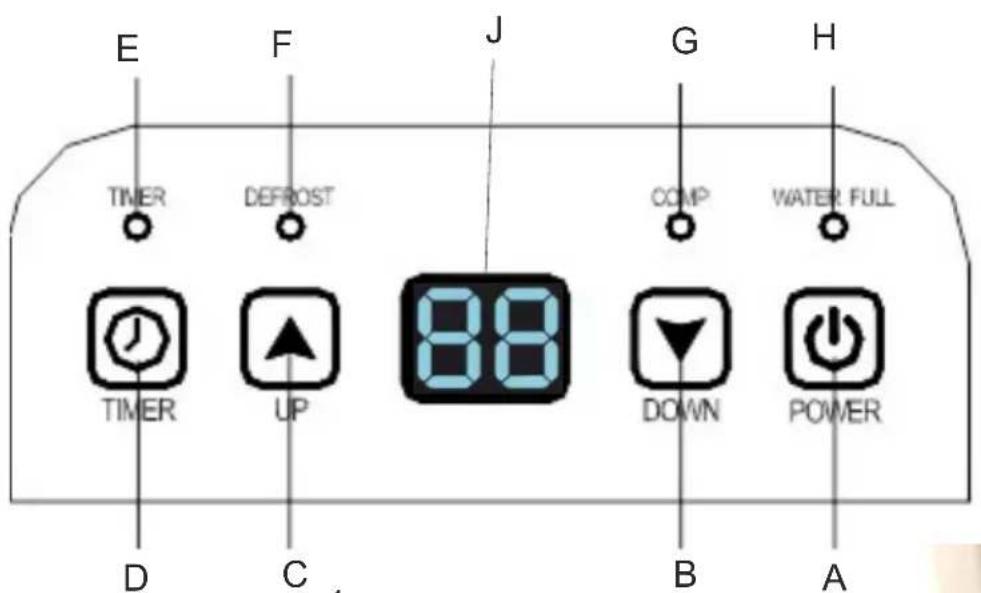

idarə paneli

A. Enerji düyməsi B. İstədiyiniz rütubətin azaldılması düyməsi
C. İstədiyiniz rütubətin artırılması düyməsi D. Taymer 0-24 saat düyməsi
E. Taymer göstəricisi F. özünü defrost göstəricisi
G. Kompressorun fəaliyyət göstəricisi H. Tam su çəni göstəricisi
J. Rəqəmsal "88" göstəricisi

Rəqəmsal "88" göstəricisi (J) göstərəcək:

• diapazonda seçilmiş istənilən rütubət səviyyəsi: nisbi rütubətin 30-90 faizi (RH)
• diapazonda saat: 1-24, gecikmiş başlanğıc və ya gecikmiş dayandırma programlaşdırdığınız zaman
• “LO” – ətraf mühitin rütubəti 35%-dən aşağı olduğda aşağı deməkdir
• "HI" - etraf mühitin rütubəti 95%-den yüksək olduqda yüksək deməkdir,

ISTIFADθ

Bir müddet işlədikden sonra:

Taymer düyməsini basın (D) program vaxtidir:

• gecikmiş dayandırma funksiyasını qurmaq üçün cihaz işə salındıqda:
  Taymer düyməsini (D) təkrar-təkrar basaraq istədiyiniz vaxtı tənzimləyin, 0-1-2.....23-24 arasında dövr edəcək.
  Vaxt göstəricisi (E) yanır. İstədiyiniz vaxt keçdikde cihaz fəaliyyətini dayandıracaq.

Taymer düyməsini (D) təkrar-təkrar basaraq istədiyiniz vaxtı tenzimləyin, 0-1-2.....23-24 arasında dövr edəcək. Vaxt göstəricisi (E) yanır. İstədiyiniz vaxt keçdikde cihaz işə başlayacaq.

Su çəni (7) dolu olduqda, göstərici (H) yanır, əməliyyat avtomatik olarak dayanır və istifadəçiyə suyun su çenindən (7) boşaldılması lazım olduğunu bildirmək üçün səs siçnalı 15 dəfə siçnal verir. Şəkil 4 və 5-ə baxın. Suyun drenajı proseduru belədir:

- İki əlinizlə çənin (7) yanlarına yüngülce basaraq çəni yumşaq bir şəkildə çıxarın.

- Yığılmış suyu tökün. Su çəni (7) çirklidirse, onu soyuq və ya iliq su ilə yuyun.

QEYD: Üzən lavani (11) su çənindən (7) çixarmayın. Quraşdırılmış tam su sensoru artıq şamandıra (11) olmadan suyun səviyyəsini düzgün müəyyən edə bilməyəcək və cihaz fəaliyyətini dayandıracaq.

- Su çənini (7) yerinə qoyarkən çəni iki əlinizlə möhkəm şəkilde yerinə basdırın. Tank düzgün yerleşdirilmədikde, quraşdırılmış tam su sensoru işə salınmayacaq, buna göre de nemlendirici işlemeyəcek.

6. DAVAMLI SU DRENAJ FUNKSİYASI

Rəqəmsal displaydə (J) rütubət səviyyəsini “CO” səviyyəsinə təyin edərkən kompressor fasıləsiz işləyəcək. İstifadəçi edə bilər:

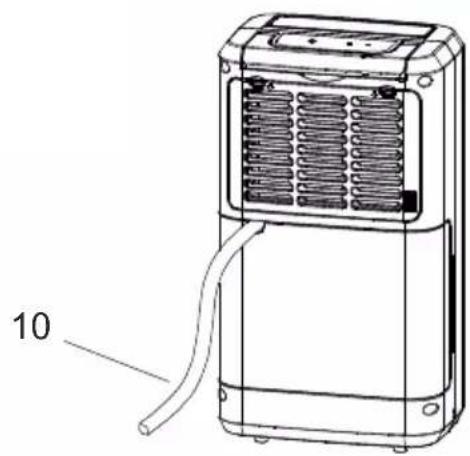

Ögər istifadəçi drenaj hortumunu (10) qoşarsa, su davamlı olaraq lavaboya / vannaya ve ya quraşdıracağınız başqa qaba boşalacaq. Cihazda fasiləsiz su drenaj portu (14) var - şəkil 3-ə baxın. Boşaltma şlanqını (10) fasiləsiz su boşaltma portuna (14) yığmaq üçün su çənini (7) çixarmaq lazımdır. Boşaltma şlanqı (10) (daxili diametri 10 mm olan) Şəkil 3-də göstərilən portun (14) drenaj çuxuruna qoyulmalıdır. Su fasiləsiz olaraq limandan (14) boşaldıla bilər.

6.b. drenaj hortumunu (10) birləşdirməyin.

Ögər istifadəçi drenaj şlanqını (10) qoşmazsa, su su çəninə (7) axacaq. Su çəni (7) dolu olduqda, cihaz avtomatik olaraq fəaliyyetini dayandıracaq.

7. AVTO DEFROST FUNKSİYASI

Quraşdırılmış buxarlandırıcı bobinde şaxta yiğıldıqda, kompressor sönəcək və cihaz avtomatik olarak özünü defrost rejiminə keçəcək. Defrost rejimi başa çatdıqdan sonra cihaz əvvəlki iş parametrlərinə qayıdacaq. Cihaz 5 dərəcə Selsi ilə 12 dərəcə Selsi arasında olan bir otaqda işləyərkən, təxminən hər 30 dəqiədən bir özünü defrost rejiminə keçəcək. Cihaz 12 dərəcə Selsi ilə 20 dərəcə Selsi arasında olan bir otaqda işləyərkən, təxminən hər 45 dəqiədən bir özünü defrost rejiminə keçəcək.

Təmizlik və Baxım

1. Hər hansı təmizlik və ya digər mintəzəm texniki xidmətə başlamazdan əvvəl cihazı söndürün və elektrik fişini ayırın.

2. Elektrik şoku riskinin qarşısını almaq üçün təmizləyərkən heç vaxt nəmləndiricinin üzərinə su səpməyin və ya tökməyin.

3. Cihazı köçürməzdən əvvəl cihazı söndürün və su çənini boşaltın. Hərəkət edərkən sapdan tutmağınızdan emin olun.

4. Cihazın korpusunu nəm parça ile silin.

5. Su çenini (11) su anbarından (7) sökmeyin. Su çenini (7) təmizləmek üçün yuyucu tozdan, təmizləyici yastıqlardan, kimyəvi cəhətdən təmizlənmiş toz parçalarından, benzindən, benzoldan, tinerdən və ya digər həlledicilərdən istifade etmeyin, çünkü bunlar çeni cizaraq zədəleyə və suyun sızmasına şəbəb ola bilər.

6. Uzun müddetə planlaşdırılan fasıləsiz istismardan evvəl, xüsusən de xalis hava filtri (12) ve drenaj hortumu (10) üçün dövri yoxlama tələb olunur.

7. Filtrleri temizləmek və ya dəyişdirmək üçün:

- fişini ayırın və su çənini (7) çıxarın,

- Şəkil 6-da gösterildiyi kimi toru (13) çıxarın,

- təmiz hava filtrini (12) süzgəc torundan (13) yumşaq bir şəkilde çıxarın,

- filtri hər iki heftedən bir tozsoranla təmizləyin. Kiri təmizləmek üçün tozsoranı hava filtrinin (12) sethi üzerinde yüngülce gəzdirin. Hava filtri (12) son derece çirklidirse, onu iliq su ve yumşaq təmizləyici ile yuyun ve yaxşıca qurudun. Süzgəc zibille tıxandıqda nem təmizləme performansı azala bilər.

- filtri filtr torunun içərisinə qoyun və onları yenidən cihazın korpusuna yığın.

1. Cihazı benzin, tiner və ya maye yuyucu vasitə ilə temizləməyin.

2. Saxlama: cihaz uzun müddet istifade edilmedikde ve siz onu saxlamaq istediyiniz zaman aşağıdaki addımları qeyd edin:

- Enerji təchizatı kabelini (8) qatlayın ve içindəki su çeninin (7) içərisinə qoyun.

- Şəbəkə hava filtrini (12) təmizləyin.

- Sərin və quru yerde saxlanmalıdır.

GİDERME

Aşağıda sadalanan vəziyyet baş verərse, müşteri xidmətine zeng etmezden evvel aşağıdaki elementleri yoxlayın.

Problem 1: Cihaz işləmir.

Mümkün səbəb 1: Elektrik kabeli ayrılıb?

Problemin həlli: Elektrik kabelini rozetkaya qoşun.

Mümkün şəbəb 2: Su çəninin dolu göstəricisi (H) yanıb-sönür?

Problemin həlli: Çən doludur və ya yanlış vəziyyətdədir. Su çənini (7) boşaltın və sonra çəni yenidən yerleşdirin.

Mümkün şəbəb 3: Otağın temperaturu 35 dərəcədən yuxarıdır, yoxsa 5 dərəcədən aşağıdır?

Problemin həlli: Quraşdırılmış qoruyucu qurğu işə salınib və 35 dərəcədən yuxarı və ya 5 dərəcədən aşağı olan otaqda nəmlendirici işə salına bilməz.

Problem 2: Nəm çıxarma funksiyası işləmir

Mümkün şəbəb 1: Şəbəkə hava filtri (12) tıxanıb?

Həll problemi 1: Hava filtrini “Təmizləme və Baxım” – 7-ci bənddə gösterildiyi kimi təmizləyin.

Mümkün şəbəb 2: Hava girişi (5) və ya hava çıxışı (2) tıxanıb?

Problemin həlli: maneəni aradan qaldırın.

Mümkün şəbəb 1: Şəbəkə hava filtri (12) tıxanıb?

Problemin həlli: Hava filtrini "Təmizləmə və Baxım" - 7-ci bənddə göstərildiyi kimi təmizləyin.

Problem 4: ∅məliyyat səs-küylüdür

Mümkün səbəb 1: Cihaz əyilib və ya qeyri-sabit vəziyyətdədir?

Problemin həlli: Cihazı sabit, bərabər, möhkəm bir səthə köçürün.

Mümkün səbəb 2: Şəbəkə hava filtri (12) tıxanıb?

Problemin həlli: Hava filtrini "Təmizləmə və Baxım" - 7-ci bənddə göstərildiyi kimi təmizləyin.

Problem 5: Rəqəmsal göstəricidə (J) göstərilən E1 kodu

Mümkün şəbəb 1: Bobin sensorunun qısa qapanması və ya açıq qapanması

Problemin həlli: Sizə alış fakturasını verən satıcı ile əlaqə saxlayın.

Diqqət, yanğın təhlükəsi.

DELMEYİN və ya yandırmayın.

Nəzərə alın ki, soyuducuda qoxu olmaya bilər.

Cihaz döşəmə sahəsi 4 m²-dən çox olan otaqda quraşdırılmalı, istismar edilməli və saxlanmalıdır.

Maksimum soyuducu yükləmə miqdarı: 45 q.

Zihmit olmasa karton qablaşdırmanı tullantı kağıza köçürün. Polietilen torbaları (PE) plastik qaba tökün
