KÄYTTÖOHJE Stella 3201 BARBECOOK

Kiitos Barbecook-grillin ostamisesta. Toivomme, että nautit sen käytöstä ja vietät on paljon onnellisia hetkiä sen kanssa! Voit optimoida kokemuksesi rekisteröimällä grillisi verkossa, jolloin voit hyödyntää monia etuja. - Saat myös pääsyn verkossa olevaan kattavaan käyttöoppaaseen, josta voit lukea kaikki tiedot laitteestasi. - Tarjoamme sinulle yksilöllisen myynnin jälkeisen palvelun, mikä tarkoittaa, että voit löytää ja tilata varaosia nopeasti ja helposti. Näin voit saada kaiken irti takuupalvelusta. - Sinut pidetään ajan tasalla tuotepäivityksistä. - Opit monia uusia vinkkejä. Lisätietoja laitteen rekisteröinnistä on osoitteessa www. barbecook.com. Barbecook kunnioittaa yksityisyyttäsi. Tietojasi ei koskaan myydä tai jaeta kolmansille osapuolille.

Tässä käyttöoppaassa on kaksi osaa. Osa 1 sisältää yleiset kokoamis-, käyttö-, huolto- ja takuuohjeet. Osa 2 (alkaa sivulta

) sisältää kuvia, osaluetteloita

kokoamispiirustuksia. Jos jollain sivulla on kuva, joka vastaa tiettyä käyttöoppaassa olevaa ohjetta, sinut ohjataan sinne tällä kynäkuvakkeella.

3. TÄRKEITÄ TURVALLISUUSOHJEITA

3.1. Lue nämä ohjeet ja noudata niitä tarkasti. Lue ohjeet ennen laitteen käyttöä. Noudata aina ohjeita. Laitteen kokoaminen tai käyttö ohjeista poikkeavalla tavalla voi aiheuttaa tulipalon ja aineellisia vahinkoja. Ohjeiden noudattamatta jättämisestä aiheutunut vahinko (väärin kokoaminen, väärinkäyttö, virheellinen huolto jne.) ei kuulu takuun piiriin. 3.2. Ole varovainen käsitellessäsi kaasua Kaasulla työskentely on turvallista, jos noudatat varotoimia:

• Säilytä kaasupulloja aina kodin ulkopuolella hyvin ilmastoidussa tilassa. Varmista, että pullot eivät altistu korkeille lämpötiloille tai suoralle auringonvalolle.

• Älä koskaan säilytä kaasupulloasi tai varakaasupulloasi laitteesi kaapissa.

• Älä koskaan säilytä varakaasupulloasi käytössä olevan kaasulaitteen läheisyydessä.

• Sulje kaasupullo aina käytön jälkeen

• Älä koskaan tupakoi käytössä olevan kaasukäyttöisen laitteen lähellä tai tyhjän tai täyden kaasupullon läheisyydessä. Jos haistat kaasun hajua, sulje kaasuputki välittömästi, sammuta kaikki liekit ja avaa laitteen kansi. Jos haju jatkuu, ota yhteys kaasuntoimittajaasi tai palokuntaan. 3.3. Sopivan paikan valitseminen Käytä laitetta vain ulkona. Jos käytät laitetta sisällä, jopa autotallissa tai vajassa, häkämyrkytyksen vaara on olemassa. Ota seuraavat asiat huomioon sijaintia valitessasi: Sijoita laite vähintään kolmen metrin päähän rakennuksista avoimeen ja hyvin ilmastoituun paikkaan.

• Varmista, että polttimiin ja kaapin tuuletusaukkoihin pääsee aina runsaasti esteetöntä ilmaa.

• Älä aseta grilliä ulkonevan rakenteen (kuisti, suoja jne.) alle tai puiden tai pensaiden lehtien alle.

• Aseta laite tasaiselle ja vakaalle alustalle. Älä aseta laitetta liikkuvaan ajoneuvoon (veneeseen, perävaunuun jne.) ). 3.4. Turvallisuusohjeet

• Lue ohjeet ennen käyttöä

• Älä siirrä laitetta käytön aikana.

• Älä koskaan jätä laitetta ilman valvontaa käytön aikana, etenkään jos ympärillä on lapsia tai eläimiä.

• VAROITUS: Koskettavissa olevat osat voivat olla erittäin kuumia. Pidä pienet lapset loitolla.

• Käytä asianmukaista suojaa, kun sinun pitää koskettaa kuumia osia (kansi, grilli jne.).

• Pidä laite kaukana syttyvistä materiaaleista käytön aikana.

• Pidä syttyvät materiaalit, syttyvät nesteet ja liukenevat tuotteet turvallisen etäisyyden päässä laitteesta, kun käytät sitä.

• Älä käytä kaasulaitteessa puuta, hiiltä, laavakiveä tai keraamisia brikettejä.

• Älä käytä laitetta alkoholin tai huumeiden vaikutuksen alaisena.

• Sulje kaasupullo käytön jälkeen.

• Älä muokkaa laitetta.

4. TOISTUVAT KÄSITTEET

Tässä oppaan osassa luetellaan joidenkin vähemmän tuttujen käsitteiden määritelmiä. Näitä käsitteitä käytetään käsiteltäessä eri aiheita koko käyttöoppaassa. 4.1. Venturiputket Venturiputket ovat pieniä putkia, jotka on kiinnitetty polttimien sisääntuloon. Venturiputkien sivulla on aukko. Tämä näkyy pääpolttimissa ja sivupolttimissa: Kaasu kulkee venturiputkien läpi matkalla polttimiin. Kaasu sekoittuu ilman (ja siten hapen) kanssa sivuissa olevien aukkojen kautta. Tämä on välttämätöntä polttimien asianmukaisen palamisen kannalta: oikea polttaminen vaatii oikean kaasu-happiseoksen, jotta saadaan kunnon liekki. 4.2. Polttimien kannet Polttimien kannet ovat kansia, jotka on asennettu grillin polttimien päälle. Ne suojaavat polttimia tippuvalta rasvalta ja niillä on tärkeä rooli grillin käytössä. Kansien sivuilla olevat peitetyt aukot jakavat lämmön grillin yli niin, että se lämpenee nopeammin ja tasaisemmin. Kiinnitä erityistä huomiota polttimen suojuksiin, kun kokoat grillin. Lämmönjako on optimaalinen, kun kukin kansi on asennettu oikean polttimen päälle. www.barbecook.com44.3. Emali Jotkut laitteen osat on peitetty sulatetun lasin muodostamalla kerroksella, joka tunnetaan myös nimellä emali. Tämä emali suojaa alla olevaa metallia korroosiolta. Emali on korkealaatuinen materiaali: Se on korroosionkestävää, ei hajoa korkeiden lämpötilojen vaikutuksesta ja sitä on erittäin helppo huoltaa. Koska emali ei ole yhtä joustavaa kuin metalli, johon sitä levitetään, emalinpalasia voi murtua, jos laitetta käytetään väärin. Tämän ongelman välttämiseksi sinun on oltava varovainen emaloituja osia kootessasi ja huollettava emalia aina tämän käyttöohjeen ohjeiden mukaisesti. 4.4. Leimahdukset Leimahdukset ovat äkillisiä liekkejä, jotka sinkoavat maljaosasta grillauksen aikana. Ne johtuvat yleensä tippuvasta rasvasta tai marinadista.

5. LAITTEEN KOKOAMINEN

5.1. Turvallisuusohjeet

• Älä tee muutoksia laitteeseen kootessasi sitä. Valmistajan esiasentamia ja/tai sinetöimiä osia ei saa muuttaa, koska se aiheuttaa vaaran.

• Noudata kokoamisohjeita aina huolellisesti.

• Käyttäjä on vastuussa laitteen oikeanlaisesta kokoamisesta. Takuu ei kata vääränlaisen kokoamisen aiheuttamia vaurioita. 5.2. Laitteen kokoaminen Tarvitset ristipäämeisselin, talttapäämeisselin, ja AA-pariston (sähköiselle sytyttimelle). Paristoja ei toimiteta laitteen mukana.

1. Aseta laite tasaiselle ja vakaalle alustalle.

2. Kokoa laite kokoamispiirustusten mukaisesti.

Asennuspiirustukset ovat tämän oppaan toisessa osassa laitteen räjäytyskuvan jälkeen (katso sivu 85). Ole varovainen, kun kokoat emaloituja osia. Työkalu ja ruuvit voivat vahingoittaa emalia. Käytä mukana toimitettuja kuitualuslevyjä suojataksesi ruuvien ympärillä olevaa emalia. Läpipainopakkauksessa voi olla enemmän ruuveja kuin tarvitaan, jolloin ruuveja on jäljellä kokoamisen jälkeen.

6. KAASULAITTEEN KIINNITTÄMINEN

6.1. Mikä kaasupullo, letku ja säädin? Kaasunlaitteen lisäämiseksi laitteeseen, sinun on ensin ostettava kaasupullo, letku ja paineensäädin. Alla olevassa taulukossa on kerrottu, mitä kaasupulloa, letkua ja säätölaitetta tulisi käyttää. Esimerkiksi Belgiassa (BE) on käytettävä propaanipulloa, jonka letku ja säädin ovat 37 mbar , tai butaanipulloa, jonka letku ja säädin ovat 28-30 mbar. Maa Kaasupullo, letku ja säädin LU - NL - DK - FI - SE - CY - CZ - EE - LT - MT - SK - SI - BG -IS - NO TR - HR - RO - IT - HU - LV 28-30 mbar propaani, butaani tai niiden sekoitukset BE - FR - IT - LU - IE - GR - PT - ES - CY - CZ - LT - SK - CH - SI - LV 28-30 mbar butaani 37 mbar propaani Laite on suunniteltu käytettäväksi butaani- tai propaanipullojen kanssa, jotka painavat 4,5 - 15 kg ja ovat varustettu asianmukaisella paineenalennusventtiilillä. Suosittelemme käyttämään laitteen kanssa propaania. Propaani tuottaa korkealaatuista palamista ja on vähemmän herkkä pakkaselle. Kaasupullon korkeus ei saa olla yli 70 cm riippumatta pullon leveydestä tai halkaisijasta D. Osta paineensäädin ja kaasupullo aina yhdessä , sillä kaikki säätimet eivät sovi kaikkiin kaasupulloihin. Käytä vain kaasumaista letkua ja säätölaitetta, joka on hyväksytty käyttömaan mukaan. 6.2. Turvallisuusohjeet

• Älä koskaan kytke kaasuletkua suoraan laitteeseen. Asenna kaasupulloon aina ensin paineensäädin.

• Älä koskaan muuta kaasupullon, letkun tai paineensäätimen valmiiksi koottuja tai suljettuja osia.

• Varmista, että letku on mahdollisimman lyhyt (enintään 1,5 m) , jotta se ei laahaa maassa. - Älä koskaan väännä tai taita kaasuletkua. Tarkista, ettei letku ole venynyt eikä kiertynyt. Varmista, että letku ei pääse kosketuksiin osien kanssa, jotka voivat kuumentua. - Letku on vaihdettava, jos se vaurioituu tai siinä on www.barbecook.com 5repeytymisen merkkejä, jos kansalliset määräykset niin määräävät tai niiden soveltuvuuden mukaan.

• Kaasupullon on oltava aina pystyssä.

• Tarkista kaasuvuodot aina, kun teet muutoksia kaasuliitäntöihin. Ks "7.5 Kaasuvuotojen tarkistus". 6.3. Liitä letku laitteeseen Ranska: Laitetta voidaan käyttää kahden tyyppisten kaasuletkujen kanssa.

• Kaasuletku, joka kiinnitetään laitteen ja paineensäätimen letkuihin, kiinnitetään letkunkiristimillä (standardin XP D 36- 110:n mukaisesti). Suositeltava pituus 1,25 m

• Kaasuletku, jossa on(standardin XP D 36-112 mukaan) G ½-mutteri suoraa liitäntää laitteeseen varten ja M20 x 1,5 m-mutteri suoraa liitäntää paineensäätimeen varten, suositeltu pituus 1,25 m. Muut maat: Butaanille tai propaanikaasulle soveltuvan joustavan letkun käyttö on suositeltavaa. Letkun pituus ei saa olla yli 1,50 m. Jotta kaasuletku voidaan liittää laitteeseen, asenna liitin laitteen kaasuputkeen. Laite toimitetaan kahdella eri liittimellä, jotka on tarkoitettu käytettäväksi eri maissa. Maa Liitin BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Liitäntä A FR Liitäntä B Jos maatasi ei ole lueteltu taulukossa, käytä liitintä , joka täyttää maassasi voimassa olevat standardit.

Tarvitset 19 mm jakoavaimen ja ristipäämeisselin.

1. Ruuvaa liitin laitteen kaasuputkeen (A) ja kiristä se

19 mm:n jakoavaimella (B).

2. Liu'uta letku liittimen (C) päälle ja kiristä kiristysrengas

ristipäämeisselillä (D). VINKKI: Levitä pieni määrä tiskisaippuaa liittimeen ja lämmitä kaasuletkun päätä hiustenkuivaajalla niin, että se liukuu sulavasti liittimen yli. C D

Tarvitset 22 mm jakoavaimen ja säädettävän jakoavaimen.

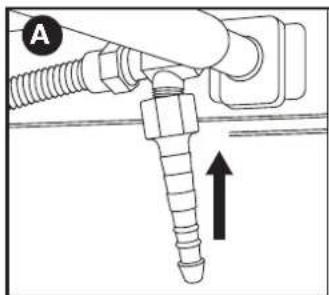

1. Ruuvaa liitin laitteen kaasuputkeen (A) ja kiristä se 22 mm:n

jakoavaimella (B). A B

2. Ruuvaa kaasuletku liittimeen (C) ja kiinnitä se kahdella

jakoavaimella. Pidä liitintä tukevasti yhdellä 22 mm: n jakoavaimella ja kiristä letku säädettävällä jakoavaimella.

6.4. Liitä letku ja kaasupullo säätimeen. Tarvitset ristipäämeisselin ja/tai säädettävän jakoavaimen , riippuen käyttämäsi säätimen tyypistä.

1. Liitä letku paineensäätimeen. Toimi seuraavasti:

• Jos letkussa on kiristysrengas, työnnä letku säätimen yli ja kiristä kiristysrengas ristipäämeisselillä (A).

• Jos letkussa on mutteri, kierrä letku säätimeen ja kiristä mutteri säädettävällä jakoavaimella (B).

2. Liitä paineensäädin kaasupulloon. Toimi seuraavasti:

• Jos säätimessä on mutteri, kierrä säädin kaasupulloon myötäpäivään ja kiristä mutteri säädettävällä jakoavaimella (C).

• Jos säätimessä on kierre, kierrä säädin kaasupulloon vastapäivään (D) www.barbecook.com6Käytä vain säätimiä, jotka täyttävät standardin EN 16129 vaatimukset. 6.5. Kaasupullon vaihtaminen

1. Sulje kaasun syöttö ja käännä kaikki säätönupit OFF-

2. Irrota tyhjä kaasupullo ja liitä täysi kaasupullo.

3. Tarkista kaasupullo, letku ja kaikki kaasuliitännät vuotojen

varalta. Katso "7. Kaasuvuotojen tarkistus". Huomaa, että vaihdettaessa kaasupulloa, sinun on aina oltava syttymislähteistä kaukana .

7. KAASUVUOTOJEN TARKISTUS

7.1. Miksi kaasuvuotojen varalta täytyy tehdä tarkistus? Propaani ja butaani ovat molemmat ilmaa raskaampia. Tämä tarkoittaa , että nämä kaasut eivät kulkeudu pois, jos ne vuotavat laitteesta. Tyynenä päivänä vuotanut kaasu voi kerääntyä laitteeseen ja sen ympärille ja syttyä ja räjähtää. 7.2. Milloin kaasuvuototarkistus kannattaa tehdä?

• Ennen ensimmäistä käyttöä tai pitkän käyttöjakson jälkeen

Tarkista, ettei kaasuvuotoja ole, jos toimittaja on koonnut laitteen.

• Tee tämä aina, kun vaihdat kaasuosan.

• Ainakin kerran vuodessa, mieluiten kauden alussa

7.3. Turvallisuusohjeet

• Sijoita laite ulos hyvin ilmastoituun paikkaan. Varmista, ettei laitteen läheisyydessä ole liekkejä tai lämmönlähteitä.

• Älä koskaan käytä sytytintä tai tulitikkuja vuotojen tarkistamiseen.

• Älä tupakoi tai sytytä polttimia, kun tarkistat kaasuvuotoja. 7.4. Mitä materiaaleja tarvitsen? Kaasuvuotojen tarkistukseen tarvitaan seuraavia :

• Testineste. Voit käyttää käyttövalmiita vuotosuihkeita tai veden (50%) ja astianpesuaineen (50%) seosta.

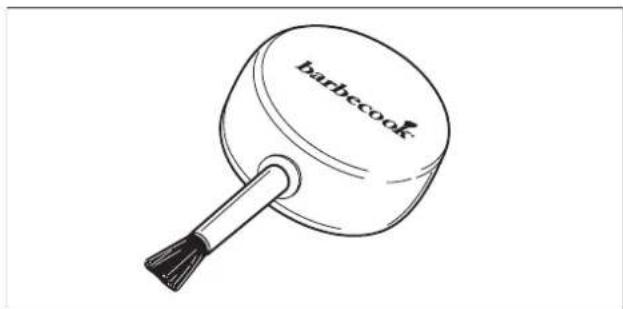

• Laitteen mukana toimitettu vuototestaustyökalu , jota käytetään testinesteen imemiseen ja levittämiseen tarkistettaviin kaasuosiin tai kaasuliitäntöihin. 7.5. Tarkistus kaasuvuotojen varalta Voit tarkistaa kaasuvuodot levittämällä testinestettä kaikkiin kaasuosiin ja kaasuliitäntöihin. Jos osaan tai liitäntään syntyy on suuria kuplia, niistä vuotaa kaasua. Toimi seuraavasti kaasuvuotoja tarkistaessasi:

1. Aseta laite ulkopuolelle.

2. Ota vuototestaustyökalu ja testineste (vuotosuihke tai vesi-

3. Avaa kansi ja käännä kaikki säätönupit OFF-asenton.

4. Avaa kaasusyöttöä hieman. Käännä kaasusyötön venttiiliä

5. Ime pieni määrä testinestettä vuototestaustyökalullaja

levitä se tarkistettavaan alueeseen. Seuraavat osat on tarkistettava:

• Kaasupullon ja paineensäätimen sekä paineensäätimen ja letkun väliset liitännät (C)

• Letkun ja laitteen välinen liitäntä (D) Laitteen paineensäädin ja liitäntä voivat poiketa kuvien esimerkeistä.

6. Toimi seuraavasti:

• Jos havaitset vuodon, noudata kohdassa "7.6 Kaasuvuodon sattuessa" olevia ohjeita.

• Jos vuotoja ei ole, sulje kaasuputki, huuhtele kaikki osat huolellisesti vedellä ja kuivaa ne hyvin. 7.6. Kaasuvuodon sattuessa

1. Sulje kaasusyöttö ja toimi seuraavasti:

• Jos olet havainnut vuodon jossain liitännässä, kiristä kyseinen liitos tiukasti.

• Jos huomaat vuodon kaasupullossa tai letkussa, vaihda kaasupullo tai letku.

2. Tarkista uudelleen liitäntä tai osa, josta havaitsit vuodon.

3. Jos vuoto ei korjaannu, ota yhteyttä Barbecook-

jälleenmyyjään. Laitetta ei saa käyttää ennen kuin vuoto on korjattu. Katso www.barbecook.com tai lista lähellläsi olevista www.barbecook.com 7Barbecook-jälleenmyyjistä.

8. LAITTEEN VALMISTELU KÄYTTÖVALMIIKSI

8.1. Ennen jokaista käyttöä Aina kun käytät laitetta, sinun on varmistettava, että:

• Laite on asennettu sopivaan paikkaan . Katso kohta "3.3 Sopivan paikan valitseminen".

• Letku ei laahaa maassa eikä voi joutua kosketuksiin kuumien pintojen tai tippuvien rasvojen kanssa.

• Malja on puhdas. Suosittelemme maljaosan puhdistusta jokaisen käytön jälkeen. Katso "11.2 Maljaosan puhdistus".

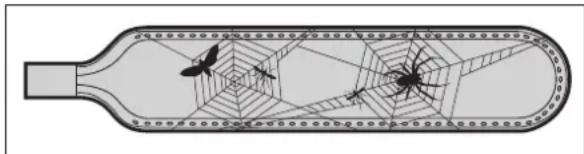

• Hyönteispesät tai hämähäkinverkot eivät tuki polttimia ja venturiputkia. Katso "11.3 Polttimien ja venturiputkien puhdistus".

• Polttimet on asennettu oikein. Venturiputkien on sijaittava kaasuventtiilien aukkojen yläpuolella

Varmistaaksesi, että kaasuliitännät ovat kunnossa, voit tarkistaa laitteen kaasuvuodot ennen jokaista käyttöä. Katso "7. Kaasuvuotojen tarkistus". 8.2. Ennen ensimmäistä käyttöä (tai pitkän käyttöjakson jälkeen). Jos käytät laitetta ensimmäistä kertaa tai pitkän käyttöajan jälkeen , sinun on tehtävä joitain lisätarkistuksia:

• Varmista, että olet lukenut kaikki tämän oppaan ohjeet, ymmärtänyt ne ja tarkistanut ne (vain ennen ensimmäistä käyttöä).

• Tarkista, ettei laitteessa ole kaasuvuotoja. Katso "7. Kaasuvuotojen tarkistus". Tarkista, ettei kaasuvuotoja ole, jos toimittaja on koonnut laitteen.

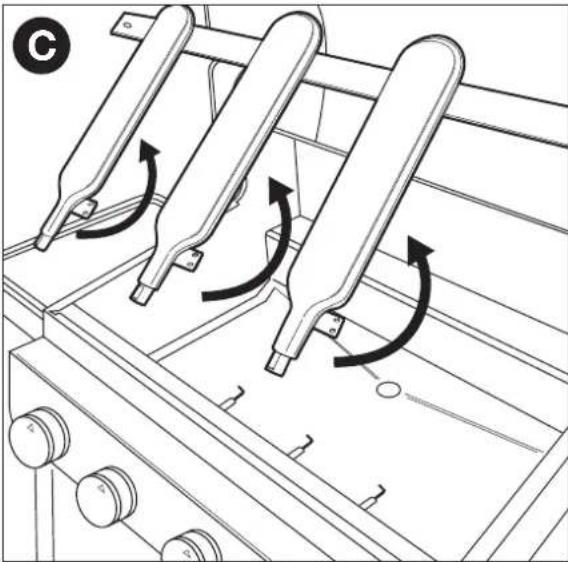

• Puhdista polttimet ja venturiputket (vasta pitkän käyttöajan jälkeen). Katso "11.3 Polttimien ja venturiputkien puhdistus".

• Anna laitteen "palaa" ennen kuin laitat ruokaa grillille (vain ennen ensimmäistä käyttöä). Katso "8.3 Laitteen polttaminen käyttöön". 8.3. Laitteen polttaminen käyttöön Laitteen polttaminen käyttöön ennen ensimmäistä käyttöä auttaa poistamaan mahdolliset valmistusrasvat. Toimi seuraavasti:

1. Sytytä pääpolttimet ja aseta säätönupit HIGH-asentoon.

Katso "9.2 Pääpolttimien sytyttäminen".

2. Sulje kansi ja anna laitteen palaa 15 minuutin ajan. Älä laita

grilliin vielä ruokaa.

3. Avaa kansi 15 minuutin kuluttua ja anna laitteen palaa vielä

5 minuuttia (säätönupit ovat edelleen HIGH-asennossa).

4. Tämän 5 minuutin kuluttua laite on käyttövalmis ja voit

laittaa grillille ruokaa.

9. POLTTIMIEN SYTYTTÄMINEN

Polttimien sytyttämiseksi sähköisellä sytyttimellä sytyttimeen on asetettava AA-paristo. Paristoa ei toimiteta laitteen mukana. Paristolokero sijaitsee kaapin takaosassa

9.1. Turvallisuusohjeet

• Ennen laitteen sytyttämistä, suorita kaikki tarkastukset, jotka on määritelty kohdassa "8. Laitteen valmistelu käyttövalmiiksi".

• Varmista, että kansi on auki aina, kun sytytät polttimen.

• Älä koskaan taivu polttimen yli sytyttäessäsi sitä. 9.2. Pääpolttimien sytyttäminen

9.2.1 Sytyttimen käyttö

1. Avaa kansi ja käännä pääpolttimien säätönupit OFF-

2. Jos muita polttimia ei ole vielä sytytetty, avaa kaasusyöttö ja

odota kymmenen sekuntia, kunnes kaasu tasaantuu.

3. Paina polttimen säätönuppia, käännä se asentoon HIGH ja

jätä se paikalleen. Sisäänrakennettu sytytin luo kipinöitä, jotka sytyttävät polttimen. Aloita sytyttämällä ensin yksi pääpoltin. Älä koskaan sytytä kaikkia pääpolttimia samanaikaisesti.

4. Jos poltin ei syty kolmen yrityksen jälkeen, käännä polttimen

säätönuppi OFF-asentoon, sulje kaasusyöttö ja odota 5 minuuttia, jotta kertynyt kaasu pääsee poistumaan.

5. Yritä sytyttää poltin uudelleen. Jos se ei vieläkään syty,

yritä sytyttää poltin tulitikulla tai katso kohta "14. Ongelmien korjaaminen" ongelman syyn tunnistamiseksi.

9.2.2 Tulitikun käyttö

1. Aseta tulitikku tulitikun pidikkeeseen.

2. Avaa kansi ja käännä pääpolttimien säätönupit OFF-

3. Jos muita polttimia ei ole vielä sytytetty, avaa kaasusyöttö ja

odota kymmenen sekuntia , kunnes kaasu tasaantuu.

4. Sytytä tulitikku ja pidä sitä noin 13 mm:n päässä polttimesta.

5. Käännä yhden polttimen säätönuppi HIGH-asentoon.

Sytytä ensin yksi pääpoltin. Älä koskaan sytytä kaikkia pääpolttimia samanaikaisesti.

6. Jos poltin ei syty 5 sekunnissa, käännä polttimen säätönuppi

OFF-asentoon, sulje kaasusyöttö ja odota 5 minuuttia, jotta kertynyt kaasu pääsee poistumaan.

7. Yritä sytyttää poltin uudelleen. Jos tämä ei auta, katso

kohta "14. Ongelmien korjaaminen" ongelman syyn tunnistamiseksi.

8. Jos yksi poltin on sytytetty, voit sytyttää muut polttimet

www.barbecook.com8kääntämällä tarvittavat säätönupit HIGH-asentoon. 9.3. Sivupolttimen sytyttäminen Sivupolttimessa voi käyttää vain pannuja, jotka painavat enintää 9 kg ja ovat halkaisijaltaan korkeintaan 220 mm. Sivupolttimen kannen on pysyttävä auki sivupolttimen käytön aikana.

9.3.1 Sytyttimen käyttö

1. Avaa kansi ja käännä sivupolttimen säätönuppi OFF-

2. Jos muita polttimia ei ole vielä sytytetty, avaa kaasusyöttö ja

odota kymmenen sekuntia, kunnes kaasu tasaantuu.

3. Paina sivupolttimen säätönuppia, käännä se asentoon HIGH

ja jätä se paikalleen. Sisäänrakennettu sytytin luo kipinöitä, jotka sytyttävät sivupolttimen.

4. Jos poltin ei syty kolmen yrityksen jälkeen, käännä polttimen

säätönuppi OFF-asentoon, sulje kaasusyöttö ja odota 5 minuuttia, jotta kertynyt kaasu pääsee poistumaan.

5. Yritä sytyttää sivupoltin uudelleen. Jos se ei vieläkään syty,

yritä sytyttää poltin tulitikulla tai katso kohta "14. Ongelmien korjaaminen" ongelman syyn tunnistamiseksi.

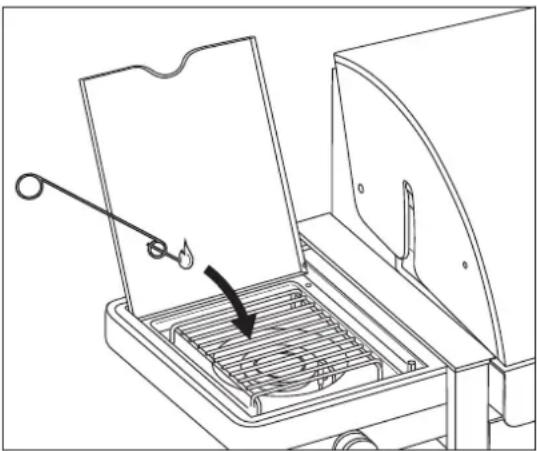

9.3.2 Tulitikun käyttö

1. Aseta tulitikku tulitikun pidikkeeseen.

2. Avaa kansi ja käännä sivupolttimen säätönuppi OFF-

3. Jos muita polttimia ei ole vielä sytytetty, avaa kaasusyöttö ja

odota kymmenen sekuntia , kunnes kaasu tasaantuu.

4. Sytytä tulitikku ja pidä sitä noin 13 mm:n päässä

5. Käännä sivupolttimen säätönuppi HIGH-asentoon.

6. Jos sivupoltin ei syty 5 sekunnissa, käännä polttimen

säätönuppi OFF-asentoon, sulje kaasusyöttö ja odota 5 minuuttia, jotta kertynyt kaasu pääsee poistumaan.

7. Yritä sytyttää sivupoltin uudelleen. Jos tämä ei auta,

katso kohta "14. Ongelmien korjaaminen" ongelman syyn tunnistamiseksi. 9.4. Polttimien kytkeminen pois päältä Jos polttimet ovat jonkin aikaa käyttämättä, ne on kytkettävä pois päältä. Toimi seuraavasti:

1. Sulje kaasusyöttö.

2. Käännä polttimien säätönupit OFF-asentoon.

Sulkemalla kaasusyötön ensiksi varmistat, ettei laitteessa ole enää kaasua. 9.5. Polttimien sytyttäminen uudelleen Jos poltin sammuu, toimi seuraavasti:

1. Avaa kansi ja sulje kaasusyöttö.

2. Käännä kaikki säätönupit OFF-asentoon ja odota 5

minuuttia , kunnes kertynyt kaasu poistuu.

3. Sytytä poltin tai polttimet uudelleen.

9.6. Liekkien tarkistus Aina kun sytytät polttimen, tarkista sen liekit. Täydellinen liekki on melkein sininen, jonka yläosassa on pieni määrä keltaista. Satunnaiset keltaiset liekit ovat normaaleja ja turvallisia. Jos liekeissä on ongelma, korjaa se jollain seuraavista toimenpiteistä: Liekit ovat... Toimi seuraavasti: Matalat ja kokonaan keltaiset

1. Sulje kaasusyöttö ja käännä

kaikki säätönupit välittömästi OFF-asentoon.

2. Katso "14. Ongelmien

korjaaminen" ongelman syyn tunnistamiseksi. Venturiputket ovat todennäköisesti tukossa. Korkeammat kuin malja 1. Sulje kaasusyöttö ja käännä kaikki säätönupit välittömästi OFF-asentoon.

2. Odota 5 minuuttia, jotta kertynyt

kaasu pääsee poistumaan.

3. Sytytä poltin tai polttimet

4. Jos tämä ei korjaa ongelmaa,

katso "14. Ongelmien korjaaminen" ongelman syyn tunnistamiseksi.

10. HYÖDYLLISIÄ VINKKEJÄ

10.1. Laitteen esilämmitys Laitteen esilämmitys varmistaa, että grilli on tarpeeksi kuuma, kun laitat siihen ruokaa. Toimi seuraavasti:

1. Sytytä poltin (tai polttimet) ja käännä säätönupit HIGH-

2. Sulje kansi ja anna laitteen palaa kymmenen minuutin ajan.

3. Avaa kansi kymmenen minuutin kuluttua ja laita ruoat grillille.

4. Jos haluat vähemmän lämpöä, käännä säätönupit

alhaisempaan lämpöön. 10.2. Ruoan tarttumisen estäminen Näin estät ruoan tarttumisen grilliritilään:

• Levitä ruokaan öljyä kevyesti harjalla ennen ruoan asettamista grilliritilälle. Voit öljytä myös grilliritilän.

• Esilämmitä laite. Mitä lämpimämpi grilli on, kun laitat ruoan siihen, sitä pienempi mahdollisuus on, että ruoka tarttuu.

• Älä käännä ruokaa liian nopeasti. Anna ruoan lämmetä ensin kunnolla. 10.3. Grillaus suoraan ja epäsuoraan Voit grillata suoraan tai epäsuoraan riippuen millaista ruokaa haluat vvalmistaa ja haluamastasi grillaustavasta: www.barbecook.com 9Menetelmä Kuvaus Käyttö Suoraan Aseta ruoka heti sytytetyn polttimen yläpuolelle, valitse korkea lämpö polttimen säätönupilla ja jätä kansi auki. Ruskistus: liha ja vihannekset Epäsuoraan Aseta ruoka sytytetyn polttimen viereen, valitse keski tai matala lämpö säätönupilla ja sulje kansi. Lihan esilämmittäminen tai ruskistetun lihan lisäkypsennys. Jos grillaat kannen ollessa kiinni, sinun on pidettävä silmällä kannen lämpömittaria varmistaaksesi, että laite ei kuumene liikaa. Katso "10.5 Lämpötilan tarkistus". 10.4. Grillaaminen kannen ollessa kiinni Kansi kiinni grillaamisella on useita etuja.

• Grillin lämpötila on korkeampi ja pysyy tasaisempana.

• Ruokaa on kypsennettävä vähemmän aikaa ja se on mehevämpää.

• Leimahduksia on vähemmän ja kaasun kulutus pienempi. Jos grillaat kannen ollessa kiinni, sinun on pidettävä silmällä kannen lämpömittaria varmistaaksesi, että laite ei kuumene liikaa. Katso "10.5 Lämpötilan tarkistus". 10.5. Lämpötilan tarkistus Laite on varustettu tehokkailla polttimilla, mikä tarkoittaa, että voit lämmittää ne nopeasti ja ylläpitää tasaista lämpötilaa. Jos kuitenkin grillaat kannen ollessa kiinni, sinun on tarkistettava, että kannen lämpömittaria seurataan säännöllisesti ja seuraavat ohjeet on otettava huomioon:

• Normaali käyttölämpötila on noin 210 ° C. Jos lämpötila on korkeampi, on olemassa riski, että rasvaa tippuu ja kertyy.

• Lämpötila ei saa olla yli 300 ° C yli viiden minuutin ajan. Jos näin tapahtuu, on olemassa vaara, että laite vahingoittuu ja epämuodostuu. Jos laite kuumenee liian kuumaksi, anna sen jäähtyä avaamalla kansi ja valitse polttimille matalampi lämpö. 10.6. Lämpöalueiden käyttäminen Kun kaikki polttimet on sytytetty, polttimien kannet jakavat lämmön mahdollisimman tasaisesti grillille. Vaikka lämmitys on mahdollisimman tasaista, jotkut alueet ovat lämpimämpiä kuin toiset. Voit hyödyntää näitä lämpöalueita täydelliseen grillaukseen: Alue Lämmin Käytä... Kohde Lämmin Herkkien ruokien grillaus (katkaravut, kalat jne.) Keskimmäinen Lämpimämpi Ruoat, joita on kypsennettävä pidempään (makkarat, kana jne.) Taka Lämpimin Lihan ja vihannesten ruskistaminen Voit myös luoda lämpöalueita säätämällä polttimien tehoa. Voit esimerkiksi säätää polttimen alemmalle tasolle ja käyttää polttimen yläpuolella olevaa aluetta herkille tai pidempään kypsennettäville elintarvikkeille. 10.7. Leimahdusten estäminen Grillattaessa voi esiintyä leimahduksia. Se on normaalia. Liialliset leimahdukset nostavat kuitenkin laitteen lämpötilaa ja voivat sytyttää kertyneen rasvan. Leimahdusten estäminen:

• Varmista ennen grillausta, että maljaosa on puhdas. Katso "11.2 Maljaosan puhdistus".

• Tarkista, että rasvanpoistoaukko ei ole tukossa säännöllisin väliajoin ja/tai että rasvankeräysastia ei ole täynnä.

• Kun grillaat, leikkaa lihasta ylimääräinen rasva pois, sulje kansi ja käännä polttimet keskilämpötilalle tai matalalle lämmölle.

11.1. Grillin puhdistus Suosittelemme grillin puhdistamista jokaisen käytön jälkeen Barbecook-lisävarusteella. Voit myös puhdistaa grillin miedolla puhdistusaineella tai natriumbikarbonaatilla. Älä koskaan käytä grillin puhdistamiseen uuninpuhdistusaineita. 11.2. Maljaosan puhdistus Suosittelemme maljan puhdistamista jokaisen käytön jälkeen Barbecook-lisävarusteella, metallisienellä ja hankaavalla puhdistusaineella. Käytä näitä samalla tavalla kuin grillille. Älä käytä teräviä esineitä äläkä kolhi laitetta kovia pintoja vasten. Vältä kosketusta kylmien nesteiden kanssa, kun laite on vielä kuuma. 11.3. Polttimien ja venturiputkien puhdistus

11.3.1. Miksi polttimet ja venturiputket pitää puhdistaa?

Hämähäkit ja hyönteiset voivat tehdä verkkoa ja pesiä polttimiin ja venturiputkiin estäen kaasun pääsyn polttimiin. Seuraus:

• Et voi sytyttää polttimia. Jos onnistut sytyttämään polttimet, ne tuottavat vain savuisia, keltaisia liekkejä.

• Kaasu voi syttyä venturiputkien ulkopuolella säätönupilla. Nämä liekit tunnetaan takaiskuina ja voivat aiheuttaa vakavia vammoja ja aineellisia vahinkoja. Tukkeutuneiden polttimien ja venturiputkien aiheuttamat vauriot katsotaan johtuvan huonoista huoltotoimenpiteistä, eivätkä ne kuulu takuun piiriin.

11.3.2. Milloin polttimet ja venturiputket puhdistetaan?

Puhdista laitteen polttimet ja venturiputket seuraavasti:

• Ennen ensimmäistä käyttöä tai pitkän käyttöjakson jälkeen.

• Ainakin kahdesti vuodessa, kerran kauden alussa.

11.3.3. Polttimien ja venturiputkien puhdistus

1. Poista polttimet laitteesta kuvien mukaisesti. Jos huomaat,

että poltin on vaurioitunut, sinun on vaihdettava se.

2. Puhdista polttimet ja venturiputket pienellä harjalla tai itse

tehdyllä putken puhdistajalla (avattu paperiliitin, putkiharja jne.).

3. Aseta polttimet takaisin paikalleen. Varmista, että

venturiputket ovat kaasuventtiilien aukkojen yläpuolella. www.barbecook.com10C 11.4. Emalisten, ruostumattomasta teräksestä valmistettujen ja jauhemaalattujen osien huolto Laite on valmistettu emalisista, ruostumattomasta teräksestä valmistetuista ja jauhemaalatuista osista. Kutakin materiaalia on huollettava eri tavalla: Materiaali Näin huollat tätä materiaalia Emali • Älä käytä teräviä esineitä äläkä kolhi laitetta kovia pintoja vasten.

• Vältä kosketusta kylmien nesteiden kanssa, kun laite on vielä kuuma.

• Voit käyttää metallisieniä ja hankaavia puhdistusaineita. Ruostumaton teräs • Älä käytä aggressiivisia, hankaavia tai metallinpuhdistusaineita.

• Käytä mietoa puhdistusainetta ja anna sen vaikuttaa teräksen päällä.

• Käytä pehmeää sientä tai liinaa.

• Puhdistuksen jälkeen huuhtele laite huolellisesti ja anna sen kuivua kokonaan ennen säilytystä. Jauhemaalattu • Älä käytä teräviä esineitä. Käytä mietoa puhdistusainetta ja pehmeää sientä tai liinaa.

• Puhdistuksen jälkeen huuhtele laite huolellisesti ja anna sen kuivua kokonaan ennen säilytystä. Estääksesi ruostumattoman teräksen ruostumista kannattaa välttää klooria, suolaa ja rautaa. Näiden ohjeiden noudattamatta jättämisestä johtuvaa vauriota pidetään puutteellisena huoltona, eikä takuu kata sitä. Löydät luettelon osista, joista laitteesi on koottu laitteesi räjäytyskuvan alta (oppaan toinen osa). Tässä luettelossa on symboli, joka kertoo jokaisen osan materiaalin, jotta voit tarkistaa miten tiettyä osaa tulisi huoltaa. Osaluettelossa käytetään seuraavia symboleja: Symboli Materiaali Emali Ruostumaton teräs Jauhemaalattu 11.5. Laitteen säilytys Jos et aio käyttää laitetta pitkään aikaan, säilytä sitä kuivassa paikassa. Ennen laitteen varastoimista:

• Irrota kaasupullo. Älä koskaan säilytä laitetta sisällä (ei edes autotallissa tai vajassa), jos se on edelleen kytketty kaasupulloon.

• Puhdista polttimet ja grillit, pyyhi ne öljyllä ja kääri ne paperiin.

• Poista AA-paristo sytyttimestä.

• Peitä laite Barbecook-peitteellä. Rekisteröi laite osoitteessa www.barbecook.com selvittääksesi, mikä kansi sopii grilliisi. 11.6. Kaasupullojen säilyttäminen Nämä ohjeet koskevat sekä tyhjiä että täysiä kaasupulloja.

• Säilytä kaasupulloja aina kodin ulkopuolella hyvin ilmastoidussa tilassa. Varmista, että pullot eivät altistu korkeille lämpötiloille tai suoralle auringonvalolle.

• Älä koskaan säilytä kaasupulloa paikassa, jossa se voi lämmetä liian kuumaksi (kuten autossa, veneessä jne.).

• Älä koskaan säilytä kaasupulloasi tai varakaasupulloasi laitteesi kaapissa.

• Älä koskaan säilytä varakaasupulloasi käytössä olevan kaasulaitteen läheisyydessä.

• Säilytä kaasupulloja aina lasten ulottumattomissa.

• Säilytä ja kuljeta kaasupulloja aina pystyasennossa. 11.7. Varaosien tilaaminen Tulelle tai voimakkaalle lämmölle altistuvia osia on toisinaan vaihdettava. Näin tilaat varaosia:

1. Luettelo kaikista viitenumeroista on tämän käyttöoppaan

toisessa osassa olevan räjäytyskuvan alla ja osoitteessa www.barbecook.com. Jos olet rekisteröinyt laitteesi verkossa, oikea luettelo näkyy automaattisesti.

2. Tilaa varaosa laitteen myyntipaikasta. Voit tilata sekä

takuuseen kuuluvia että siihen sisältymättömiä osia.

12.1. Katettavat asiat Laitteellasi on rajoitettu viiden vuoden takuu. Tämä takuu kattaa kaikki valmistusvirheet edellyttäen, että:

• Olet käyttänyt, asentanut ja huoltanut laitettasi tämän oppaan ohjeiden mukaisesti. Väärinkäytöstä, virheellisestä kokoamisesta tai huollosta johtuvaa vauriota ei pidetä valmistusvirheenä.

• Voit esittää laitteen kuitin, ostopäivämäärän ja yksilöllisen sarjanumeron. Tämä sarjanumero koostuu 16 numerosta. Löydät tämän numeron: - Tästä oppaasta. - Laitteen mukana tulleesta pakkauksesta. - Kaasugrillin sisäpuolella olevasta tyyppikilvestä.

• Takuu rajoittuu viallisten osien korjaamiseen tai vaihtamiseen.

• Viiden vuoden takuu seuraavien osien palamiselle ja ruostumiselle: - Maljaosa - Kansi - Polttimet - Emaloidut, valurautaiset grillit

• 2 vuoden takuu kaikille muille osille

• Takuu koskee vain henkilökohtaista käyttöä. Barbecookin laatuosasto vahvistaa, että osat ovat vialliset ja että ne ovat osoittautuneet viallisiksi normaalikäytössä sekä oikeanlaisen kokoamisen ja huollon yhteydessä. www.barbecook.com 11Jos jokin näistä ehdoista ei täyty, takuu ei kata laitetta. Takuu rajoittuu viallisten osien korjaamiseen tai vaihtamiseen. 12.2. Asiat, joita ei kateta Takuu ei kata seuraavia vaurioita ja vikoja:

• Suoraan tulelle tai voimakkaalle lämmölle altistuvien osien normaali kuluminen (ruoste, muodonmuutos, värimuutos jne.). Nämä osat on vaihdettava aika ajoin.

• Valmistusprosessille ominaiset visuaaliset epäsäännöllisyydet (ulkonäkövirheet, minimaaliset poikkeamat ja värin poikkeamat emalissa). Näitä poikkeavuuksia ei pidetä valmistusvirheinä.

• Kaikki vauriot, jotka johtuvat puutteellisesta huollosta, vääränlaisesta säilytyksestä tai kokoamisesta tai valmiiksi koottuihin osiin tehdyistä muutoksista.

• Kaikki vauriot, jotka aiheutuvat laitteen väärinkäytöstä (laitetta ei käytetä tämän käyttöohjeen ohjeiden mukaisesti, laitetta käytetään kaupallisiin tarkoituksiin jne.).

• Kaikki välilliset vahingot, jotka aiheutuvat laitteen huolimattomasta tai vaatimustenvastaisesta käytöstä.

• Ulkopuolisten tekijöiden, aggressiivisten puhdistusaineiden käytön, kloorille jne. altistumisen aiheuttama ruoste tai värimuutos. Näitä vaurioita ei pidetä valmistusvirheinä.

13.1. Tyyppimerkintä Tyyppikilvessä on kaikki laitteen tekniset tiedot. Löydät tämän numeron:

• Tämän oppaan toisesta osasta.

• Kaasugrillin sisäpuolella. 13.2. Suuttimien halkaisijat

Ongelma Mahdolliset syyt Ratkaisut Riittämätön lämpö • Kaasusyöttö ei ole auki

• Venturiputket eivät sijaitse kaasuventtiilien aukkojen yläpuolella

• Polttimen aukot tukossa

• Kaasupullo (melkein) tyhjä

• Paineensäädintä ei ole kytketty oikein pulloon ja/tai letkuun

• Aseta venturiputket kaasuventtiilien aukkojen yläpuolelle

• Puhdista polttimen aukot tai vaihda polttimet

• Liitä paineensäädin takaisin pulloon ja/tai letkuun Liian kuuma ja/tai leimahduksia

• Liian rasvainen ruoka

• Rasvanpoistoaukot tukossa, maljassa ja/tai polttimissa on rasvaa

• Lämpötila liian korkea.

• Leikkaa ylimääräinen rasva tai valitse matalampi polttimien lämpö

• Puhdista rasvanpoistoaukko, malja ja polttimet

• Valitse alempi lämpö polttimille ja/tai grillaa ruokaa epäsuorasti Lämpö ei jakaudu tasaisesti grillin pinnalle

• Jotkin lämpöerot ovat normaaleja, katso "1.7 Lämmön tehokas käyttö" ja "10.6 Lämpöalueiden käyttäminen". Huomattavien lämpöerojen mahdolliset syyt:

• Laitetta ei ole esilämmitetty

• Esilämmitä laite. Keltaiset liekit • Polttimet tai venturiputket tukossa

• Butaaniin liitetty laite

• Puhdista polttimet ja venturiputket

• Liitä laite propaaniin ja käytä sopivaa paineensäätölaitetta Epätäydellinen liekki • Poltin tukossa, lävistetty tai syöpynyt • Puhdista tai vaihda poltin Ongelma Mahdolliset syyt Ratkaisut Takaiskut (liekit venturiputkien ulkopuolella/ säätönupissa)

• Polttimet tai venturiputket tukossa • Sulje kaasusyöttö ja käännä polttimet OFF- asentoon.

• Anna laitteen jäähtyä.

• Puhdista polttimet ja venturiputket Liekit ovat korkeammat kuin malja

• Kaasupullo (melkein) tyhjä

• Rasvaa maljassa ja/tai polttimissa

• Käännä laitteen takaosa tuuleen päin

• Puhdista malja ja polttimet Paineensäädin surisee • Lämmin sää

• Uusi (täysi) kaasupullo

• Ei vaaraa tai vikaa; loppuu automaattisesti lyhyen ajan kuluttua. Poltin viheltää, kun asetus on LOW

• Kaasusuutin, venturiputki ja/tai poltin likainen • Puhdista kaasusuutin, venturiputki ja poltin Polttimen sytytys epäonnistuu (sekä sytyttimellä että tulitikulla)

• Puhdista poltin ja venturiputki

• Avaa kaasusyöttö ja paina paineensäätimen turvapainiketta (ei kaikissa säätimissä) Polttimet eivät syty sytyttimellä

• Paristoa ei ole tai se on asetettu väärin

• Keskipoltin ei syty ensin

• Sytyttimen johdotusta ei ole kytketty oikein

• Elektrodi vaurioitunut

• Virheellinen maadoitus

• Aseta paristo takaisin paikalleen oikein päin

• Sytytä ensin keskipoltin

• Tarkista kaikki sytyttimen liitännät ja liitä ne uudelleen

• Tarkista elektrodit, polttimet ja sytytin ja kokoa uudelleen

• Vaihda sytytin www.barbecook.com12Ei kipinöitä tai ääntä, kun sytytintä painetaan

• Paristoa ei ole tai se on asetettu väärin

• Sytytyspainiketta ei ole asennettu oikein

• Viallinen kipinägeneraattori

• Aseta paristo takaisin paikalleen oikein päin

• Asenna sytytyspainike takaisin

• Vaihda kipinägeneraattori Vain ääni (ei kipinöitä) sytytintä painettaessa

• Virheellinen maadoitus

• Poltin ja elektrodi liian kaukana toisistaan

• Liitä kipinävirtageneraattori ja elektrodit takaisin

• Taivuta elektrodia hieman siirtääksesi sitä lähemmäksi polttinta Näkyvissä kipinöitä, jotka eivät yllä polttimiin

• Viallinen johdotus • Vaihda johdot Kipinöitä näkyy, mutta ei kaikissa elektrodeissa ja/ tai ne eivät ole tarpeeksi vahvoja

• Virheellinen maadoitus

• Paristo (melkein) tyhjä

• Märät tai vialliset elektrodit

• Liitä kipinägeneraattori ja elektrodit

1. Asetage tikk tikuhoidikusse.

1. Asetage tikk tikuhoidikusse.

• Veenduge enne grillimist, et kauss on puhas. Vt 11.2 Kausi puhastamine.
