NÁVOD K OBSLUZE Stella 3201 BARBECOOK

• Pred použitím si prečítajte pokyny.

• Neupravujte spotrebič.

5.1. Bezpečnostné pokyny

2. Nasuňte hadicu na spojku (C) a utiahnite upínací krúžok

1. Pripojte hadicu k regulátoru tlaku. Postupujte nasledovne:

6. Postupujte nasledovne:

8.1. Pred každým použitím Pri každom použití spotrebiča sa musíte ubezpečiť, že:

3. Stlačte ovládací gombík horáka, nastavte ho do polohy

9.2.2 Používanie zápalky

1. Vložte zápalku do držiaka zápaliek.

6. Ak sa horák nezapáli ani do 5 sekúnd, nastavte ovládací

3. Stlačte ovládací gombík bočného horáka, nastavte ho

9.3.2 Používanie zápalky

1. Vložte zápalku do držiaka zápaliek.

5. Nastavte ovládací gombík bočného horáka do polohy HIGH.

2. Nastavte ovládacie gombíky horákov do polohy OFF.

4. Ak sa tým problém nenapraví,

1. Zapáľte horák(y) a nastavte ovládací gombík(y) do polohy

4. Ak chcete menej tepla, nastavte ovládací gombík(y) na

nižšiu teplotu. 10.2. Zabránenie prilepeniu jedla Aby ste zabránili prilepeniu jedla na rošt:

2. Vyčistite horáky a Venturiho trubice pomocou malého štetca

• Spotrebič je pripojený k butánu.

• Chybný generátor iskier.

2. odspojite praznu plinsku bocu i spojite punu plinsku bocu.

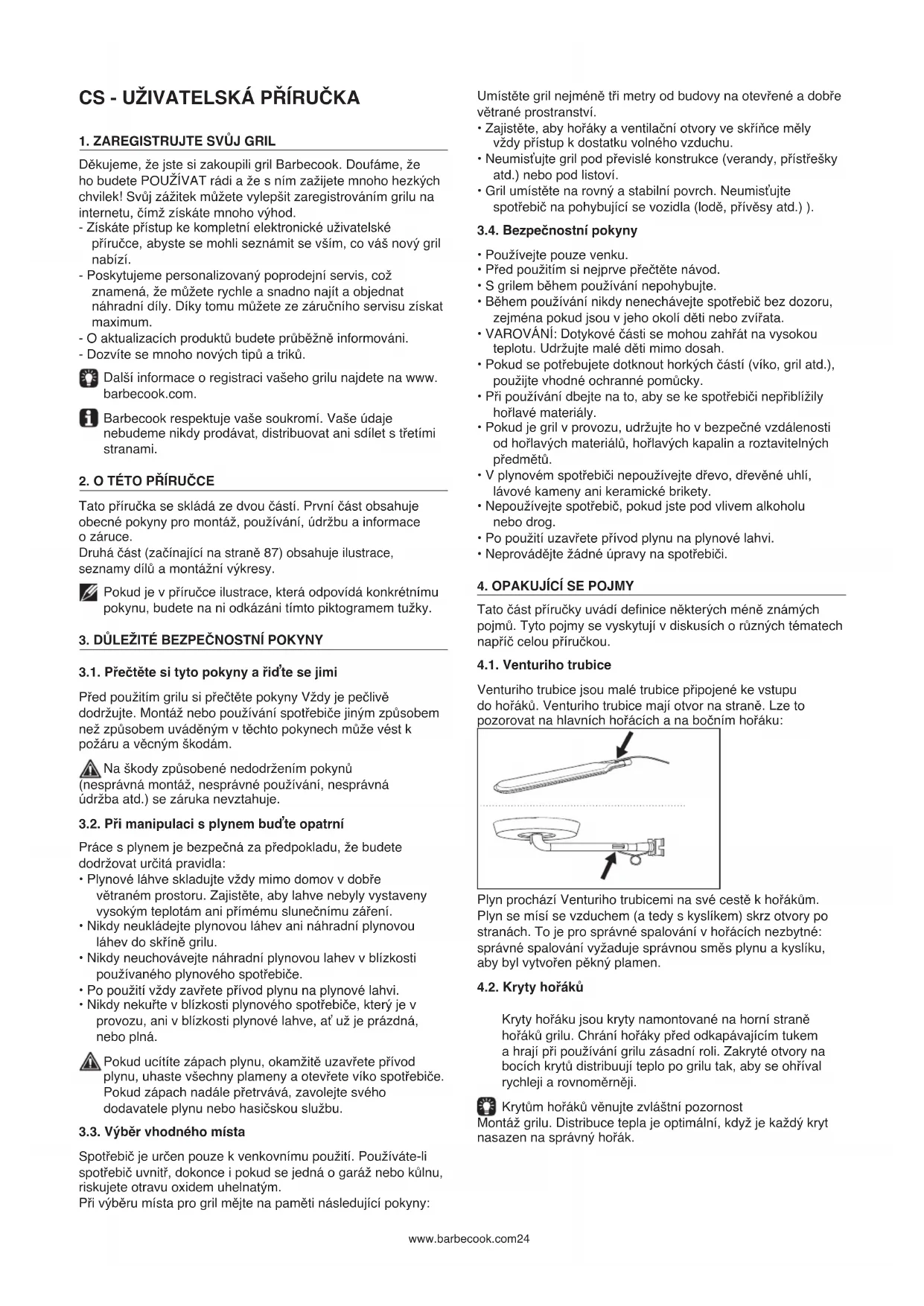

Děkujeme, že jste si zakoupili gril Barbecook. Doufáme, že ho budete POUŽÍVAT rádi a že s ním zažijete mnoho hezkých chvilek! Svůj zážitek můžete vylepšit zaregistrováním grilu na internetu, čímž získáte mnoho výhod. - Získáte přístup ke kompletní elektronické uživatelské příručce, abyste se mohli seznámit se vším, co váš nový gril nabízí. - Poskytujeme personalizovaný poprodejní servis, což znamená, že můžete rychle a snadno najít a objednat náhradní díly. Díky tomu můžete ze záručního servisu získat maximum. - O aktualizacích produktů budete průběžně informováni. - Dozvíte se mnoho nových tipů a triků. Další informace o registraci vašeho grilu najdete na www. barbecook.com. Barbecook respektuje vaše soukromí. Vaše údaje nebudeme nikdy prodávat, distribuovat ani sdílet s třetími stranami.

Tato příručka se skládá ze dvou částí. První část obsahuje obecné pokyny pro montáž, používání, údržbu a informace o záruce. Druhá část (začínající na straně

) obsahuje ilustrace, seznamy dílů a montážní výkresy. Pokud je v příručce ilustrace, která odpovídá konkrétnímu pokynu, budete na ni odkázáni tímto piktogramem tužky.

3. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

3.1. Přečtěte si tyto pokyny a řiďte se jimi Před použitím grilu si přečtěte pokyny Vždy je pečlivě dodržujte. Montáž nebo používání spotřebiče jiným způsobem než způsobem uváděným v těchto pokynech může vést k požáru a věcným škodám. Na škody způsobené nedodržením pokynů (nesprávná montáž, nesprávné používání, nesprávná údržba atd.) se záruka nevztahuje. 3.2. Při manipulaci s plynem buďte opatrní Práce s plynem je bezpečná za předpokladu, že budete dodržovat určitá pravidla:

• Plynové láhve skladujte vždy mimo domov v dobře větraném prostoru. Zajistěte, aby lahve nebyly vystaveny vysokým teplotám ani přímému slunečnímu záření.

• Nikdy neukládejte plynovou láhev ani náhradní plynovou láhev do skříně grilu.

• Nikdy neuchovávejte náhradní plynovou lahev v blízkosti používaného plynového spotřebiče.

• Po použití vždy zavřete přívod plynu na plynové lahvi.

• Nikdy nekuřte v blízkosti plynového spotřebiče, který je v provozu, ani v blízkosti plynové lahve, ať už je prázdná, nebo plná. Pokud ucítíte zápach plynu, okamžitě uzavřete přívod plynu, uhaste všechny plameny a otevřete víko spotřebiče. Pokud zápach nadále přetrvává, zavolejte svého dodavatele plynu nebo hasičskou službu. 3.3. Výběr vhodného místa Spotřebič je určen pouze k venkovnímu použití. Používáte-li spotřebič uvnitř, dokonce i pokud se jedná o garáž nebo kůlnu, riskujete otravu oxidem uhelnatým. Při výběru místa pro gril mějte na paměti následující pokyny: Umístěte gril nejméně tři metry od budovy na otevřené a dobře větrané prostranství.

• Zajistěte, aby hořáky a ventilační otvory ve skříňce měly vždy přístup k dostatku volného vzduchu.

• Neumisťujte gril pod převislé konstrukce (verandy, přístřešky atd.) nebo pod listoví.

• Gril umístěte na rovný a stabilní povrch. Neumisťujte spotřebič na pohybující se vozidla (lodě, přívěsy atd.) ). 3.4. Bezpečnostní pokyny

• Používejte pouze venku.

• Před použitím si nejprve přečtěte návod.

• S grilem během používání nepohybujte.

• Během používání nikdy nenechávejte spotřebič bez dozoru, zejména pokud jsou v jeho okolí děti nebo zvířata.

• VAROVÁNÍ: Dotykové části se mohou zahřát na vysokou teplotu. Udržujte malé děti mimo dosah.

• Pokud se potřebujete dotknout horkých částí (víko, gril atd.), použijte vhodné ochranné pomůcky.

• Při používání dbejte na to, aby se ke spotřebiči nepřiblížily hořlavé materiály.

• Pokud je gril v provozu, udržujte ho v bezpečné vzdálenosti od hořlavých materiálů, hořlavých kapalin a roztavitelných předmětů.

• V plynovém spotřebiči nepoužívejte dřevo, dřevěné uhlí, lávové kameny ani keramické brikety.

• Nepoužívejte spotřebič, pokud jste pod vlivem alkoholu nebo drog.

• Po použití uzavřete přívod plynu na plynové lahvi.

• Neprovádějte žádné úpravy na spotřebiči.

4. OPAKUJÍCÍ SE POJMY

Tato část příručky uvádí denice některých méně známých pojmů. Tyto pojmy se vyskytují v diskusích o různých tématech napříč celou příručkou. 4.1. Venturiho trubice Venturiho trubice jsou malé trubice připojené ke vstupu do hořáků. Venturiho trubice mají otvor na straně. Lze to pozorovat na hlavních hořácích a na bočním hořáku: Plyn prochází Venturiho trubicemi na své cestě k hořákům. Plyn se mísí se vzduchem (a tedy s kyslíkem) skrz otvory po stranách. To je pro správné spalování v hořácích nezbytné: správné spalování vyžaduje správnou směs plynu a kyslíku, aby byl vytvořen pěkný plamen. 4.2. Kryty hořáků Kryty hořáku jsou kryty namontované na horní straně hořáků grilu. Chrání hořáky před odkapávajícím tukem a hrají při používání grilu zásadní roli. Zakryté otvory na bocích krytů distribuují teplo po grilu tak, aby se ohříval rychleji a rovnoměrněji. Krytům hořáků věnujte zvláštní pozornost Montáž grilu. Distribuce tepla je optimální, když je každý kryt nasazen na správný hořák. www.barbecook.com244.3. Smalt Některé části grilu jsou pokryté vrstvou roztaveného skla, známou také jako smalt. Tento smalt chrání kov, který je pod ním, před korozí. Smalt je vysoce kvalitní materiál: je odolný proti korozi, nedegraduje vlivem vysokých teplot a je velmi nenáročný na údržbu. Jelikož je smalt méně pružný než kov, na který je nanesený, mohou se při nesprávném použití grilu kousky smaltu odlomit. Abyste tomuto problému předešli, buďte při montáži smaltovaných dílů opatrní a o smalt pečujte vždy podle pokynů uvedených v této příručce. 4.4. Vzplanutí Vzplanutím se rozumí náhlé šlehání plamenů z mísy během grilování. Obvykle je vzplanutí způsobeno kapáním tuku nebo marinády.

5.1. Bezpečnostní pokyny

• Při montáži grilu na něm neprovádějte žádné úpravy. Na dílech předem namontovaných a/nebo dílech zapečetěných výrobcem se nesmějí provádět úpravy, protože pak hrozí nebezpečí.

• Pokyny vždy pečlivě dodržujte.

• Uživatel odpovídá za správnou montáž grilu. Na poškození způsobené nesprávnou montáží se nevztahuje záruka. 5.2. Montáž grilu Potřebujete křížový šroubovák, plochý šroubovák a baterii typu AA (pro elektrický zapalovač). Spotřebič není dodáván s bateriemi.

1. Gril umístěte na rovný a stabilní povrch.

2.Smontujte gril podle montážních výkresů. Montážní výkresy najdete ve druhé části této příručky po rozloženém výkresu vašeho spotřebiče (viz strana 89). Při montáži smaltovaných dílů buďte opatrní. Nářadí a šrouby mohou smalt poškodit. Pro ochranu smaltu kolem šroubů použijte dodané vláknové podložky pod šrouby. Blistrové balení může obsahovat více šroubů, než je potřeba, v takovém případě po montáži nějaké šrouby zbydou.

6. MONTÁŽ SPOTŘEBIČE S PLYNEM

6.1. Kterou plynovou lahev, hadici a regulátor? Abyste do zařízení mohli zavést plyn, musíte si nejprve zakoupit plynovou lahev, hadici a regulátor tlaku. Níže uvedená tabulka uvádí, kterou plynovou lahev, hadici a regulátor byste měli použít. Například v Belgii (BE) musíte použít propanovou lahev s hadicí a regulátorem pro 37 mbar nebo butanovou lahev s hadicí a regulátorem pro 28-30 mbar. Stát Plynová lahev, hadice a regulátor LU - NL - DK - FI - SE - CY - CZ - EE - LT - MT - SK - SI - BG -IS - NO TR - HR - RO - IT - HU - LV 28-30 mbar propan, butan nebo jejich směsi BE - FR - IT - LU - IE - GR - PT - ES - CY - CZ - LT - SK - CH - SI - LV 28-30 mbar butan 37 mbar propan Zařízení bylo navrženo pro použití s butanovými nebo propanovými lahvemi o hmotnosti 4,5 až 15 kg a je vybaveno příslušným redukčním ventilem. Doporučujeme používat se spotřebičem propan. Propan zajišťuje vysoce kvalitní spalování a je méně citlivý na mráz. Výška plynové lahve nesmí překročit 70 cm, bez ohledu na šířku nebo průměr D či lahev. Regulátor tlaku a plynovou lahev kupujte vždy společně. Ne všechny regulátory se hodí pro všechny plynové lahve. Používejte pouze plynovou hadici a regulátor s homologací pro zemi použití. 6.2. Bezpečnostní pokyny

• Nikdy nepřipojujte plynovou hadici přímo k zařízení. Vždy nejprve namontujte regulátor tlaku na plynovou láhev.

• Nikdy neupravujte předem smontované nebo zapečetěné části plynové lahve, hadice nebo regulátoru tlaku.

• Zajistěte co nejkratší hadici (max. 1,5 m), aby nedošlo k jejímu táhnutí po zemi. - Nikdy nedeformujte ani neskládejte/nepřehýbejte plynovou hadici. Zkontrolujte, zda hadice není napnutá nebo pokroucená. Zajistěte, aby hadice nepřicházela do styku s díly, které by se mohly zahřát. - Hadice musí být vyměněna, pokud je poškozená nebo vykazuje známky natržení, pokud to stanoví národní www.barbecook.com 25předpisy nebo v souladu s jejich platností.

• Plynová lahev musí vždy stát ve svislé poloze.

• Vždy, když provádíte úpravy plynových přípojek, zkontrolujte, zda nedochází k úniku plynu. Viz „7.5. Kontrola úniku plynu“. 6.3. Připojte hadici ke spotřebiči Francie: Spotřebič lze použít se dvěma typy plynové hadice.

• Plynovou hadicí, která se připevňuje ke koncovkám hadice na spotřebiči a na regulátoru tlaku a je zajištěna hadicovými sponami (v souladu s XP D 36-110). Doporučená délka 1,25 m

• Plynovou hadicí (v souladu s XP D 36-112) vybavenou maticí G ½ pro přímé připojení ke spotřebiči a maticí M20 x 1,5 m pro přímé připojení k regulátoru tlaku, doporučená délka 1,25 m. Ostatní země: Doporučuje se pružná hadice vhodná pro butan nebo propan. Hadice nesmí být delší než 1,50 m. Abyste mohli připojit plynovou hadici ke spotřebiči, namontujte na spotřebič spojku na plynovou trubku. Spotřebič je dodáván se dvěma odlišnými spojkami určenými pro použití v různých zemích. Stát Spojka BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Spojka A FR Spojka B Pokud vaše země není v tabulce uvedena, použijte spojku, která splňuje normy platné ve vaší zemi.

Potřebujete klíč 19 mm a křížový šroubovák.

1. Našroubujte spojku na plynovou trubku na spotřebiči (A) a

utáhněte ji klíčem 19 mm (B).

2. Nasuňte hadici přes spojku (C) a utáhněte upínací kroužek

křížovým šroubovákem (D). TIP: Naneste na spojku malé množství mýdla a konec plynové hadice zahřejte fénem tak, aby hladce sklouzl po spojce. C D

Potřebujete klíč 22 mm a nastavitelný klíč.

1. Našroubujte spojku na plynovou trubku na spotřebiči (A) a

utáhněte ji klíčem 22 mm (B). A B

2. Našroubujte plynovou hadici na spojku (C) a zajistěte ji

dvěma klíči. Držte spojku pevně jedním klíčem 22 mm a utáhněte hadici nastavitelným klíčem.

6.4. Připojte hadici a plynovou lahev k regulátoru. V závislosti na typu regulátoru, který používáte, budete potřebovat křížový šroubovák a/nebo nastavitelný klíč

1. Připojte hadici k regulátoru tlaku. Postupujte následovně:

• Pokud je hadice vybavena upínacím kroužkem, nasuňte hadici přes regulátor a utáhněte upínací kroužek křížovým šroubovákem (A).

• Pokud je hadice opatřena maticí, našroubujte ji na regulátor a matici utáhněte pomocí nastavitelného klíče (B).

2. Připojte regulátor tlaku k plynové láhvi. Postupujte

• Pokud je regulátor vybaven maticí, našroubujte regulátor na plynovou lahev ve směru hodinových ručiček a matici utáhněte nastavitelným klíčem (C). www.barbecook.com26• Pokud má regulátor závit, našroubujte regulátor na plynovou lahev proti směru hodinových ručiček (D) Používejte pouze regulátory, které splňují EN 16129. 6.5. Vyměňte plynovou lahev

1. Zavřete přívod plynu a nastavte všechny ovládací knoíky

2. Odpojte prázdnou plynovou lahev a připojte plnou plynovou

3. Zkontrolujte těsnost plynové lahve, hadice a všech

plynových přípojek, aby nedošlo k úniku plynu. Viz „7. Kontrola úniku plynu“. Pamatujte, že při výměně plynové lahve musíte být vždy v bezpečné vzdálenosti od zdrojů vznícení.

7. KONTROLA ÚNIKU PLYNU

7.1. Proč kontrolovat únik plynu? Propan i butan jsou oba těžší než vzduch. To znamená , že pokud tyto plyny uniknou ze spotřebiče, neodvanou snadno. V klidné dny se může uniklý plyn hromadit ve spotřebiči a kolem něj a následně se vznítit a explodovat. 7.2. Kdy kontrolovat únik plynu?

• Před prvním použitím a po delší době mimo provoz. Zkontrolujte, zda nedochází k úniku plynu, pokud byl spotřebič smontován dodavatelem.

• Měli byste to udělat vždy, když vyměňujete nějaký plynový díl.

• Alespoň jednou ročně, nejlépe na začátku sezóny. 7.3. Bezpečnostní pokyny

• Spotřebič umístěte venku na dobře větrané místo. Zajistěte, aby v blízkosti spotřebiče nebyly plameny ani zdroje tepla.

• Nikdy nepoužívejte zapalovač nebo zápalky ke kontrole úniku plynu.

• Při kontrole úniku plynu nekuřte a nezapalujte hořáky. 7.4. Jaké materiály potřebuji? Ke kontrole úniku plynu potřebujete následující:

• Zkušební kapalinu. Můžete použít sprej pro kontrolu úniku plynu připravený pro použití nebo směs vody (50%) a saponátu na nádobí (50%).

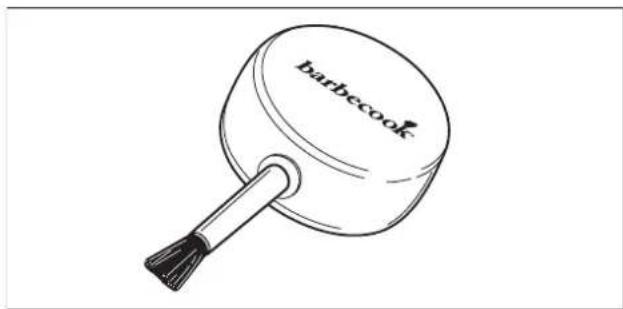

• Nástroj pro zkoušku těsnosti dodávaný se spotřebičem. Tato kapalina se používá k nasávání zkušební kapaliny a její aplikaci na plynové díly nebo plynové přípojky, které chcete zkontrolovat. 7.5. Kontrola úniku plynu Únik plynu můžete zkontrolovat nanesením testovací kapaliny na všechny plynové díly a přípojky plynu. Pokud jsou na konkrétním díle nebo připojení velké bubliny, dochází k úniku plynu. Při kontrole úniku plynu postupujte následovně:

1. Umístěte spotřebič ven.

2. Vezměte nástroj na zkoušku těsnosti a zkušební kapalinu

(sprej pro kontrolu úniku nebo směs vody a mýdla)

3. Otevřete víko a nastavte všechny ovládací knoíky do

4. Pootevřete přívod plynu. Za tímto účelem otočte ventil na

přívodu plynu pouze jednou.

5. Nástrojem pro zkoušku těsnosti nasajte malé množství

testovací kapaliny a aplikujte ji na zónu, kterou chcete zkontrolovat. Je třeba zkontrolovat následující díly:

• Svary na plynové lahvi (A)

• Spojení mezi plynovou lahví a regulátorem tlaku a mezi regulátorem tlaku a hadicí (C)

• Spojení mezi hadicí a spotřebičem (D) Regulátor tlaku a spojka na vašem zařízení se mohou lišit od příkladů na obrázcích. Postupujte následovně:

• Pokud zjistíte únik, postupujte podle pokynů v části „7.6 V případě úniku plynu“.

• Pokud nedochází k únikům, uzavřete přívod plynu, důkladně opláchněte všechny díly vodou a dobře je osušte. 7.6. V případě úniku plynu

1. Uzavřete přívod plynu a postupujte následovně:

• Pokud jste na jednom ze spojů zjistili netěsnost, dotyčné spojení pevně utáhněte.

• Pokud jste zjistili únik na plynové láhvi nebo hadici, vyměňte plynovou lahev nebo hadici.

2. Znovu zkontrolujte připojení nebo díl, na kterém jste zjistili

3. Pokud únik nebyl opraven, musíte kontaktovat prodejce

Barbecook. Spotřebič nesmíte začít používat, dokud nebude netěsnost odstraněna. www.barbecook.com 27Navštivte www.barbecook.com nebo se podívejte do seznamu prodejců Barbecook ve vašem okolí.

8. PŘÍPRAVA GRILU K POUŽITÍ

8.1. Před každým použitím Kdykoli používáte spotřebič, musíte zajistit, aby:

• Byl spotřebič umístěn na vhodném místě Viz „3.3 Výběr vhodného místa“.

• Se hadice netáhla po zemi a nemohla přijít do styku s horkými povrchy nebo kapajícím tukem.

• Mísa byla čistá. Po každém použití doporučujeme mísu vyčistit. Viz „11.2 Čištění mísy“.

• Hořáky a Venturiho trubice nebyly blokovány hnízdy hmyzu nebo pavučinami. Viz „11.3 Čištění hořáků a Venturiho trubic“.

• Hořáky byly správně namontovány. Venturiho trubice musí být umístěny nad otvory plynových ventilů. Abyste si byli absolutně jisti, že jsou plynové přípojky v pořádku, můžete před každým použitím zkontrolovat těsnost zařízení s ohledem na možný únik plynu. Viz „7. Kontrola úniku plynu“. 8.2. Před prvním použitím (nebo po delší době mimo provoz) Pokud používáte spotřebič poprvé nebo po delší době mimo provoz, musíte provést několik dalších kontrol:

• Ujistěte se, že jste si přečetli všechny pokyny v této příručce, porozuměli jim a zkontrolovali je (pouze před prvním použitím).

• Zkontrolujte, zda nedochází k úniku plynu ze spotřebiče. Viz „7. Kontrola úniku plynu“. Zkontrolujte, zda nedochází k úniku plynu, pokud byl spotřebič smontován dodavatelem.

• Hořáky a Venturiho trubice očistěte (jen po delší době mimo provoz). Viz „11.3 Čištění hořáků a Venturiho trubic“.

• Před položením jakéhokoli jídla na gril nechejte spotřebič „vypálit“ (pouze před prvním použitím). Viz „8.3 Vypálení spotřebiče“. 8.3. Vypálení spotřebiče Vypálení spotřebiče před prvním použitím pomáhá odstranit veškerá výrobní maziva, která se mohou ve spotřebiči stále vyskytovat. Postupujte následovně:

1. Zapalte hlavní hořáky a nastavte ovládací knoíky do polohy

HIGH (vysoký). Viz „9.2 Zapálení hlavních hořáků“.

2. Zavřete víko a nechejte spotřebič 15 minut hořet. Na gril

ještě nedávejte žádné jídlo.

3. Po 15 minutách otevřete víko a nechejte spotřebič hořet

dalších 5 minut (ovládací knoíky jsou stále nastaveny na HIGH).

4. Po těchto 5 minutách je spotřebič připraven k použití a

můžete na něj vložit jídlo.

9. ZAPALOVÁNÍ HOŘÁKŮ

Chcete-li zapálit hořáky elektrickým zapalovačem, musíte do zapalovače vložit baterii AA. Baterie není součástí spotřebiče. Prostor pro baterie je umístěn v zadní části skříňky ve spotřebiči. 9.1. Bezpečnostní pokyny

• Před zapálením spotřebiče proveďte všechny kontroly uvedené v "8. Příprava grilu k použití".

• Vždy, když zapálíte hořák, zajistěte, aby bylo víko otevřené.

• Při zapalování se nikdy nenahýbejte přímo nad hořák. 9.2. Zapalování hořáků

9.2.1 Použití zapalovače

1. Otevřete víko a nastavte ovládací knoíky hlavních hořáků

2. Pokud ještě nebyl zapálen žádný jiný hořák, otevřete přívod

plynu a počkejte deset sekund, než se plyn stabilizuje.

3. Stiskněte ovládací knoík hořáku, nastavte jej na HIGH a

nechte jej tak. Vestavěný zapalovač vytvoří jiskry, které zapálí hořák. Začněte tím, že nejprve zapálíte jeden hlavní hořák. Nikdy nezapalujte všechny hlavní hořáky najednou.

4. Pokud se hořák nezapálí ani po třech pokusech, nastavte

ovládací knoík hořáku do polohy OFF, uzavřete přívod plynu a počkejte 5 minut, aby nahromaděný plyn mohl uniknout.

5. Pokuste se hořák znovu zapálit. Pokud se stále nezapaluje,

pokuste se zapálit hořák zápalkou nebo se obraťte na „14. Odstraňování problémů“ za účelem identikace příčiny problému.

9.2.2 Použití zápalky

1. Umístěte zápalku do držáku zápalky.

2. Otevřete víko a nastavte ovládací knoíky hlavních hořáků

3. Pokud ještě nebyl zapálen žádný jiný hořák, otevřete přívod

plynu a počkejte deset sekund , než se plyn stabilizuje.

4. Škrtněte zápalkou a přidržte ji přibližně 13 mm od hořáku.

5. Nastavte ovládací knoík pro jeden hořák na HIGH.

Začněte tím, že nejprve zapálíte jeden hlavní hořák. Nikdy nezapalujte všechny hlavní hořáky najednou.

6. Pokud se hořák nezapálí do 5 sekund, nastavte ovládací

knoík hořáku do polohy OFF, uzavřete přívod plynu a www.barbecook.com28počkejte 5 minut, aby nahromaděný plyn mohl uniknout.

5. Pokuste se hořák znovu zapálit. Pokud to nefunguje,

přečtěte si „14. Odstraňování problémů“ za účelem identikace příčiny problému.

8. Pokud byl zapálen jeden hořák, můžete zapálit ostatní

hořáky nastavením příslušných ovládacích knoíků na HIGH. 9.3. Zapálení bočního hořáku Boční hořák pojme pouze pánve o maximální hmotnosti 9 kg a maximálním průměru 220 mm. Pokud je boční hořák v provozu, musí zůstat víko bočního hořáku otevřené.

9.2.1 Použití zapalovače

1. Otevřete víko a nastavte ovládací knoík bočního hořáku do

2. Pokud ještě nebyl zapálen žádný jiný hořák, otevřete přívod

plynu a počkejte deset sekund, než se plyn stabilizuje.

3. Stiskněte ovládací knoík hořáku, nastavte jej na HIGH

a nechte jej tak. Vestavěný zapalovač vytvoří jiskry, které zapálí hořák.

4. Pokud se hořák nezapálí ani po třech pokusech, nastavte

ovládací knoík hořáku do polohy OFF, uzavřete přívod plynu a počkejte 5 minut, aby nahromaděný plyn mohl uniknout.

5. Pokuste se hořák znovu zapálit. Pokud se stále nezapaluje,

pokuste se zapálit hořák zápalkou nebo se obraťte na „14. Odstraňování problémů“ za účelem identikace příčiny problému.

9.2.2 Použití zápalky

1. Umístěte zápalku do držáku zápalky.

1. Otevřete víko a nastavte ovládací knoík bočního hořáku do

3. Pokud ještě nebyl zapálen žádný jiný hořák, otevřete přívod

plynu a počkejte deset sekund , než se plyn stabilizuje.

4. Škrtněte zápalkou a přidržte ji přibližně 13 mm od hořáku.

5. Nastavte ovládací knoík bočního hořáku do polohy HIGH.

4. Pokud se hořák nezapálí do 5 sekund, nastavte ovládací

knoík hořáku do polohy OFF, uzavřete přívod plynu a počkejte 5 minut, aby nahromaděný plyn mohl uniknout.

5. Pokuste se hořák znovu zapálit. Pokud to nefunguje,

přečtěte si „14. Odstraňování problémů“ za účelem identikace příčiny problému. 9.4. Vypnutí hořáků Pokud hořáky nebudete delší dobu používat, musíte je vypnout. Postupujte následovně:

1. Uzavřete přívod plynu.

2. Nastavte ovládací knoíky hořáků do polohy OFF.

Nejprve uzavřete přívod plynu, abyste se ujistili, že ve spotřebiči již není žádný plyn. 9.5. Zapálení hořáků znovu Pokud hořák zhasne během používání, postupujte následovně:

1. Otevřete víko a zavřete přívod plynu.

2. Nastavte všechny ovládací knoíky do polohy OFF

a počkejte 5 minut, než nashromážděný plyn unikne.

3. Hořák(y) znovu zapalte.

9.6. Kontrola plamenů Kdykoli zapálíte hořák, musíte zkontrolovat plameny. Dokonalý plamen bude téměř modrý, s malým množstvím žluté nahoře. Ojedinělé žluté plameny jsou normální a bezpečné. Pokud se vyskytne problém s plameny, proveďte jedno z následujících opatření k jeho odstranění: Plameny jsou ... Postupujte následovně: Nízké a úplně žluté 1. Zavřete přívod plynu a nastavte všechny ovládací knoíky do polohy OFF.

2. Viz „14. Odstraňování problémů“

za účelem identikace příčiny problému. Venturiho trubice jsou pravděpodobně ucpané. Vyšší než mísa 1. Zavřete přívod plynu a nastavte všechny ovládací knoíky do polohy OFF.

2. Počkejte 5 minut, aby

nahromaděný plyn mohl uniknout.

3. Hořák(y) znovu zapalte.

4. Pokud se tím problém nevyřeší,

přečtěte si „14. Odstraňování problémů“ za účelem identikace příčiny problému.

10. UŽITEČNÉ TIPY A TRIKY

10.1. Předehřejte spotřebič Předehřátí spotřebiče zajistí, aby byl gril dostatečně horký, až na něj položíte jídlo. Postupujte následovně:

1. Zapalte hořák(y) a nastavte ovládací knoík(y) do polohy

2. Zavřete víko a nechte spotřebič 10 minut hořet.

3. Po deseti minutách otevřete víko a položte jídlo na gril.

4. Pokud chcete menší žár, nastavte ovládací knoík(y) na

nižší teplotu. 10.2. Ochrana před přilnutím potravin Aby se jídlo nelepilo na gril:

• Jej před vložením na gril lehce potřete olejem za použití štětce. Také můžete potřít olejem samotný gril.

• Předehřejte spotřebič. Čím teplejší je gril, když na něj položíte jídlo, tím menší je šance, že se k němu jídlo přilepí.

• Jídlo neotáčejte příliš rychle. Nejprve jej nechte důkladně prohřát. 10.3. Přímé a nepřímé grilování Můžete grilovat přímo nebo nepřímo v závislosti na druhu jídla, které chcete uvařit, a způsobu, jakým to chcete udělat: www.barbecook.com 29Metoda Popis Použití Přímé Položte jídlo bezprostředně nad zapálený hořák, zvolte vysoký ohřev pomocí ovládacího knoíku hořáku a nechte víko otevřené. Opečení masa a zeleniny nepřímo Umístěte jídlo vedle zapáleného hořáku, pomocí ovládacího knoíku zvolte střední/ nízkou teplotu a zavřete víko. Maso předvařte nebo dále vařte pečené maso. Pokud grilujete se zavřeným víkem, musíte hlídat teploměr víka, abyste zajistili, že se spotřebič příliš nezahřeje. Viz „10.5 Kontrola teploty“. 10.4. Grilování se zavřeným víkem Grilování se zavřeným víkem má řadu výhod.

• Teplota grilu bude vyšší a zůstane konzistentnější.

• Jídlo se bude muset vařit po kratší dobu a zůstane šťavnatější.

• Bude méně vzplanutí a spotřeba plynu bude nižší. Pokud grilujete se zavřeným víkem, musíte hlídat teploměr víka, abyste zajistili, že se spotřebič příliš nezahřeje. Viz „10.5 Kontrola teploty“. 10.5. Kontrola teploty Zařízení je vybaveno výkonnými hořáky, což znamená, že je budete moci rychle zahřát a můžete udržovat stálou teplotu. Pokud však grilujete se zavřeným víkem, budete muset zajistit, aby se spotřebič příliš nezahříval. Teploměr víka byste měli pravidelně kontrolovat a vzít v úvahu následující pokyny:

• Normální provozní teplota je kolem 210 °C. Je-li teplota vyšší, existuje riziko kapání a vznícení upečeného tuku.

• Teplota nesmí překročit 300 °C na víc jak pět minut. Pokud se tak stane, existuje riziko poškození a deformace spotřebiče. Pokud se spotřebič příliš zahřeje, nechte jej vychladnout otevřením víka a zvolte pro hořáky nižší teplotu. 10.6. Používání tepelných zón Jakmile jsou všechny hořáky zapálené, kryty hořáků distribuují teplo co nejrovnoměrněji po grilu. Přestože je zahřátí co nejrovnoměrnější, některé zóny budou teplejší než jiné. Pro dokonalé grilování můžete použít tyto tepelné zóny: Zóna Teplá Použijte pro... Pro Teplá Grilování delikátních jídel (krevety, ryby atd.) Střední Teplejší Příprava pokrmů, které je třeba vařit déle (klobásy, kuřecí maso atd.) Zadní Nejteplejší Pečení masa a zeleniny Tepelné zóny můžete také vytvořit hraním si s výkonem hořáků. Můžete například nastavit hořák na nižší úroveň a použít zónu nad hořákem pro jemná jídla nebo potraviny, které vyžadují delší vaření. 10.7. Ochrana před vzplanutím Při grilování může ke vzplanutí dojít. Jedná se o zcela normální jev. Příliš častá vzplanutí však zvyšují teplotu grilu a mohou zapálit nahromaděný tuk. Předcházení vzplanutím:

• Před grilováním se ujistěte, že je mísa čistá. Viz „11.2 Čištění mísy“.

• V pravidelných intervalech kontrolujte, zda je otvor pro vypouštění tuku volný a/nebo zda není odkapávací zásuvka plná.

• Při grilování odřízněte přebytečný tuk z masa, zavřete víko a hořáky nastavte na střední nebo nízkou teplotu.

11.1. Čištění roštu Doporučujeme rošt po každém použití vyčistit pomocí příslušenství Barbecook. Rošt můžete také vyčistit jemným čisticím prostředkem nebo hydrogenuhličitanem sodným. Nikdy k čištění roštu nepoužívejte přípravky na čištění trouby. 11.2. Čištění mísy Doporučujeme mísu po každém použití vyčistit pomocí příslušenství Barbecook, kovové houby a abrazivního čisticího prostředku. Použijte je stejným způsobem jako u roštu. Nepoužívejte žádné ostré předměty a neotloukejte spotřebič o tvrdé povrchy. Pokud je gril ještě horký, vyvarujte se kontaktu se studenými tekutinami. 11.3. Čištění hořáků a Venturiho trubic

11.3.1. Proč čistit hořáky a Venturiho trubice?

Pavouci a hmyz mohou příst pavučiny a stavět hnízda v hořácích a Venturiho trubicích, a tak blokovat přívod plynu k hořákům. Následek:

• Hořáky nelze zapálit. Pokud se vám podaří zapálit hořáky, budou produkovat pouze zakouřené žluté plameny.

• Plyn se může ovládacími knoíky zapálit mimo úroveň Venturiho trubic . Tyto plameny se nazývají zpětné šlehnutí plamene a mohou způsobit vážná zranění a věcné škody. Poškození v důsledku zablokování hořáků a Venturiho trubic se považuje za špatnou údržbu a nevztahuje se na něj záruka.

11.3.2. Kdy čistit hořáky a Venturiho trubice?

Čistěte hořáky a Venturiho trubice na spotřebiči následujícím způsobem: před prvním použitím a po delší době mimo provoz.

• Nejméně dvakrát ročně, jednou na začátku sezóny.

11.3.3 Čištění hořáků a Venturiho trubic

1. Vyjměte hořáky ze spotřebiče, jak je znázorněno na

obrázcích. Pokud si všimnete, že je hořák poškozený, musíte ho vyměnit.

2. Očistěte hořáky a Venturiho trubice malým kartáčem čističe

trubek vlastní výroby (otevřená spona na papír, kartáč na potrubí atd.).

3. Vložte hořáky zpět na místo. Zajistěte, aby Venturiho trubice

byly nad otvory plynových ventilů. www.barbecook.com30C 11.4. Údržba smaltovaných, nerezových a práškově lakovaných dílů Spotřebič je vyroben z dílů ze smaltu, nerezové oceli a práškově lakovaných dílů. Každý materiál musí být udržován jinak: Materiál Jak tento materiál udržovat Smalt • Nepoužívejte žádné ostré předměty a neotloukejte spotřebič o tvrdé povrchy.

• Pokud je gril ještě horký, vyvarujte se kontaktu se studenými tekutinami.

• Můžete použít kovové houby a abrazivní čisticí prostředky. Nerezová ocel • Nepoužívejte agresivní, abrazivní nebo kovové čisticí prostředky.

• Použijte jemné čisticí prostředky a nechte je na ocel působit.

• Používejte měkké houbičky nebo hadříky.

• Po vyčištění spotřebič důkladně opláchněte a před uskladněním nechejte zcela vyschnout. Práškově lakované díly

• Nepoužívejte ostré předměty. Používejte jemné čisticí prostředky a měkké houbičky nebo hadříky.

• Po vyčištění spotřebič důkladně opláchněte a před uskladněním nechejte zcela vyschnout. Aby se zabránilo tvorbě rzi na částech z nerezové oceli, je nejlepší vyhnout se kontaktu s chlórem, solí a železem. Poškození, které vznikne nedodržením těchto pokynů, se považuje za nedostatečnou údržbu a nevztahuje se na něj záruka. Seznam částí, ze kterých je váš spotřebič smontován, naleznete pod rozloženým výkresem vašeho spotřebiče (druhá část příručky). Tento seznam obsahuje symbol označující materiál každého dílu, abyste mohli zkontrolovat, jak by určitý díl měl být udržovaný. V seznamu dílů se používají následující symboly: Symbol Materiál Smalt Nerezová ocel Práškově lakované díly 11.5. Skladování spotřebiče Pokud gril nebudete delší dobu používat, skladujte jej na suchém místě. Před uskladněním:

• Odpojte plynovou lahev. Nikdy neskladujte spotřebič uvnitř (ani v garáži nebo kůlně), pokud je stále připojen k plynové lahvi.

• Očistěte hořáky a rošty, otřete je olejem a zabalte do papíru.

• Vyjměte baterii AA ze zapalovače.

• Zakryjte svůj spotřebič krytem Barbecook. Zaregistrujte svůj spotřebič na www.barbecook.com, abyste zjistili, který kryt potřebujete. 11.6. Skladování plynových lahví Tyto pokyny platí pro prázdné i plné plynové lahve.

• Plynové láhve skladujte vždy mimo domov v dobře větraném prostoru. Zajistěte, aby lahve nebyly vystaveny vysokým teplotám ani přímému slunečnímu záření.

• Nikdy neuchovávejte plynovou lahev tam, kde by se mohla příliš zahřát (například v autě, na lodi atd.).

• Nikdy nedávejte plynovou lahev ani náhradní plynovou lahev do skříňky grilu.

• Nikdy neuchovávejte náhradní plynovou lahev v blízkosti používaného plynového spotřebiče.

• Uchovávejte plynové lahve vždy mimo dosah dětí.

• Skladujte a přepravujte plynové lahve vždy ve svislé poloze. 11.7. Objednávání náhradních dílů Díly, které jsou vystavovány ohni nebo silnému teplu, bude jednou za čas potřeba vyměnit. Jak objednat náhradní díly:

1. Pod rozloženými výkresy ve druhé části této příručky a na

www.barbecook.com je seznam všech referenčních čísel. Pokud jste si spotřebič zaregistrovali online, automaticky se vám zobrazí příslušný seznam.

2. Objednejte si náhradní díl prostřednictvím svého prodejního

místa. Můžete si objednat nejen díly, na které se vztahuje záruka, ale i ty, na které už se nevztahuje.

12.1. Co je kryto Na váš spotřebič je poskytována omezená pětiletá záruka. Tato záruka se vztahuje na všechny výrobní vady, pokud:

• Jste svůj spotřebič používali, smontovali a udržovali v souladu s pokyny v této příručce. Poškození způsobené nesprávným používáním, nesprávnou montáží nebo nesprávnou údržbou se nepovažuje za výrobní vadu.

• Můžete ukázat účtenku a uvést datum nákupu a jedinečné sériové číslo svého spotřebiče. Toto sériové číslo se skládá ze 16 číslic. Toto číslo najdete: V této příručce - Na obalu dodaném se spotřebičem. - Na typovém štítku na vnitřní straně plynového grilu.

• Záruka je ve všech případech omezena na opravu nebo výměnu vadných dílů.

• Pětiletá záruka proti vyhoření a rzi: - Mísy - Víka - Hořáků - Smaltovaných litinových roštů

• Dvouletá záruka na všechny ostatní díly

• Záruka se vztahuje pouze na osobní použití. Oddělení kvality Barbecook potvrdí, že součásti jsou vadné a že se ukázaly jako vadné při běžném používání, správné montáži a řádné údržbě. Pokud některá z těchto podmínek není splněna, záruka se na vás nevztahuje. Záruka je omezená na opravu nebo výměnu vadných dílů. www.barbecook.com 3112.2. Nepokryto Záruka se nevztahuje na následující poškození a vady:

• Normální opotřebení (rez, deformace, změna barvy atd.) dílů, které jsou přímo vystavovány ohni nebo intenzivnímu žáru. Tyto díly bude třeba čas od času vyměnit.

• Vizuální nepravidelnosti, které jsou vlastní výrobnímu procesu (vady, minimální odchylky a barevné odchylky ve smaltu). Tyto nesrovnalosti nejsou považovány za výrobní vady.

• Veškerá poškození způsobená nesprávnou údržbou, nesprávným skladováním, nesprávnou montáží nebo úpravami předem smontovaných dílů.

• Veškerá poškození způsobená nesprávným použitím spotřebiče (nedodržování pokynů v naší příručce, používání pro komerční účely atd.).

• Veškerá následná poškození způsobená neopatrným nebo neodpovídajícím používáním grilu.

• Rez nebo změna barvy v důsledku působení vnějších faktorů, použití agresivních čisticích prostředků, vystavení chlóru atd. Tato poškození nejsou považována za výrobní vadu.

13. TECHNICKÉ INFORMACE

13.1. Typový štítek Na typovém štítku jsou uvedeny všechny technické informace o spotřebiči. Toto číslo najdete:

• Ve druhé části této příručky.

• Na vnitřní straně plynového grilu. 13.2. Průměry vstřikovačů

• Hlavní hořák: 0,991 mm

• Boční hořák: 0,88 mm

14. ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možné příčiny Řešení Nedostatečný žár • Přívod plynu není otevřený

• Venturiho trubice nejsou umístěné nad otvory plynových ventilů

• Ucpané otvory hořáku

• Plynová lahev (téměř) prázdná

• Regulátor tlaku není správně připojen k láhvi a/nebo hadici

• Otevřete přívod plynu

• Umístěte Venturiho trubice nad otvory plynových ventilů

• Vyčistěte otvory hořáku nebo hořáky vyměňte

• Vyměňte plynovou lahev

• Znovu připojte regulátor tlaku k láhvi a/nebo hadici Příliš velký žár či vzplanutí • Jídlo je příliš tučné

• Ucpané odtokové otvory pro tuk, tuk v míse a/nebo na hořácích

• Příliš vysoká teplota

• Odřízněte přebytečný tuk nebo zvolte nižší teplotu pro hořáky

• Vyčistěte vypouštěcí otvor, mísu a hořáky

• Zvolte nižší teplotu pro hořáky na/nebo grilujte jídlo nepřímo Žár není rovnoměrně rozložen po povrchu grilu

• Určitý rozdíl v žáru je normální, viz „1.7 Efektivní využití tepla“ a „10.6 Použití tepelných zón“. Možné příčiny značných rozdílů v žáru:

• Spotřebič není předehřátý

• Předehřejte spotřebič. Žluté plameny • Hořáky nebo Venturiho trubice jsou ucpané

• Zařízení připojené k butanu

• Vyčistěte hořáky a Venturiho trubice

• Připojte zařízení k propanu a použijte vhodný regulátor tlaku Neúplný plamen • Hořák je ucpaný, proražený nebo zkorodovaný

• Vyčistěte nebo vyměňte hořák Problém Možné příčiny Řešení Zpětné šlehnutí plamene (plameny mimo Venturiho trubice/na ovládacích knoících)

• Hořáky nebo Venturiho trubice jsou ucpané • Uzavřete přívod plynu a dejte hořáky do polohy OFF.

• Nechte spotřebič vychladnout.

• Vyčistěte hořáky a Venturiho trubice Plameny vyšší než okraj mísy

• Plynová lahev (téměř) prázdná

• Tuk v míse a/nebo na hořácích

• Otočte zadní část zařízení proti větru

• Vyměňte plynovou lahev

• Vyčistěte mísu a hořáky Hukot regulátoru tlaku • Teplé počasí

• Nová (plná) plynová lahev

• Žádné nebezpečí ani závada; po krátké době automaticky přestane. Hořák píská, když je nastaven na LOW

• Špinavý vstřikovač plynu, Venturiho trubice a/nebo hořák

• Vyčistěte vstřikovač plynu, Venturiho trubici a hořák Zapálení hořáku selhává (jak se zapalovačem, tak se zápalkou)

• Hořák nebo Venturiho trubice jsou ucpané

• Vyčistěte hořák a Venturiho trubici

• Otevřete přívod plynu a stiskněte bezpečnostní tlačítko na regulátoru tlaku (není na všech regulátorech) www.barbecook.com32Zapálení hořáků selhává se zapalovačem

• Není vložena baterie nebo je baterie vložena nesprávně

• Střední hořák se nezapálil jako první

• Elektrické vedení zapalovače není správně připojeno

• Elektroda je poškozená

• Nejprve zapalte střední hořák

• Zkontrolujte všechna připojení zapalovače a znovu připojte

• Vyměňte zapalovač Žádné jiskry ani zvuk, když stisknete zapalovač

• Není vložena baterie nebo je baterie vložena nesprávně

• Tlačítko zapalovače není správně namontováno

• Znovu přimontujte zapalovací tlačítko

• Vyměňte generátor jisker Pouze zvuk (bez jisker) při stisknutí zapalovače

• Hořák a elektroda jsou příliš daleko od sebe

• Znovu připojte generátor jisker a elektrody

• Mírně ohněte elektrodu, abyste ji přiblížili k hořáku Viditelné jiskry, které nedosáhnou k hořákům

• Vadné vedení • Vyměňte vedení Jiskry viditelné, ale ne na všech elektrodách a/nebo nedostatečně silné

• Baterie (téměř) vybitá

• Mokré nebo poškozené elektrody

• Znovu připojte generátor jisker a elektrody

• Vysušte elektrody kuchyňskou papírovou utěrkou nebo je vyměňte www.barbecook.com 33MT - GWIDA GĦALL-UTENT
