BEDIENUNGSANLEITUNG Stella 3201 BARBECOOK

6. HET TOESTEL VAN GAS VOORZIEN

13. TECHNISCHE GEGEVENS

Vielen Dank, dass Sie sich für einen Barbecook-Grill entschieden haben. Wir wünschen Ihnen viel Freude damit! Registrieren Sie Ihren Grill online, um von unseren vielen Vorteilen zu protieren. - Sie erhalten Zugriff auf das vollständige Online- Benutzerhandbuch , damit Sie sich mit den Besonderheiten Ihres Grills vertraut machen können. - Wir bieten Ihnen einen personalisierten After-Sales- Service, mit dem Sie schnell und einfach Ersatzteile nden und bestellen können. Auf diese Weise können Sie den Garantieservice optimal nutzen. - Sie werden über Produktaktualisierungen auf dem Laufenden gehalten. - Sie lernen viele neue Tipps und Tricks. Weitere Informationen zur Registrierung Ihres Geräts nden Sie unter www.barbecook.com. Barbecook respektiert Ihre Privatsphäre. Ihre Daten werden niemals verkauft, weitergegeben oder an Dritte übermittelt.

2. ÜBER DIESES HANDBUCH

Dieses Handbuch besteht aus zwei Teilen. Teil 1 enthält allgemeine Hinweise zu Montage, Gebrauch, Pege und Garantie. Teil 2 (ab Seite

) umfasst Abbildungen, Teilelisten und Montagezeichnungen. Wenn eine Abbildung vorhanden ist, die einer bestimmten Anweisung im Handbuch entspricht, werden Sie mit diesem Bleistiftpiktogramm darauf hingewiesen.

3. WICHTIGE SICHERHEITSANWEISUNGEN

3.1. Lesen und befolgen Sie diese Anweisungen. Lesen Sie vor dem Gebrauch des Geräts alle Anweisungen sorgfältig durch. . Befolgen Sie die Anweisungen immer sorgfältig. Eine von der Anleitung abweichende Montage oder Verwendung des Gerätes kann zu Brand- und Sachschäden führen. Schäden, die durch Nichtbeachtung des Handbuchs (falsche Montage, missbräuchliche Verwendung, unsachgemäße Pege usw.) entstehen, sind nicht von der Garantie abgedeckt. 3.2. Vorsicht beim Umgang mit Gas Der Umgang mit Gas ist sicher, wenn Sie die folgenden Vorsichtsmaßnahmen beachten:

• Lagern Sie Gasaschen immer außerhalb der Wohnung an einem gut belüfteten Ort. Achten Sie darauf, dass die Flaschen nicht zu hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt werden.

• Bewahren Sie Ihre Gasasche oder Ersatzgasasche niemals im Schrank Ihres Geräts auf.

• Lagern Sie Ihre Ersatzgasasche niemals in der Nähe eines in Betrieb bendlichen Gasgerätes.

• Nach Gebrauch immer die Gaszufuhr an der Gasasche schließen.

• Rauchen Sie niemals in der Nähe eines in Betrieb bendlichen gasbetriebenen Geräts oder in der Nähe einer leeren oder vollen Gasasche. Wenn Sie Gas riechen, schließen Sie sofort die Gaszufuhr, löschen Sie alle Flammen, und öffnen Sie den Deckel des Geräts. Wenn der Geruch bestehen bleibt, rufen Sie Ihren Gasversorger oder die Feuerwehr. 3.3. Auswahl eines geeigneten Standorts Verwenden Sie das Gerät nur im Freien. Wenn Sie das Gerät in Innenräumen verwenden, selbst in einer Garage oder einem Geräteschuppen, besteht die Gefahr einer Kohlenmonoxidvergiftung. Berücksichtigen Sie bei der Standortwahl folgende Aspekte: Stellen Sie das Gerät mindestens drei Meter von einem Gebäude entfernt an einem offenen, gut belüfteten Ort auf.

• Achten Sie darauf, dass immer genügend ungehinderte Luft zu den Brennern und zu den Lüftungsöffnungen im Schrank vorhanden ist.

• Platzieren Sie den Grill nicht unter einer Struktur mit Überstand (Veranda, Unterstand usw.) oder unter einem Laubdach.

• Installieren Sie das Gerät auf einem stabilen, ebenen Untergrund. Stellen Sie das Gerät nicht auf einem fahrenden Fahrzeug auf (Boot, Anhänger usw.). ). 3.4. Sicherheitshinweise

• Nur draußen verwenden.

• Lesen Sie die Anweisungen vor dem Gebrauch.

• Das Gerät während der Benutzung nicht transportieren.

• Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt, insbesondere nicht, wenn Kinder oder Tiere in der Nähe sind.

• WARNUNG: Berührbare Teile können sehr heiß werden. Halten Sie Kinder fern.

• Ergreifen Sie geeignete Schutzvorkehrungen, wenn Sie heiße Teile (Deckel, Grill usw.) berühren müssen.

• Halten Sie das Gerät während des Betriebs von brennbaren Materialien fern.

• Halten Sie brennbare Materialien und Flüssigkeiten sowie lösliche Objekte während des Betriebs in sicherer Entfernung vom Gerät.

• Verwenden Sie kein Holz, Holzkohle, Lavastein oder Keramikbriketts in einem Gasgerät.

• Verwenden Sie das Gerät nicht unter Einuss von Alkohol oder Drogen.

• Schließen Sie nach Gebrauch die Gaszufuhr an der Gasasche.

• Verändern Sie das Gerät nicht.

4. WIEDERKEHRENDE KONZEPTE

In diesem Teil des Handbuchs werden die Denitionen einiger weniger bekannter Begriffe aufgeführt. Diese Konzepte werden bei der Erörterung verschiedener Themen im gesamten Handbuch verwendet. 4.1. Venturirohre Die Venturirohre sind die kleinen Rohre, die am Einlass zu den Brennern angebracht sind. An der Seite der Venturirohre bendet sich eine Öffnung. Dies ist an den Hauptbrennern und am Seitenbrenner sichtbar: Das Gas wird auf seinem Weg zu den Brennern durch die Venturirohre geleitet. Das Gas wird durch die Öffnungen in den Seiten mit Luft (und damit Sauerstoff) vermischt . Dies ist für eine ordnungsgemäße Verbrennung in den Brennern unerlässlich: Eine ordnungsgemäße Verbrennung erfordert das richtige Gas-Sauerstoff-Gemisch, um ordentliche Flammen zu erzeugen. www.barbecook.com 354.2. Brennerabdeckungen Die Brennerabdeckungen sind Abdeckungen, die auf den Brennern des Grills angebracht sind. Sie schützen die Brenner vor herabtropfendem Fett und spielen eine entscheidende Rolle bei der Nutzung des Grills. Die abgedeckten Öffnungen an den Seiten der Abdeckungen verteilen die Hitze über den Grill, so dass er sich schneller und gleichmäßiger erwärmt. Achten Sie beim Zusammenbau des Grills besonders auf die Brennerabdeckungen. Die Hitzeverteilung ist optimal, wenn jede Abdeckung über dem richtigen Brenner angebracht ist. 4.3. Emaille Einige Bereiche des Geräts sind mit einer Schicht aus geschmolzenem Glas, auch als Emaille bezeichnet, beschichtet. Emaille schützt das darunterliegende Metall vor Korrosion. Emaille ist ein hochwertiges Material: Es ist korrosionsbeständig, zersetzt sich nicht unter dem Einuss hoher Temperaturen und ist sehr pegeleicht. Da Emaille weniger exibel ist als das Metall, auf das es aufgetragen wird, können Emaillestücke abplatzen, wenn das Gerät falsch verwendet wird. Um dieses Problem zu vermeiden, müssen Sie bei der Montage von emaillierten Teilen sorgfältig vorgehen und mit Emaille beschichtete Bereiche stets gemäß den Anweisungen in diesem Handbuch pegen. 4.4. Aufackern Während des Grillens können Flammen plötzlich aus der Schale auodern. Dies wird in der Regel durch abtropfendes Fett oder Marinade verursacht.

5. MONTAGE DES GERÄTS

5.1. Sicherheitshinweise

• Nehmen Sie bei der Montage keine Veränderungen am Gerät vor. Vom Hersteller vormontierte und/oder versiegelte Teile dürfen nicht verändert werden, da dies eine Gefahr darstellt.

• Befolgen Sie stets sorgfältig die Montageanleitung.

• Für die korrekte Montage des Gerätes ist der Benutzer verantwortlich. Schäden durch unsachgemäße Montage sind von der Garantie nicht abgedeckt. 5.2. Gehen Sie bei der Montage des Geräts wie folgt vor: Sie benötigen einen Kreuzschlitzschraubendreher, einen Schlitzschraubendreher, und eine AA-Batterie (für den elektrischen Zünder). Das Gerät wird nicht mit Batterien geliefert. 1.Installieren Sie das Gerät auf einem stabilen, ebenen Untergrund.

2. Montieren Sie das Gerät gemäß den Montagezeichnungen.

Die Montagezeichnungen nden Sie im zweiten Teil dieses Handbuchs, nach der Explosionszeichnung Ihres Gerätes (auf Seite 90). Vorsicht beim Zusammenbau von emaillierten Teilen. Das Werkzeug und die Schrauben können den Emaillebelag beschädigen. Verwenden Sie die mitgelieferten Faserscheiben, um die Emaille-Beschichtung rund um die Schrauben zu schützen. In der Blisterverpackung können mehr Schrauben als benötigt enthalten sein. In diesem Fall bleiben nach der Montage einige Schrauben übrig.

6. AUSSTATTUNG DES GERÄTS MIT GAS

6.1. Welche Gasasche, Schlauch und Regler? Um das Gerät mit Gas zu versorgen, müssen Sie zunächst eine Gasasche, einen Schlauch und einen Druckregler kaufen. Die folgende Tabelle gibt an, welche Gasasche, welchen Schlauch und welchen Regler Sie verwenden sollten. In Belgien (BE) müssen Sie z. B. eine Propanasche mit Schlauch und Regler für 37 mbar oder eine Butanasche mit Schlauch und Regler für 28–30 mbar verwenden. Land Gasflasche, Schlauch und Regler LU - NL - DK - FI - SE - CY - CZ - EE - LT - MT - SK - SI - BG -IS - NO TR - HR - RO - IT - HU - LV 28– 30 mbar Propan, Butan oder deren Mischungen BE - FR - IT - LU - IE - GR - PT - ES - CY - CZ - LT - SK - CH - SI - LV 28– 30 mbar Butan 37 mbar Propan Das Gerät ist für die Verwendung mit Butan- oder www.barbecook.com36Propanaschen von 4,5 bis 15 kg ausgelegt und mit einem entsprechenden Reduzierventil ausgestattet. Wir empfehlen die Verwendung von Propan mit dem Gerät. Propan liefert eine hochwertige Verbrennung und ist weniger frostempndlich. Die Höhe der Gasasche darf 70 cm nicht überschreiten, unabhängig von Breite oder Durchmesser D der Flasche. Kaufen Sie Ihren Druckregler und die Gasasche immer zusammen. Nicht alle Regler passen auf alle Gasaschen. Verwenden Sie nur einen Gasschlauch und einen Regler mit Zulassung für das Land, in dem das Gerät verwendet wird. 6.2. Sicherheitshinweise

• Schließen Sie den Gasschlauch niemals direkt an das Gerät an. Montieren Sie immer zuerst einen Druckregler an die Gasasche.

• Verändern Sie niemals vormontierte oder versiegelte Teile der Gasasche, des Schlauchs oder des Druckreglers.

• Achten Sie auf einen möglichst kurzen Schlauch (max. 1,5m) , damit er nicht über den Boden gezogen wird. - Den Gasschlauch niemals verformen oder falten/knicken. Prüfen Sie, ob der Schlauch weder gedehnt noch verdreht ist. Achten Sie darauf, dass der Schlauch nicht mit Teilen in Berührung kommt, die heiß werden könnten. - Der Schlauch muss ausgetauscht werden, wenn er beschädigt wird oder Anzeichen von Rissen aufweist, wenn nationale Vorschriften dies vorschreiben oder entsprechend ihrer Anwendbarkeit.

• Die Gasasche muss immer aufrecht stehen.

• Prüfen Sie auf Gasleckagen, wenn Sie Änderungen an Gasanschlüssen vornehmen. Siehe „7.5. Auf Gasleckagen prüfen“. 6.3. Schließen Sie das Kabel an das Gerät an Frankreich: Das Gerät kann mit 2 Arten von Gasschläuchen verwendet werden.

• Gasschlauch, der an den Schlauchenden am Gerät und am Druckregler zu befestigen ist, mit Schlauchschellen sichern (gemäß XP D 36-110). Empfohlene Länge 1,25m

• Gasschlauch (nach XP D 36-112) mit einer Mutter G ½ zum direkten Anschluss an das Gerät und einer Mutter M20 x 1,5m zum direkten Anschluss an den Druckregler, empfohlene Länge 1,25m. Restliche Länder: Es wird ein exibler Schlauch empfohlen, der für Butan- oder Propangas geeignet ist. Der Schlauch darf nicht länger als 1,50 m sein. Um den Gasschlauch an das Gerät anschließen zu können, montieren Sie eine Kupplung an das Gasrohr des Geräts. Das Gerät wird mit zwei verschiedenen Kupplungen geliefert, die für die Verwendung in verschiedenen Ländern vorgesehen sind. Land Kopplung BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Kupplung A FR Kupplung B Wenn Ihr Land nicht in der Tabelle aufgeführt ist, verwenden Sie die Kupplung, die den in Ihrem Land geltenden Normen entspricht.

Sie benötigen einen 19 mm Schraubenschlüssel und einen Kreuzschlitzschraubendreher.

1. Schrauben Sie die Kupplung auf das Gasrohr am Gerät (A)

und ziehen Sie sie mit einem 19 mm Schraubenschlüssel (B) fest.

2. Schieben Sie den Schlauch über die Kupplung

(C) und ziehen Sie den Klemmring mit einem Kreuzschlitzschraubendreher (D) fest. TIPP: Tragen Sie eine kleine Menge Spülmittel auf die Kupplung auf und erwärmen Sie das Ende des Gasschlauchs mit einem Haartrockner, damit er leicht über die Kupplung gleitet. C D

Sie benötigen einen 22 mm Schraubenschlüssel und einen verstellbaren Schraubenschlüssel.

1. Schrauben Sie die Kupplung auf das Gasrohr am Gerät (A)

und ziehen Sie sie mit einem 22 mm Schraubenschlüssel (B) fest. www.barbecook.com 37A B

2. Schrauben Sie den Gasschlauch auf die Kupplung (C)

und sichern Sie ihn mit zwei Schraubenschlüsseln. Halten Sie die Kupplung mit einem 22 mm Schraubenschlüssel fest und ziehen Sie den Schlauch mit einem verstellbaren Schraubenschlüssel an.

6.4. Schließen Sie den Schlauch und die Gasasche an den Regler an. Je nach verwendetem Reglertyp benötigen Sie einen Kreuzschlitzschraubendreher und/oder einen verstellbaren Schraubenschlüssel.

1. Schließen Sie den Schlauch an den Druckregler an. Gehen

Sie dazu wie folgt vor:

• Wenn der Schlauch mit einem Klemmring versehen ist, schieben Sie den Schlauch über den Regler und ziehen Sie den Klemmring mit einem Kreuzschlitzschraubendreher (A) fest.

• Wenn der Schlauch mit einer Mutter versehen ist, schrauben Sie den Schlauch auf den Regler und ziehen Sie die Mutter mit einem verstellbaren Schraubenschlüssel (B) fest.

2. Schließen Sie den Regler an die Gasasche an. Gehen Sie

• Wenn der Regler mit einer Mutter ausgestattet ist, schrauben Sie den Regler im Uhrzeigersinn auf die Gasasche und ziehen Sie die Mutter mit einem verstellbaren Schraubenschlüssel (C) fest.

• Wenn der Regler ein Gewinde hat, schrauben Sie den Regler gegen den Uhrzeigersinn auf die Gasasche (D) Verwenden Sie nur Regler, die EN 16129 entsprechen. 6.5. Platzieren Sie die Flasche erneut

1. Schließen Sie die Gaszufuhr und stellen Sie alle

Bedienknöpfe auf AUS.

2. Trennen Sie die leere Gasasche ab und schließen Sie die

3. Prüfen Sie die Gasasche, den Schlauch und alle

Gasanschlüsse auf Dichtheit. Siehe „7. Auf Gasleckagen prüfen“. Beachten Sie, dass Sie sich beim Wechseln der Gasasche immer in ausreichendem Abstand zu Zündquellen benden müssen .

7. AUF GASLECKAGEN PRÜFEN

7.1. Warum auf Gasleckagen prüfen? Propan und Butan sind beide schwerer als Luft. Das bedeutet , dass diese Gase nicht abdriften, wenn sie aus dem Gerät austreten. An windstillen Tagen kann sich austretendes Gas im und um das Gerät ansammeln und sich anschließend entzünden und explodieren. 7.2. Wann sollte man auf Gasleckagen prüfen?

• Vor der ersten Inbetriebnahme oder nach längerer Nichtbenutzung. Prüfen Sie, dass keine Gasleckagen vorhanden sind, wenn das Gerät vom Lieferanten montiert wurde.

• Dies sollten Sie immer dann tun, wenn Sie ein Gasteil austauschen.

• Mindestens einmal jährlich, idealerweise zu Beginn der Saison. 7.3. Sicherheitshinweise

• Stellen Sie das Gerät im Freien an einem gut belüfteten Ort auf. Stellen Sie sicher, dass sich keine Flammen oder Hitzequellen in der Nähe des Geräts benden.

• Verwenden Sie niemals ein Feuerzeug oder Streichhölzer, um Gasleckagen zu überprüfen

• Rauchen Sie nicht und zünden Sie die Brenner nicht an, wenn Sie nach Gasleckagen suchen. 7.4. Welche Materialien benötige ich? Zur Überprüfung auf Gasleckagen benötigen Sie Folgendes :

• Eine Testüssigkeit. Sie können ein gebrauchsfertiges Leckage-Spray oder eine Mischung aus Wasser (50 %) und Spülmittel (50 %) verwenden.

• Das mitgelieferte Dichtheitsprüfwerkzeug, mit dem Sie die Testüssigkeit ansaugen und auf die zu prüfenden Gasbauteile oder Gasanschlüsse auftragen. 7.5. Auf Gasleckagen prüfen Sie können auf Gaslecks prüfen, indem Sie eine Testüssigkeit auf alle Gasteile und Gasanschlüsse auftragen. Wenn sich an einem bestimmten Teil oder Anschluss große Blasen bilden, liegt eine Gasleckage vor. www.barbecook.com38Gehen Sie wie folgt vor, um auf Gasleckagen zu prüfen:

1. Stellen Sie das Gerät nach draußen.

2. Nehmen Sie das Dichtheitsprüfwerkzeug und die

Testüssigkeit (Leckage-Spray oder Wasser/Spülmischung)

3. Öffnen Sie den Deckel und stellen Sie alle Bedienknöpfe auf

4. Öffnen Sie die Gaszufuhr ganz leicht. Drehen Sie dazu das

Ventil der Gaszufuhr nur einmal.

5. Saugen Sie mit dem Werkzeug zur Dichtheitsprüfung eine

kleine Menge Testüssigkeit an und tragen Sie diese auf den Bereich auf, den Sie prüfen möchten. Folgendes muss überprüft werden:

• Die Schweißnähte an der Gasasche (A)

• Die Verbindungen zwischen der Gasasche und dem Druckregler sowie zwischen dem Druckregler und dem Schlauch (C)

• Die Verbindung zwischen dem Schlauch und dem Gerät (D) Der Druckregler und die Kupplung an Ihrem Gerät können von den Beispielen in den Abbildungen abweichen.

6. Gehen Sie dazu wie folgt vor:

• Wenn Sie ein Leck entdecken, befolgen Sie die Anweisungen in „7.6 Im Falle einer Gasleckage“.

• Wenn keine Leckagen vorhanden sind, schließen Sie die Gaszufuhr, spülen Sie alle Teile gründlich mit Wasser ab und trocknen Sie sie gut. 7.6. Im Falle einer Gasleckage

1. Schließen Sie die Gaszufuhr und gehen Sie wie folgt vor:

• Wenn Sie eine Leckage an einer der Verbindungen festgestellt haben, ziehen Sie die betreffende Verbindung fest an.

• Wenn Sie eine Leckage an der Gasasche oder am Schlauch festgestellt haben, tauschen Sie die Gasasche oder den Schlauch aus.

2. Prüfen Sie den Anschluss oder das Teil, an dem Sie die

Leckage festgestellt haben, erneut.

3. Wenn die Leckage nicht behoben wurde, müssen Sie sich

an einen Barbecook-Händler wenden. Sie dürfen das Gerät erst in Betrieb nehmen, wenn die Leckage behoben ist. Konsultieren Sie www.barbecook.com oder eine Liste der Barbecook-Händler in Ihrer Nähe.

8. VORBEREITUNG DES GERÄTS FÜR DEN GEBRAUCH

8.1. Vor jeder Benutzung Wann immer Sie das Gerät verwenden, müssen Sie Folgendes sicherstellen:

• Das Gerät wird an einem geeigneten Standort aufgestellt Siehe„3.3 Geeigneten Standort wählen“.

• Der Schlauch schleift nicht über den Boden und kann nicht mit heißen Oberächen oder tropfendem Fett in Berührung kommen.

• Die Schale ist sauber. Wir empfehlen, die Schale nach jedem Gebrauch zu reinigen. Siehe „11.2 Schale reinigen“.

• Die Brenner und Venturirohre sind nicht durch Insektennester oder Spinnweben blockiert. Siehe „11.3 Reinigung der Brenner und Venturirohre“.

• Die Brenner sind korrekt montiert. Die Venturirohre müssen sich oberhalb der Öffnungen der Gasventile benden. Um absolut sicher zu sein, dass die Gasanschlüsse in Ordnung sind, können Sie das Gerät vor jedem Gebrauch auf Gasleckagen überprüfen. Siehe „7. Auf Gasleckagen prüfen“. 8.2. Vor der ersten Verwendung (oder nach längerer Nichtbenutzung) Wenn Sie das Gerät zum ersten Mal oder nach längerer Nichtbenutzung verwenden, müssen Sie einige zusätzliche Kontrollen durchführen:

• Stellen Sie sicher, dass Sie alle Hinweise in dieser Anleitung gelesen, verstanden und überprüft haben (nur vor der ersten Benutzung).

• Prüfen Sie das Gerät auf Gasleckagen. Siehe „7. Auf Gasleckagen prüfen“. Prüfen Sie, dass keine Gasleckagen vorhanden sind, wenn das Gerät vom Lieferanten montiert wurde.

• Reinigen Sie die Brenner und Venturirohre (oder nach längerer Nichtbenutzung). Siehe „11.3 Reinigung der Brenner und Venturirohre“.

• Lassen Sie das Gerät „einbrennen“, bevor Sie Lebensmittel auf den Grill legen (nur vor dem ersten Gebrauch). Siehe „8.3 Gerät einbrennen“. 8.3. Das Einbrennen des Gerätes Das Einbrennen des Gerätes vor dem ersten Gebrauch hilft, eventuell noch vorhandene Fertigungsfette zu entfernen. Gehen Sie wie folgt vor:

1. Zünden Sie die Hauptbrenner und stellen Sie die

Drehknöpfe auf „HOCH“. Siehe „9.2 Hauptbrenner zünden“.

2. Schließen Sie den Deckel und lassen Sie das Gerät

15 Minuten brennen. Legen Sie noch keine Lebensmittel auf den Grill.

3. Öffnen Sie nach 15 Minuten den Deckel und lassen Sie

das Gerät weitere 5 Minuten brennen (Drehregler noch auf „HOCH“).

4. Nach diesen 5 Minuten ist das Gerät betriebsbereit und Sie

können die Speisen auf den Grill legen. www.barbecook.com 399. ZÜNDUNG DER BRENNER Um die Brenner mit dem Elektrozünder zu zünden, müssen Sie eine AA-Batterie in den Zünder einlegen. Die Batterie ist nicht im Lieferumfang des Geräts enthalten. Das Batteriefach bendet sich auf der Rückseite des Gehäuses am Gerät. 9.1. Sicherheitshinweise

• Führen Sie vor dem Anzünden des Geräts alle unter „8. Vorbereiten des Geräts für den Gebrauch“ beschriebenen Kontrollen durch.

• Stellen Sie sicher, dass der Deckel geöffnet ist, wenn Sie einen Brenner zünden.

• Beugen Sie sich beim Anzünden niemals direkt über einen Brenner

9.2. Zünden der Hauptbrenner

9.2.1 Verwendung des Zünders

1. Öffnen Sie den Deckel und stellen Sie die Drehknöpfe für

die Hauptbrenner auf „AUS“.

2. Wenn noch kein anderer Brenner gezündet wurde, öffnen

Sie die Gaszufuhr und warten Sie zehn Sekunden lang, bis sich das Gas stabilisiert hat.

3. Drücken Sie den Drehknopf für einen Brenner, stellen Sie

ihn auf „HOCH“ und lassen Sie ihn in Position. Der eingebaute Zünder erzeugt Funken, die den Brenner zünden. Beginnen Sie damit, zuerst einen Hauptbrenner zu zünden. Zünden Sie niemals alle Hauptbrenner gleichzeitig.

4. Wenn der Brenner nach drei Versuchen nicht zündet, stellen

Sie den Drehknopf für den Brenner auf „AUS“, schließen Sie die Gaszufuhr und warten Sie 5 Minuten, damit das angesammelte Gas entweichen kann.

5. Versuchen Sie erneut, den Brenner zu zünden. Wenn er

immer noch nicht zündet, versuchen Sie, den Brenner mit einem Streichholz zu zünden, oder lesen Sie „14. Behebung von Problemen“ , um die Ursache des Problems zu ermitteln.

9.2.2 Ein Streichholz verwenden

1. Legen Sie ein Streichholz in den Streichholzhalter.

2. Öffnen Sie den Deckel und stellen Sie die Drehknöpfe für

die Hauptbrenner auf „AUS“.

2. Wenn noch kein anderer Brenner gezündet wurde, öffnen

Sie die Gaszufuhr und warten Sie zehn Sekunden lang , bis sich das Gas stabilisiert hat.

4. Zünden Sie das Streichholz an und halten Sie es etwa

13 mm vom Brenner entfernt.

5. Stellen Sie den Drehknopf für einen Brenner auf „HOCH“

.Zünden Sie zuerst einen Hauptbrenner an. Zünden Sie niemals alle Hauptbrenner gleichzeitig.

4. Wenn der Brenner nicht innerhalb von 5 Sekunden zündet,

stellen Sie den Drehknopf für den Brenner auf „AUS“, schließen Sie die Gaszufuhr und warten Sie 5 Minuten, damit das angesammelte Gas entweichen kann.

5. Versuchen Sie erneut, den Brenner zu zünden. Wenn dies

nicht funktioniert, lesen Sie „14. Behebung von Problemen“ , um die Ursache des Problems zu ermitteln.

8. Wenn ein Brenner gezündet wurde, können Sie die

anderen Brenner zünden, indem Sie die entsprechenden Bedienknöpfe auf „HOCH“ stellen. 9.3. Anzünden des Seitenbrenners Der Seitenbrenner kann nur Pfannen mit einem maximalen Gewicht von 9 kg und einem maximalen Durchmesser von 220 mm aufnehmen. Der Deckel des Seitenbrenners muss beim Betrieb des Seitenbrenners geöffnet bleiben.

9.2.1 Verwendung des Zünders

1. Öffnen Sie den Deckel und stellen Sie den Drehknopf für

den Seitenbrenner auf „AUS“.

2. Wenn noch kein anderer Brenner gezündet wurde, öffnen

Sie die Gaszufuhr und warten Sie zehn Sekunden lang, bis sich das Gas stabilisiert hat.

3. Drücken Sie den Drehknopf für einen Brenner, stellen

Sie ihn auf „HOCH“ und lassen Sie ihn in Position. Der eingebaute Zünder erzeugt Funken, die den Brenner zünden.

4. Wenn der Brenner nach drei Versuchen nicht zündet, stellen

Sie den Drehknopf für den Brenner auf „AUS“, schließen Sie die Gaszufuhr und warten Sie 5 Minuten, damit das angesammelte Gas entweichen kann.

5. Versuchen Sie erneut, den Brenner zu zünden. Wenn er

immer noch nicht zündet, versuchen Sie, den Brenner mit einem Streichholz zu zünden, oder lesen Sie „14. Behebung von Problemen“ , um die Ursache des Problems zu ermitteln.

9.3.2 Ein Streichholz verwenden

1. Legen Sie ein Streichholz in den Streichholzhalter.

2. Öffnen Sie den Deckel und stellen Sie den Drehknopf für

den Seitenbrenner auf „AUS“.

2. Wenn noch kein anderer Brenner gezündet wurde, öffnen

Sie die Gaszufuhr und warten Sie zehn Sekunden lang , bis sich das Gas stabilisiert hat.

4. Zünden Sie das Streichholz an und halten Sie es etwa

13 mm vom Seitenbrenner entfernt. www.barbecook.com405. Stellen Sie den Drehknopf für den Seitenbrenner auf „HOCH“.

4. Wenn der Seitenbrenner nicht innerhalb von 5 Sekunden

zündet, stellen Sie den Drehknopf für den Brenner auf „AUS“, schließen Sie die Gaszufuhr und warten Sie 5 Minuten, damit das angesammelte Gas entweichen kann.

5. Versuchen Sie erneut, den Brenner zu zünden. Wenn dies

nicht funktioniert, lesen Sie „14. Behebung von Problemen“ , um die Ursache des Problems zu ermitteln. 9.4. Ausschalten der Brenner Wenn die Brenner für einige Zeit nicht benutzt werden, müssen sie ausgeschaltet werden. Gehen Sie dazu wie folgt vor:

1. Schließen Sie die Gaszufuhr.

2. Stellen Sie die Drehregler für die Brenner auf „AUS“.

Indem Sie zuerst die Gaszufuhr schließen, stellen Sie sicher, dass sich kein Gas mehr im Gerät bendet. 9.5. Wiederzündung der Brenner Wenn ein Brenner im Betrieb ausgeht, gehen Sie wie folgt vor:

1. Öffnen Sie den Deckel und schließen Sie die Gaszufuhr.

2. Stellen Sie alle Bedienknöpfe auf „AUS“ und warten Sie

5 Minuten , bis das angesammelte Gas entweicht.

3. Zünden Sie den/die Brenner erneut an.

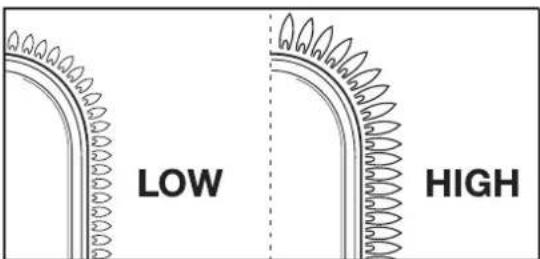

9.6. Überprüfung der Flammen Wann immer Sie einen Brenner zünden, müssen Sie seine Flammen prüfen. Eine perfekte Flamme ist nahezu blau, mit einem kleinen Gelbanteil an der Spitze. Sprodische gelbe Flammen sind normal und sicher. Wenn ein Problem mit den Flammen auftritt, ergreifen Sie eine der folgenden Maßnahmen, um es zu beheben: Die Flammen sind... Gehen Sie dazu wie folgt vor: Niedrig und vollständig gelb

1. Schließen Sie sofort die

Gaszufuhr und stellen Sie alle Bedienknöpfe auf AUS.

2. Siehe „14. Behebung von

Problemen“ , um die Ursache des Problems zu ermitteln. Die Venturirohre sind höchstwahrscheinlich verstopft. Höher als die Schale 1. Schließen Sie sofort die Gaszufuhr und stellen Sie alle Bedienknöpfe auf AUS.

2. Warten Sie 5 Minuten, damit das

angesammelte Gas entweichen kann.

3. Zünden Sie den/die Brenner

4. Wenn das Problem dadurch

nicht behoben werden kann, lesen Sie „14. Behebung von Problemen“, um die Ursache zu ermitteln.

10. NÜTZLICHE TIPPS UND TRICKS

10.1. Vorheizen des Geräts Das Vorheizen des Geräts stellt sicher, dass der Grill heiß genug ist, wenn Sie das Grillgut auegen wollen. Gehen Sie wie folgt vor:

1. Den/die Brenner zünden und den/die Bedienknebel auf

2. Schließen Sie den Deckel und lassen Sie das Gerät

3. Öffnen Sie nach zehn Minuten den Deckel und legen Sie

das Grillgut auf den Grill.

4. Wenn Sie weniger Hitze wünschen, stellen Sie den/die

Bedienknopf(e) aufeine niedrigere Hitze. 10.2. Ankleben von Grillgut vermeiden Um zu verhindern, dass Ihr Grillgut am Rost klebt:

• Bestreichen Sie das Grillgut mit einem Pinsel leicht mit Öl, bevor Sie es auf den Grill legen. Sie können auch den Rost mit Öl bestreichen.

• Heizen Sie das Gerät vor. Je heißer der Grill ist, wenn Sie das Grillgut darauf legen, desto geringer ist die Wahrscheinlichkeit, dass das Grillgut anhaftet.

• Wenden Sie das Grillgut nicht zu früh. Lassen Sie es zuerst gründlich erhitzen. 10.3. Direkt und indirekt grillen Sie können direkt oder indirekt grillen, je nach Art der Lebensmittel, die Sie zubereiten möchten, und der Art, wie Sie es tun möchten: Methode Beschreibung Verwendung Direkt Legen Sie das Gargut unmittelbar über einen gezündeten Brenner, wählen Sie mit dem Bedienknopf des Brenners eine hohe Hitze und lassen Sie den Deckel offen. Anbraten von Fleisch und Gemüse www.barbecook.com 41Indirekt Stellen Sie das Gargut neben einen gezündeten Brenner, wählen Sie mit dem Bedienknopf eine mittlere/niedrige Hitze und schließen Sie den Deckel. Garen Sie Fleisch vor oder garen Sie angebratenes Fleisch weiter. Wenn Sie mit geschlossenem Deckel grillen, müssen Sie das Deckelthermometer im Auge behalten, um sicherzustellen, dass das Gerät nicht zu heiß wird , siehe „10.5 Prüfen der Temperatur“. 10.4. Grillen mit geschlossenem Deckel Das Grillen mit geschlossenem Deckel hat eine Reihe von Vorteilen.

• Die Temperatur des Grills wird höher sein und gleichmäßiger bleiben.

• Die Speisen benötigen weniger Zeit zum Garen und bleiben saftiger.

• Es wird weniger Abfackeln geben und der Gasverbrauch wird geringer sein. Wenn Sie mit geschlossenem Deckel grillen, müssen Sie das Deckelthermometer im Auge behalten, um sicherzustellen, dass das Gerät nicht zu heiß wird , siehe „10.5 Prüfen der Temperatur“. 10.5. Temperatur prüfen Das Gerät ist mit leistungsstarken Brennern ausgestattet, was bedeutet, dass Sie sie schnell aufheizen und eine konstante Temperatur halten können. Wenn Sie jedoch mit geschlossenem Deckel grillen, müssen Sie darauf achten, dass das Gerät nicht zu heiß wird. Sie sollten das Deckelthermometer regelmäßig überprüfen und die folgenden Richtlinien berücksichtigen:

• Eine normale Betriebstemperatur liegt bei ca. 210C. Wenn die Temperatur höher ist, besteht die Gefahr, dass sich abtropfendes und angebackenes Fett entzündet.

• Die Temperatur darf 300°C nicht länger als fünf Minuten überschreiten. Andernfalls besteht die Gefahr, dass das Gerät beschädigt wird und sich verformt. Wenn das Gerät zu heiß wird, lassen Sie es durch Öffnen des Deckels abkühlen und wählen Sie eine niedrigere Hitze für die Brenner. 10.6. Verwendung der Hitzezonen Wenn alle Brenner gezündet sind, verteilen die Brennerabdeckungen die Hitze so gleichmäßig wie möglich über den Grill. Auch wenn die Heizung möglichst gleichmäßig ist, werden einige Zonen wärmer sein als andere. Diese Hitzezonen können Sie zum perfekten Grillen nutzen: Zone Warm Verwendung für... Für Warm Grillen von empndlichen Speisen (Garnelen, Fisch usw.) Mitte Wärmer Zubereiten von Speisen, die länger kochen müssen (Würstchen, Hähnchen, usw.) Rückseite Am wärmsten Anbraten von Fleisch und Gemüse Sie können auch Hitzezonen erzeugen, indem Sie mit der Leistung der Brenner spielen. Sie können zum Beispiel einen Brenner auf eine niedrigere Stufe einstellen und die Zone über dem Brenner für empndliche Speisen oder Speisen, die länger garen müssen, verwenden. 10.7. Auodern von Flammen verhindern Während des Grillens können auodernde Flammen auftreten. Dies ist ein normaler Vorgang. Ein Übermaß an Abfackeln erhöht jedoch die Temperatur des Geräts und kann angesammeltes Fett entzünden. Auodern von Flammen verhindern

• Stellen Sie sicher, dass die Schale sauber ist, bevor Sie mit dem Grillen beginnen. Siehe „11.2 Schale reinigen“.

• Überprüfen Sie in regelmäßigen Abständen, ob die Fettablauföffnung frei ist und/oder ob die Fettabtropfschublade nicht voll ist.

• Schneiden Sie beim Grillen überschüssiges Fett vom Fleisch weg, schließen Sie den Deckel und stellen Sie die Brenner auf mittlere oder niedrige Hitze.

11. PFLEGE DES GERÄTS

11.1. Grill reinigen Wir empfehlen, den Grill nach jedem Gebrauch mit einem Barbecook-Zubehör zu reinigen. Sie können den Grill auch mit einem milden Reinigungsmittel oder Natriumbikarbonat reinigen. Verwenden Sie niemals Backofenreiniger, um den Grill zu reinigen. 11.2. Reinigen der Schale Wir empfehlen, die Schale nach jedem Gebrauch mit einem Barbecook-Zubehör, einem Metallschwamm und einem Scheuermittel zu reinigen. Verwenden Sie diese auf die gleiche Weise wie für den Grill. Verwenden Sie keine scharfen Gegenstände und stoßen Sie mit dem Gerät nicht gegen harte Oberächen. Vermeiden Sie den Kontakt mit kalten Flüssigkeiten, solange das Gerät noch heiß ist. 11.3. Reinigung der Brenner und Venturirohre

11.3.1. Warum Brenner und Venturirohre reinigen?

Spinnen und Insekten können Spinnweben und Nester in den Brennern und Venturirohren anlegen und so die Gaszufuhr zu den Brennern blockieren. Folge:

• Sie können die Brenner nicht zünden. Wenn es Ihnen gelingt, die Brenner zu zünden, erzeugen sie nur rauchige, gelbe Flammen.

• Das Gas lässt sich außerhalb der Venturirohrebene mit den Bedienknöpfen entzünden. Diese Flammen werden als Flashbacks bezeichnet und können schwere Verletzungen und Sachschäden verursachen

Schäden infolge von verstopften Brennern und Venturirohren gelten als mangelhafte Wartung und sind nicht von der Garantie abgedeckt.

11.3.2. Wann sollten Brenner und Venturirohre gereinigt

werden? Reinigen Sie die Brenner und Venturirohre des Geräts wie folgt:

• Vor dem ersten Gebrauch nach längerer Nutzungspause.

• Mindestens zweimal jährlich, einmal zu Saisonbeginn.

11.3.3. Reinigung der Brenner und Venturirohre

1. Nehmen Sie die Brenner wie in den Abbildungen gezeigt

aus dem Gerät. Wenn Sie feststellen, dass ein Brenner www.barbecook.com42beschädigt ist, müssen Sie ihn ersetzen.

2. Reinigen Sie die Brenner und Venturirohre mit einer kleinen

Bürste aus selbst hergestelltem Rohrreiniger (eine geöffnete Büroklammer, Rohrbürste usw.).

3. Platzieren Sie die Brenner wieder an ihrem Platz. Stellen Sie

sicher, dass sich die Venturirohre über den Öffnungen der Gasventile benden.

11.4. Wartung von Emaille-, Edelstahl- und pulverbeschichteten Teilen Das Gerät besteht aus Emaille-, Edelstahl- und pulverbeschichteten Teilen. Jedes Material muss anders gepegt werden: Material Pflegehinweise Emaille

• Verwenden Sie keine scharfen Gegenstände und stoßen Sie mit dem Gerät nicht gegen harte Oberächen.

• Vermeiden Sie den Kontakt mit kalten Flüssigkeiten, solange das Gerät noch heiß ist.

• Sie können Metallschwämme und scheuernde Reinigungsmittel verwenden. Rostfreier Stahl

• Verwenden Sie keine aggressiven, scheuernden oder metallischen Reinigungsmittel.

• Verwenden Sie milde Reinigungsmittel und lassen Sie diese auf den Stahl einwirken.

• Verwenden Sie einen weichen Schwamm oder Tuch.

• Spülen Sie das Gerät nach der Reinigung gründlich aus und lassen Sie es vollständig trocknen, bevor Sie es verstauen. Pulverbeschichtung

• Verwenden Sie keine scharfen Gegenstände. Verwenden Sie milde Reinigungsmittel und einen weichen Schwamm oder Tuch.

• Spülen Sie das Gerät nach der Reinigung gründlich aus und lassen Sie es vollständig trocknen, bevor Sie es verstauen. Um Rostbildung an Edelstahlteilen zu vermeiden, ist es am besten, den Kontakt mit Chlor, Salz und Eisen zu vermeiden. Schäden, die durch Nichtbeachtung dieser Anweisungen entstehen, gelten als mangelhafte Wartung und sind nicht durch die Garantie abgedeckt. Eine Liste der Teile, aus denen Ihr Gerät zusammengesetzt ist, nden Sie unter der Explosionszeichnung Ihres Geräts (zweiter Teil der Anleitung). Diese Liste enthält ein Symbol, welches das Material eines jeden Teils angibt, so dass Sie überprüfen können, wie ein bestimmtes Teil gewartet werden sollte. Die Stückliste verwendet die folgenden Symbole: Symbole Material Emaille Rostfreier Stahl Pulverbeschichtung 11.5. Gerät lagern Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen wollen, lagern Sie es an einem trockenen Ort. Bevor Sie das Gerät einlagern:

• Trennen Sie die Gasasche. Lagern Sie das Gerät niemals in Innenräumen (auch nicht in einer Garage oder einem Schuppen), wenn es noch an die Gasasche angeschlossen ist.

• Reinigen Sie die Brenner und Grills, wischen Sie sie mit Öl aus und wickeln Sie sie in Papier ein.

• Entfernen Sie die AA-Batterie aus dem Zünder.

• Decken Sie Ihr Gerät mit einer Barbecook-Abdeckung ab. Registrieren Sie Ihr Gerät unter www.barbecook.comto und nden Sie heraus, welche Abdeckung Sie benötigen. 11.6. Gasaschen lagern Diese Anweisungen gelten sowohl für leere als auch für volle Gasflaschen.

• Lagern Sie Gasaschen immer außerhalb der Wohnung an einem gut belüfteten Ort. Achten Sie darauf, dass die Flaschen nicht zu hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt werden.

• Lagern Sie eine Gasasche niemals dort, wo sie übermäßig warm werden kann (z. B. im Auto, auf einem Boot usw.).

• Bewahren Sie Ihre Gasasche oder Ersatzgasasche niemals im Schrank Ihres Geräts auf.

• Lagern Sie Ihre Ersatzgasasche niemals in der Nähe eines in Betrieb bendlichen Gasgerätes.

• Bewahren Sie Gasaschen immer außerhalb der Reichweite von Kindern auf.

• Lagern und transportieren Sie Gasaschen immer aufrecht. 11.7. Ersatzteile bestellen Teile, die Feuer oder starker Hitze ausgesetzt sind, müssen irgendwann ersetzt werden. So bestellen Sie Ersatzteile:

1. Eine Auistung aller Referenznummern nden Sie unter den

Explosionszeichnungen im zweiten Teil dieser Anleitung und auf www.barbecook.com. Wenn Sie Ihr Gerät online registriert haben, wird automatisch die richtige Liste angezeigt.

2. Bestellen Sie das Ersatzteil über Ihre Verkaufsstelle. Sie

können Teile bestellen, die sowohl innerhalb als auch außerhalb der Garantie liegen.

12.1. Abgedeckt Ihr Gerät hat eine begrenzte Garantie von fünf Jahren , die alle Herstellungsfehler abdeckt, vorausgesetzt, dass:

• Sie haben Ihr Gerät in Übereinstimmung mit den Anweisungen in dieser Anleitung verwendet, montiert und gewartet. Schäden, die durch missbräuchliche www.barbecook.com 43Verwendung, eine falsche Montage oder unsachgemäße Pege entstehen, gelten nicht als Herstellungsfehler.

• Sie können den Kaufbeleg, das Kaufdatum und die eindeutige Seriennummer Ihres Geräts vorlegen. Diese Seriennummer besteht aus 16 Ziffern. Sie nden diese Nummer: - In diesem Handbuch. - Auf der Verpackung, die mit Ihrem Gerät geliefert wurde. - Auf dem Typenschild an der Innenseite des Gasgrills.

• Diese Garantie beschränkt sich auf die Reparatur oder den Austausch der fehlerhaften Teile.

• 5-jährige Garantie gegen Ausbrennen und Durchrosten von: - Die Schale - Der Deckel - Die Brenner - Die emaillierten, gusseisernen Grills

• 2 jährige Garantie auf alle anderen Teile

• Die Garantie gilt nur für den persönlichen Gebrauch. Die Qualitätsabteilung von Barbecook prüft, ob die Teile defekt sind und sich bei normalem Gebrauch, korrekter Montage und ordnungsgemäßer Pege als defekt erwiesen haben. Wenn eine dieser Bedingungen nicht erfüllt ist, sind Sie von der Garantie ausgeschlossen. Die Garantie beschränkt sich auf die Reparatur oder den Ersatz defekter Teile. 12.2. Nicht abgedeckt Die folgenden Schäden und Mängel sind nichtvon der Garantie abgedeckt:

• Normaler Verschleiß (Rost, Verformungen Verfärbungen etc.) von Teilen, die direkt Feuer oder starker Hitze ausgesetzt sind. Diese Teile müssen von Zeit zu Zeit ausgetauscht werden.

• Optische Unregelmäßigkeiten, die durch den Herstellungsprozess bedingt sind (Schönheitsfehler, minimale Abweichungen und Farbabweichungen in der Emaille). Diese Unregelmäßigkeiten gelten nicht als Herstellungsfehler.

• Alle Schäden, die durch mangelhafte Pege, unsachgemäße Lagerung, falsche Montage oder Veränderungen an vormontierten Teilen entstehen.

• Alle Schäden, die durch den unsachgemäßen Gebrauch des Geräts verursacht werden (nicht gemäß den Anweisungen in unserer Anleitung, Verwendung zu gewerblichen Zwecken usw.).

• Alle Folgeschäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch des Gerätes entstehen.

• Rost oder Verfärbungen durch äußere Einüsse, Verwendung von aggressiven Reinigungsmitteln, Chloreinwirkung usw. Solche Schäden gelten nicht als Herstellungsfehler.

13. TECHNISCHE INFORMATIONEN

13.1. Typenschild Das Typenschild trägt alle technischen Informationen zum Gerät. Sie nden diese Nummer:

• Im zweiten Teil dieses Handbuchs.

• Auf der Innenseite des Gasgrills. 13.2. Durchmesser der Injektoren

• Hauptbrenner: 0,991mm

• Seitenbrenner: 0,88mm

14. PROBLEME BEHEBEN

Problem Mögliche Fehlerquelle Lösungen Unzureichende Hitze

• Gasversorgung nicht geöffnet

• Venturirohre nicht oberhalb der Öffnungen der Gasventile

• Brenneröffnungen blockiert

• Gasasche (fast) leer

• Druckregler nicht korrekt an Flasche und/ oder Schlauch angeschlossen

• Gasversorgung öffnen

• Venturirohre über den Öffnungen der Gasventile platzieren

• Brenneröffnungen reinigen oder Brenner austauschen

• Platzieren Sie die Flasche erneut

• Druckregler wieder an Flasche und/oder Schlauch anschließen Zu heiß und/oder Aufackern

• Fettablassöffnungen verstopft, Fett in der Schale und/oder auf Brennern

• Schneiden Sie überschüssiges Fett ab oder wählen Sie eine niedrigere Hitze für die Brenner

• Fettablauföffnung, Schale und Brenner reinigen

• Wählen Sie eine niedrigere Hitze für die Brenner und/oder grillen Sie das Grillgut indirekt Hitze nicht gleichmäßig über die Grilläche verteilt

• Ein gewisser Unterschied in der Hitze ist normal, siehe „1.7 Efziente Nutzung der Hitze“ und „10.6 Nutzung der Heizzonen“. Mögliche Ursachen für erhebliche Unterschiede in der Hitze:

• Gerät nicht vorgeheizt

• Gerät vorheizen Gelbe Flammen

• Brenner oder Venturirohre verstopft

• Gerät an Butan angeschlossen

• Brenner und Venturirohre reinigen

• Gerät an Propan anschließen und einen geeigneten Druckregler verwenden Unvollständige Flamme

• Brenner blockiert, durchbohrt oder korrodiert

• Brenner reinigen oder ersetzen Problem Mögliche Fehlerquelle Lösungen Flashbacks (Flammen außerhalb von Venturirohren/ an Bedienknöpfen)

• Brenner oder Venturirohre verstopft • Schließen Sie die Gaszufuhr und stellen Sie die Brenner auf AUS.

• Lassen Sie das Gerät abkühlen.

• Brenner und Venturirohre reinigen www.barbecook.com44Flammen höher als Schalenrand

• Fett in der Schale und/oder auf den Brennern

• Geräterückseite auf Wind drehen

• Platzieren Sie die Flasche erneut

• Schale und Brenner reinigen Druckregler brummt

• Keine Gefahr oder Störung; stoppt nach kurzer Zeit automatisch. Brenner pfeift bei Einstellung auf NIEDRIG

• Gasinjektor, Venturirohr und/oder Brenner verschmutzt

• Gasinjektor, Venturirohr und Brenner reinigen Anzünden des Brenners fällt aus (beide mit Zünder und Streichholz)

• Brenner oder Venturirohr blockiert

• Brenner und Venturirohr reinigen

• Gaszufuhr öffnen und Sicherheitstaste am Druckregler drücken (nicht bei allen Reglern vorhanden) Zündung der Brenner schlägt mit Zünder fehl

• Keine Batterie eingelegt oder Batterie falsch eingelegt

• Mittlerer Brenner nicht zuerst gezündet

• Zündkabel nicht richtig angeschlossen

• Elektrode beschädigt

• Batterie polrichtig wieder einlegen/einsetzen

• Zuerst den mittleren Brenner zünden

• Alle Zünderanschlüsse prüfen und wieder anschließen

• Elektrode auswechseln

• Elektroden, Brenner und Zünder prüfen und wieder zusammenbauen

• Zünder ersetzen Keine Funken oder Geräusche beim Zünden

• Keine Batterie eingelegt oder Batterie falsch eingelegt

• Zündknopf nicht richtig montiert

• Defekter Funkengenerator

• Batterie polrichtig wieder einlegen/einsetzen

• Batterie austauschen

• Zünderknopf wieder montieren

• Funkengenerator ersetzen Nur Ton (keine Funken) beim Drücken des Zünders

• Brenner und Elektrode zu weit auseinander

• Funkenerzeuger und Elektroden wieder anschliessen

• Elektrode leicht biegen, um sie näher an den Brenner zu bringen Funken sichtbar, die die Brenner nicht erreichen

• Defekte Verkabelung • Verkabelung ersetzen Funken sichtbar, aber nichtg an allen Elektroden und/oder nicht stark genug

• Nasse oder defekte Elektroden

• Funkengenerator und Elektroden wieder anschließen

• Batterie austauschen

• Elektroden mit Küchenpapier trocknen oder Elektroden ersetzen www.barbecook.com 45ES - MANUAL DE USUARIO

7. KONTROLLERING AV GASLÄCKOR

3. TÄRKEITÄ TURVALLISUUSOHJEITA

7. KONTROL FOR GASLÆKAGER

6. AÐ TENGJA TÆKIÐ VIÐ GAS

7. LÍTA EFTIR GASLEKUM
