KÄYTTÖOHJE IS330.1 i.safe Mobile

HUOLEHDI TURVALLISUUDESTASI JA LUE KÄYTTÖOHJE Tämä käyttöohje on laitteen IS330.1 (malli M33A01) osa. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta käytöstä. Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kiinnitä erityistä huomiota Turvallisuus-lukuun sekä varoitussymbolilla merkittyihin varoituksiin. Lue myös turvallisuusohjeet ennen laitteen käyttöä. Ne löytyvät osoitteesta www.isafe-mobile.com/en/support/downloads Varmista, että tämä käyttöohje on saatavillasi aina tarvittaessa. Käyttöohjeen uusin version on aina saatavana osoitteessa www.isafe-mobile.com/en/support/downloads Noudata kaikkia laitteeseen ja sen pakkaukseen merkittyjä ohjeita. Noudata paikallisia turvallisuusmääräyksiä.

IS330.1 on internetyhteydellä varustettu viestintälaite teollisuuskäyttöön vyöhykkeiden 1/21 ja 2/22 räjähdysvaarallisissa tiloissa. Se täyttää muun muassa direktiivien 2014/34/EU, SI 2016 No. 1107, ja 1999/92/EC sekä IECEx-järjestelmän vaatimukset. Käytä laitetta ainoastaan tässä käyttöohjeessa kuvatulla tavalla. Kaikki muu käyttö on käyttötarkoituksen vastaista, ja se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita. Valmistaja i.safe MOBILE GmbH ei vastaa vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen vastainen käyttö johtaa takuun raukeamiseen.FI 75 TAKUU Takuuehdot ovat luettavissa osoitteessa www.isafe-mobile.com/en/support/service Käyttäjä vastaa laitteeseen internetin kautta mahdollisesti ladattujen tietokonevirusten aiheutta- mista vaurioista. Niitä koskevia vaatimuksia ei voi esittää i.safe MOBILE GmbH:lle. EU/UKVAATIMUSTENMUKAISUUSVAKUUTUS EU/UK-vaatimustenmukaisuusvakuutus on nähtävillä osoitteessa www.isafe-mobile.com/en/support/downloads FCC/ICLAUSUNTO FCC-/IC-vakuutus on nähtävillä osoitteessa www.isafe-mobile.com/en/support/downloads EXMERKINNÄT ATEX: II 2G Ex ib IIC T4 Gb II 2D Ex ib IIIC T135°C Db IP6X EU-tyyppitarkastustodistus:

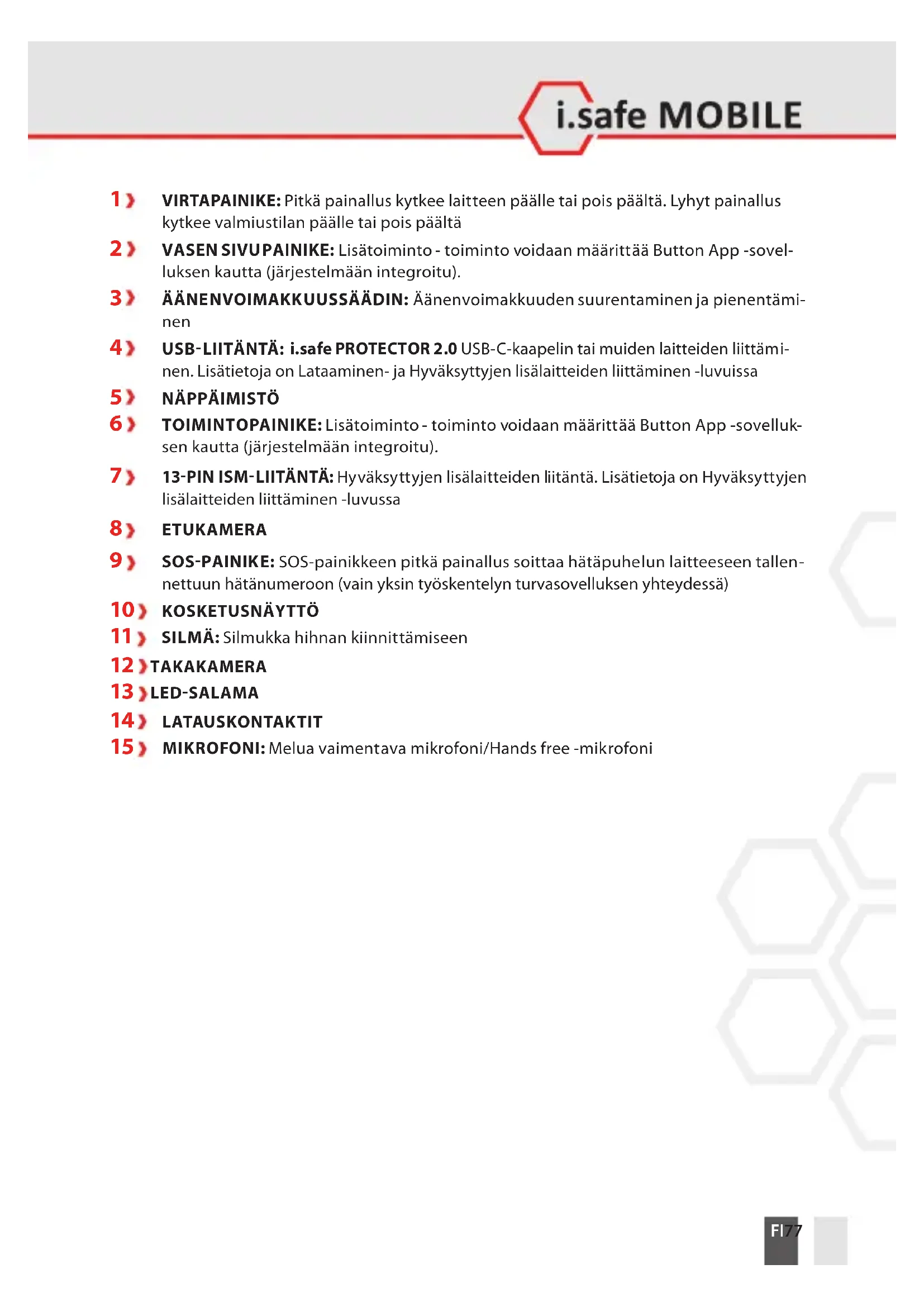

15FI 77 1 VIRTAPAINIKE: Pitkä painallus kytkee laitteen päälle tai pois päältä. Lyhyt painallus kytkee valmiustilan päälle tai pois päältä 2 VASEN SIVUPAINIKE: Lisätoiminto - toiminto voidaan määrittää Button App -sovel- luksen kautta (järjestelmään integroitu). 3 ÄÄNENVOIMAKKUUSSÄÄDIN: Äänenvoimakkuuden suurentaminen ja pienentämi- nen 4 USB-LIITÄNTÄ: i.safe PROTECTOR2.0 USB-C-kaapelin tai muiden laitteiden liittämi- nen. Lisätietoja on Lataaminen- ja Hyväksyttyjen lisälaitteiden liittäminen -luvuissa

6 TOIMINTOPAINIKE: Lisätoiminto - toiminto voidaan määrittää Button App -sovelluk- sen kautta (järjestelmään integroitu).

13-PIN ISM-LIITÄNTÄ: Hyväksyttyjen lisälaitteiden liitäntä. Lisätietoja on Hyväksyttyjen lisälaitteiden liittäminen -luvussa 8 ETUKAMERA 9 SOS-PAINIKE: SOS-painikkeen pitkä painallus soittaa hätäpuhelun laitteeseen tallen- nettuun hätänumeroon (vain yksin työskentelyn turvasovelluksen yhteydessä) 10 KOSKETUSNÄYTTÖ 11 SILMÄ: Silmukka hihnan kiinnittämiseen 12 TAKAKAMERA 13 LED-SALAMA 14 LATAUSKONTAKTIT 15 MIKROFONI: Melua vaimentava mikrofoni/Hands free -mikrofoni78 TURVALLISUUS Lue käyttöohjeen Turvallisuus-luku huolellisesti ennen laitteen käyttöä. Jos et noudatanäitä ohjeita tai ymmärrä niitä, se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

Laitetta saavat käyttää ainoastaan koulutetut käyttäjät, jotka ovat perehtyneet Ex-laitteiden käyttöön räjähdysvaarallisissa tiloissa sekä lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön.

KÄYTTÖ RÄJÄHDYSVAARALLISISSA TILOISSA

VAARA Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Laitetta saa käyttää ainoastaan vyöhykkeiden 1/21 ja 2/22räjähdysvaarallisissa tiloissa sekä räjähdysvaarallisten tilojen ulkopuolella. Ennen kuin viet laitteen räjähdysvaaralliseen tilaan, varmista seuraavat seikat:

• laitteeseen on liitettynä ainoastaan hyväksyttyjä lisävarusteita, ks. Hyväksyttyjen lisälait- teiden liittäminen -luku

• laitteen puoliskojen välissä ei näy rakoa

• laite ei ole vaurioitunut

• kaikki laitteeseen kiinnitetyt merkinnät ovat luettavissa

• akku on kierretty tiukalle. Jos käytät laitetta räjähdysvaarallisessa tilassa, lue Mahdolliset käyttövirheet -luku ja nouda- ta siinä annettavia ohjeita. Kytke laite välittömästi pois päältä ja poistu räjähdysvaarallisesta tilasta viipymättä, jos

• laitteessa esiintyy toimintahäiriöitä

• laitteen kotelo vaurioituu

• laitteeseen kohdistuu liiallista kuormitusta

• laitteeseen kiinnitetyt merkinnät eivät enää ole luettavissa. KÄYTTÖ RÄJÄHDYSVAARALLISTEN TILOJEN ULKOPUOLELLA VAARA Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Älä käytä laitetta tiloissa tai paikoissa, missä se on kielletty. Kytke laite pois päältä sairaaloissa ja muissa terveydenhuollon tiloissa. Pidä aina vähintään 15cm:n turvaetäisyys laitteen ja sydämentahdistimen tai kuulolaitteen välillä. Laite voi vaikuttaa lääkinnällisten laitteiden, kuten sydämentahdistinten ja kuulolait- teiden, toimintaan. Jos käytät laitetta moottoriajoneuvoa kuljettaessasi, noudata kansallista lainsäädäntöä. Varmistu siitä, että vältät Mahdolliset käyttövirheet -luvussa kuvattavat käyttäjän tekemät virheet. Lataa laitetta ainoastaan Lataaminen-luvussa kuvatulla tavalla.FI 79 VARO Kuulokkeiden tai kuulokemikrofonien käyttö suurimmalla äänenvoimakkuudella voi aiheuttaa kuulovaurion. Säädä laitteen äänenvoimakkuus aluksi 50prosenttiin suurimmasta äänenvoimakkuudesta. Muuta äänenvoimakkuutta vähitellen. HUOMIO Epäasianmukainen käyttö voi vaurioittaa laitetta. Käytä ainoastaan i.safe MOBILE GmbH:n hyväksymiä lisävarusteita Hyväksyttyjen lisälait- teiden liittäminen -luvussa kuvatulla tavalla. Suojaa laitetta ja sovitinta voimakkailta sähkömagneettisilta kentiltä, joita esimerkiksi induktioliesi tai mikroaaltouuni voivat synnyttää. Älä koske laitteen näyttöön terävillä esineillä.

MAHDOLLISET KÄYTTÖVIRHEET

VAARA Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Noudata seuraavia ohjeita: Älä tee laitteeseen rakenteellisia muutoksia. Älä altista laitetta korkeille lämpötiloille. Älä altista laitetta voimakkaalle UV-säteilylle. Älä altista laitetta prosesseille, joissa esiintyy voimakkaita sähkövarauksia. Älä altista laitetta syövyttäville hapoille tai emäksille. Räjähdysvaarallisissa tiloissa työskennellessäsi noudata myös seuraavia ohjeita: Älä löysennä laitteen ruuveja. Älä liitä laitteeseen mitään lisälaitteita. Älä avaa tai poista laitteen liitäntöjen suojuksia. Älä laitaa laitetta. Älä avaa laitetta. Älä vaurioita laitetta.80 TOIMITUSSISÄLTÖ Laitepakkaus sisältää seuraavat osat: 1 x IS330.1 1 x akku 1 x pikaohje 1 x turvallisuusohjeet 1 x näytön suojakalvo 1 x i.safe PROTECTOR2.0 USB-C-kaapeli 1 x Yleisvirtalähde (virtalähde ja useita maakohtaisia sovittimia) 1 x Torx-ruuvintaltta 1 x näytön puhdistusliina SOLULÄHETYS Laite tukee solulähetystä. Solulähetys on matkaviestinpalvelu, jonka avulla voidaan lähettää viestejä samassa solussa oleville vastaanottajille. AKUN ASENTAMINEN VAARA Väärän akun asentaminen laitteeseen aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuo- leman tai vakavia vammoja! Laitteeseen saa asentaa ainoastaan toimitukseen sisältyvän akun tai hyväksytyn vaihtoakun ja ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products Laita akku akkukoteloon kuvan mukaisesti. Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä Torx-ruuvitaltalla. Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.FI 81

SIM-KORTIN PAIKALLEEN LAITTAMINEN JA POISTAMINEN

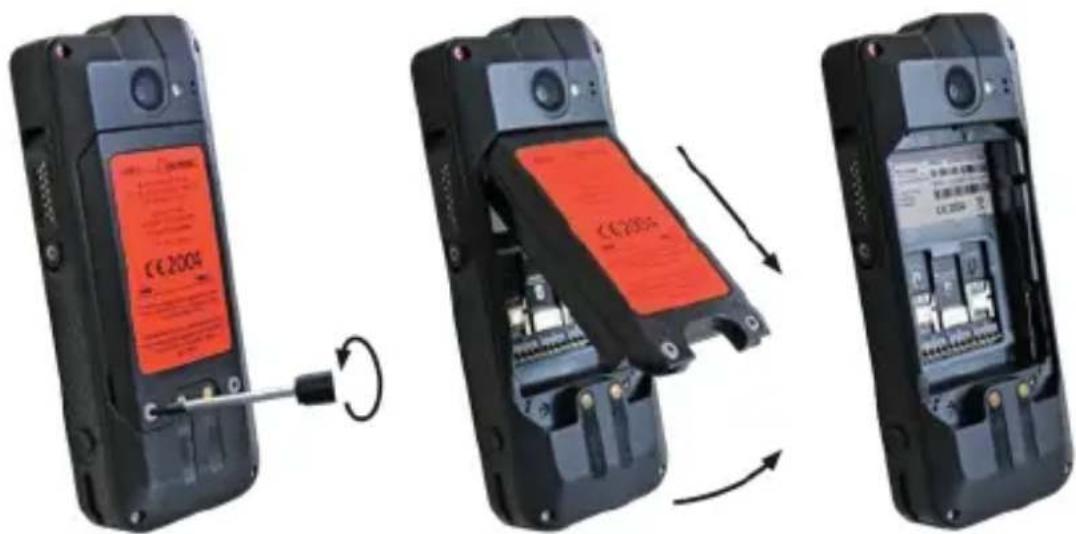

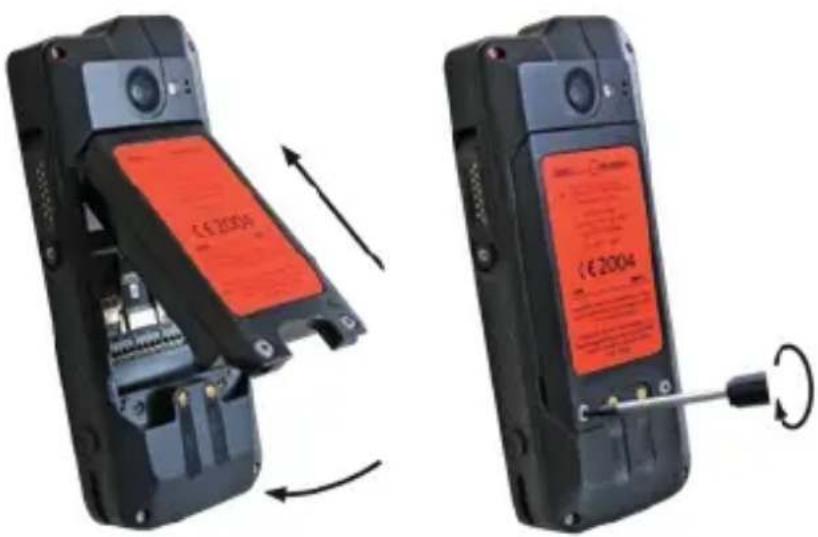

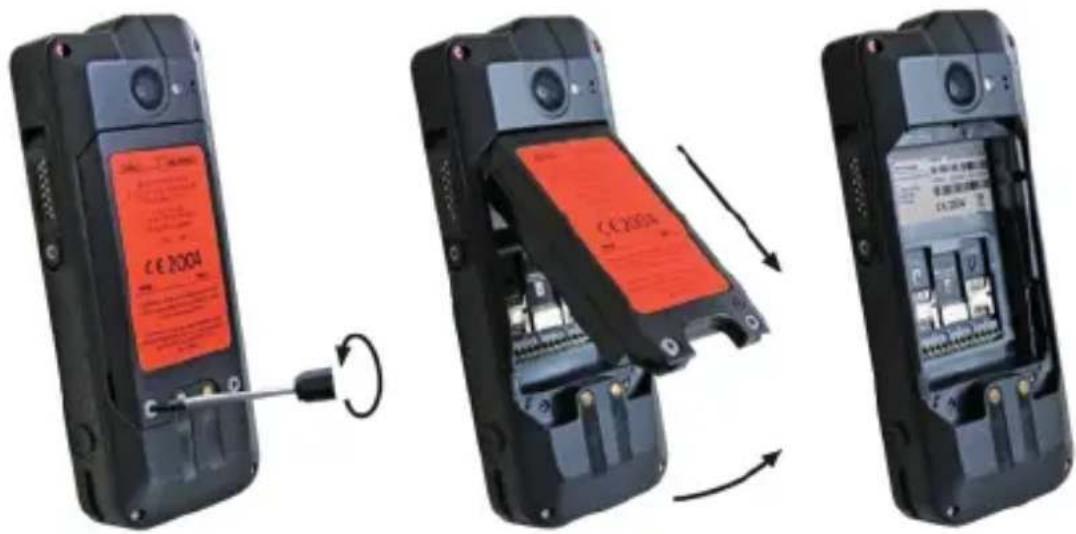

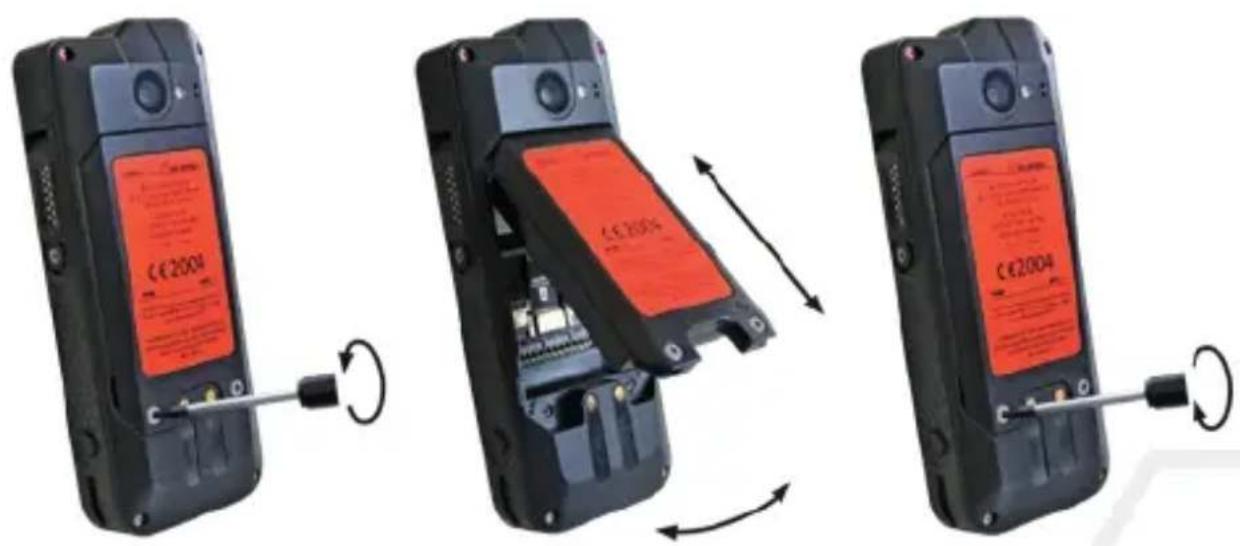

VAARA Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Laitteen saa avata ainoastaan räjähdysvaarallisten tilojen ulkopuolella SIM-kortin paikalleen laittamista tai poistamista varten. HUOMIO Virheellinen toiminta SIM-kortin paikalleen laittamisessa tai poistamisessa voi vaurioittaa laitet- ta ja SIM-korttia. Kytke laite pois päältä ennen SIM-kortin paikalleen laittamista tai poistamista. Laitetta ei saa ladata samalla, kun SIM-korttia laitetaan paikalleen tai poistetaan. Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla. Poista akku akkukotelosta. Laita SIM-kortti sille varattuun paikkaan. Laitteessa on kaksi SIM-korttipaikkaa, joissa kussakin voi käyttää yhtä SIM-korttia. Korttipaikat on merkitty teksteillä SIM 1 ja SIM 2. Jos käytät kahta SIM-korttia, valitse ensisijainen kortti. Lisätietoja laitteen käytöstä on saatava- na osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ. Laita akku takaisin paikalleen. Ks. Akun asentaminen -luku.82 mikro-SD-KORTIN PAIKALLEEN LAITTAMINEN JA POISTAMINEN VAARA Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Laitteen saa avata ainoastaan räjähdysvaarallisten tilojen ulkopuolella mikro-SD-kortin paikalleen laittamista tai poistamista varten. HUOMIO Virheellinen toiminta mikro-SD-kortin paikalleen laittamisessa tai poistamisessa voi vauri- oittaa laitetta ja mikro-SD-korttia. Kytke laite pois päältä ennen mikro-SD-kortin paikalleen laittamista tai poistamista. Laitetta ei saa ladata samalla, kun mikro-SD-korttia laitetaan paikalleen tai poistetaan. Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla. Poista akku akkukotelosta. Laita mikro-SD-kortti sille varattuun paikkaan. Laitteen muistikorttipaikassa voi käyttää enintään 128 Gt:n suuruista mikro-SD-korttia. Korttipaikka on merkitty tekstillä microSD. Laita akku takaisin paikalleen. Ks. Akun asentaminen -luku.FI 83 LATAAMINEN VAARA Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Lataa laitetta ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Älä laitaa laitetta herkästi syttyvien aineiden läheisyydessä. HUOMIO Virheellinen lataaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita lataamisen yhteydessä: Käytä lataamiseen ainoastaan toimitukseen sisältyvää i.safe PROTECTOR2.0 USB-C-kaapeli. Laitetta saa ladata ainoastaan +5... +35°C:n ympäristön lämpötilassa (+41... +95°F). Lataa laitetta vain kuivissa sisätiloissa. Älä laitaa laitetta kosteassa tai pölyisessä ympäristössä. Laitteen toimitukseen sisältyy virtalähde, useita maakohtaisia sovittimia ja i.safe PROTECTOR2.0 USB-C-kaapeli. Liitä maassasi sopiva sovitin virtalähteeseen. Liitä virtalähteeseen i.safe PROTECTOR2.0 USB-C-kaapeli. Liitä i.safe PROTECTOR2.0 USB-C-kaapeli laitteen USB-liitäntään. KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ Paina virtapainiketta noin 3 sekuntia. Syötä laitteen tai SIM-kortin PIN-koodi, kun sitä pyydetään laitteen näytössä laitteen päälle kytkeytymisen jälkeen. Valitse <Sammuttaminen> (<Switch o>)-valikkokohta, jos virran katkaisuvalikko tulee näkyviin kytkettäessä laitetta pois päältä.

LAITTEEN KÄYTTÄMINEN

Kun kytket laitteen päälle ensimmäisen kerran, noudata näytöllä annettavia ohjeita. Lisätietoja laitteen käytöstä on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ. Yksityiskohtaisia tietoja Android-käyttöjärjestelmän käytöstä on saatavana osoitteesta https://support.google.com/android84

HYVÄKSYTTYJEN LISÄLAITTEIDEN LIITTÄMINEN

Liitä laitteeseen ainoastaan i.safe MOBILE GmbH:n hyväksymiä lisävarusteita. Luettelo i.safe MOBILEn hyväksymistä lisälaitteista on osoitteessa www.isafe-mobile.com/en/products Hyväksyttyjä lisälaitteita voi liittää 13-pin ISM- ja USB-liitäntöihin. VAARA Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Jos tarvits- et hyväksyttyjä lisälaitteita räjähdysvaarallisissa tiloissa, noudata myös seuraavia ohjeita: Liitä hyväksyttyjä lisälaitteita laitteen 13-pin ISM-liitäntään ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Käytä hyväksyttyjä lisälaitteita räjähdysvaarallisissa tiloissa ainoastaan laitteen 13-pin ISM-li- itännän kautta. Niiden liittäminen johdollisesti USB-liitäntään on kielletty. Liitä lisälaitteen liitin huolellisesti laitteen 13-pin ISM-liitäntään. Sulje 13-pin ISM-liitäntä toimitukseen sisältyvällä suojuksella, kun lisälaitteita ei ole käytössä.

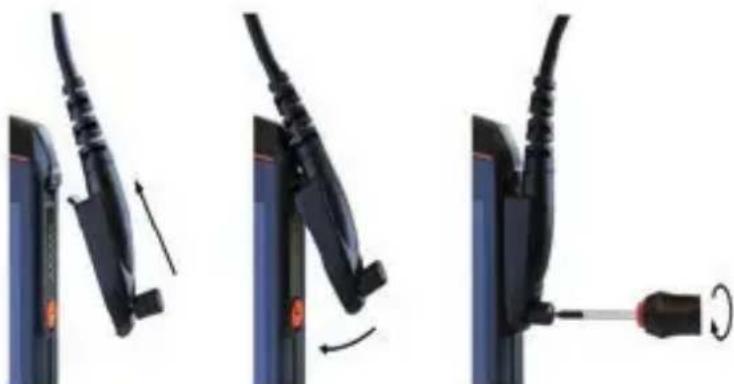

Löysennä 13-pin ISM-liitännän suojuksen ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla ja poista suojus kuvan mukaisesti. Ruuvitaltta sisältyy tarvikepakkaukseen. Liitä hyväksytyn lisälaitteen liitin laitteen 13-pin ISM-liitäntään kuvan mukaisesti. Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä ruuvitaltalla. Tarkista, että liitin on liitetty oikeassa asennossa ja huolellisesti.FI 85 USBLIITÄNTÄ VAARA Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! USB-li- itäntää saa käyttää ainoastaan räjähdysvaarallisten tilojen ulkopuolella. USB-liitännän suojusta ei missään tapauksessa saa avata räjähdysvaarallisissa tiloissa. USB-liitäntää käytetään laitteen lataamiseen ja tiedonsiirtoon. Hyväksyttyjä lisälaitteita ja muita laitteita saa liittää USB-liitäntään ainoastaan i.safe PROTECTOR2.0 USB-C-kaapelilla. AKUN VAIHTAMINEN VAROITUS Väärän akun vaihtaminen laitteeseen edellisen tilalle aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuoleman tai vakavia vammoja! Laitteeseen saa vaihtaa ainoastaan hyväksytyn vaihtoakun ja ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla. Poista akku akkukotelosta kuvan mukaisesti. Laita hyväksytty vaihtoakku akkukoteloon kuvan mukaisesti. Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä Torx-ruuvitaltalla. Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.86 MAHDOLLISIA LAITEONGELMIA Lisätietoja laitteen mahdollisista ongelmista ja niiden poistamisesta on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ. Jos sinulla on kysyttävää, ota yhteyttä i.safe MOBILEn korjauspalveluun, jonka yhteystiedot löytyvät osoitteesta www.isafe-mobile.com/en/support/service

HUOLTO JA KORJAUKSET

Itse laitteessa ei huollettavia osia. VAROITUS Epäasianmukainen korjaaminen aiheuttaa räjähdys- ja tulipalovaaran, ja seurauksena voi olla kuolema tai vakavia vammoja! Älä avaa laitetta tai korjaa sitä itse. Jos laite ei toimi normaalisti tai siihen tarvitaan varaosia, ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla. TUOTEPALAUTUKSET Ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

Maakohtaisten erikoistuneiden jälleenmyyjien yhteystiedot löydät osoitteesta www.isafe-mobile.com/en/contact PUHDISTAMINEN HUOMIO Virheellinen puhdistaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita puhdistamisen yhteydessä: Kytke laite pois päältä ennen sen puhdistamista. Älä laitaa laitetta puhdistamisen aikana. Älä käytä puhdistamiseen kemikaaleja. Puhdista laite ja Yleisvirtalähde, kostutetulla antistaattisella liinalla. Puhdista näyttö säännöllisesti pehmeällä antistaattisella liinalla. VARASTOINTI HUOMIO Virheellinen varastointi voi vaurioittaa laitetta. Laite on varastoitava +5... +35°C:n (+41... +95°F) ympäristön lämpötilassa ja 10–60prosentin ilmankosteudessa.FI 87

HUOMIO Elektroniikkalaitteiden, akkujen, paristojen ja pakkausmateriaalien epäasianmukainen hävittäminen aiheuttaa vaaraa ympäristölle. Noudata seuraavia ohjeita laitteen ja sen osien hävittämisen yhteydessä: ÄLÄ hävitä akkuja sekajätteen mukana. Hävitä elektroniikkalaitteet, akut, paristot ja pakkausmateriaalit aina toimittamalla ne asianmukaiseen keräyspisteeseen. Näin voit estää jätteiden hallitsemattoman hävittämisen ja edistää materiaalien kierrätystä. Lisätietoja aiheesta on saatavana paikallisilta jätehuoltoyrityksiltä, viranomaisilta ja oman maasi tai alueesi i.safe MOBILE -palvelukeskukselta, jonka yhteystiedot ovat osoitteessa www.isafe-mobile.com/en/support/service TAVARAMERKIT i.safe MOBILE ja i.safe MOBILE -logo ovat i.safe MOBILE GmbH:n rekisteröimiä tavaramerkkejä. EEA-versio: Mukana Google ™ -sovellus ja Google Chrome ™ Google ja Google Play ovat Google LLC:n tavaramerkkejä. Kaikki muut tavaramerkit ja tekijänoikeudet ovat haltijoidensa omaisuutta.88 FRANÇAIS
