MANUAL DE USUARIO IS330.1 i.safe Mobile

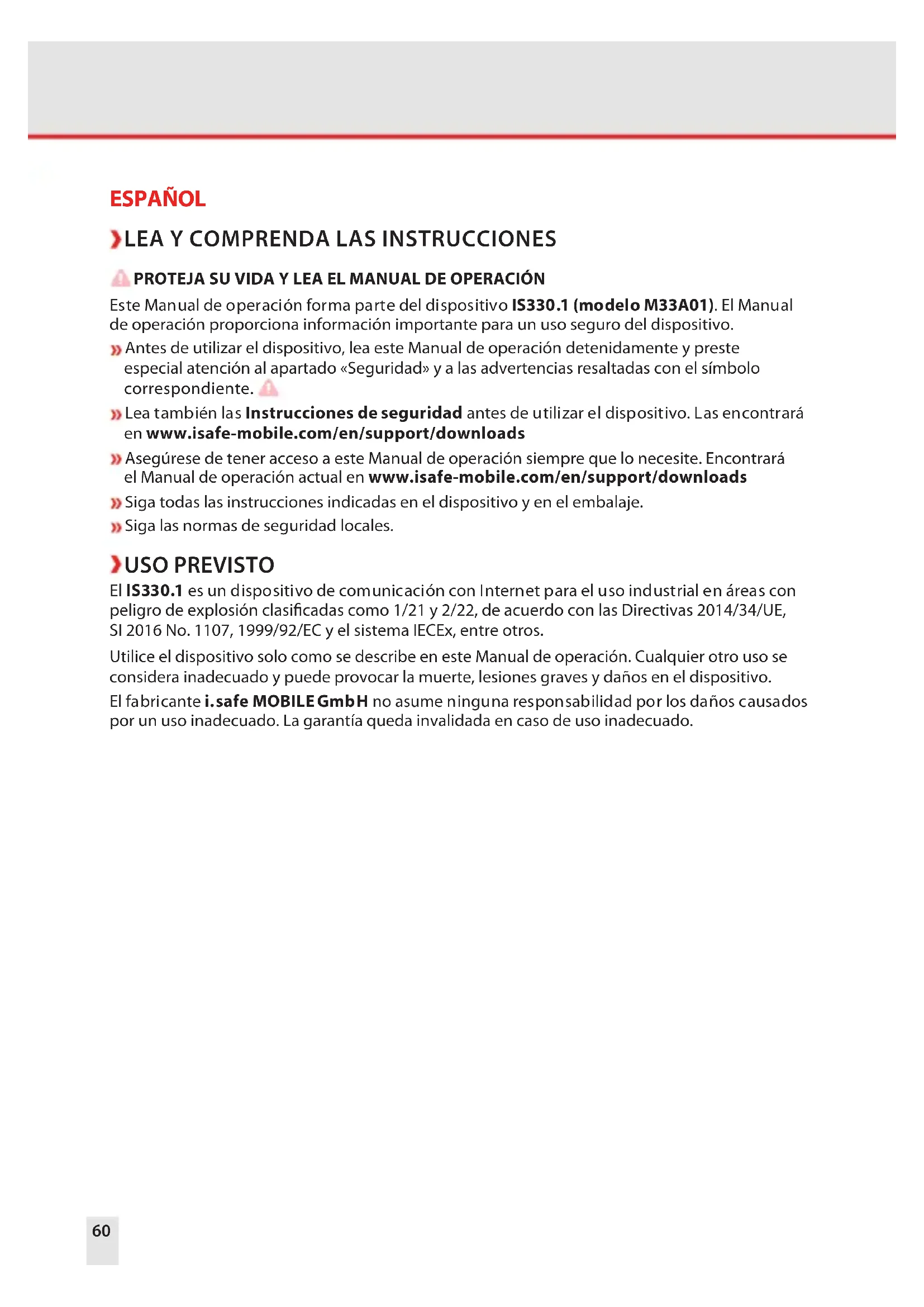

PROTEJA SU VIDA Y LEA EL MANUAL DE OPERACIÓN Este Manual de operación forma parte del dispositivo IS330.1 (modelo M33A01). El Manual de operación proporciona información importante para un uso seguro del dispositivo. Antes de utilizar el dispositivo, lea este Manual de operación detenidamente y preste especial atención al apartado «Seguridad» y a las advertencias resaltadas con el símbolo correspondiente. Lea también las Instrucciones de seguridad antes de utilizar el dispositivo. Las encontrará en www.isafe-mobile.com/en/support/downloads Asegúrese de tener acceso a este Manual de operación siempre que lo necesite. Encontrará el Manual de operación actual en www.isafe-mobile.com/en/support/downloads Siga todas las instrucciones indicadas en el dispositivo y en el embalaje. Siga las normas de seguridad locales. USO PREVISTO El IS330.1 es un dispositivo de comunicación con Internet para el uso industrial en áreas con peligro de explosión clasicadas como 1/21 y 2/22, de acuerdo con las Directivas 2014/34/UE, SI 2016 No. 1107, 1999/92/EC y el sistema IECEx, entre otros. Utilice el dispositivo solo como se describe en este Manual de operación. Cualquier otro uso se considera inadecuado y puede provocar la muerte, lesiones graves y daños en el dispositivo. El fabricante i.safe MOBILE GmbH no asume ninguna responsabilidad por los daños causados por un uso inadecuado. La garantía queda invalidada en caso de uso inadecuado.ES 61 GARANTÍA Puede encontrar las condiciones de la garantía en www.isafe-mobile.com/en/support/service En caso de daños causados por virus informáticos descargados durante el uso de las funciones de Internet, la responsabilidad será del usuario. No existe el derecho de recurso contra i.safe MOBILE GmbH.

DECLARACIÓN DE CONFORMIDAD UE/UK

Pueden encontrar la declaración de conformidad UE/UK en www.isafe-mobile.com/en/support/downloads

DECLARACIÓN DE LA FCC/IC

Puede encontrar la declaración de la FCC/IC en www.isafe-mobile.com/en/support/downloads MARCAS DE PROTECCIÓN CONTRA EXPLOSIÓN ATEX: II 2G Ex ib IIC T4 Gb II 2D Ex ib IIIC T135°C Db IP6X Certicado de examen de tipo de UE:

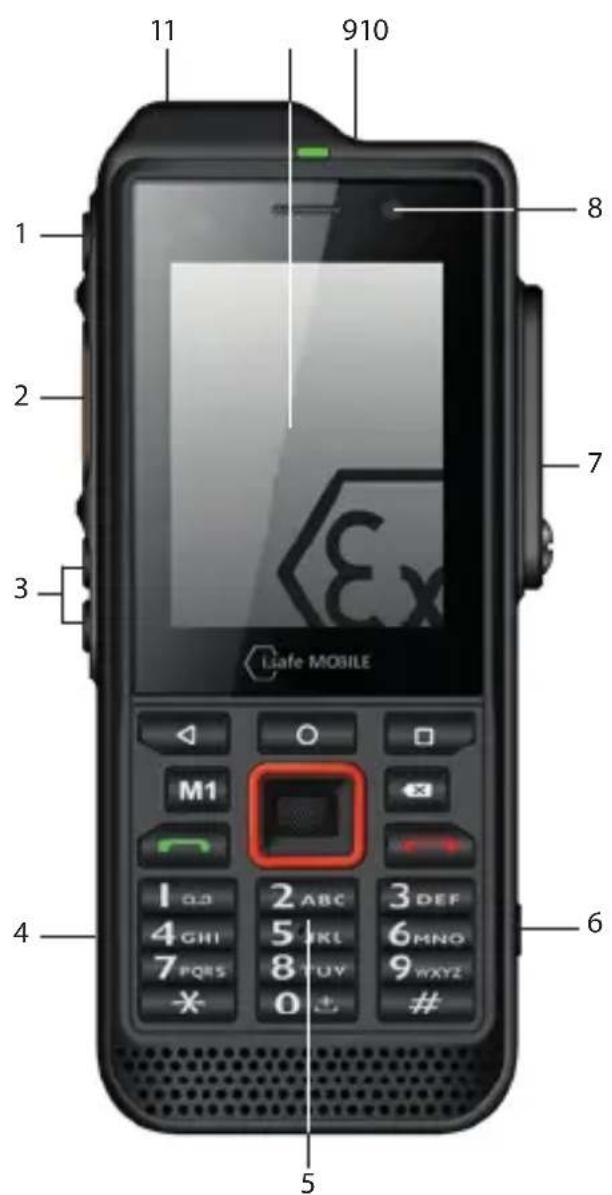

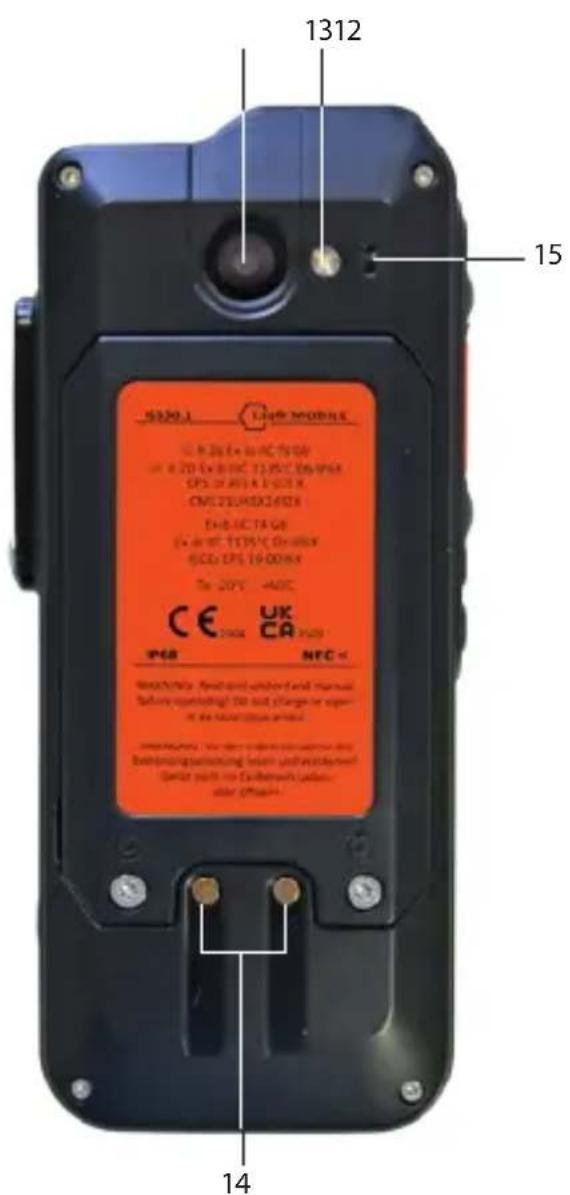

DESCRIPCIÓN GENERAL DEL DISPOSITIVO/FUNCIONES

15ES 63 1 TECLA DE ENCENDIDO: Una pulsación larga enciende y apaga el dispositivo. Una pulsación corta enciende/apaga el modo de espera. 2 TECLA LATERAL IZQUIERDA: Función opcional: la función se puede asignar a través de la aplicación de botones (integrada en el sistema). 3 CONTROL DEL VOLUMEN: Más alto/Más bajo. 4 INTERFAZ USB: Puerto para el Cable USB-C i.safe PROTECTOR2.0 o para la conexión de otros dispositivos. Consulte también los apartados «Carga» y «Conexión de accesorios aprobados». 5 TECLADO 6 TECLA FUNCIONAL: Función opcional: la función se puede asignar a través de la aplicación de botones (integrada en el sistema).

INTERFAZ 13-PIN ISM: Conexión para accesorios aprobados. Consulte también el apartado «Conexión de accesorios aprobados».

9 TECLA SOS: Una pulsación prolongada de la tecla SOS envía una llamada de emer- gencia a un número de emergencia previamente guardado (solo en conjunto con una aplicación de protección de trabajadores solitarios).

10 B PANTALLA TÁCTIL

11 OJO: Ojo para sujetar la correa de mano

15 MICRÓFONO: Micrófono con cancelación de ruido/micrófono manos libres64 SEGURIDAD Lea detenidamente el apartado «Seguridad» de este Manual de operación antes de utilizar el dispositivo. Si no sigue estas instrucciones o no las entiende, corre peligro de muerte, lesiones graves y daños en el dispositivo. USUARIO Este dispositivo solo puede ser utilizado por usuarios cualicados en el uso de dispositivos Ex en áreas afectadas por peligro de explosión y que hayan leído y entendido este Manual de operación. USO EN ÁREAS AFECTADAS POR PELIGRO DE EXPLOSIÓN PELIGRO El uso inadecuado puede provocar la muerte o lesiones graves. Utilice el dispositivo solo en áreas afectadas por peligro de explosión de las zonas 1/21 y 2/22 o fuera de las áreas afectadas por peligro de explosión. Antes de entrar en un área afectada por peligro de explosión con el dispositivo,

• asegúrese de que solo se conectan al dispositivo accesorios aprobados, consulte el apartado «Conexión de accesorios aprobados»,

• asegúrese de que no haya ningún hueco entre las dos mitades del dispositivo,

• asegúrese de que el dispositivo no esté dañado,

• asegúrese de que todas las etiquetas del dispositivo sean legibles,

• asegúrese de que la batería esté bien atornillada. Si utiliza el dispositivo en un área afectada por peligro de explosión, lea y siga las instrucciones del apartado «Posibles errores del usuario». Apague el dispositivo inmediatamente y abandone el área afectada por peligro de explosión a la mayor brevedad si

• se producen fallos de funcionamiento en el dispositivo,

• ha dañado la carcasa del dispositivo,

• ha expuesto el dispositivo a cargas excesivas,

• las etiquetas del dispositivo ya no son legibles. USO FUERA DE LAS ÁREAS AFECTADAS POR PELIGRO DE EXPLOSIÓN PELIGRO El uso inadecuado puede provocar la muerte o lesiones graves. No utilice el dispositivo en lugares donde su uso esté prohibido. Apague el dispositivo en hospitales u otras instalaciones médicas. Mantenga siempre una distancia de seguridad de al menos 15cm entre el dispositivo y un marcapasos o audífono. El dispositivo puede afectar al funcionamiento de dispositivos médi- cos como marcapasos y audífonos. Cuando utilice el dispositivo mientras conduce un vehículo de motor, asegúrese de cumplir con las leyes nacionales aplicables. Asegúrese de evitar los errores de uso descritos en el apartado «Posibles errores del usuario». Cargue el dispositivo únicamente como se describe en el apartado «Carga».ES 65 PRECAUCIÓN Si utiliza auriculares o audífonos al volumen máximo, puede dañar sus oídos. Ajuste primero el control de volumen del dispositivo al 50% del volumen máximo. Ajuste gradualmente el volumen. AVISO Un uso incorrecto puede dañar el dispositivo. Utilice únicamente accesorios aprobados por i.safe MOBILE, como se describe en el apartado «Conexión de accesorios aprobados». Proteja el dispositivo y el Adaptador de corriente de fuertes campos eléctricos magnéticos como, por ejemplo, los emitidos por las cocinas de inducción o los hornos microondas. No toque la pantalla con objetos punzantes.

POSIBLES ERRORES DEL USUARIO

PELIGRO El uso inadecuado puede provocar la muerte o lesiones graves. Siga las instrucciones siguientes: No modique el dispositivo estructuralmente. No exponga el dispositivo a altas temperaturas. No exponga el dispositivo a una fuerte radiación UV. No exponga el dispositivo a procesos con altas cargas eléctricas. No exponga el dispositivo a ácidos o bases agresivas. Cuando trabaje en áreas afectadas por peligro de explosión, tenga en cuenta lo siguiente: No aoje los tornillos del dispositivo. No conecte ningún accesorio al dispositivo. No abra ninguna tapa de la interfaz. No cargue el dispositivo. No abra el dispositivo. No dañe el dispositivo.66

ALCANCE DEL SUMINISTRO

El paquete del dispositivo contiene lo siguiente: 1 x IS330.1 1 x Batería 1 x Guía de inicio rápido 1 x Instrucciones de seguridad 1 x Lámina protectora de pantalla 1 x Cable USB-C i.safe PROTECTOR2.0 1 x Adaptador de corriente universal (fuente de alimentación y varios adaptadores especícos de cada país) 1 x Destornillador Torx 1 x paño de limpieza para la pantalla CELL BROADCAST El dispositivo admite cell broadcast. Cell broadcast es un servicio celular para enviar mensajes a todos los destinatarios dentro de una célula.

INSTALACIÓN DE LA BATERÍA

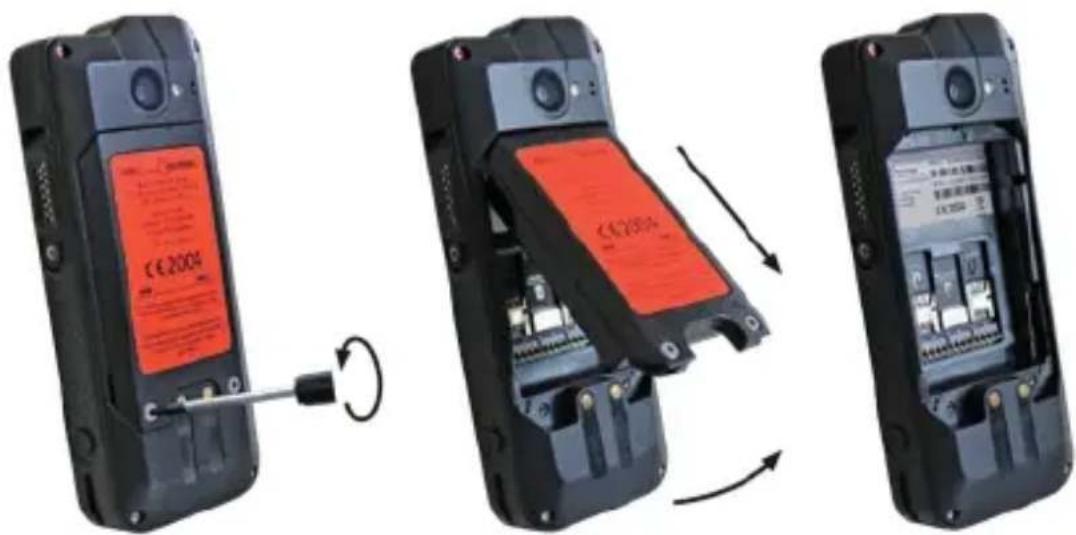

PELIGRO La instalación de una batería incorrecta en el dispositivo supone un riesgo de explosión que puede provocar la muerte o lesiones graves. Instale en el dispositivo solo la batería suministrada o una batería de repuesto homologada fuera de las áreas afectadas por peligro de explosión. La batería de repuesto homologada se puede encontrar en la página web www.isafe-mobile.com/en/products Coloque la batería en el compartimento de la batería tal y como se muestra. Apriete a mano los tornillos con el Destornillador Torx suministrado. Asegúrese de que la batería esté bien colocada.ES 67

INSERTAR/EXTRAER LA TARJETA SIM

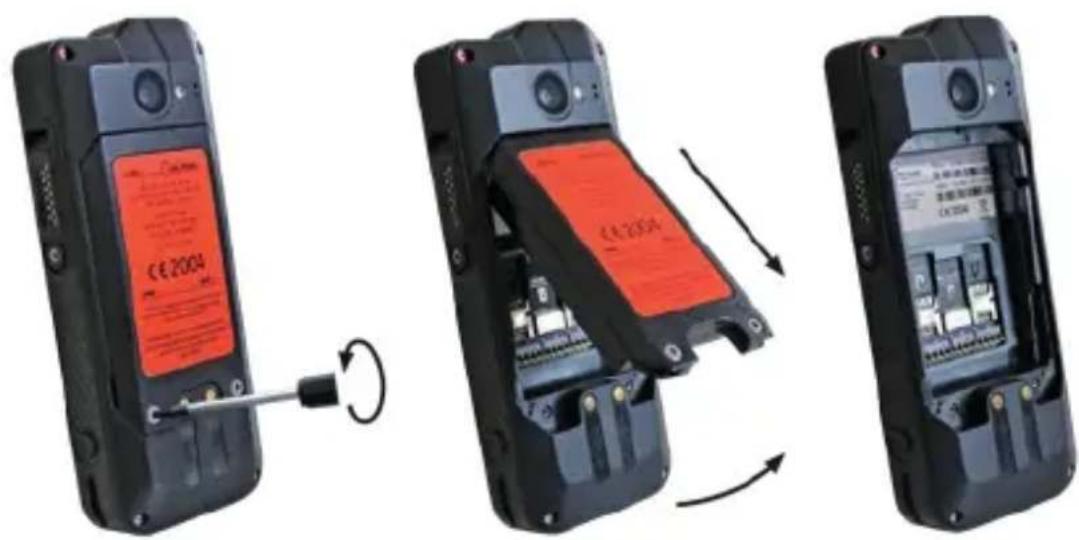

PELIGRO Un procedimiento incorrecto en áreas afectadas por peligro de explosión supone un riesgo de muerte o de lesiones graves. Abra el dispositivo solo fuera de áreas afectadas por peligro de explosión para insertar o extraer la tarjeta SIM. AVISO Un procedimiento incorrecto al insertar/extraer la tarjeta SIM puede dañar el dispositivo y la tarjeta SIM. Apague el dispositivo antes de insertar o extraer una tarjeta SIM. No cargue el dispositivo mientras inserta o extrae una tarjeta SIM. Aoje los tornillos de la batería con el Destornillador Torx suministrado. Retire la batería del compartimento correspondiente. Introduzca la tarjeta SIM en la ranura. El dispositivo tiene dos ranuras para una tarjeta SIM cada una. Las ranuras están marcadas como «SIM 1» y «SIM 2». Si ha introducido dos tarjetas SIM, seleccione una tarjeta favorita. Información sobre el manejo del dispositivo en www.isafe-mobile.com/en/support/service en la opción de menú «FAQ» (Preguntas frecuentes). Vuelva a instalar la batería. Consulte el apartado «Instalación de la batería».68 INSERTAR/EXTRAER LA TARJETA microSD PELIGRO Un procedimiento incorrecto en áreas afectadas por peligro de explosión supone un riesgo de muerte o de lesiones graves. Abra el dispositivo solo fuera de áreas afectadas por peligro de explosión para insertar o extraer la tarjeta microSD. AVISO Un procedimiento incorrecto al insertar/extraer la tarjeta microSD puede dañar el dispositivo y la tarjeta microSD. Apague el dispositivo antes de insertar o extraer una tarjeta microSD. No cargue el dispositivo mientras inserta o extrae una tarjeta microSD. Aoje los tornillos de la batería con el Destornillador Torx suministrado. Retire la batería del compartimento correspondiente. Introduzca la tarjeta microSD en la ranura. El dispositivo tiene una ranura para una tarjeta microSD de hasta 128GB. La ranura está marcada como «microSD». Vuelva a instalar la batería. Consulte el apartado «Instalación de la batería».ES 69 CARGA PELIGRO Un procedimiento incorrecto en áreas afectadas por peligro de explosión supone un riesgo de muerte o de lesiones graves. Cargue el dispositivo solo fuera de las áreas afectadas por peligro de explosión. No cargue el dispositivo cerca de sustancias inamables. AVISO Una carga incorrecta puede dañar el dispositivo. Tenga en cuenta lo siguiente cuando cargue el dispositivo: Cargue el dispositivo solo con el cable USB-C i.safe PROTECTOR2.0 suministrado. Cargue el dispositivo solo a temperaturas ambiente entre +5°C y +35°C (+41°F y +95°F). Cargue el dispositivo solo en espacios interiores secos. No cargue el dispositivo en entornos húmedos o polvorientos. El paquete de su dispositivo contiene una fuente de alimentación, varios adaptadores especí- cos para cada país y un cable USB-C i.safe PROTECTOR2.0. Conecte el adaptador adecuado para su país a la fuente de alimentación. Conecte el cable USB-C i.safe PROTECTOR2.0 a la fuente de alimentación. Conecte el cable USB-C i.safe PROTECTOR2.0 a la interfaz USB del dispositivo.

Mantenga pulsada la tecla de encendido/apagado durante unos 3 segundos. Introduzca el PIN del dispositivo o de la tarjeta SIM cuando aparezca el diálogo de introduc- ción del PIN del dispositivo o de la tarjeta SIM tras el encendido. Seleccione la opción de menú <Apagar> (<Switch o>) si aparece el menú de apagado al apagar.

Cuando encienda el dispositivo por primera vez, siga las instrucciones que aparecen en la pantalla. Encontrará más información sobre el manejo del dispositivo en www.isafe-mobile.com/en/support/service en la opción de menú «FAQ» (Preguntas frecuentes). Encontrará información detallada sobre el funcionamiento del sistema operativo Android en: https://support.google.com/android70

CONEXIÓN DE ACCESORIOS APROBADOS

Conecte al dispositivo solo accesorios aprobados por i.safe MOBILE. Los accesorios apro- bados por i.safe MOBILE se pueden encontrar en www.isafe-mobile.com/en/products Los accesorios aprobados pueden conectarse a cualquier interfaz 13-pin ISM y a la interfaz USB. PELIGRO El uso inadecuado puede provocar la muerte o lesiones graves. Si necesita accesorios aprobados en áreas afectadas por peligro de explosión, tenga en cuenta lo siguiente antes de conectarlos: Conecte los accesorios aprobados a la interfaz 13-pin ISM del dispositivo solo fuera de las áreas afectadas por peligro de explosión. Utilice los accesorios aprobados en áreas afectadas por peligro de explosión solo en la interfaz 13-pin ISM del dispositivo. Están prohibidas las conexiones por cable a través de la interfaz USB. Conecte el enchufe del accesorio de forma segura a la interfaz 13-pin ISM del dispositivo. Cierre la interfaz 13-pin ISM con la tapa suministrada cuando no utilice accesorios.

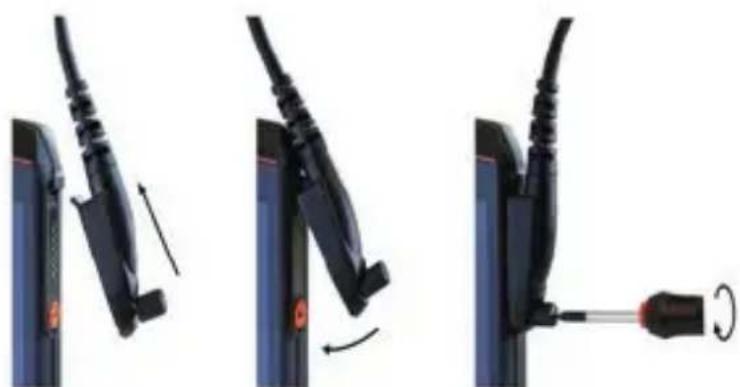

Aoje el tornillo de la tapa de la interfaz 13-pin ISM con el Destornillador suministrado y retire la tapa como se indica. El Destornillador se incluye en el paquete de accesorios. Conecte el enchufe del accesorio homologado a la interfaz 13-pin ISM del dispositivo tal y como se muestra. Apriete a mano los tornillos con el Destornillador suministrado. Asegúrese de que el enchufe esté bien colocado.ES 71 INTERFAZ USB PELIGRO El uso inadecuado puede provocar la muerte o lesiones graves. Utilice la interfaz USB solo fuera de las áreas afectadas por peligro de explosión. No abra en ningún caso la tapa de la interfaz USB en áreas afectadas por peligro de explosión. La interfaz USB se utiliza para cargar y transferir datos. Conecte los accesorios aprobados u otros dispositivos a la interfaz USB utilizando únicamente el Cable USB-C i.safe PROTECTOR2.0.

CAMBIO DE LA BATERÍA

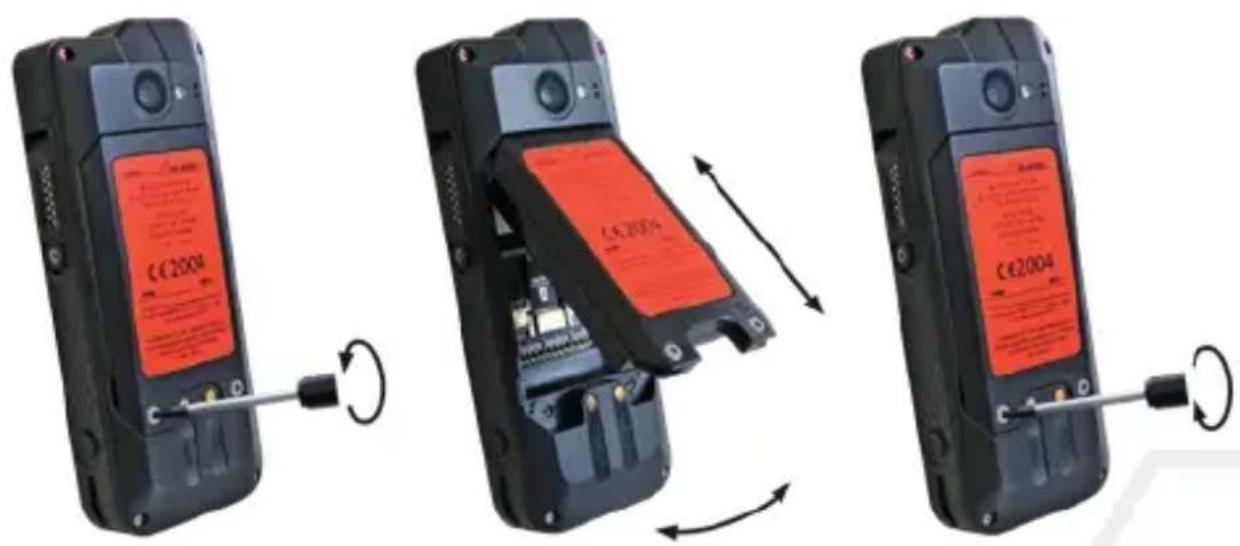

ADVERTENCIA La sustitución de la batería por una batería incorrecta en el dispositivo supone riesgo de explo- sión que puede provocar la muerte o lesiones graves. Sustituya la batería solo por una batería de repuesto homologada fuera de las áreas afectadas por peligro de explosión. Encontrará una batería de repuesto homologada en la página web www.isafe-mobile.com/en/products Aoje los tornillos de la batería con el Destornillador Torx suministrado. Retire la batería del compartimento correspondiente como se indica. Coloque la batería de repuesto homologada en el compartimento de la batería tal y como se muestra. Apriete a mano los tornillos con el Destornillador Torx suministrado. Asegúrese de que la batería esté bien colocada.72

POSIBLES PROBLEMAS DEL DISPOSITIVO

Encontrará información sobre posibles problemas del dispositivo y cómo solucionarlos en www.isafe-mobile.com/en/support/service en la opción de menú «FAQ». Si tiene más preguntas, póngase en contacto con el servicio de reparación de i.safe MOBILE en www.isafe-mobile.com/en/support/service

MANTENIMIENTO/REPARACIÓN

El dispositivo no contiene piezas que puedan ser reparadas o reemplazadas por el usuario. ADVERTENCIA Las reparaciones incorrectas suponen un riesgo de explosión o incendio que puede provocar la muerte o lesiones graves. No abra el dispositivo ni realice ninguna reparación usted mismo. Póngase en contacto con el servicio de reparación de i.safe MOBILE en www.isafe-mobile.com/en/support/service si el dispositivo no funciona con normalidad, si hay que repararlo o si se necesita una pieza de recambio.

Póngase en contacto con el servicio de reparación de i.safe MOBILE en www.isafe-mobile.com/en/support/service DISTRIBUIDORES Puede encontrar el distribuidor especializado responsable de su país en www.isafe-mobile.com/en/contact LIMPIEZA AVISO Una limpieza incorrecta puede dañar el dispositivo. Tenga en cuenta lo siguiente cuando limpie el dispositivo: Apague el dispositivo antes de limpiarlo. No cargue el dispositivo mientras lo limpia. No utilice agentes químicos para la limpieza. Limpie el dispositivo y el Adaptador de corriente con un paño suave y antiestático humedecido. Limpie regularmente la pantalla con un paño suave y antiestático. ALMACENAMIENTO AVISO Un almacenamiento incorrecto puede dañar el dispositivo. Almacene el dispositivo a una temperatura ambiente de entre +5°C y +35°C (+41°F y +95°F) y a una humedad de entre el 10% y el 60%.ES 73 RECICLAJE AVISO La eliminación incorrecta de productos electrónicos, baterías y material de embalaje pone en peligro el medio ambiente. Tenga en cuenta lo siguiente cuando deseche componentes: NO tire las baterías con la basura doméstica. Deseche siempre los productos electrónicos, las baterías y el material de embalaje en los puntos de recogida adecuados. De este modo ayudará a prevenir la eliminación incontrolada de residuos y a fomentar el reciclaje de los materiales. Puede obtener más información de las empresas regionales de eliminación de residuos, de las autoridades estatales o del Centro de Servicio i.safe MOBILE responsable de su país o región en www.isafe-mobile.com/en/support/service MARCAS COMERCIALES i.safe MOBILE y el logo de i.safe MOBILE son marcas de i.safe MOBILE GmbH. Versión EEA: Incluye la aplicación de Google™ y la aplicación Google Chrome™. Google y Google Play son marcas de Google LLC. Todas las demás marcas comerciales y derechos de autor son propiedad de sus respectivos dueños.74 SUOMI
