KÄYTTÖOHJE GDSP 5470 DXSCH GRUNDIG

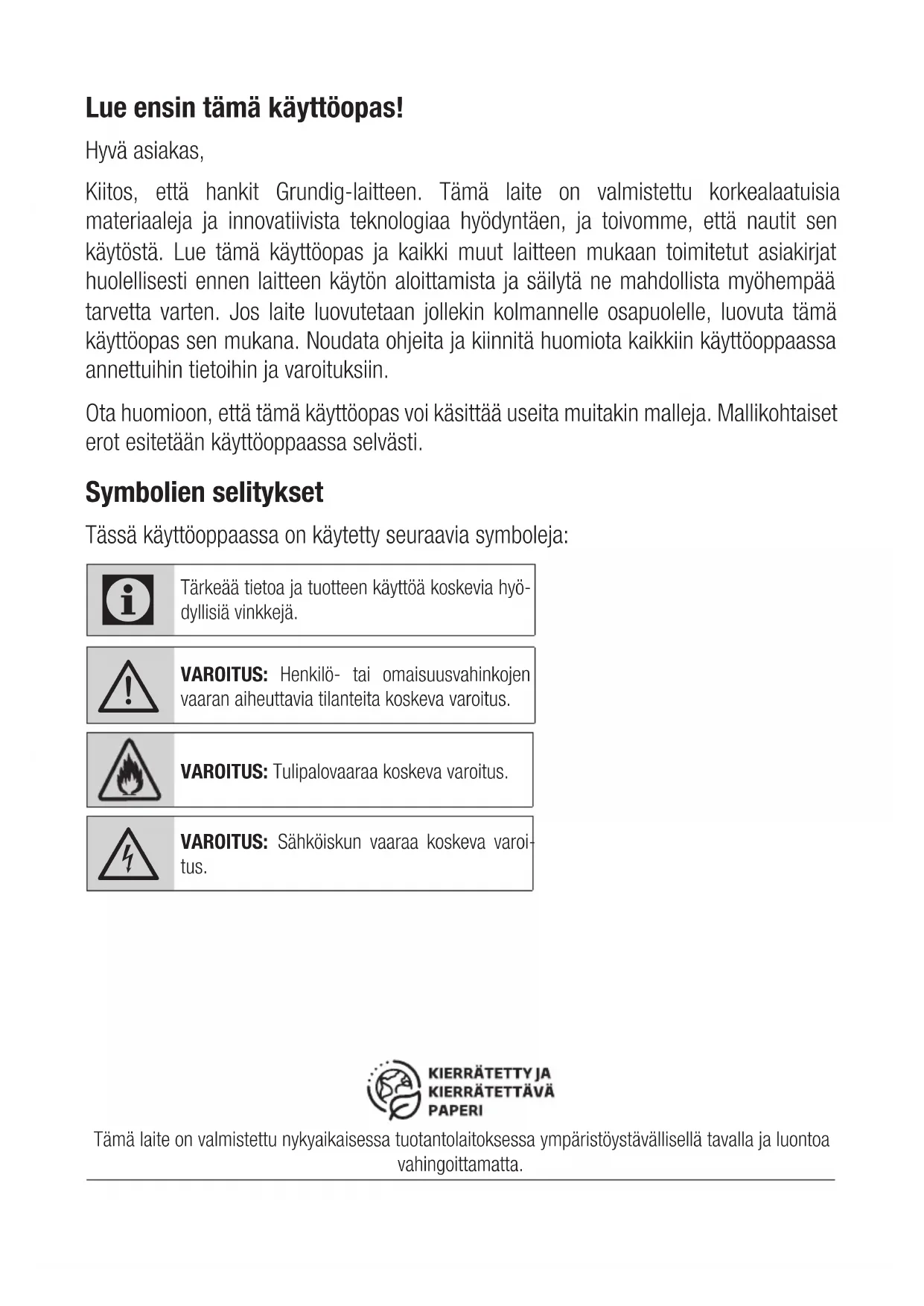

Lue ensin tämä käyttoopaas!

Hyvä asiakas,

Kiitos, etta hankit Grundig-laitteen. Tämä laite on valmistetu korkealaatuisia materiaaleja ja innovatiivista tekologiaa hyödyntäen, ja toivonne, etta nautit sen käytösta. Lue tämä käytöopas ja kaikki muut laitteen mukaan toimitetut asiakirjat huolellisesti ennen laitteen käytön aloittamista ja säilytä ne mahdollista myöhemää tarvetta varten. Jos laite luovutetaan jollekin kolmannelle osapuolelle, luovuta tämä käytöopas sen mukana. Noudata ohjeita ja kiinnitä huomiota kaikkin käytöoppaassa annettuihin tietoihin ja varoituksiin.

Ota huomioon, etta tämä käyttoopas voi käsittä useita muitakin malleja. Mallikohtaiset erot esitetän käyttooppaassa selvästi.

Symbolien selitykset

Tässä käytöoppaassa on käytetty seuraavia symboleja:

Tärkeää tietoa ja tuotteen käyttoa koskevia hyödyllisia vinkkejä.

VAROITUS: Henkillo- tai omaisuusvahinkojen vaaran aiheuttavia tilanteita koskeva varoitus.

VAROITUS: Tulipalovaaraa koskeva varoitus.

VAROITUS: Sahköiskun vaaraa koskeva varoi-tus.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

1.1 Yleinen turvallisus

Tärkeitä turvallisuutta koskevia ohjeita - lue huolellisesti ja sailytã mahdollista myohempää tarvetta varten

Tämä osio sisältaa turvallisuusohjeita, jotka aussvat suojaamaantulipalon, sahköiskun, mikroaltosateilyvuodon, henkilö- tai omaisuusvahinkojen varalta. Näidenohjeiden noudattamatta jattäinen mitatöi takun.

• Grundig-tuotteet ovat kaikkien soveltuvien turvallisuusstandardien mukaisia. Jos laite tai sen verkkjohto on vauroitunut, laite tulee vaihtaa tai korjata jalleenmyyjän, huoltokeskuksen tai valtuutetun sähköasentajan tai huoltolikkeen toimesta vaaran välttämiseksi. Väärin tehty tai valtuuttamaton korjaus voi olla vaarallista ja aiheuttaa käytäjäle vaaran.
  Tämä laite on tarkoitetu käytet-tavaksi kotitalouksissa ja muissa vastaavissa ympäristöissä, kuten: - henkilökunnan keittiötiloissa myymäloissä, toimistoissa ja muissa työmpäristöissä;

• maatiloilla;

• hoteleissa ja muissa vastaavissa majoitustiloissa asiakkaiden kaytossa;

• aamiaismajoitusta tarjoavissa kohteissa.

• Käytä laitetta vain sille sunniniteltuun käytTOTarkoitukseen tassä käytöoppaassa kuvatulla tavalla.

• Valmistaja ei ole vastuussa mistaan vahingoista joita aiheutuu tuotteen vaarastai tai epaaianmukaisesta asennuksesta tai vaarinkaytosta.

Tata laitetta voivat kayttäa 8-vuotiaat ja sitä vanhemmat lapset sekä sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat alentuneet, tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen kaytosta, jos heidan kayttöän valvotaant tai jos he ovat saaneet ohjeistusta koskien laitteen turvallista kayttotapaa, ja ymmäravat sen kaytöön liittyvat vaarat.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Lasten ei saa antaa leikkiä laitteella. Lasten ei tule antaa suorittaa puhdistusta tai huoltoa ilman aikuisten valvontaa.
• Asennetun tuotteen matalimman kohdan taytyy olla vahintaan 65 cm:n etaisyydella liedell a olevan keittoastian tukipinnasta.
• Jos kaasulieden asennusohjeissa mainitaan tata suurempietäisyys, sitä on noudatettava.
• Varmistu siitta etta verkkovirran jannite vastaa laitteen typpikilvessa annettuja arvoja.
• Alä koskaan käytä laitetta, jos laite tai sen verkkjoho to on vaurioitunut.
• Alä purista tai taivuta virtajohtoa tai anna sen hankautua teräviä reunoja vasten, jotta se ei vahingoitu. Pidä verkkojho to kaukana kuumista pinnoista ja avotulesta.
• Kytke laite ainoastaan maadoitettuun pistorasiaan.

VAROITUS: Alä liitä laitetta verkkovirtaan, ennen kuin asennus on suoritettu loppuun.

• Sijoita laite niin, etta sen pistoke on aina vapaasti saatavilla.

• Alä koske liesituulettimen valaisimiin, kun ne ovat olleet käytössä pitkään. Kuumentuneet lamput voivat poltaa kättä.
  Noudata toimivaltaisen viranomaisen antamia märäyksiä poistoilman käsittelysta (tämä varoitus ei koske käytöä ilman hormia).

• Käynistä laite, kun liedelle on asetetu kattila, pannu tai muu keittoastia. Muuten kuumus voi saada tuotteen joitakin osia väantymään.
• Sammuta liesi, ennen kuin nositat keittoastian liedeltä.
• Alä jatä kuumaa öljyä liedelle. Keittoastian kuuma öljy voi syttyä palamaan.
• Kiinnitä huomiota lahellä oleviin verhoin ja kankaisin, sillä oljy voi syttyä palamaan esimerkiki uppopaistettaessa ranskanperu-noita.
• Rasvasuodatin taytyy vaihtaa vahintaan kuukausittain. Hilisuodatin taytyy vaihtaa vahintaan kolmen kuukauden valein.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Tuotteen puhdistuksessa on noudatettava käytöoppaan ohjeita. Käytöoppaan ohjeiden laiminlyonti puhdistukssaa voi aiheuttaa palovaaran.

Mukana tuleva suodatin voidaan vaihtaa ainoastaan palosuojattuun suodattimeen.

Käytä vain alkuperäisia tai valmistajan suosittelemia lisävarusteita.
- Alä kaytä tuotetta ilman suodatinta alakä irrota suodattimia tuotteen ollessa kaynnissä.

• Jos liedellä leimahtaa, katkaise virta tuotteesta ja liedestä.
• Jos liedellä leimahtaa, tukahduta liekki - alä kayta vetta sen sommuttamiseen.
• Irrota laite pistorasiasta aina ennen puhdistamista sekä lait-teen ollessa poissa käytösta.

• Tilan alipaine ei saa olla korkeampi kuin 4 Pa (4 x 10 bar), kun sähkölieden liesituuletin ja muulla energiaa kuin sähköllä toimivat laitteet ovat käytössä samanaikaisesti.

• Jos laitteen käytömpäristössä käytetän polttoöljylla tai kaasulla toimivia lammittimä taimuita laitteita, on ehdottoman tärkeää, etta niiden pakokaasunpoisto on erotetu tai etta ne ovathermeettisesti suljettuja.
  Hormin liittamiseen taytyk kaytttaa putkea,jonka halkaisija on 120 tai 150 mm.Putkiliitannantulee ola mahdollisimman lyhyt ja sisaltaa mahdollisimman vahan mutkia.

• Tukehtumisvaara! Sälytä kaikki pakkaustarvikkeetlasten ulottumattomissa.

HUOMIO: Nakyvillä olevat osat voivat kuumentua keittolaitteen kayton aikana.

• Tuotteen poistoaukkoa ei saa liittä ilmakanavaan, jossa likkuu muuta savua.
  Huoneen ilmanvaihto ei välttämättä riitta, kun sahkölieden liesituuletinta käytetaän samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kansa (tämä ei välttämättä koske laitteita, jotka vain palauttavat ilman takaisin huoneeseen).

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Tuotteen pälle asetetut esineet voivat pudota. Alä aseta mitään esineitä tuotteen pälle.
• Alä liekitä (flambeeraa) ruokaa tuotteen alla.

VAROITUS: Poista suojakalvot enn- nen liesituulettimen asentamista.

• Liedellä ei saa olla korkeita avoliekkejä liesituulettimen ollessa toiminassa.
• Syviä rasvakattiloita on valvottava jatkuvasti käytön aikana. Ylikuumentunut öljy voi syttyä palamaan.

1.2 WEEE-direktiivin noudattaminen ja laitteen havittäminen:

Tämä tuote tayttä Europan unionin WEEDEdirektiivin (2012/19/EU) vaatimukset. Tuotteella on sahkö- ja elektroniikkalaiteromun (SER) luokitusmerkinta.

Merkintä ilmaisee, etta tuotetta ei tule havittä tavanomaisen kotitalousjäteen mukana sen kayttoiän paatytyä. Käytety laite on toimitettava sahkö- ja elektroniikkalaitteiden viralliseen kier

rätyspisteseen. Tietoja paikallsista kierrätyspisteista saat paikallsilva viranomaisilta ja myymälästa, josta tuote on ostetu. Kotitalouksilla on tärkea rooli vanhojen laitteiden keraämisesa ja kierrattamisessa. Kun havitat kaytetyt laitteet asianmukaisella ravalla, olet mukana torjumassa niistä aiheutuvia mahdollisia ympäristo- ja teveyshaittoja.

1.3 RoHS-direktiivin noudattaminen

Tämä tuote tayttä Europan unionin RoHSdirektiivin (2011/65/EU) vaatimukset. Se ei sisälä direktiivissä maäritetjä Haitallisia ja kiellettyä aineita.

1.4 Pakkaustiedot

Tuotteen pakkaumsaterialit on valmistetu kierratettavista materiaaleista kansallisten ymparistomäräysten mukaisesti. Älä havitta pakkaumsateriaialeja

kotitalousjätteen tai muiden jätteiden mukana. Toimita pakkausmaterialiaalit paikallisten viran-omaisten hyväksymään keräyspisteeseen.

2 Yleinen ulkomuoto

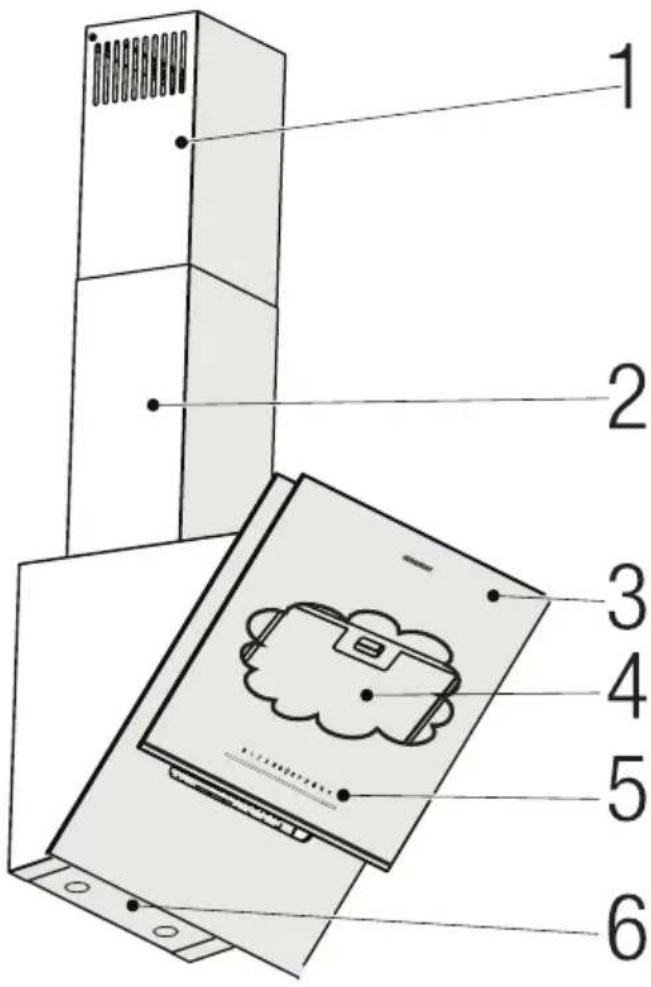

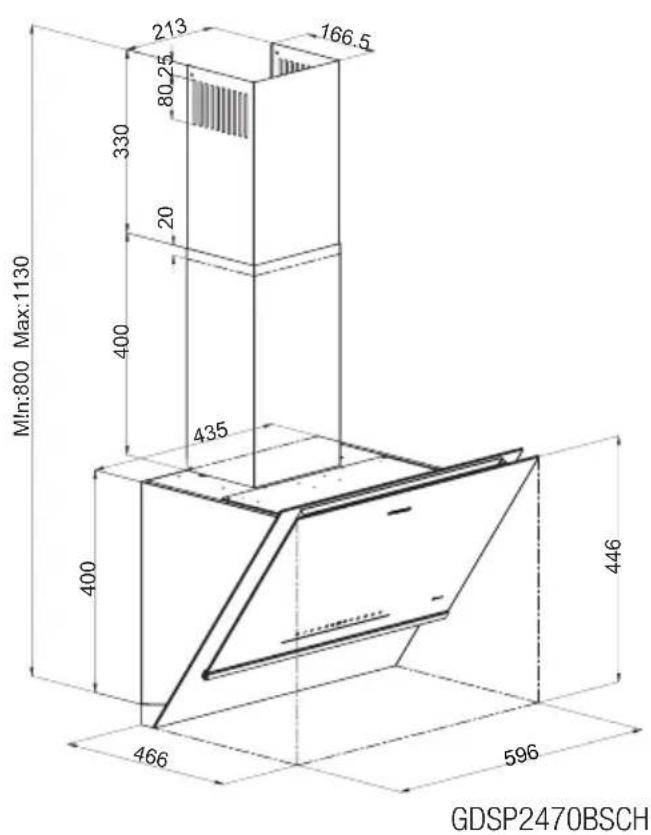

2.1 Yleiskuva

1. Sisempi savupiippu
2. Ulompi savupiippu
3. Sivupoistolasi
4. Rasvasuodatin (lasikannen takana)
5. Ohjauspaneeli
6. Valaistus

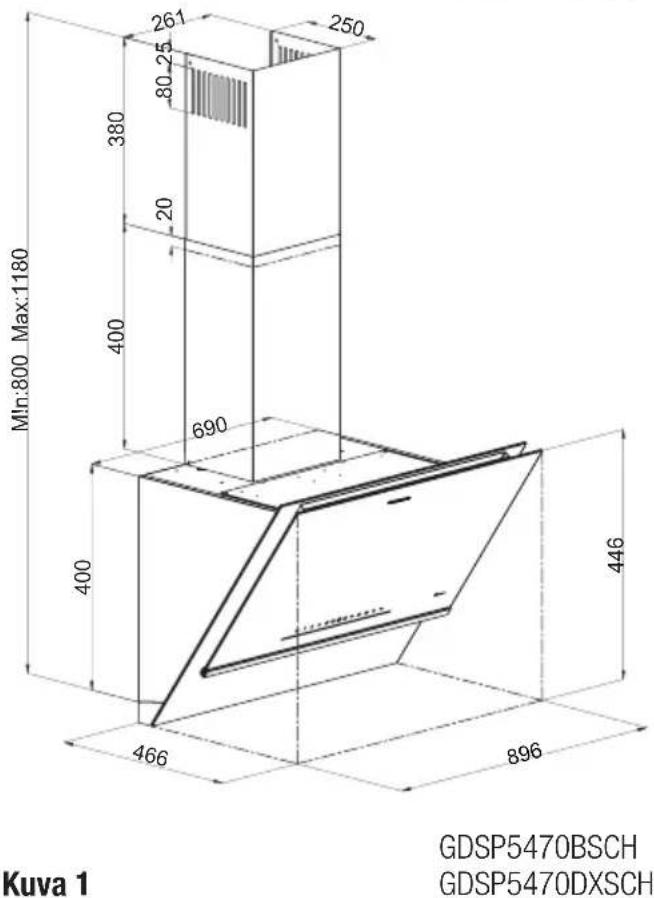

Kuva 1

2 Yleinen ulkomuoto

2.2 Tekniset tiedot

Malli GDSP2470BSCH GDSP5470BSCH		GDSP5470DXSCH
Syöttöjannite ja taajuus 220-240 V ~ 50 Hz
Lampun teho 2 x 3 W
Moottorin teho 275 W
Virtausnopeus - 3. Taso 580 m3/h 575 m3/h
Virtausnopeus - voimakas taso 752 m3/h 763 m3/h
Moottorin eristysluokka Luokka F
Eristysluokka Luokka I

3 _aitteen käytto

3.1 Laitteen ohjaus

1: Automaattitilapainike HobToHood ja automaat- titilaa ei voida käytää samaikanisesti.	Käytetän valintaan automaattisen ja manuaalisen tilan välillä. Kun automaatti- tilaan vaihdetaan tätä painiketta painamalla, automaattipainikkeen valot 1-2-3 nopeudet syttyvät 100 % ja siirtyvät 1. nopeuden tasolle, jossa se toimii 1 kerran pois pälätä ja 1 pälälä 30 sekunnin ajan. Tämä aika riittä anturin aktiviointin. Anturia käytetän ilmanlaadun mittaamiseen. Jos anturin arvon kasvu havaitaan automaattitilassa ja moottori on sammutettu, toimii moottori 2. nopeudella ja nopeus vaihtuu automaattisesti. Automaatti- ja nopeuspainikkeet palavat 100 % kirkkaudella, kun moottori on käynissä. Kun automaattipainiketta painetaan tai nopeutta muutetaan automaattitilan ollessa pälä, muutetun nopeuden merki- valo sytty 100 % kirkkaudella ja moottori siirty talle nopeudelle, automaattitilan painike sytty 50 % kirkkaudella ja automaattitila perutaan. Jos mitään ei tapah- du moottori käynistämiseksi 15 minuutin aikana, kun moottori on sammutettu, automaattitila perutaan. Jos liesituuletin on sammutettu pälä/pois painikkeella automaattitilassa, perutaan automaattitila. Automaattitilan herkkydyden asetus: Tarkkuusasetuksa on 3, (1) on alin ja korkein (3). Tehdasasetus on (2), keskitaso. Jos haluat muuttaa herkkyttä, paina automaatti/tila painiketta 3 sekuntia ja siiryt herkkyysasetuksiin. Nykyinen tila vilkkuu nopeusvaloissa. Herkkyystasoa voidaan vahtaa painamalla Automaatti/ tila: painiketta. Viimeisin näytety tila on käytössä. Tasot kasvavit suhteellisen helposti, kun korkea tarkkuus on valittu, kun matala tarkkuus on valittu, se kasvaa suhteillisen vaikeasti.
2:1. Vaihepainike Käytää laitetta 1. nopeudella. Käytetän moottorin nopeuden vaihtoon. Kun liesituuletin on pälä, näiden painikkeiden kirkkaus on 50%. Valitun nopeuden kirkkaus on 100%.
3:2. Vaihepainike Käytää laitetta 2. nopeudella. Käytetän moottorin nopeuden vaihtoon. Kun liesituuletin on pälä, näiden painikkeiden kirkkaus on 50%. Valitun nopeuden kirkkaus on 100%.
4:3. Vaihepainike Käytää laitetta 3. nopeudella. Käytetän moottorin nopeuden vaihtoon. Kun liesituuletin on pälä, näiden painikkeiden kirkkaus on 50%. Valitun nopeuden kirkkaus on 100%.
5: Tehotoiminto 10 minuuti kuluessa tämän toiminon aktivoinnista, se siirty alemmalle moottorin nopeudelle. Kun tehtoiminto on aktivoitu, vilkuu tehopainike 100% kirkkaudella. Ajastintoimintoa ei voida aktivoida, kun moottori toimii huippuno- peudella. Kun ajastin siirty huippunopeudelle aktiviituna, ajastin perutaan. Käytetän moottorin nopeuden vaihtoon. Kun liesituuletin on pälä, näden painikkeiden kirkkaus on 50%. Valitun nopeuden kirkkaus on 100%.

3 Laitteen käytto

6: Hilisuodattimen varoitus	Elektroninen yksikkö tallentaa moottorin käytöajan. Kun moottorin käytöaika saavuttaa märaretyn ajan, sytty suodattimen vaihdon varoitusvalo. Jos painat 1. nopeuspainiketta noin 5 sekuntia, kun tämä suodattimen varoitusvalo on päälä, suodattimen aika nollataan ja 180-tunnin toiminto käynnistyy udelleen.
7: Päällä/pois	Sitä käytetään liesituulettimen kytkemiseksi päälle tai pois. Kun tätä painiketta painetaan noin 1 sekunti, avoin moottorin nopeus sammuuJos päälä, painikkeen valo sammuu ja laite kytkeytyy poispäältä. Tassä asennossa jaksoa ei voida muuttaa ja liesituuleinta kytkeä päälle. Kun laite on poispäältä, sytyttä tämän painikkeen painaminen muiden painikkeiden valot 50 % kirkkaudella.
8: Rasvasuodattimen varoitus	Elektroninen yksikkö tallentaa moottorin käytöajan. Kun moottorin käytöaika saavuttaa 60 tuntia, sytty suodattimen vaihdon varoitusvalo. Jos painat 1. nopeuspainiketta noin 5 sekuntia, kun tämä suodattimen varoitusvalo on päälä, suodattimen aika nollataan ja 60-tunnin toiminto käynnistyy udelleen.
9: Wi-Fi tila * Katso 3.2 Ho- meWhiz-sovelluksen asetus	Kun Wi-Fi painiketta painetaan 3 sekunnin ajan, se aavaa AP-tilan ja sirtyy asennusvaieheesen, kaikki kuvakkeet sommuvat, kunnes asetus on valmis ja vain Wi-Fi kuvake vilkkuu. Wi-Fi pysyy päällä asetuksen jälkeen (Wi-Fi kuvake on 100 % päällä, kun laite kytketään päälle). Wi-Fi kuvake ei sammu, kun laite kyktetään poispäältä. Jos Wi-Fi kuvake on 100 % päällä, kun laite kytketään päälle, tarkoittaa se etta Wi-Fi on päällä ja kun painiketta painetaan, Wi-Fi syttyy 50 % kirkkaudella ja sammuu. Jos painat Wi-Fi painiketta asentamatta sitä, se vilkkuu 2 kertaa.
10: HobToHood-tila	Kun HobToHood-painiketta painetaan 3 sekuntia, se alkaa vilkkua, kun HobTo- Hood-painiketta painetaan liedessä 3 sekuntia ja liesi ei ole käytössä, alkaa se vilkkua ja molemmat syttyvät 100 % kirkkaudella, kun laitepari on muodostettu. Ellei HobToHood-toimintoa ole kytketty poispäältä, syttyy HobToHood-kuvake 100 % kirkkaudella ja pysyy liitetynä lieteen, kun liesituuletin avataan päällä/pois painikkeella. Kun HobToHood-kuvaketta painetaan se syttyy 50 % kirkkaudella ja kytkeytyy irti liedestä. HobToHood ja automaatttilaa ei voida käytää samanaikaisesti. Jos toiminto perutaan painamalla tätä painiketta ja HobToHood-toiminto on käytössä, liesituuletin toimii viimeisellä nopeudella.
11: Ilmapuhdistustoi- mintto	Ilmapuhdistustoinmnon painikkeen painaminen aktivoil ilmapuhdistustilan. Tämä tarkoittaa, että moottori käy 10 minuuttia. nopeudella ja pysähtyy 50 tunniksi ja toistaa toimnon. Niin kauan kuin ilmapuhdistus on päällä, palaa sen ilmaisin 100 % kirkkaudella. Kun 1 tunnin kokonaisaika on toistetty 24 kertaa, ilman- puhdistuksen kuvake syttyy 50 % kirkkaudella ja ilmanpuhdistustila sammuu. Jos liesi sammutetaan nopeuspainikkeilla ilmapuhdistustilan ollesa päällä tai automaatttilassa, sammuu se ja toimii halutulla nopeudella. Kun ilmapuhdistusti- la perutaan, sen valo palaa 50 % kirkkaudella. HUOMAUTUS: Ilmapuhdistustoinmnossa moottorin käytöaika on noin 5, 10, 15 tai 20 minuuttia 4 säätöllassa. Kun ilmapuhdistuspainiketta painetaan 3 sekuntia tämän tilan evamiseksi, näytetään nykyinen tila nykyisen kierrosnopeuden valojen vilkumisella. Ilmapuhdistuspainikkeen painaminen vaihtaa tilaan, jossa moottorin käytöaika ilmapuhdistustilassa näytetään.

3 Laitteen käytto

12: Automaattinen pysäytys	Jos liesituuletin on päällä ja jollakin nopeudella paitsi huippunopeudella, äni- merkki kuuluu, kun automaattisen pysätyksen painikeää ni kuuluu ja se siirty 15 minuutin pysäytysajastimelle. Kun pysäytysajastin on aktivoitu, vilkkuu ajastin- painike 100 % kirkkaudella. Kun aika päätty, moottori pysähtyy ja valo palaa, se sammuu.
13: Valaistus päälle/pois	Valaistus syttyk, kun tätä painiketta painetaan kerran liesitulettimen ollessa päälle. Valo sammuu, kun tätä painiketta painetaan uudelleen.

Jos mitään painiketta ei paineta 10 minuutin kuluessa, kun liesituuletin ei ole paällä, kytkeytyt liesituuletin pois pälta.

3.2 HomeWhiz asetus ja käytäjälin asetukset

Noudata alla olevia ohjeita liesituulettimen tarkastamiseksi ja ohjaamiseksi matkapuhelimesta tai tabletilta. Matkapuhelin on yhdistettvä kotiverkkoon ja HomeWhiz-sovellus ladattava matkapuhelimen appstoresta matkapuhelimeen tai tabletiin.

1. Avaa HomeWhiz-sovellus, jonka latasit matkapuhelimeen tai tablettiin.
2. Napsauta HomeWhiz-sovelluksessa "Lisää tuote" osaa, valitse liesituuletin kohdasta "Kodinkoneet".
3. Noudata kuvaruudulla olevia ohjeita.
4. Paina langaton-painiketta 3 sekuntia, langaton-kuvakkeen tulee alkaa vilkkua hitaasti.
5. Varmista, etta sijainti ja bluetooth ovat päällä, vaaditut luvat hankittu, jolloin matkapuhelin yhdistyy automaattisesti liesituulettimeen laitteeseen yhdistämisvaiehen aikana.
6. Liītā seuraavassa vaiheessa tuote kotoverkkoon. Avaa paikallisten verkkojen luettelo puhelimessa ja valitse kotiverkko johon haluat yhdistää ja anna salasana. Kun yhteys kotiverkkoon on muodostetty, palaa langattoman verkon kuwake kiinteānä.
7. Kun olet viimeisessä vaiheessa ja liesituuletin on nimetty, voit palata kotisivulle. Valitse tuote Laitteet-sivulta ja aloita sen kayttö.

Voit nahdā tilisi liitetyt tuotteet koskettamalla “Laitteet” sivua sovellukssessa. Poista tuotetilittā pitamällä tuotetta painettuna tälla sivulla.

• Kun pidät langaton-kuvakkeen painettuna 3 sekuntia, alkaa langattoman verkon kuvake vilkkua. Jos HomeWhiz-asetusta ei suoriteta 5 minuutin kuluessa, langaton verkko kytkeytyy pois päältä ja sen kuvake sammuu.
• Matkapuhelimen tai tabletin on oltava liitety langattomaan verkkoon johon haluat liittäa liesituulettimen HomeWhiz-asetusvaiheen aikana ja sen tulee olla liitetynä koko asetusvaiheen ajan.

3 _aitteen käytto

3.3 HomeWhiz-sovelluksen käytto

Jos liesituuletin on asennettu HomeWhiz-tiliin, riittäa langattoman verkon kuvakkeen painaminen 1 kerran HomeWhiz-ohjauksen kaynnistämiseen. Se alkaa vilkkua, kun langattoman verkon kuvaketta painetaan 1 kerran ja yrittäa yhdistäa langattoaman verkkoon automaattisesti. Koska liesituuletin on jo liitetty kotoverkkoon, yhdistäa se siihen nopeasti ja langattoman verkon kuvake vilkkuu jatkuvasti.

• Liesituulettimen ohjaamiseksi Ho
  meWhiz-sovelluksella, tulee aiem
  min yhdistetyn liesituulettimen olla
  päällä ja Internet-nopeuden hyvä.
  Matkapuhelimen/tabletin on oltava
  yhdistetty Internetiin.
• Voit myös ohjata laitetta HomeWhiz-sovelluksesta ja liesituulettimen naytolta, kun HomeWhiz-yhteys on aktivoitu.
• Jos sähkökatkos tapahtuu tai Internet-yhteys katkeaa kotiverkossa, johon liesituuletin on ydistetty, ei laitetta voida käyttaa HomeWhiz-sovelluksesta.

3.4 Energiatehokas käytto

• Sääda nopeus Höyryn ja Hajun mukaan laitteen käytön aikana energian saastämiseksi.
• Käytä alhaisia nopeuksia (1-2) normaaleissa olosuhteissa ja korkeaa nopeutta (3), jos hóryä ja Hajua esiintyy enemmän.
• Liesituulettimen valot on tarkoitetu keittoalueen valaisemiseen.
• Niiden käytö huoneen valaistukseen kuluttaa energiaa turhaan ja antaa riittämattoman valaistuksen.

3.5 Liesituulettimen käytto

• Laitteessa on moottori eri nopeuksilla.
• Suoritustehon parantamiseksi, käytä alhaisianopeuksia normaaleissa olosuheissa ja korkeaa nopeutta,Jos hóryä ja Hajua esiintyy enemmän.
• Käynnistä laite painamalla haluttua nopeuden asetuspainiketta. (1, 2, 3).
• Keittoalueelle saa valon painamalla lamppua (13).

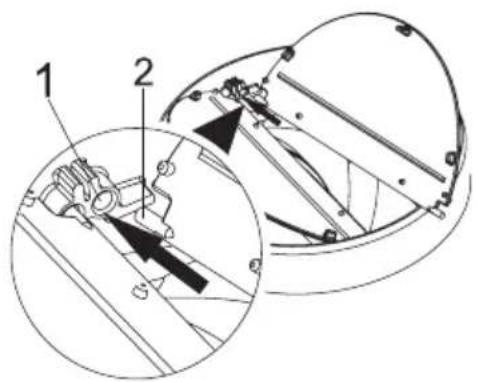

3.6 Lampun vaihto

MAX 3 W

Tee tuotteen sahkoliitannat. Laitteessa on 3 W LED-lamppu. Lamppujen vaihtamiseksi, paina lampun pidikettä alaspain sen takapuolelta, kierra sita hieman vastapäivaan ja poista se ulospain. Asenna uusi lamppu painvastaisessa järjestyksessä.

Polttimo
Polttimon teho 3 W
Pidike/pistoke GZ 10
Polttimon jännite 220 - 240 V
Koko 53 x 50 mm
ILCOS-koodi DR/F3-220-240-GZ10-50-53
Valovirta 260 lm

3 Laitteen käytto

Korjattu varilampotila 3000 K

Tämä tuote sisältaa valolähteen energiatehokkuusluokalla "F".

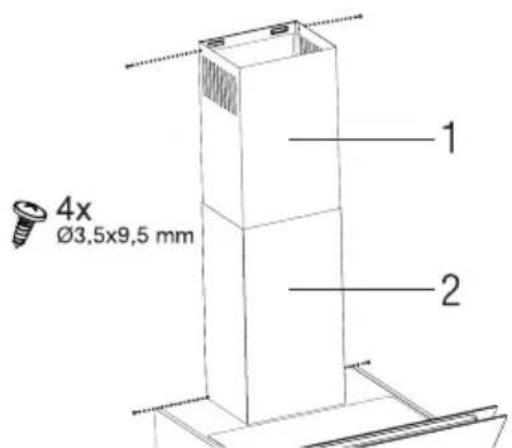

3.7 Kaytto savupiippuliitannan kansa

liesituulettimen
liitospäähan kiinnitetyn hormiputken kautta.

Hormiputken halkaisijan on oltava sama kuin liitantarenkaan. Vaaka-asennuksissa, putken on oltava kallistettu hieman ylospain (n. 10^ ), jotta ilma poistuis huoneesta helposti.

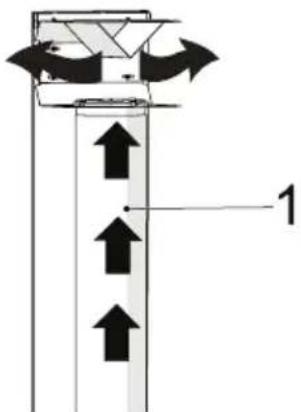

3.8 Kaytö ilman savupiippuliitantä

suodatta a ilman,
jonka jälkeen se palautetaan
huoneeseen. Hiilisuodateinta
käytetaän, jos asunnossa ei ole
hormia.

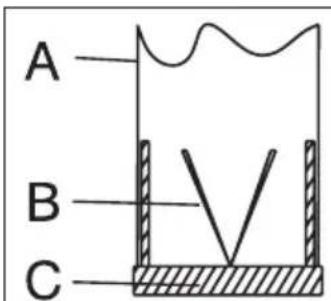

• Käytössä ilman hormia, poista lapät hormisovittimen sisälta.
• Poista alumiininen rasvasuodatin Asenna hiilisuodatin sijoittamalla kielekkeisiin keskittamallase tuulettimen rungon molemmilla puolilla olevaan muovikappaleeseen. Kirista se kiertamallavasemmalle tai oikealle.
  Vaihda alumiinen rasvasuodatin.

VAROITUS: Hiilisuodattimen aktivoini-miseksi, paina automaattisen pysaytyksen ja ilmapuhdistuspainiketta 3 sekuntia. Jos tuote siirtyk kayttoon savukanavalla, tulee se sammuttaa samalla ravalla.

4 Puhdistus ja huolto

Irrota laite virransyötosta tai kytke kytkin pois paälta, ennen puhdistusta tai huoltoa.

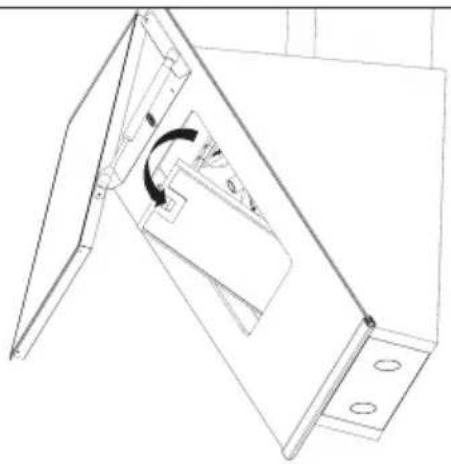

4.1 Alumiisen rasvasuodattinen puhdistus

Alumiinista rasvasuodatinta käytetään öljhyiukkasten poistoon ilmasta. Alumiinisen rasvasuodattimen vari voi muuttua toistuvan puhdistuksen jälkeen. Tämä on normaalia, eikä suodattimia tarvitse vaihtaa.

• Työnnä alumiinisen rasvasuodattimen lukkoa eteenpään.
• Veda sitten hieman alas ja sitten ulos. Muut toimet saattavat vaantaa suodatinta. Pese ja huuhte alumiinen rasvasuodatin nestemaisellapaesuaineella ha asenna se paikalleen suorittamalla yllakuvatut vaiheet painvastaisessa jarjestyksessä. Alumiinisia rasvasuodattimia kaytetaan oljyhiukkasten poistoon ilmasta.

Alumiinen rasvasuodatin voidaan pestä astianpesukoneessa.

HUOMIO: Normaalissa käytössä alumiinen rasvasuodatin tulee pestä kerran kuukaudessa.

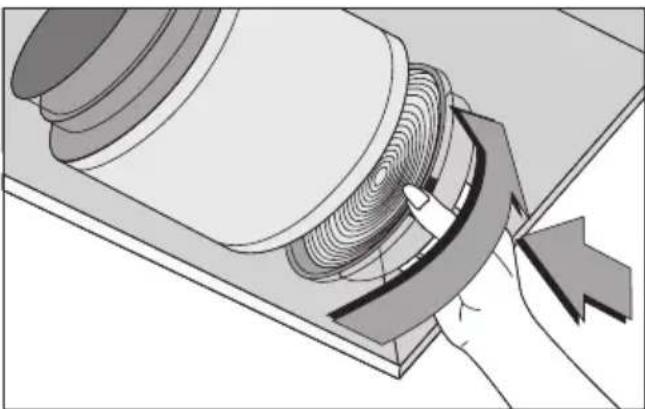

4.2 Hiilisuodattimien vaihto

Kärynpoistosuodattimet sisälvat hiiltä (aktiivihiili). Aktiivihiilisuodattimien käytösta riippumatta, alumiinisuodattimet tulee aina olla asennettuna.

• Irrota alumiinisuodattimet.
• Irrotaaksesi aktivihiilisuodattimen, kännä kielekkeitä vastapäivän ja irrota suodatin.
• Asenna uusi aktivihiilisuodatin.
• Asenna alumiinisudattimet.

HUOMIO:

• Hiilisuodatinta ei saa koskaan pestä.
  Vaihda hiilisuodattimet 3 kuukauden valein.

• Hiilisuodatin voidaan hankkia valtuutetusta huoltoyrityksestä.

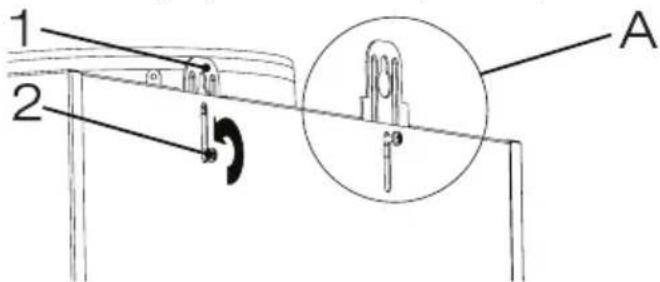

5 Laitteen asennus

VAROITUS: Lue käyttoohjeessa olevat turvaohjeet, ennen asennuksen aloittamista.

VAROITUS: Jos ruuveja tai kiinnityslaitetta ei asenneta naiden ohjeiden mukaan, voi se johtaa sahköiskunvaaraan.

Ota yhteys lahimpaaan valtuutettuun huoltoon liesituulettimen asentamiseksi.

Asiakkaan vastuulla on valmistella liesituulettimen asennuspaikka ja sahkoliitannat.

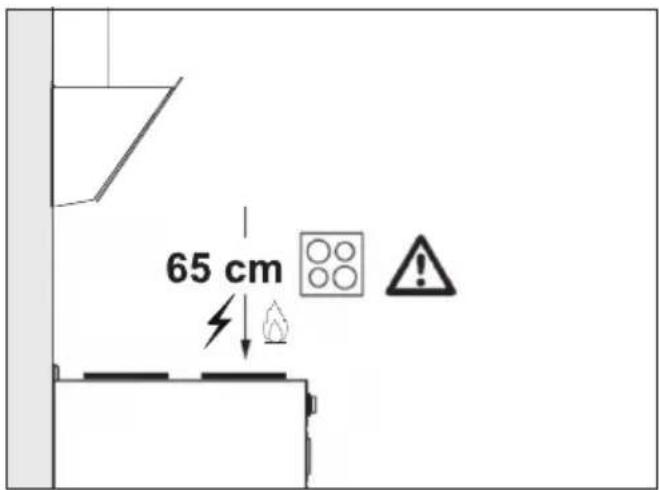

5.1 Laitteen sijoitus

• Etaisyyden lieden ja liesituulettimen valillä on huomioitava ennen asennusta. Etaisyyden tulee olla 65 cm.
• Etaisyys mitataan ritilan pinnasta kaasuliesissa.
  Lasipinnasta sahkoliesissa.

5.2 Asennustarvikkeet

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1. Tuote
2. Ulompi savupiippu
3. Sisempi savupiippu
4. Savukanavan liitäntyevy
5. 0150/120 mm muovinen hormin sovitin
6. Kayttoopas
7. Asennusmalli
8. 010 mm muovitulppa
9. 06 mm muovitulppa
10. 5.5x60 seinäkiinnitysruvi
11. 3.9x22 savukanavan liitantälevyn ruuvi
12. 3.5x9.5 savukanavan liitantaruuvi
13. 0120 mm savukanavan sovitin
14. 0120 mm savukanavan lappä
15. Ilmanohjain

Sopiva liesituulettimen asennuspaikka on kuvattu alla.

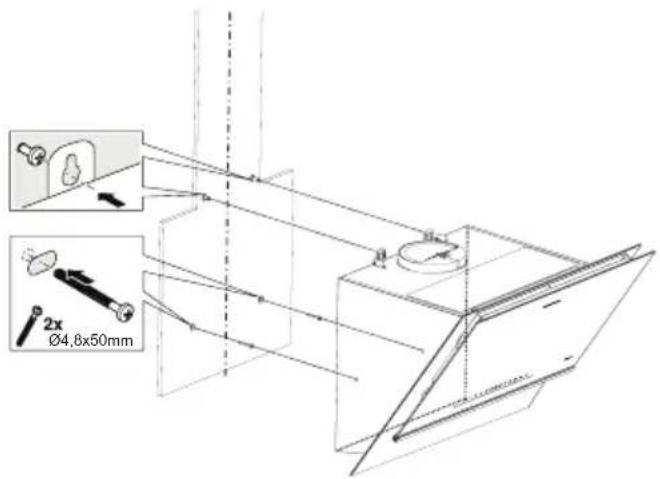

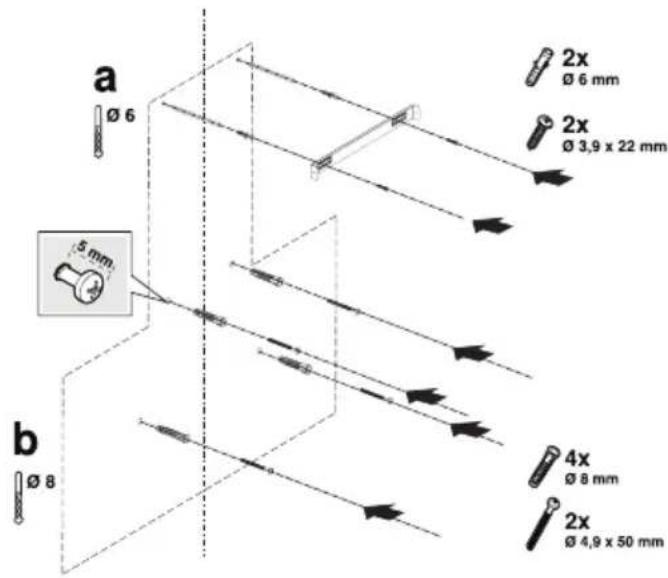

5.3 Seinäasennus

• Seinän on oltava tasainen, suora ja riittävän kestävää.
• Porattujen reikien syvyyden on vastattava ruu-vien pituutta.

5 Laitteen asennus

• Mukana toimitetut pultit ja tulpat on tarkoitettu tiliseinille. Muille rakennusmaterialiaaleille (esim. kipsi, levy, huokoinen betoni), on kaytettav so-pivia tulppia ja ruuveja.

(Kuva 2)

HUOMIO: Varmista ennen poraamista, etta porauskohtien lahell ei ole sahk-, kaasu- tai vesijohtimia.

Piirä keskiviiva katosta kohtisuoraan liesituuletti- men alareunaan.

Sijoita varusteiden mukana toimitetu asennusmalli liesituulettimen asennuspaikkaan. Huomioitamän toiminnon yhteydessä liesituulettimen asennuskorkeus.

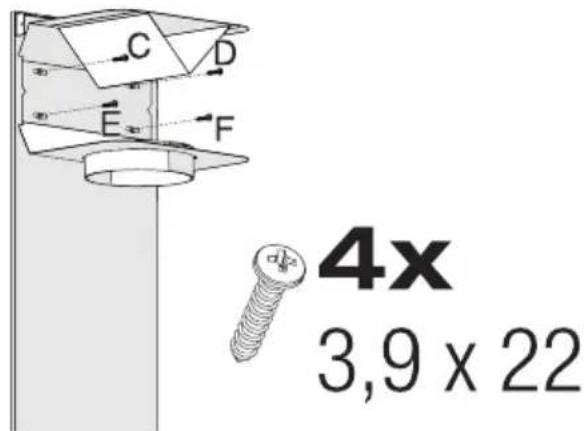

Savukanavan liitantälevyn keskellä on kieleke. Aseta tämän kielekteen keskiosa kohtisuoraan seinään piirretylle viivalle. Säädä nyt liesituuletin sen maksimikorkeuden mukaan (Kuva 1). Merkitse reliat johon savukanavan liitantälevy asennetaan kynällä (Kuva 2/a).

Pora merkityihin kohtiin 06 mm poralla ja aseta 2 muovitulppaa reikiin (Kuva 2/a). Kiinnita savukanavan liitantalevy seinaan 3,9x22 ruuveilla (Kuva 2/a).

Liesituulettimen rungon asentamiseen voit kayttä A, B, C, D 010 mm poraa asennusmallissa ja asettaa muovitulpat naihin kohtiin. (Kuva 2/b).

2 kpl. 5.5x60 kiinnitysruuvia 5 mm etaisyydellä ruuvinkantojen ja seinan valillä (Kuva 2/b).

(Kuva 3)

1. Ripustuslevy
2. Ripustuslevyn kiinnitysruuvi

Liesituulettimen kiinnittamiseksi seinaan, loysa ruuveja moottorikoteloon kiinnitetyissa ripustuslevyissa ja veda niitta ylospain, ja kiinnita ne uudelteen (Kuva 3/A).

Kytke liesituulettinen imulasi pälle ja irrota alumiirasvasuodatin.

(Kuva 4)

Pidatä liesituuletinta sen rungosta ja aseta se kiin- nityrsruveihin seinässä ja kirstä ruuvit (Kuva 4). Kiinnita liesituuletin seinean 5.5× 60 ruuveilla laitteen sisallä olevan asennusreian kautta (Kuva 4).

5 _aitteen asennus

5.4 Liitäntä savukanavaan

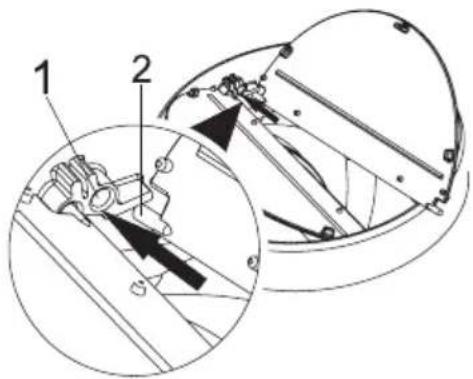

(Kuva 5)

1. Läpän tapin liitantä
2. Läpän tappi

Asenna muovitappi (Kuva 5/alue nro. 2) tapin lii-tantaaan moottorin poistossa (Kuva 5/alue nro.1). Taivuta sitten lappaa kevesty toisen tapin asentamiseksi ja tyonnense liitantaan (Kuva 5).

Jos 120/150 mm muovista hormisovitinta kaytetaan, liita putken toinen paa tahan sovittimeen. Jos sita ei kayteta, liita se suoraan tuotteen poistoon. Liitta putken toinen paa savukanavaan. Tarkasta, etta namä kaksi liitantaa ovat tiukassa niin, etteivat ne irtoa laitteen toimiessa taydella teholla. Tarkasta, etta lapat savukanavan sisallä toimivat, kun ne on kiinnitety kiinnikkeillä. Liitta savukanavan liitantaputki sovittimen ulkopuolelle (Kuva 6/a). Jos liitantaputki asennetaan sovittimen sisalle, ei ilman imua tapahdu, koska ilman paluun estavav savukanavan lappa pysyy suljettuna (Kuva 6/b). Liitantaputken pituuden ja kulmakappaleiden märä tulee myos olla mahdollisimman pieni.

A: Savukanavan poistoputki
B: Sulkulapat
C: Muovinen hormi

Kun venttiilit ovat suljettuna, ei laite toimi ja estaahmahdollisen ulkoa tulevan Hajun ja polyn paasynsisalle.

(a)(b)

Ei OKOK
(Kuva 6)

5.5 Savukanavan asennus

Suorita liesituulettimen sahkoliitannat, ennen savukanavaan asennusta. Tyonnà savukanavan levyt rungon ympärille. Kiinnità ulompi savupiippu sen kiinnityslevyihin moottorikotelossa (Kuva 7). Jatka sisempää savupiippu seinaän kiinnitettyyn kiinnityslevyyn sen yläreunasta ja kiinnità ruuvit (Kuva 7).

(Kuva 7)

5.6 Ilmanohjaimen asennus

Kun hiilisuodatin on käytössä, laitteen mukana toimitetty ilmanohjain vapauttaa hiilisuodattimella puhdistetun ilman takaisin savukanavasta. Asenna ilmanohjain seuraavasti.

5 _aitteen asennus

(Kuva 8)

Savukanavan liitantäevyn keskellä on kieleke. Aseta tämän kielekkeen keskiosa kohtisuoraan seinään piirretylle viivalle. Kohdista vaakasuuntaan ja merkitse reliat kohtaan, johon liitantälevy asennetaan kynällä (Kuva 8/A, B).

Pora merkityihin kohtiin 06 mm poralla ja aseta 2 muovitulppaa reikiin (Kuva 8/A, B).

Kiinnitā savukanavan liitäntyve seinaan 3,9x22 ruuveilla (Kuva 8/A, B).

Asenna ilmanohjaimelle kohdat C, D, E, F 06 mm poralla ja 06 mm muovitulpilla (Kuva 8).

Asenna liesituulettimen runko (Kuva 4).

(Kuva 9)

1. Lapan tapin liitanta
2. Lapan tappi

Kiinnitä mukana toimitetut savukanavan lapat muoviseen savukanavan sovittimeen seuraavalla tavalla.

Asenna muovitappi (Kuva 9/alue nro. 2) tapin lii-tantaan moottorin poistossa (Kuva 9/alue nro.1). Taivuta sitten lappaa kevyesti toisen tapin asentamiseksi ja tyonnna se liitantaan (Kuva 9).

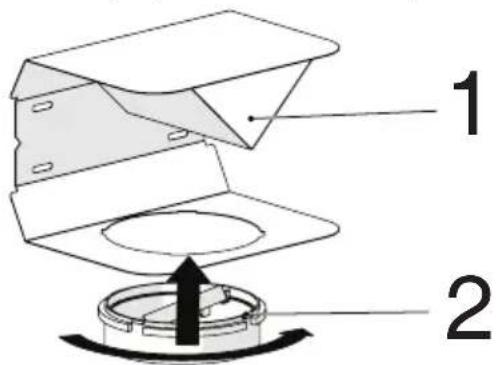

(Kuva 10)

1. Ilmanohjain
2. Muovisavukanava

Liitä pakkaukseen sisältyvä savukanavan muovisovitin ilmanohjaimen suuntaan. Lukitse savukanavan sovit kiertämällä sitä nuolen suuntaan.

(Kuva 11)

Asenna ilmanohjain 3.9 × 22 ruuveilla kohdista C, D, E, F, jotka on tehty aiemmin (Kuva 11).

5 Laitteen asennus

(Kuva 12)

1. Alumiininen ilmanpoistoputki

Tee ilmanpoistoputken liitanta (Kuva 12).

Koska mutkat ja kulmat alumiiniputkessa johtavat ilman imutehon heikkenemiseen, valta mutkien ja kulmien kayttamista.

Asenna liesituulettimen savukanavan levy (Kuva 7)

5.7 Varastointi

• Jos et aio kayttäa laite pitkään aikaan, varastoi se huolellisesti.

• Irrota laite virransyötosta ja anna sen jäahtya, ennen sen nostramista.

Säilytä laitetta ja varusteita alkuperäisissä pakkauksissa.

Säilytä laitetta vileässä ja kuivassa paikassa.

• Säilytä Iaitetta lasten ulottumattomissa.

5.8 Kässtely ja kuljetus

• Säilytä laitetta alkuperäisessä pakkauskssaa käsittelyn ja kuljetuksen aikana. Laitteen pakkaus suojaa sitä fyvisiltä vaurioilta.
• Alä aseta raskaita esineita laitteen tai pakkauksen paallee. Laite voj yaurioitua.
• Laitteen putoaminen voi tehdä siitä kayttökelvottoman tai aiheuttaa psvviä vaurioita.

6 Vianmäritys

Vianmääritys Syy Ohje
Tuote ei toimi. Tarkista varoke. Varoke voi olla lauennut, palauta se.
Tuote ei toimi. Tarkista sähkölitäntä. Verkkojannitteen on oltava välillä 220-240 V
Tuote ei toimi. Tarkista sähkölitäntä. Tarkista toimivatko mutteteet keittiössä.
Valo ei toimi. Tarkista sähkölitäntä. Verkkojannitteen on oltava välillä 220-240 V
Valo ei toimi. Tarkasta valokatkaisin. Valokatkaisimen on oltava “on”-asennossa.
Valo ei toimi. Tarkasta lamput. Tuotteen lamput eivät saa olla vialiset.
Tuotteen ilmanotto on heikko. Tarkista alumiinisudatin. Alumiinen	en öljysuodatin tulee puhdistaa vähintään kerran kuukaudessa normaaleis-sa olosuheissa.
Tuotteen ilmanotto on heikko. Tarkasta ilmanpoistokanava. Ilmanpoistokanavan on oltava “on”-asen-nossa.
Tuotteen ilmanotto on heikko. Tarkista hiilisuodatin. Tuotteissa hiilisuodattimilla, suodattimet on vaihettava ravallisesti 3 kuukauden välein.
